Дефлекторы для вентиляции: как работают ЦАГИ и турбодефлекторы, как подобрать диаметр и поставить на трубу

Тягу в естественной вентиляции создает разность температур в канале и снаружи, а дефлектор для вентиляции только добавляет к ней энергию ветра. Поэтому на объектах чаще всего подводит надежда, что один колпак вытянет забитую шахту.

Ниже по порядку: что делает дефлектор, чем ЦАГИ отличается от турбодефлектора, какие еще устройства называют этим словом, как подобрать диаметр и в какой последовательности ставить колпак на трубу. Саму естественную тягу мы разбирали в статье про виды вентиляции.

Что делает дефлектор для вентиляции и когда он бесполезен

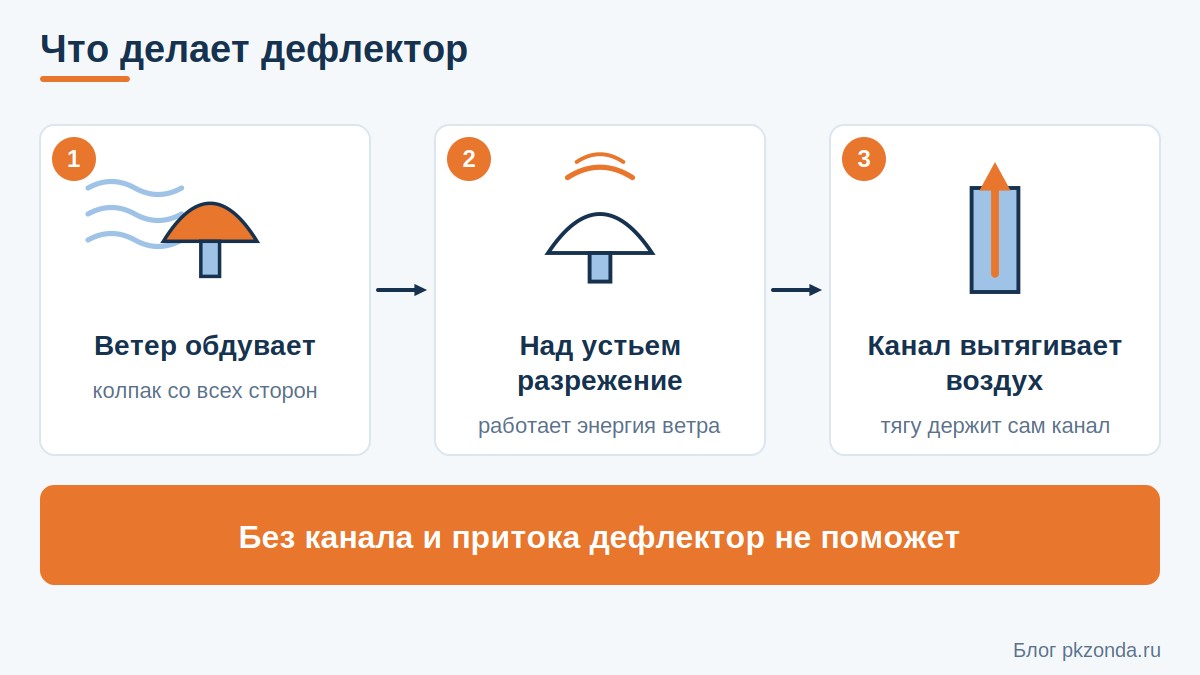

Дефлектор — это вытяжное устройство на конце наружной части трубы или шахты, которое чаще всего служит для отсоса загрязненного воздуха из помещений. В энциклопедическом определении его действие основано на энергии обдувающего потока воздуха, то есть ветра, а делают его преимущественно из листовой стали, реже из бетона, асбестоцемента и других материалов.

Тягу в естественной вентиляции создает разность температур воздуха внутри и снаружи здания. Ветер ее то усиливает, то ослабляет, и колпак на трубе нужен, чтобы ветер чаще помогал, а осадки не попадали в шахту. Когда ветра нет, остается только температурная тяга самого канала.

Что будет, если канал засорен или заужен, а в помещении нет притока? Воздуху просто неоткуда взяться, и даже самый дорогой колпак не поможет. Дефлектор не добавит тяги, пока канал не проходит воздух и в помещение не поступает приток. Поэтому сначала проверяют канал и приток, а колпак ставят в самом конце. Сечения и скорости воздуха в каналах считают по статье про расчет воздуховодов.

Устанавливать дефлектор нужно так, чтобы он обдувался ветром при любых направлениях ветра, а устье трубы было защищено от осадков. Колпак за парапетом, слуховым окном или высокой соседней стеной оказывается в ветровой тени, и пользы от него заметно меньше.

Дефлектор ЦАГИ и его поведение на объекте

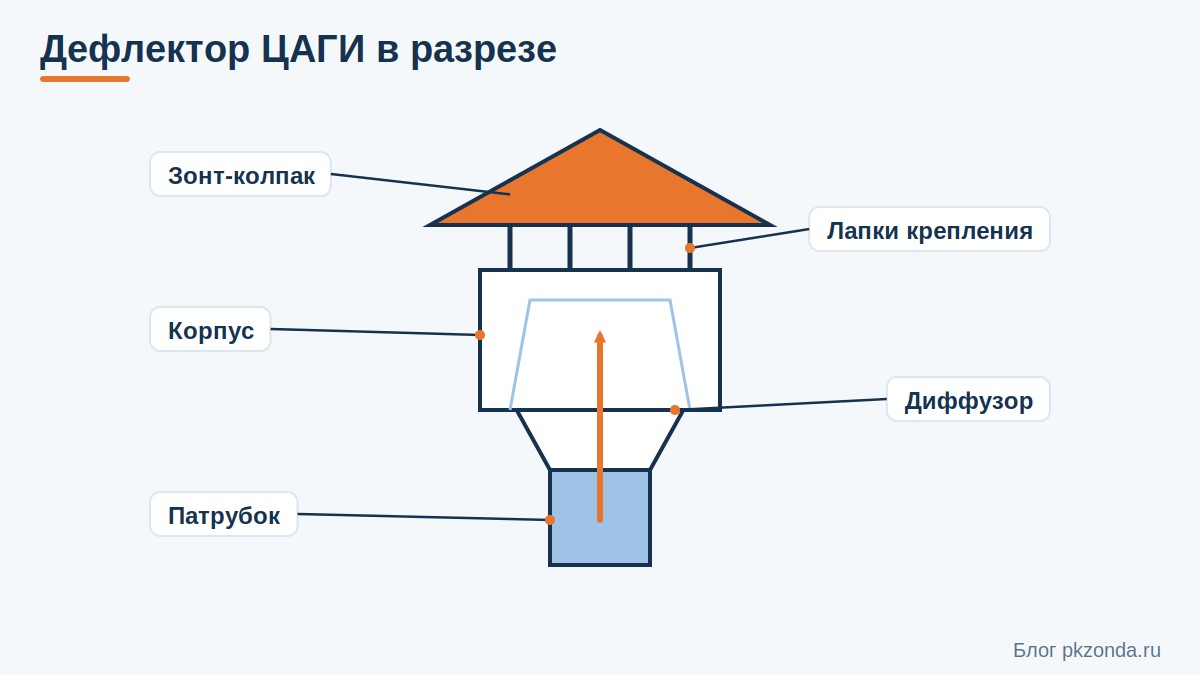

Классический неподвижный дефлектор — это ЦАГИ, названный по Центральному аэрогидродинамическому институту, а рядом с ним описывают дефлектор «Шанар-этуаль». Круглый ЦАГИ состоит из патрубка, диффузора, корпуса, лапок крепления и зонта-колпака.

Подвижных частей у ЦАГИ нет, поэтому для сервиса он удобен. Ломаться в нем почти нечему: со временем страдают крепеж, окраска и оцинковка. Такой колпак логично ставить там, куда на крышу поднимаются редко, например на вентшахты складов, цехов и технических помещений.

У неподвижной конструкции есть и слабое место. По утверждению представителя производителя ротационных турбин, зимой такая насадка подвержена обледенению, и это влияет на эффективность вентиляции. Измеренных потерь от льда в его статье нет, поэтому при осмотре в мороз колпак стоит проверять на наледь.

В каталоге Зонды дефлекторы ЦАГИ собраны в отдельной категории, это 15 типоразмеров от 100 до 560 мм. По описанию в карточках, для вентиляционных каналов рекомендована оцинкованная сталь, для дымоходов нержавеющая, а еще есть вариант из меди.

Турбодефлектор и что в нем нужно обслуживать

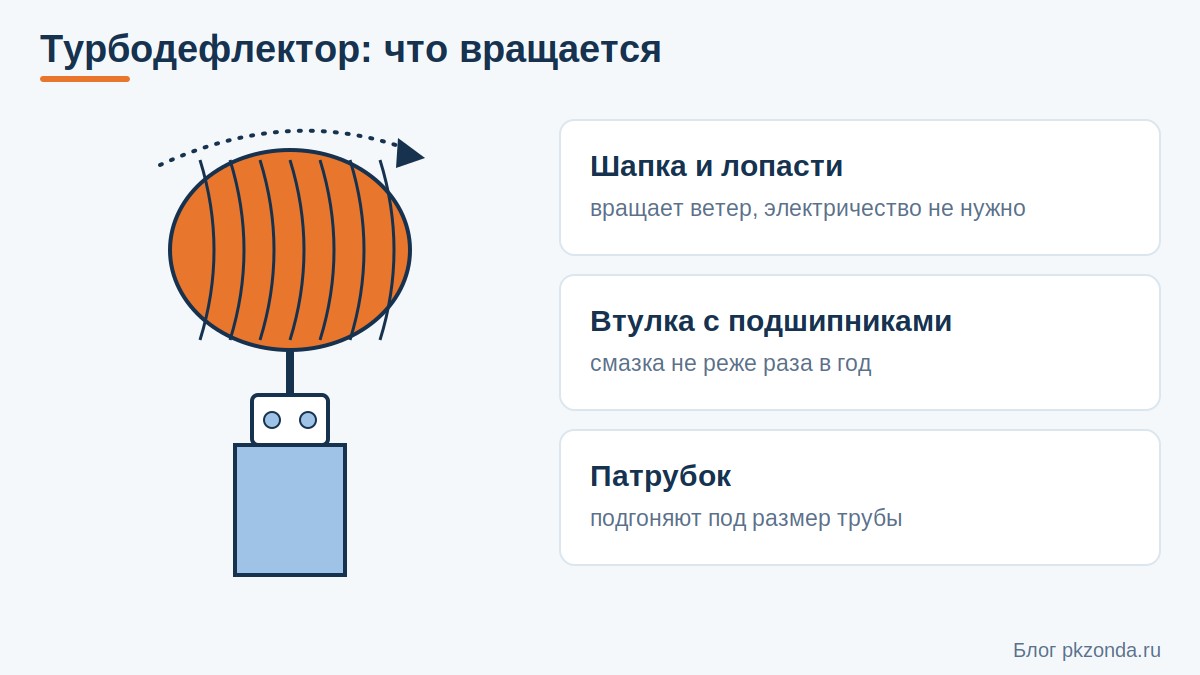

Турбодефлектор — это ротационная насадка, и головку с лопастями вращает ветер, поэтому ни двигатель, ни подключение к сети не нужны.

За подвижную часть приходится платить обслуживанием, потому что шапка вращается на оси во втулке с подшипниками. По рекомендации производителя, на вентиляции подшипники проверяют и добавляют масло во втулку не реже раза в год. Шапку при этом чистят механически и без агрессивной химии.

Турбодефлектор рассчитан на вентиляционные шахты, поэтому дымоход для него нештатное место. По мнению производителей, на дымоходе нагар оседает на поверхности, а тепло влияет на ось вращения, и изделие быстрее выходит из строя. Один из них описывает случай с печью в беседке, где после топки дровами расплавилась втулка с подшипниками. Для дымоходов одна из компаний предлагает дымодефлектор, который работает как флюгер и защищает от задувания.

Прирост тяги от ротационной головки стоит брать из паспорта конкретной модели, поэтому модели лучше сравнивать по паспорту и условиям работы.

ЦАГИ или турбодефлектор, что выбрать для вашей трубы

На выбор влияют ветер на площадке, готовность обслуживать узел и безопасный доступ на крышу. По параметрам, которые важны при монтаже и осмотре, два типа выглядят так.

Если на крышу поднимаются раз в год, логичнее взять ЦАГИ, потому что у него меньше узлов, требующих ухода. Турбодефлектор имеет смысл там, где смазка и осмотр заложены в график, а ветер на площадке бывает регулярно. В штиль не поможет ни тот ни другой, ведь ветер служит для них единственным источником энергии.

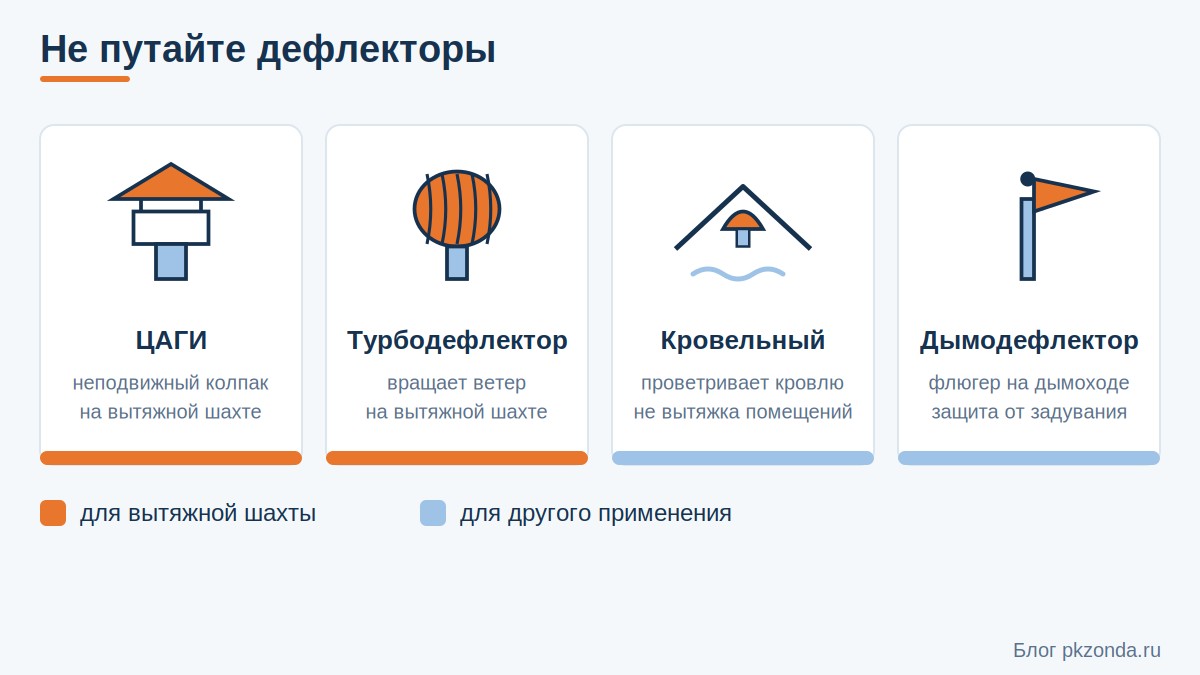

Не путайте дефлекторы: кровельный и дымодефлектор

Слово дефлектор в магазинах означает сразу несколько устройств. Иногда пишут дифлектор, и это то же изделие с опечаткой, на выбор модели она не влияет. Но кроме ЦАГИ и турбодефлектора есть изделия, которые вытяжку из помещений не обслуживают.

Кровельный дефлектор нужен, чтобы кровля «дышала». Для плоской и пологой битумной кровли производитель таких изделий рекомендует по одному дефлектору на 75, 100 или 150 м² в зависимости от модели, а на кровлях с разуклонками ставит их на гребне через 6–8 м и в лотке через 10–12 м. К вытяжке из помещений кровельный дефлектор отношения не имеет.

Дымодефлектор — это флюгер на дымоходе, который поворачивается по ветру и защищает от задувания, а заодно гасит искры. Если у вас вентиляционная шахта, смотрите только ЦАГИ и турбодефлекторы, а остальные изделия решают другие задачи, и подмена приведет к лишним тратам.

Как подобрать диаметр дефлектора для вентиляции

Как понять, какой диаметр брать? Ориентируются на канал, на который садится колпак. Дефлектор меньше канала сузит выход, поэтому на объекте сначала измеряют трубу и только потом выбирают модель.

В карточках каталога указан один размер, диаметр. Перед заказом стоит уточнить у менеджера, к чему он относится (к наружному диаметру трубы или к посадочному патрубку) и какое соединение у модели. Для расчета и подбора дефлекторов есть Рекомендации Р НП «АВОК» 5.4.3–2023 с результатами лабораторных испытаний и методикой расчета, они адресованы проектным, монтажным и эксплуатирующим организациям.

Ряд ЦАГИ из каталога и ссылки на карточки:

Диаметр подбирают по каналу, но если тяги в самом канале нет, дефлектор ее не добавит. Если вытяжка из кухни или санузла слабая из-за канала, замена колпака ее не исправит. Нормы воздухообмена для помещений дома собраны в статье про вентиляцию в частном доме, а общий порядок расчета описан в материале про расчет вентиляции по нормам СП.

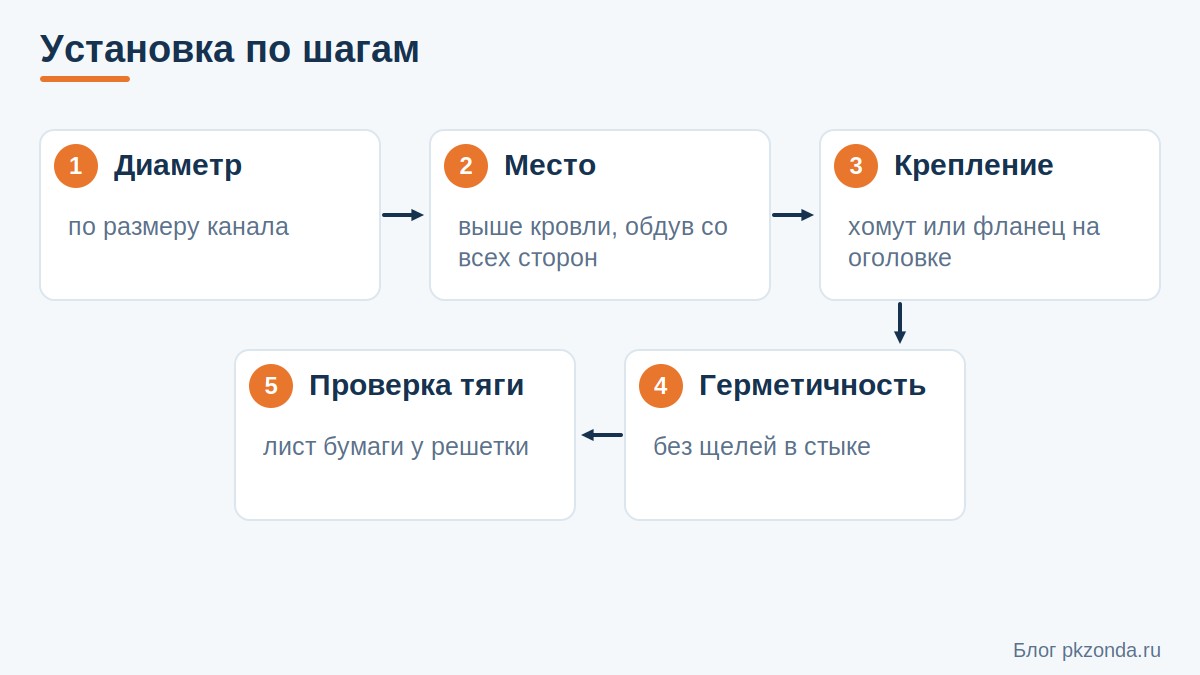

Установка дефлектора на трубу вентиляции

Проект проектом, а на объекте дефлектор ставят в самом конце, когда канал уже продут и принят. Что проверить до того, как лезть на крышу? Проверьте все, что ниже по трассе, потому что любая ошибка вскроется уже наверху.

Место выбирают так, чтобы колпак обдувался со всех сторон. Дефлектор выводят выше кровли, чтобы парапет, конек и соседние стены не создавали ветровую тень. В СП 60.13330.2020 (п. 7.6.11) для вентиляционных выбросов из помещений с газовым оборудованием указано, что их выводят выше кровли на высоту безопасного рассеивания, но не менее чем на 0,5 м от прилегающей кровли.

Крепление зависит от типа изделия. ЦАГИ садят патрубком на трубу и фиксируют хомутом или на фланце оголовка, а турбодефлектор крепят по паспорту модели. Стык с трубой делают плотным, иначе через щель в канал попадут вода и холодный воздух.

После установки проверяют тягу. Для этого в помещении подносят к решетке лист бумаги при закрытом окне и открытом приточном клапане, а такой клапан в стене ставят, например, по статье про клапан КИВ.

Что проверить перед запуском:

• канал продут, в нем нет строительного мусора;
• в помещение поступает приток, через клапан или щель под дверью;
• колпак стоит выше кровли и обдувается со всех сторон;
• обратный клапан в канале, если он есть, исправен, а как его выбрать, показано в статье про обратный клапан на вентиляцию.

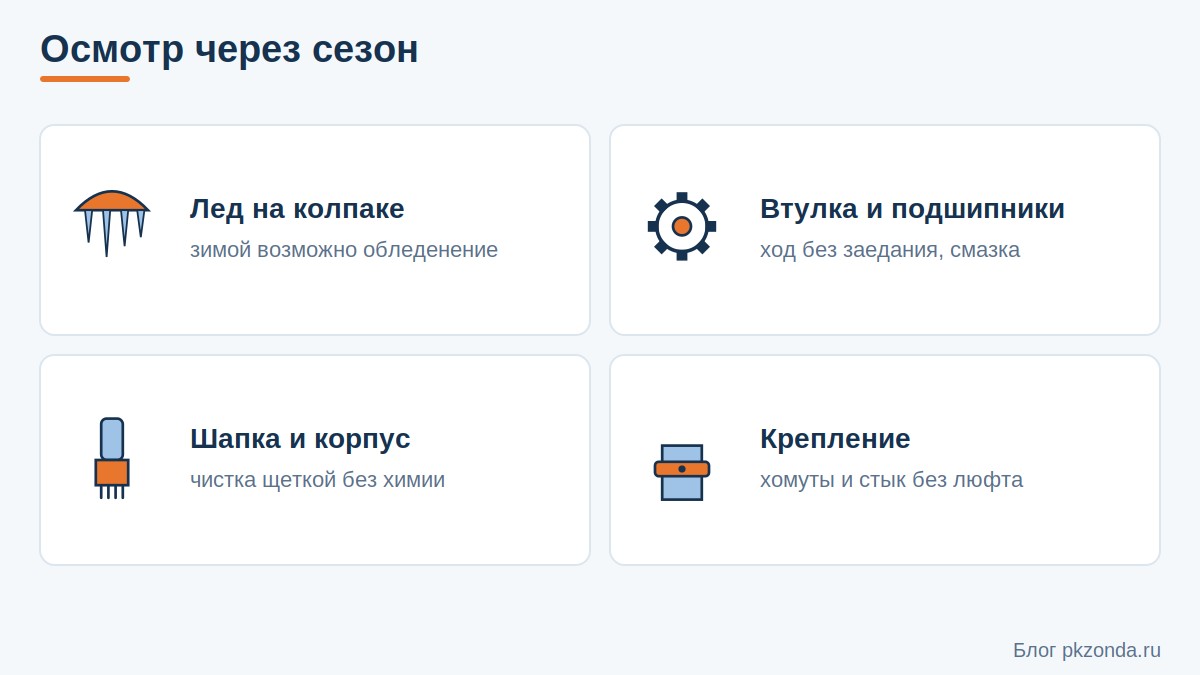

Осмотр дефлектора через сезон

При осмотре через год проверяют колпак на налет, втулку на свободный ход и хомут на ослабление. За дефлектором нужен уход хотя бы раз в год.

Осмотр удобнее делать раз в сезон, перед зимой. У ЦАГИ проверяют крепление и убеждаются, что щель под зонтом не забита. У турбодефлектора к этому добавляют ход втулки и смазку подшипников, а шапку чистят щеткой без химии. Если на шапке виден след сажи, значит, труба служит дымоходом, и с дефлектором придется разбираться отдельно.

Если после сильных морозов тяга просела и вы подозреваете обледенение, проверяют колпак, нет ли на нем льда, и только потом канал. Наледь счищают только с безопасной площадки.

Частые вопросы про дефлекторы для вентиляции

Дефлектор или дифлектор, как правильно? Правильно дефлектор, а вариант с «и» это опечатка, и устройство то же самое.

Можно ли поставить дефлектор на дымоход? В карточках каталога для дымоходов рекомендована нержавеющая сталь. Турбодефлектор производители для дымоходов не советуют из-за нагара и нагрева втулки. Для дымохода котла ориентируются на инструкцию к котлу.

Поможет ли дефлектор усилить тягу? Дефлектор помогает, пока исправен канал и есть приток воздуха.

Работает ли дефлектор в штиль? Нет, потому что ветер служит для него источником энергии, и без ветра остается только естественная тяга канала.

Коротко для монтажа

• Сначала канал и приток, потом колпак. Без тяги в канале дефлектор не поможет.
• Для шахты, куда редко поднимаются, логичнее ЦАГИ. Турбодефлектору нужна смазка втулки не реже раза в год.
• Диаметр берут по каналу. Перед заказом уточняют, к какому размеру относится указанный диаметр.
• Осмотр раз в сезон перед зимой. Проверяют лед, втулку, шапку и хомуты.
