Канальные фильтры для вентиляции: классы очистки, кассеты и карманы, как выбрать и поставить в воздуховод

Конечное сопротивление фильтра G4 по стандарту EN 779 равно 250 Па, а у фильтра F7 уже 450 Па. Разница в конечном сопротивлении составляет 200 Па, поэтому запас давления у вентилятора проверяют до того, как выбирают класс очистки. Если сделать наоборот, расход после замены фильтра может просесть, и вентиляция станет слабее, чем была.

Дальше разберем, что такое канальный фильтр и где он стоит в системе, как читать классы, чем отличаются панельные, кассетные и карманные фильтры и какие фильтр-боксы есть в каталоге. Потом посмотрим, как их выбирать, ставить в воздуховод и менять по перепаду давления. Оборудование, которое фильтр защищает, описано в статьях про калорифер для вентиляции и рекуператор.

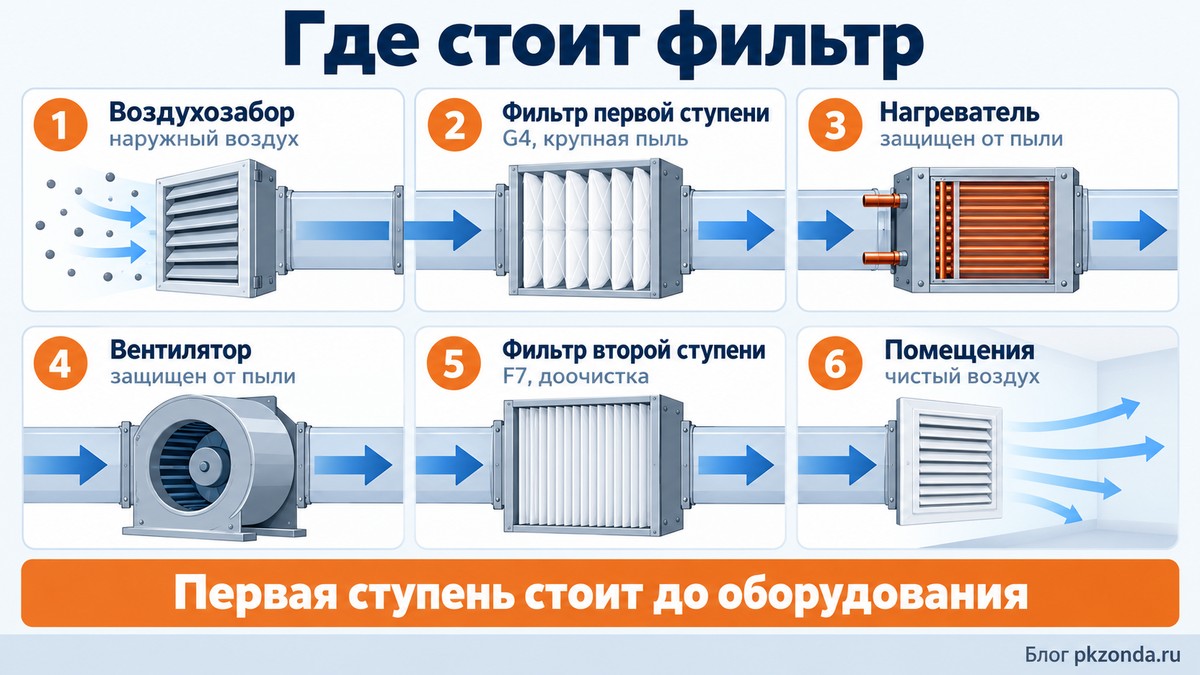

Что такое канальный фильтр для вентиляции и где он стоит в системе

Канальный фильтр — это фильтрующий элемент в корпусе, который врезают в воздуховод, чтобы очистить воздух до того, как он дойдет до оборудования или помещений. Корпус остается в канале на годы, а сменной частью служит кассета с фильтрующим материалом. Круглый канал закрывают фильтр-боксом на патрубках нужного диаметра, а прямоугольный боксом с рамой под прямоугольную кассету.

Несколько фильтров в одной системе ставят последовательно, и по ходу воздуха задерживаются все более мелкие частицы. Порядок и класс ступеней определяет проект вентиляции. Если проекта нет, ориентируйтесь на паспорт установки и на то, что нужно защитить в первую очередь: нагреватель, рекуператор или вентилятор.

Зачем вообще нужна первая ступень? В бытовых приборах такой фильтр задерживает крупные загрязнения и продлевает срок службы основных фильтров. В канальной системе роль у него похожая, ведь крупная пыль и пух остаются на кассете и не доходят до оборудования за ней. Кассета на входе принимает крупные загрязнения раньше узлов, которые она закрывает.

Если воздух идет и на подогрев, и в рекуперацию, ступень на входе особенно полезна. Как фильтры вписаны в общую схему, показано в разборе приточно-вытяжной установки.

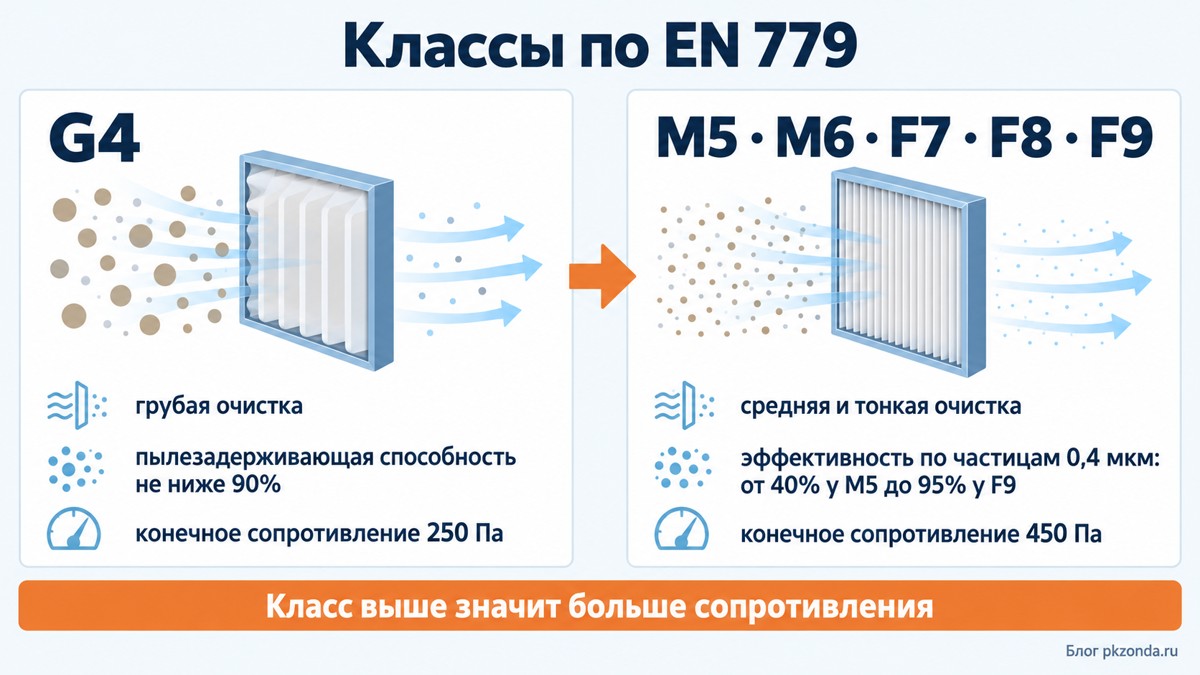

Классы очистки фильтров для вентиляции G4 и F7 и что осталось от EN 779

В паспортах и каталогах до сих пор пишут G4, M5, F7 и F9. Эти обозначения пришли из европейского стандарта EN 779:2012, который делит фильтры общего назначения на три группы. Грубые классы от G1 до G4 оценивают по пылезадерживающей способности, а средние и тонкие от M5 до F9 по эффективности для частиц размером 0,4 мкм.

Сам стандарт EN 779 в Европе давно заменен. С середины 2018 года его полностью вытеснил ISO 16890, который делит фильтры по другому принципу: на группы ISO coarse, ePM10, ePM2.5 и ePM1. Для групп ePM порог эффективности выше 50% по соответствующей фракции частиц, а в группе coarse эффективность по крупной фракции PM10 ниже 50%. Поэтому в новых паспортах вы можете встретить маркировку ePM там, где в старых стояли буквы G и F.

В России классификацию фильтров общего назначения устанавливает ГОСТ Р 71490-2024, который заменяет ГОСТ Р ЕН 779-2014 и серию ГОСТ Р 70064. Эффективность в нем определяют на аэрозоле с частицами 0,4 мкм, а для грубых фильтров по начальной пылезадерживающей способности. Даты введения в справочниках расходятся, поэтому статус стандарта на вашу дату лучше сверить по его карточке. По описаниям поставщиков, буквы G, M и F в отечественной практике сохранились, так что паспорта на G4 и F7 остаются понятными.

Фильтры тончайшей очистки EPA, HEPA и ULPA классифицируют отдельно, на основе европейского стандарта EN 1822. По справке поставщика, для H13 эффективность задана от 99,95%, для H14 от 99,995%. Такие фильтры подбирают под технологию, например чистое производство, а в этой статье рассматриваем классы G и F.

Дальше сравниваем пару G4 и F7: первый защищает оборудование от крупной пыли, второй доочищает воздух. Что именно нужно вашему объекту, решает проект. Предельное сопротивление берите из паспорта на конкретный фильтр. Значения EN 779 из таблицы помогают прикинуть запас вентилятора заранее, а точную цифру даст паспорт.

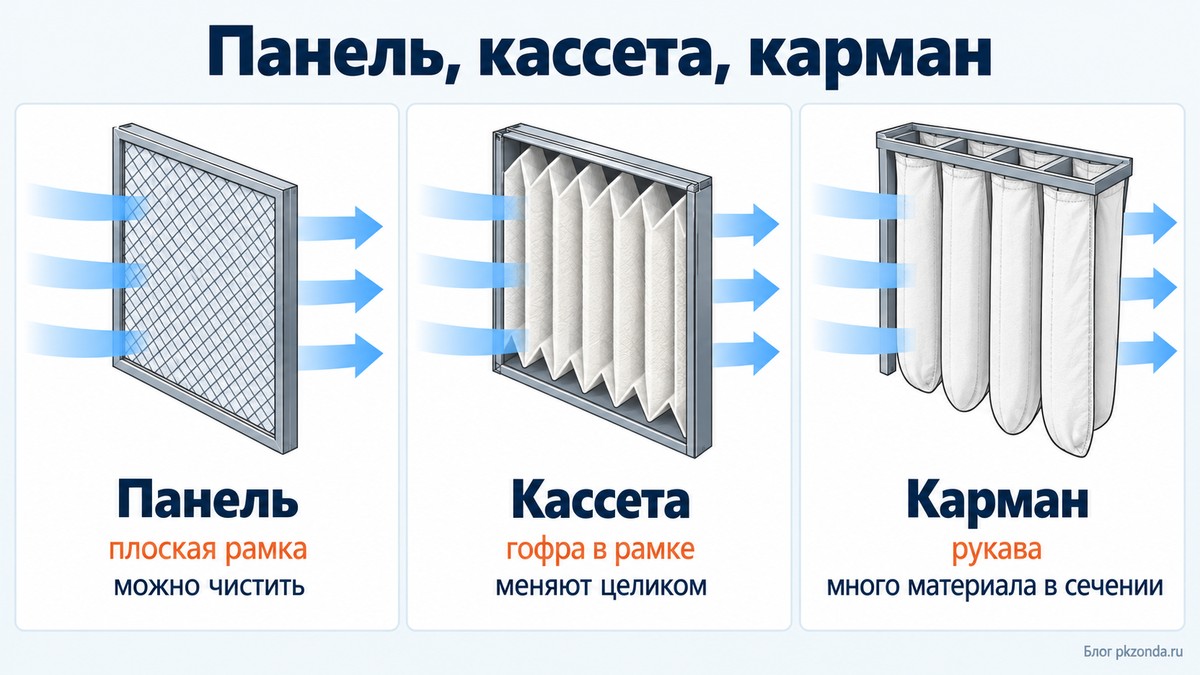

Панельный, кассетный и карманный фильтр: чем они отличаются

Класс показывает, насколько тонко чистится воздух. Конструкция отвечает за другое, то есть за то, сколько воздуха пройдет через кассету, как быстро она забьется и можно ли ее вернуть в строй. По конструкции фильтры для вентиляции делят на четыре типа.

Панельный фильтр устроен проще всего и занимает минимум места. Его ставят на входе в систему или перед вентилятором, пока воздух несет крупный мусор. В зависимости от загрязнения такой материал чистят и возвращают на место, а когда он износился, меняют.

Кассетный фильтр после насыщения меняют целиком. В рамке у него гофрированная прокладка, и полной очистке она не поддается, поэтому засорившийся материал достают и вставляют новую кассету. Для сервиса это удобно, ведь корпус остается в канале.

Карманный фильтр при минимальном сопротивлении потоку дает хорошую очистку. Рукава развертывают материал по длине, и в том же сечении канала его оказывается больше, чем у плоской панели. Такой фильтр может выполнять и грубую, и тонкую очистку, его используют как предварительный фильтр в приточной и вытяжной вентиляции, а при необходимости применяют как элемент дополнительной очистки.

Жироулавливающие фильтры стоят особняком, ведь их задача выделять капли жира из потока, и на кухнях общепита на них приходится основная работа. Сетку промывают специальными средствами, и после мойки она восстанавливается полностью.

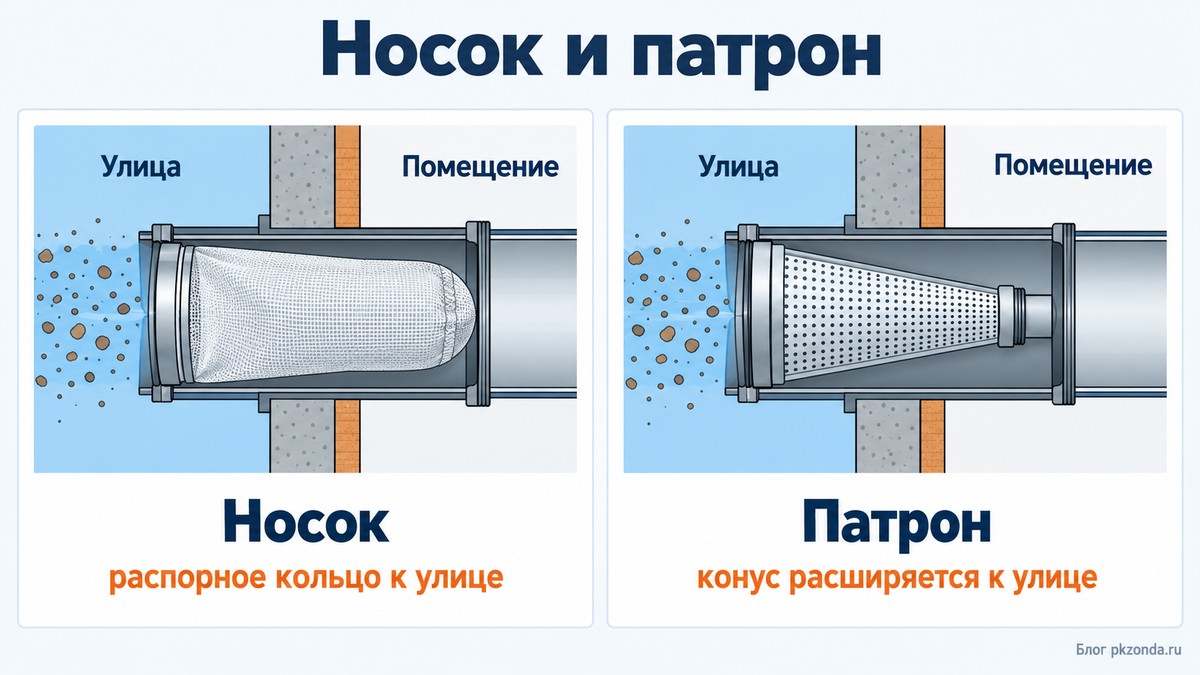

Канальный фильтр в бытовом приборе, носок и патрон

Часть читателей под словами канальный фильтр имеет в виду другую вещь: предфильтр в воздуховоде бытового приточного прибора, вроде бризера или приточной станции. Это изделие из нетканого материала с креплением, которое вставляют прямо в трубу, проходящую через стену. Оно очищает воздух до того, как он попадет в прибор, и бережет основные фильтры.

Конструкции здесь две. Фильтр типа носок разворачивают распорным кольцом от себя, подворачивают, вдавив конус внутрь до середины длины, и вставляют в воздуховод распорным кольцом вперед. Фильтр патронного типа ставят расширяющимся конусом в сторону улицы. Распорное кольцо всегда направляют в сторону улицы.

Сроки обслуживания зависят от загрязнения, и поставщик таких предфильтров советует проверять их раз в один-три месяца при умеренно загрязненном воздухе и раз в месяц в сезон цветения и тополиного пуха. Без чистки его рекомендуют менять раз в три-шесть месяцев. По тем же рекомендациям нетканое волокно при должном уходе служит шесть-двенадцать месяцев, а моющийся предфильтр типа губки один-два года.

Бытовой предфильтр и фильтр-бокс в канале решают одну задачу, но обслуживаются по-разному. Предфильтр вставляют в трубу прибора, а бокс врезают в канал и обслуживают отдельно. Если в системе есть и прибор, и магистральный канал, сопротивление сети складывается из сопротивления каждого фильтра, и запас по давлению проверяют по сумме.

Угольные и тонкие фильтры в канале, когда обычной кассеты мало

G4 и F7 рассчитаны на пыль, а запахи в канале задерживают угольные картриджи. Это контейнеры с активированным углем, которые поглощают запахи. По мере насыщения такой картридж меняют, и срок годности после установки у него ограничен. Угольно-пылевые фильтры не восстановить, потому что уголь, уже вступивший в реакцию с примесями, не очистить.

В общепите и пищевой промышленности с выделением капель масла жироулавливающие фильтры используют вместе с угольными картриджами. Сетка забирает жир, а уголь гасит запах, и каждая ступень работает на своей части задачи. На кухне ставят обе ступени, жировую и угольную, а общий порядок фильтров закладывают в проект.

Фильтры EPA и HEPA устроены сложнее обычных кассет: это картриджи с гофрированным наполнением, переложенным алюминиевыми сепараторами или клеевыми прокладками. После загрязнения их в большинстве случаев заменяют и утилизируют. В сеть такой фильтр без расчета давления не вставляют, ведь запас вентилятора придется проверять так же, как при переходе с G4 на F7.

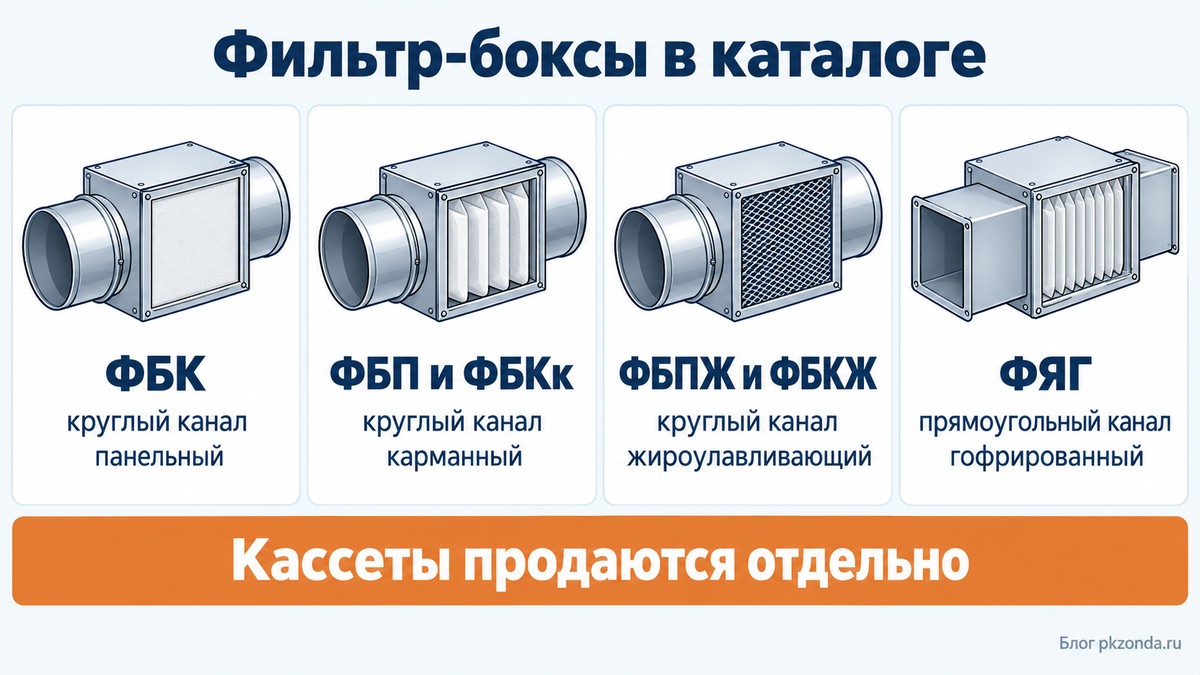

Какие фильтры для круглых и прямоугольных каналов есть в каталоге

В категории канальные фильтры сейчас 12 позиций: шесть корпусов и шесть кассет. Они разложены по двум подкатегориям, фильтры для круглых каналов и фильтры для прямоугольных каналов, по шесть позиций в каждой. Название подкатегории не всегда совпадает с формой канала в названии изделия, ведь ФБП и ФБПЖ лежат в подкатегории для прямоугольных, хотя в карточках названы фильтрами для круглых каналов. Форму канала поэтому берите из названия карточки.

В карточках эти изделия описаны как фильтры для очистки воздуха от пыли и загрязнений, а класса очистки и габаритов в тексте нет. Габариты ищите на странице товара во вкладке «Чертеж». Если нужен конкретный класс кассеты, например G4 или F7, его стоит уточнить у менеджера до заказа, ведь в названии бокса класс не указан.

Бокс и кассета в каталоге идут отдельными позициями. Корпус покупают один раз, а кассету заказывают на каждую замену, поэтому для сервисной программы полезно заранее записать, какая кассета к какому боксу подходит. Круглые боксы вписываются в сети из круглых воздуховодов, а прямоугольный ФЯГ ставят в сеть с прямоугольным сечением, где под него отводят прямой участок.

Как выбрать канальный фильтр под свою сеть

Фильтр подбирают под сеть и под то, что нужно защитить, поэтому проще идти по списку вопросов, причем в таком порядке.

1. Что стоит за фильтром. Нагреватель, рекуператор и вентилятор закрывают фильтром первой ступени, а если за ним еще и помещения с повышенными требованиями к чистоте воздуха, добавляют вторую ступень.
2. Каков запас давления у вентилятора. Переход с G4 на M5 и выше поднимает конечное сопротивление по EN 779 с 250 до 450 Па, поэтому запас смотрят по характеристике вентилятора. Расчет сети описан в статье про расчет вентиляции.
3. Какой у вас канал. Круглый бокс ставят на круглый воздуховод, прямоугольный на прямоугольный. Размер кассеты определяет бокс, и подгонять одно под другое не стоит.
4. Что летит в воздухе. Для кухни нужен жироулавливающий фильтр, для обычной пыли хватит панели или кассеты, а для тонкой очистки берут карман. От типа загрязнения зависит сама конструкция фильтра.
5. Как часто будут менять кассету и кто это сделает. Если к боксу можно подобраться только через потолок и узкий люк, лучше сразу продумать удобный доступ.

Район тоже влияет: рядом с трассой, стройкой или тополями с пухом воздух грязнее, и кассеты проверяют чаще. Для зданий без проекта сначала считают воздухообмен и сеть, а уже потом подбирают фильтр, иначе приходится переделывать и бокс, и вентилятор.

Если система большая, например производственная, порядок ступеней задает проектировщик. Примеры таких сетей есть в статьях про вентиляцию производственных помещений и канальный прямоугольный вентилятор, где видно, как фильтр связан с запасом по давлению.

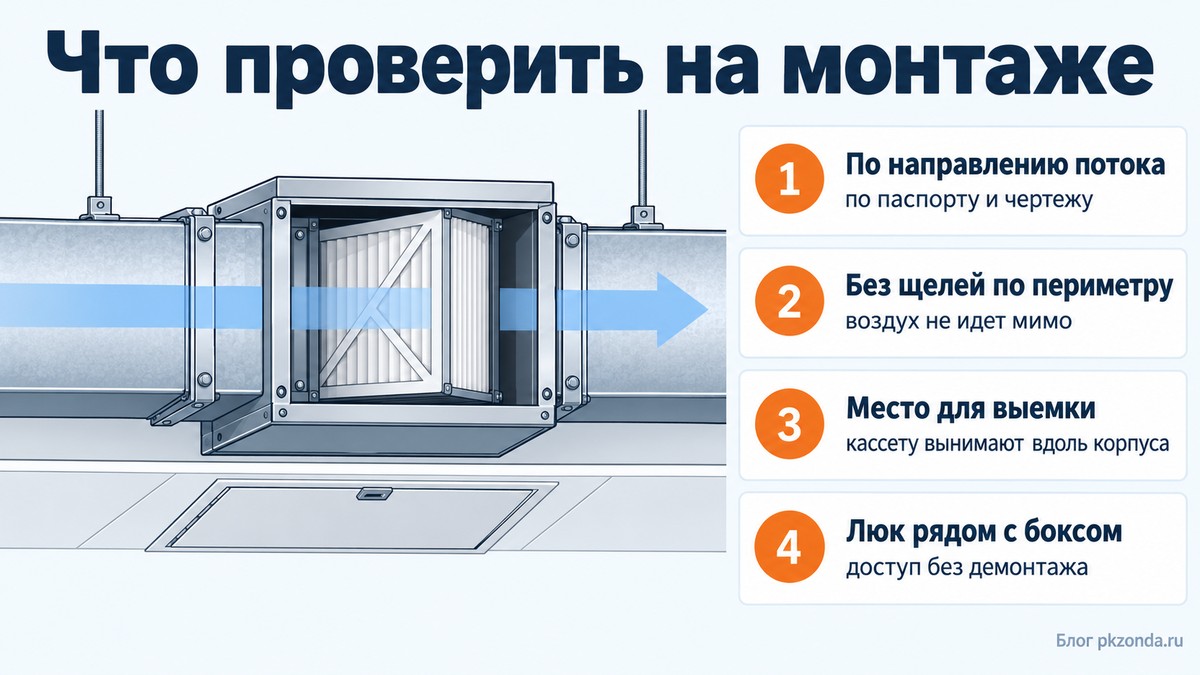

На монтаже, как поставить фильтр-бокс в воздуховод

На монтаже фильтр подводит место, куда его пришлось поставить. Проект проектом, а на объекте участок воздуховода у потолка может оказаться занят, например, кабельным лотком, и до люка, который остался, не дотянуться. Эти вопросы лучше решить до врезки, пока канал еще открыт.

Сначала проверьте доступ. Кассету вынимают вдоль корпуса или сбоку, и место под это движение нужно оставить заранее. Если бокс закрыт подшивкой потолка, под него делают сервисный люк, иначе замена превратится в демонтаж.

Затем смотрите, чтобы воздух не шел мимо кассеты. Если кассета подогнана неточно или стоит с перекосом, часть воздуха проходит мимо, и пыль остается в сети. Снаружи это незаметно, ведь вентилятор работает, сопротивление низкое, а пыль уже оседает за боксом.

После этого сверьте направление потока. Бокс ставят по направлению потока, а кассету вставляют так, как указано в паспорте изделия. Направление уточняйте по чертежу и паспорту каждый раз заново.

Наконец, выберите место по ходу воздуха. Первую ступень ставят до нагревателя и вентилятора, чтобы они были защищены. Если за фильтром стоят шумоглушитель и длинные участки, пыль на них попадать не должна. О шумоглушителях рассказано в статье шумоглушители для вентиляции.

Что проверить перед запуском:

• кассета села в раму без перекоса и без щелей по периметру;
• бокс стоит по направлению потока, которое указано в паспорте и на чертеже;
• вокруг бокса есть место, чтобы вынуть кассету, и люк открывается полностью;
• на фильтре стоит датчик перепада давления или предусмотрено место под манометр;
• записаны исходные показания перепада на чистой кассете, чтобы потом было с чем сравнивать.

Последний пункт легко пропустить, а без исходной цифры через полгода никто не скажет, много это или мало, и замену делают наугад.

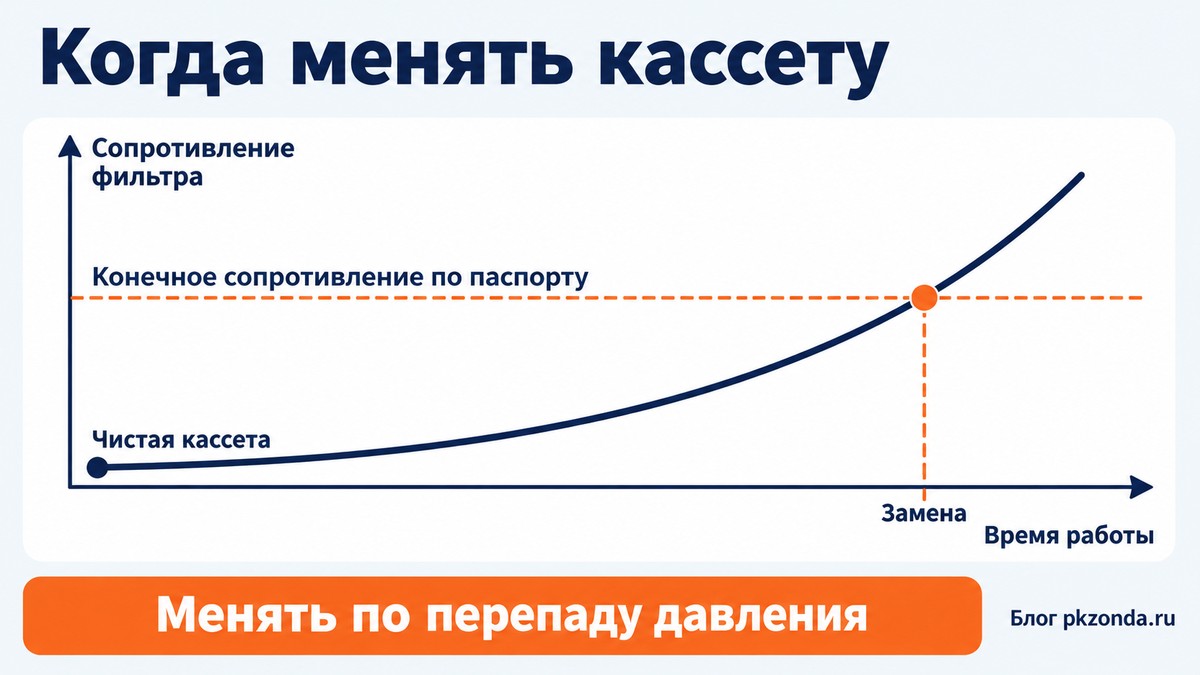

Контроль перепада давления и замена кассеты

Ресурс фильтра определяет засорение, и по мере накопления пыли сопротивление растет, расход падает, а вентилятор либо тянет хуже, либо работает с перегрузкой. Поэтому сопротивление фильтра контролируют дифференциальным манометром или датчиком, а кассету меняют, когда оно достигает конечного значения из паспорта. Ориентиром служат цифры из таблицы выше, то есть 250 Па у G4 и 450 Па у F7 по стандарту.

Датчик перепада давления показывает, когда пора менять кассету. Он сравнивает давление до и после фильтра и подает сигнал, когда достигнут порог срабатывания, то есть уставка. В каталоге есть датчики перепада давления на 200, 400, 500, 1000 и 2500 Па, так что уставку можно подобрать под конечное сопротивление выбранного класса. Монтируют датчик по его паспорту.

Если датчика нет, остается календарь, и для бытовых предфильтров поставщик советует проверку раз в один-три месяца при умеренно загрязненном воздухе, раз в месяц в сезон цветения и тополиного пуха. Для канальных боксов в нежилых зданиях это лишь ориентир, и срок лучше подтверждать цифрой перепада.

Жироулавливающую сетку проверяют и моют по мере загрязнения. Забитая сетка прижимает расход так же, как забитый карман, а мойка водой со специальными средствами возвращает ее в строй.

Замена кассеты по шагам

Когда датчик показал конечное сопротивление, замену делают в таком порядке.

1. Отключают вентилятор и дожидаются остановки. Работающая установка подтягивает воздух через открытый бокс, и пыль со старой кассеты летит в канал.
2. Фиксируют перепад на старой кассете. Эту цифру сравнивают с исходной на чистой, и видно, как быстро фильтр забился.
3. Достают кассету аккуратно, вдоль корпуса, без встряхивания, чтобы пыль не упала в канал.
4. Осматривают раму и уплотнение. Если на раме есть следы подсоса, меняют уплотнитель, иначе новая кассета тоже будет пропускать воздух мимо.
5. Ставят новую кассету, проверяют посадку по периметру и закрывают люк. Запускают установку и сравнивают перепад с исходной цифрой.

Если после замены перепад выше исходного, проверьте, ту ли кассету заказали. Бывает, что в бокс поставили класс выше прежнего, а датчик остался настроен на старую уставку.

Ошибки, которые вылезают через сезон

На сервисе ошибки повторяются, и причина у них похожая: фильтр поставили и больше не проверяли.

Класс выбрали без запаса по давлению. Заменили G4 на F7, а вентилятор остался прежним, и расход упал, поэтому запас смотрят до заказа.

Люка у бокса нет. Бокс заделан в потолок и кассету не вынуть, так что ее годами не меняют.

Датчика и исходной цифры тоже нет. Замену делают по ощущениям, то слишком рано, то когда вентилятор уже перегружен.

Щель по периметру пропускает воздух мимо. Кассету подгоняют по месту, и грязь оседает на нагревателе.

Гофрированную кассету пытались отмыть. Гофру полностью не очистить, поэтому ее заменяют на новую, и мыть имеет смысл только жироулавливающую сетку.

На кухне забыли про жир. Без жироулавливающего фильтра жир оседает в канале и на вентиляторе, и тогда чистить приходится уже воздуховод.

Частые вопросы про канальные фильтры

Чем G4 отличается от F7? G4 относится к грубой очистке: его пылезадерживающая способность не ниже 90% при конечном сопротивлении 250 Па. F7 относится к тонкой очистке, и средняя эффективность по частицам 0,4 мкм у него не ниже 80% при конечном сопротивлении 450 Па.

Можно ли мыть кассетный фильтр? Кассету с гофрой полностью не очистить, поэтому ее меняют на новую. Промывать можно жироулавливающие сетки, а панельные фильтры чистят, если материал это допускает.

Как часто менять канальный фильтр? По перепаду давления, когда датчик покажет конечное сопротивление из паспорта. Если датчика нет, ориентируйтесь на график производителя и сезон, то есть проверяйте чаще в период цветения и тополиного пуха.

Нужен ли фильтр на вытяжке? Нужен ли фильтр на вытяжке, решает проект, а на кухнях общепита жироулавливающие фильтры используют вместе с угольными картриджами. Карманный фильтр применяют и в вытяжной вентиляции как предварительный.

Можно ли чистить пылевой фильтр из нетканого материала? По описанию поставщика, пылевые фильтры из нетканого материала, как правило, подлежат восстановлению. Угольно-пылевые не восстановить, потому что уголь после реакции с примесями очистить нельзя, а кассеты в боксах с гофрой меняют.

Чем фильтр-бокс отличается от бытового предфильтра? Предфильтр бытового прибора — это изделие из нетканого материала, которое вставляют в воздуховод прибора. Фильтр-бокс — это корпус с кассетой, который врезают в канал и обслуживают отдельно от прибора.

Коротко для монтажа

• Запас давления проверяют до выбора класса. Конечное сопротивление F7 по EN 779 на 200 Па выше, чем у G4.
• Первую ступень ставят до нагревателя и вентилятора. Так крупная пыль не доходит до них.
• Люк и свободное место вокруг бокса закладывают до врезки. Иначе замену придется делать с демонтажем.
• Датчик перепада ставят сразу и записывают цифру на чистой кассете. По ней потом видно момент замены.
• Гофрированные кассеты меняют, жироулавливающие сетки моют. Для каждого фильтра берут тот способ, который указан в его паспорте.
