Приточный клапан КИВ на окно и в стену: как выбрать и правильно установить

После замены окон на пластиковые вентиляция в квартире часто начинает работать хуже, хотя вытяжка та же. Причина простая: в деревянных окнах воздух заходил через щели притвора, а у герметичного ПВХ этих щелей нет. СП 54.13330.2022 прямо требует компенсировать это регулируемым устройством: оконной створкой, форточкой или клапаном, а при механической вытяжке норма требует именно клапан, оконный или стеновой, независимо от того, открывается ли створка вообще.

Приточный клапан КИВ — это устройство для дозированного притока воздуха без вентилятора, работает на разнице давлений и тяге вытяжки. На монтаже с этой темой сталкиваюсь регулярно: заказчик просит поставить решетку на кухне, а по факту без притока решетка просто не будет работать. Дальше разберем, чем оконный клапан отличается от стенового КИВ, как посчитать нужную производительность и как поставить клапан своими руками без лишних сюрпризов зимой.

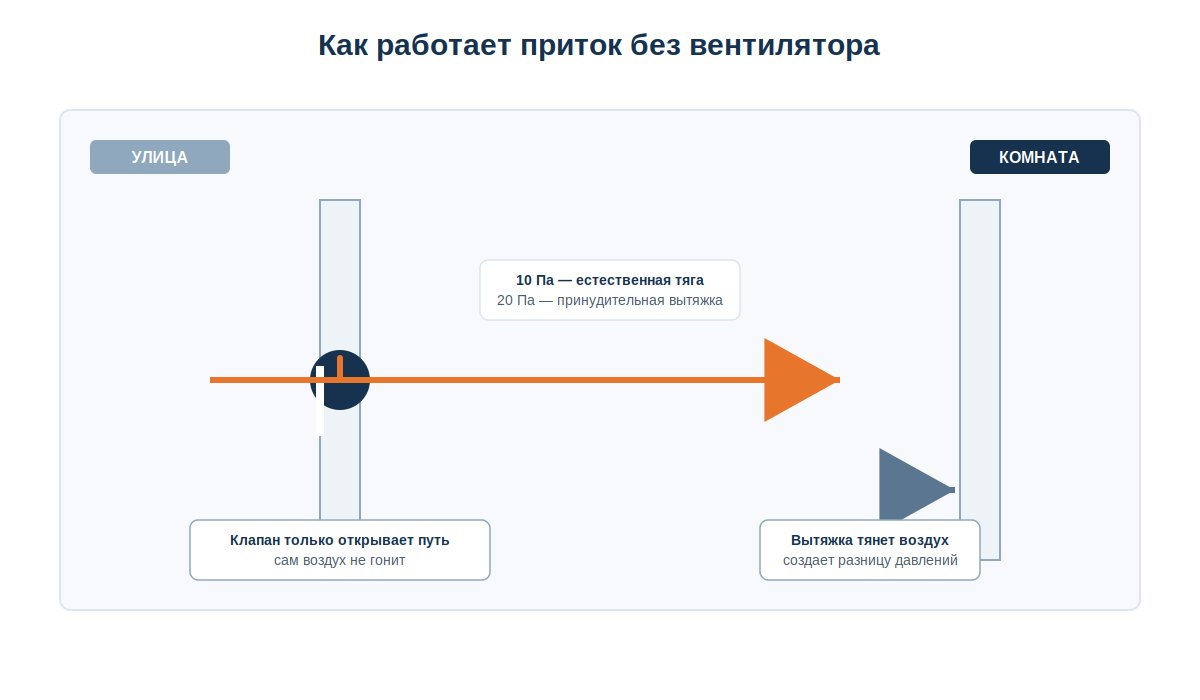

Зачем нужен приточный клапан и как работает КИВ

Клапан инфильтрации воздуха, сокращенно КИВ, работает без электричества: паспорта производителей задают производительность отдельно «при 10 Па» для естественной тяги вытяжки и «при 20 Па» для принудительной, и чем сильнее тяга, тем больше воздуха проходит через клапан. У модели VAKIO KIV New это 38 м³/ч при естественной вытяжке и 58 м³/ч при принудительной: разница почти в полтора раза при одном и том же положении заслонки.

Без работающей вытяжки клапан бесполезен, сколько бы он ни стоил. Он не создает поток сам, а только открывает путь воздуху, который вытягивает система. Если вытяжной канал засорен или в квартире стоит бытовая вытяжка на кухне без своего притока, установка клапана в спальне ничего не изменит: тянуть воздух в спальне просто нечему.

СП 54.13330.2022 (п. 9.10) закрывает эту тему на уровне норматива: в жилых комнатах и кухне приток при естественной вентиляции обеспечивается через регулируемые створки, форточки или клапаны, включая стеновые. При механической вытяжке норма требует именно клапан, оконный или стеновой, вне зависимости от того, открываются ли окна вообще. Это не рекомендация для эстетов, а обязательное требование для жилых зданий, о расчете воздухообмена в целом подробнее в статье про виды вентиляции.

Оконный клапан или клапан в стену: как выбрать

Первый практический вопрос: сверлить стену или обойтись окном. Производительность у типов отличается в разы, и это главный критерий выбора, а не цена или внешний вид. Фальцевые оконные клапаны, самые простые и незаметные, дают всего 4–7 м³/ч, недостаточно даже для одного человека. Врезные и щелевые модели производительнее, 28–45 м³/ч, но требуют фрезеровки паза в раме. Стеновые КИВ идут еще выше, 30–60 м³/ч, и почти всегда комплектуются фильтром.

Логика простая: там, где хватает окна и не хочется трогать капитальную стену, ставят оконный клапан, а там, где важна производительность или окна уже сделаны без запаса на фрезеровку, идут в стену. В частном доме с толстыми стенами и капитальным ремонтом чаще выбирают КИВ: производительности хватает на комнату целиком, а не только на форточное проветривание. В квартире с уже поставленными окнами оконный клапан часто оказывается быстрее и дешевле, хотя воздуха даст меньше.

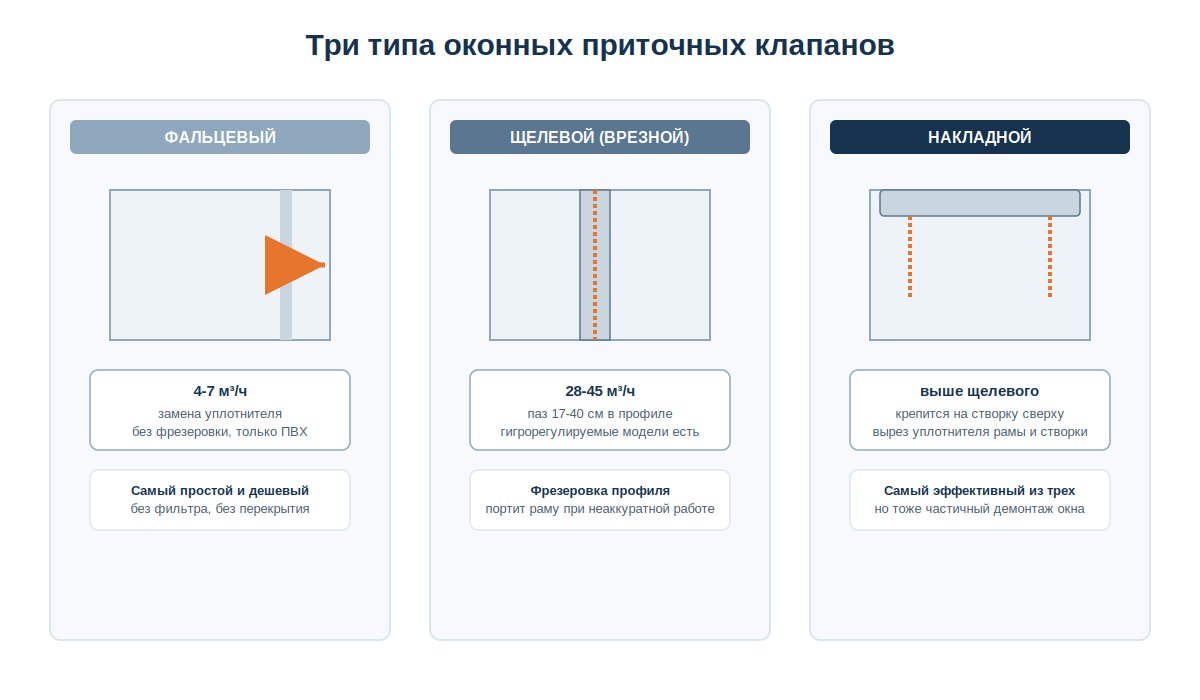

Виды оконных приточных клапанов

На окно ставят три конструктивных типа. Фальцевый монтируется без демонтажа окна: штатный уплотнитель на участке рамы заменяют на более тонкий, и через образовавшуюся щель проходит воздух. Это самый простой и дешевый вариант, но и самый слабый: 4–7 м³/ч, минус к тепло- и звукоизоляции, никакой фильтрации, и полностью перекрыть приток такой клапан не дает. Фальцевые модели ставят только на ПВХ-окна: в деревянных рамах другая схема крепления уплотнителей, и туда они физически не встают.

Щелевой (врезной) клапан устроен иначе: в профиле фрезеруют сквозное отверстие 17–40 см в длину, устанавливают в него сам механизм с заслонкой. Производительность выше, 28–45 м³/ч, у гигрорегулируемых моделей вроде Aereco EMM2 расход автоматически меняется от 5 до 35 м³/ч в зависимости от влажности воздуха в помещении. Платить за это приходится демонтажем части фурнитуры и работой с профилем: неаккуратная фрезеровка портит раму быстрее, чем окупается разница в цене с мастером.

Накладной клапан крепится на створку сверху, воздух проходит через вырезанный участок штатного уплотнителя на створке и такой же на раме напротив. По отраслевым оценкам это самый эффективный из трех типов, но и здесь без частичного демонтажа окна не обойтись. На монтаже это вылезает так: если окно старое и уплотнитель уже задубел, вырезка идет неровно, и клапан потом продувает по краям хуже, чем на новом окне.

Виды и модели стеновых клапанов КИВ

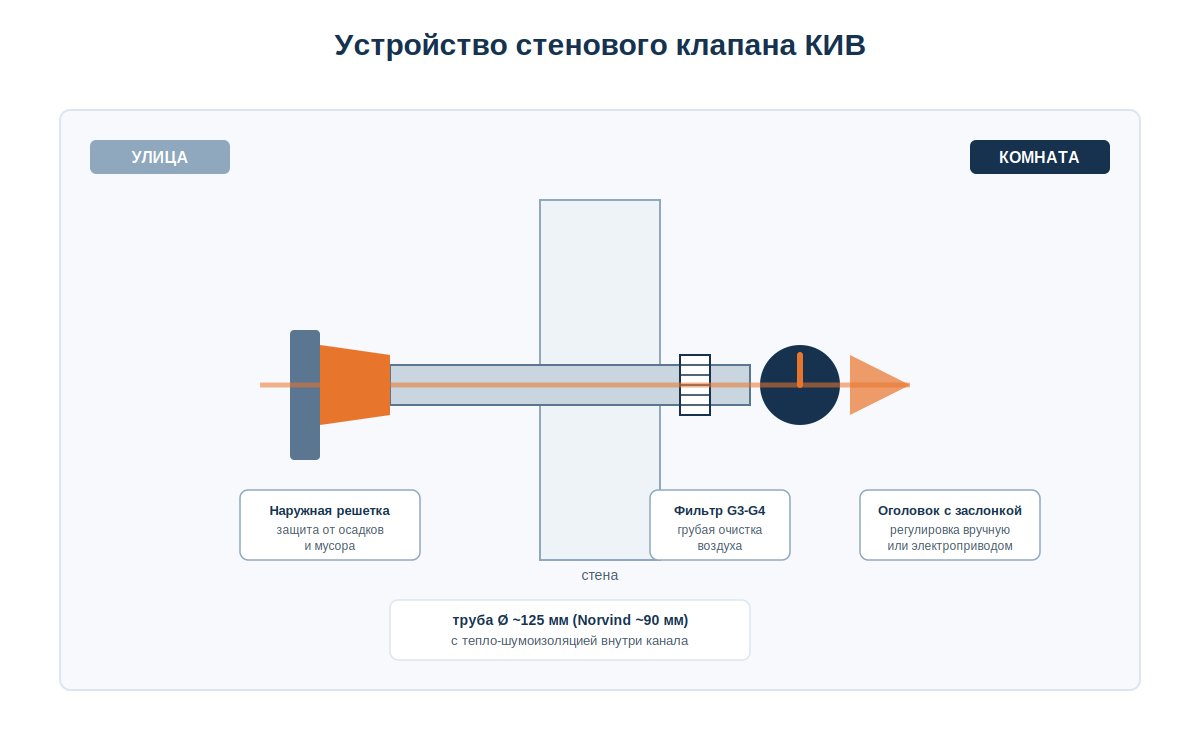

Стеновой КИВ устроен как труба через стену с оголовком на внутренней стороне и решеткой на наружной. Труба обычно диаметром около 125 мм в канале, снаружи закрыта решеткой-дождеотбойником от осадков, внутри стоит заслонка регулировки, фильтр грубой очистки класса G3-G4 и тепло-шумоизоляция самой трубы. Единого стандартного ряда диаметров у всех производителей нет: у КИВ-125 и большинства аналогов канал около 125 мм, у Norvind Pro меньше, около 90 мм, при близкой производительности.

По комплектации модели делятся не столько на «с фильтром или без», сколько по классу фильтра и наличию электропривода. У VAKIO три реальные ступени в линейке: базовая Comfort с механической регулировкой рычагом, до 60 м³/ч при принудительной вытяжке, Pro с более тонким фильтром класса M5, и Smart с электроприводом, автоматикой по датчикам температуры и влажности и управлением через приложение. Электропривод среди проверенных брендов нашелся только у VAKIO: у Домвента, Norvind и похожих моделей заслонка везде механическая, крутится рукой.

Нормы притока: сколько воздуха нужно комнате

Ориентир для подбора производительности задает норматив, а не ощущение духоты на глаз. Для кухни СП 54.13330.2022 в таблице 7.1 задает расход 60 м³/ч при электроплите и 100 м³/ч при газовой: это цифра вытяжки, но приток должен ее компенсировать. Для жилых комнат норма зависит от площади квартиры на человека: если 20 м² и больше на человека, берут 30 м³/ч на человека, а если квартира более тесная, считают по площади самой комнаты, 3 м³/ч на каждый квадратный метр.

На практике это выглядит так: комната 18 м² с потолком 2,7 метра даст либо 30 м³/ч, если квартира просторная, либо 54 м³/ч (3 умножить на 18), если тесная. Разница почти в два раза при одной и той же комнате, поэтому при подборе клапана важно сразу понимать, по какому из двух вариантов норматива считать. Для сравнения: паспортная производительность стенового КИВ обычно 30–60 м³/ч, а фальцевого оконного клапана всего 4–7 м³/ч, то есть один фальцевый клапан норматив по комнате в 18 м² не закроет физически, даже если поставить два. Общую логику воздухообмена по всей квартире и формулы расчета для остальных комнат разбирали отдельно в статье про расчет вентиляции: клапан закрывает только приточную часть баланса, вытяжную считают так же по нормативу.

Если пассивного клапана по расчету не хватает даже в стеновом исполнении (крупная комната, несколько человек, требование по СП выше 60 м³/ч), логичнее переходить на механический приток: приточно-вытяжная установка с вентилятором дает стабильный расход независимо от тяги вытяжки и погоды за окном, но и стоит ощутимо дороже клапана.

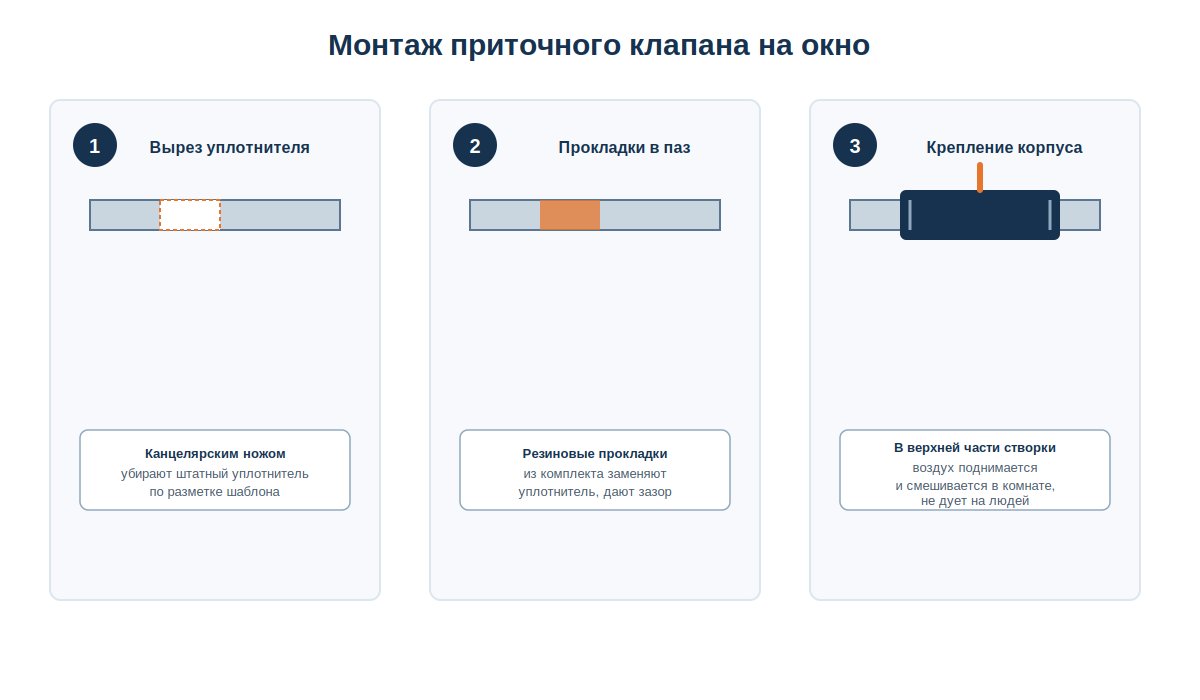

На монтаже: как установить клапан на пластиковое окно

Для клапана без фрезеровки (фальцевого) хватает канцелярского ножа, шуруповерта и стремянки. Если модель требует фрезеровки паза, добавляются сверла 5 и 10 мм, лобзик, шаблон для разметки и силиконовый герметик.

Створку открывают, прикладывают монтажную планку или шаблон из комплекта, размечают участок и аккуратно вырезают штатный уплотнитель ножом. В образовавшийся паз ставят резиновые прокладки из комплекта клапана: они заменяют уплотнитель, но оставляют зазор для воздуха. Корпус клапана крепят саморезами через штатные отверстия по краям. Сам клапан всегда ставят в верхней части створки: так воздух с улицы сначала поднимается под потолок, смешивается с теплым воздухом комнаты и только потом опускается вниз, не создавая холодный поток на людей.

Если до установки створка провисает или изношен родной уплотнитель, эти дефекты нужно устранить сначала: смонтированный клапан на плохо прижатой створке продувать все равно будет, и виноватым окажется он, а не рама. При работе фрезером или лобзиком у углов рамы и створки нажим держат минимальным: чрезмерное давление инструментом легко повреждает профиль, а поврежденное окно обойдется дороже переделки самого клапана.

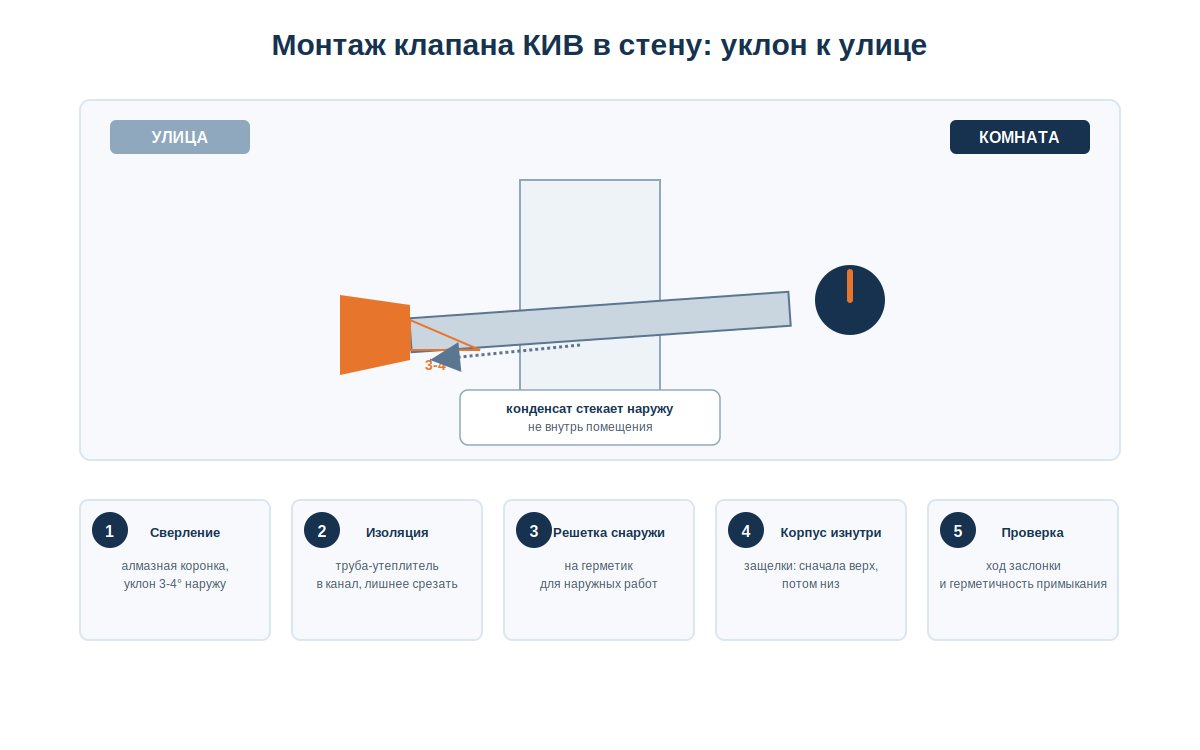

На монтаже: как установить КИВ в стену

Инструмент: перфоратор или дрель с алмазной коронкой под диаметр конкретной модели (у КПВ-125 это коронка 132 мм), строительный уровень, монтажная пена, герметик для наружных работ. Место выбирают заранее, а не по факту удобного участка стены: производители советуют верхнюю треть окна или полосу 400–600 мм от потолка рядом с окном, чтобы клапан попадал в зону конвекции отопительного прибора и воздух в комнате перемешивался, а не тек холодной струей по полу. От батарей и труб отопления отступают не меньше 15 см, чтобы не разморозить их при отключении отопления зимой.

Порядок такой:

1. Размечают точку и сверлят сквозное отверстие алмазной коронкой с уклоном 3–4° наружу, к улице: это не декоративная мелочь, а условие, чтобы конденсат и случайные осадки стекали наружу, а не внутрь помещения.
2. В канал вставляют трубу тепло-шумоизоляции, расправляют изнутри, лишнее обрезают вровень со стеной.
3. Снаружи на герметик для наружных работ ставят решетку с фланцем и плотно прижимают на пару минут.
4. Изнутри корпус клапана фиксируют защелками: сначала верхние, чтобы выровнять положение, потом нижние.
5. Проверяют ход заслонки и герметичность примыкания корпуса к стене.

Стена в месте установки должна быть ровной, без отклонений больше 1 мм: иначе корпус клапана не прилегает плотно, и по контуру начинает продувать. Зазор между трубой и стеной задувают монтажной пеной, а не цементным раствором: пена компенсирует небольшие неровности, раствор ее заменить не может.

Что проверить перед пуском

При пусконаладке смотрю не на паспорт, а на то, что реально соберет заказчик через месяц эксплуатации. Короткий чек перед сдачей клапана:

• заслонка открывается и закрывается свободно, при закрытии перекрывает канал без щелей;
• утеплитель канала плотно прилегает к оголовку, а не обрезан криво: неплотное прилегание почти гарантирует конденсат зимой;
• фильтр установлен на месте и не поврежден при монтаже;
• уклон канала действительно направлен к улице, а не наоборот, это проверяется уровнем до герметизации;
• тяга есть: тонкая полоска бумаги у решетки при работающей вытяжке заметно отклоняется.

Проверять тягу спичкой или зажигалкой нельзя категорически: в вентиляционных каналах может скапливаться газ, и открытое пламя рядом с решеткой это прямой риск, а не смелость мастера. Лист бумаги справляется с той же задачей без всякой опасности.

Приточный клапан не путайте с обратным клапаном: КИВ пропускает воздух в комнату, обратный, наоборот, перекрывает вытяжной канал от чужих запахов и опрокидывания тяги, задачи у них разные, и в проекте они не заменяют друг друга.

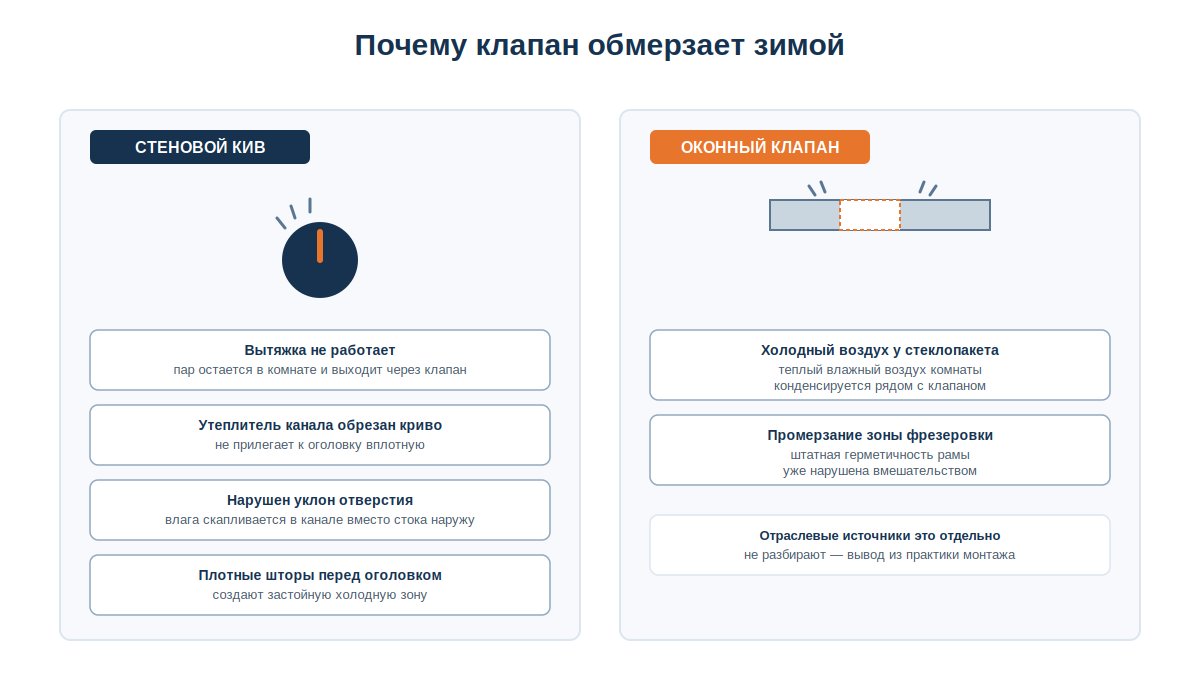

Обмерзание и промерзание клапана: причины и решение

У стенового КИВ иней на оголовке возникает не из-за брака модели, а из-за конденсации влажного воздуха на переохлажденной поверхности. Чаще всего это следствие одной из четырех причин: неэффективная или вовсе неработающая вытяжка, из-за которой пар остается в комнате и выходит через клапан; слишком близкое расположение к окну или большой отступ от батареи; недостаточная мощность отопления под конкретный объем притока; плотные шторы перед оголовком, создающие застойную холодную зону.

Через сезон это всплывает так: клапан установили осенью, все работало, а к январю на оголовке нарастает наледь, и заказчик звонит с вопросом, не бракованная ли деталь. В девяти случаях из десяти причина в утеплителе канала: обрезан неровно, не прилегает к оголовку вплотную, и мороз находит именно эту щель. То же самое дает нарушенный уклон отверстия: если труба идет не наружу, а внутрь или горизонтально, влага скапливается в канале вместо того, чтобы стекать на улицу.

Для оконного клапана прямых источников с разбором именно этой темы почти нет, но физика та же самая. Иней может появиться на корпусе любого оконного клапана в морозы: струя холодного воздуха охлаждает устье клапана, и теплый влажный воздух комнаты, соприкасаясь с этой холодной зоной, дает конденсат или сразу наледь. Проект проектом, а на объекте у оконного клапана есть свой риск, которого нет в паспорте: конденсат на стеклопакете в паре сантиметров от клапана и промерзание уплотнителя именно в зоне фрезеровки, там, где штатная герметичность рамы уже нарушена вмешательством инструмента. Отраслевые источники такое отдельно не разбирают, но по опыту с объектами это первое, что стоит проверить, если оконный клапан начал давать иней.

Модели и цены на 2026 год

Цены у розничных продавцов меняются часто, ниже ориентир на начало сентября 2026 года, для точной цифры уточняйте у продавца.

Разброс цен внутри одного типа доходит до пяти раз, и разница почти всегда в комплектации: гигрорегулируемая заслонка, фильтр более тонкого класса или электропривод стоят отдельных денег, а не идут довеском. Клапаны с электроприводом на рынке пока редкость, у большинства марок регулировка чисто механическая, и это не недостаток, а норма для пассивного устройства без электропитания.

Что касается срока службы: официально подтвержденная цифра нашлась только у VAKIO, 5 лет эксплуатации и 2 года гарантии, с рекомендацией чистить клапан раз в год и проверять фильтр раз в полгода. У стеновых моделей вроде КИВ-125 регламент чаще, оголовок и фильтр разбирают раз в квартал, патрубок в стене чистят пылесосом раз в полгода. Ориентируйтесь на инструкцию конкретного производителя, а не на одну усредненную цифру для всех марок сразу.

FAQ

Как временно закрыть приточный клапан, не снимая его? У большинства моделей заслонка регулируется рычагом с несколькими положениями, крайнее нижнее соответствует полному закрытию. У части фальцевых клапанов даже в закрытом положении через щель продолжает идти немного холодного воздуха, стопроцентной герметичности такие модели не дают.

Нужно ли согласование на клапан в несущей стене? Единого федерального норматива с конкретным допустимым диаметром отверстия нет: запреты в Жилищном кодексе касаются устройства проемов и вырубки ниш в капитальных конструктивных элементах, а не рядового сверления под клапан диаметром 100-130 мм. На практике в большинстве случаев отдельного согласования не требуется, но перед бурением несущей стены разумно уточнить у управляющей компании, особенно в доме с ослабленными или аварийными конструкциями.

Какие реальные недостатки у приточного клапана? Честно: с улицы проникает шум, зимой через клапан идет неподогретый холодный воздух, и часть пользователей на практике просто перекрывает клапан на зиму, сводя на нет весь смысл установки. Добавьте необходимость периодической чистки фильтра и канала от пыли и мелкого мусора.

Сколько служит клапан и как часто его обслуживать? Зависит от бренда: у VAKIO паспортный срок 5 лет при чистке раз в год, у стеновых моделей вроде КИВ-125 регламент чаще, оголовок раз в квартал. Универсальной цифры на все марки нет, ориентируйтесь на инструкцию к конкретной модели.

Коротко для монтажа

Оконный клапан ставят там, где важна скорость и не хочется трогать капитальную стену, стеновой КИВ там, где нужна производительность выше форточной. Оба решения закрывают одну и ту же проблему герметичных окон дешевле любой принудительной системы, но требуют точности в мелочах: правильный уклон отверстия, плотный утеплитель канала и верное место установки решают больше, чем марка клапана. Перед покупкой прикиньте норматив по площади и людям в комнате, а не берите первый попавшийся клапан по отзывам в интернете.
