Обратный клапан на вентиляцию: виды, как выбрать и правильно установить

Восемьдесят шесть человек в месяц ищут в Яндексе именно фразу «как установить обратный клапан на вентиляцию», и почти всегда это не абстрактный интерес, а конкретная проблема: из решетки тянет запахом соседской кухни или холодным воздухом с улицы. Разберем, что за деталь это решает, какие виды бывают и как поставить клапан самому, без вызова мастера.

Обратный клапан — это заслонка в канале, которая пропускает воздух только в одну сторону: наружу при работающей вытяжке, и закрывается, когда тяги нет или она разворачивается. По нашему опыту с такими объектами, в многоквартирных домах эта деталь чаще всего экономит нервы соседям по стояку куда больше, чем самому владельцу.

Зачем нужен обратный клапан на вентиляции

Вентиляция в квартире работает на естественной тяге: воздух движется из-за разницы давления и температуры внутри и снаружи здания. Когда эта разница выравнивается или система заходит с другой стороны, тяга ослабевает или разворачивается на 180 градусов: это и называют обратной тягой.

У обратной тяги несколько типичных причин. Ветер, ударяющий в устье шахты на крыше, создает подпор и разворачивает поток. Сосед по стояку, поставивший себе мощный вытяжной вентилятор, создает в общем канале избыточное давление, которое продавливает воздух в обратную сторону к другим квартирам. Правило одно на все случаи: объем воздуха, который уходит из квартиры через вытяжку, должен равняться объему, который заходит через приток. Если баланс нарушен, система компенсирует нехватку, затягивая воздух через любые открытые отверстия, включая решетки соседей.

В большинстве многоэтажных домов вытяжной канал общий на весь стояк, и без клапана обратная тяга приносит в квартиру чужие запахи с кухни или из санузла, а зимой еще и холодный воздух прямо с улицы. В частном доме с собственным независимым каналом такой проблемы физически нет: там клапан ставят по другим причинам, в основном от насекомых и сквозняка при сильном ветре, а не от соседей.

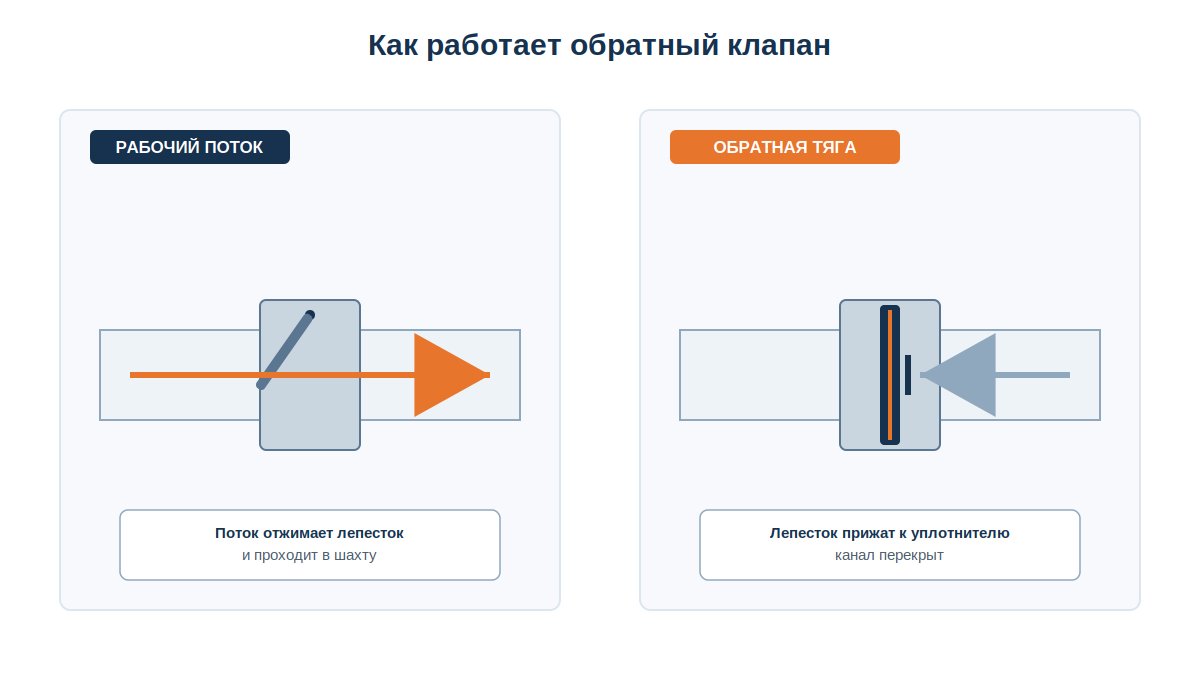

Как устроен и работает обратный клапан

Внутри пластикового или металлического корпуса на оси закреплены один или два легких лепестка. У промышленных моделей корпус делают из листовой стали, у бытовых чаще из пластика. Поток воздуха в рабочем направлении отжимает лепестки и открывает проход; как только тяга пропадает или разворачивается, лепестки под собственным весом или усилием пружины возвращаются на место и перекрывают канал.

По способу закрытия конструкции делятся на два лагеря. Пружинный клапан рассчитан на принудительную вентиляцию: тяги вытяжного вентилятора хватает, чтобы сжать пружину, а без вентилятора она эту же тягу и держит закрытой. Гравитационный клапан работает без пружины, лепесток закрывается только под собственным весом, и как раз он годится для естественной вентиляции, где давления на преодоление пружины часто не хватает. Разницу между естественной и принудительной вентиляцией целиком мы разбирали в отдельной статье про виды вентиляции.

Профильного ГОСТа именно на бытовые обратные клапаны вентиляции в России нет. Документы с похожими названиями (ГОСТ 33423-2015 на трубопроводную арматуру, ГОСТ Р 53301-2013 на огнестойкость противопожарных клапанов) регулируют другое оборудование: совсем не тот клапан, что стоит у вас в кухонной решетке. Бытовые модели производители делают по собственным техническим условиям, поэтому на рынке встречается заметный разброс в качестве материалов и толщине стенки корпуса при одном и том же диаметре.

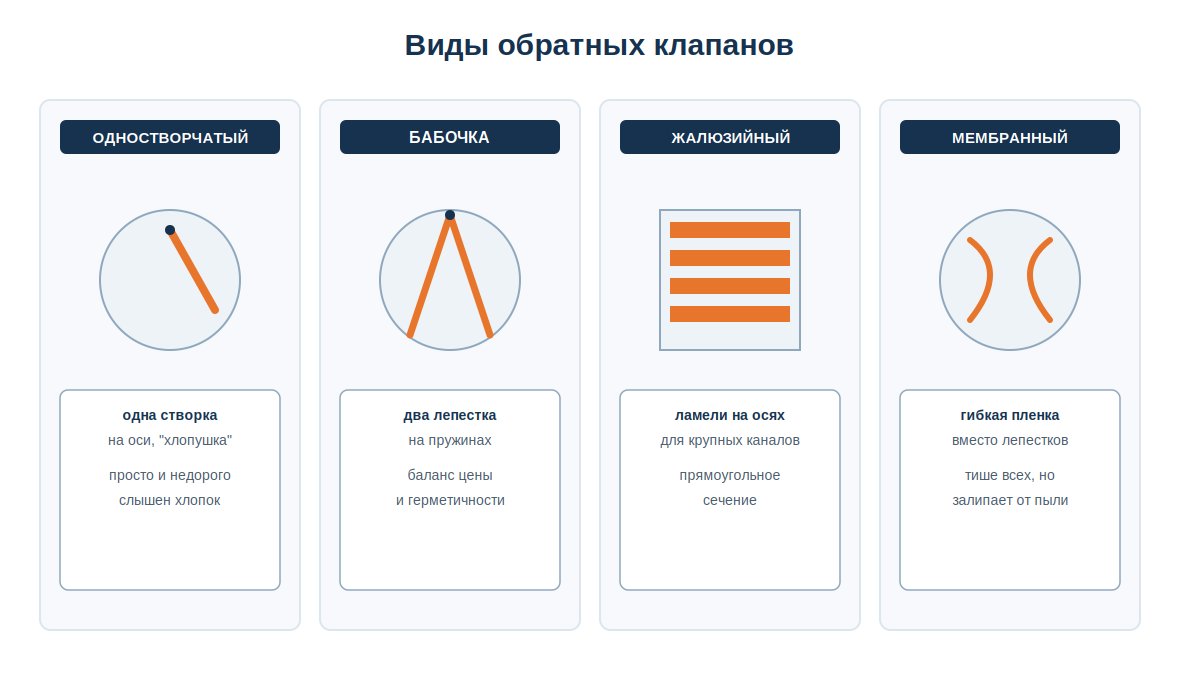

Виды обратных клапанов для вентиляции

Самый простой вариант — это одностворчатый (лепестковый) клапан: цилиндрический корпус и одна поворотная створка на оси, которая открывается давлением потока и закрывается под собственным весом или слабой пружиной. За это его в народе называют «хлопушкой»: при закрытии слышен характерный хлопок, и чем сильнее тяга, тем он громче.

Двустворчатая «бабочка» — это два полудиска-лепестка на общей оси с пружинами, самый распространенный тип из-за баланса цены и герметичности. Пружинная «бабочка» рассчитана прежде всего на принудительную вентиляцию. В системе с одной естественной тягой напора часто не хватает, чтобы эффективно раскрыть обе створки, а сам клапан при этом допускает монтаж под любым углом, а не только строго горизонтально или вертикально.

Жалюзийный клапан устроен иначе: несколько узких горизонтальных ламелей на отдельных осях вместо одной-двух крупных створок. Такую конструкцию ставят на крупные прямоугольные каналы и большие отдушины, где одностворчатая или двустворчатая схема физически не перекроет все сечение: ламели поворачиваются синхронно и в закрытом положении смыкаются друг с другом.

У мембранного клапана роль створки играет не жесткий лепесток, а гибкая полимерная пленка. Он тише остальных и открывается даже слабым потоком, поэтому подходит для естественной вентиляции с низким давлением. Но на практике мембранные модели часто работают хуже жестких: пыль и копоть постепенно утяжеляют пленку, и через некоторое время она начинает залипать в закрытом положении, так что для кухни это не лучший выбор.

Отдельная категория — это клапаны с электроприводом (например, серия КВК-М), где лепестки открывает не поток воздуха, а автоматика или рукоятка вручную. Такое решение оправдано, когда клапаном должна управлять система: например, синхронно с включением вентилятора приточно-вытяжной установки, а не полагаться на аэродинамику. Электропривод почти всегда закупается отдельно от самого клапана, и итоговая стоимость решения заметно выше цены одной заслонки. Рядом с обратным клапаном в системе обычно стоит и другая смежная арматура: у нас есть отдельный разбор про диффузоры и анемостаты.

Цены на бытовые обратные клапаны есть в каталоге pkzonda.ru, там же можно сравнить конкретные модели и диаметры.

Нужен ли клапан в вашем случае

Клапан избавляет только от последствий обратной тяги: запаха и сквозняка, но не от ее причины. Если тяга слабая или разворачивается из-за засоренной шахты, ошибки перепланировки или герметичных стеклопакетов без компенсирующего притока, клапан эти проблемы не решает и эффективность системы не повышает: он просто закрывает канал, когда что-то идет не так.

Здесь есть и обратная сторона: сама естественная тяга часто слишком слабая, чтобы преодолеть сопротивление клапана, особенно пружинного. Установленный в отверстие клапан в принципе немного мешает естественному воздухообмену: создает дополнительное сопротивление потоку. Поэтому в системе с чисто естественной тягой лучше подбирать самую легкую гравитационную створку без пружины, а не ставить туда клапан, рассчитанный на вентилятор.

Дешевая модель в этой ситуации оборачивается ложной экономией. Встречаются клапаны, у которых пленка или лепесток быстро деформируются либо срываются с точек крепления уже через несколько месяцев эксплуатации: он либо перестает держать герметичность, либо начинает шуметь при каждом включении вытяжки. По нашему опыту с такими объектами, разница в цене между надежной моделью и самой дешевой редко превышает пару сотен рублей, а переустановка после поломки обходится дороже.

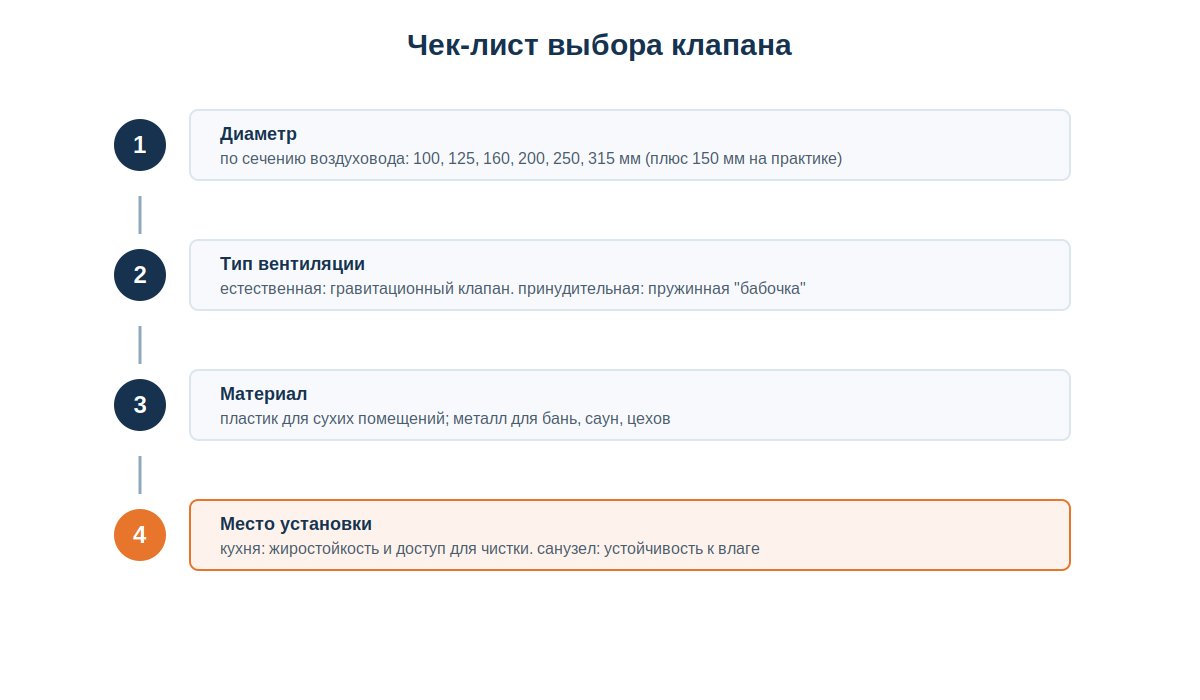

Как выбрать обратный клапан

Диаметр клапана подбирают строго под сечение конкретного воздуховода или вентилятора: если у вас «сотый» вентилятор, нужен клапан на 100 мм, если стоит «сто двадцать пятый», соответственно 125 мм. Официальный ряд диаметров круглых воздуховодов по ГОСТ Р 70349-2022 — это 100, 125, 160, 200, 250 и 315 мм; диаметр 150 мм в этот ряд формально не входит, но массово используется рынком как размер де-факто, особенно под кухонные вытяжки. Клапан подбирают с тем же или чуть меньшим внутренним диаметром, чем у канала: при большем зазоре появляются щели и характерный свист.

Материал зависит от условий эксплуатации. Пластик легкий, недорогой и устойчив к коррозии, поэтому подходит для помещений с нормальной влажностью. Металл (нержавейка, оцинковка) прочнее и переносит высокие температуры, поэтому для бань, саун и производственных цехов нужен именно он. Толщина стенки тоже играет роль: у пластиковых моделей оптимальны 1,5–2 мм, у металлических 0,5–0,8 мм, и чем толще стенка, тем дольше клапан держит форму без деформации.

Кухня и санузел предъявляют разные требования к одному и тому же клапану. На кухне узел лучше располагать выше под потолком, где отводится самый теплый и влажный воздух, и регулярно чистить лепестки от жира: на загрязненной оси механизм закрывается медленнее и хуже держит герметичность. В санузле проблема другая: обратная тяга приводит к застою влажного воздуха, а на стенках канала со временем появляются конденсат и плесень, так что там важнее не жиростойкость, а стабильная герметичность в закрытом положении. Раз в 2–3 месяца клапан стоит снимать и промывать вне зависимости от того, где он установлен.

При выборе между гравитационным клапаном и пружинной «бабочкой» смотрите не на цену, а на систему. Легкая гравитационная створка без пружины откроется даже слабой естественной тягой, тогда как пружинная бабочка для такой тяги просто не подходит: критично не наличие клапана как такового, а то, подобран ли тип под конкретную систему.

Где ставить обратный клапан в системе

Компактный вариант — это клапан, встроенный прямо в декоративную вентиляционную решетку: тонкая пластиковая или слюдяная мембрана, либо алюминиевые ламели с уплотнителем по стыкам. Такое решение ставится сразу на выход канала без отдельного узла в глубине воздуховода, но у него есть обратная сторона: сама решетка создает дополнительное сопротивление и немного ухудшает вентиляцию при естественной тяге, компенсировать это можно только увеличением диаметра решетки и клапана против расчетного.

Если готового клапана нет на самой вытяжке или вентиляторе, узел ставят отдельно в трассе воздуховода, в точке, до которой удобно добраться для обслуживания. Для клапана в толще стены или в глубине канала стоит сразу предусмотреть скрытый монтажный люк (евролюк): пружины у «бабочек» со временем растягиваются, и рано или поздно устройство придется снимать для замены.

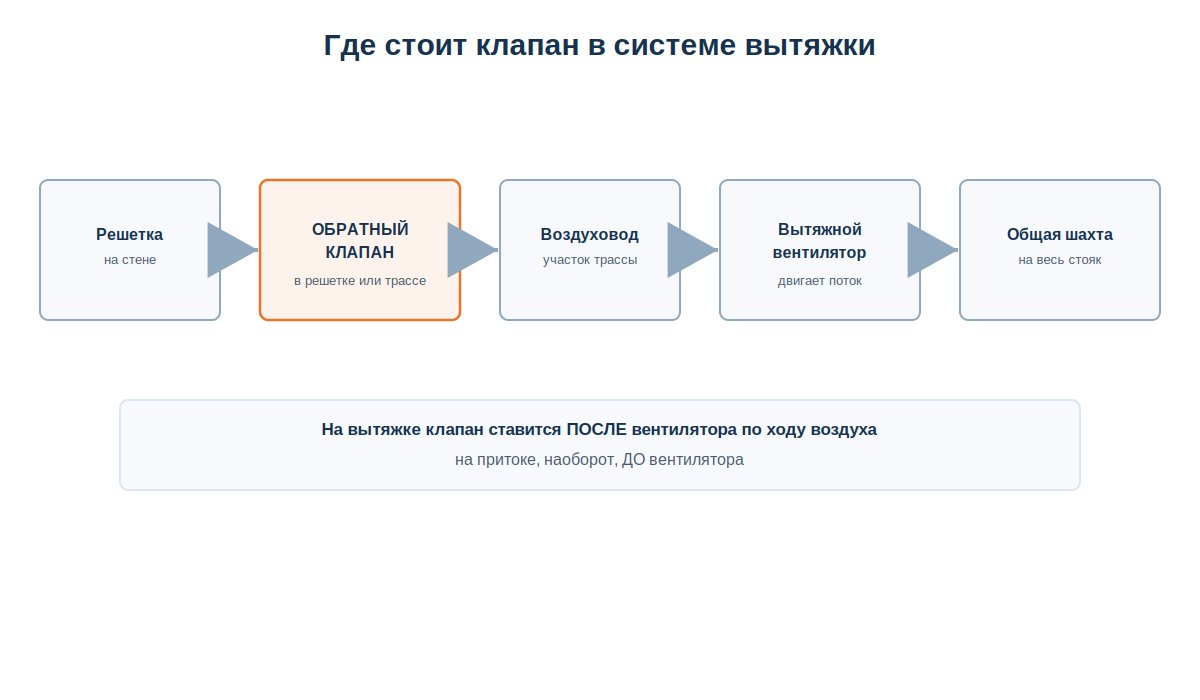

Правило расположения простое: на вытяжке клапан ставится после вентилятора по ходу воздуха, а на притоке клапан ставится до вентилятора. В санузлах клапан обычно уже встроен производителем в сам вытяжной вентилятор, так что отдельно ставить его не требуется. А вот на кухне, если вытяжка над плитой и обычный вентилятор объединены в один канал через тройник, нужны два клапана: по одному на каждое устройство, иначе при работе одного воздух пойдет обратным ходом через второе.

Отдельно стоит вопрос комплектации: в приточно-вытяжных установках обратный клапан обычно уже входит в состав узла на улице, чтобы зимой холодный воздух не заходил в систему через остановленный вентилятор. Подробнее о том, как устроена такая установка целиком, читайте в нашей статье про приточно-вытяжные установки.

Монтаж обратного клапана своими руками

Ставить клапан в готовый канал или решетку можно самостоятельно, без специнструмента. Из инструментов пригодятся отвертка или шуруповерт, силиконовый герметик, острый нож или ножовка по металлу под размер отверстия, и перчатки. Работа обычно занимает не больше получаса.

Перед установкой обесточьте вентилятор в канале, если он там стоит, снимите старую решетку и тщательно очистите шахту от пыли и паутины: любой мусор в канале будет мешать лепесткам ходить свободно. На корпусе каждого клапана есть стрелка, которая показывает правильное направление потока: от помещения в шахту, и ставить его нужно строго по ней, иначе клапан будет держать тягу наоборот.

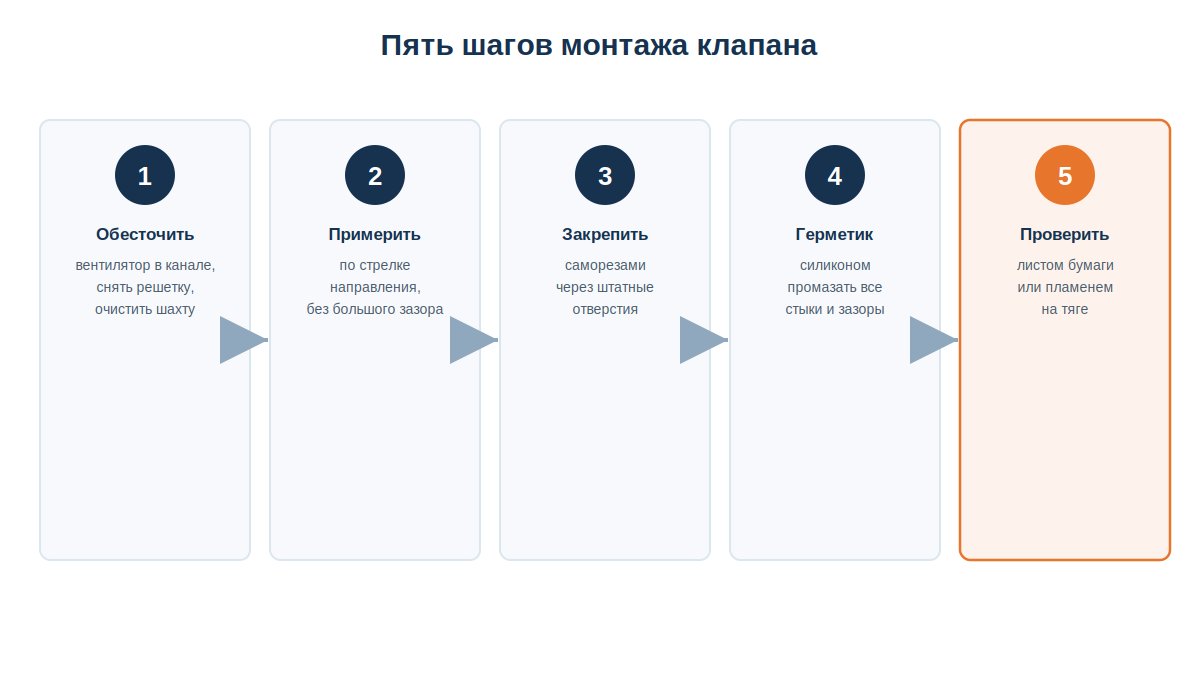

Порядок работы удобно свести в короткий список:

• Примерьте клапан в отверстие. Он должен входить плотно, без большого зазора: щель по контуру потом придется герметизировать отдельно.
• Закрепите корпус саморезами через штатные отверстия по периметру.
• Промажьте все стыки и технологические зазоры силиконовым герметиком. Именно здесь чаще всего остаются щели, через которые тяга подсасывает воздух в обход клапана.
• Проверьте, что лепесткам или мембране ничто не мешает свободно ходить, задевать корпус или соседние элементы решетки они не должны.

После монтажа работу стоит проверить сразу. Поднесите к решетке зажженную спичку или лист бумаги при включенной вытяжке: пламя или бумага должны отклоняться в сторону решетки, а после выключения вытяжки клапан закроется и тяга практически исчезнет. Второй тест: включить любую другую вытяжку в квартире, которая создает обратный поток в этом канале, створки должны захлопнуться мгновенно, без задержки и без щели.

Отдельно про монтаж в саму декоративную решетку, а не в глубину канала: там принцип креплений и герметизации тот же, что и при обычной замене вентиляционной решетки, подробный порядок мы разбирали в статье про монтаж вентиляционных решеток.

Хлопает, стучит, не закрывается: типичные проблемы эксплуатации

Самая частая жалоба: лепестки шумят и хлопают при каждом включении вытяжки, ударяясь о седло корпуса при переменной тяге в канале. Чаще всего на это жалуются владельцы клапанов-бабочек: два лепестка бьют по седлу заметнее, чем одна створка, и заодно немного снижают полезное сечение потока. Решается это либо демпферами из мягкой пористой резины, приклеенными на корпус в точке удара, либо тонким слоем силикона на кромки неподвижной части клапана: он смягчает контакт при закрытии. Часть монтажников в такой ситуации просто немного ослабляют пружину заслонки, чтобы снизить силу удара.

Если клапан перестал закрываться герметично или начал заедать, в девяти случаях из десяти причина одна: грязь. Жир, пыль и мелкий мусор оседают на оси и кромках лепестков, из-за чего они перестают плотно прилегать к уплотнителю, тяга и герметичность заметно падают. Клапан нужно периодически снимать и чистить, а место установки заранее выбирать так, чтобы к нему был свободный доступ, иначе ревизия и обслуживание превращаются в отдельный ремонт.

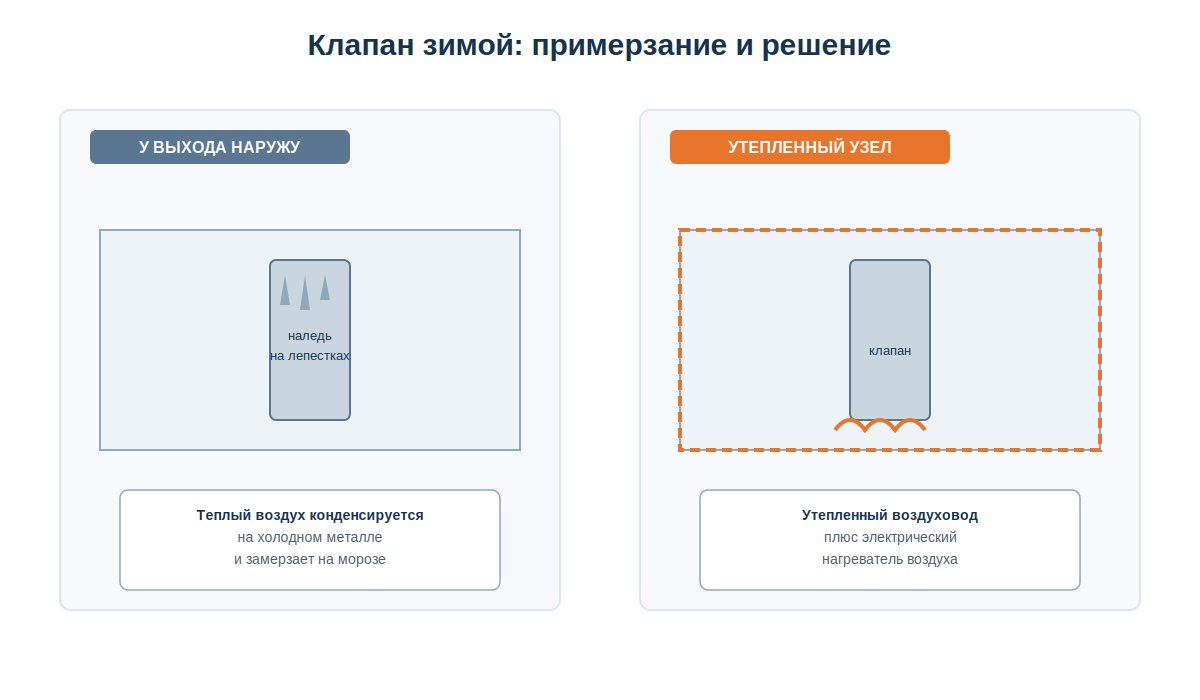

Отдельная тема: примерзание зимой, актуальная для Пермского края и любого другого региона с устойчивыми морозами. Не все клапаны одинаково переносят минусовую температуру: двустворчатые лепестковые модели быстро покрываются льдом на шарнирах и перестают нормально закрываться, и чем ближе клапан установлен к выходу наружу, тем выше риск обледенения: теплый воздух изнутри конденсируется на холодном металле и на морозе превращается в наледь на лепестках.

Для холодного климата поставщики предлагают отдельное решение: зимний комплект приточной вентиляции, куда входят утепленный воздуховод, обратный клапан и электрический нагреватель воздуха. На промышленном уровне идут еще дальше: существуют утепленные клапаны (КВУ) с трубчатыми электронагревателями или греющим кабелем в зоне сопряжения лопастей, рассчитанные на работу до −60 градусов. Для квартиры это избыточно, но сам принцип показывает, что проблема примерзания решаема на любом масштабе оборудования.

Часто задаваемые вопросы

Нужен ли обратный клапан в вентиляции? Да, если у вас общая вытяжная шахта в многоквартирном доме или вы регулярно сталкиваетесь с чужими запахами и сквозняком из решетки. В частном доме с независимым каналом клапан не обязателен, но полезен как защита от насекомых и обратного хода при сильном ветре.

Что такое обратный клапан «нормально открытый»? Это гравитационная конструкция без пружины: в состоянии покоя лепесток слегка приоткрыт под собственным весом и полностью раскрывается уже от слабого потока, а закрывается только при развороте тяги. Такой тип чаще ставят в системах с чисто естественной вентиляцией, где напора на преодоление пружины попросту нет.

Почему не работает обратный клапан на вентиляции? Три самые частые причины: грязь и жир на оси и лепестках, из-за которых механизм заедает; неверно подобранный диаметр, когда клапан меньше или больше сечения канала и по контуру остаются щели; и попытка поставить пружинный клапан в систему со слабой естественной тягой, которая физически не может его открыть.

Какой обратный клапан лучше для вентиляции? Единого ответа нет, тип зависит от места установки. Для принудительной вытяжки на кухне и в санузле обычно берут пружинную «бабочку», для чисто естественной вентиляции легкую гравитационную створку, а для крупных прямоугольных каналов жалюзийный клапан.

Что в итоге

Обратный клапан — это недорогое и в целом несложное в установке решение против обратной тяги, но он лечит следствие, а не причину слабой вентиляции. Тип клапана и место его установки решают больше, чем цена конкретной модели: пружинная «бабочка» в системе с естественной тягой попросту не откроется, а дешевая мембрана быстро залипнет от пыли. Для холодного климата отдельно стоит учитывать риск примерзания и выбирать модель с запасом, а не самую бюджетную. Если вы только на этапе подбора вентилятора и воздуховодов под систему целиком, начните с общего расчета вентиляции: клапан туда впишется как один из последних элементов.

Если на вашем объекте стоит похожая задача, напишите нам в любом удобном мессенджере. Инженер подберет клапан под диаметр канала и тип вашей вентиляции и пришлет спецификацию с ценами.
