Виды вентиляции: чем отличаются естественная и механическая, приточная и вытяжная системы

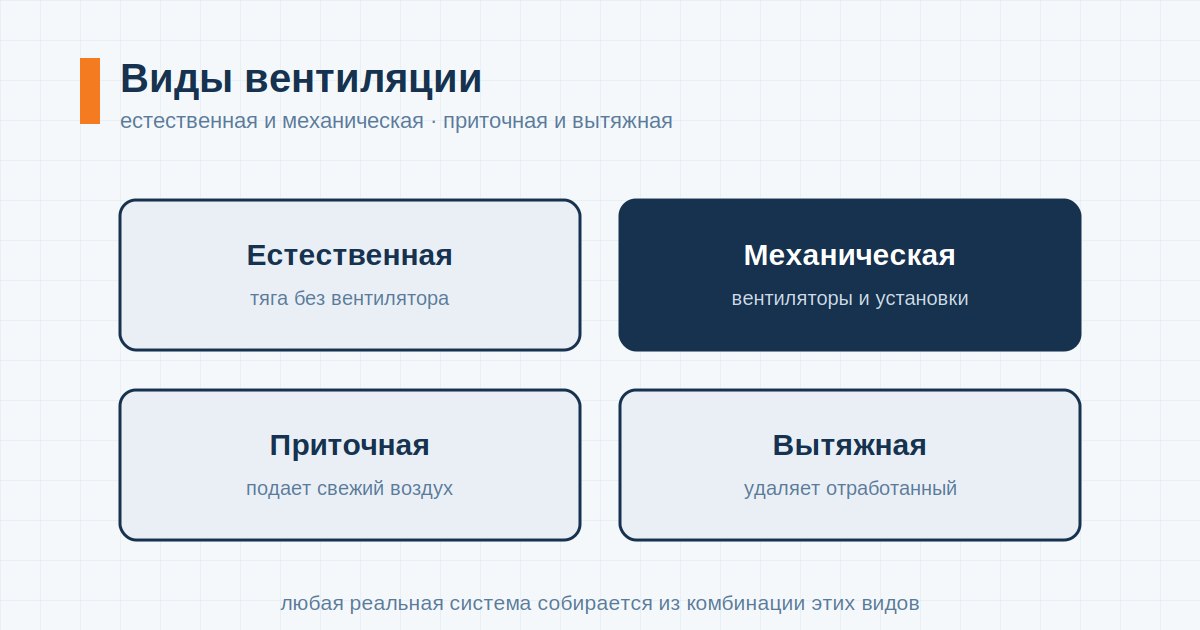

В любом разговоре про вентиляцию звучат четыре пары слов: естественная или механическая, приточная или вытяжная. Звучат как конкурирующие варианты, а на деле это разные признаки одной классификации, и реальная система в квартире или цехе обычно собрана из их комбинации. Разберем виды вентиляции по нормативке и рабочие схемы для жилья, офиса и производства.
Как нормы делят вентиляцию

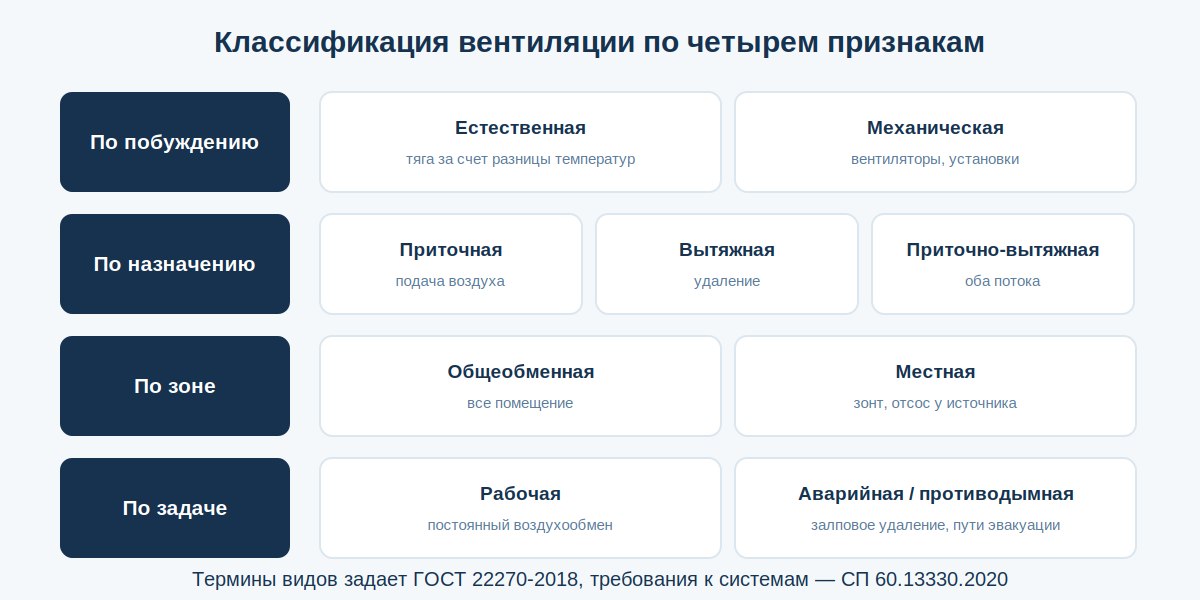

Термины задает ГОСТ 22270-2018, а требования к системам собраны в СП 60.13330.2020, который прямо ссылается на этот ГОСТ, а классификация идет по четырем независимым признакам.
По способу побуждения вентиляция бывает естественной или механической. У естественной воздух движется за счет разности удельных весов холодного и теплого воздуха, у механической его двигают вентиляторы.
По назначению различают приточную, вытяжную и приточно-вытяжную. Приточная подает воздух в помещение, вытяжная удаляет, приточно-вытяжная делает и то и другое согласованно.
По зоне обслуживания различают общеобменную и местную. Общеобменная меняет воздух во всем помещении, местная работает точечно, как кухонный зонт над плитой, вытяжной шкаф в лаборатории или отсос у станка.
По задаче различают рабочую и аварийную. Рабочая ведет постоянный воздухообмен, аварийная включается при выбросах вредных веществ, а противодымная (ее регламентирует СП 7.13130-2013 с изменениями 1–3) защищает пути эвакуации при пожаре.
Естественная вентиляция: как работает тяга
Классика многоквартирных домов включает вытяжные решетки на кухне и в санузле, шахту на кровлю и приток через окна и клапаны. Двигатель системы — это разность удельных весов, потому что холодный уличный воздух тяжелее теплого комнатного, столб воздуха в шахте создает перепад давления, и воздух идет сам. Расчетное гравитационное давление определяют по формуле ΔP = h·g·(ρн − ρв), где h (высота столба от решетки до устья шахты) работает на вас, ведь чем выше канал, тем сильнее тяга. Расчет ведут для температуры наружного воздуха +5 °C.
Отсюда два врожденных ограничения, и первое в том, что тяга зависит от погоды. Летом, когда температура на улице сравнивается с комнатной, перепад исчезает и вытяжка почти останавливается, а при жаре тяга может и опрокинуться. Второе в том, что тяга слабая. Скорости в каналах закладывают на уровне 1–2,5 м/с, поэтому сечения нужны большие, а длина трассы ограничена.
Плюсы честные: ноль электричества, ноль шума, ничего не ломается. Поэтому естественная вытяжка остается базой жилья, а ее слабость компенсируют точечно, канальным вентилятором на санузел или кухню.
Механическая: вентиляторы решают
Механическое побуждение снимает оба ограничения, потому что вентилятор дает стабильный расход в любую погоду и продавливает длинные трассы. Платите электричеством, шумом (решается подбором и шумоглушителями) и обслуживанием. Вентиляторы бывают разными, от осевых до крышных, а их сравнение собрано в статье про виды вентиляторов.
Механическая вытяжная дает самый частый апгрейд жилья: вентилятор в санузле, кухонный зонт, канальник на ветку. Приток остается естественным, через клапаны и окна.
Механическая приточная подает воздух принудительно, с фильтрацией и подогревом, от компактного бризера на комнату до приточной установки на дом.
Приточно-вытяжная ведет оба потока через один агрегат, возвращает тепло вытяжки притоку через рекуператор, а зимний недостаток тепла добирает калорифер. Как это устроено, описано в статье про приточно-вытяжные установки. Для дома от 100 м² это обычно оптимум по комфорту и счетам за отопление. А чем пластинчатый теплообменник отличается от роторного и когда он окупается, рассказано в статье про рекуператоры для вентиляции.
Общеобменная и местная: весь объем или точка
Общеобменная вентиляция считается по нормам воздухообмена помещений: кухня с электроплитой 60 м³/ч, с газовой 100, ванная 25, совмещенный санузел 50 (СП 54.13330). А как перевести нормы в расход и сечения, описано в статьях про расчет вентиляции и расчет воздуховодов.
Местная вытяжная забирает вредности прямо у источника, пока они не разошлись по помещению, например кухонный зонт, вытяжной шкаф, бортовой отсос у ванны с реагентами и лабораторные укрытия. Правило инженера: удалить загрязнение у источника всегда дешевле, чем разбавлять его общеобменным воздухом по всему цеху. Поэтому производственная схема обычно строится как гибрид из местных отсосов по точкам и общеобменной вентиляции на фон.
Местная приточная — это воздушные души и завесы: направленный поток на рабочее место или отсечка холода на воротах.
Аварийная и противодымная: на случай ЧП
Аварийная вентиляция стоит в помещениях, где возможен залповый выброс вредных или взрывоопасных веществ, и включается по датчикам, быстро удаляя загрязненный воздух. Противодымная идет отдельной дисциплиной по СП 7.13130-2013, где дымовые вытяжные системы удаляют продукты горения с путей эвакуации, а приточные подпирают воздухом лестничные клетки и лифтовые шахты, чтобы дым туда не шел. В жилых и общественных зданиях это обязательная часть проекта, и оборудование там специальное, с пределами огнестойкости.
Какая комбинация нужна вам
Квартира опирается на естественную вытяжку дома и приточные клапаны. Апгрейд делают канальными вентиляторами на санузел и кухню с обратным клапаном на вытяжном канале, чтобы воздух из общей шахты не шел назад в квартиру (какие клапаны бывают и как их ставить, описано в статье об обратных клапанах для вентиляции). Максимумом служит компактная приточно-вытяжная установка с рекуператором.
В частном доме своих шахт нет и надеяться не на что, поэтому основой служит механическая приточно-вытяжная с рекуперацией и зонт на кухне.
Офис и коммерция получают общеобменную приточно-вытяжную по расчету на людей, местные вытяжки на кухни и серверные и противодымную по проекту.
Производство работает как гибрид из местных отсосов у источников, общеобменной вентиляции на разбавление остатков и аварийной по технологии.
FAQ
Можно ли обойтись только естественной вентиляцией?
В квартире с работающими шахтами и клапанами зимой да, а летом и в жару тяга проседает и без вентилятора вытяжки фактически нет.
Чем приточная вентиляция отличается от кондиционера?
Кондиционер охлаждает тот же внутренний воздух, и свежего он не добавляет. Приточная система подает воздух с улицы, так что это дополняющие друг друга системы.
Что такое рекуперация и в каком виде вентиляции она есть?
Это возврат тепла вытяжного воздуха приточному, и работает он только в приточно-вытяжных системах, где оба потока идут через один теплообменник.
Нужна ли механическая вентиляция в новостройке с пластиковыми окнами?
Чаще да, ведь герметичные окна отрезают приток, а штатная шахта без притока не тянет. Минимум — это приточные клапаны, а по-хорошему нужен механический приток.
Что в итоге
Виды вентиляции — это четыре признака, из которых собирается система: побуждение (естественное или механическое), назначение (приток, вытяжка или оба), зона (все помещение или точка) и задача (рабочая или аварийная). Жилье живет на комбинации «естественная вытяжка и механические усилители», дом и коммерция строятся на механических приточно-вытяжных схемах, производство добавляет местные отсосы и аварийные системы, а подбирается все от норм воздухообмена. А какую именно комбинацию заложить в конкретном здании, решают на стадии проекта вентиляции, где сводят нормы, планировку и подбор оборудования в рабочую документацию.
