Как выбрать канальный прямоугольный вентилятор ВКП: типоразмеры, характеристики и подбор по расходу

У вентилятора ВКП 60-35 паспортный расход доходит до 4300 м³/ч. На объекте с реальной сетью воздуховодов, парой поворотов и решеткой на конце он этот расход не выдаст, и такова обычная физика сети. Прямоугольный канальный вентилятор выбирают по сочетанию сечения канала, расхода и сопротивления, которое эта сеть создает.

Прямоугольный корпус ВКП решает конкретную задачу и позволяет встать в разрыв уже существующего прямоугольного канала без перехода на круглое сечение. Статья объясняет, как устроен такой вентилятор, как он соотносится с круглым канальным и какие типоразмеры и характеристики у него бывают. Еще в ней показано, как подобрать модель под расход и сеть и что вылезает на монтаже, если сечение или прямые участки взяты на глаз.

Что такое ВКП и где он применяется

Канальный прямоугольный вентилятор серии ВКП — это устройство с рабочим колесом радиального типа в прямоугольном корпусе из оцинкованной стали. Колесо закручивает воздух по спирали корпуса, тогда как осевой вентилятор гонит его по прямой, поэтому при той же мощности радиальная схема выдает больше давления. Вентилятор монтируется в разрыв прямоугольного воздуховода, потому что на торцах корпуса стоят фланцы, к которым присоединяется канал с обеих сторон. Чем радиальная и осевая схема различаются, рассказано в статье про виды вентиляторов.

Такие вентиляторы работают в приточных и вытяжных сетях промышленных, общественных и жилых зданий, то есть везде, где сеть воздуховодов уже спроектирована прямоугольной и переводить ее на круглое сечение ради вентилятора невыгодно. У производителей есть и отдельная линейка под кухонную вытяжку общепита (индекс КХ в обозначении, подробнее в разделе про модификации ниже). Дело в том, что перемещаемый воздух там горячий и с жиром, и обычный корпус для этого не годится.

На рынке прямоугольные вентиляторы под собственным обозначением «ВКП» выпускают несколько российских производителей: Тепломаш, завод «Вентилятор», «Вентинформ» и «Армавент», у каждого своя линейка типоразмеров и модификаций. Отдельная группа брендов делает похожее оборудование того же класса, но под другими названиями, а именно Zilon (серия ZFP), Shuft (RF-B VIM, Tornado), Ostberg (RK, RKB, RKB EC), ВЕЗА («Канал-Кварк-П», «Канал-ПКВ»), ГК Ровен (VCN, VCP). Технически это тот же принцип, разница только в маркировке каталога, поэтому при подборе по параметрам стоит смотреть все эти линейки.

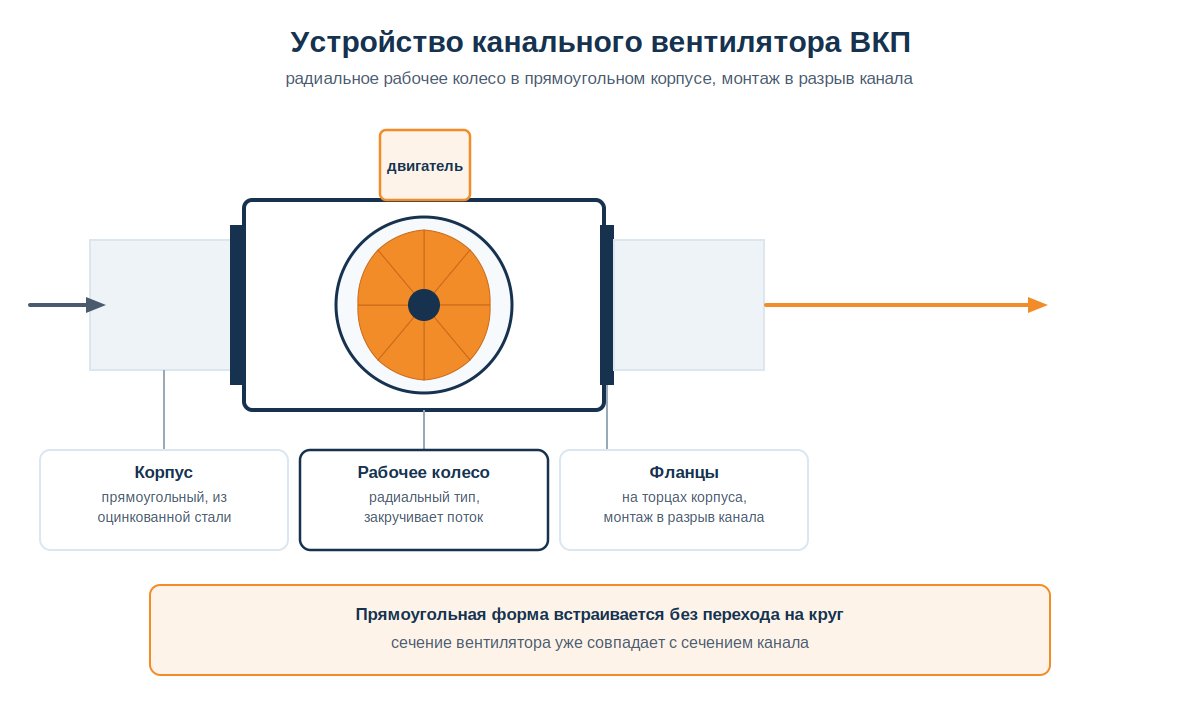

Устройство канального прямоугольного вентилятора ВКП в разрезе с рабочим колесом
Рабочее колесо радиального типа стоит в прямоугольном корпусе, вентилятор монтируется в разрыв канала фланцами.

ВКП против круглых ВК: когда выгоднее какая форма

Прямой вопрос «что лучше, круглый или прямоугольный» звучит часто, но ответ короткий. Форму вентилятора задает уже проложенная сеть, и под круглый воздуховод берут круглый вентилятор, а под прямоугольный ставят ВКП. Выбор самих круглых канальных вентиляторов описан в статье про канальные вентиляторы, а здесь идет только сравнение по форме.

Круглый канальный вентилятор — это самый распространенный вариант для бытовых и полупрофессиональных систем, ведь у него шире выбор типоразмеров и ниже цена при том же расходе. У круглого воздуховода при этом ниже аэродинамическое сопротивление и меньше риск засора, потому что в сечении нет углов, где скапливается пыль и оседает конденсат. Прямоугольный ВКП встает туда, где сеть уже спроектирована с прямоугольными шахтами, и нужно компактно вписаться в подвесной потолок или техническое пространство без перехода на круг. Чаще это более крупные системы, торговые залы, цеха, кухни общепита.

Довод в пользу ВКП — это отсутствие переходника, ведь вентилятор монтируется в разрыв прямоугольного канала теми же фланцами, без дополнительного узла перехода на круглое сечение. Такой узел съедает и место в шахте, и часть давления сети. У обычного канального ВК на входе и выходе часто стоит переходник с круга на прямоугольник или обратно, и на каждом таком переходе часть давления сети теряется впустую, просто на смене формы потока.

Типоразмеры ВКП: сечения, производительность и давление

Здесь конкуренты обычно дают либо разрозненные цифры по одной-двум моделям, либо не дают вообще ничего, кроме общей фразы «широкий модельный ряд». Собрали основные типоразмеры серии ВКП в одну таблицу: сечение, расход, давление на закрытой заслонке.

Типоразмер Сечение, мм Расход, м³/ч Давление*, Па Напряжение Обороты, об/мин Масса, кг
ВКП-40-20-4Е 400×200 1200 ≈260 220В/1ф 1280 12
ВКП-40-20-4D 400×200 1200 ≈235 380В/3ф 1270 10
ВКП-50-25-4Е 500×250 1800 ≈300 220В/1ф 1300 18
ВКП-50-25-4D 500×250 1600 ≈320 380В/3ф 1320 18
ВКП-50-25-6D 500×250 1500 ≈125 380В/3ф 930 18
ВКП 50-30-4Е 500×300 2450 ≈365 220В/1ф 1400 29
ВКП 50-30-4D 500×300 2500 ≈380 380В/3ф 1330 21
ВКП 60-30-4Е 600×300 2700 ≈420 220В/1ф нет данных нет данных
ВКП 60-30-4D 600×300 3500 ≈450 380В/3ф нет данных нет данных
ВКП 60-35-4Е 600×350 4200 ≈585 220В/1ф 1360 38
ВКП 60-35-4D 600×350 4300 ≈625 380В/3ф 1360 34
ВКП 70-40-4D 700×400 5600 ≈770 380В/3ф 1340 60
ВКП 80-50-4D 800×500 6500 ≈1000 380В/3ф 1400 78

*Давление указано при нулевом расходе (закрытая заслонка) — это верхняя точка паспортной характеристики. Строка 60-30 собрана по данным двух независимых производителей (Тепломаш, завод «Вентилятор»): их цифры расхода и уровня шума совпадают, но в паспорте третьего производителя нашлось расхождение по этому же типоразмеру. Поэтому мощность и обороты для этой строки в таблице не приводим, чтобы не смешивать несогласованные данные.

Типоразмер вентилятора выбирают по сечению уже существующего канала. Если канал в проекте 600×350 мм, смотреть стоит именно строку 60-35, потому что подгонять сечение канала под ближайший типоразмер вентилятора, чтобы сэкономить на переходнике, обычно дороже, чем взять модель под уже готовую трассу. Разница в расходе между соседними типоразмерами в таблице заметная: у 50-30 это 2450-2500 м³/ч, у 60-30 уже 2700-3500 м³/ч. Поэтому промежуточных решений вроде «взять с запасом на глаз» здесь лучше избегать, а сечение либо подходит под канал, либо нет.

Код в обозначении читается просто, ведь цифры показывают размер всасывающего отверстия в сантиметрах, а буква после них — это тип питающего напряжения. Е значит 220В однофазный двигатель, D значит 380В трехфазный. Цифра перед буквой (4 или 6) означает число полюсов двигателя, и у 4-полюсных моделей обороты около 1270-1400 в минуту, а у 6-полюсных заметно ниже, 810-930, зато и шум тише.

Кроме базовой ВКП у производителей есть модификации под отдельную задачу. ВКП-Б отличается лопатками рабочего колеса, загнутыми назад против направления вращения (у базовой модели они загнуты вперед), и это дает более высокий КПД при той же мощности двигателя. ВКП-Ш выпускается в шумоизолированном исполнении, где корпус двойной, а между стенками проложен звукопоглощающий минеральный наполнитель толщиной не меньше 5 см. Производитель не публикует точных цифр снижения шума для шумоизолированной модификации, только общее описание, что конструкция дает дополнительное поглощение, поэтому закладывать конкретное число децибел на этапе проекта не стоит.

ВКПН выносит электродвигатель наружу канала, так что он не контактирует с потоком воздуха. У этой линейки есть исполнения под разные среды: КХ для кухонной вытяжки (горячий воздух с жиром до +120°C), К в коррозионностойком варианте из нержавеющей стали, В и ВК во взрывозащищенном исполнении, отдельно и в сочетании с коррозионной стойкостью.

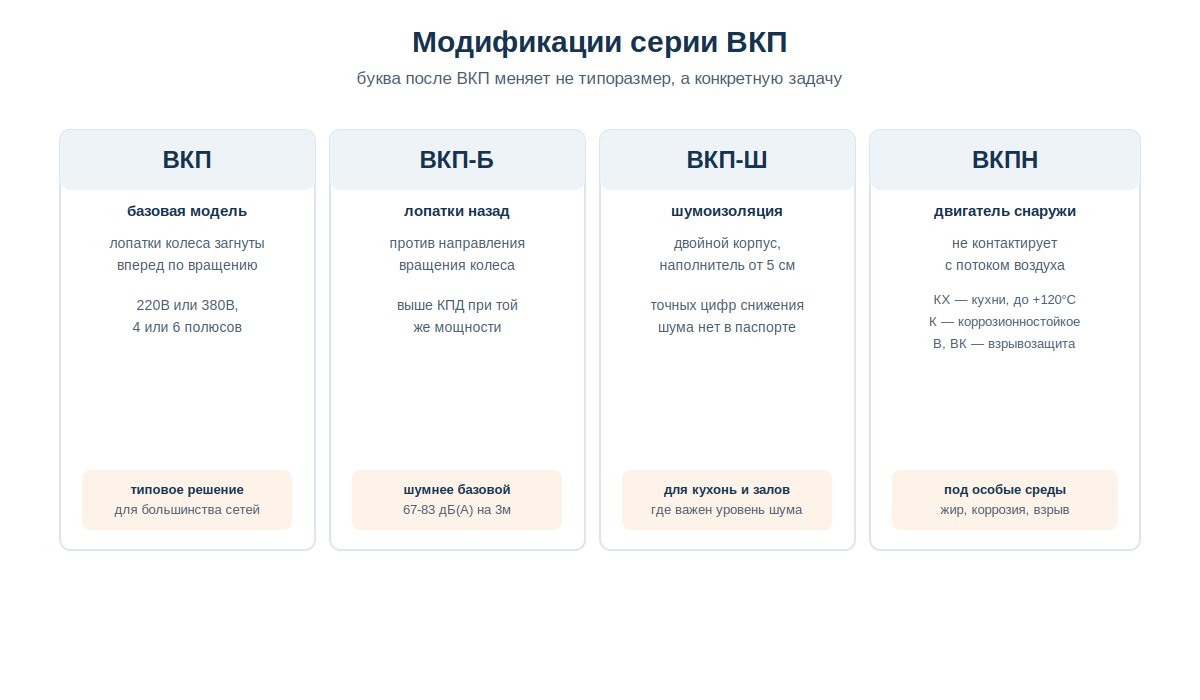

Модификации канальных прямоугольных вентиляторов ВКП, ВКП-Б, ВКП-Ш, ВКПН
Буква после ВКП задает конкретную задачу: КПД, шум или расположение двигателя.

Отдельно стоят взрывозащищенные модели серии ВКПН-В и ВКПН-ВК: они сертифицированы по маркировке взрывозащиты II Gb c IIB T4 или II Gb c IIC T4, рассчитаны на зоны 1 и 2 по ГОСТ 30852.0-2002 и выпускаются в типоразмерах от 30×15 до 100×50 см. Такое оборудование ставят в нефтепереработке, газопереработке и химической промышленности, где обычный вентилятор в принципе нельзя монтировать в опасной зоне. Посмотреть модели прямоугольных ВКП можно на странице каталога.

Ключевые характеристики при выборе

Расход и давление в паспорте всегда идут парой, и разделять их при выборе не получится. Расход без учета давления сети говорит только о том, сколько воздуха вентилятор может прогнать в идеальных условиях свободного выхода. Ниже идут параметры, которые реально влияют на выбор модели.

Напряжение и число полюсов задают мощность, шум и обороты. У 220-вольтовых однофазных моделей (Е) и 380-вольтовых трехфазных (D) обороты близкие при одинаковой полюсности, а разница в схеме подключения и допустимой мощности. У 4-полюсных моделей обороты 1270-1400 в минуту, у 6-полюсных 810-930, поэтому та же серия на меньшей скорости работает тише, но и расход ниже.

Уровень шума у базовой ВКП зависит от типоразмера и модели. У ВКП 60-30-4Е на 3 метрах это около 62 дБ(А), у 4D-модели того же размера чуть меньше, 58 дБ(А), а у более мощного ВКП 70-40-4D уже 65 дБ(А). У модификации ВКП-Б диапазон шума шире, от 67 до 83 дБ(А) на 3 метрах в зависимости от типоразмера, ведь конструкция с лопатками назад дает выше КПД, но не тише работу. Без шумоизолированного корпуса ВКП-Ш прямоугольный вентилятор на кухне общепита или в торговом зале легко выходит за комфортный уровень, и это нужно закладывать на этапе выбора.

Выбор между 220В и 380В на объекте часто определяет то, что уже подведено к щитку. По таблице выше видно, что для крупных типоразмеров, 70-40 и 80-50, однофазных 220-вольтовых версий у производителя вообще нет, только 380-вольтовая трехфазная. Чем крупнее сечение и выше мощность двигателя, тем реже встречается однофазный вариант. На объекте с уже проложенной трехфазной линией переплачивать за однофазную модель смысла нет, а для небольшого типоразмера в помещении с одной фазой на щитке выбор часто предопределен еще до расчета расхода.

Как подобрать вентилятор по расходу воздуха и сопротивлению сети

Расход воздуха для прямоугольного канала считается по простой формуле: L равно произведению площади сечения на скорость воздуха, умноженному на 3600 (переводит метры в секунду в кубометры в час). Скорость закладывают в диапазоне 4-8 м/с, причем на магистральных участках, которые обслуживают весь объект, скорость выше. На длинных ответвлениях и ближе к решетке ее снижают до 3-5 м/с, чтобы не разгонять шум.

Возьмем канал 600×350 мм и посчитаем на нем расход при скорости 5,3 м/с, и при площади сечения 0,21 м² расход получается около 4000 м³/ч. Это сечение совпадает с типоразмером ВКП 60-35 напрямую, поэтому вентилятор для такого канала подбирается без пересчета на другое сечение. Обе модели этого типоразмера, 60-35-4Е и 60-35-4D, дают паспортный максимум выше расчетных 4000 м³/ч, и разница здесь компенсирует то, что реальная производительность в сети всегда ниже паспортной.

Паспортные характеристики вентилятор показывает на стенде со свободными входным и выходным сечениями, без метра воздуховода. В реальной сети на пути воздуха стоят прямые участки с трением, повороты, фильтр, обратный клапан, решетка, иногда шумоглушитель, и каждый элемент забирает часть давления. Подбор идет по рабочей точке, то есть по месту, где кривая давления вентилятора пересекается с кривой сопротивления сети. Требуемое давление при этом складывается из потерь на трение по длине канала и местных потерь на каждом элементе сети. К расчетному значению обычно добавляют запас порядка 10-15% на неучтенные сопротивления, износ и постепенное загрязнение фильтров.

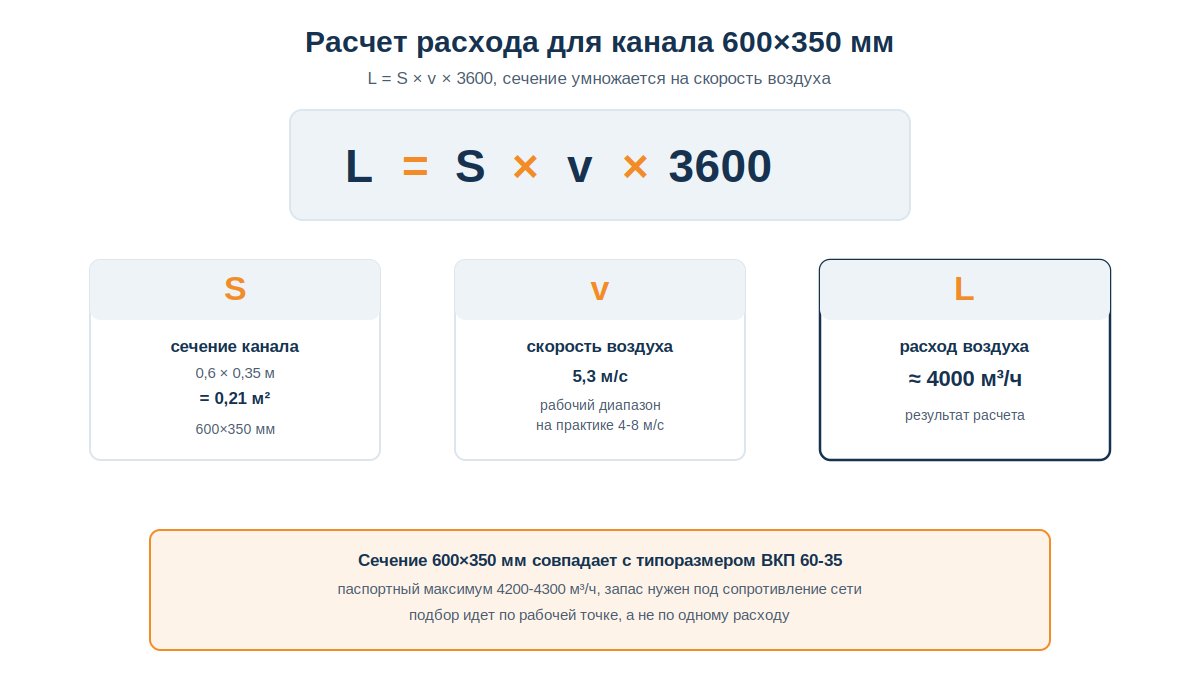

Пример расчета расхода воздуха для канального вентилятора по сечению 600 на 350 мм
Тот же канал 600×350 мм на разной скорости дает разный расход, поэтому скорость выбирают осознанно.

Дальше расчет сети, то есть длину участков, число поворотов и клапанов, стоит считать по конкретному проекту, а подробная методика изложена в статье про расчет воздуховодов. Здесь важен сам принцип: сечение канала и целевую скорость закладывают первыми, а модель вентилятора подбирают уже под получившийся расход и посчитанное сопротивление. Место вентилятора среди остальных этапов подбора оборудования описано в статье про проектирование вентиляции.

На монтаже: подключение и требования к прямым участкам

На монтаже это вылезает так: вентилятор поставили впритык к повороту канала, паспортный расход не набирается, и все начинают искать неисправность там, где ее нет. Рабочему колесу перед входом и после выхода нужен спокойный, ровный поток, а сразу после поворота или тройника он турбулентный.

Правило, которое встречается у поставщиков прямоугольных вентиляторов, такое: перед входом в вентилятор нужен прямой участок длиной не меньше одной максимальной ширины его корпуса, после выхода, не меньше трех. На входе колесо чувствительно к неравномерности потока, на выходе воздуху нужно время, чтобы выровняться после закрутки в корпусе, прежде чем он снова встретит поворот или разветвление сети.

Из опций к ВКП обычно берут гибкие вставки на присоединении к воздуховоду для виброразвязки, регулятор скорости или частотный преобразователь для плавного пуска и подстройки под реальную нагрузку сети. Обратный клапан на входе или выходе не позволяет холодному воздуху идти назад через неработающий вентилятор, ведь створка открывается потоком при работе и закрывается сама при остановке.

При пусконаладке направление вращения рабочего колеса проверяют кратковременным включением двигателя, до 10 секунд. Если колесо крутится не в ту сторону, которую показывает стрелка на корпусе, фазы на клеммах двигателя меняют местами, обычно достаточно переставить два соседних провода. Пропустить эту проверку и запустить систему как есть, тоже вариант, только вентилятор в этом случае будет работать на заметно меньшем давлении и расходе, чем в паспорте, а найдут это уже при пусконаладочных замерах.

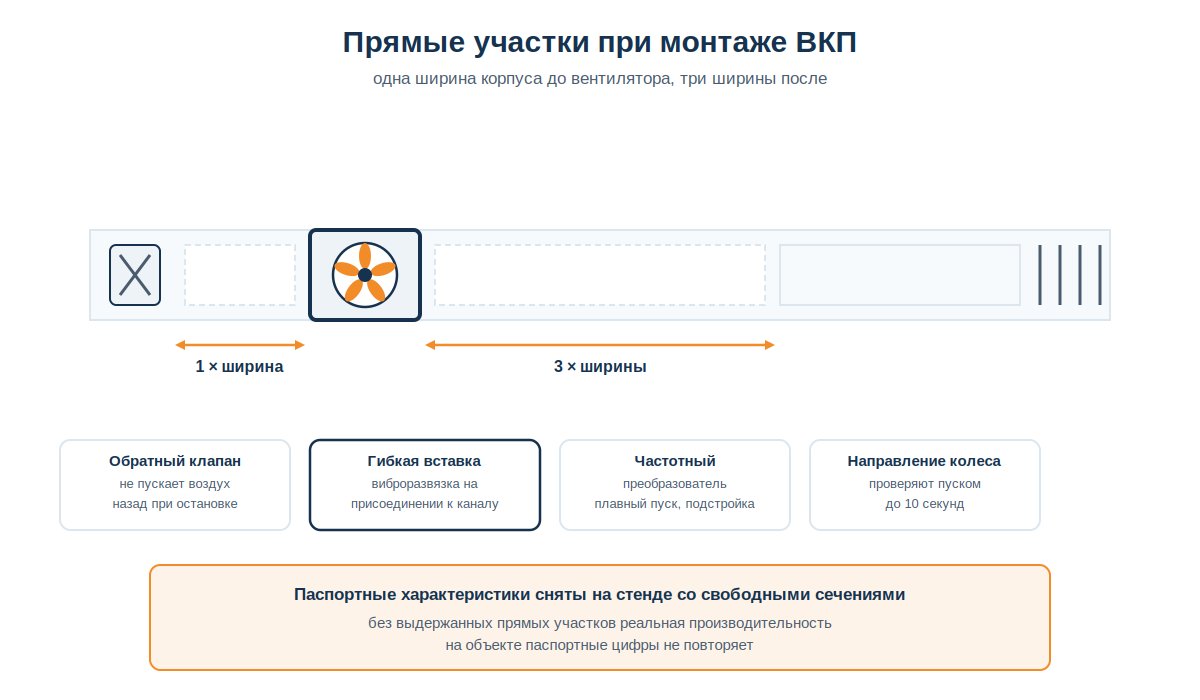

Требования к прямым участкам воздуховода при монтаже канального прямоугольного вентилятора
Один пролет ширины до вентилятора и три после, иначе паспортные цифры на объекте не повторяются.

Частые ошибки при выборе и монтаже ВКП

Через сезон эти ошибки всплывают одинаково: система вроде работает, но не так, как заложено в проекте.

Первая ошибка состоит в подборе только по расходу без учета сопротивления сети. Берут вентилятор, у которого паспортный максимум чуть выше нужного расхода, и не считают потери на поворотах, фильтре и решетке. На объекте с реальной сетью такой вентилятор недодувает, и разница может быть заметной, если поворотов и элементов обвязки на трассе много.

Вторая ошибка состоит в экономии на шумоизолированном корпусе там, где это критично. На кухне общепита или в торговом зале базовая ВКП без исполнения Ш легко выходит за комфортный уровень шума. Переделывать обвязку под шумоглушитель после монтажа выходит дороже, чем сразу взять исполнение Ш.

Третья ошибка состоит в том, что прямые участки при монтаже берут на глаз, хотя есть правило «одна ширина до, три после». Проект проектом, а на объекте вентилятор часто оказывается зажат между двумя поворотами просто потому, что так было проще развести трассу. Паспортная производительность в такой обвязке не повторяется, и переделка после сдачи объекта обходится дороже, чем перекладка канала на этапе монтажа.

Четвертая ошибка состоит в том, что пропускают проверку направления вращения при пусконаладке. Кажется, что раз вентилятор гудит и воздух из решетки идет, значит все в порядке. При неверном подключении фаз колесо крутится в обратную сторону, вентилятор все равно создает поток, но на заметно меньшем расходе и давлении, чем в паспорте. Обнаруживают это обычно позже, когда система уже не справляется с нагрузкой на пике, и разбираться приходится на действующем объекте.

Коротко для монтажа

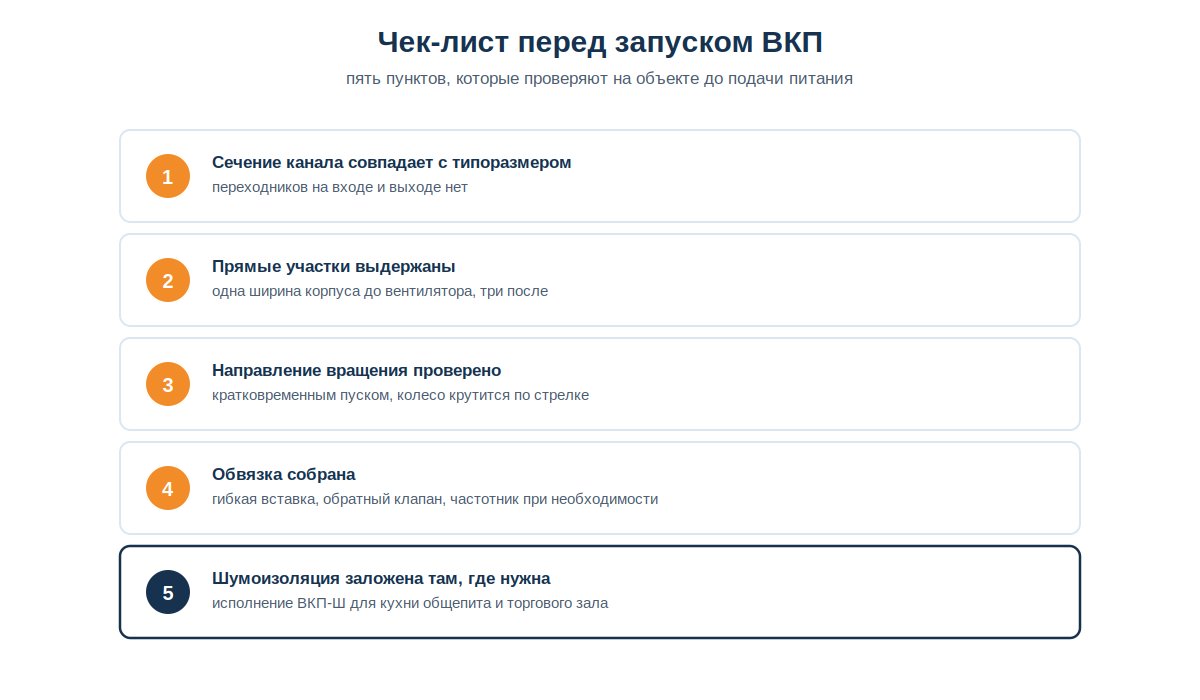

Чек-лист перед запуском канального прямоугольного вентилятора ВКП
Пять пунктов, которые стоит проверить на объекте до подачи питания на вентилятор.

Что проверить перед запуском вентилятора ВКП, чтобы не возвращаться на объект через сезон:

  • сечение канала совпадает с типоразмером вентилятора, переходников на входе и выходе нет;
  • прямой участок перед вентилятором не меньше одной ширины корпуса, после, не меньше трех;
  • направление вращения колеса проверено кратковременным пуском и совпадает со стрелкой на корпусе;
  • обвязка собрана: гибкая вставка для виброразвязки, обратный клапан, при необходимости частотный преобразователь;
  • для помещений с повышенными требованиями к шуму заложено исполнение ВКП-Ш.

Вентилятор, который прошел этот чек-лист на монтаже, обычно не создает вопросов при пусконаладке. Основная часть проблем с прямоугольными ВКП на объектах связана с обвязкой и прямыми участками, которые решили сэкономить на этапе монтажа.

Частые вопросы

Чем ВКП отличается от обычного канального вентилятора? Формой сечения, ведь ВКП рассчитан на прямоугольный канал и монтируется в него без перехода на круг, обычный канальный вентилятор (ВК) работает с круглым воздуховодом.

Можно ли ставить ВКП на кухне общепита? Да, для этого у производителей есть отдельная линейка ВКПН-КХ с вынесенным двигателем и корпусом под горячий воздух с жиром, до +120°C.

Нужен ли частотный преобразователь? Не всегда, но с ним проще запустить вентилятор плавно и подстроить его под реальную нагрузку сети, тогда как регулятор скорости дает два-три фиксированных положения.

Бывают ли взрывозащищенные прямоугольные вентиляторы? Да, серия ВКПН-В и ВКПН-ВК с маркировкой взрывозащиты II Gb c IIB T4 или II Gb c IIC T4, для зон 1 и 2 по ГОСТ 30852.0-2002, и их ставят в нефтепереработке, газопереработке и химической промышленности.

Чем ВКП-Б отличается от базовой ВКП? Лопатками рабочего колеса: у ВКП-Б они загнуты назад против направления вращения, у базовой вперед. КПД выше при той же мощности двигателя, но шум у ВКП-Б заметно выше базовой модели, от 67 до 83 дБ(А) в зависимости от типоразмера. Поэтому выигрыш в энергоэффективности здесь идет в паре с ростом шума.
