Осевые вентиляторы: как устроены, какими бывают и как подобрать модель под объект

Предельное давление одноступенчатого осевого вентилятора держится в районе 300 Па, у промышленных многолопастных моделей планка выше, до 460–500 Па. Центробежный в тех же условиях спокойно держит от 200 до 2000 Па и больше. Разница именно в этой цифре решает, подойдет ли осевой вентилятор под задачу или придется переплачивать за центробежный там, где он не нужен.

Что такое осевой вентилятор и как он устроен

Осевой вентилятор — это вентилятор, у которого воздух движется параллельно оси вращения рабочего колеса и не меняет направление на выходе. У радиального (центробежного) все наоборот: поток разворачивается примерно на 90 градусов, из осевого входа получается боковой выход. Отсюда и разница в самой физике: крыльчатка осевого вентилятора работает как пропеллер, а не как турбина.

Тягу создают лопасти с определенным профилем и углом наклона: они формируют разницу давлений между передней и задней стороной, и воздух движется из зоны высокого давления в зону низкого. Именно поэтому чисто осевой поток физически не может создать такое же давление, как центробежная сила в радиальном колесе, это не недоработка конструкции, а свойство самого принципа. Направляющие лопатки на выходе повышают КПД осевых моделей с 75 до 85%, но выше своего предела по давлению осевой вентилятор не прыгнет при любой доработке крыльчатки.

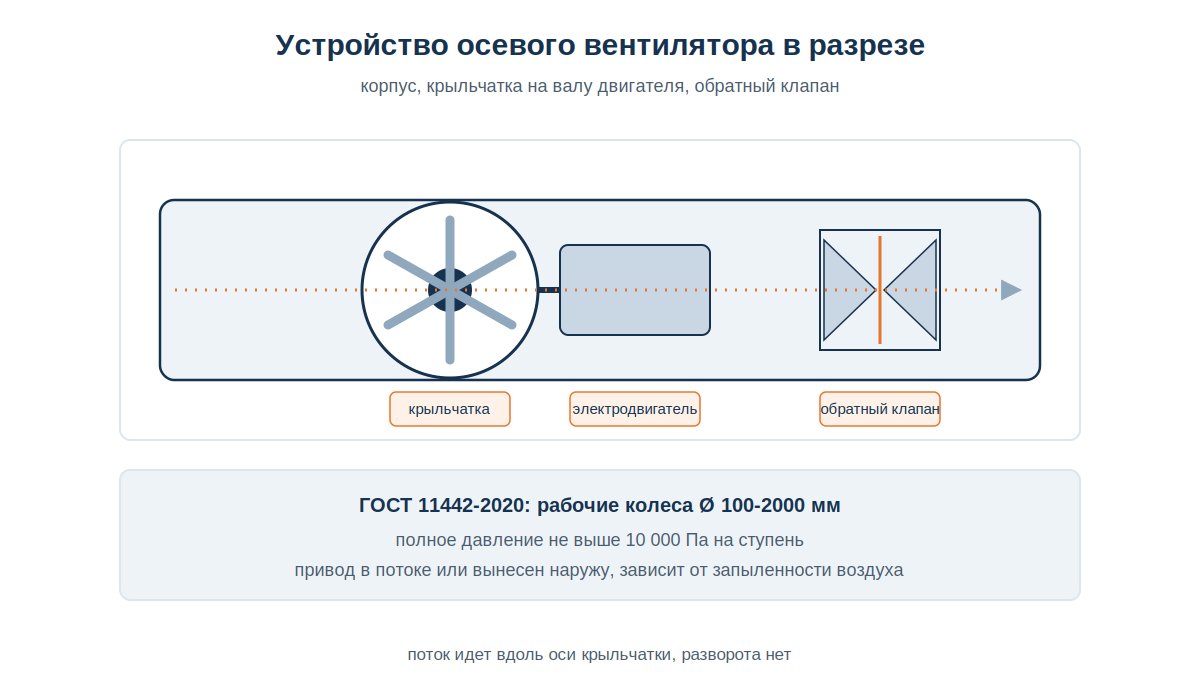

Типовая конструкция простая: цилиндрический корпус, рабочее колесо с лопатками на втулке и электродвигатель, вал которого несет крыльчатку. В бытовых моделях крыльчатка обычно пластиковая, в промышленных: алюминий или нержавеющая сталь. Двигатель чаще стоит прямо в потоке воздуха и охлаждается им, ГОСТ 11442-2020 разделяет вентиляторы на два конструктивных класса, «привод в потоке» и «привод вне корпуса», с разными допусками по запыленности воздуха (10 мг/м³ против 100 мг/м³). Это не абсолютное правило: у крупных промышленных установок привод часто выносят наружу, но для бытового и общепромышленного сегмента привод в потоке встречается чаще.

Бытовые вытяжные модели почти всегда получают обратный клапан: одностворчатый или мембранный для легких систем, двустворчатый с жалюзи для мощных. Обратный клапан — это узел, который не пускает воздух назад из общего канала, когда вентилятор выключен. Действующий норматив на осевые вентиляторы общего назначения, ГОСТ 11442-2020, охватывает рабочие колеса диаметром от 100 до 2000 мм и полное давление не выше 10 000 Па на ступень. Версия 1990 года, если она еще встречается в старых расчетах, давала другие цифры (300–2000 мм и до 1500 Па), ориентироваться на нее уже не стоит.

Виды осевых вентиляторов по конструкции и месту установки

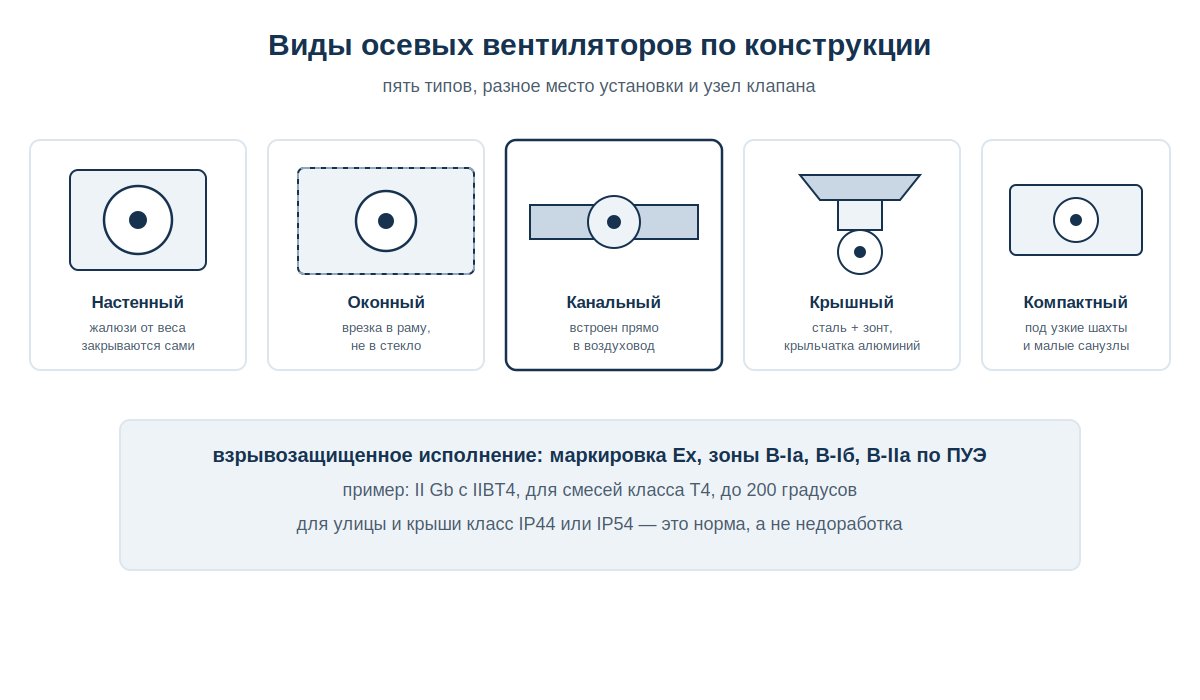

Пять конструктивных типов закрывают почти все бытовые и коммерческие задачи, и отличаются они не только формой корпуса, но и узлом обратного клапана (общий обзор всех типов вентиляторов, включая радиальные и канальные, смотрите в статье виды вентиляторов, здесь разбираем только осевые). Настенные и оконные модели чаще всего получают гравитационные жалюзи: створки открываются напором потока при работе и закрываются под собственным весом при остановке, отсекая холодный воздух зимой. Оконный вентилятор при этом врезают не в стекло, а в раму: крепят саморезами или пластинами и герметизируют зазор уплотнителем.

Канальные модели конструктивно рассчитаны на встраивание прямо в круглый или прямоугольный воздуховод, а не на отдельную установку в проеме, в этом их принципиальное отличие от настенных и оконных. Компактные модели — это уменьшенные по габаритам корпуса версии для санузлов малой площади и узких шахт, где обычный корпус физически не помещается.

У крышных вентиляторов корпус делают из антикоррозионной стали, а крыльчатку: из алюминиевого сплава, крепление идет через присоединительную пластину. Защитный зонт на вертикальном участке воздуховода тоже стальной, оцинкованный или нержавеющий, толщиной 0,5–1,2 мм. Для взрывоопасных зон вентиляторы маркируют отдельно: уровень взрывозащиты, знак Ex, вид защиты (например, d, взрывонепроницаемая оболочка), группа и температурный класс. Реальная маркировка промышленного вентилятора выглядит как «II Gb c IIBT4», это означает применимость для смесей температурного класса Т4, до 200 градусов, и установку в зонах В-Iа, В-Iб, В-IIа по ПУЭ, где взрывоопасная смесь возможна только при аварии.

Для уличных и крышных моделей класс защиты IP44 или IP54 — это норма, а не недоработка производителя, хотя для электрошкафов на улице обычно требуют IP55 и выше. Разница в логике: у вентилятора от осадков дополнительно защищает конструкция (зонт, жалюзи), а не только рейтинг корпуса. Путать эти два стандарта не стоит: заниженная на первый взгляд цифра IP не означает, что вентилятор хуже держит улицу.

Виды осевых вентиляторов по назначению

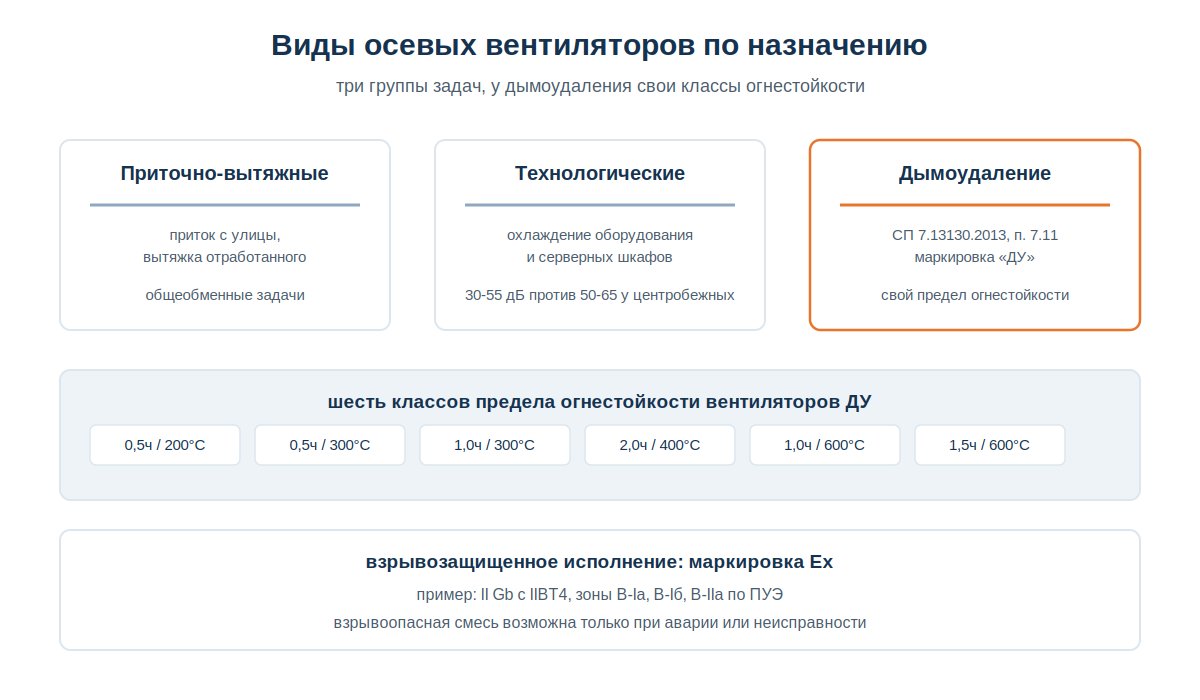

По задаче все модели делятся на три группы. Приточно-вытяжные (общеобменные) просто меняют воздух: приток подает свежий с улицы, вытяжка выводит отработанный наружу, и такой осевой узел часто стоит внутри готовой приточно-вытяжной установки. Технологические охлаждают оборудование и серверные шкафы, и здесь осевые вентиляторы вне конкуренции по шуму: 30–55 дБ против 50–65 дБ у центробежных на сопоставимой задаче.

Дымоудаление — это отдельный класс задач, где работают уже не каталожные, а нормативные цифры. СП 7.13130.2013 требует от вентиляторов противодымной вентиляции предел огнестойкости из шести классов: 0,5ч/200°C, 0,5ч/300°C, 1,0ч/300°C, 2,0ч/400°C, 1,0ч/600°C и 1,5ч/600°C, в зависимости от расчетной температуры перемещаемых газов. Фактические пределы определяют испытаниями по ГОСТ Р 53302. У реальных моделей маркировки «ДУ» рабочее колесо из углеродистой стали держит 120 минут при 400°C, из нержавеющей: при 600°C, цифра близка к верхним классам СП, но производитель обычно закладывает запас сверх норматива, а не подгоняет модель точно под класс. Двигатель у вентиляторов ДУ ставят в термоизолированном кожухе с отдельной системой тепловой защиты, и это позволяет им развивать давление выше, чем у обычных общепромышленных аналогов той же линейки.

Суффикс «-ДУ» не фирменное обозначение одного завода, а устойчивое отраслевое сокращение: его используют независимо друг от друга несколько крупных производителей, и для осевых, и для радиальных моделей дымоудаления. Если в спецификации видите вентилятор общего назначения без маркировки ДУ на объекте, где по проекту нужна противодымная защита, это повод остановиться и свериться с проектом, а не подбирать модель по одному диаметру патрубка. Для технологического охлаждения и серверных подойдет обычный общепромышленный ряд, а для дымоудаления только сертифицированная линейка с подтвержденным пределом огнестойкости. Категория осевых для холодильного оборудования и общего назначения есть в каталоге.

Технические характеристики осевых вентиляторов

Диапазоны характеристик растут от бытового сегмента к промышленному на два порядка, и без таблицы эту разницу трудно держать в голове на объекте.

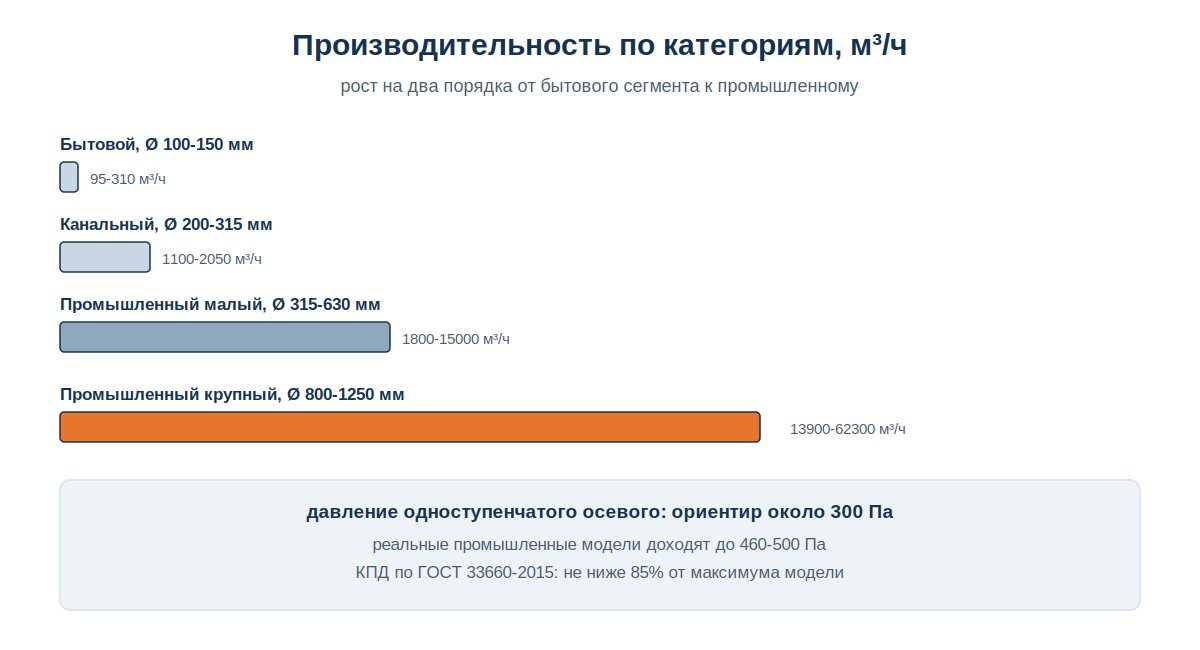

Предельное давление одноступенчатого осевого вентилятора, порядка 300 Па, это ориентировочная величина, а не жесткая граница. Реальные промышленные многолопастные модели вроде ВО 06-300 или канальные серии типа Вентс ТТ ПРО доходят до 460–500 Па за счет конструкции колеса и направляющего аппарата. КПД — это отношение полезной мощности к затраченной, и по ГОСТ 33660-2015 рекомендуется выбирать модель с эффективностью не ниже 85% от максимума для этой модели, хотя реальные значения полного КПД осевых конструкций держатся в районе 76–86%, причем максимум обычно приходится не на пиковую, а примерно на две трети от максимальной производительности. Шум производители чаще всего указывают для двух точек измерения, 1 метр (локальный уровень) и 3 метра (интегральный уровень звуковой мощности): при сравнении моделей по паспорту важно смотреть, для какого расстояния дана цифра, иначе сравнение будет некорректным.

Для примера в характеристиках: у модели ВО-06-300 из промышленного ряда рабочая точка по производительности и давлению задается номером типоразмера, и подбирать ее стоит по графику Р-Q конкретного номера, а не по одной строке из общего диапазона таблицы выше.

Как подобрать осевой вентилятор под задачу

Методика простая на бумаге и коварная на практике: сначала считают требуемый расход по нормативу, а не по площади проема под вентилятор. Формула: L = n × V, где L, требуемый расход в м³/ч, n, кратность воздухообмена в час, V, объем помещения в м³. Для жилых комнат при площади квартиры на человека от 20 м² норматив СП 60.13330.2020 задает 30 м³/ч на человека с естественным проветриванием и 45 м³/ч без него; при площади меньше нормируют 3 м³/ч на каждый метр жилой площади.

Для кухни, ванной и санузла действует уже другой документ, СП 54.13330.2022. Кухня с электроплитой требует 60 м³/ч, с газовой 100 м³/ч, ванная, душевая и совмещенный санузел 50 м³/ч, отдельная уборная, туалет или постирочная 25 м³/ч. Это редакция 2022 года: в предыдущей версии СП 54.13330.2016 для ванной и санузла указывали 25 м³/ч, но эта цифра устарела. Если расчет на объекте до сих пор ссылается на нее, стоит пересчитать по действующей норме.

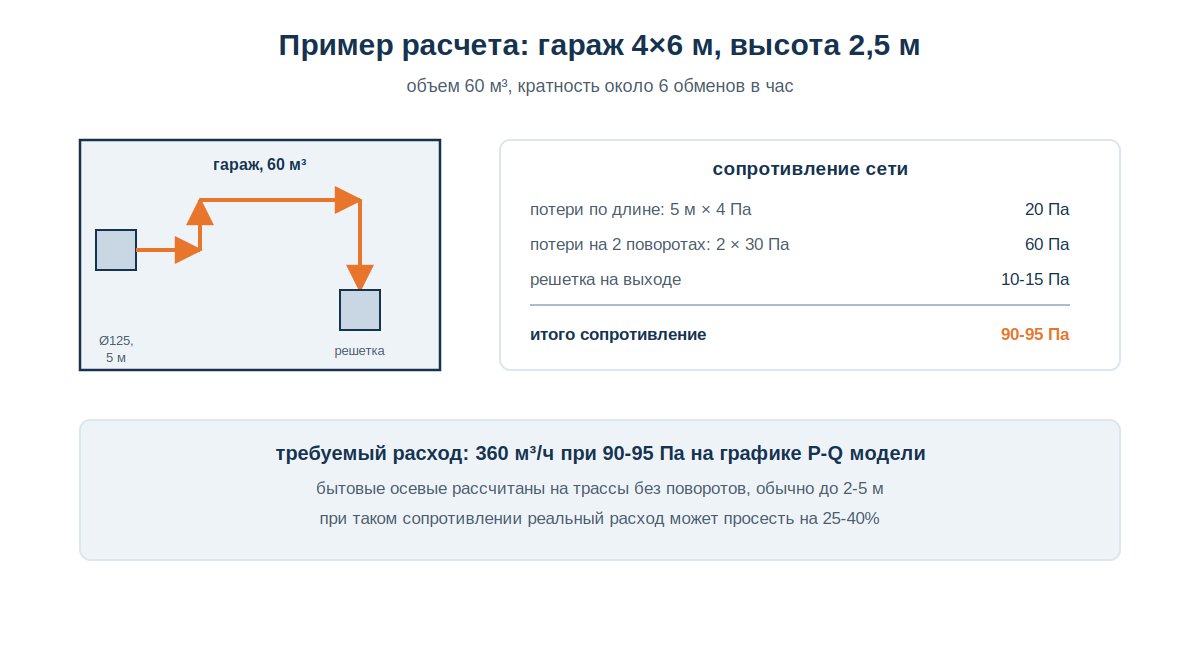

Дальше расход нужно смотреть не сам по себе, а вместе с сопротивлением сети, потому что осевой вентилятор почти не создает давления и теряет производительность на любом заметном сопротивлении. Ориентировочные потери составляют около 4 Па на метр воздуховода и 30 Па на каждый поворот 90 градусов. Рассмотрим гараж 4×6 м с высотой потолка 2,5 м: объем 60 м³, кратность около 6 обменов в час дает требуемые 360 м³/ч. Сеть при этом такая: воздуховод Ø125 мм длиной 5 м, два поворота 90 градусов и решетка на выходе.

1. Потери по длине: 5 м × 4 Па = 20 Па.
2. Потери на поворотах: 2 × 30 Па = 60 Па.
3. Решетка на выходе добавляет еще 10–15 Па, итого сопротивление сети выходит на 90–95 Па.

Бытовые осевые вентиляторы рассчитаны на короткие трассы без поворотов, обычно до 2–5 м, и при сопротивлении 90–95 Па паспортная производительность, скорее всего, будет недостижима. Реальный расход может просесть на 25–40% от заявленного. Отсюда и базовое правило запаса: 20–30% сверху при простой сети без сопротивления, 30–50% там, где есть повороты, клапаны, фильтры или решетки, и только на короткой трассе без поворотов запас можно снизить до 10–20%. Частая ошибка на этом шаге, подбор вентилятора исключительно по диаметру воздуховода: диаметр канала не определяет производительность системы, ее определяют расход и сопротивление вместе. Если ни одна модель не дает нужного расхода именно при расчетном давлении сети, разумнее укоротить трассу или перейти на канальный центробежный вентилятор. Методика расчета сечения под расход подробно разобрана в статье про канальные вентиляторы.

Осевой или центробежный вентилятор: в чем разница

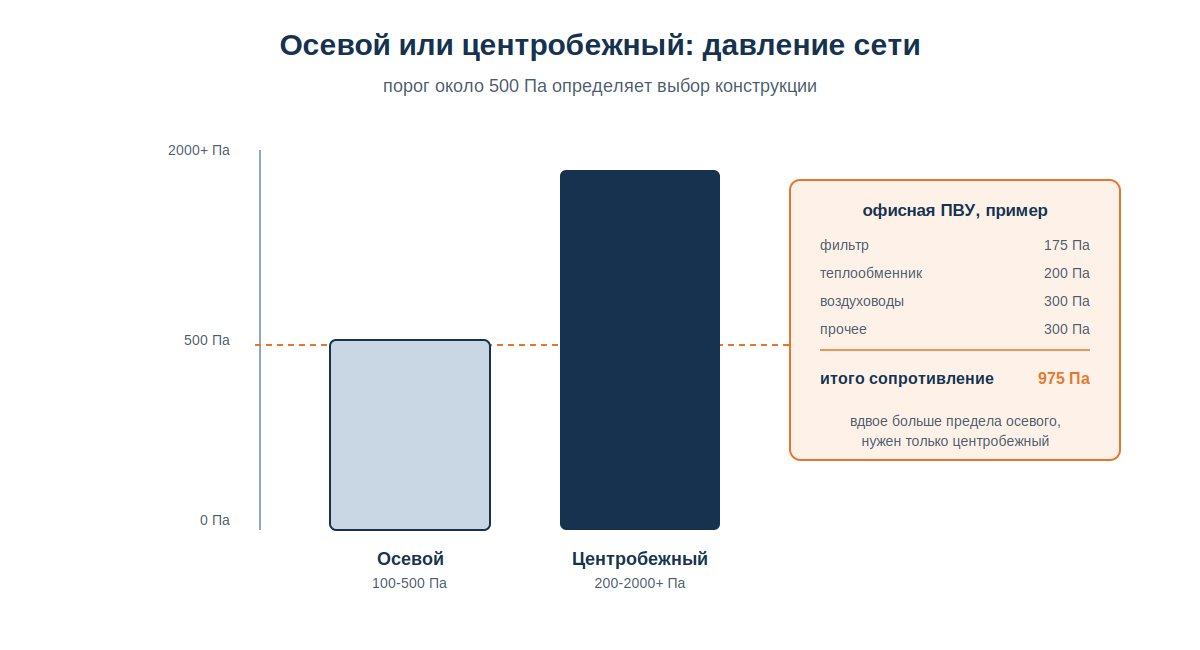

Порог примерно один и тот же в разных источниках: осевые держат диапазон 100–500 Па (простые пропеллерные до 125 Па, канальные модели tube-axial до 375–500 Па), центробежные от 200–500 до 2000 Па и выше. Переход на центробежный нужен там, где статическое давление сети превышает примерно 500 Па, и расчет это подтверждает наглядно: типовой офисный приточно-вытяжной агрегат с фильтром, теплообменником и разветвленными воздуховодами набирает суммарное сопротивление около 975 Па, вдвое больше предела осевого, и дальше вариантов кроме центробежного просто нет.

У крупных промышленных осевых с направляющим аппаратом порог реально выше: некоторые производители заявляют диапазон 20–250 мм вод. ст. (примерно 200–2450 Па по факту каталога), но для бытового и коммерческого сегмента правильнее закладывать 300–500 Па и не рассчитывать на промышленный запас без соответствующей модели. При равной производительности центробежные обычно тише: у них ниже окружная скорость лопаток на тот же напор, тогда как осевые дают больше низкочастотного шума от прохождения лопастей и турбулентности на срыве потока. В системах с мешочными фильтрами осевой годится только на чистой стороне после фильтра, саму протяжку воздуха через фильтр выполняет только центробежный, у осевого для этого физически не хватает давления.

Монтаж осевого вентилятора: на что обратить внимание

Часть требований к монтажу это норматив, а часть практика, которую в СП не найти, и путать одно с другим не стоит. Управление клапаном на вентиляторе в наружной стене должно находиться внутри помещения на высоте 1,5–1,8 м от пола: это рекомендация из профильного учебного пособия по монтажу систем вентиляции, а не пункт СНиП, но на объектах ее придерживаются как стандарт. Зазор между концами лопастей и обечайкой после монтажа не должен превышать диаметр вентилятора в миллиметрах: для типоразмера №4 не более 4 мм, для №12,5 не более 12,5 мм соответственно. Общие принципы крепления и подвеса на трассе, включая соседний участок воздуховодов, разобраны отдельно.

Для ванной комнаты электрика жестко регламентирована: розетки и линии в зоне 3 обязаны иметь защиту УЗО с дифтоком не более 30 мА (ПУЭ п. 7.1.48 и 7.1.82). Цифра 10 мА для одиночного прибора встречается в практических советах на форумах, но нормой ПУЭ не является, это скорее «часто советуют», чем требование закона. Система уравнивания потенциалов в ванной обязана быть общей, локальные системы для отдельных приборов ПУЭ не допускает.

Для крышных вентиляторов дымоудаления с выбросом воздуха в стороны кровля в радиусе 2 м от края стакана обязана быть из негорючих материалов. Сам стакан устанавливают строго вертикально с опиранием на несущую конструкцию кровли, крепление, по строительным нормам и типовому проекту. Обратный клапан крепят к вентилятору, когда тот находится в подвешенном состоянии, а не наоборот: если поставить вентилятор на клапан, узел перекашивает и створки перестают закрываться до конца. На естественной вентиляции ось створок клапана всегда ориентируют вертикально, так усилие для открывания минимальное.

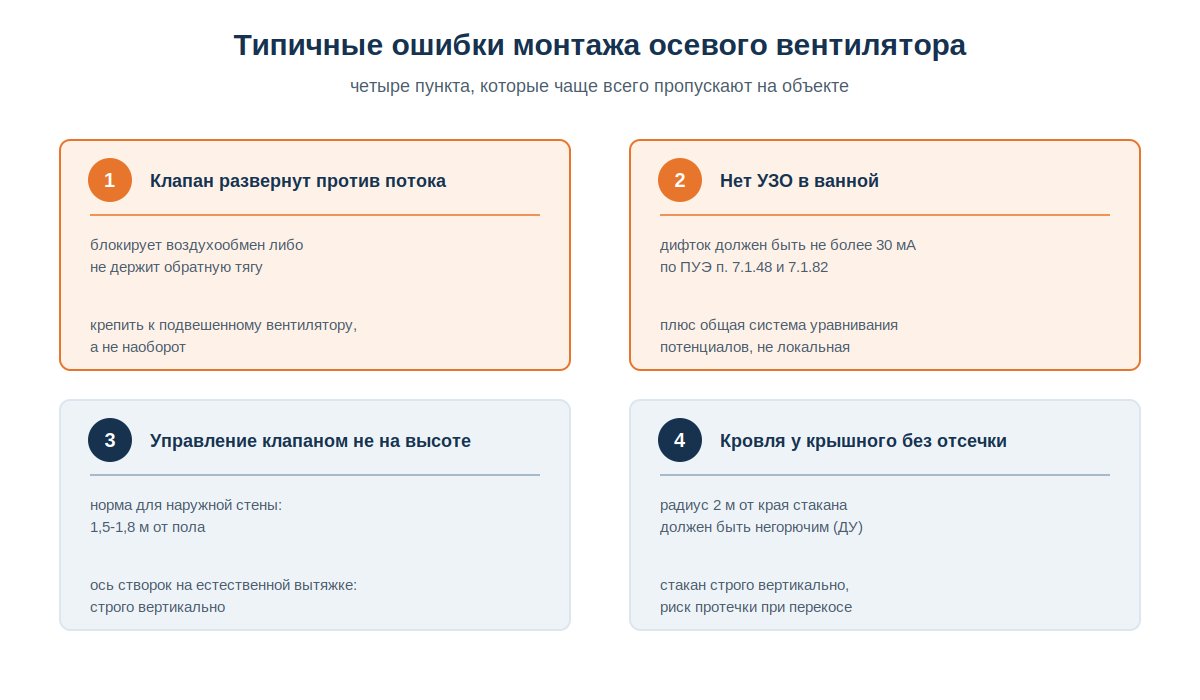

Чек-лист ошибок, которые чаще всего встречаются на объектах:

• вентилятор поставлен на обратный клапан весом корпуса, вместо того чтобы клапан крепился к подвешенному вентилятору;
• обратный клапан развернут против потока воздуха и блокирует либо воздухообмен, либо обратную тягу;
• клапан на естественной вытяжке смонтирован не вертикально, и тяги не хватает на открывание;
• орган управления клапаном на вентиляторе в наружной стене стоит не на высоте 1,5–1,8 м от пола;
• вентилятор в ванной подключен без УЗО либо с УЗО дороже 30 мА;
• корпус вентилятора не включен в общую систему уравнивания потенциалов ванной;
• крышный вентилятор дымоудаления смонтирован без негорючей отсечки кровли в радиусе 2 м от стакана;
• стакан или короб крышного вентилятора установлен не строго вертикально, из-за чего есть риск протечки в месте прохода через кровлю.

FAQ

Осевой вентилятор что это такое? Вентилятор, в котором крыльчатка гонит воздух вдоль своей оси вращения, а не разворачивает поток на 90 градусов, как радиальный. Устройство и физика процесса разобраны в начале статьи.

Какой вентилятор лучше, осевой или центробежный? Зависит от сопротивления сети объекта: при давлении примерно до 500 Па достаточно осевого, выше нужен центробежный. Полное сравнение по давлению, шуму и стоимости в таблице выше.

Канальный вентилятор это осевой или радиальный? Бывает и тот, и другой: внутри канального корпуса может стоять как осевая, так и центробежная крыльчатка. Отличие в форм-факторе установки (встраивание в воздуховод), а не в принципе работы колеса.

Подойдет ли осевой вентилятор для теплицы? Да, для общего воздухообмена без сопротивления сети (короткий проем в стене или крыше теплицы, без длинных воздуховодов) осевой вентилятор справляется хорошо и стоит дешевле центробежного аналога.

Что в итоге

Осевой вентилятор — это простое и недорогое решение там, где нет заметного сопротивления сети: короткая вытяжка из комнаты или санузла, окно, стена, охлаждение оборудования. Выбор параметров без расчета, самая частая причина жалобы «вроде поставили, а не тянет»: паспортная производительность считается для чистого канала, а не для трассы с поворотами и фильтрами. Как только давление сети переходит рубеж около 500 Па, разумнее сразу смотреть в сторону центробежного, а не пытаться дожать осевой лишним запасом мощности. При монтаже отдельно проверьте направление обратного клапана, УЗО в ванной и негорючую отсечку кровли у крышных моделей дымоудаления: это как раз те три пункта, которые чаще всего пропускают.
