Как выбрать канальный вентилятор: разбираем виды, считаем производительность по нормам и сравниваем популярные модели

У канального вентилятора Ø100 в паспорте может стоять 245 м³/ч. Поставьте его на трассу из пяти метров воздуховода с тремя поворотами, и от этой цифры останется чуть больше половины. Поэтому решать «по диаметру и цифре на коробке» нельзя: разберём, как выбрать канальный вентилятор по типу, расходу и сопротивлению сети, и сравним конкретные модели.

Что такое канальный вентилятор и когда он нужен

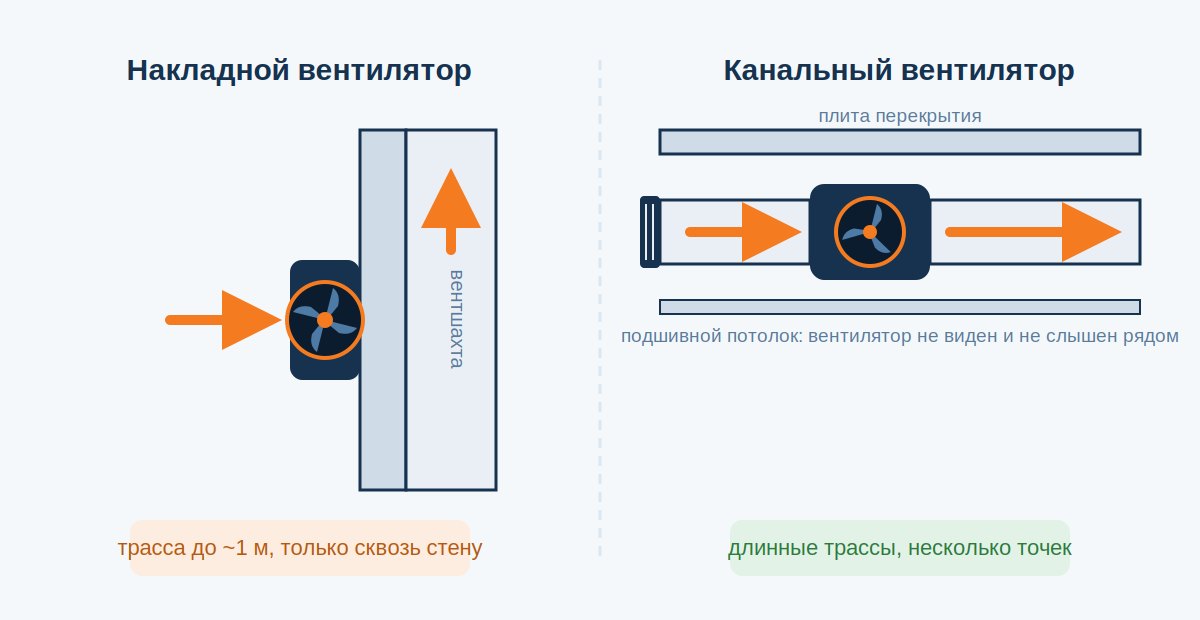

Канальный вентилятор ставится в разрыв воздуховода и работает скрыто: за подшивным потолком, в санузловом коробе, на чердаке. Снаружи остаётся только решётка или диффузор. Этим он отличается от привычного накладного вентилятора, который крепится на стену поверх вентканала.

Накладной осевой вентилятор справляется, пока воздуховода фактически нет: вытяжное отверстие ведёт сразу в шахту. Как только появляется трасса, картина меняется. Осевые вентиляторы развивают низкое давление, поэтому производители прямо ограничивают длину воздуховода для них: суммарно около метра. Дальше поток «упирается» в сопротивление сети, расход падает, мотор шумит и работает на износ.

Типичная ситуация из обращений в подбор: кухня в глубине квартиры, до шахты 6 метров короба с двумя поворотами, установлен накладной вентилятор на 100 м³/ч. По факту вытяжки почти нет, зато есть гул. Решение здесь одно: канальный вентилятор центробежного или диагонального типа, рассчитанный на работу против сопротивления трассы.

Канальный вентилятор нужен, когда есть хотя бы одно из условий: протяжённый воздуховод (ориентировочно от 5 метров или с изгибами), несколько обслуживаемых точек (санузел плюс ванная на одной ветке), требование тишины в помещении (вентилятор уносится от решётки вглубь трассы) или скрытый монтаж без прибора на виду.

Виды канальных вентиляторов

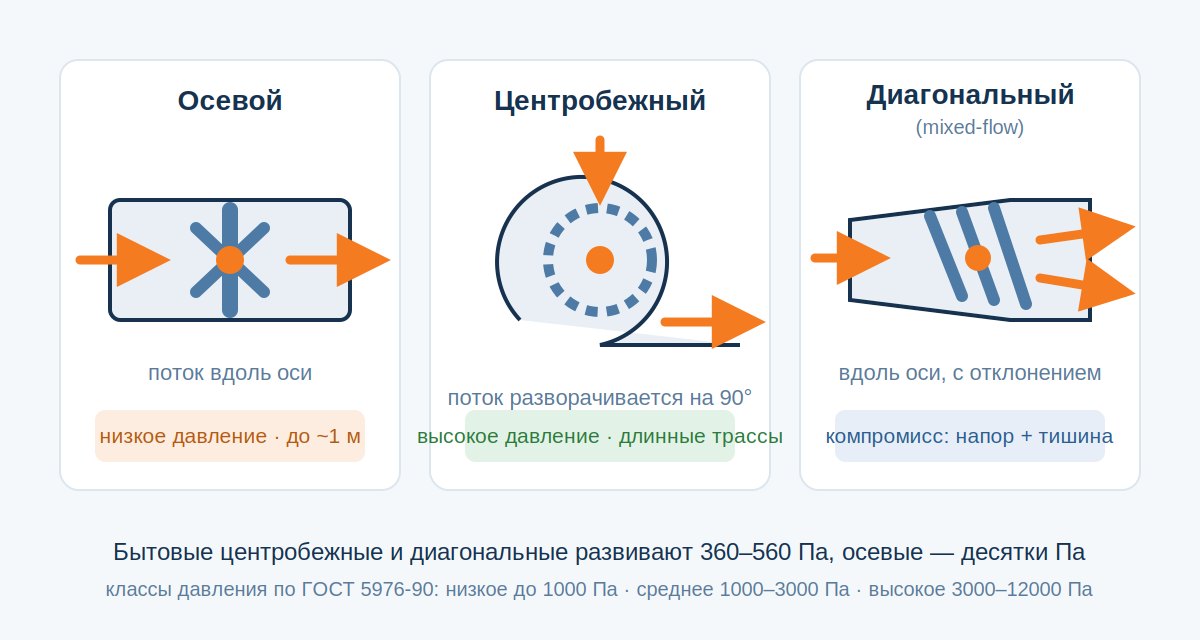

По конструкции рабочего колеса канальные вентиляторы делятся на три основных типа: осевые, центробежные (их же называют радиальными) и диагональные, они же mixed-flow. Разница между ними принципиальна, и это первое, с чем нужно определиться.

В осевом вентиляторе воздух идёт вдоль оси мотора, как у бытового накладного. Такая схема даёт максимум расхода при минимальном давлении. Для коротких прямых участков подходит, для трасс нет.

В центробежном крыльчатка захватывает воздух и отбрасывает его от центра, разгоняя за счёт центробежной силы. Давление получается в разы выше. По классификации ГОСТ 5976-90 вентиляторы делят по давлению на три группы: низкого (до 1000 Па), среднего (1000–3000 Па) и высокого (3000–12000 Па). Бытовые канальные модели работают в нижней части этой шкалы, но и её хватает с запасом: реальные бытовые центробежные и диагональные вентиляторы развивают 360–560 Па, тогда как осевым доступны лишь десятки паскалей.

Диагональный тип — это компромисс между первыми двумя. Поток идёт вдоль оси, но на выходе отклоняется радиально, поэтому давление выше осевого при шуме ниже центробежного. Именно по такой схеме построена популярная серия Blauberg Turbo из нашего каталога канальных вентиляторов.

Практическое правило: короткая прямая трасса до метра допускает осевой, всё остальное требует центробежного или диагонального вентилятора.

Отдельный выбор, который сильнее всего влияет на цену: тип двигателя. Классический AC-мотор работает от сети напрямую и регулируется ступенчато. EC-мотор (электронно-коммутируемый) экономит до 30% электроэнергии, имеет КПД 80–90% против 60–75% у AC и плавно регулируется в диапазоне 20–100%, например по датчику влажности или CO₂. Для вытяжки санузла, которая работает по 20 минут в день, переплата за EC редко окупается. Для приточной системы, молотящей круглосуточно, EC-версия отбивается на счетах за электричество.

По форме сечения всё проще: круглые вентиляторы под стандартные воздуховоды Ø100–250 закрывают почти все бытовые задачи, прямоугольные (например, серия Ostberg RK) используются в коммерческих системах с прямоугольными каналами.

Материал корпуса тоже о чём-то говорит. Пластиковые модели (полипропилен у Blauberg Turbo) легче, дешевле и не корродируют во влажной вытяжке, но ограничены температурой воздуха до +60 °C. Стальные оцинкованные (Ostberg CK) тяжелее и дороже, зато переносят нагрев, механические нагрузки и годы непрерывной работы: их ставят там, где вентилятор гоняет воздух по 12–24 часа в сутки.

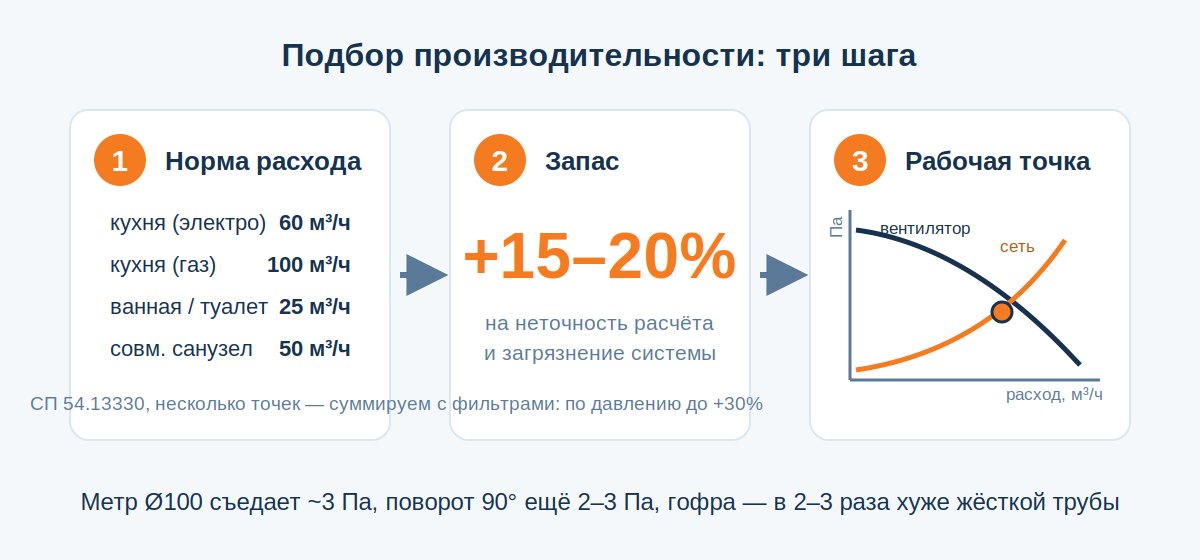

Сколько воздуха нужно: считаем производительность

Подбор начинается не с вентилятора, а с цифры: сколько воздуха нужно удалять. Для жилья эти цифры прямо заданы нормами СП 54.13330.2022.

Если вентилятор обслуживает несколько помещений на одной ветке, расходы складываются: ванная плюс туалет на общем канале дают 50 м³/ч.

Для нестандартных помещений (гардеробная, мастерская, постирочная) считают через кратность воздухообмена по формуле L = S × h × n, где S (площадь, м²), h (высота потолка, м) и n (кратность, то есть сколько раз в час воздух в комнате должен смениться полностью). Подробно про кратности и нормы мы разбирали в статье про расчёт вентиляции по нормам, здесь не будем повторяться.

К полученной цифре добавьте запас 15–20% на неточность расчёта и постепенное загрязнение системы. Если в сети стоят фильтры, закладывайте запас по давлению до 20–30%: по мере загрязнения фильтра сопротивление растёт.

Разберём на примере. Кухня с электроплитой: норма 60 м³/ч. С запасом 20% получаем 72 м³/ч. Смотрим таблицу диаметров ниже: Ø100 при комфортной скорости 4 м/с пропускает 113 м³/ч, формально хватает. Но трасса от кухни до шахты редко бывает короткой, поэтому на практике под кухню чаще закладывают Ø125: сопротивление канала падает почти вдвое, вентилятор работает вполсилы и тихо. Вот и весь расчёт, три действия без интегралов.

Дальше самое важное, на чём ошибаются чаще всего. Паспортная производительность вентилятора указана при нулевом сопротивлении сети, а реальный расход определяется рабочей точкой: пересечением характеристики вентилятора с сопротивлением вашей трассы. Каждый метр воздуховода Ø100 при скорости потока 4 м/с забирает ориентировочно 3 Па, каждый поворот на 90° ещё 2–3 Па, а гибкий гофрированный рукав сопротивляется в 2–3 раза сильнее жёсткой трубы. На коротком канале эти паскали незаметны, на трассе в 8–10 метров с тремя отводами они съедают до половины паспортного расхода у слабонапорной модели.

Точный аэродинамический расчёт для типовой квартиры не нужен, достаточно правила: чем длиннее и извилистее трасса, тем больше запас по давлению. Для сложных объектов (дом, кафе, несколько веток) напишите нам в Telegram, инженер посчитает рабочую точку бесплатно.

Диаметр и типоразмер: 100, 125, 160 или 200

Диаметр вентилятора диктуется воздуховодом, а воздуховод — это следствие требуемого расхода, не наоборот. Связка простая: сечение канала и скорость потока определяют, сколько воздуха физически пройдёт по трубе.

Скорость в таблице не случайна: в бытовых системах воздух по магистралям гоняют на 3–5 м/с, по ответвлениям на 2–3 м/с. Это инженерная практика, проверенная на объектах: разгоните поток сильнее, и воздуховод начнёт «петь», а сопротивление вырастет квадратично.

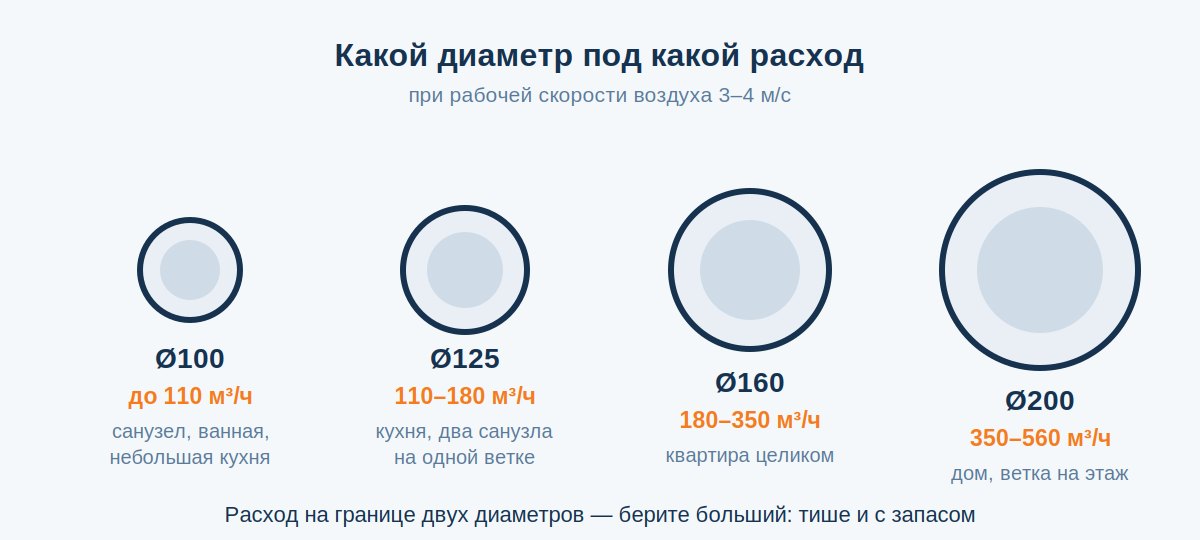

Из таблицы следуют готовые рекомендации. До 110 м³/ч (санузел, ванная, небольшая кухня) достаточно Ø100. Диапазон 110–180 м³/ч (кухня, два санузла на ветке) закрывает Ø125. От 180 до 350 м³/ч (несколько помещений, квартира целиком) берите Ø160. Выше, до 550–560 м³/ч, работает Ø200.

Бывает и обратная ситуация: сотки мало даже для санузла. Ванная и туалет на одной ветке требуют уже 50 м³/ч, а если канал собран из гофры с парой поворотов, сопротивление растёт, и Ø100 при разумной скорости работает на пределе. Симптом знакомый: вентилятор жужжит, зеркало запотевшее. Проверьте сначала трассу, потом думайте о более мощной модели.

Если расчётный расход попал на границу двух диаметров, берите больший: сопротивление сети упадёт, вентилятор будет работать тише и с запасом. Подобрать трубу под выбранный размер можно в каталоге воздуховодов: переходить с диаметра на диаметр адаптерами допустимо, но каждый переход добавляет сопротивление.

Шум: сколько децибел можно себе позволить

Санитарные нормы (СанПиН 1.2.3685-21) допускают в жилых комнатах эквивалентный уровень звука 40 дБА днём и 30 дБА ночью. Значит, вентилятор, который слышно в спальне громче 30 дБА, ночью формально уже вне нормы, а практически просто мешает спать.

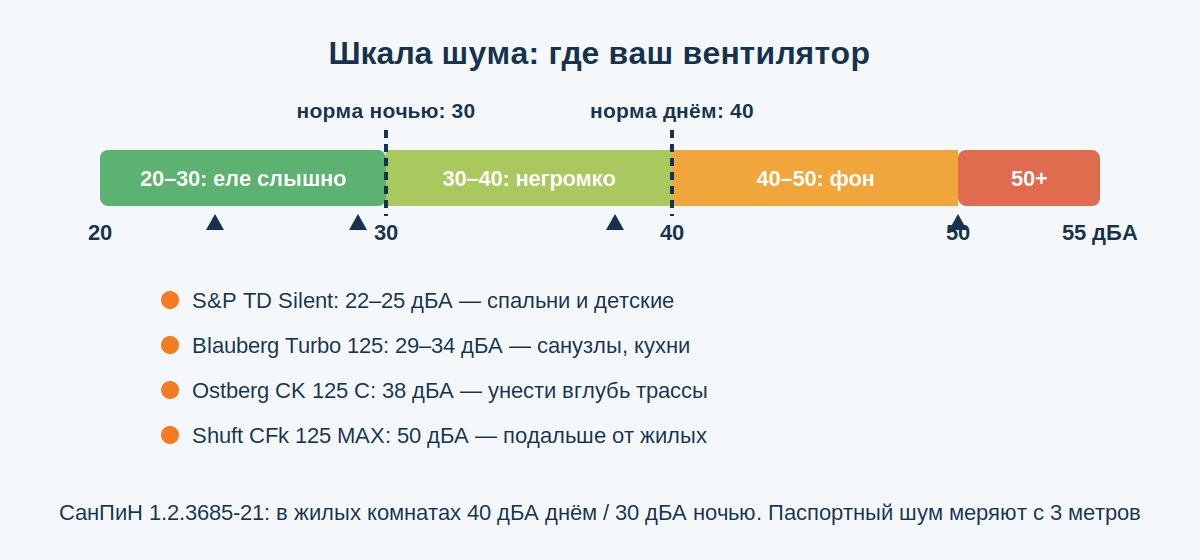

Чтобы ориентироваться в паспортных цифрах, держите под рукой простую шкалу.

Цифры ориентировочные, источники расходятся на 3–5 дБ, но для выбора этого достаточно. Держите в уме и то, что производители измеряют шум в идеальных условиях на расстоянии 3 метров: в реальном коробе добавится ещё немного.

Канальная схема сама по себе даёт фору по тишине: вентилятор можно унести от решётки на пару метров вглубь трассы, и в помещении останется только шелест воздуха. Специальные малошумные серии (например, Soler & Palau TD Silent с шумопоглощающим слоем в корпусе) выдают 22–25 дБА, обычные бытовые модели держатся в районе 29–38 дБА на низкой скорости.

Но чаще источник шума не вентилятор, а ошибки монтажа: жёсткое крепление корпуса к потолку без виброизоляторов, отсутствие гибкой вставки между вентилятором и воздуховодом, негерметичные стыки, которые свистят на подсосе. Если тихая по паспорту модель гудит, в первую очередь проверяют именно это. Для требовательных случаев (спальня за стеной от венткамеры, домашний кинозал) в трассу дополнительно ставят шумоглушитель: цилиндрическая вставка со звукопоглощающим наполнителем снимает ещё 10–15 дБ.

ТОП моделей: сравниваем то, что реально стоит покупать

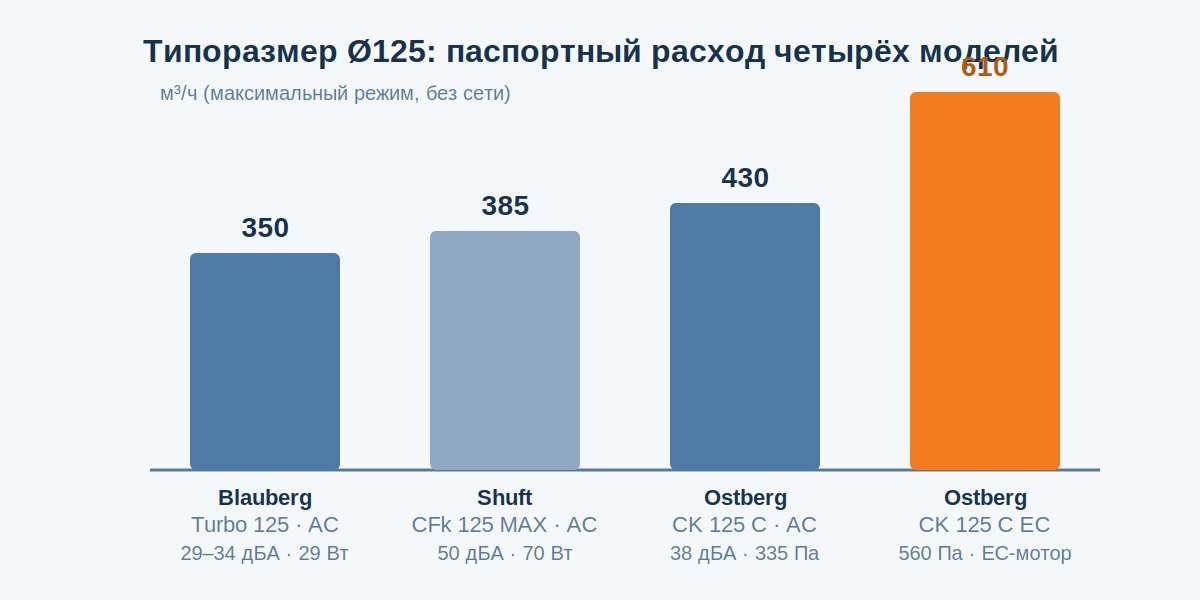

В таблице собраны ходовые канальные вентиляторы из нашего каталога (Blauberg, Ostberg) и две популярные модели других брендов для честного сравнения. Цены ориентировочные по рынку на середину 2026 года, у продавцов разброс заметный.

Комментарии инженера к таблице. Blauberg Turbo — это универсальная рабочая лошадка: диагональная крыльчатка держит давление на трассах, пластиковый корпус лёгкий, крыльчатка с мотором вынимается для чистки без демонтажа воздуховода. Для санузлов и кухонь в квартирах берут чаще всего именно её.

Ostberg CK стоит ступенью выше: стальной оцинкованный корпус, задне-загнутые лопатки, ресурс и запас давления заметно больше. Оправдан на протяжённых трассах, в коммерческих помещениях и там, где вентилятор будет работать помногу часов в день. Версии CK EC добавляют плавную автоматику и экономию энергии: CK 125 C EC выдаёт 610 м³/ч при давлении 560 Па, это уже уровень мини-вентустановки. У Blauberg есть аналогичная линейка Turbo EC: тот же корпус, но EC-мотор с управлением сигналом 0–10 В, Turbo EC 125 даёт до 450 м³/ч и охотно дружит с датчиками влажности и CO₂.

Shuft CFk 125 MAX держит крепкий средний сегмент, мотор Ziehl-Abegg добавляет ему очков по надёжности, но 50 дБА шума не позволят поставить его рядом с жилой комнатой. У Soler & Palau TD Silent обратная история: чемпион по тишине (22–25 дБА) для спален и детских, однако осевая схема ограничивает его короткими трассами с малым сопротивлением.

Бренд вторичен; главное, чтобы модель попадала в рабочую точку: расход с запасом 15–20%, давление под вашу трассу, шум под соседнее помещение. Все перечисленные модели и их типоразмеры есть в разделе канальных вентиляторов.

Монтаж и обвязка: что купить вместе с вентилятором

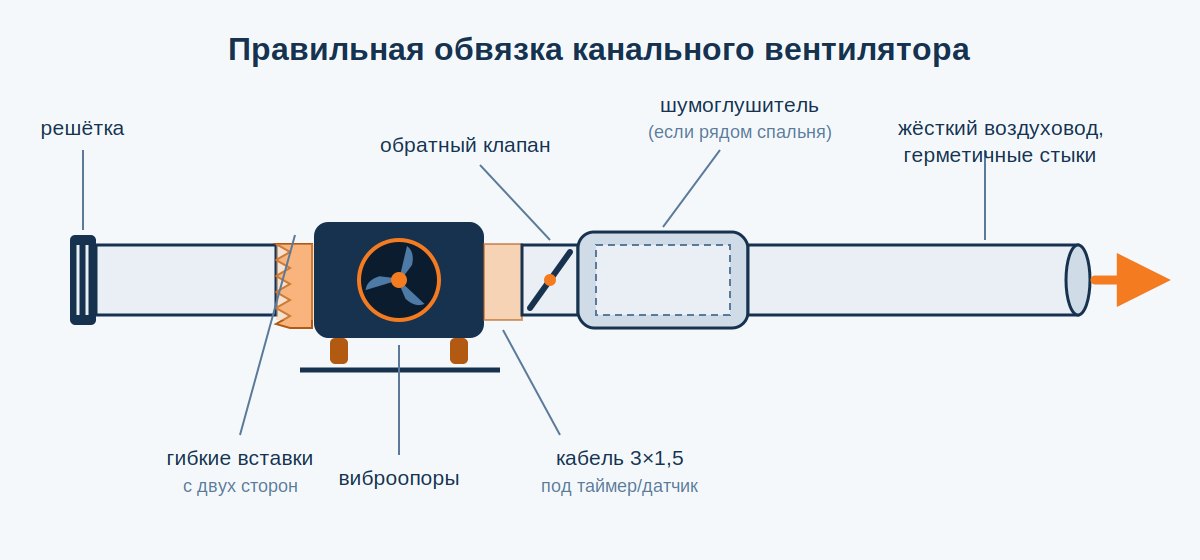

Вентилятор без обвязки работает хуже и громче, чем мог бы. Проверенный на объектах минимум выглядит так.

Гибкая вставка между корпусом и жёстким воздуховодом гасит вибрацию мотора, иначе она разносится по всей трассе и превращает воздуховод в резонатор. Сам корпус крепится через резиновые виброизоляторы, не напрямую к плите перекрытия. Обратный клапан защищает от обратной тяги: без него зимой из выключенной вытяжки тянет холодом и запахами шахты. На приточных ветках перед вентилятором ставят канальный фильтр, он бережёт крыльчатку от пыли. Скорость удобно менять регулятором: симисторным для AC-моторов или сигналом 0–10 В для EC.

По электрике есть три типовые схемы подключения. Простейшая: вентилятор включается вместе со светом санузла. Умнее: модель с таймером задержки (маркировка T), которая доветривает 2–30 минут после выключения света. Ещё удобнее: датчик влажности (маркировка H или TH), включающий вытяжку при превышении порога 60–90%.

Учтите заранее: для таймера и датчика влажности нужен третий провод с постоянной фазой на клемму LT, и это самая частая ошибка: вентилятор с автоматикой куплен, а проводка под него не заложена. Если ремонт ещё идёт, протяните трёхжильный кабель к месту установки, даже если пока ставите простую модель.

И последнее по порядку, но не по значимости: держите доступ к вентилятору. Ревизионный люк в коробе экономит вам вызов мастера с разбором потолка при первой же чистке или замене.

Итоговый чек-лист обвязки для типовой вытяжной ветки: гибкие вставки с двух сторон вентилятора, виброизоляторы на креплении, обратный клапан на выходе, герметичные стыки на хомутах, трёхжильный кабель под автоматику, ревизионный доступ. Стоит всё это заметно меньше самого вентилятора, а срок его тихой службы продлевает на годы.

FAQ: частые вопросы

Можно ли ставить канальный вентилятор в ванной?
Можно и нужно, но с оглядкой на зоны электробезопасности (ГОСТ Р 50571.7.701). Непосредственно над ванной или в душевой зоне оборудование должно иметь защиту не ниже IPX4, питание в санузле идёт через УЗО на 30 мА. Стандартные бытовые канальные модели с IP44/IPX4 для ванных подходят, а сам вентилятор лучше вынести в короб за пределы мокрой зоны: канальная схема это позволяет.

Чем канальный вентилятор отличается от накладного?
Накладной ставится на стену поверх вентканала и работает без воздуховодов. Канальный врезается в трассу и рассчитан на преодоление её сопротивления. Если воздуховод длиннее метра или с поворотами, накладной осевой уже не справится.

Как подключить вентилятор к выключателю света?
Фаза берётся с выключателя света, ноль общий. Для моделей с таймером дополнительно заводится постоянная фаза на клемму LT, поэтому кабель нужен трёхжильный. Схема есть в паспорте каждой модели.

Почему канальный вентилятор шумит и как это исправить?
Четыре причины по частоте: нет гибкой вставки (вибрация уходит в воздуховод), корпус жёстко прикручен к перекрытию, стыки негерметичны и подсасывают воздух со свистом, трасса слишком длинная для осевой модели и та работает на пределе. Отдельно проверьте, не стоит ли вентилятор впритык к решётке: минимальное удаление вглубь канала заметно снижает слышимый шум.

Нужен ли обратный клапан, если вентилятор канальный?
Нужен. Когда вентилятор выключен, канал остаётся открытой трубой: зимой при опрокидывании тяги из него тянет холодным воздухом и запахами шахты. Лепестковый или мембранный обратный клапан ставится на выходной стороне и решает вопрос за пару сотен рублей. У части моделей клапан встроен, уточняйте в характеристиках.

Какой вентилятор нужен для кухонной вытяжки с трассой 10 метров?
Точно не осевой. Для 60 м³/ч по нормам и такой трассы подойдёт центробежный или диагональный Ø125 с запасом по давлению: из таблицы выше это Blauberg Turbo 125 или Ostberg CK 125. Гофру на такой длине лучше заменить жёстким каналом, иначе сопротивление вырастет в 2–3 раза.

Что в итоге

Порядок выбора канального вентилятора укладывается в пять шагов. Определите расход по нормам: 60 м³/ч на кухню с электроплитой, 100 с газовой, 25 на ванную и туалет по отдельности, 50 на совмещённый санузел. Добавьте запас 15–20%. Выберите тип: осевой только на трассу до метра, дальше центробежный или диагональный. Подберите диаметр по таблице расходов: до 110 м³/ч хватит Ø100, до 180 берите Ø125, до 350 нужен Ø160. Проверьте шум: для соседства со спальней ищите модели до 30 дБА и не экономьте на гибкой вставке с виброизоляторами.
