Клапан дымоудаления в 2026 году: какие бывают, как работает привод и чем клапан отличается от противопожарного
Дымовой клапан, который стоит прямо в проеме вытяжной шахты, по своду правил обязан держать только E 30, то есть сохранять целостность 30 минут. Обычный нормально закрытый клапан на ответвлении от той же шахты должен выдержать уже EI 30, то есть целостность плюс теплоизоляцию. Буквы выглядят мелочью, но за ними стоят разные предельные состояния и разные требования к заслонке, поэтому путаницу на этапе заказа лучше исключить заранее.
Ниже по порядку разбираем, как клапан дымоудаления работает в системе, чем он отличается от противопожарного, какие пределы огнестойкости нужны в разных местах, какие приводы к нему ставят и как подобрать изделие под объект. Нормы приведены по СП 7.13130.2013 в редакции Изменения № 3, которое утверждено приказом МЧС от 27.03.2025 № 251.
Что такое клапан дымоудаления и как он срабатывает
Клапан дымоудаления — это нормально закрытый противопожарный клапан, который при пожаре открывается и пропускает дым из коридора в вытяжную шахту. СП 7.13130 называет такое изделие дымовым клапаном и определяет его так: нормально закрытый клапан с предельным состоянием только по потере целостности, который устанавливают непосредственно в проемах дымовых вытяжных шахт в защищаемых коридорах, холлах и вестибюлях. У него исходное положение заслонки закрытое, а рабочее открытое, поэтому большую часть жизни он ничего не делает и просто держит шахту закрытой.

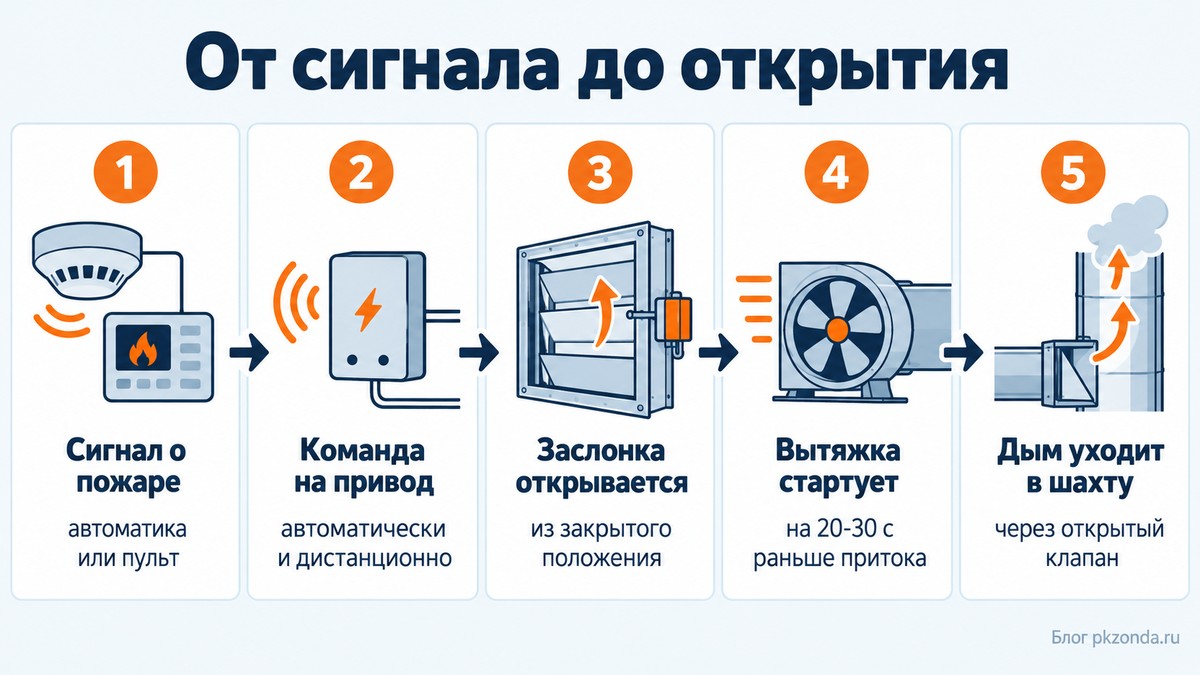

Работа начинается с сигнала, и свод правил требует включать оборудование противодымной вентиляции автоматически, от пожарной сигнализации или автоматических установок пожаротушения, и дистанционно, с пульта дежурной смены и от пусковых устройств у эвакуационных выходов или в пожарных шкафах. По команде привод открывает заслонку, а вытяжная противодымная вентиляция включается на 20–30 секунд раньше приточной. Пауза в 20–30 секунд задана нормой, а секунды открытия заслонки по паспорту привода проектировщик сверяет с ней.
В проекте клапан входит в цепочку сигнал, привод, заслонка, вентилятор, и каждое звено должно сочетаться с соседним по питанию, сигналу управления и времени срабатывания. Вентилятор той же цепочки разобран в статье про вентиляторы дымоудаления.

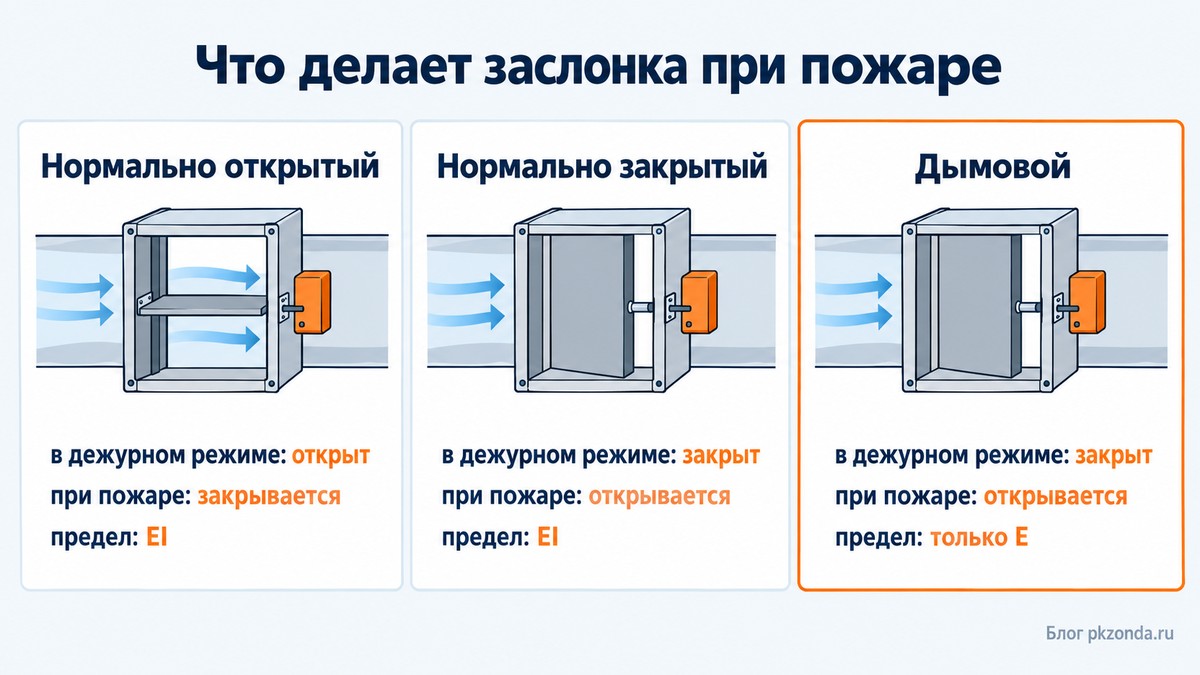

Чем клапан дымоудаления отличается от противопожарного
Термин противопожарный клапан шире, и по СП 7.13130 это автоматически и дистанционно управляемое устройство для перекрытия вентиляционных каналов или проемов в ограждающих конструкциях, которое имеет два предельных состояния: потерю целостности и потерю теплоизолирующей способности. Клапаны делят на нормально открытые, которые закрываются при пожаре, нормально закрытые, которые открываются при пожаре или после него, и клапаны двойного действия. Дымовой клапан выделен в отдельное определение как нормально закрытый клапан с одним предельным состоянием.
Главная разница в буквах, потому что по ГОСТ 34720-2021 у клапана есть два предельных состояния, E (потеря целостности) и I (потеря теплоизолирующей способности). Для дымовых клапанов систем вытяжной противодымной вентиляции с механическим побуждением потеря теплоизолирующей способности не регламентируется, поэтому им достаточно целостности.
| Параметр | Нормально открытый | Нормально закрытый | Дымовой |
|---|---|---|---|
| В обычном режиме | открыт | закрыт | закрыт |
| При пожаре | закрывается | открывается при пожаре или после него | открывается |
| Предельные состояния | E и I | E и I | только E |
| Где ставят по СП 7.13130 | в проемах и на каналах, где требуется перекрытие при пожаре | ответвления и помещения в противодымной вентиляции | проем дымовой вытяжной шахты в коридоре, холле, вестибюле |
В нормально закрытых клапанах свод правил запрещает заслонки без термоизоляции, и дымовые клапаны из этого запрета исключены. Дымовой клапан отвечает только за целостность. Теплоизоляцию заслонки норма с него не спрашивает. Общая классификация всех видов, обозначения в паспортах и сравнение по приводу даны в статье про противопожарные клапаны, а здесь речь о той части, которая работает на дым.

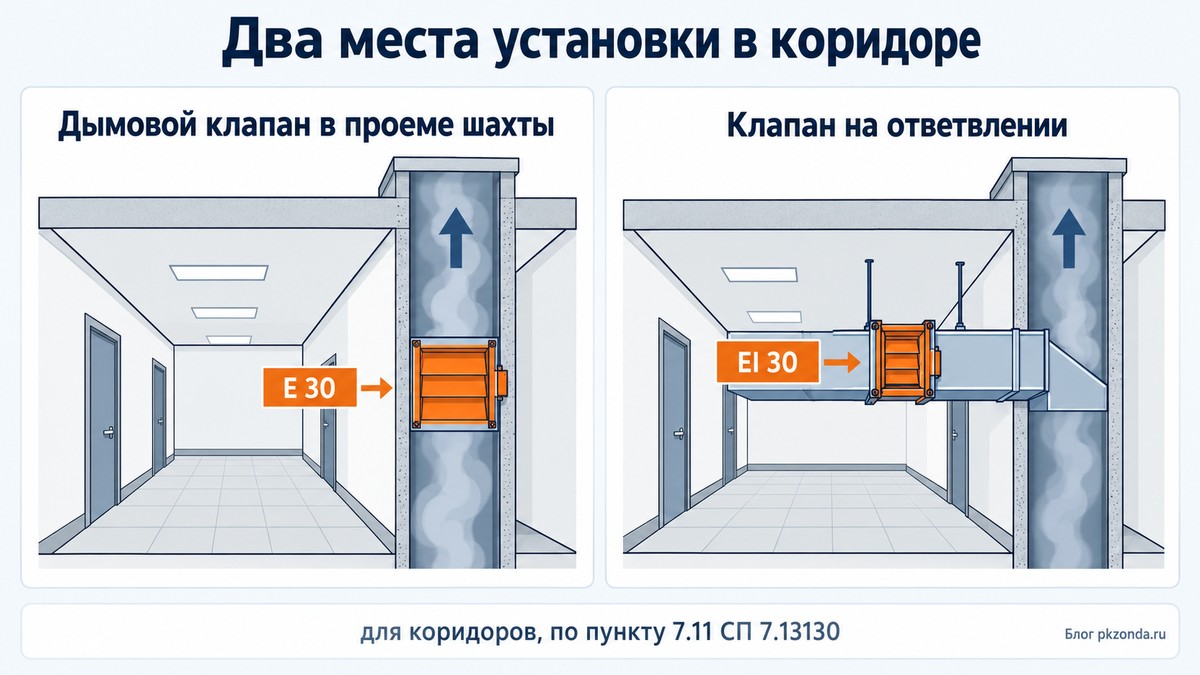

Какой предел огнестойкости нужен клапану дымоудаления
Требования зависят от места клапана в системе вытяжной противодымной вентиляции. Пункт 7.11 СП 7.13130 для нормально закрытых клапанов дает такой ряд.
| Где стоит клапан | Предел |
|---|---|
| Закрытые автостоянки | EI 60 |
| Удаление продуктов горения непосредственно из обслуживаемых помещений | EI 45 |
| Коридоры, клапан на ответвлении воздуховода от дымовой шахты | EI 30 |
| Коридоры, дымовой клапан непосредственно в проеме шахты | E 30 |
Дымовой клапан ставят только в проем шахты в коридоре, холле или вестибюле. Для помещения и для ответвления в проекте стоит нормально закрытый клапан с буквами EI, и дымовым его не заменяют.
При заказе предел сверяют по трем документам: по проекту, где предел указан в спецификации, по паспорту клапана и по сертификату. Если в спецификации стоит EI 30, а в паспорте у изделия E 30, замена невозможна без согласования с проектировщиком, потому что меняется защита. Эту проверку лучше сделать до заказа, пока изделие еще можно заменить.

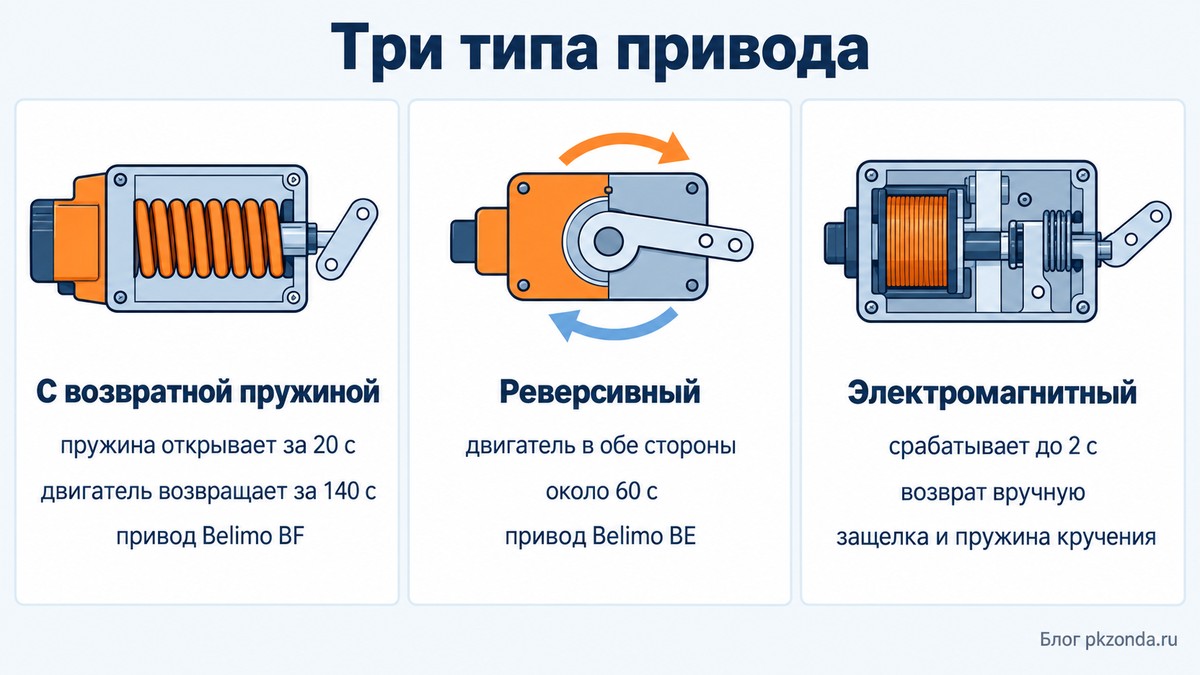

Типы привода: пружина, реверс или электромагнит
Привод определяет, как быстро откроется заслонка и что с ней случится при потере питания. Для дымовых клапанов используют три типа привода, и расположить его можно внутри корпуса или снаружи.
| Тип привода | Как работает | Время | Особенность |
|---|---|---|---|
| С возвратной пружиной (например, Belimo BF) | заранее взведенная пружина открывает заслонку, а возвращает ее в исходное положение электродвигатель | у клапанов с такими приводами 20 с на открытие и 140 с на возврат | возврат выполняет сам привод |
| Реверсивный (например, Belimo BE) | в обе стороны заслонку двигает электродвигатель | менее 60 с на поворот на 90° | открытие и возврат идут от двигателя |
| Электромагнитный | электромагнитная защелка держит заслонку, пружина кручения ее открывает | до 2 с у привода с защелкой и пружиной кручения | после срабатывания возврат вручную |
Скорость из таблицы решает не все. Норма задает результат: исполнительный механизм обязан сохранять заданное при пожаре положение заслонки, если питание привода отключилось. Это сказано в пункте 7.19 СП 7.13130 для нормально закрытых клапанов, к которым относится и дымовой. А технический регламент ЕАЭС 043/2017 дополнительно требует, чтобы клапаны противодымной вентиляции имели автоматически и дистанционно управляемые приводы. Как поведет себя конкретная модель при пропадании питания, написано в ее паспорте.
Привод с электромагнитной защелкой, о котором речь в таблице, срабатывает до 2 секунд, но после срабатывания заслонку взводят руками. На объекте с большим числом клапанов это обход после каждой проверки. Пружинный привод возвращается сам, и время возврата, у описанных изделий 140 секунд, стоит учесть в графике испытаний.
Какие клапаны дымоудаления есть в каталоге
В каталоге Зонда клапаны дымоудаления идут тремя сериями с электроприводом Belimo: КПД-1, КЛОП-1 и КДМ-1. У каждой серии десять типоразмеров, и все они собраны в разделе клапанов дымоудаления.
| Параметр | Значение |
|---|---|
| Серии | КПД-1, КЛОП-1, КДМ-1 |
| Ширина, мм | 200 и 300 |
| Высота, мм | 200, 300, 400, 500, 600 |
| Типоразмеров в серии | 10 |
| Положение в обычном режиме | закрыт, открывается по сигналу пожарной сигнализации |
| Привод | электропривод Belimo с пружинным возвратом |
Карточки описывают назначение и конструкцию одинаково, поэтому разницу между сериями ищут в паспорте и сертификате конкретного изделия. Класс огнестойкости в карточках приведен с расхождениями, и перед заказом его сверяют с паспортом по спецификации проекта. Если нужный размер в таблице не встретился, напишите нам, подберем изделие с нужным сечением.

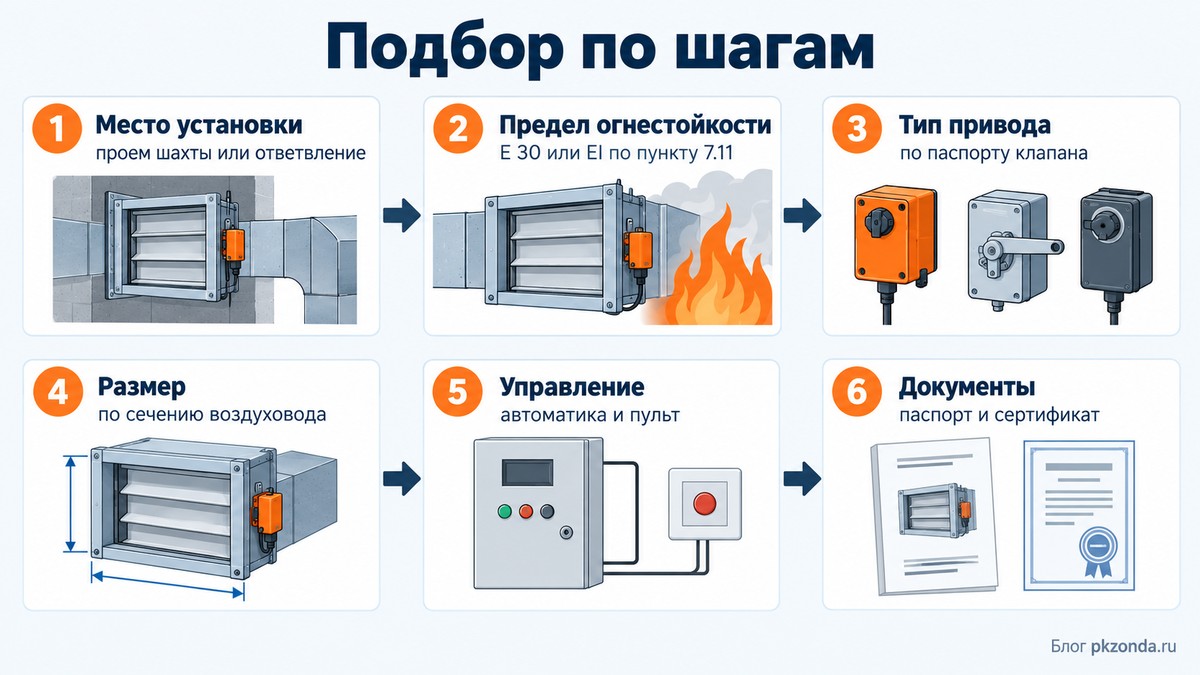

Как подобрать клапан дымоудаления под объект
Подбор проходит по шести шагам: сначала определяют место и предел, потом привод, потом размер.
- Определите место установки. Проем дымовой шахты в коридоре, ответвление от шахты, помещение или автостоянка определяют, какие буквы нужны в обозначении предела.
- Возьмите предел из проекта. E 30, EI 30, EI 45 или EI 60 указаны в спецификации, и заказ делают по ней.
- Выберите тип привода. Учитывайте время срабатывания, наличие ручного возврата и то, как привод ведет себя без питания.
- Подберите размер. Сечение клапана согласуют с сечением воздуховода или проема по проекту.
- Проверьте управление. Сигнал от пожарной сигнализации и дистанционный пуск должны доходить до привода.
- Запросите документы. Паспорт и сертификат запрашивают до заказа.
Размер клапана по расходу дыма и скоростям считает проект противодымной вентиляции, и угадывать его по каталогу нельзя. Методика расчета сечений воздуховодов дана в статье про расчет воздуховодов.
Проверка и типичные ошибки
Клапан долго стоит закрытым, а потребоваться должен при пожаре, поэтому его проверяют на срабатывание вместе с системой. Периодические испытания систем противодымной вентиляции по ГОСТ Р 53300-2009 проводят не реже одного раза в 2 года. Монтаж, крепление и узел прохода клапана через конструкцию описаны в статье про установку противопожарных клапанов.
Ошибки на этапе проекта и заказа повторяются.
- Дымовой клапан ставят на ответвление, хотя в таком месте норма требует клапан с EI 30, а дымовой с E 30 рассчитан на проем шахты.
- Заказ собирают только по размеру, и в итоге привозят изделие с другим пределом или приводом.
- Привод выбирают по скорости, а потом выясняется, что привод с защелкой взводится руками на каждом клапане.
- Класс огнестойкости сверяют с паспортом и сертификатом. Описания в карточках товара расходятся, и опираться на них одних нельзя.
Вопросы и ответы
Чем клапан дымоудаления отличается от противопожарного? Дымовой клапан нормально закрытый, открывается при пожаре и отвечает только за целостность (E), а противопожарный клапан в общем случае держит и целостность, и теплоизоляцию (EI).
Можно ли поставить дымовой клапан на ответвление воздуховода? Нет, для ответвления СП 7.13130 требует нормально закрытый клапан с пределом EI 30, а дымовой с E 30 рассчитан на проем шахты.
Какой привод лучше? Единого ответа нет, потому что пружинный возвращается сам, реверсивный двигает заслонку двигателем в обе стороны, а привод с электромагнитной защелкой после срабатывания взводится вручную. Решают проект и паспорт клапана.
Как работает клапан дымоудаления? В обычном режиме он закрыт, по сигналу пожарной сигнализации привод открывает заслонку, и дым уходит в вытяжную шахту.
Какие размеры есть в каталоге? От 200 на 200 до 300 на 600 мм, десять типоразмеров в каждой из трех серий.
Что в итоге
Клапан дымоудаления выбирают по месту установки и пределу огнестойкости, а затем по приводу и размеру. В проеме шахты в коридоре стоит дымовой клапан с E 30, на ответвлении и в помещениях нужен нормально закрытый клапан с буквами EI. Перед заказом сверьте спецификацию с паспортом и сертификатом изделия, а привод выбирайте с учетом питания и ручного возврата.
