Вентиляторы дымоудаления в 2026 году: типы, температурные классы огнестойкости и как подобрать под систему

Вентилятор дымоудаления включается тогда, когда в канале уже горячие продукты горения. Поэтому у него важнее всего предел огнестойкости, то есть сколько времени и при какой температуре он продолжает вращаться. СП 7.13130 в редакции 2025 года называет для вытяжной противодымной вентиляции шесть таких классов, и температура газов в них идет от 200 до 600 °C.

Дальше по порядку: что требует норма от самого вентилятора, как выбрать температурный класс, какие бывают типы, где вентилятор можно разместить и куда выбросить дым, затем подбор, электрика, пусконаладка и обслуживание. Вентилятор здесь лишь одно звено цепочки, и клапаны на ответвлениях разобраны в статье про противопожарные клапаны.

Чем вентилятор дымоудаления отличается от обычного

Вентилятор дымоудаления — это вентилятор, огнестойкость которого определена испытанием. По СП 7.13130 фактические пределы огнестойкости таких вентиляторов определяют по ГОСТ Р 53302, отдельному методу испытаний для вентиляторов противодымной защиты. Расход и давление тоже нужны, и все же выбор начинается с документов: без определенного предела огнестойкости вентилятор в ряд, который называет норма, не попадает.

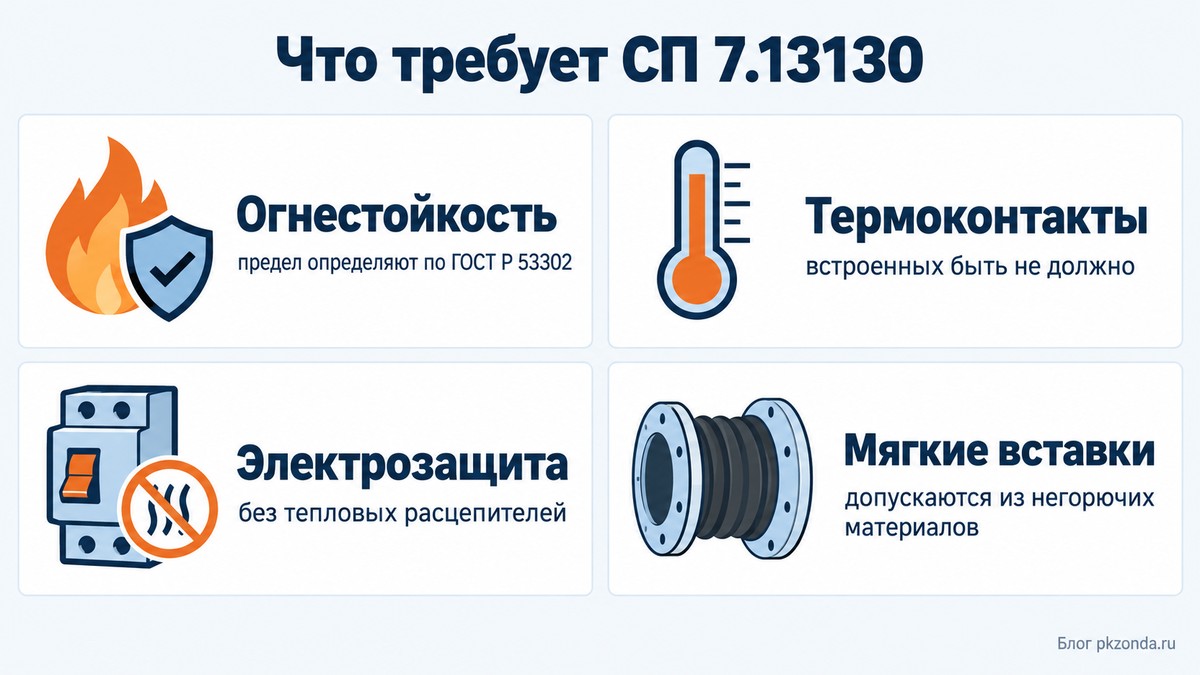

Требования к самому изделию и к его цепи питания в редакции 2025 года собраны в нескольких пунктах, и в проекте их удобно держать перед глазами.

Про термоконтакты стоит помнить особо: требование ввели Изменением № 3, и действует оно с 1 июля 2025 года. Проекты и спецификации, подготовленные раньше, по этому пункту лучше перепроверить.

Температурные классы огнестойкости: как выбрать

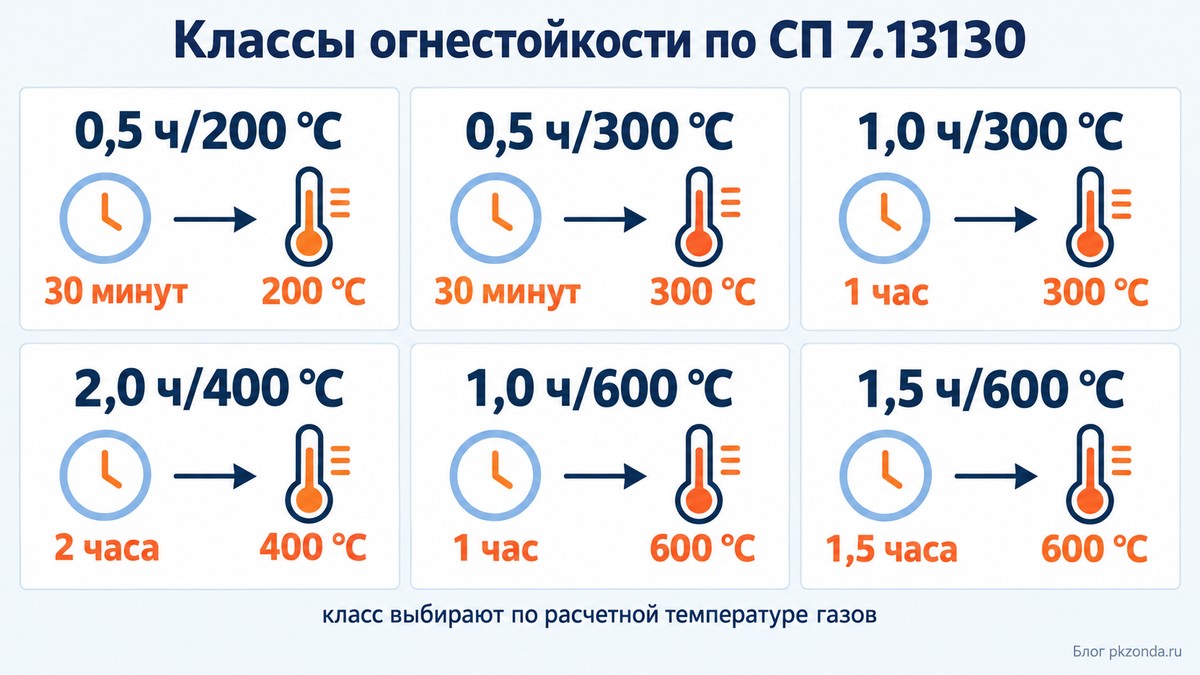

Для вытяжных систем СП 7.13130 предусматривает вентиляторы с пределами огнестойкости 0,5 ч/200 °C, 0,5 ч/300 °C, 1,0 ч/300 °C, 2,0 ч/400 °C, 1,0 ч/600 °C и 1,5 ч/600 °C. Первое число показывает, сколько времени вентилятор обязан работать, второе, при какой температуре перемещаемых газов. Норма связывает выбор класса с расчетной температурой газов.

Температуру удаляемых газов нужно считать по проекту. Свод правил запрещает принимать без расчета фиксированные значения температуры продуктов горения из коридоров или помещений. Допустим, расчет дал 280 °C: тогда подойдет вариант на 300 °C, и вентилятор на 200 °C уже не годится, ведь без расчета тут не угадаете.

Для радиальных вентиляторов ВР 60-92 и ВЦ 14-46 изготовитель заявляет больше нормативного ряда, в паспорте указано, что они могут перемещать газы с температурой 400 и 600 °C до двух часов, а исполнения называются ДУ400 и ДУ600. В СП для 600 °C записаны 1,0 и 1,5 часа, так что действует тот класс, который подтвержден протоколом испытаний конкретной модели.

Типы вентиляторов дымоудаления: крышные, радиальные, осевые и диагональные

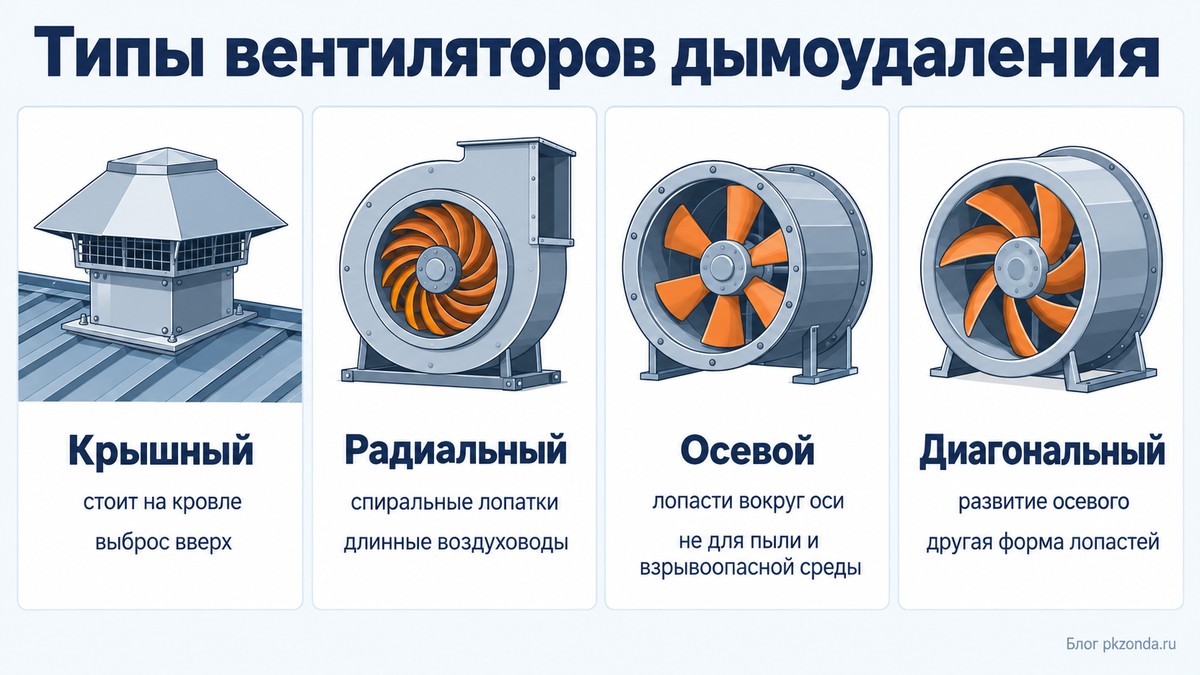

Крышные вентиляторы дымоудаления бывают осевые, диагональные и радиальные, они же центробежные. Крышное исполнение, по данным производителей, освобождает технические помещения. Вентилятор стоит на кровле, источник шума выносится за пределы обслуживаемых зон, а затраты на монтаж снижаются.

У радиального вентилятора ротор со спиральными лопатками. Радиальные крышные вентиляторы обладают большой мощностью и подходят для длинных воздуховодов, зато ремонт и обслуживание у них сложнее, а сам вентилятор дороже. Общее устройство разобрано в статье про центробежные вентиляторы.

Осевые крышные вентиляторы нельзя применять во взрывоопасных средах и при большом количестве пыли или волокон в воздухе. Загрязнения оседают на лопастях и снижают эффективность. Подробности есть в статье про осевые вентиляторы. По описанию производителей, диагональный вентилятор развивает схему осевого и отличается формой лопастей.

Где размещать вентилятор и куда выбрасывать дым

Какие варианты вообще есть? По СП 7.13130 вентиляторы для удаления продуктов горения размещают в отдельных помещениях с огнестойкими ограждающими конструкциями, непосредственно в защищаемых помещениях или в вентиляционных каналах, если вентилятор выполнен в специальном исполнении. По техническим данным изготовителей допускается ставить их на кровле и снаружи зданий, и тогда нужны ограждения от доступа посторонних. На неэксплуатируемых кровлях такое ограждение можно не делать. На наружных стенах фасадов вентилятор размещают с учетом правил выброса.

У отдельного помещения для вентиляторов есть свои требования. Параметры воздушной среды в нем с учетом тепловыделений должны соответствовать условиям эксплуатации у изготовителя, а при необходимости помещение дополнительно вентилируют с расчетной кратностью воздухообмена. Если помещение находится вне пожарного отсека обслуживаемых помещений, его выгораживают конструкциями с пределом огнестойкости EI 150 и выше, двери в нем делают противопожарными 1-го типа.

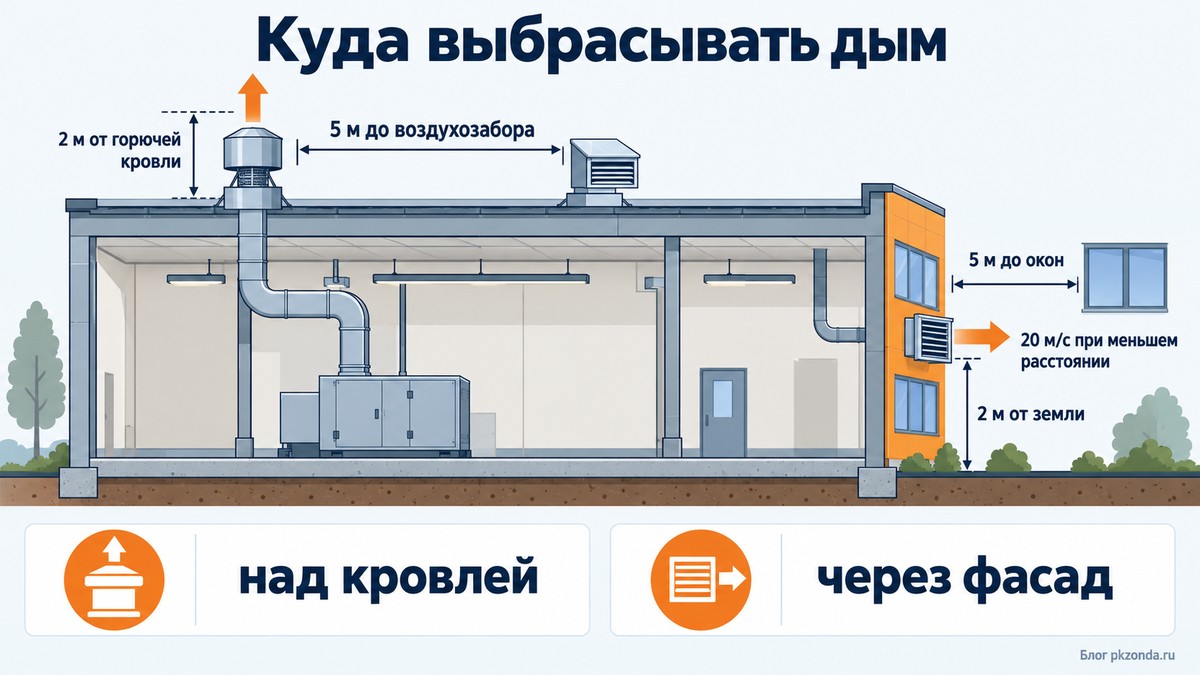

Для выброса продуктов горения над покрытием здания норма задает расстояния. До воздухозаборных устройств приточной противодымной вентиляции должно быть не менее 5 м. Над кровлей из горючих материалов выброс предусматривают на высоте не менее 2 м. Меньшую высоту допускают при защите кровли негорючими материалами на расстоянии не менее 2 м от края выбросного отверстия. При вентиляторах крышного типа с вертикальным выбросом защита кровли не требуется.

Выбросить дым можно и через решетки на наружной стене: на фасаде без оконных проемов либо на фасаде с окнами. В этом случае окна должны быть не ближе 5 м по горизонтали и по вертикали. Саму решетку поднимают не ниже 2 м от земли. При меньшем расстоянии до окон остается один вариант, скорость выброса не менее 20 м/с. Поэтому расстояния проверяют на этапе размещения, пока вентилятор можно сдвинуть на чертеже. Воздуховоды и каналы вытяжной противодымной вентиляции выполняют из негорючих материалов класса герметичности В, а пределы их огнестойкости зависят от места прокладки и составляют от EI 30 до EI 150.

Характеристики вентилятора дымоудаления в паспорте

Паспорт читают целиком, потому что одной строки с расходом мало. Расход и давление задают рабочую точку, но ничего не говорят о том, какой температуре и какому времени работы вентилятор соответствует. Для этого нужны класс огнестойкости, исполнение корпуса, двигатель и условия установки.

Как это выглядит в документе, видно на радиальных вентиляторах ВР 60-92. Вентилятор состоит из корпуса (улитки), рабочего колеса, рамы, входного патрубка и электродвигателя. Колесо с загнутыми назад лопатками сидит на валу двигателя, а рама стоит на виброизоляторах, которые поставляются отдельно, так что в спецификацию их вписывают самостоятельно. В таблице комплектации типоразмеры идут от № 4,0 до № 11,2, мощность двигателей от 0,37 до 30 кВт, частота вращения 750, 1000, 1500 и 3000 об/мин.

Исполнение зависит от температуры, и у ВР 60-92 вариант ДУ600 рассчитан до 600 °C. Он выполняется из жаростойкой стали или углеродистой стали со специальным покрытием, а ДУ400 рассчитано до 400 °C и выполняется из углеродистой стали со специальным покрытием. Для работы на открытом воздухе вентилятор дополнительно комплектуют защитным кожухом двигателя от осадков, а в помещениях категорий А и Б эти вентиляторы не применяются. Условия допуска из паспорта сверяют с категорией помещения в проекте.

Как подобрать вентилятор дымоудаления по шагам

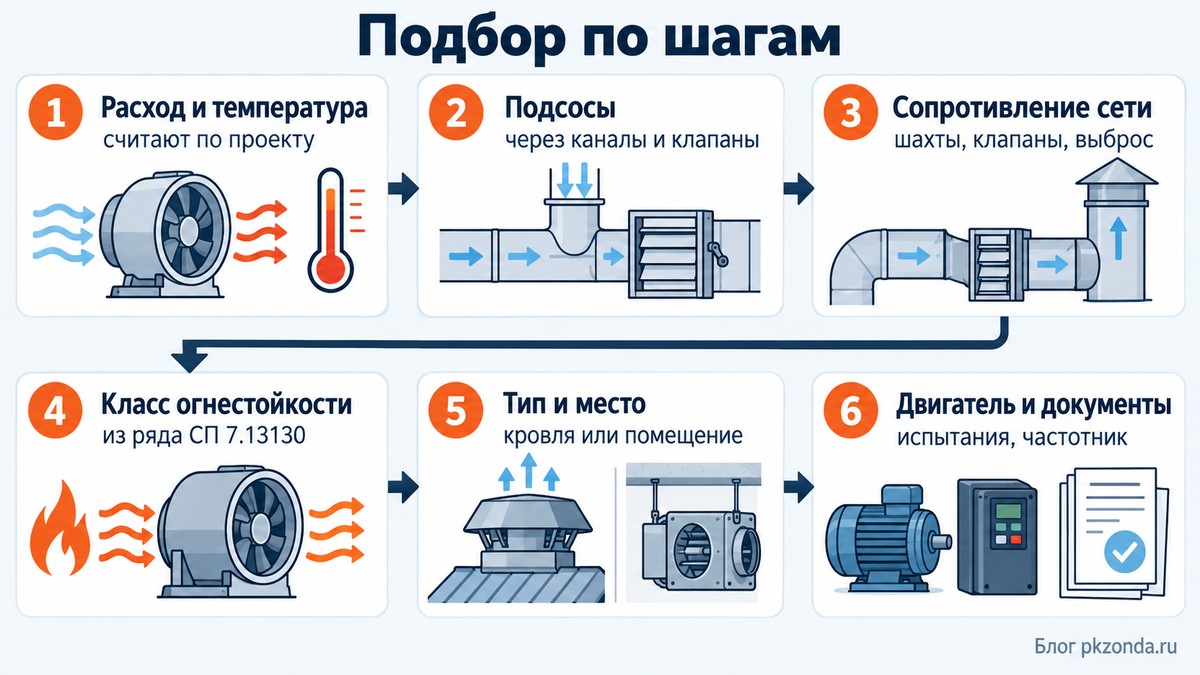

С чего начать? Цифры берут из проекта противодымной вентиляции, и под них подбирают вентилятор в таком порядке.

1. Определите расчетные расход и температуру удаляемых продуктов горения. Температуру считают, фиксированные значения без расчета брать нельзя.
2. Учтите подсосы воздуха. Расход корректируют на подсосы через неплотности каналов и через закрытые противопожарные клапаны, а положительный дисбаланс не допускается.
3. Посчитайте сопротивление сети. В него входят шахты, воздуховоды, клапаны и решетка на выбросе, а методика подбора сечений описана в статье про расчет воздуховодов.
4. Выберите температурный класс. Он берется из ряда СП 7.13130 по расчетной температуре газов.
5. Выберите тип и место установки. Крышный, радиальный или осевой вентилятор, на кровле или в отдельном помещении, с учетом правил выброса.
6. Проверьте двигатель и документы. Протокол испытаний на огнестойкость, исполнение двигателя и допустимость частотного регулирования подтверждают по документам изготовителя.

Если в сети нужно снизить шум, ставят шумоглушители, и как их подобрать, описано в статье про шумоглушители для вентиляции. Для шахт и ответвлений понадобятся клапаны: в разделе клапанов дымоудаления есть, например, КДМ-1 300×300 с электроприводом Belimo. С моделью вентилятора проще всего сразу написать менеджерам, потому что подбор делают под расчетные данные проекта.

Электрика и управление вентилятором дымоудаления

Тепловые расцепители в цепях питания исполнительных элементов не допускаются. Норма запрещает аппараты электрической защиты с тепловыми расцепителями в цепях электроснабжения исполнительных элементов оборудования противодымной вентиляции.

Преобразователь частоты ставят не всегда, потому что возможность его применения определяют испытаниями по ГОСТ Р 53302. Для вентилятора вытяжной противодымной вентиляции без такого подтверждения его не добавляют к уже испытанному вентилятору.

Включение оборудования идет автоматически, от пожарной сигнализации или автоматических установок пожаротушения, и дистанционно: с пульта дежурной смены диспетчерского персонала и от пусковых устройств у эвакуационных выходов или в пожарных шкафах. Двигатель при работе в режиме дымоудаления защищают конструктивно. В обновленном крышном вентиляторе одного из производителей сделаны тепловая защита вала в виде кока с минераловатным наполнителем, тепловые разрывы между задним диском и ступицей колеса, а также между двигателем и подмоторной плитой, и добавлена заводская крыльчатка охлаждения. Такие решения полезно сравнивать у разных моделей.

Установка вентилятора дымоудаления и пусконаладка

Перед монтажом вентилятор осматривают, а для крышного вентилятора на новой кровле работа включает бетонную стяжку под агрегат, оцинкованные фартуки и юбки по контуру и восстановление изоляции кровли, а на мягкой кровле монтаж сложнее, чем на твердой. Воздуховоды должны иметь устройство, которое задерживает посторонние предметы, и всасывающее и нагнетательное отверстия при испытаниях, наладке и работе ограждают.

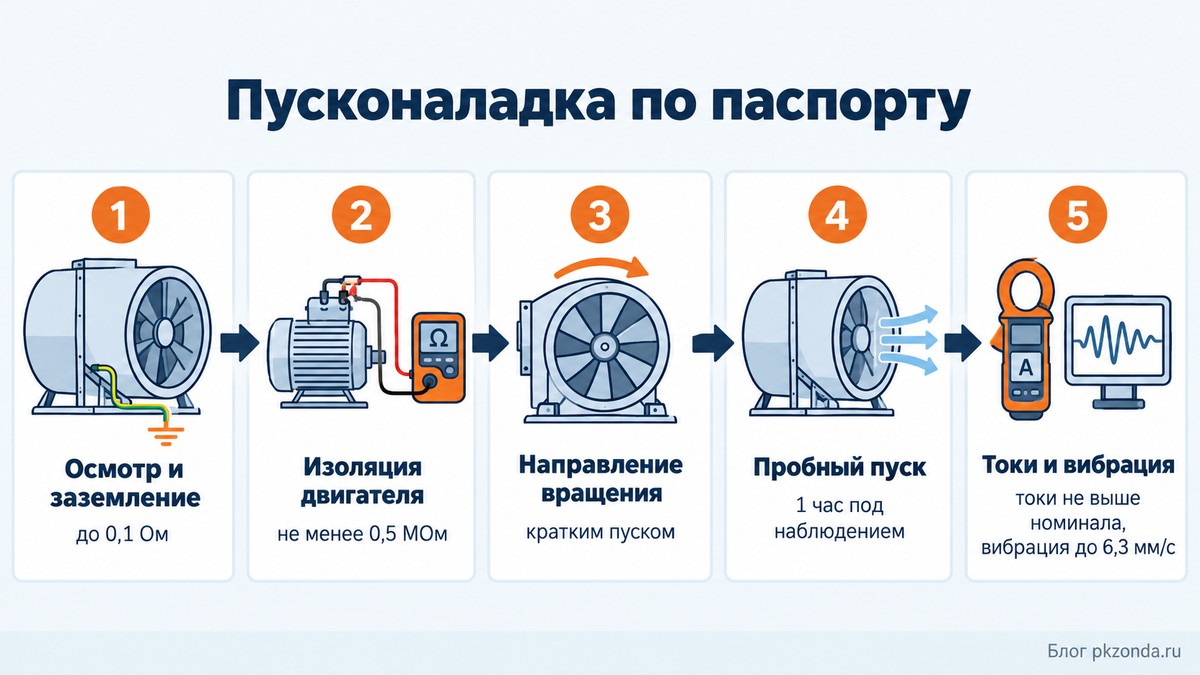

Заземление проверяют при монтаже, и сопротивление между заземляющим болтом и любой доступной прикосновению металлической частью, которая может оказаться под напряжением, не должно быть больше 0,1 Ом. Сопротивление изоляции обмоток двигателя при напряжении мегомметра 1000 В должно составлять не менее 0,5 МОм. Замер повторяют периодически и после длительных перерывов в работе.

Направление вращения проверяют кратковременным включением, и колесо должно вращаться в сторону выходного патрубка. Если направление неверное, меняют местами две фазы на клеммах двигателя. После этого вентилятор отрабатывает час под наблюдением. Потребляемые токи на клеммах не должны превышать номинальных. Результаты замеров заносят в паспорт. Среднеквадратическая виброскорость вентилятора допускается до 6,3 мм/с, виброскорость от внешних источников в месте установки допускается до 2 мм/с.

Техническое обслуживание вентилятора дымоудаления

Обслуживание делят на три вида, и объем с периодичностью изготовитель сокращать не разрешает. Если нарушить периодичность или неверно вести журнал учета ФРЭ-1, это может стать причиной отказа в гарантийном ремонте. Техническое состояние всей системы противодымной вентиляции оценивают по ГОСТ Р 53300.

Каждый следующий вид включает предыдущий, поэтому ТО-3 раз в год охватывает все, что проверяют в течение года. Гибкие вставки и токи по фазам попадают в проверку каждый квартал.

Частые ошибки при выборе и установке

• Класс огнестойкости берут без расчета температуры. Норма запрещает принимать температуру продуктов горения без расчета, и 200 °C нельзя выбирать только из-за цены вентилятора.
• Вентилятор без определенного предела огнестойкости ставят в вытяжную противодымную систему. Без испытания по ГОСТ Р 53302 предел не определен, и система не соответствует норме.
• В цепь питания ставят тепловой расцепитель или берут вентилятор со встроенным термоконтактом. Оба решения СП 7.13130 для вытяжной противодымной вентиляции не допускает.
• Выброс размещают рядом с окнами и воздухозаборами. Расстояния 5 и 2 м проверяют на чертеже, пока место еще можно поменять.
• Преобразователь частоты ставят без подтверждения испытаниями. Его допустимость определяют по ГОСТ Р 53302.

Вопросы и ответы

Подойдет ли обычный вентилятор для дымоудаления? СП 7.13130 называет вентиляторы с пределами огнестойкости, которые определены по ГОСТ Р 53302. Вентилятор без такого испытания в этот ряд не попадает.

Какие температурные классы бывают? По СП 7.13130 это 0,5 ч/200 °C, 0,5 ч/300 °C, 1,0 ч/300 °C, 2,0 ч/400 °C, 1,0 ч/600 °C и 1,5 ч/600 °C, и выбирают класс по расчетной температуре газов.

Нужны ли гибкие вставки? СП 7.13130 допускает мягкие вставки из негорючих материалов, а в графике обслуживания целостность гибких вставок входит в ТО-1.

Нужен ли частотный преобразователь? Только если его применение подтверждено испытаниями вентилятора по ГОСТ Р 53302.

Как часто обслуживать вентилятор? Раз в квартал, раз в полгода и раз в год, по трем видам ТО.

Что в итоге

Вентилятор дымоудаления выбирают сначала по расчетной температуре и подтвержденному классу огнестойкости, а потом по расходу, давлению и месту установки. Перед заказом запросите у проектировщика расчетные расход и температуру, а у изготовителя протокол испытаний по ГОСТ Р 53302 и паспорт модели: с этими данными модель можно подбирать. Проверьте заодно, что нет встроенных термоконтактов и тепловых расцепителей в цепи питания, а расстояния до окон и воздухозаборов выдержаны.
