Переточные решетки: в дверь и в стену, как рассчитать живое сечение и подобрать размер под расход воздуха
По расчету с коэффициентом расхода 0,6 щель в 15 мм под дверью шириной 800 мм пропускает при перепаде давления 10 Па около 106 м³/ч, а ванной по таблице 7.1 СП 54.13330.2022 нужно 50 м³/ч. Если же у двери нет подреза или щель закрыл порог, воздуху остается идти только через неплотности. На этот случай в пункте 9.12 того же свода правил есть прямая строка: в двери санузла следует предусматривать переточную решетку или зазор под дверью.
Ниже разберем, что такое переточные решетки, чем решетка в дверь отличается от решетки в стену и как подобрать размер по расходу воздуха. Потом пройдем по месту установки, монтажу и случаям, когда нормы требуют дополнительных условий. Общую картину по изделиям собрали в статье про виды вентиляционных решеток, а расчет воздухообмена по нормам лежит в материале про расчет вентиляции.
Что такое переточные решетки и зачем они нужны

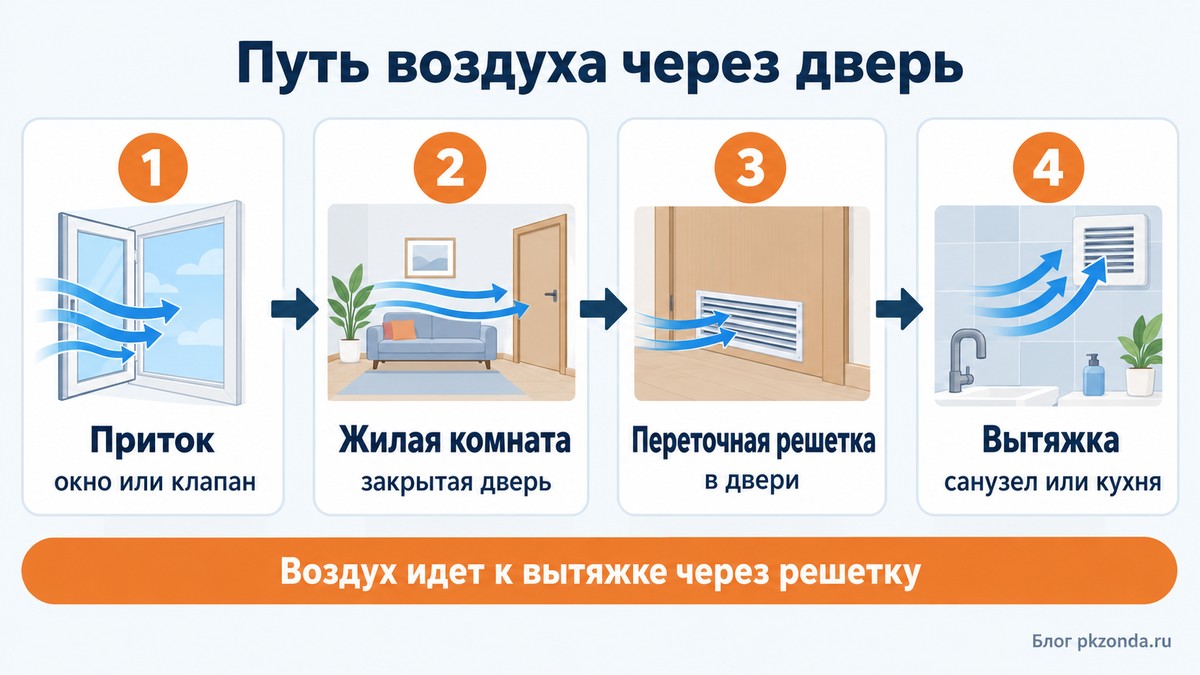

Переточная решетка — это решетка в двери или перегородке, через которую воздух идет из одного помещения в соседнее при закрытой двери. Она перепускает воздух из комнаты в комнату через закрытую дверь.
В зданиях с механической вытяжкой, по пункту 9.10 СП 54.13330.2022, приток в жилые комнаты обеспечивают через оконные или стеновые клапаны с регулируемым открыванием. По пункту 9.11 воздух удаляют из кухонь, уборных, ванных и совмещенных санузлов. Для санузла норма требует решетку или зазор (пункт 9.12). Проходимость закрытой двери для воздуха стоит проверить расчетом. Если зазора мало, добавляют решетку, а ставить оба решения сразу или одно, решает проектировщик.
Норма прямо называет санузел. Для других помещений решение принимает проектировщик по расходу и перепаду давления. В офисе, например, часть приточного воздуха подают в коридоры, и на двери допускают перепад давления 20–50 Па (пункт 7.3.1 СП 60.13330.2020, для общественных и административно-бытовых зданий). Для квартиры такую цифру придется выбирать самому, и дальше в статье видно, как она влияет на размер решетки.
Переточные решетки в дверь и в стену: чем отличаются
Деталь одна, а условия установки у нее разные. Решетку в дверь ставят в вырез полотна, а решетку в стену устанавливают в проем перегородки. Главные различия сводятся к толщине основания и к тому, что за стеной.
У производителя BETA-DI рамы рассчитаны на двери и тонкие перегородки толщиной от 26 до 50 мм. Если стена толще, глубина рам уже не подходит. Для более толстой стены исполнение уточняют у производителя.
| Параметр | Решетка в дверь | Решетка в стену или перегородку |
|---|---|---|
| Основание | Дверное полотно | Проем в перегородке |
| Толщина по каталогу BETA-DI | 26–50 мм | 26–50 мм для тонкой перегородки |
| Что сверить с паспортом | Толщину полотна и размер выреза | Толщину стены и размер проема |
| Особое условие | Зависит от места, см. раздел про особые случаи | Для перегородок некоторых зданий нужны нормально открытые противопожарные клапаны (раздел про особые случаи) |
Если проем попадает под требование о противопожарных клапанах, подробности лежат в статье про противопожарные клапаны.
Как устроена переточная решетка и что такое живое сечение

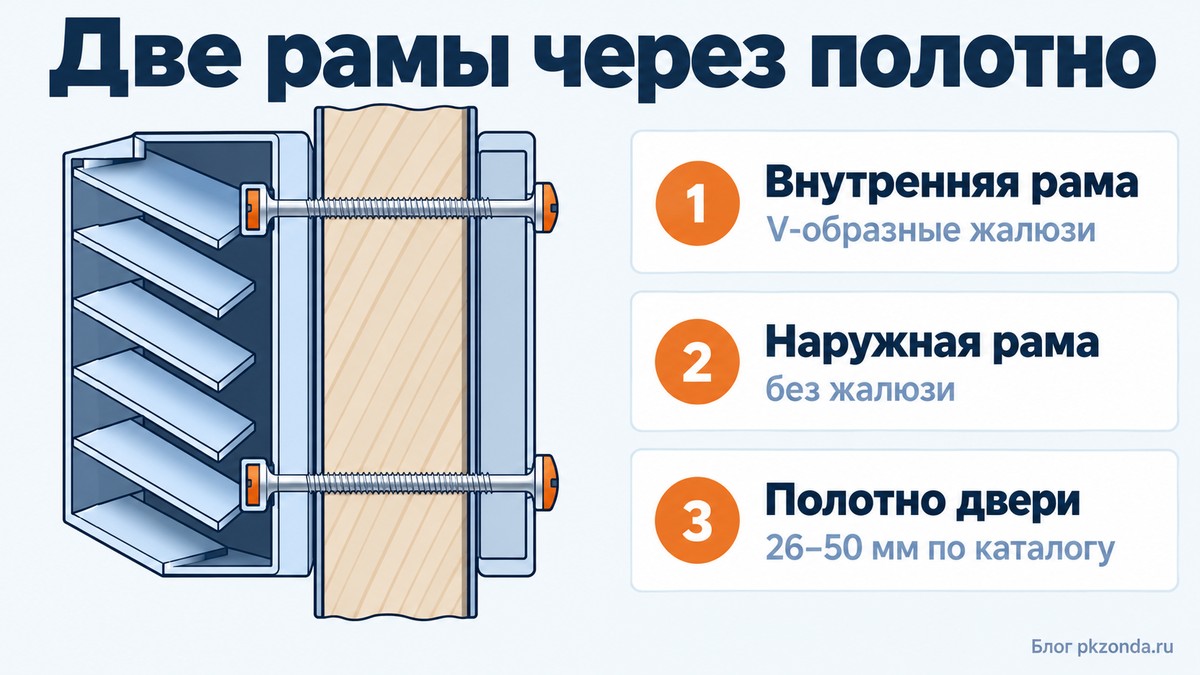

По описанию BETA-DI, решетка состоит из двух рам, наружной и внутренней. Во внутренней неподвижно закреплены V-образные горизонтальные жалюзи, которые мешают смотреть сквозь решетку. Наружная рама сделана из алюминиевого профиля. Рамы ставят с двух сторон полотна и крепят к проему винтами.
Размер решетки и площадь прохода воздуха различаются. Воздух идет только между ламелями, поэтому у каждого типоразмера есть живое сечение, то есть чистая площадь, через которую воздух реально проходит. В каталоге BETA-DI типоразмер задан размером строительного проема, и живое сечение решетки 100×100 мм равно 0,0049 м², решетки 150×100 мм равно 0,0074 м², а решетки 300×100 мм равно 0,0147 м². Это около 49% площади проема.
Живое сечение берите из паспорта конкретного изделия. У другой решетки угол жалюзи и толщина ламелей дадут другую долю. Сверх стандартного ряда BETA-DI делает решетки любого размера с шагом 1 мм, а рекомендуемые размеры проема лежат между 50×100 и 2900×2500 мм.
Как подобрать размер переточной решетки по расходу воздуха
Без расчета тут не угадаете, но сам расчет короткий. Нужны три величины. Сколько воздуха должна пропустить решетка, какой перепад давления будет на двери и какая часть площади проема у решетки живая.
Расход берем из таблицы 7.1 СП 54.13330.2022. Ванная, душевая и совмещенный санузел получают 50 м³/ч, уборная и туалет 25 м³/ч. Для кухни таблица дает 60 м³/ч при электрической плите и 100 м³/ч при газовой.
Перепад давления на закрытой двери для расчета задают самостоятельно. Мы возьмем для примера значения 5, 10 и 20 Па и посмотрим, как меняется результат. Расход воздуха через отверстие зависит от перепада по формуле:
Q = μ·F·√(2·ΔP/ρ)
Здесь Q обозначает расход в м³/с, F живое сечение в м², ΔP перепад давления в Па, ρ плотность воздуха (около 1,2 кг/м³), а μ коэффициент расхода, который для острой кромки принимают около 0,6. Это расчетное допущение для оценки, точные значения для изделия дает его производитель.
| Расход, м³/ч | Нужное живое сечение при 5 Па, см² | при 10 Па, см² | при 20 Па, см² |
|---|---|---|---|
| 25 (туалет) | 40 | 28 | 20 |
| 50 (ванная, совмещенный санузел) | 80 | 57 | 40 |
| 60 (кухня, электроплита) | 96 | 68 | 48 |
| 100 (кухня, газовая плита) | 160 | 113 | 80 |
Чем меньше перепад на двери, тем больше нужна решетка. Санузлу при 5 Па требуется около 80 см² живого сечения, а при 20 Па вдвое меньше. Запас сверх расчета проектировщик выбирает сам. В примере ниже запас над нормой получился разным, от 30% до 160%, потому что типоразмеров в ряду немного.
Как это выглядит на цифрах? Ниже пример на типоразмерах и живом сечении BETA-DI (около 49% площади проема). Для ЗОНДА-АП точное живое сечение запросите у менеджера, в описании карточек его нет.
| Помещение | Расход, м³/ч | Типоразмер, мм | Живое сечение, см² | Пропустит при 10 Па, м³/ч |
|---|---|---|---|---|
| Туалет | 25 | 150×100 | 73,5 | около 65 |
| Ванная, совмещенный санузел | 50 | 150×100 | 73,5 | около 65 |
| Кухня, электроплита | 60 | 200×100 | 98 | около 86 |
| Кухня, газовая плита | 100 | 300×100 | 147 | около 130 |

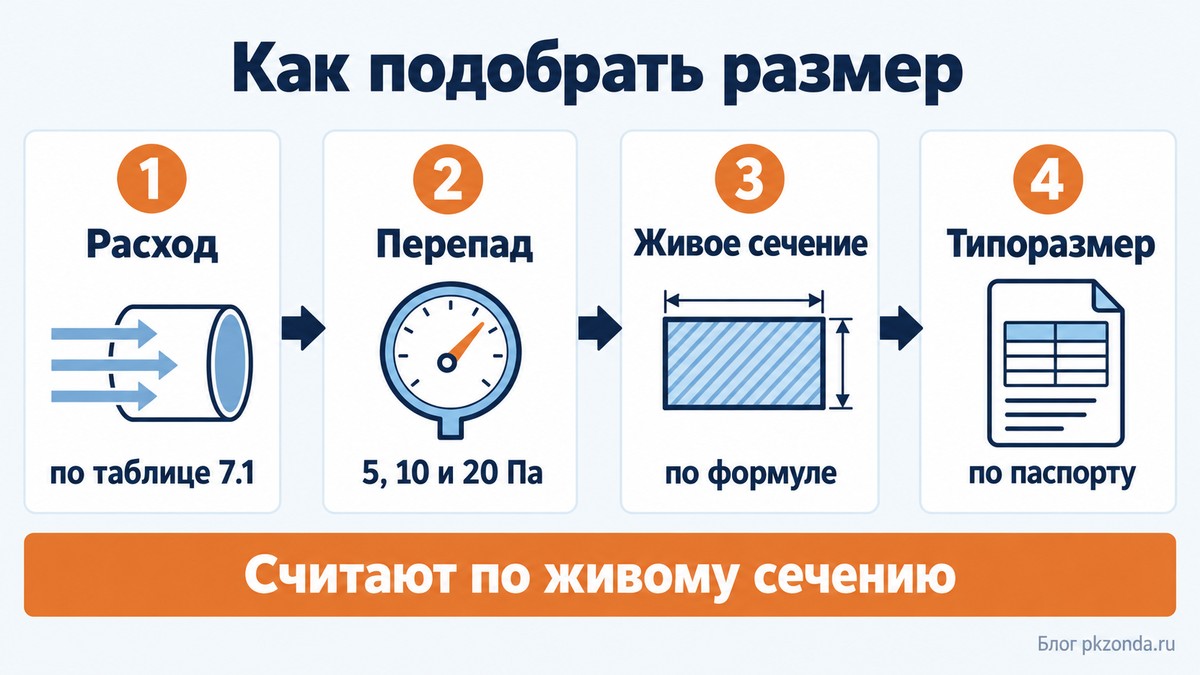

Порядок расчета выглядит так.
- Взять расход для помещения из таблицы 7.1 и перевести в м³/с, разделив на 3600.
- Задать перепад давления на двери и проверить результат на 5, 10 и 20 Па.
- Найти нужное живое сечение, разделив расход на произведение μ и корня из 2·ΔP/ρ.
- Выбрать типоразмер, у которого живое сечение из паспорта не меньше найденного, и при необходимости добавить запас.
Если решетка нужного размера не помещается в полотно, расчет подскажет, сколько решеток поставить: их живые сечения складываются.
Где в двери ставить решетку
В СП 54.13330.2022 переточные решетки упоминаются только в пункте 9.12, в СП 60.13330.2020 в пунктах 7.3.1 и 7.11.8 и в разделе о тамбур-шлюзах. Высоты установки там нет, поэтому место выбирает проектировщик.

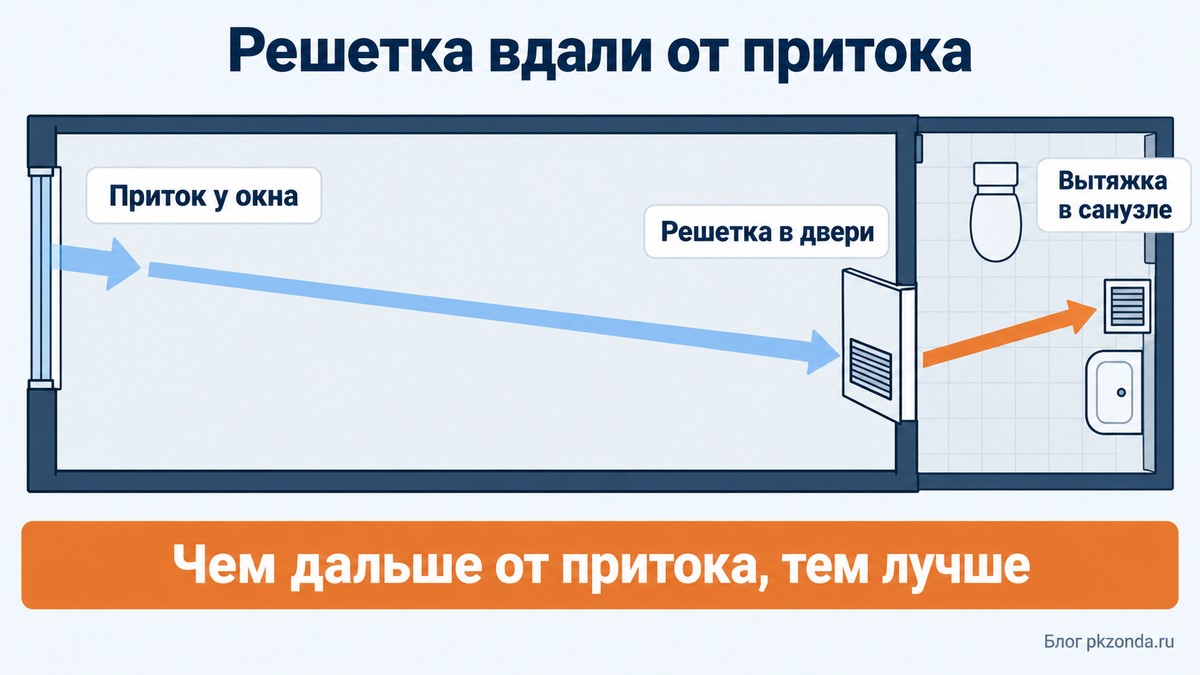

Воздух должен пройти по комнате и не уйти по кратчайшему пути. Если приточный клапан стоит в стене у окна, а решетка в двери на той же стене, свежий воздух может уйти в коридор почти сразу. Чем дальше решетка от притока, тем больше помещения проходит воздух, но это инженерный совет, а в нормах такого требования нет. Поэтому приток и решетку стараются разнести по разным сторонам комнаты.
Щель под дверью можно оценить так же, как решетку, по ее площади и с тем же допущением по μ. Поэтому перед выбором размера проверьте, остается ли под дверью проход. Порог или коврик могут его закрыть, и тогда щель в расчет брать нельзя.
Как установить переточную решетку в дверь и в стену
Начните с измерения толщины полотна или стены и сверьте ее с диапазоном рам по паспорту. У BETA-DI он составляет 26–50 мм, у решетки другого производителя может быть иным.
Что еще стоит найти в паспорте до покупки? Размер выреза определяет размер проема из таблицы типоразмеров. У BETA-DI в коде заказа есть высота и ширина строительного проема, монтажная рама и вариант крепления: без отверстий или с отверстиями под саморезы. Крепят решетку к проему винтами, как указано в каталоге.
- Измерить толщину полотна или стены и сверить с диапазоном рам.
- Разметить вырез по размеру проема из паспорта.
- Установить рамы с двух сторон и закрепить их винтами.
Порядок работ ориентировочный, окончательный берут из инструкции на изделие. Для решетки в стену он такой же, только вместо полотна двери стоит проем. Подробности крепежа по разным основаниям разобраны в статье про монтаж вентиляционных решеток.

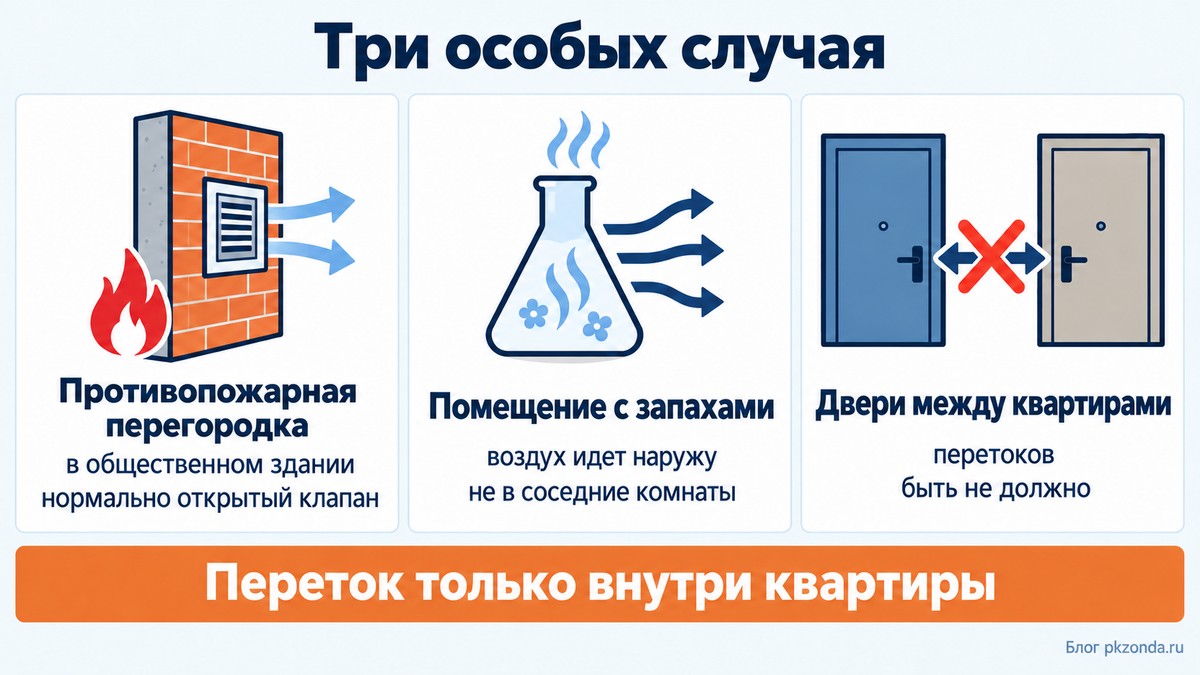

Особые случаи: где решетка требует дополнительных условий
Противопожарные перегородки в общественных и производственных зданиях. По пункту 7.11.8 СП 60.13330.2020 в перегородках, которые отделяют общественные, административно-бытовые или производственные помещения (кроме складов) категорий В4, Г и Д от коридоров, отверстия для перетекания воздуха предусматривают при условии нормально открытых противопожарных клапанов. Клапаны допускается не ставить, если для дверей предел огнестойкости не нормируется. Для других зданий и преград решение принимает проект.
Помещения с запахами и вредными веществами. По пункту 9.12 СП 54.13330.2022 воздух из таких помещений должен удаляться наружу и не попадать в другие помещения здания, в том числе через вентиляционные каналы. Учитывайте это при выборе места для решетки.
Перетоки между квартирами. Тот же пункт требует, чтобы вентиляция не допускала перетоков воздуха между квартирами. Решетка рассчитана на переток внутри квартиры.
Решетка пропускает звук вместе с воздухом, поэтому для спальни и переговорной шум стоит учесть отдельно, и подходы к нему разобраны в статье про шумоглушители для вентиляции.
Переточные решетки ЗОНДА-АП в каталоге
В каталоге ЗОНДА-АП переточные решетки представлены тремя карточками. У всех в описании алюминиевый корпус и размеры от 150×100 до 600×500 мм.
- Переточная решетка для дверей ЗОНДА-АП
- Алюминиевая решетка переточная ЗОНДА-АП
- Жалюзийная решетка дверная ЗОНДА-АП
В описании карточек нет толщины полотна и живого сечения. Эти две цифры нужны для расчета выше, поэтому перед заказом запросите у менеджера чертеж и таблицу живого сечения. Все переточные решетки каталога собраны в разделе переточных решеток.
Если решетка нужна для другой задачи, загляните в статью про решетки скрытого монтажа. А приточный клапан КИВ отвечает за вход воздуха в комнату, с которого начинается весь путь.
Частые вопросы
Нужна ли переточная решетка, если под дверью есть щель?
Пункт 9.12 допускает в двери санузла решетку или зазор. Если щель остается открытой, сравните ее площадь с нужным живым сечением из таблицы выше. Щель 800×15 мм дает около 120 см², и по расчету выше (μ около 0,6) при 10 Па через нее проходит около 106 м³/ч. Если щель может закрыться порогом или ковриком, надежнее поставить решетку.
Какого размера нужна переточная решетка для санузла?
Для ванной или совмещенного санузла расход равен 50 м³/ч. По расчету с μ около 0,6 при заданных 10 Па нужно не меньше 57 см² живого сечения. Типоразмер 150×100 мм с живым сечением 73,5 см² в примере с BETA-DI это перекрывает. Точный размер берут по паспорту выбранного изделия.
Можно ли поставить переточную решетку в стену?
Можно. У BETA-DI рамы рассчитаны на двери и тонкие перегородки толщиной 26–50 мм, для более толстой стены исполнение уточняют у производителя. Для противопожарной перегородки в зданиях из пункта 7.11.8 СП 60.13330.2020 нужны нормально открытые клапаны.
Какие размеры у переточных решеток ЗОНДА-АП?
В карточках каталога указан диапазон от 150×100 до 600×500 мм. Шаг типоразмеров, толщину полотна и живое сечение уточняйте у менеджера.
Что в итоге
В двери санузла по пункту 9.12 СП 54.13330.2022 нужна переточная решетка или зазор под дверью. Остальное в статье сводится к расчету, и его удобно держать перед глазами.
- Расход. Ванная и совмещенный санузел 50 м³/ч, туалет 25, кухня 60 или 100 м³/ч по таблице 7.1.
- Живое сечение. По расчету с μ около 0,6 для санузла при заданных 10 Па нужно не меньше 57 см², при 5 Па около 80. Берите живое сечение из паспорта изделия.
- Место. Решетку разносят с притоком, чтобы воздух прошел по комнате.
- Особые случаи. Противопожарные перегородки из пункта 7.11.8 СП 60.13330.2020 и перетоки между квартирами требуют отдельного решения.
