Противопожарные клапаны вентиляции: чем отличаются нормально открытые, нормально закрытые, дымовые и двойного действия и какой привод ставить на каждый
В действующей редакции СП 7.13130.2013 нормально открытому клапану в противопожарной преграде REI 150 достаточно предела огнестойкости EI 60. В редакции 2013 года там стояло EI 90, требование снизили Изменением № 1 в 2020 году. Спецификация, собранная по старой таблице, сегодня задает клапан с запасом, которого нормы уже не требуют.
Свод правил различает противопожарные клапаны по тому, что заслонка делает при пожаре: нормально открытые, нормально закрытые, двойного действия и отдельно дымовые. От типа зависят предел огнестойкости, привод и место в системе. Цифры в статье приведены по редакции свода правил с Изменением № 3, которое действует с 1 июля 2025 года.
Что такое противопожарный клапан и что значат буквы E и I
Противопожарный клапан — это автоматически и дистанционно управляемое устройство, которое перекрывает вентиляционный канал или проем в ограждающей конструкции и имеет нормируемый предел огнестойкости. Так его определяет пункт 3.8 СП 7.13130.2013. От обычного воздушного клапана его отличает именно предел огнестойкости: закрытая заслонка обязана заданное время держать и дым, и тепло.

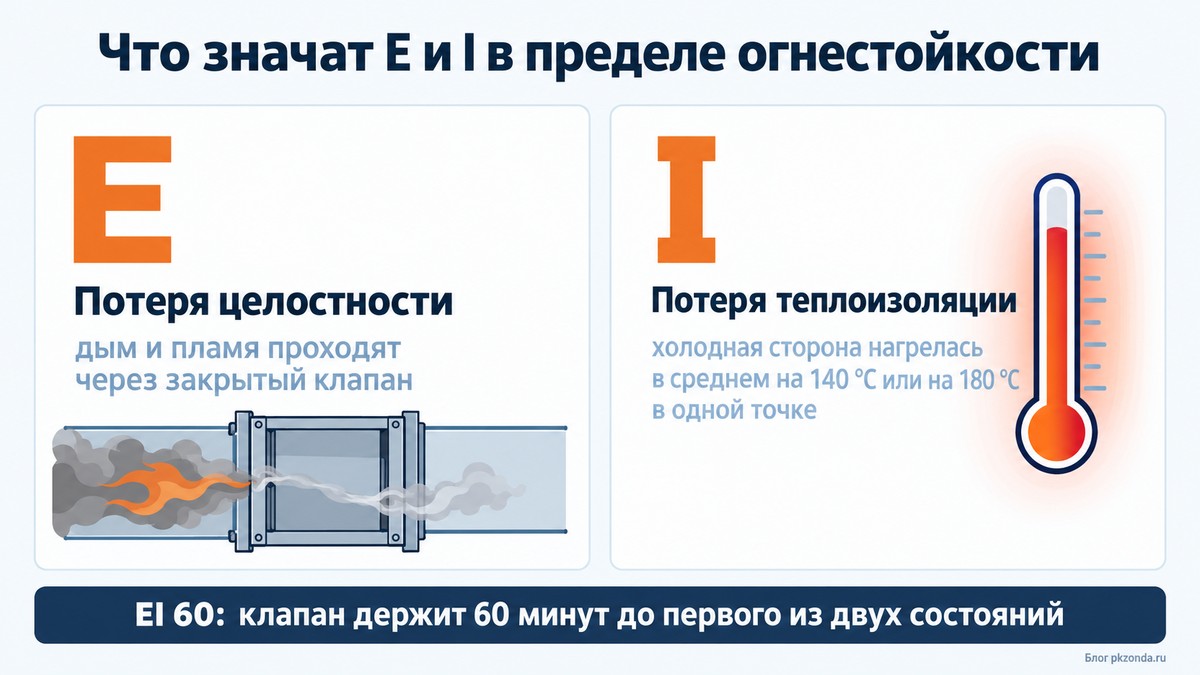

Предел огнестойкости записывают буквами и числом. Метод испытаний описан в ГОСТ 34720-2021, который действует с 1 июля 2023 года. Стандарт учитывает два предельных состояния: E означает потерю целостности, I означает потерю теплоизолирующей способности. Запись EI 60 читается так: клапан 60 минут выдерживает огневое воздействие до первого из двух состояний, какое бы из них ни наступило раньше.
Потерю целостности стандарт описывает как проникновение продуктов горения через сквозные трещины и отверстия в узле уплотнения корпуса или в примыкании заслонки к корпусу. Потерю теплоизоляции фиксируют по температуре на необогреваемой стороне: основные пороги здесь составляют рост в среднем более чем на 140 °C или более чем на 180 °C в любой точке. Мерят ее на заслонке, на наружной поверхности корпуса и на узле уплотнения корпуса клапана, установленного в проеме. Узел уплотнения корпуса проходит испытание вместе с заслонкой: на нем проверяют и нагрев, и целостность.
Число в обозначении берут из ряда 15, 30, 45, 60, 90, 120, 150, 180, 240. Результат испытания округляют вниз до ближайшего значения ряда, поэтому клапан, простоявший в печи 70 минут, получит EI 60.
Типы противопожарных клапанов: четыре режима работы

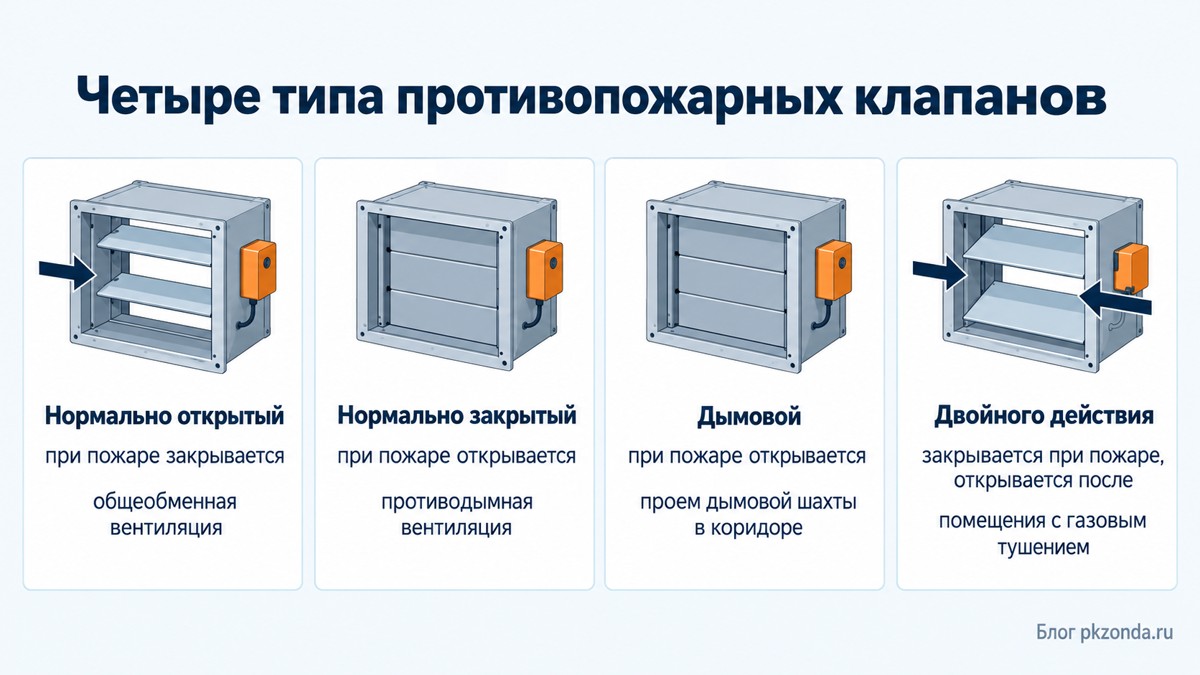

Свод правил называет три типа противопожарных клапанов и отдельно выделяет дымовой. Нормально открытый закрывается при пожаре. Нормально закрытый открывается при пожаре или после него. Клапан двойного действия закрывается при пожаре и открывается после. Дымовой клапан — это нормально закрытый клапан, у которого нормируется только целостность и который ставят прямо в проем дымовой вытяжной шахты в коридоре, холле или вестибюле.
| Тип клапана | Положение в дежурном режиме | Что делает при пожаре | Где работает | Что нормируется |
|---|---|---|---|---|
| Нормально открытый (огнезадерживающий) | Открыт | Закрывается | Общеобменная вентиляция, кондиционирование, воздушное отопление | E и I |
| Нормально закрытый | Закрыт | Открывается | Вытяжная и приточная противодымная вентиляция | E и I |
| Дымовой | Закрыт | Открывается | Проем дымовой шахты в коридоре, холле, вестибюле | Только E |
| Двойного действия | Открыт | Закрывается, после пожара открывается | Основная вентиляция помещений с газовым, аэрозольным или порошковым тушением | E и I |
Нормально открытый клапан часто называют огнезадерживающим, и это одно и то же изделие. Он стоит в системах, которые работают каждый день, и в обычное время не мешает потоку. Нормально закрытые и дымовые клапаны относятся к противодымной защите: они ждут в закрытом положении и открываются по сигналу о пожаре. Одна и та же серия бывает выпущена и в нормально открытом, и в нормально закрытом исполнении, и предел огнестойкости для каждого режима у нее свой.
Тип указывают в обозначении изделия: у серии КЛОП-1, например, это буквы НО и НЗ после предела огнестойкости. В паспорте этой серии пределы расписаны по режимам: EI для нормально открытого и нормально закрытого, E для дымового. Предел огнестойкости берут из строки паспорта или сертификата для того режима, в котором клапан будет работать.
Нормально открытый клапан: где его требуют нормы

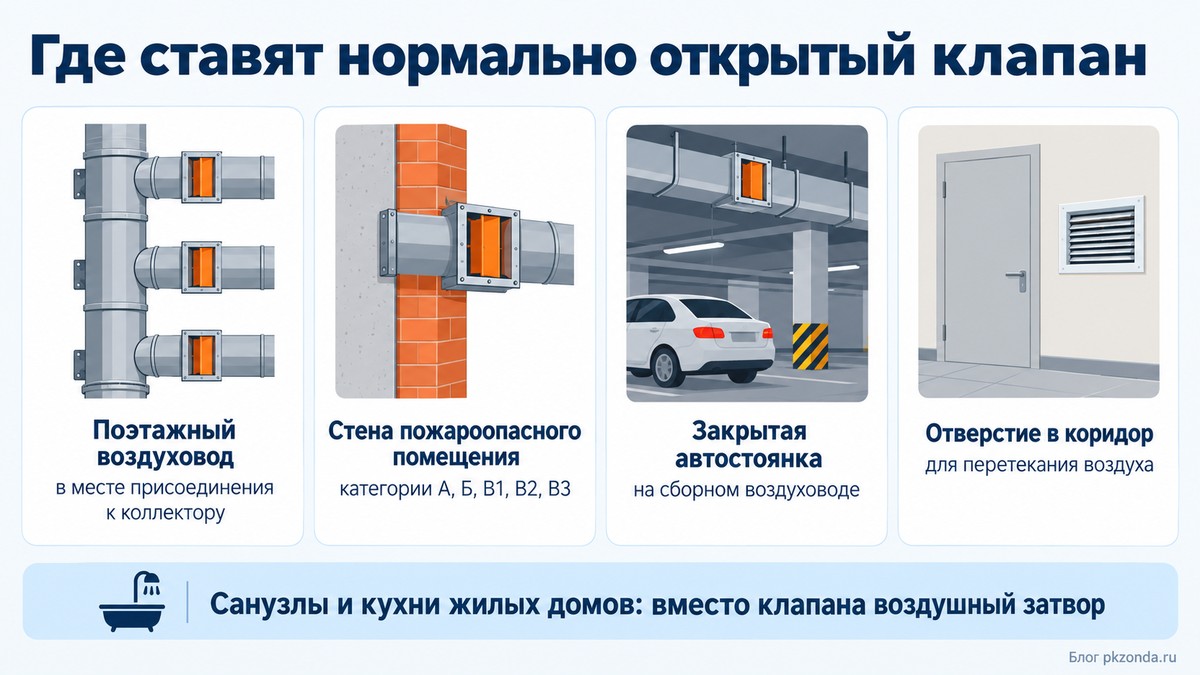

Пункт 6.10 свода правил перечисляет устройства, которые не дают продуктам горения распространяться по воздуховодам при пожаре. Нормально открытый клапан в этом перечне ставят в таких местах:
- Поэтажные сборные воздуховоды в месте присоединения к вертикальному или горизонтальному коллектору. Требование действует для жилых, общественных и административно-бытовых помещений, а также для производственных помещений категорий В4 и Г.
- Пересечения ограждающих конструкций с нормируемым пределом огнестойкости. Клапан нужен на воздуховодах систем, которые обслуживают производственные помещения, склады и кладовые категорий А, Б, В1, В2 или В3, сауны, а также на системах местных отсосов взрывопожароопасных и пожароопасных смесей.
- Сборные воздуховоды автостоянок. Речь о системах общеобменной вентиляции и воздушного отопления подземных и закрытых надземных многоэтажных стоянок категорий В1, В2 или В3.
- Отверстия для перетекания воздуха из помещений в коридор. В преградах, которые отделяют от коридора общественные, административно-бытовые, производственные и складские помещения категорий В2, В3, В4, Г и Д, такие отверстия разрешены только под защитой нормально открытого клапана.
Для санузлов, умывальных, душевых, бань и кухонь жилых зданий клапан на поэтажном ответвлении не требуется. Здесь свод правил предусматривает воздушный затвор, то есть вертикальный участок воздуховода расчетной длины, но не короче 2 м. Вытяжку из санузла жилого дома подключают к коллектору через воздушный затвор, и противопожарный клапан на ней ставить не нужно.
Есть и общее послабление для транзитных воздуховодов. Клапан допускается не ставить, если предел огнестойкости самого транзитного воздуховода не ниже предела преграды, которую он пересекает. Исключение составляют ограждения шахт, в которых проложены воздуховоды других систем. Клапан на перетоке в коридор тоже нужен не всегда: он не требуется в помещениях, для дверей которых предел огнестойкости не нормируется. Категории помещений, от которых все это зависит, подробнее разобраны в статье про вентиляцию производственных помещений.
Нормально закрытый и дымовой клапан: в чем разница

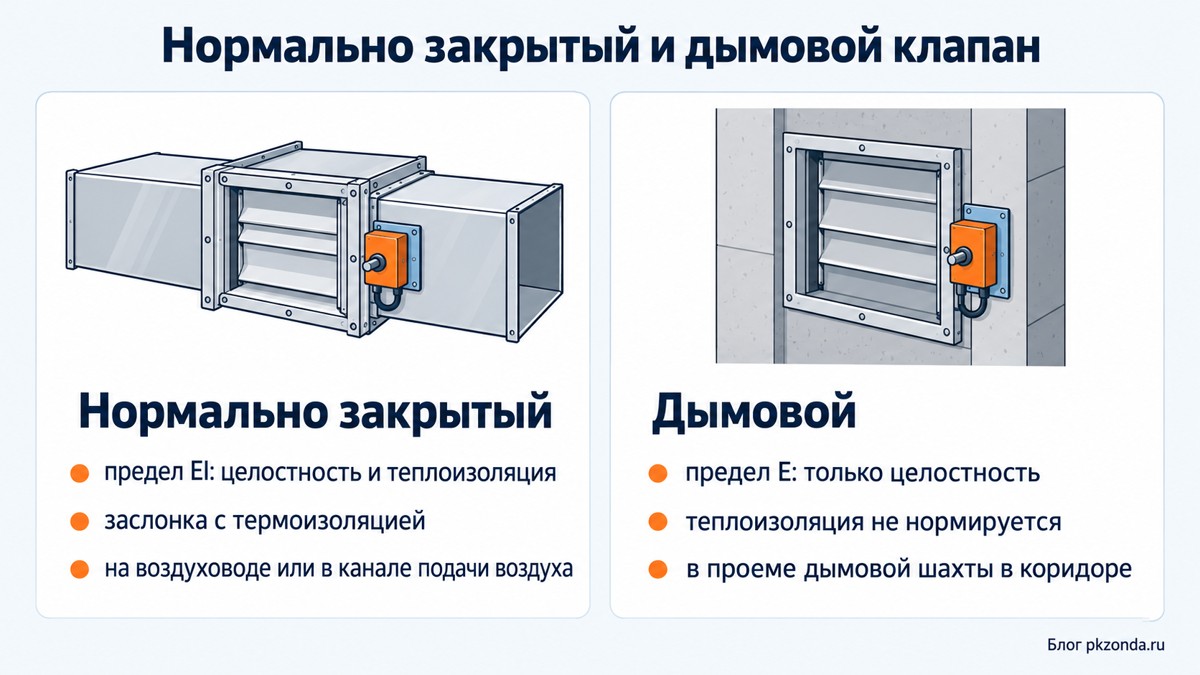

Оба клапана работают в противодымной вентиляции и оба в дежурном режиме закрыты. Разница в том, что от них требуют нормы. У нормально закрытого клапана предел записан как EI, у дымового как E. Для дымовых клапанов систем с механическим побуждением стандарт на испытания прямо говорит, что потеря теплоизолирующей способности не регламентируется.
Нормально закрытому клапану на воздуховоде нужна заслонка с термоизоляцией, дымовой клапан в проеме шахты обходится без нее. Запрет на заслонки без термоизоляции свод правил распространяет на все нормально закрытые клапаны, кроме дымовых. Место тоже разное: дымовой клапан стоит непосредственно в проеме дымовой вытяжной шахты в коридоре, а нормально закрытый монтируют на воздуховоде или в канале подачи воздуха.
Минимальные пределы огнестойкости для этих клапанов свод правил задает по назначению системы.
| Где стоит клапан | Предел огнестойкости, не менее |
|---|---|
| Вытяжная противодымная вентиляция закрытых автостоянок | EI 60 |
| Удаление продуктов горения непосредственно из обслуживаемых помещений | EI 45 |
| Коридоры, клапан на ответвлении воздуховода от дымовой шахты | EI 30 |
| Коридоры, дымовой клапан непосредственно в проеме шахты | E 30 |
| Каналы подачи воздуха приточной противодымной вентиляции | EI 120, EI 60 или EI 30 по типу защищаемой зоны |
Для приточной противодымной вентиляции цифра зависит от того, что именно защищает система, и расписана в пунктах 7.14 и 7.17 свода правил. Если система обслуживает один тамбур-шлюз, клапан допускается не ставить. В каталоге нормально закрытые и дымовые изделия вынесены в отдельную категорию клапанов дымоудаления.
Клапан двойного действия: закрыть при пожаре, открыть после
Случай для клапана двойного действия описан в пункте 7.13 свода правил: помещения с газовым, аэрозольным или порошковым пожаротушением. При пожаре вентиляция такого помещения отсекается клапанами. После тушения из него удаляют газы и дым, и свод правил разрешает использовать для этого системы основной вентиляции.
На границе такого помещения свод правил требует клапаны с пределом не менее EI 15 и расписывает их по ролям. В приточных и вытяжных системах помещения стоят нормально открытые клапаны, в отдельных системах удаления дыма и газа после пожара нормально закрытые. Клапан двойного действия ставят в системах основной вентиляции, которые после пожара используют для удаления газов и дыма.
К такому клапану отдельное требование на испытаниях: после огневого воздействия его заслонку открывают сигналом на привод и проверяют, что механизм остался работоспособным. В каталоге этому типу соответствует клапан двойного действия КДД.01 с пределом EI 15.
Предел огнестойкости противопожарных клапанов: какой нужен под преграду

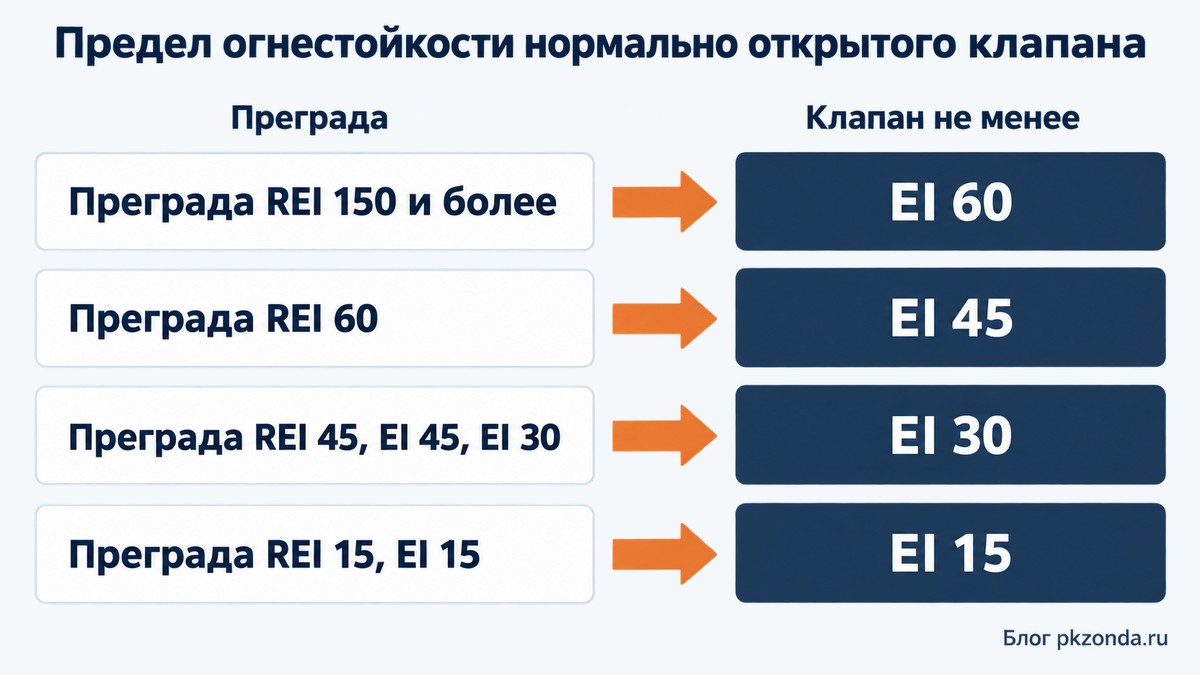

Для нормально открытых клапанов предел огнестойкости привязан к преграде, которую пересекает воздуховод. Цифры стоят в пункте 6.22 свода правил, и они менялись. Изменение № 1 в 2020 году снизило требования для двух верхних строк, а Изменение № 3, действующее с 1 июля 2025 года, уточнило третью.
| Предел огнестойкости преграды | Клапан по действующей редакции, не менее | Было в редакции 2013 года |
|---|---|---|
| REI 150 и более | EI 60 | EI 90 |
| REI 60 | EI 45 | EI 60 |
| REI 45 (EI 45), EI 30 | EI 30 | EI 30 |
| REI 15 (EI 15) | EI 15 | EI 15 |
Нормы задают нижнюю границу, поэтому клапан EI 90 в стене REI 150 допустим, но требовать его вместо EI 60 свод правил больше не заставляет. Запас по огнестойкости остается решением проектировщика. В случаях, которые таблица не описывает, предел клапана принимают не ниже нормируемого для воздуховода, на котором он стоит, и не ниже EI 15.
Вместе с цифрой проверяют область действия сертификата. Результаты испытаний действительны для клапанов той же конструкции с меньшим гидравлическим диаметром без ограничений, а с большим только в пределах 1,25 диаметра испытанного образца. Результаты для прямоугольных клапанов на круглые не переносятся, и наоборот. Если гидравлический диаметр клапана на объекте больше испытанного более чем на четверть, сертификат его не покрывает.
В каталоге предел заявлен прямо в названии исполнения: огнезадерживающий КПВ.01 с EI 60, комбинированный КПВ.02 с EI 90 и комбинированный КПВ.03 с EI 120.
Привод противопожарного клапана: пружина, реверс или электромагнит
Требования к приводам есть в техническом регламенте ЕАЭС 043/2017. Пункт 83 требует, чтобы клапаны, работающие в составе систем противодымной вентиляции, оснащались автоматически и дистанционно управляемыми приводами. В том же пункте записано, что термочувствительные элементы в приводе нормально открытого клапана разрешены только как дублирующие, а для нормально закрытых клапанов приводы с такими элементами запрещены.
Свод правил добавляет условие для противодымной вентиляции: привод нормально закрытого клапана должен сохранять заданное при пожаре положение заслонки, когда питание привода отключилось. По паспортам Belimo приводы с возвратной пружиной предназначены для нормально открытых клапанов, а реверсивные без пружины для нормально закрытых и дымовых. Реверсивный привод двигает заслонку двигателем в обе стороны и без питания оставляет ее на месте. Кроме них на клапаны ставят электромагнитные приводы.

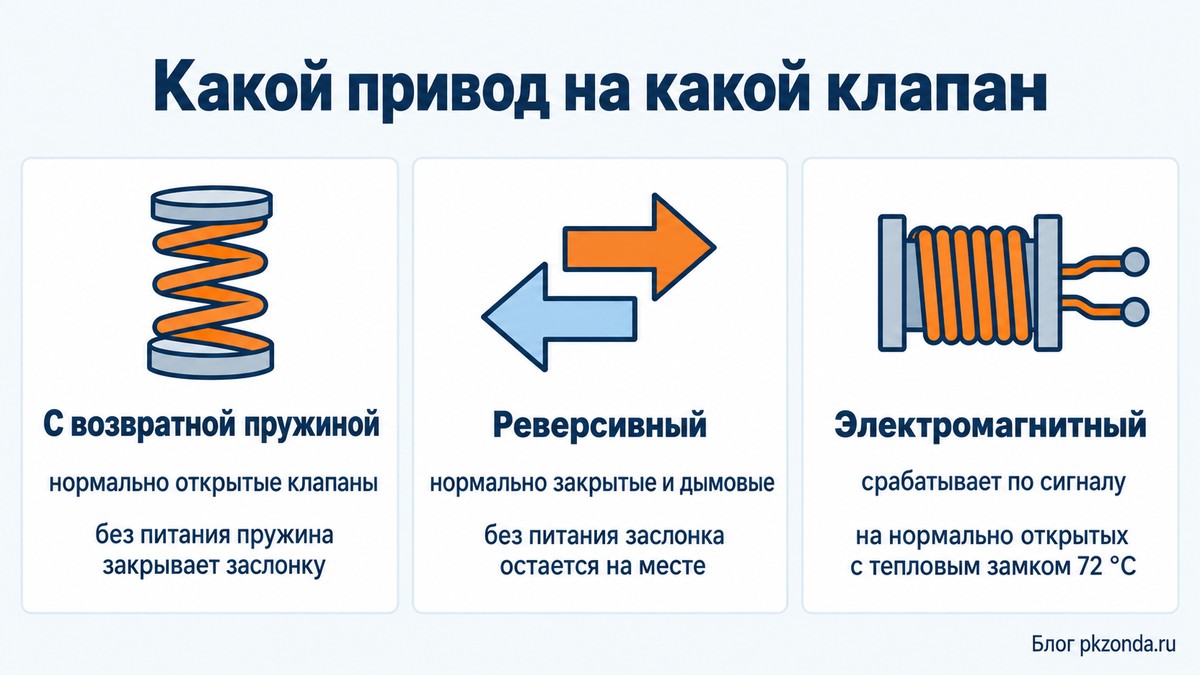

| Привод | На какие клапаны | Что происходит без питания | Время поворота по паспорту |
|---|---|---|---|
| Электромеханический с возвратной пружиной | Нормально открытые | Пружина переводит заслонку в защитное положение | Пружиной 16–20 с, двигателем менее 60 или менее 120 с в зависимости от серии |
| Реверсивный без пружины | Нормально закрытые и дымовые | Заслонка остается там, где была | Менее 30 или менее 60 с на 90° в зависимости от серии |
| Электромагнитный | Нормально открытые с тепловым замком, нормально закрытые без него | Зависит от исполнения, смотреть паспорт клапана | По паспорту клапана |
Пока у пружинного привода есть питание, двигатель открывает заслонку и взводит пружину. Питание пропало, и пружина возвращает заслонку в защитное положение. Цифры в таблице взяты из паспортов приводов Belimo: у серии BF двигатель поворачивает заслонку менее чем за 120 секунд, пружина примерно за 16, у серий BFL и BFN это менее 60 и 20 секунд. Реверсивные BE и BLE поворачивают заслонку за время менее 60 и менее 30 секунд.
Дублирующий термоэлемент в паспортах приводов Belimo и клапанов КЛОП-1 рассчитан на 72 °C. В приводах BF-T и BFL-T это термовыключатель, который срабатывает при нагреве снаружи или внутри воздуховода. В электромагнитных исполнениях ту же роль играет тепловой замок: в паспорте серии КЛОП-1 кроме стандартных 72 °C предусмотрены замки на 93 или 141 °C по заказу.
В каталоге приводы с возвратной пружиной представлены сериями VA, FSA и FS. По описанию в карточках они устанавливаются на шток клапана 12×12 мм и выпускаются с крутящим моментом от 3 до 20 Н·м. Выбор привода зависит от типоразмера: в паспорте КЛОП-1, например, привод BF указан для клапанов больших размеров.
Исполнения клапанов под условия объекта: морозостойкие, взрывозащищенные, лифтовые
Кроме типа и предела огнестойкости у клапана есть исполнение, и его выбирают по месту установки. У клапана общего исполнения есть ограничения по условиям работы: в паспорте серии КЛОП-1 это закрытые помещения с температурой воздуха от минус 30 до плюс 40 °C и взрывобезопасная среда. Для других условий в каталоге есть отдельные позиции:
- морозостойкий клапан КПВ МС и обратный морозостойкий КПВ ОМС;
- взрывозащищенный клапан КПВ.В;
- клапан лифтового исполнения КПВ.01Л;
- комбинированный клапан КПФ-1М;
- клапан сброса избыточного давления КПВ КИД в противопожарном исполнении.
Область применения каждого исполнения и допустимые температуры берут из паспорта изделия, по одному названию их не определить. Взрывозащищенное исполнение, например, нужно там, где обычный клапан ставить запрещено: в паспорте серии КЛОП-1 прямо сказано, что клапаны общего исполнения не подлежат установке в помещениях категорий А и Б.
Клапаны избыточного давления в противопожарном исполнении свод правил допускает там, где нужно удержать перепад давления на дверях эвакуационных выходов в пределах от 20 до 150 Па. Ставят их в нижней части помещения или коридора, куда сбрасывается воздух. Расход воздуха через такой клапан учитывают в балансе между удаляемыми продуктами горения и компенсирующим притоком.
Для проемов естественного притока воздуха в наружных ограждениях свод правил ставит отдельное условие: притворы дымовых люков и клапанов должны иметь средства против примерзания в холодное время года. Для таких проемов выбирают исполнение, у которого защита от примерзания записана в паспорте. Про то, как работает обычный обратный клапан без противопожарных функций, есть отдельная статья про обратный клапан на вентиляцию. Полный перечень исполнений собран в категории противопожарных клапанов для вентиляции.
На монтаже: что вылезает при установке
Свод правил оставляет монтажнику выбор: нормально открытый клапан можно ставить в проеме преграды или с любой ее стороны. Условие одно: участок воздуховода от поверхности преграды до закрытой заслонки должен иметь тот же предел огнестойкости, что и сама преграда. Вынесли клапан из стены на полметра, значит эти полметра воздуховода должны иметь предел огнестойкости стены.
Варианты установки свод правил велит принимать с учетом сертификата и возможного направления теплового воздействия. Стандарт на испытания различает нагрев со стороны привода и с противоположной стороны, и в паспорте КЛОП-1 предел огнестойкости приведен отдельно для каждого расположения привода. Разворачивать клапан приводом в удобную сторону можно только в пределах тех вариантов, которые прошли испытания.
Места прохода транзитных воздуховодов через стены, перегородки и перекрытия свод правил требует уплотнять негорючими материалами так, чтобы сохранялся нормируемый предел огнестойкости конструкции. Узел уплотнения корпуса клапана при этом входит в испытание самого клапана.
Паспорт серии КЛОП-1 рекомендует при проектировании и установке учитывать удобство доступа к приводу и к смотровым люкам в корпусе. Проходное сечение у клапана меньше сечения воздуховода. В том же паспорте его считают так: от большей стороны отнимают 36 мм, от меньшей 63 мм. Клапан 400×400 мм при таком расчете оставляет для воздуха около 77 % площади канала. При проектировании вентиляции в расчет потерь давления берут именно это сечение.
При пуске: что проверить перед сдачей
При пусконаладке клапан проверяют вместе с автоматикой здания. Свод правил требует, чтобы в зданиях с пожарной сигнализацией или автоматическим пожаротушением вентиляция при пожаре отключалась автоматически, а нормально открытые клапаны закрывались по сигналам этих систем и при включении противодымной вентиляции. Что проверить перед запуском:
- Тип, предел огнестойкости и сторона привода совпадают с проектом и сертификатом. Сертификат покрывает типоразмер, который реально стоит в проеме.
- Исходное положение заслонок верное. Нормально открытые открыты, нормально закрытые и дымовые закрыты, и указатель положения на корпусе, если он есть, это подтверждает.
- По сигналу пожарной сигнализации нормально открытые клапаны закрываются, а общеобменная вентиляция останавливается.
- При снятии питания пружинный привод закрывает клапан, а нормально закрытый клапан остается в том положении, в которое его перевел сигнал.
- Сигналы конечных положений заслонки доходят до пульта. Для ряда систем свод правил прямо требует автоматический контроль линий питания и управления и положения заслонок с сигналом аварии диспетчеру.
- Вытяжная противодымная вентиляция включается раньше приточной на 20–30 секунд.
После сдачи клапан переходит к службе эксплуатации. Правила противопожарного режима обязывают руководителя организации обеспечить проверку огнезадерживающих устройств в воздуховодах по технической документации изготовителя и вносить результаты в журнал эксплуатации систем противопожарной защиты. Периодичность проверки клапана берут из паспорта изготовителя, а периодические испытания систем противодымной вентиляции проводят не реже одного раза в 2 года.
При периодических испытаниях проверяют не менее 30 % смонтированных в здании систем противодымной вентиляции, отобранных случайной выборкой.
Частые вопросы
Огнезадерживающий и противопожарный клапан: это разные изделия?
Огнезадерживающий клапан — это обиходное название нормально открытого противопожарного клапана. В тексте свода правил слова «огнезадерживающий» нет, там используются определения «нормально открытый», «нормально закрытый», «двойного действия» и «дымовой». В паспортах приводов и клапанов оба названия стоят рядом: «нормально открытые (огнезадерживающие)».
Можно ли поставить нормально открытый клапан вместо нормально закрытого?
Серия может выпускаться в обоих исполнениях, но привод и предел огнестойкости у них свои. Пружинный привод нормально открытого клапана при потере питания уведет заслонку в закрытое положение, а в противодымной вентиляции привод обязан удержать положение, заданное при пожаре. Клапан должен быть испытан именно в том режиме, в котором работает.
Нужен ли противопожарный клапан на вытяжке из санузла в жилом доме?
На поэтажном ответвлении из санузла, ванной и кухни жилого дома свод правил предусматривает воздушный затвор. Клапан появляется в жилом доме в других местах: на ответвлениях из прочих помещений, на вертикальных коллекторах без воздушных затворов в зданиях выше 28 м в месте присоединения к общему горизонтальному коллектору и в системах противодымной вентиляции.
Как часто проверять противопожарные клапаны?
С периодичностью, которую задает изготовитель в технической документации, с записью в журнал эксплуатации систем противопожарной защиты. Системы противодымной вентиляции, в которые входят нормально закрытые и дымовые клапаны, проходят периодические испытания не реже одного раза в 2 года.
Что делать, если в проекте стоит EI 90, а по своду правил достаточно EI 60?
Ставить то, что в проекте, или согласовывать замену с проектировщиком. Свод правил задает минимум, а проектное решение может быть строже этого минимума.
Коротко для монтажа
Противопожарные клапаны различаются поведением заслонки при пожаре, и от этого зависят предел огнестойкости, привод и проверка при сдаче. Перед заказом и перед пуском:
- нормально открытый клапан закрывается при пожаре и стоит в общеобменной вентиляции, нормально закрытый и дымовой открываются и работают в противодымной;
- под преграду REI 150 по действующей редакции свода правил достаточно EI 60, под REI 60 достаточно EI 45, меньше EI 15 клапан быть не может;
- пружинный привод при потере питания закрывает заслонку и подходит нормально открытому клапану, привод нормально закрытого и дымового обязан без питания держать заданное при пожаре положение, термоэлемент допустим только как дублирующий и только на нормально открытом;
- участок воздуховода от преграды до заслонки должен иметь предел огнестойкости преграды, проход через нее уплотняют негорючим материалом;
- после монтажа клапан проверяют вместе с пожарной автоматикой и заносят в журнал эксплуатации.
Если на вашем объекте стоит похожая задача, напишите нам в любом удобном мессенджере. Инженер подберет оборудование под ваши условия и пришлет спецификацию с ценами.
