Установка противопожарных клапанов в системе вентиляции: где они обязательны по нормам, как выполнить монтаж в стене и перекрытии и что проверить перед сдачей

Пункт 6.11 СП 7.13130.2013 требует, чтобы участок воздуховода от поверхности стены до закрытой заслонки клапана имел такой же предел огнестойкости, как сама стена. Клапан с правильным пределом, вынесенный от преграды по воздуховоду без нормируемого предела огнестойкости, этому пункту не отвечает: между стеной и заслонкой остается участок без нормируемой огнестойкости.

Установка противопожарных клапанов решается в чертежах раньше, чем на площадке. Место, схема, сторона привода и люк обслуживания задает проект, монтажнику остается выполнить узел по паспорту изделия. Пункты свода правил приведены в действующей редакции: Изменение № 3 введено с 1 июля 2025 года.

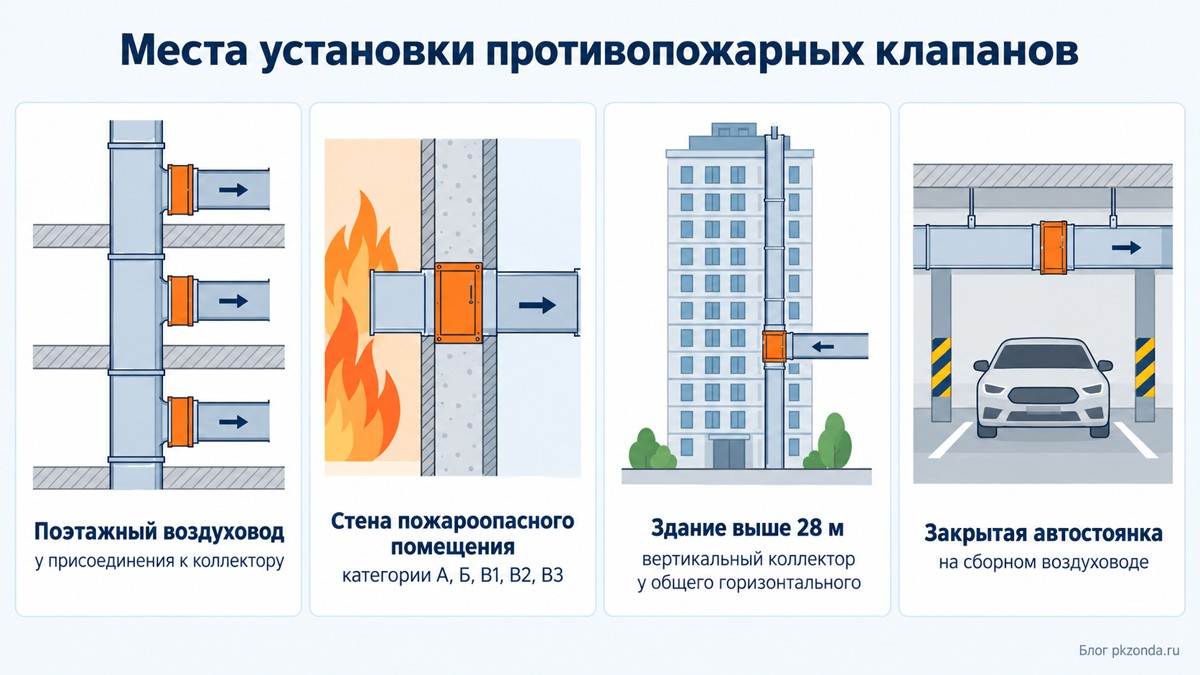

Места установки противопожарных клапанов по нормам

Перечень мест дает пункт 6.10 свода правил. Нормально открытые клапаны, которые при пожаре закрываются, он требует в пяти случаях:

• На поэтажных сборных воздуховодах в месте присоединения к вертикальному или горизонтальному коллектору. Правило действует для жилых, общественных, административно-бытовых помещений и производственных помещений категорий В4 и Г. Санузлы, умывальные, душевые, бани и кухни жилых зданий из него исключены: для них свод правил предусматривает воздушные затворы.
• В местах, где воздуховод пересекает стену или перекрытие с нормируемым пределом огнестойкости. Это касается систем, которые обслуживают производственные помещения, склады и кладовые категорий А, Б, В1, В2, В3 и сауны, а также систем местных отсосов взрывопожароопасных и пожароопасных смесей.
• На транзитном сборном воздуховоде перед ближайшими ответвлениями к вентиляторам. Условие: система обслуживает группу помещений (кроме складов) одной из категорий А, Б, В1, В2 или В3 общей площадью не более 300 м² на одном этаже с выходами в общий коридор.
• На сборных воздуховодах общеобменной вентиляции и воздушного отопления автостоянок. Речь о подземных и закрытых надземных многоэтажных стоянках категорий В1, В2 или В3.
• На вертикальных коллекторах зданий выше 28 м в месте их присоединения к общему горизонтальному коллектору на чердаке или техническом этаже. Правило относится к коллекторам без воздушных затворов.

К горизонтальному коллектору, который проходит выше обслуживаемых помещений, разрешено присоединять не более пяти поэтажных сборных воздуховодов с последовательных этажей. Шестой и следующие воздуховоды допускаются только с нормально открытым клапаном в месте присоединения каждого из них. В спецификации это по клапану на каждый этаж сверх пяти.

Нормально закрытые и дымовые клапаны работают в противодымной вентиляции и при пожаре открываются, требования к ним собраны в разделе 7 свода правил. Предел огнестойкости и привод для каждого места подбирают по типу противопожарного клапана.

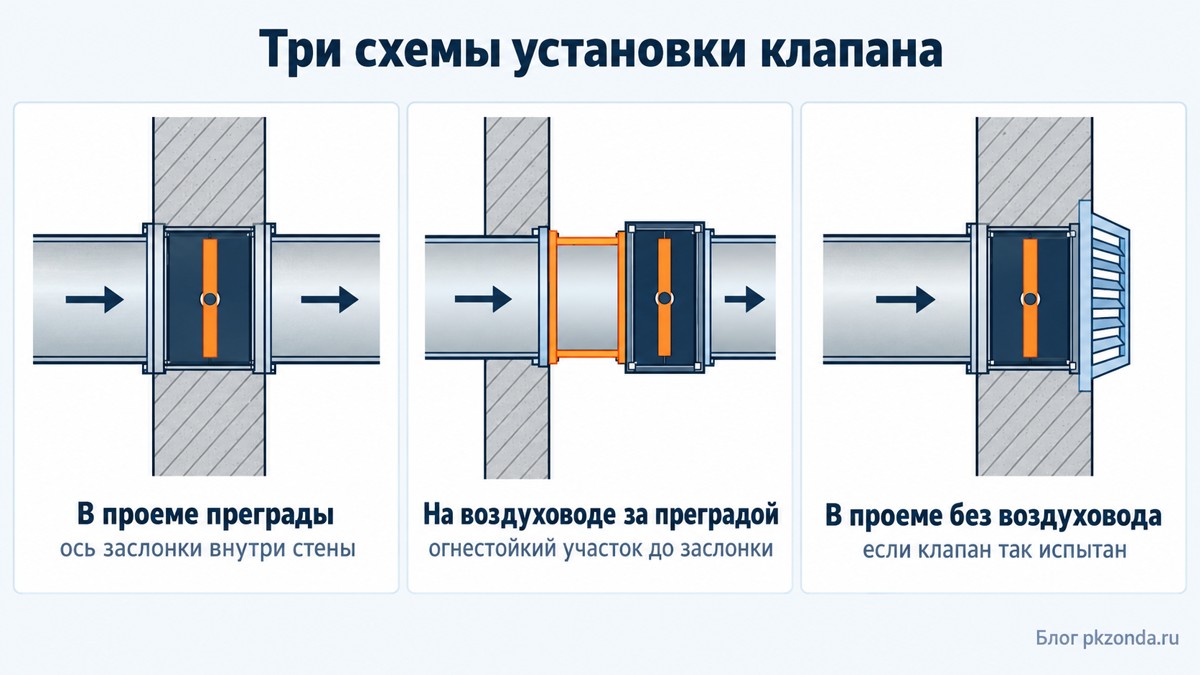

Схемы установки: в проеме, на воздуховоде и без воздуховода

Пункт 6.11 допускает установку нормально открытого клапана в проеме ограждающей конструкции или с любой ее стороны. Условие одно: участок воздуховода от поверхности конструкции до закрытой заслонки должен иметь предел огнестойкости, равный нормируемому пределу этой конструкции. Схемы установки удобно свести в три группы.

ГОСТ 34720-2021 предусматривает испытания нормально открытого клапана в проеме при одностороннем и при двухстороннем нагреве, в проеме или на участке огнестойкого воздуховода за пределами конструкции и в проеме без воздуховода. В паспорте одной из серий предел огнестойкости записан тремя строками: привод со стороны нагрева, привод с обратной стороны, установка за пределами конструкции.

Свод правил отсылает к этим же данным: варианты установки под разные направления теплового воздействия принимают с учетом сертификатов соответствия. До выпуска чертежей откройте сертификат и паспорт выбранной серии и сверьте, испытан ли клапан в той схеме, которая нарисована в проекте. Установка в проеме без воздуховода со стороны возможного пожара по пункту 6.11 допустима только по результатам подтверждения соответствия.

Для легких ограждающих конструкций, например перегородок из гипсокартона, действует отдельное правило. Результаты испытаний клапана в такой конструкции стандарт разрешает распространять на капитальные стены, обратный перенос запрещен. Для такой перегородки нужен клапан, который испытан именно в легкой конструкции, и это тоже проверяется по документам изготовителя.

Когда клапан на пересечении преграды не нужен

Клапан на каждой стене ставить не обязательно. Пункт 6.22 разрешает обойтись без нормально открытого клапана, если транзитный воздуховод сам имеет предел огнестойкости не ниже, чем у пересекаемой преграды. Исключение составляют ограждения шахт, в которых проложены воздуховоды других систем: там клапан остается.

Для вытяжной противодымной вентиляции предел выше. Транзитные воздуховоды и шахты за пределами обслуживаемого пожарного отсека выполняют с пределом не менее EI 150, и на транзитных участках, которые пересекают преграды пожарных отсеков, нормально открытые клапаны ставить не следует.

Огнестойкий воздуховод по своду правил собирают из негорючих материалов, сталь берут толщиной не менее 0,8 мм. Толщину листа под обычные и огнестойкие трассы удобно сверять с требованиями к оцинкованным воздуховодам по ГОСТ. Клапан и огнезащиту транзита можно сравнить по стоимости: покрытие на длинном участке через несколько помещений против клапанов, приводов и кабельных линий к ним.

Бывает, что клапан или воздушный затвор установить технически невозможно. Объединять воздуховоды из разных помещений в одну систему тогда нельзя: каждому помещению нужна отдельная система, уже без клапанов и затворов.

Что заложить в проект до монтажа

Вылет заслонки, сторона привода и место люка определены чертежами. Цифры взяты из руководств двух производителей, у серии на вашем объекте они могут быть другими, и без паспорта тут не угадаете.

• Прямой участок под вылет заслонки. У прямоугольного клапана открытая заслонка может выходить за корпус. В паспорте одной из серий вылет равен 56 мм при стороне 300 мм, 156 мм при стороне 500 мм и 406 мм при стороне 1000 мм. Нужны прямые участки воздуховода длиной не меньше вылета.
• Положение заслонки после поворота трассы. В воздуховодах большого сечения за отводом 90° открытую заслонку рекомендуют располагать в плоскости поворота потока.
• Ориентация и доступ. Руководства допускают установку на горизонтальных, вертикальных и наклонных участках. Положение корпуса выбирают так, чтобы к приводу и люкам обслуживания можно было подойти.
• Условия в помещении. Клапаны общего исполнения рассчитаны на закрытые помещения с температурой до плюс 40 °C. Нижняя граница зависит от серии: в одном руководстве это минус 20 °C, в другом минус 30 °C. Паспорт одной из серий запрещает ставить клапан общего исполнения в помещениях категорий А и Б и отсылает к взрывобезопасному исполнению. В нашем каталоге взрывозащищенный и морозостойкий клапан идут отдельными позициями, границы применения каждой задает ее паспорт.
• Очередность работ. Клапан ставят, когда строительные работы в зоне монтажа закончены. Мусор, краска и побелка на механизме и внутри корпуса могут вывести клапан из строя.
• Распорки для крупных корпусов. Прямоугольные клапаны со стороной больше 700 мм и круглые типоразмером больше 315 на время монтажа рекомендуют укреплять распорками, чтобы корпус не повело и заслонку не заклинило.

Часть этих пунктов меняет узел на чертеже: длину вставки, отметку люка, позицию в спецификации. Покажите вылет заслонки и сторону привода на разрезе узла, тогда их увидят смежные разделы и монтажная бригада.

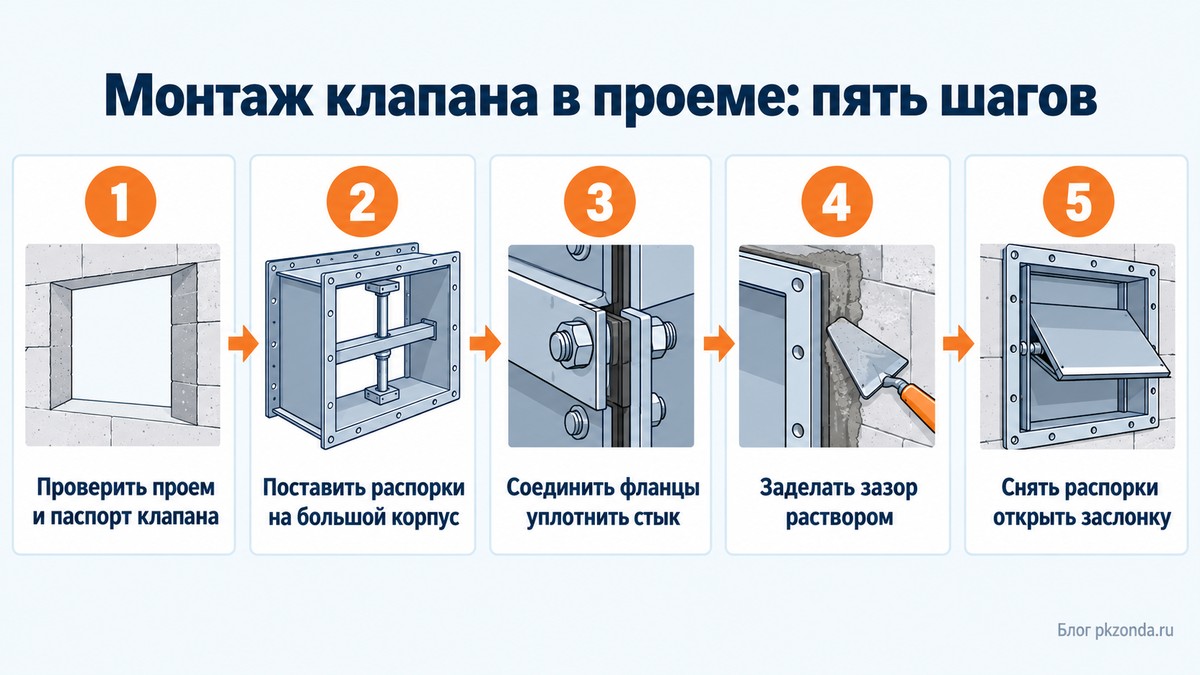

Монтаж противопожарного клапана в стене и перекрытии по шагам

Шаги даны по руководству производителя прямоугольных и круглых клапанов. Размеры крепежа у другой серии могут отличаться.

1. Сверьте клапан с проектом и осмотрите его. Сравните со спецификацией тип, предел огнестойкости, сечение и сторону привода. Изделие с повреждениями после перевозки или хранения без согласования с продавцом в работу не вводят.
2. Проверьте положение оси заслонки в проеме. Плоскость оси поворота должна находиться в пределах проема строительной конструкции. Если она выходит за стену, выступающую часть закрывают наружной теплозащитой с пределом огнестойкости не ниже, чем у конструкции.
3. Поставьте распорки в крупный корпус, если сторона больше 700 мм или типоразмер больше 315.
4. Соедините клапан с воздуховодами. Прямоугольный клапан крепят к ответным фланцам болтами М8 с гайками и пружинными шайбами. На фланцах со стороной длиннее 40 см рекомендуют ставить стяжные скобы с шагом 20–30 см. Круглый фланцевый клапан собирают на болтах М6 при типоразмерах 160–560 и М8 при 630–800. Ниппельный вставляют в воздуховод так, чтобы закрылось уплотнительное кольцо, соединение разрешено зафиксировать герметиком и саморезами.
5. Уплотните стыки фланцев и не перетягивайте крепеж. Места соединения фланцев герметизируют. Деформация корпуса при монтаже не допускается: перекошенный корпус зажимает заслонку.
6. Заделайте зазор между корпусом и конструкцией. Подходят цементно-песчаный раствор, бетон или другой огнестойкий материал с пределом огнестойкости не ниже нормируемого для этой стены или перекрытия.
7. Снимите распорки и откройте заслонку. Клапаны приходят с завода с закрытой заслонкой, нормально открытый после монтажа переводят в исходное положение.

Крепеж в комплект поставки не входит. Болты, скобы, уплотнение фланцев и материал для заделки зазора нужно заложить в спецификацию отдельными строками. Опоры и подвесы для примыкающих участков выбирают по общим правилам монтажа воздуховодов.

Производитель допускает для заделки только цементно-песчаный раствор, бетон или другой огнестойкий материал. Монтажную пену без подтвержденного предела огнестойкости, равного пределу конструкции, для заделки не применяют. Тот же принцип свод правил задает в пункте 6.23 для проходов транзитных воздуховодов через стены, перегородки и перекрытия: их уплотняют негорючими материалами так, чтобы сохранялся нормируемый предел огнестойкости конструкции.

У огнестойких воздуховодов свой перечень запретов из пункта 6.13. Разъемные соединения, включая фланцевые, уплотняют негорючими материалами. В составе таких воздуховодов не допускаются самоклеящиеся огнезащитные покрытия, самоклеящиеся фольгированные ленты для фиксации покрытия и герметики группы горючести Г1 и ниже.

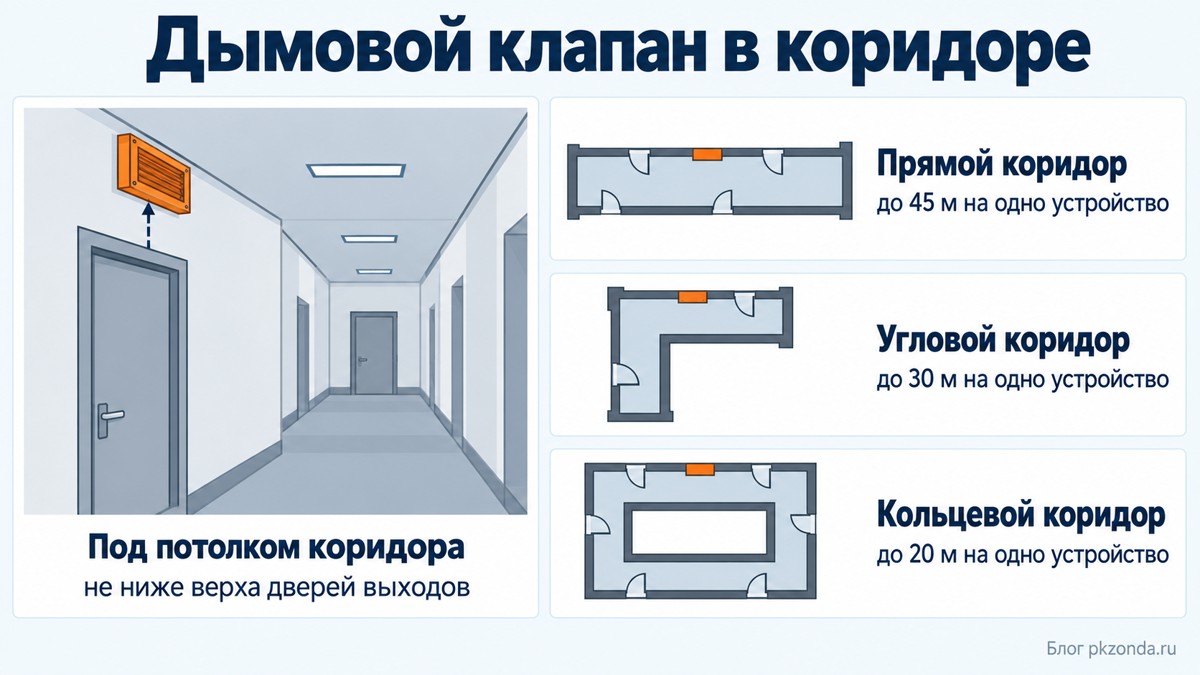

Установка клапана дымоудаления: высота и место

Дымовой клапан при пожаре открывается и пропускает продукты горения в шахту. В коридоре он работает как дымоприемное устройство, и его положение задает пункт 7.8: дымоприемные устройства размещают на шахтах под потолком коридора, но не ниже верхнего уровня дверных проемов эвакуационных выходов. Допускается установка на ответвлениях к дымовым шахтам.

Высота установки клапана дымоудаления определяется этими двумя ориентирами, а количество устройств зависит от формы коридора. На одно дымоприемное устройство должно приходиться не более 45 м прямого коридора, 30 м углового и 20 м кольцевого. Места установки и расстояния между устройствами определяют по приложению Е свода правил.

Место установки влияет и на предел огнестойкости. Клапану на ответвлении от дымовой шахты в коридоре нужен предел не менее EI 30, дымовому клапану в проеме самой шахты достаточно E 30. При удалении дыма непосредственно из помещений требуется EI 45, для закрытых автостоянок EI 60.

В руководстве производителя клапаны дымоудаления выпускаются в стеновом и канальном исполнении. У стенового один присоединительный фланец и привод внутри корпуса, у канального два фланца. Проем под стеновой клапан в руководстве производителя задан на 10–20 мм больше корпуса по каждой стороне, клапан вставляют в проем и крепят фланцем к наружной стороне стены анкерами. Зазор по тому же руководству заделывают цементно-песчаным раствором, бетоном или другим огнестойким материалом. Канальный клапан дымоудаления по тому же руководству можно ставить в разрыв воздуховода без собственного подвеса, но нагружать его весом присоединенных воздуховодов нельзя. Сечение подбирают по скорости: руководство рекомендует не более 20 м/с через клапан.

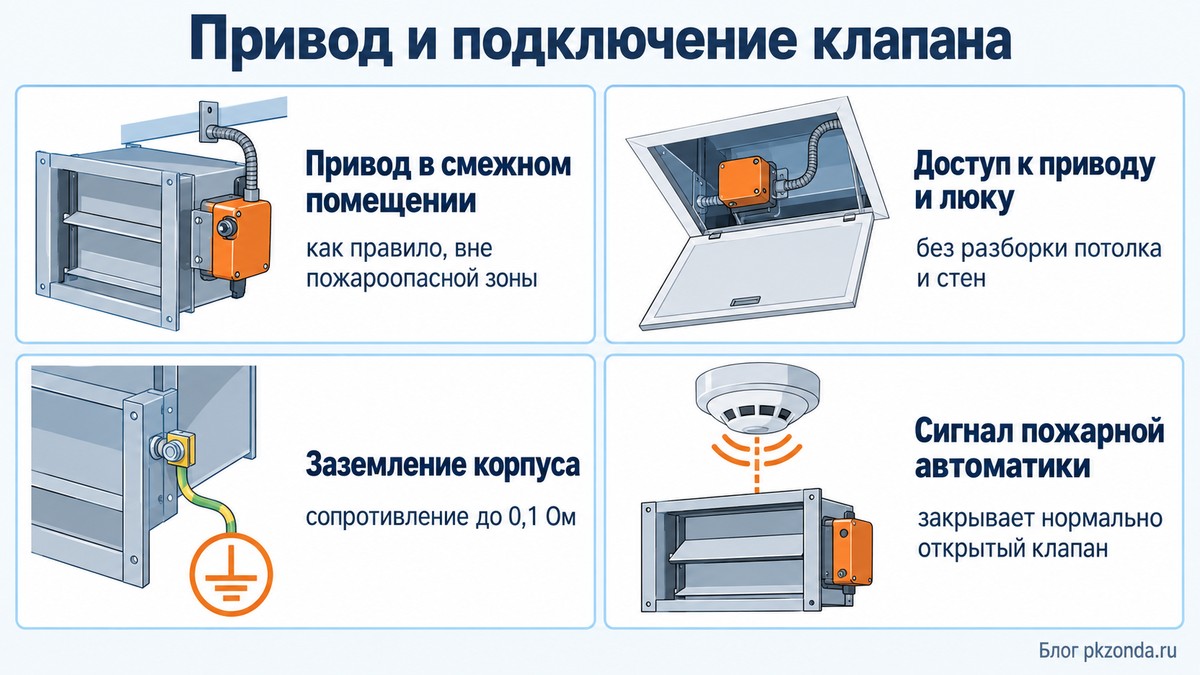

Привод и подключение: что предусмотреть

По руководству производителя привод располагают, как правило, в помещении, смежном с обслуживаемым, то есть с пожароопасным. В паспорте одной из серий предел огнестойкости записан отдельно для привода со стороны нагрева и для привода с обратной стороны. Сторону привода, принятую в проекте, сверяют с сертификатом и паспортом клапана.

Монтаж должен оставлять свободный подход к местам обслуживания клапана, паспорт другой серии рекомендует учитывать удобство доступа к приводу и смотровым люкам еще при проектировании. Для клапана за подшивным потолком это означает ревизионный люк под приводом. Сторону привода, люки и кабельные трассы согласуют со строителями и электриками при проектировании вентиляции: после отделки перенос означает вскрытие потолка или стены.

По руководству сопротивление между заземляющим выводом и доступными металлическими частями клапана должно быть не больше 0,1 Ом. Электромонтажные работы ведут специалисты с группой по электробезопасности не ниже третьей. Разбирать и снимать электропривод при монтаже и наладке запрещено, как и наносить на внутренние поверхности и механизмы масляные и лаковые покрытия.

Для зданий с автоматическим пожаротушением или пожарной сигнализацией свод правил требует предусмотреть автоматическое отключение вентиляции при пожаре и закрытие нормально открытых клапанов по сигналам этих систем и при включении противодымной вентиляции. Привод клапана противодымной вентиляции обязан сохранять заданное при пожаре положение заслонки и после отключения питания.

Ошибки монтажа и как их исправить

Неогнестойкий участок до заслонки, ось за пределами проема и неподходящая заделка зазора исправляются строительными работами, и после отделки это вскрытие стены или потолка. Проверять заделку зазора и положение оси заслонки нужно до того, как узел закроют отделкой.

Вылет заслонки закладывается в проекте. В паспорте одной из серий для этого предусмотрены дополнительные секции воздуховода нужной длины, например при установке декоративной решетки на фланце клапана. Узел с решеткой сразу за клапаном проверьте по таблице вылета в паспорте: без вставки заслонке может не хватить места.

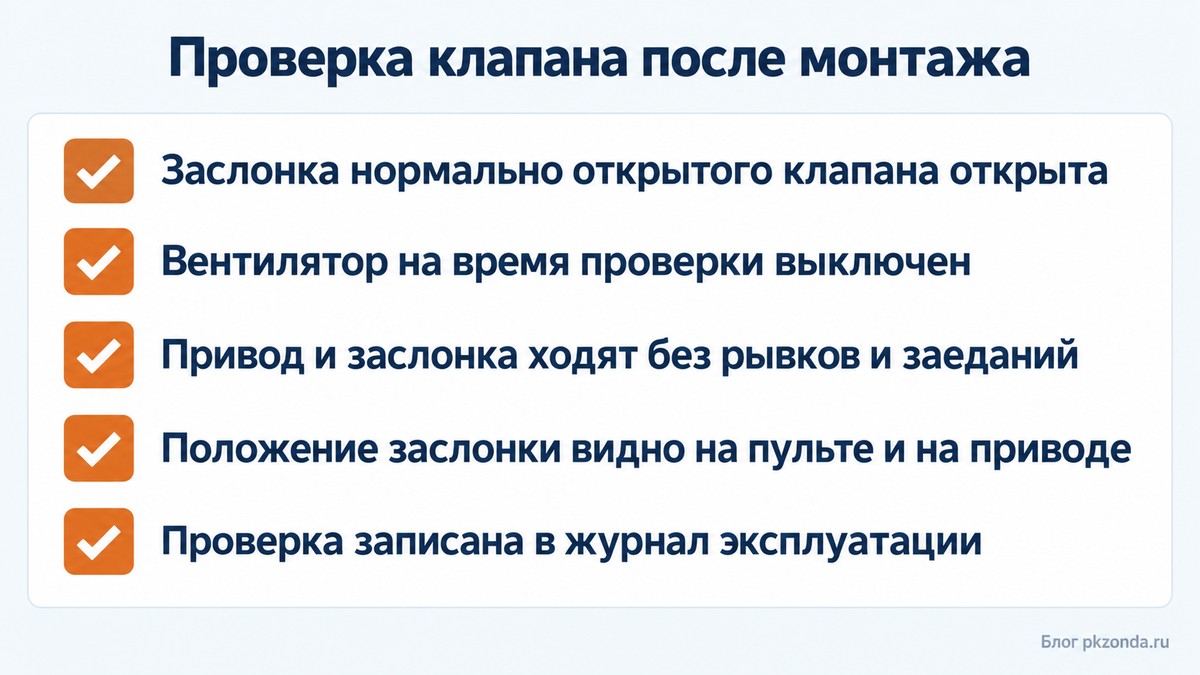

Проверка после монтажа и сдача

Работоспособность нормально открытого клапана проверяют при выключенном вентиляторе. Привод и заслонка должны двигаться без рывков и заеданий. Положение контролируют по сигналам на пульте управления, по указателю на приводе или через люк обслуживания.

Дальше клапан проверяют вместе с системой. По СП 73.13330.2016 пусконаладке вентиляции предшествуют работы электромонтажников: подключение и проверка пожарной автоматики, клапанов пожарных систем и управления вентиляцией при пожаре. В комплексную наладку входит проверка отключения общеобменной вентиляции при пожаре, включения противодымной вентиляции и срабатывания противопожарных и дымовых клапанов.

Для противодымной вентиляции предусмотрены приемосдаточные испытания. Их проводят после завершения монтажа, обкатки вентиляторов, огнезащитных работ и паспортизации систем.

После сдачи клапан переходит к службе эксплуатации. Правила противопожарного режима обязывают руководителя организации обеспечить проверку огнезадерживающих устройств в воздуховодах по документации изготовителя с записью в журнал эксплуатации систем противопожарной защиты. По руководству производителя проверка работы нужна не реже одного раза в год и после аварийных ситуаций. Обслуживают и ремонтируют клапан только при отключенной вентиляционной системе.

Частые вопросы

Можно ли ставить противопожарный клапан вертикально или в перекрытии

Руководства производителей допускают установку на горизонтальных, вертикальных и наклонных участках, а монтаж в перекрытии описан наравне с монтажом в стене. Условие: свободный доступ к приводу и люкам. Допустимую ориентацию конкретной серии подтверждает ее паспорт.

С какой стороны стены должен быть привод

Как правило, в помещении, смежном с пожароопасным. Точный ответ дают сертификат и паспорт: предел огнестойкости в них может быть записан отдельно для привода со стороны нагрева и с обратной стороны.

Нужен ли клапан, если воздуховод уже в огнезащите

Для транзитного воздуховода с пределом огнестойкости не ниже, чем у пересекаемой преграды, пункт 6.22 разрешает обойтись без нормально открытого клапана. Исключение: ограждения шахт, где проложены воздуховоды других систем.

На какой высоте ставить клапан дымоудаления в коридоре

Под потолком коридора, но не ниже верхнего уровня дверных проемов эвакуационных выходов. Места установки и расстояния между устройствами определяют по приложению Е свода правил.

Есть ли в сметных нормах установка огнезадерживающих клапанов

Есть: в сборнике 20 государственных сметных норм это таблица 20-02-004. Нормы 15, 16 и 17 относятся к огнезадерживающим клапанам с ручной регулировкой периметром до 1600, до 3200 и до 4500 мм, измеритель одна штука. В состав работ входят установка с выверкой и закреплением, установка блоков с тросом для регулирования и проверка действия клапана. Позицию для клапана с электроприводом подбирает сметчик.

Что в итоге

Переделок на площадке меньше, если схема установки, сторона привода и доступ решены в проекте и подтверждены документами на изделие. Перед выпуском чертежей и перед закрытием узла отделкой:

• места установки берут из пункта 6.10 свода правил, шестой и следующие поэтажные воздуховоды на верхнем горизонтальном коллекторе подключают только через клапан;
• участок от преграды до закрытой заслонки должен иметь предел огнестойкости преграды, схему установки и сторону привода сверяют с сертификатом и паспортом;
• под вылет заслонки оставляют прямой участок, крупные корпуса на время монтажа укрепляют распорками;
• зазор между корпусом и конструкцией заделывают раствором или другим огнестойким материалом, пену без подтвержденного предела огнестойкости не применяют;
• после монтажа заслонку нормально открытого клапана открывают, срабатывание проверяют при выключенном вентиляторе и затем в составе комплексной наладки.
