Программы для проектирования вентиляции в 2026 году: какую выбрать

Обычный расчет вентиляции в экселе занимает вечер. Полный проект коммерческого объекта с согласованием, спецификацией оборудования и увязкой с другими разделами вручную растянется на недели. Разница в скорости и точности — это то, за что платят проектные бюро и покупают лицензии CAD и BIM-программ.

В 2026 году программу выбирают под задачу. Вот что реально используют для проектирования вентиляции в России: бесплатные калькуляторы и платные онлайн-сервисы, AutoCAD с дополнениями, Revit MEP и отечественные BIM-решения, которые за последние годы серьезно потеснили привычные зарубежные инструменты.

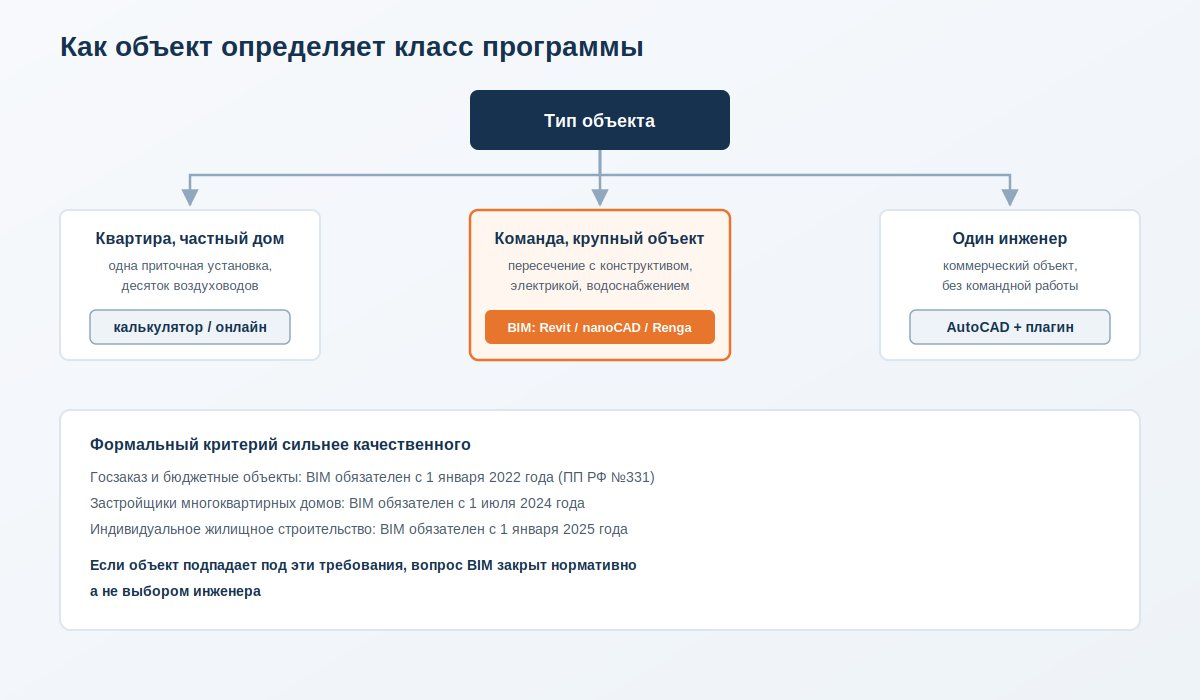

Как выбрать программу под задачу

Норма простая, и чем сложнее объект, тем дороже ошибка в проекте вентиляции и тем меньше смысла считать вручную или в упрощенной программе. Для разовой квартиры или частного дома хватает бесплатного калькулятора или онлайн-сервиса, ведь система из одной приточной установки и десятка воздуховодов не требует полноценной информационной модели здания. Для коммерческого или промышленного объекта, где вентиляция пересекается с конструктивом, электрикой и водоснабжением, простой расчет уже не спасает. Отдельная статья посвящена тому, как устроен расчет вентиляции производственного помещения, и там нагрузка на систему многократно выше, чем в квартире, поэтому ручного счета уже недостаточно. На таких проектах нестыковки находят при монтаже, когда переделка стоит многократно дороже.

Второй критерий определяет уровень входа. Онлайн-калькулятор не требует обучения, начать можно за час. AutoCAD с дополнением уже предполагает базовый навык черчения в CAD и понимание, как читать спецификацию оборудования. Полноценный BIM (Revit, nanoCAD, Renga) — это отдельное обучение и перестройка процесса, ведь вместо плоских чертежей инженер работает с единой цифровой моделью здания, которую видят и читают другие разделы проекта, то есть конструкторы, электрики, сантехники.

Третий критерий формальный, и выбирать тут особо не из чего. С 1 января 2022 года формирование и ведение информационной модели объекта капитального строительства обязательно для застройщика и заказчика, если на объект выделены бюджетные средства РФ, независимо от стоимости объекта (постановление правительства №331). Позже требование расширили: с 1 июля 2024 года применение технологий информационного моделирования стало обязательным для застройщиков многоквартирных домов на этапе проектирования, а с 1 января 2025 года распространилось на индивидуальное жилищное строительство и на этап строительства. Если объект подпадает под эти требования, вопрос «нужен ли BIM» закрыт нормативно.

Для команды, где несколько проектировщиков ведут один объект параллельно, важен еще один момент. У серьезных BIM-программ обычно есть многопользовательский режим, и в nanoCAD BIM Вентиляция, например, несколько инженеров одновременно работают над единой моделью системы, и изменения одного сразу видят все остальные. При одиночной работе над небольшим проектом это преимущество попросту не понадобится, и переплата за него не окупится.

Стоимость самой лицензии редко оказывается всей суммой расходов. К покупке добавляются обучение сотрудника, если он раньше работал в другой среде, годовая техническая поддержка, без которой не приходят обновления под новые версии AutoCAD и Revit, и время на перенос старых проектов в новый формат при смене программы. Для разового расчета это не имеет значения, ведь посчитал и забыл. Для бюро, которое ведет проекты годами, совокупная стоимость владения программой оказывается важнее ценника на коробке, и переход на новую систему стоит считать в перспективе нескольких лет.

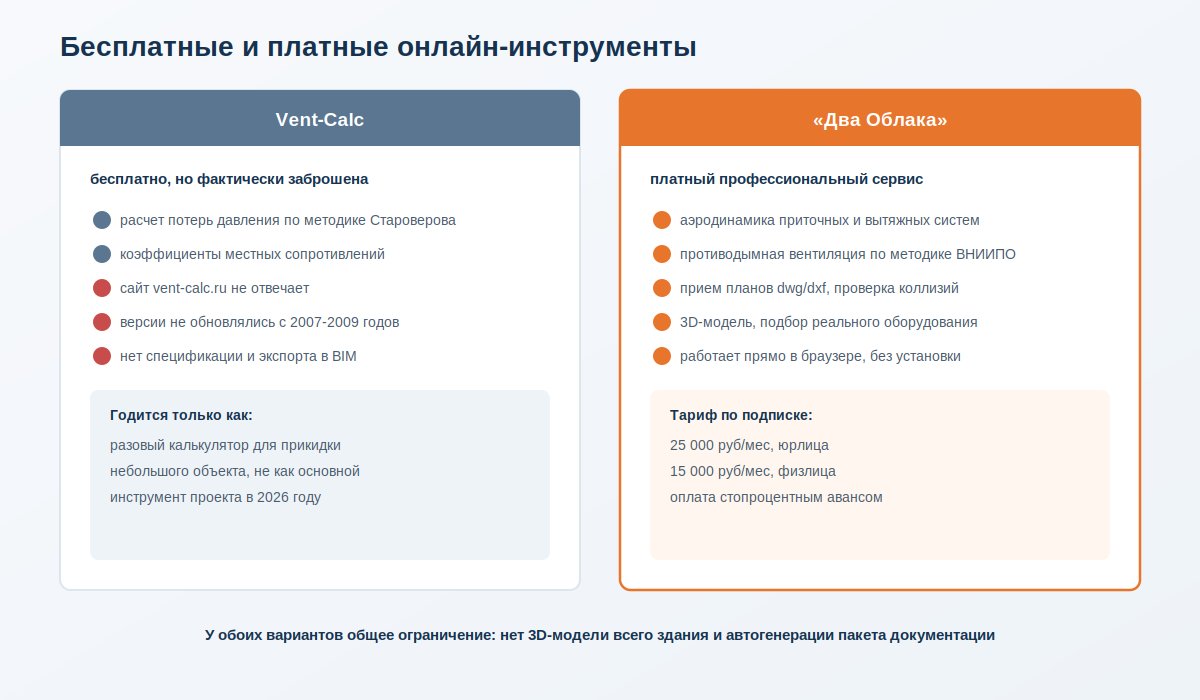

Бесплатные и платные онлайн-инструменты

Для разового расчета без покупки лицензии есть Vent-Calc, бесплатная программа гидравлического расчета воздуховодов по методике Староверова (формулы Альтшуля), которая считает потери давления и коэффициенты местных сопротивлений на поворотах, сужениях и тройниках. Программа фактически заброшена. Официальный сайт vent-calc.ru не отвечает, последние найденные версии датированы 2007–2009 годами, обновлений с тех пор не выходило. Пользоваться можно только как разовым калькулятором для прикидки, ведь ни спецификации, ни экспорта в BIM-форматы у программы нет и не появится.

С онлайн-сервисами картина другая, потому что слово «онлайн» здесь чаще про формат работы в браузере без установки. Сервис «Два Облака», например, принимает планы в dwg/dxf или растровых изображениях, считает аэродинамику приточных и вытяжных систем, включая противодымную вентиляцию по методике ВНИИПО МЧС, строит 3D-модель и подбирает оборудование реальных производителей. Отдельно сервис автоматически подключает элементы системы друг к другу и проверяет геометрию на коллизии в браузере, без экспорта в сторонний CAD, а готовую схему можно выгрузить обратно в dxf для дальнейшей работы.

Но это платный профессиональный инструмент, и стоит он 25 000 рублей в месяц для юрлиц и 15 000 рублей для физлиц, оплата стопроцентным авансом. «Онлайн» не значит «бесплатно» — это тарификация по подписке вместо разовой покупки лицензии, что удобно для небольшого бюро без штатного CAD-специалиста.

У обоих вариантов общее ограничение в том, что нет полноценной 3D-модели всего здания и автоматической генерации всего пакета проектной документации, как в BIM. Для разовой квартиры или коттеджа это не критично, и для такой прикидки хватает нашего онлайн-калькулятора расчета вентиляции. Для объекта с несколькими пересекающимися инженерными системами и разветвленной сетью, где важен точный расчет сечения и диаметра воздуховодов, это уже проблема, которую бесплатным калькулятором не закрыть.

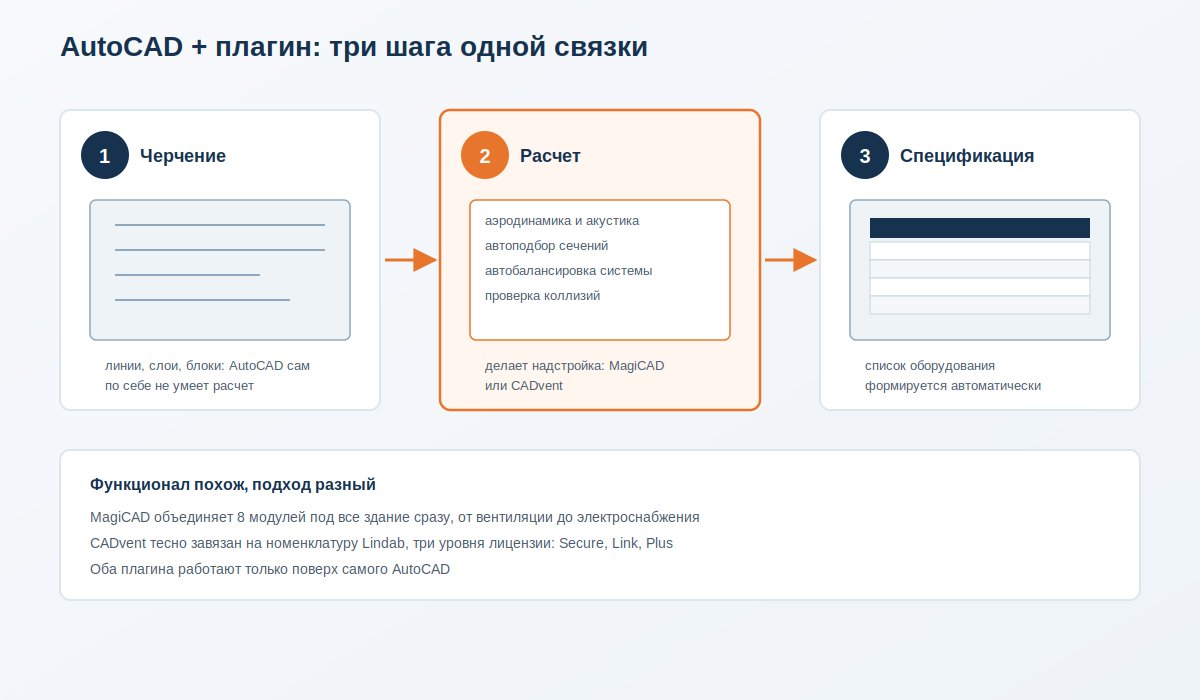

AutoCAD и вентиляционные дополнения: MagiCAD, CADvent

AutoCAD — это только черчение, то есть линии, слои и блоки, и встроенного инструмента расчета вентиляции в нем нет. AutoCAD здесь играет роль холста, ведь он нужен, чтобы было куда поместить результат расчета, но сам расчет и подбор оборудования делает надстройка сверху. Функционал расчета добавляют надстройки, и самые распространенные из них — это MagiCAD и CADvent.

MagiCAD (разработчик MagiCAD Group, ранее финская Progman Oy) добавляет к AutoCAD модуль «Вентиляция»с базой из сотен тысяч единиц реального оборудования, автоматическим подбором сечений воздуховодов, аэродинамическим и акустическим расчетом, автобалансировкой системы и автогенерацией спецификаций. Продукт активно развивается и в 2026 году, так как партнерские дополнения в его экосистеме, например Lindab LindQST, выходят под версией 2026.6.1 с поддержкой AutoCAD 2023–2027 и Revit 2024–2027, то есть линейка регулярно обновляется под свежие версии платформ.

CADvent — это разработка шведского концерна Lindab, первая версия вышла еще в 1992 году, и больше 15 лет он держит позиции лидера HVAC-проектирования в Скандинавии и Восточной Европе. Функционал похож на MagiCAD и включает аэродинамический расчет, автоподбор сечений, автобалансировку с расстановкой дросселей, акустический расчет, генерацию спецификаций, проверку коллизий. Подход у них разный, ведь CADvent тесно завязан на номенклатуру самого Lindab, а MagiCAD объединяет восемь модулей под все здание сразу, от вентиляции до электроснабжения. У CADvent три уровня лицензии, а именно Secure (только продукция Lindab), Link (открытые базы оборудования любых производителей) и Plus (плюс расчет отопления и водоснабжения).

Выбор уровня сводится к одному вопросу, готов ли проект работать только на оборудовании Lindab ради более узкого и предсказуемого инструмента, или нужна свобода подбирать позиции у разных производителей, за которую отвечает уровень Link. К 2026 году функционал CADvent фактически влился в экосистему LindQST и распространяется как дополнение, в том числе через портал MagiCAD.

В России MagiCAD продают только юрлицам и ИП через официального дистрибьютора ВентСофт и регионального партнера Syssoft, при этом доступны и бессрочная лицензия, и годовая подписка с технической поддержкой, а срок поставки составляет 30–40 рабочих дней. Точную цену поставщики называют по запросу для конкретной конфигурации модулей, но рыночный ориентир начинается от 148 000 рублей за лицензию, что заметно выше отечественных BIM-решений и объясняется расширенной базой оборудования и многодисциплинарностью продукта. Отдельно от дополнений существуют библиотеки динамических блоков для черчения вентиляции в «чистом» AutoCAD под отраслевой стандарт АВОК 1.05-2012 «Условные графические обозначения», где элементы уже готовы и не приходится рисовать каждый вентилятор или клапан с нуля. Есть и бесплатные пользовательские подборки, например набор из 30 динамических блоков «Вентиляция» на dwg.ru от Игоря Лиходедова закрывает базовые задачи черчения без покупки специализированной библиотеки.

Официальный вопрос доступности упирается в сам AutoCAD. Autodesk формально приостановил продажи в России в 2022 году, и оба дополнения работают только поверх AutoCAD, а если платформы нет, надстройка бесполезна независимо от своего статуса. При этом прямых заявлений Progman/MagiCAD Group или Lindab об уходе с российского рынка не находится, и действующие поставщики в 2026 году продолжают отгружать лицензии через партнерскую сеть. Это значит, что доступ к связке зависит в первую очередь от того, как инженер получает сам AutoCAD.

Revit MEP и BIM-проектирование

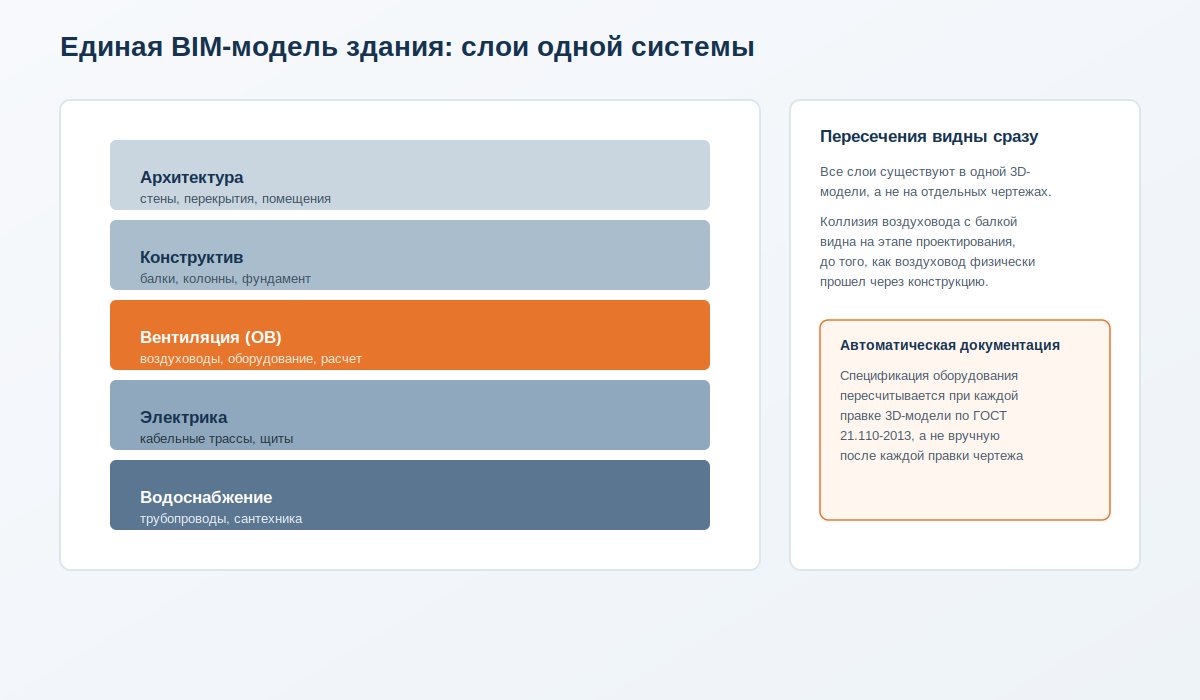

Revit устроен иначе, ведь это единая информационная модель здания, где раздел вентиляции существует вместе с конструктивом, электрикой и водоснабжением. Пересечения и коллизии видны сразу в 3D-модели, еще до монтажа. Модуль MagiCAD для Revit контролирует пересечения элементов вентиляционных систем между собой и со строительными конструкциями прямо на этапе проектирования, до того как воздуховод физически прошел через балку.

Связка Revit плюс MagiCAD добавляет к базовому BIM-инструменту то же, что и в AutoCAD: базу оборудования, автоподбор сечений, аэродинамику и акустику, автобалансировку, автоспецификации. Разница в среде в том, что Revit изначально проектируется под командную работу над крупным многоэтажным объектом, поэтому связка чаще встречается на коммерческих и промышленных проектах, чем в частном домостроении, где хватает и более простых инструментов.

По данным BIM Academy, при изменении параметров в 3D-модели табличная форма спецификации пересчитывается автоматически, с учетом требований ГОСТ 21.110-2013. На бумаге с CAD-дополнением такой пересчет тоже возможен, но вручную запускается инженером после каждой правки, а в BIM это происходит по умолчанию вместе с самой моделью. Для проекта, который правится десятки раз до сдачи, разница выливается в количество ошибок: забытая ручная синхронизация спецификации с чертежом остается обычной причиной расхождений на площадке.

Отдельный вопрос касается доступности самого Revit в России. Autodesk официально приостановил бизнес в стране в марте 2022 года и ликвидировал российское юрлицо к октябрю 2023-го; официальных продаж и поддержки с тех пор нет. Возобновления официальных продаж Revit в России на 2026 год не зафиксировано. Доступ получают через личный аккаунт Autodesk и пробные или студенческие лицензии, то есть неофициальными каналами. Под параллельный импорт программное обеспечение, в отличие от физических товаров, обычно не подпадает.

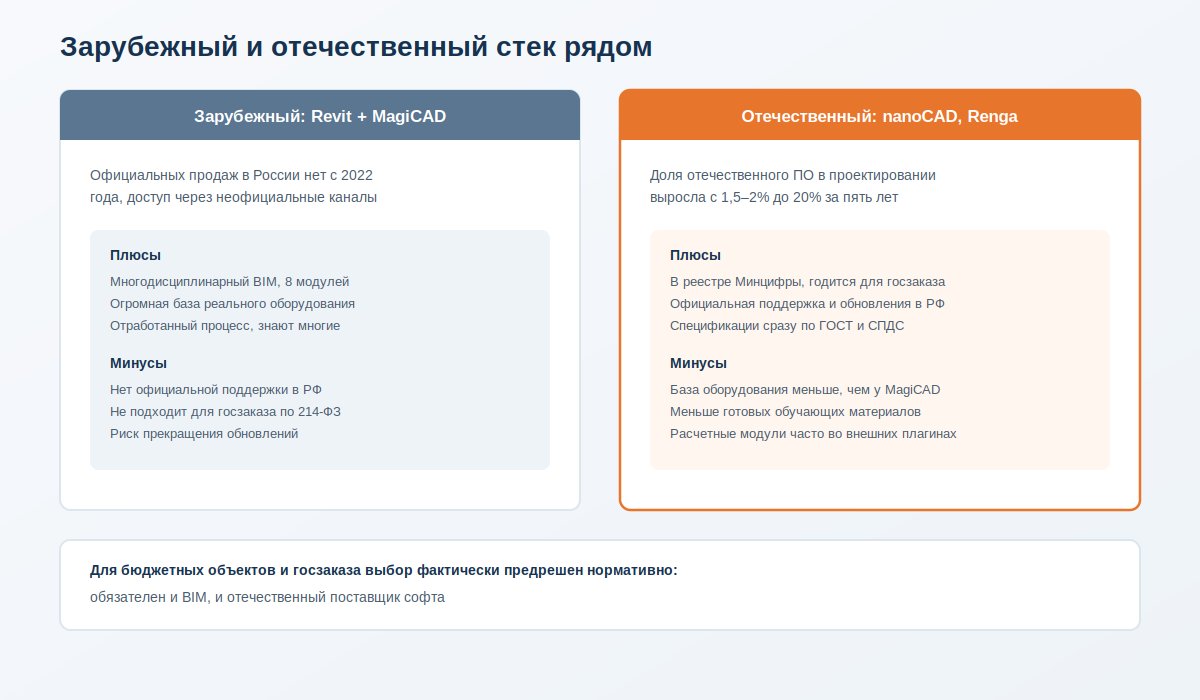

Отечественные BIM-решения: nanoCAD, Renga, КОМПАС-3D

Ограничения с Revit подталкивают к отечественным альтернативам, и рост здесь не косметический: по словам президента НОТИМ Михаила Викторова, доля российского ПО в проектировании и изысканиях выросла с 1,5–2% до 20% за последние пять лет.

Здесь работают два разных требования, которые часто путают. Обязательность самого BIM-проектирования на бюджетных объектах и в жилом строительстве идет по одной норме (ПП РФ №331 и требования 214-ФЗ, разобранные выше) и формально не привязана к конкретной стране производителя ПО. Отдельно действует общий запрет на закупку иностранного программного обеспечения для государственных и муниципальных нужд. Для проектировщика, работающего по госзаказу, эти два требования складываются в один результат, ведь и BIM обязателен, и покупать его приходится у отечественного поставщика, но это два разных основания.

nanoCAD BIM Вентиляция (разработчик «Нанософт»), актуальная версия 26.0, цена от 71 500 рублей за отдельный продукт и от 138 100 рублей в комплекте, включен в реестр отечественного ПО Минцифры под номером 12630. Продукт поддерживает многопользовательский режим, то есть команда проектировщиков одновременно работает над единой моделью системы, есть связка 3D-модели, 2D-планов и таблиц с двусторонней связью, экспорт в формат IFC для передачи модели в другие BIM-системы и смежным разделам проекта. Это особенно заметно, когда проектирование раздела отопления и вентиляции ведется вместе, ведь калорифер и трубопровод отопления должны попасть в общую модель без ручной перерисовки.

Renga (разработчик ООО «Renga Software», исторически связана с АСКОН) строит информационные модели вентиляционных систем с инструментом «Автоматическая трассировка» и автоматическими спецификациями по ГОСТ 21.110-2013 с оформлением по СПДС. Сами расчетные модули делаются во внешних приложениях партнеров, не внутри самой Renga, при этом программа отвечает за модель и документацию. В реестре Минцифры Renga Professional зарегистрирована под номером 19343, Renga Standard под номером 7810.

КОМПАС-3D стоит особняком, ведь модуль «Оборудование: Системы вентиляции» от АСКОН строит трехмерные модели воздуховодов с автоматической расстановкой деталей на поворотах и разветвлениях, но работает как надстройка машиностроительной конфигурации КОМПАС-3D версии 22 и выше. Это машиностроительный подход к 3D-моделированию воздуховодов как изделия. Такой подход удобен для производственных участков и заводского изготовления коробов, где важна точная геометрия детали. Если нужна именно связка со всеми разделами проекта одновременно, ближе Renga или nanoCAD.

Сравнительная таблица программ для проектирования вентиляции

Прежде чем выбирать, полезно свести все разобранные программы в одну таблицу: платформа, стоимость и задача, под которую программа реально подходит.

Программа	Платформа	Платно / бесплатно	Для какой задачи	Уровень входа
Vent-Calc	Standalone	Бесплатно (заброшена)	Разовая прикидка расчета для небольшого объекта	Низкий
«Два Облака»	Онлайн-сервис	Платно, от 15 000 руб/мес	Расчет и подбор оборудования без покупки CAD	Низкий
MagiCAD	Дополнение AutoCAD/Revit	Платно, от 148 000 руб. или подписка	Многодисциплинарный BIM или CAD-проект любого масштаба	Средний-высокий
CADvent	Дополнение AutoCAD	Платно, три уровня лицензии	Проект на оборудовании Lindab	Средний
Revit MEP	Standalone/BIM	Платно (в РФ, неофициальные каналы)	Крупный коммерческий или промышленный BIM-проект	Высокий
nanoCAD BIM Вентиляция	Дополнение nanoCAD	Платно, от 71 500 руб	Отечественный BIM, командная работа	Средний-высокий
Renga	Standalone BIM	Платно	Информационная модель здания с ГОСТ-спецификациями	Средний-высокий
КОМПАС-3D	Модуль КОМПАС-3D	Платно	3D-модель воздуховодов как изделия	Средний

Из таблицы видно, что уровень входа растет вместе с ценой по мере того, как программа берет на себя все больше задач сверх голого расчета. Vent-Calc и «Два Облака» считают воздуховоды и почти ничего больше. AutoCAD с дополнениями добавляет черчение и спецификацию. Полноценный BIM добавляет уже саму модель здания, в которой вентиляция существует вместе с остальными разделами. Переплата за верхние строчки таблицы окупается ровно тогда, когда проект реально пользуется этими возможностями.

Что проверить перед выбором программы

Прежде чем платить за лицензию, стоит закрыть четыре вопроса.

Первый вопрос касается объема и сложности объектов. Для квартир и частных домов хватит бесплатного калькулятора или CAD с дополнением, и переплата за BIM здесь не окупится. Для коммерческих и промышленных проектов с несколькими пересекающимися инженерными системами полноценный BIM позволяет не переделывать проект после первой же коллизии на объекте.

Второй вопрос касается того, нужна ли совместимость с общей моделью здания. Если проект коллективный и вентиляция должна стыковаться с конструктивом и другими разделами в реальном времени, без BIM и экспорта в IFC не обойтись. Иначе рассинхрон между разделами вылезет уже на площадке. Формат IFC здесь нужен, потому что именно через него разные BIM-программы разных разделов проекта обмениваются моделью, и если хотя бы одна программа в цепочке его не поддерживает, координация разделов возвращается к ручной сверке чертежей.

Третий вопрос касается бюджета и модели лицензии. Разовая покупка выгоднее при постоянной загрузке проектами. Подписка удобнее при нерегулярной работе или в небольшом бюро без штатного CAD-специалиста, где содержать бессрочную лицензию невыгодно.

Четвертый вопрос касается того, нужна ли автогенерация спецификации оборудования. Если проект идет дальше в закупку, ручной подсчет позиций для заказа съедает время, которое экономит любая из профессиональных программ. А ошибка в ручном подсчете обходится в лишний рейс за недостающим клапаном: например, когда отдельно ведется расчет калорифера для вентиляции и его забывают свести в общую спецификацию. В BIM-среде спецификация к тому же пересчитывается автоматически при каждой правке модели, поэтому расхождение между чертежом и заказом почти исключено.

Когда расчет и спецификация в программе готовы, дальше начинается обычная инженерная работа: подобрать под цифры конкретные позиции (решетки, воздуховоды, вентиляторы, приточно-вытяжные установки) и заказать их под сроки объекта.

Коротко для монтажа

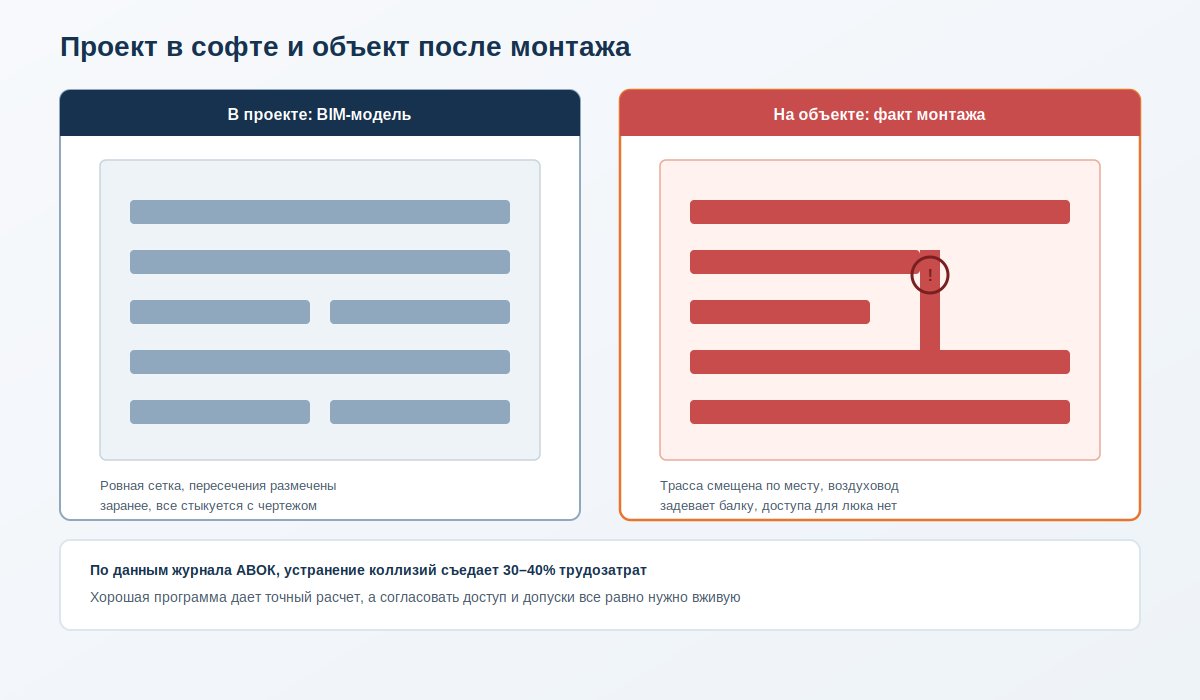

Проект в BIM или CAD выглядит красивой картинкой, пока не начался монтаж. На монтаже вылезает то, что не видно на плоском чертеже, то есть коллизии с конструкциями и другими инженерными системами. По данным журнала АВОК, устранение таких коллизий в сложных проектах съедает 30–40% всех трудозатрат на проектирование инженерных систем. И это еще до выхода на объект, просто на стадии согласования разделов между собой. Коллизии бывают двух видов: «жесткие», когда воздуховод физически пересекает балку или трубу, и «мягкие», когда элементы геометрически не пересекаются, но нарушают эксплуатационные требования, например к оборудованию просто нет доступа для обслуживания.

Проект проектом, а на объекте бывает иначе. Если проектной документации нет или она недостаточно детализирована, монтажники трассируют воздуховоды на месте, по обстановке. И тогда расчетные цифры с фактом расходятся из-за того, что программу вообще не использовали в полную силу. Часто причина еще и в согласовании: венткамеры относят к «чистой» части здания, а воздуховоды числят инженерными системами, и трассировку с генподрядчиком заранее не сверяют.

По ГОСТ 34060-2017, пусконаладочные работы — это отдельный этап после монтажа, задача которого проверить, что фактические параметры оборудования и систем соответствуют проектной документации. На пусконаладке в лоб сверяют проект с тем, что фактически стоит на объекте. Норма СП 73.13330.2016 разрешает отклонение фактического расхода воздуха от проектного не более чем на 8% через воздухораспределительные и воздухоприемные устройства, местные отсосы и душирующие патрубки. И это уже с запасом на то, что реальный монтаж никогда не бывает идеальной копией чертежа.

Добавьте сюда допустимую утечку в самой сети воздуховодов до 10% по СП 60.13330 для вытяжных воздуховодов с избыточным давлением. Тогда станет понятно, почему цифра на бумаге и цифра на приборе после наладки редко совпадают день в день, но обе при этом могут быть в норме.

Что проверить перед запуском:

• фактическую производительность вентиляторов против проектной
• фактические объемы воздуха через решетки и клапаны против расчетных
• равномерность прогрева или охлаждения на теплообменных аппаратах
• доступ для обслуживания: оборудование выше 1,8 метра требует стационарной лестницы или площадки по п. 10.10 СП 60.13330

Ревизионные лючки поднимают тот же вопрос доступа, только для скрытой прокладки. Если воздуховод спрятан за подвесным потолком, к оборудованию и узлам, которые требуют обслуживания или ремонта, нужен отдельный проем с крышкой, и располагать его стоит на прямом участке в месте, куда легко подойти. Ни одна из перечисленных программ это за инженера не решает: BIM и CAD считают сечения и расставляют оборудование по модели, а сколько сантиметров оставить сбоку для обслуживания и куда вывести люк, все равно определяет инженер, который представляет себе реальный потолок.

Через сезон это всплывет само: если на этапе проекта не заложили доступ к фильтрам, клапанам и ревизионным лючкам, обслуживание оборачивается демонтажем половины короба ради одной замены фильтра. Хорошая программа проектирования сама эту проблему не решит. Она дает точный расчет и модель, а согласовать реальный доступ, зоны ответственности и допуски монтажа все равно приходится вживую, на объекте.

FAQ

Какая программа для проектирования вентиляции бесплатная?

Vent-Calc дает бесплатный расчет по методике Староверова и Альтшуля, но программа фактически заброшена: сайт разработчика не отвечает, актуальных версий после 2009 года не выходило. Для разовой прикидки подходит, для серьезного проекта на 2026 год не годится.

Можно ли спроектировать вентиляцию онлайн без установки программы?

Да, например сервис «Два Облака» работает в браузере и принимает готовые планы в dwg/dxf с расчетом аэродинамики и подбором оборудования. Но это платный профессиональный инструмент по подписке.

В каком ПО делают вентиляцию для BIM-проекта?

Чаще всего это Revit MEP с модулем MagiCAD либо отечественные nanoCAD BIM Вентиляция или Renga, и все три строят единую информационную модель здания вместе с другими разделами. Программа остается инструментом для выполнения того, что описывают этапы и нормы проектирования вентиляции.

Сколько стоит лицензия на программу для проектирования вентиляции?

Разброс большой: nanoCAD BIM Вентиляция стоит от 71 500 рублей за отдельный продукт и от 138 100 рублей в комплекте, MagiCAD у российских поставщиков начинается примерно от 148 000 рублей за лицензию для конкретной конфигурации модулей, а точную цену на Revit и AutoCAD в России назвать нельзя, потому что официальных продаж нет, и стоимость зависит от конкретного канала получения лицензии.

Нужен ли BIM для проектирования вентиляции частного дома?

Формально нет, ведь BIM обязателен по закону для застройщиков многоквартирных домов и объектов на бюджетные средства. Для системы из одной приточной установки и десятка воздуховодов хватает бесплатного калькулятора или CAD с дополнением, и переплата за полноценную информационную модель здания себя не окупит.

Нужен ли AutoCAD, если есть отдельные расчетные программы?

Сам расчет можно сделать и без AutoCAD, но для полноценной рабочей документации с чертежами и спецификациями обычно нужен CAD или BIM, ведь расчетная программа считает цифры, а проект целиком оформляет CAD или BIM.
