Расчет и подбор калорифера для приточной вентиляции: формулы, обвязка и защита от замерзания

СП 60.13330.2020 разрешает закладывать в водяной калорифер запас поверхности нагрева не больше 10% сверх расчетного (п. 7.9.2). Больше уже ведет прямым путем к размороженному теплообменнику зимой. На объекте это всплывает не сразу, ведь систему монтируют, запускают, и только через сезон-другой выясняется, что «понадежнее» на деле означает «на грани поломки».

Что такое калорифер и чем водяной калорифер не похож на электрический, рассказано в статье про калорифер для вентиляции, а здесь только расчет и подбор, без базовой теории устройства.

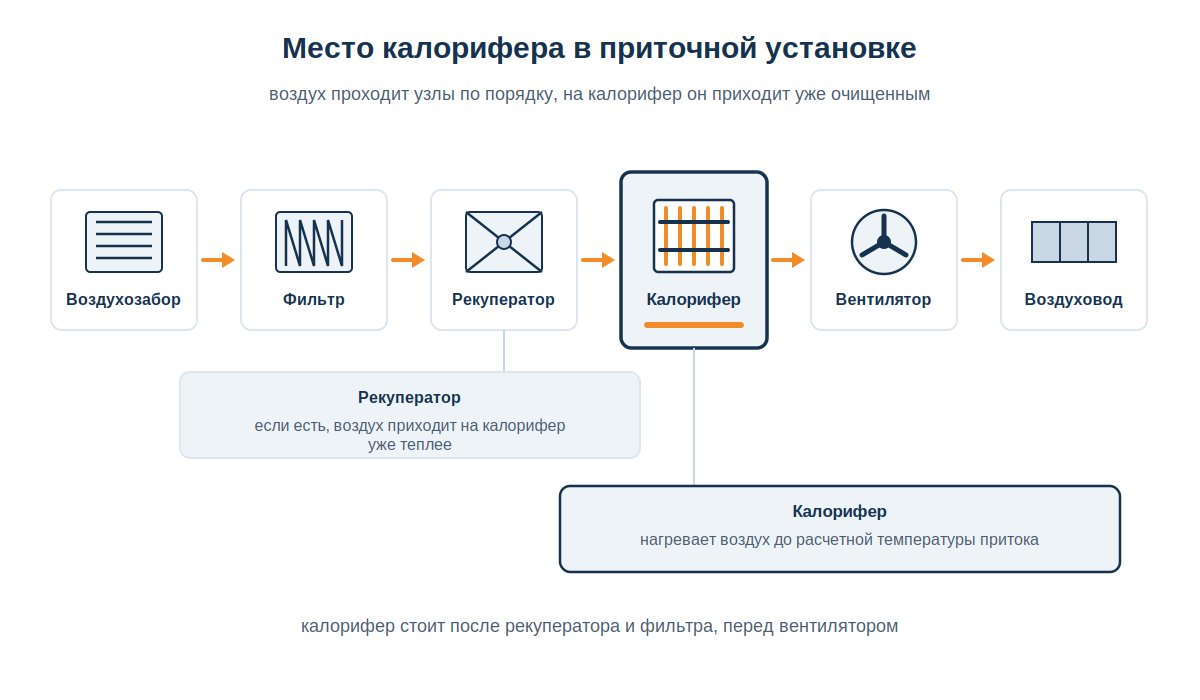

Место калорифера в составе приточной установки: от воздухозабора до воздуховода
Калорифер стоит после фильтра и рекуператора, если он есть, и перед вентилятором.

Чем опасен запас в расчете калорифера

Недобор мощности проявляется сразу, ведь в мороз из решеток идет прохладный воздух, и это заметно за один зимний день. С перебором сложнее, потому что система вроде работает, а на деле теплообменник получает избыточную площадь нагрева при том же расходе теплоносителя. Вода в трубках замедляется, и в морозы именно это создает риск размораживания. Насколько серьезно нормативы относятся к этому риску, показывает требование по электропитанию: цепи защиты от замораживания водяного калорифера обязаны получать питание по первой категории надежности, а при пожаре установку отключают индивидуально, но с сохранением питания именно этих цепей (СП 60.13330.2020, п. 11.1.4 и 11.2.3).

Запас поверхности нагрева выше 10% — это нарушение норматива, повышающее риск размерзания. Вторая типовая ошибка связана с исходными данными для расчета, ведь калорифер считают по средней температуре месяца, хотя СП 60.13330.2020 требует брать расчетную температуру наиболее холодной пятидневки (параметры Б). Для Москвы средняя температура января и расчетная зимняя сейчас дают почти двукратный перепад: 41 градус против 25, то есть заниженный подход недосчитывает мощность примерно в 1,6 раза.

На монтаже заказчик экономит на этапе проекта, берет калорифер «по ощущениям», а зимой на пике мороза установка не дотягивает и десяти градусов до нужной температуры притока. Три частые ошибки при прикидке мощности на глаз:

  • берут среднюю температуру месяца вместо расчетной температуры по параметрам Б;
  • закладывают запас больше 10% «на всякий случай», не зная, что это нарушает норматив по воде;
  • считают мощность без учета конкретного города и переносят цифры соседнего региона.

Формула расчета мощности калорифера

Мощность калорифера считают по формуле теплового баланса: Q = L × ρ × c × ΔT / 3600, где Q (мощность в кВт), L (расход воздуха в м³/ч, берется из расчета воздухообмена для конкретного объекта), ρ (плотность воздуха), c (теплоемкость воздуха), а ΔT (перепад между температурой притока и расчетной наружной температурой).

Для расчета принимают ρ = 1,2 кг/м³ и c = 1,005 кДж/(кг·°C), при этом коэффициенты сворачиваются в удобную инженерную прикидку: Q ≈ L × ΔT / 3000, с погрешностью меньше процента относительно точной формулы. Отдельного пункта с готовой формулой мощности калорифера в СП 60.13330.2020 нет, ведь свод правил дает расчет теплопотребности на вентиляцию в приложении А, алгебраически ту же формулу. Но он не регламентирует саму методику подбора теплообменника. Сечение, компоновку, коэффициент теплопередачи берут из отраслевых методик и данных производителя.

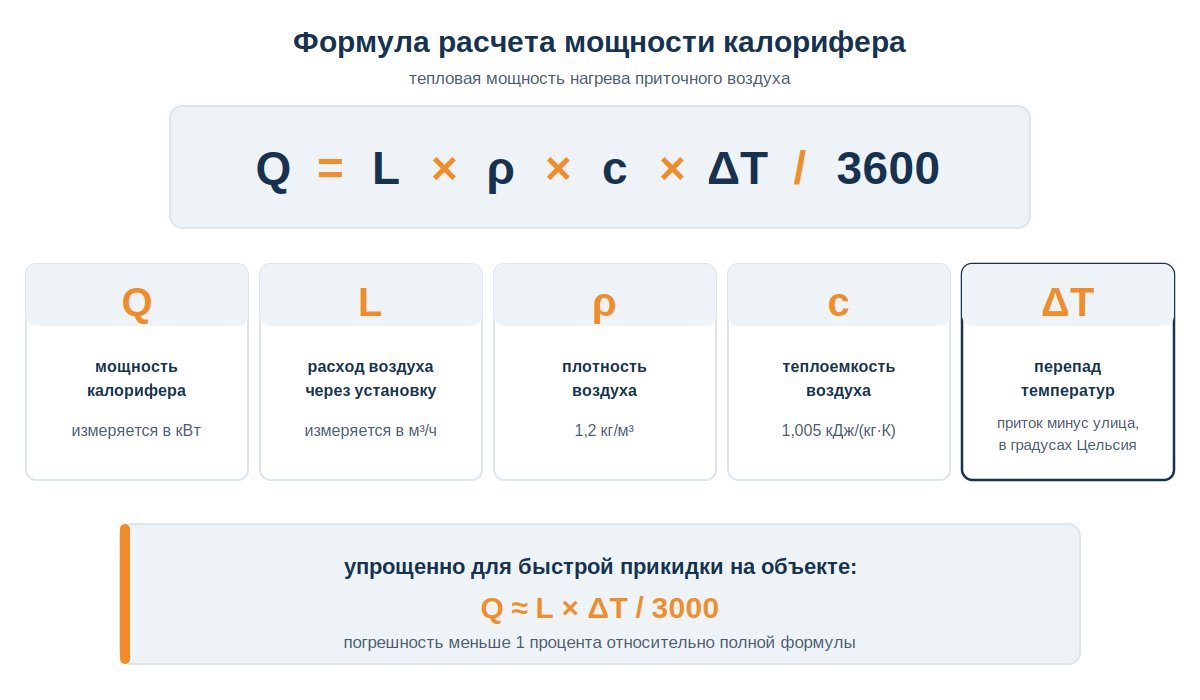

Формула расчета тепловой мощности калорифера с разбором переменных
Расход воздуха и перепад температур: два числа, от которых зависит вся мощность.

Расчетная температура наружного воздуха: почему не средний январь

Расчетную температуру берут из таблицы параметров Б холодного периода, СП 131.13330.2025 (действует с 9 сентября 2025 года, сменил предыдущую редакцию 2020 года, и таблицы в интернете часто еще старые). Это температура наиболее холодной пятидневки с обеспеченностью 0,92.

Разброс по городам доходит до 20 с лишним градусов, и переносить чужую цифру на свой объект нельзя даже в пределах одной климатической зоны:

Город Параметр Б, °C
Краснодар −15
Владивосток −22
Москва −23
Санкт-Петербург −23
Казань −28
Екатеринбург −30
Пермь −32
Новосибирск −36

Эти же значения нужны для проектных расчетов теплового баланса помещения, где параметры Б задают и мощность калорифера, и нагрузку на отопление.

Пример расчета мощности калорифера

Возьмем офис 120 м² на 20 рабочих мест в Москве. Норма приточного воздуха для офисных помещений без естественного проветривания составляет 60 м³/ч на человека (СП 60.13330.2020, приложение В), значит расход L = 20 × 60 = 1200 м³/ч. Температуру притока принимаем +18°C, а расчетную наружную для Москвы берем равной −23°C по действующей таблице параметров Б.

Перепад ΔT = 18 − (−23) = 41°C, а мощность составляет 1200 × 1,2 × 1,005 × 41 / 3600 = 16,5 кВт. Тот же расход воздуха в разных городах дает разную мощность калорифера, и разброс достигает 1,6 раза даже без смены проекта установки.

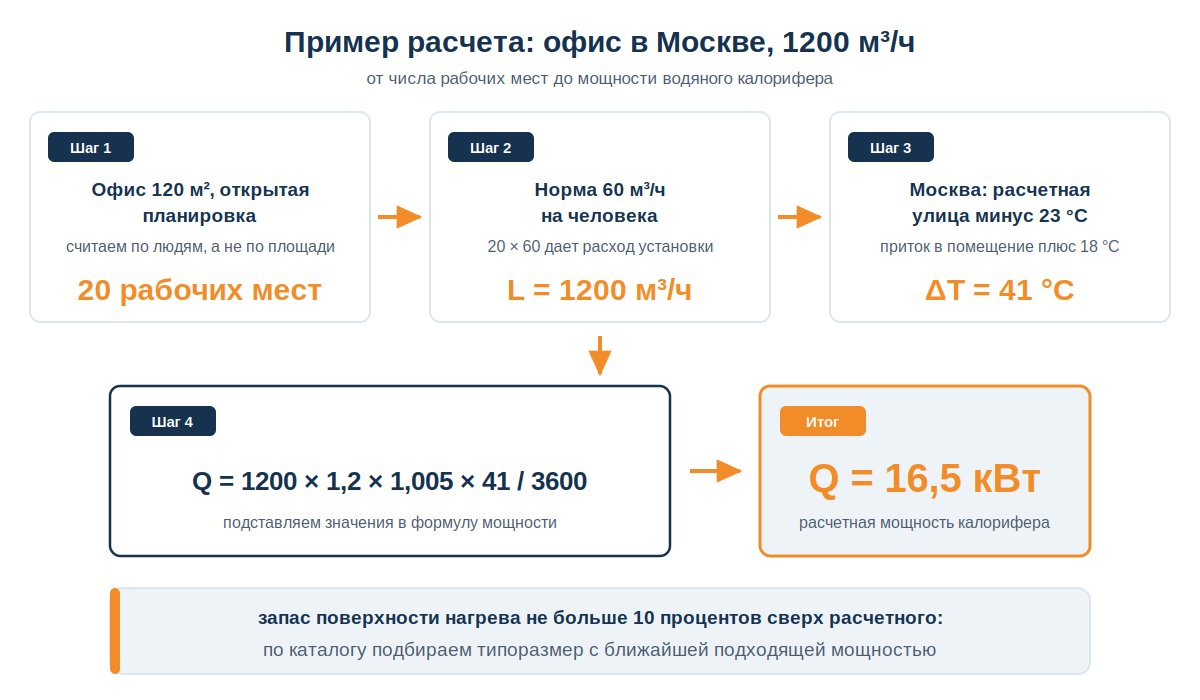

Пример расчета мощности калорифера для офиса в Москве по шагам
От нормы воздухообмена на человека до итоговых киловатт: весь путь на одном объекте.
Город Параметр Б, °C Мощность на 1200 м³/ч, кВт
Краснодар −15 13,3
Владивосток −22 16,1
Москва −23 16,5
Санкт-Петербург −23 16,5
Казань −28 18,5
Екатеринбург −30 19,3
Пермь −32 20,1
Новосибирск −36 21,7

Расчет водяного калорифера: расход теплоносителя и температурный график

Мощность посчитали, дальше нужен расход теплоносителя: G = Q / (1,163 × ΔT воды), где 1,163 Вт·ч/(кг·К) (теплоемкость воды), а ΔT воды (перепад температур подачи и обратки). Перепад задает теплосеть или котельная, и типичные графики 95/70, 90/70, 80/60, 70/50.

Чем шире температурный график, тем меньше нужен расход воды при той же мощности. Это прямая экономия на диаметре труб и мощности насоса обвязки. Переход с графика 80/60 на 95/70 снижает требуемый расход примерно на 20%, а вслед за расходом падает и гидравлическое сопротивление калорифера, ведь оно растет пропорционально квадрату скорости воды.

Нижний порог скорости в трубках нормирован жестко и составляет не менее 0,12 м/с при отсутствии циркуляционного насоса в контуре (СП 60.13330.2020, п. 7.9.2) — это тот же пункт, что ограничивает запас поверхности 10%, и оба требования работают против угрозы размораживания теплообменника. Верхнего предела скорости именно в трубках калорифера свод правил не задает, зато для трубопроводов обвязки есть потолок по шуму, и это 1,5 м/с (приложение И).

На монтаже: расчет электрического калорифера

Мощность электрического калорифера считают той же формулой теплового баланса, а разница только в источнике тепла. Дальше нужен ток: для однофазного нагревателя I = P / U, для трехфазного I = P / (√3 × U), и оба варианта сходятся с паспортными таблицами производителей почти без погрешности, потому что ТЭН дает чисто активную нагрузку.

Блокировка нагрева с работающим вентилятором — это требование изготовителей оборудования, и на монтаже это вылезает тем, что ставят нагреватель без нормальной автоматики, вентилятор глохнет или сеть под нагрузкой проседает, а ТЭНы продолжают греть неподвижный воздух. В паспортах серьезных производителей это закрыто термоконтактами, где один срабатывает на +50°C с автоматическим перезапуском, а второй на +90°C с ручным сбросом. Сама защита от перегрева уже нормативное требование (СП 60.13330.2020, п. 11.2.20). Ступенчатое регулирование и минимальный расход воздуха через нагреватель проверяют до пуска: без них электрический калорифер работает на грани собственной защиты. Устройство и подключение готовых секций в канале разобраны в статье про канальные нагреватели.

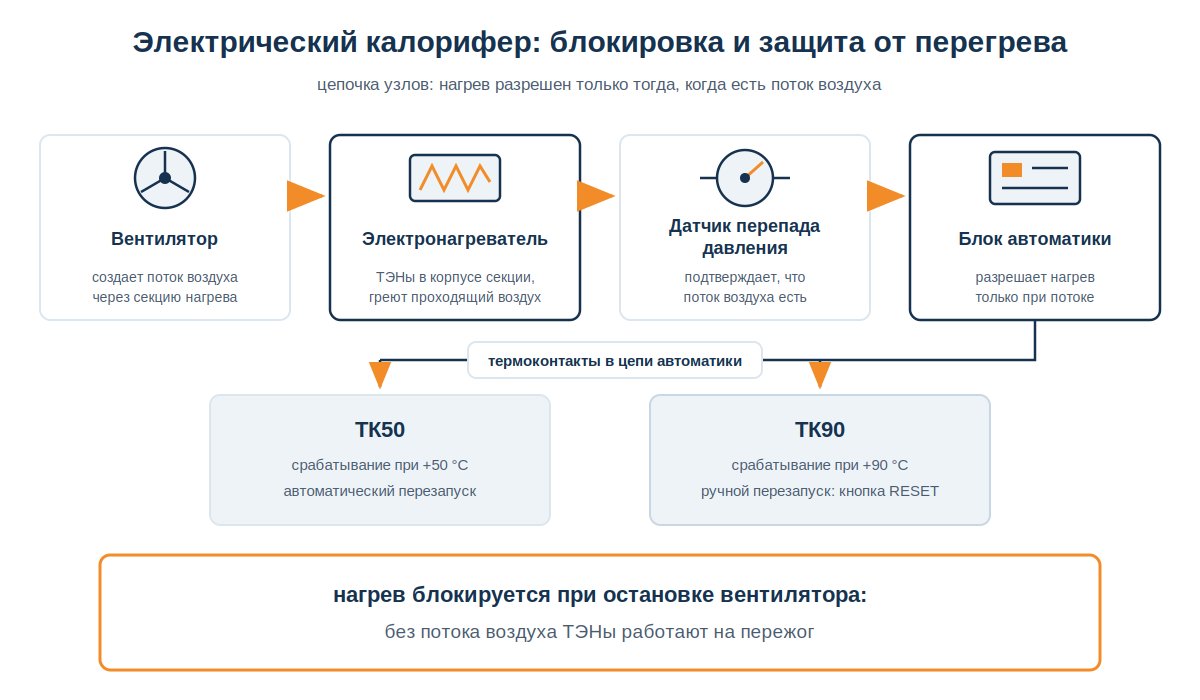

Схема подключения электрического калорифера: блокировка с вентилятором и защита от перегрева
Без блокировки нагрева с потоком воздуха ТЭНы работают на пережог.

Водяной или электрический: что выгоднее

СП 60.13330.2020 (п. 6.1.13) прямо требует технико-экономического обоснования для прямого электронагрева воздуха, то есть по нормам это решение, которое нужно объяснить. На объекте выбор чаще определяется тем, что реально доступно, будь то подведенный теплоноситель или свободная электрическая мощность.

Параметр Водяной Электрический
Что нужно подвести Теплоноситель, обвязку, насос Кабель нужного сечения
Защита от замерзания Обязательна по нормативу Не требуется
Типичная эксплуатация Дешевле при своей котельной Дороже за тот же киловатт-час тепла
Ограничение Доступность теплосети Выделенная электрическая мощность

По тарифам Санкт-Петербурга на 2026 год киловатт-час тепла из сети стоит около 2,1 рубля, а киловатт-час от ТЭНа равен цене электроэнергии, то есть 7,08 рубля в доме с газовой плитой, почти втрое дороже (цифры региональные и меняются от города и периода, для своего объекта смотрите местный тариф). При этом норматив выделяет на квартиру с газовой плитой всего 4,5 кВт электрической мощности (СП 256.1325800.2016), а калорифер на 6–9 кВт в этот лимит просто не поместится без отдельного согласования ввода.

Подбор типоразмера по каталогу

От расчетной мощности к конкретной модели идут через площадь фронтального сечения, и чем она меньше при том же расходе воздуха, тем выше массовая скорость и тем лучше теплопередача, но и выше сопротивление. Производители держат оптимум в районе 3–5 кг/(м²·с), хотя вузовские методички дают более широкий коридор, ведь единого норматива на этот параметр нет. Отдельный случай составляют компактные приточно-вытяжные установки с калорифером внутри моноблока, где типоразмер нагревателя жестко привязан к модели самой установки, и подбирать его отдельно не нужно.

Подбор идет перебором, потому что первый разумный типоразмер часто не проходит по запасу поверхности (тому самому лимиту в 10%), и приходится пробовать соседний номер или два калорифера вместо одного. Номер типоразмера у разных производителей и при разных графиках теплоносителя выдает разную мощность, поэтому «нужен калорифер на 20 кВт» без исходных данных по расходу и графику невозможно ничего подобрать. Если считать самому не хочется, эти данные (расход, город, доступный теплоноситель) можно прислать нам в мессенджер, и инженер подберет типоразмер и пришлет спецификацию из каталога водяных или электрических калориферов.

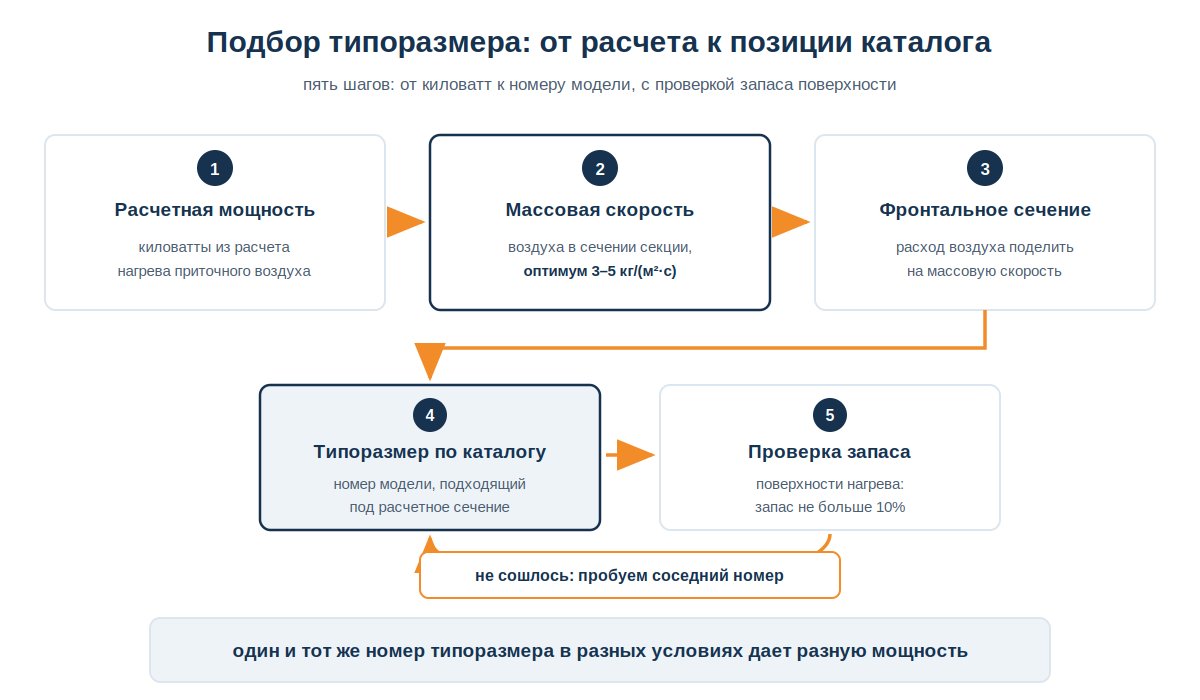

Подбор типоразмера калорифера: от расчетной мощности к позиции каталога
Один и тот же номер калорифера дает разную мощность в разных условиях.

Обвязка калорифера и защита от замерзания

Смесительный узел — это насос, двух- или трехходовой клапан с приводом, обратный клапан на линии подмеса и запорная арматура. Через теплообменник узел держит расход теплоносителя постоянным при любой нагрузке, а мощность регулируется температурой подачи за счет подмеса обратки — это и есть тот самый механизм, который не дает скорости воды упасть ниже опасного порога 0,12 м/с даже на слабой нагрузке.

Термостат защиты от замерзания ставят по воздуху сразу за теплообменником, капилляр наматывают поперек трубок по всей площади фронта, уставку срабатывания выставляют на +5…+7°C. Через сезон наладчики часто фиксируют, что теплообменник рвет из-за одной завоздушенной или загрязненной трубки без протока, при этом остальной калорифер продолжает греть воздух до нужной температуры, и обратка формально в норме. Отдельно проверьте наружный клапан перед калорифером: зимой его створки обмерзают, и тогда нужен утепленный клапан с обогревом и приводом с возвратной пружиной.

Если теплоносителем служит водогликолевая смесь, при 30% гликоля теплоемкость падает примерно на 7%. Защита от замерзания самого раствора действует только до −14°C, и для расчетной зимы большей части России этого недостаточно, поэтому концентрацию берут выше. Серийные смесительные узлы обычно рассчитаны на раствор с содержанием гликоля не более 40%. Эти пределы нужно уточнять у поставщика узла отдельно от подбора самого калорифера, иначе на монтаже выяснится, что насос и клапан не рассчитаны на нужную концентрацию.

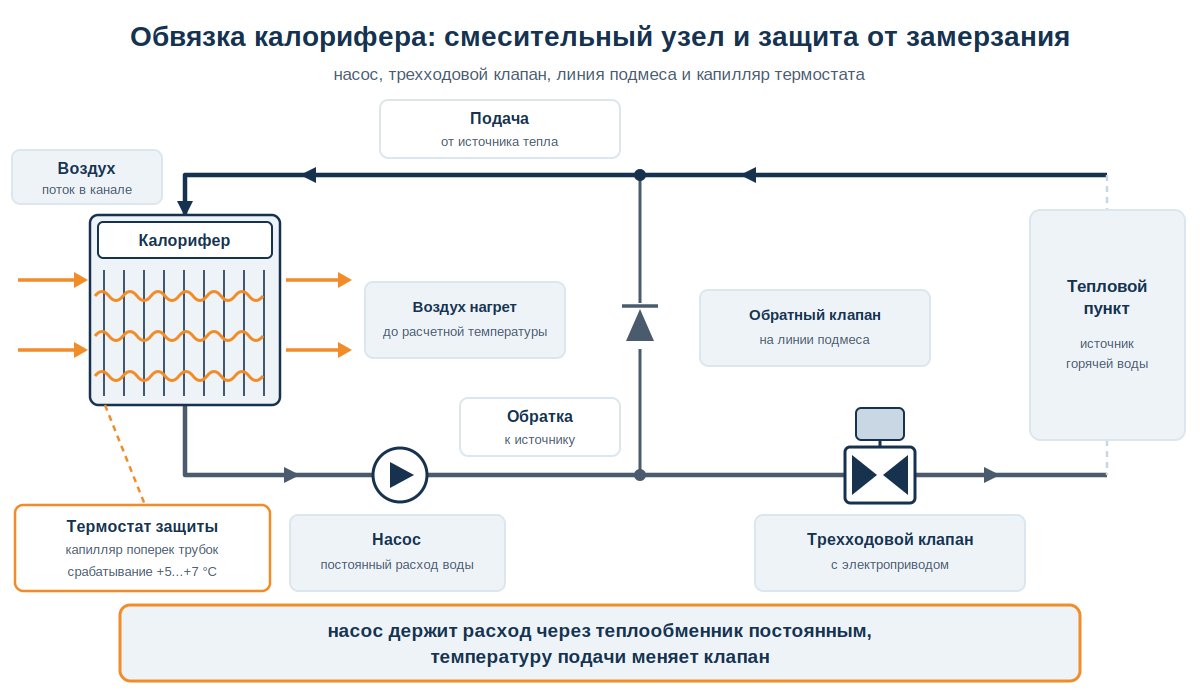

Схема обвязки водяного калорифера: смесительный узел и термостат защиты от замерзания
Насос держит расход через теплообменник постоянным, температуру подачи меняет клапан.

Как рекуператор снижает требуемую мощность калорифера

Если в установке есть рекуператор, калорифер догревает воздух уже после теплообменника. Формула прироста: t после = t наружн + КПД × (t вытяжка − t наружн). Например, при расходе 5000 м³/ч, наружной −28°C и вытяжке +22°C рекуператор с КПД 70% дает на выходе +7°C вместо −28°C, перепад для калорифера падает с 46 до 11 градусов, а требуемая мощность падает с 77 до 18 кВт.

Паспортный КПД рекуператора на этом расчете подставлять напрямую нельзя, ведь по мере понижения наружной температуры теплообменник рискует обмерзать, и его реальная эффективность в морозы сама снижается, иногда до 0,3 против паспортных 0,7–0,85. Это справедливо для пластинчатого теплообменника при равных расходах притока и вытяжки и без дополнительных средств защиты, таких как байпас или преднагрев: конструкции с промежуточным теплоносителем или активной защитой держатся до более низких температур ценой меньшей паспортной эффективности. Поэтому калорифер закладывают с запасом на случай сниженной эффективности или отключения рекуператора. Подробнее о типах и КПД теплообменников читайте в статье про рекуператоры для вентиляции.

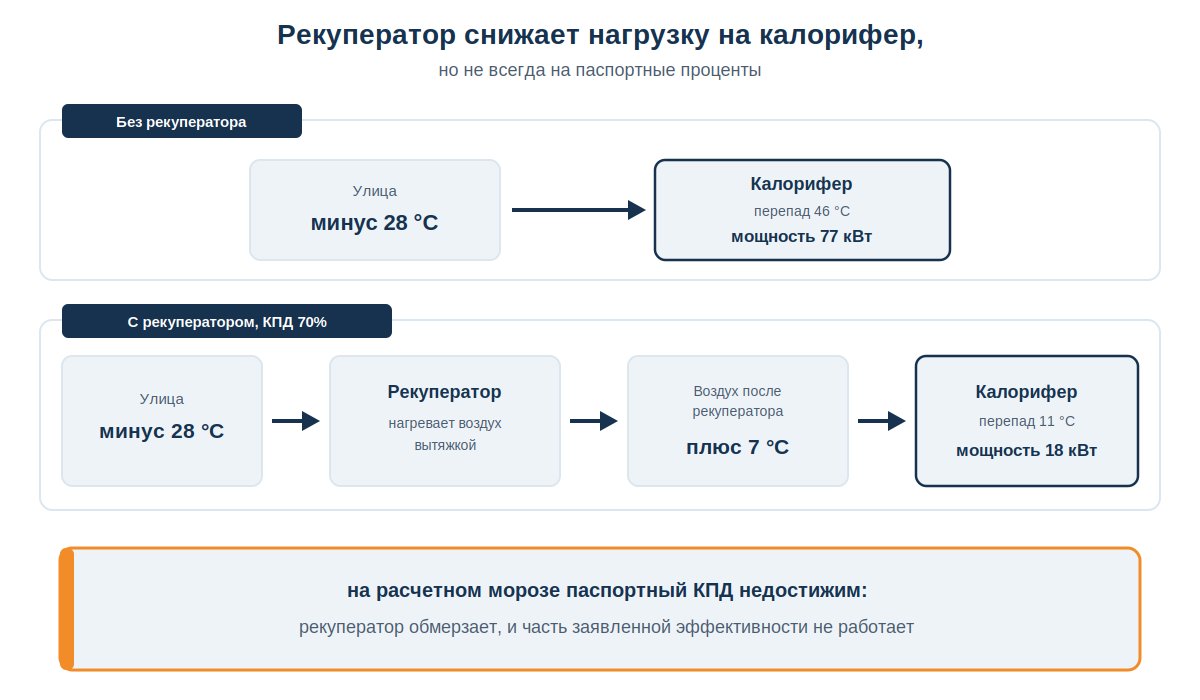

Как рекуператор снижает нагрузку на калорифер и почему это работает не всегда
На расчетном морозе рекуператор обмерзает и часть заявленного КПД не работает.

Чек перед пуском

Что проверить перед первым включением калорифера, чтобы не разбираться с последствиями зимой:

  • блокировка нагрева с вентилятором подключена и реально срабатывает при остановке потока;
  • термостат защиты от замерзания стоит по воздуху, капилляр не свисает в теплое помещение;
  • направление воды в теплообменнике соответствует стрелке на корпусе;
  • воздух стравлен из контура обвязки, насос не работает всухую;
  • запас поверхности нагрева не превышает 10% от расчетной.

FAQ

Как связан расход теплоносителя с объемом воды в системе? Расход из формулы G = Q / (1,163 × ΔT) — это часовой расход через контур калорифера. Для подбора насоса и диаметра труб важен именно расход, а полный объем воды считают отдельно при заполнении контура.

Что такое гликолевый калорифер? Это калорифер, работающий на водогликолевой смеси вместо чистой воды, потому что раствор не размораживает трубки при случайной остановке циркуляции. За это платят снижением теплоемкости примерно на 7% при типовой концентрации 30%, поэтому расход теплоносителя приходится немного увеличивать.

Зачем нужен датчик защиты от замерзания? Он ловит момент, когда температура воздуха или обратной воды приближается к опасной, и останавливает систему раньше, чем теплоноситель замерзнет в трубках. Без него единственная сигнализация — это уже треснувший теплообменник.

Нужен ли отдельный онлайн-калькулятор для расчета калорифера? Формулы из статьи дают инженерную оценку мощности, которой достаточно для прикидки бюджета и выбора между водяным и электрическим вариантом. Для точного подбора модели под конкретный каталог лучше присылать исходные данные менеджеру, чем полагаться на обезличенный калькулятор. Обзор программ, в которых инженеры делают такой расчет, смотрите в отдельной статье.

Коротко для монтажа

Порядок такой: посчитал мощность по расходу воздуха и расчетной температуре своего города, подобрал типоразмер с запасом не больше 10%, не забыл про обвязку и защиту от замерзания у водяного или блокировку с вентилятором у электрического, проверил все по чек-листу перед пуском. Пропущенный на этой цепочке шаг вылезает через первый серьезный мороз, и тогда переделка обходится дороже, чем расчет на старте. Дешевле потратить час на расчет, чем потом переделывать обвязку после размороженного теплообменника.
