Расчет вентиляции производственного помещения: как выбрать метод, посчитать кратность и не ошибиться с нормами

СП 60.13330.2020 не дает готовой таблицы кратности воздухообмена для цехов. Документ задает методику расчета, а не набор цифр, которые можно списать и подставить в проект. Это удивляет многих, кто ищет норму для своего производства и находит только формулы, а потом либо берет случайную цифру из первого попавшегося сайта, либо закладывает вентиляцию с большим запасом, потому что посчитать по-другому не получилось.

Оба варианта дорого обходятся на объекте: заниженный расход не справляется с реальными выделениями и создает риск при проверке, а завышенный тянет за собой лишние киловатты потребляемой мощности и переплату за оборудование, которое просто избыточно для задачи. Расчет вентиляции цеха начинается с выбора метода под конкретную технологию, а не с поиска готовой таблицы. Дальше разберем, какой метод когда применять, откуда на самом деле берется норма кратности, что говорят категории пожароопасности про требования к аварийной вентиляции, и пройдем весь расчет на примере сварочного участка с реальными формулами и цифрами.

Какой метод расчета выбрать

Вентиляцию производственного помещения считают одним из четырех способов. Все они дают на выходе одну и ту же величину, расход воздуха L в м³/ч, но исходят из разных данных об объекте и требуют разной глубины подготовки перед расчетом.

По кратности воздухообмена считают, когда нет точных данных о вредных выделениях: берут ориентировочное значение кратности для типа помещения и умножают на объем. Это самый быстрый метод и самый грубый: он не видит разницы между сваркой на двух постах и на двадцати, потому что не заглядывает в технологию, а работает только с геометрией помещения.

По теплоизбыткам считают горячие цеха: литейные, термические, участки со сваркой и печами, где основная задача вентиляции состоит в том, чтобы унести избыточное тепло, пока температура в рабочей зоне не превысила допустимую. По вредным веществам считают там, где в воздух попадают пыль, пары растворителей или сварочный аэрозоль: расход воздуха берут из условия разбавления вещества до предельно допустимой концентрации в рабочей зоне. По числу работающих ориентируются на санитарную норму свежего воздуха на человека, но для цеха это скорее проверочный метод, чем основной, потому что людей в производственном помещении обычно меньше, чем источников вредных выделений, и они редко определяют итоговую производительность.

На практике для цеха считают минимум двумя методами и берут больший результат. Этот принцип разберем дальше на примере с реальными цифрами.

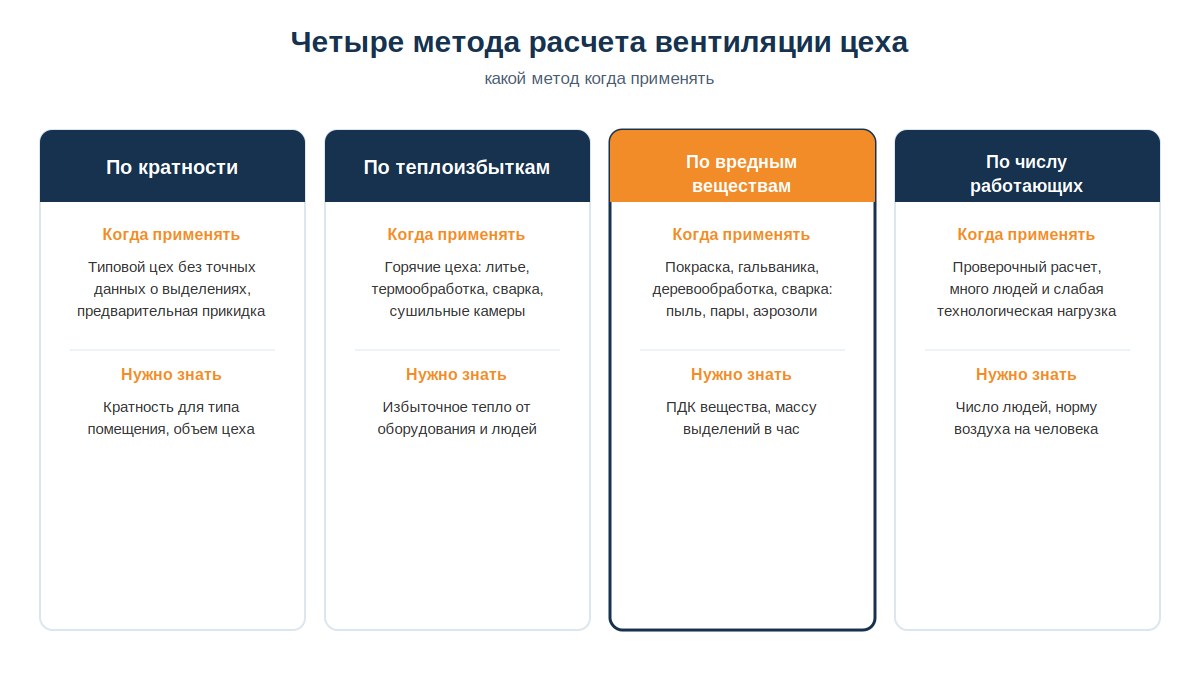

Четыре метода расчета вентиляции производственного помещения и когда какой применять — Кратность дает быструю прикидку, три остальных метода считают под конкретную технологию.

Откуда берется норма кратности воздухообмена

Здесь стоит сразу закрыть вопрос, который путает почти всех, кто гуглит «кратность воздухообмена производственного помещения по СП». Полный текст СП 60.13330.2020 не содержит таблицы готовых кратностей для цехов, и искать ее там бессмысленно. В разделах 5 и 7 документ дает методику: пункт 5.10 требует, чтобы концентрация вредных веществ в рабочей зоне не превышала ПДК, пункт 5.11 требует, чтобы концентрация в приточном воздухе не превышала 30% ПДК, а пункт 7.4.1 прямо говорит, что определение расхода воздуха только по кратности не допускается, кроме обоснованных случаев.

Кратность в проекте — это результат расчета, а не число из таблицы. Ее выводят по вредным веществам или по теплоизбыткам, а уже потом, для контроля, проверяют, во сколько раз это получившееся значение больше объема помещения. Для типовых производств кратность также берут из отраслевых норм технологического проектирования конкретной отрасли, но и это не единая таблица СП, а узкоотраслевой документ под конкретное производство, который стоит запрашивать у профильного института.

Сам документ не статичен: СП 60.13330.2020 представляет собой актуализированную редакцию более раннего СНиП 41-01-2003, утвержденную приказом Минстроя от 30.12.2020 № 921/пр, а в мае 2024 года в него внесли изменение № 3 (приказ от 31.05.2024 № 365/пр). Для проектировщика это значит, что при работе со старыми проектами или чужими расчетами стоит сверять дату редакции документа: текст пятилетней давности и актуальная версия с учетом поправки 2024 года могут расходиться в деталях, и ссылка на «СП 60.13330.2020» без уточнения даты изменения рискует привести к устаревшему пункту при проверке проекта экспертизой.

Единственное место в СП 60.13330.2020, где кратность задана прямым числом, это авария. Пункт 7.7.8 требует, чтобы аварийная вентиляция удерживала концентрацию взрывоопасного газа не выше 50% нижнего концентрационного предела распространения пламени, а включаться она должна автоматически по сигналу газоанализатора при 10% этого предела. Для помещений категорий А и Б аварийная вентиляция обязана работать с механическим побуждением: на естественную тягу здесь рассчитывать нельзя. Конкретный тип вентиляционного оборудования при этом подбирают уже под параметры взрывоопасной смеси, а не берут первый попавшийся взрывозащищенный вентилятор: если характеристики обычного вентилятора не подходят под взрывоопасную среду, в проекте закладывают эжекторную установку, где сам вентилятор вынесен из опасной зоны, а воздух увлекается струей рабочего тела.

Категории помещений по пожаро- и взрывопожароопасности

Категорию помещения определяют по СП 12.13130.2009. Этот документ заменил НПБ 105-03, который утратил силу, хотя многие старые проекты и справочники до сих пор на него ссылаются. Категория влияет не только на требования пожарной безопасности: от нее напрямую зависит, обязательна ли аварийная вентиляция и какое оборудование в принципе можно ставить в помещении.

Категория показывает, чем именно опасно помещение: взрывом, пожаром или ни тем, ни другим. Категории А и Б — это взрывопожароопасность: горючие газы и легковоспламеняющиеся жидкости с температурой вспышки не выше 28°C относят к категории А, а горючую пыль и жидкости с температурой вспышки выше 28°C относят к категории Б, причем расчетное избыточное давление взрыва в обоих случаях должно превышать 5 кПа. Категории от В1 до В4 — это пожароопасность без взрыва: горючие и трудногорючие материалы делят по удельной пожарной нагрузке, от 2200 МДж/м² и выше присваивают В1, а диапазону от 1 до 180 МДж/м² соответствует уже В4. Категория Г объединяет негорючие материалы в горячем или расплавленном состоянии, где источником опасности служат искры и открытое пламя, а категория Д отведена негорючим материалам в холодном состоянии.

Здание целиком относят к категории А, если суммарная площадь помещений категории А превышает 5% площади всех помещений здания или 200 м². И наоборот: здание не относят к категории А, если такие помещения занимают не более 25% площади (но не больше 1000 м²) и оборудованы автоматическим пожаротушением. Категорию всегда присваивают расчетом по конкретному помещению, а не штампом по названию цеха. Сварочный пост обычно относят к категории Г, но только если удельная пожарная нагрузка от прочих горючих материалов в нем не превышает 1 МДж/м², иначе он уходит в категорию В, и это надо проверять отдельно.

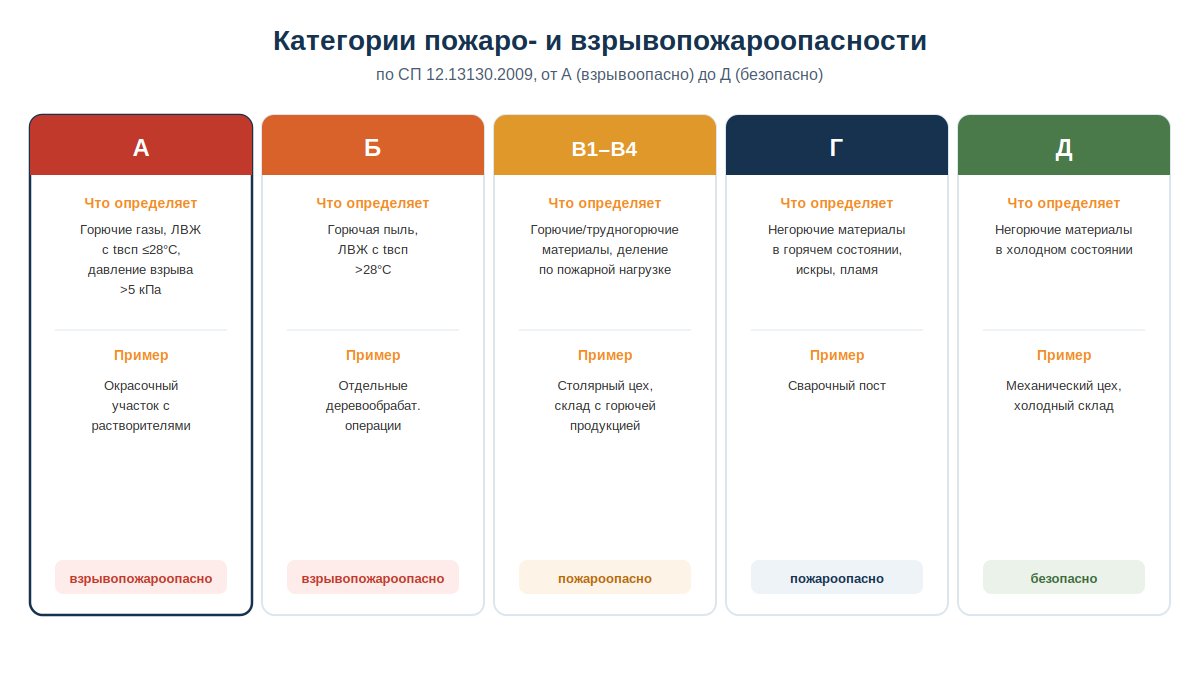

Категории помещений по пожаро- и взрывопожароопасности от А до Д с критериями — Категория определяет требования не только к электрике, но и к аварийной вентиляции.

Тепловыделения оборудования и людей

Для расчета по теплоизбыткам нужно суммарное избыточное тепло: от оборудования, освещения, людей и солнечной радиации, за вычетом теплопотерь через ограждения здания. Точные цифры дает только паспорт оборудования, а для прикидки на этапе технического задания подрядчику подойдут инженерные оценки: токарные станки отдают в помещение 250–300 Вт на 1 кВт установленной мощности, фрезерные станки: 200–250, шлифовальные: 300–350, прессы: 130–200, сварочные аппараты: 600–800, компрессоры: 800–950. Эти цифры не из СП, а из инженерной практики, и на конкретном объекте они могут отличаться от паспортных данных станка, особенно если оборудование работает не на полной загрузке.

Тепловыделение человека тоже нормируется, и оно зависит от тяжести труда, а не только от количества людей. СанПиН 1.2.3685-21 делит работы по энергозатратам на пять категорий: Iа, легкая работа сидя, до 139 Вт; Iб, 140–174 Вт; IIа, 175–232 Вт; IIб, 233–290 Вт; III, тяжелый физический труд, свыше 290 Вт. Для сборочного участка, где люди в основном сидят, и для кузнечного цеха, где работают вручную с тяжелым инструментом, теплопоступления от людей отличаются в два раза. Это заметно на общем тепловом балансе цеха, если там постоянно занято больше десятка человек, и без учета этой разницы расчет по теплоизбыткам не сойдется с реальностью.

| Оборудование | Тепловыделение, Вт на 1 кВт мощности | |—|—| | Токарные станки | 250–300 | | Фрезерные станки | 200–250 | | Шлифовальные станки | 300–350 | | Прессы | 130–200 | | Сварочные аппараты | 600–800 | | Компрессоры | 800–950 |

Для электродвигателей существует и более точная инженерная методика подсчета тепловыделения: Q = Nу × kсп × kп × η × kт. Здесь Nу равен установленной мощности двигателя, kсп задает коэффициент спроса (реальную загрузку оборудования относительно паспортной), kп учитывает коэффициент одновременности работы нескольких единиц, η равен КПД двигателя, а kт определяет долю энергии, переходящей именно в тепло помещения, а не уносимой с продукцией или отходами производства. Формула точнее табличных значений Вт на киловатт мощности, но требует данных, которых на этапе технического задания обычно еще нет: реальной загрузки конкретного станка и паспортного КПД его двигателя. На практике инженеры применяют ее для проверки уже готового расчета, а для первой прикидки бюджета вполне достаточно табличных диапазонов из таблицы выше.

Расчет по кратности воздухообмена

Формула здесь одна из самых простых во всей вентиляции: L = n × V, где n — это кратность воздухообмена в час⁻¹, а V берут как внутренний объем помещения в м³. Обратите внимание: объем, не площадь. Цех 500 м² с потолками 4 метра и цех 500 м² с потолками 8 метров при одинаковой кратности потребуют вдвое разного расхода воздуха, и это частая ошибка у тех, кто считает вентиляцию по площади из проекта здания, а не по фактическому внутреннему объему.

Метода достаточно для типовых цехов без специфичных вредных выделений: складов, механических участков, помещений с преимущественно тепловой нагрузкой без токсичной пыли или паров. Ограничение метода в том, что он не видит технологию: два одинаковых по объему цеха с разным оборудованием получат по этому расчету одну и ту же вентиляцию, хотя реальная потребность в воздухе у них разная. Если кратность по расчету выходит выше 10–12, это обычно сигнал, что помещению нужны не общая вентиляция помощнее, а местные отсосы у источника выделений. Разбавлять весь объем цеха ради локальной проблемы дорого и не всегда достаточно эффективно, а местный отсос решает задачу прямо у источника при заметно меньшем расходе воздуха.

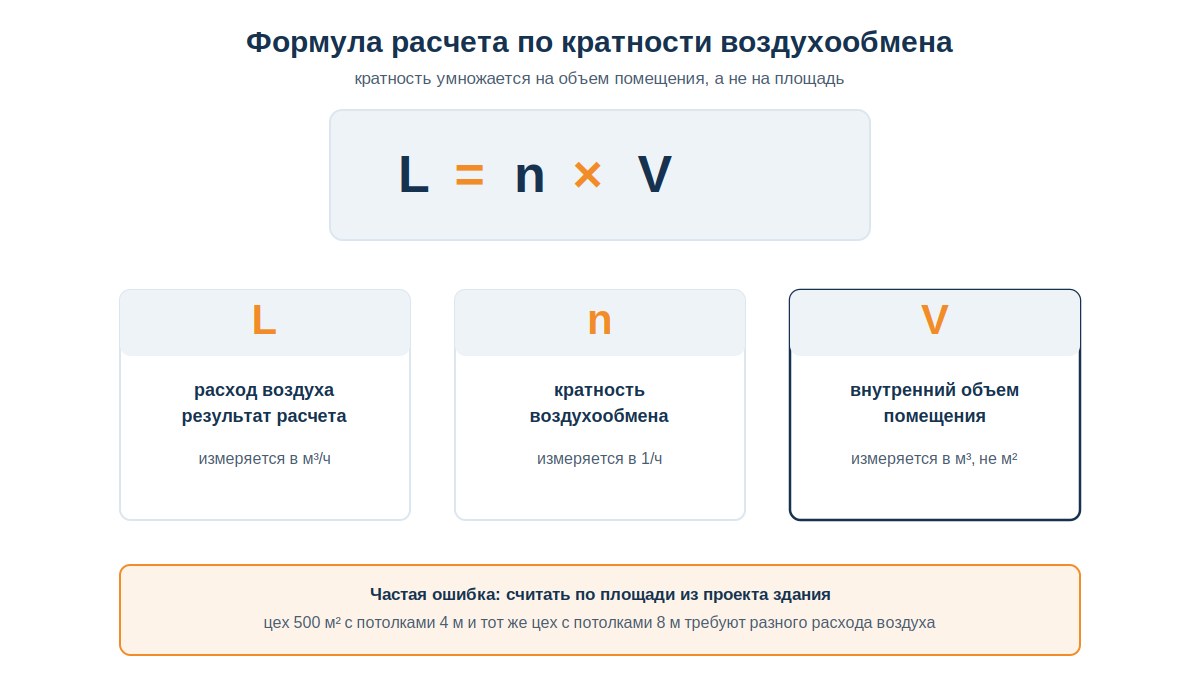

Формула расчета вентиляции по кратности воздухообмена с разбором переменных — Кратность умножается на объем помещения, а не на площадь: высота потолков меняет результат.

Расчет по теплоизбыткам и вредным веществам

Расчет по теплоизбыткам: L = 3,6 × Qизб / (c × ρ × Δt), где Qизб — это избыточная явная теплота в Вт. Плотность воздуха ρ принимают около 1,2 кг/м³, теплоемкость c, около 1,005 кДж/(кг·°C), а Δt берут как разницу между температурой удаляемого и приточного воздуха. Коэффициент 3,6 переводит ватты в килоджоули в час, чтобы результат сразу получился в м³/ч. Метод точнее кратности для горячих цехов именно потому, что напрямую считает тепловую нагрузку конкретного оборудования, а не берет усредненное значение для типа помещения.

Расчет по вредным веществам: L = M / (ПДКрз − Cприток), где M — это масса выделяющегося вещества в мг/ч. ПДКрз берут по предельно допустимой концентрации в рабочей зоне из СанПиН 1.2.3685-21 (документ действует до 1 марта 2027 года и периодически дополняется новыми веществами, поэтому перед расчетом стоит проверять актуальную редакцию, а не архивную копию таблицы), а Cприток (концентрация того же вещества в приточном воздухе) обычно принимают близкой к нулю для наружного воздуха вне промзоны. Если веществ несколько и они действуют однонаправленно, расходы по каждому суммируют. Если вещества разнонаправленные (пыль и растворитель с разным характером воздействия на организм, например), берут наибольшее из полученных значений, а не сумму. Правило прямо противоположно интуиции «чем больше вредных факторов, тем больше воздуха надо суммарно».

Выбор между теплоизбытками и вредными веществами определяется не привычкой, а тем, что на самом деле опаснее в конкретном цехе. Сварка и покраска дают и то, и другое одновременно, поэтому для них считают оба метода и берут максимум: именно так поступают дальше в примере на реальных цифрах.

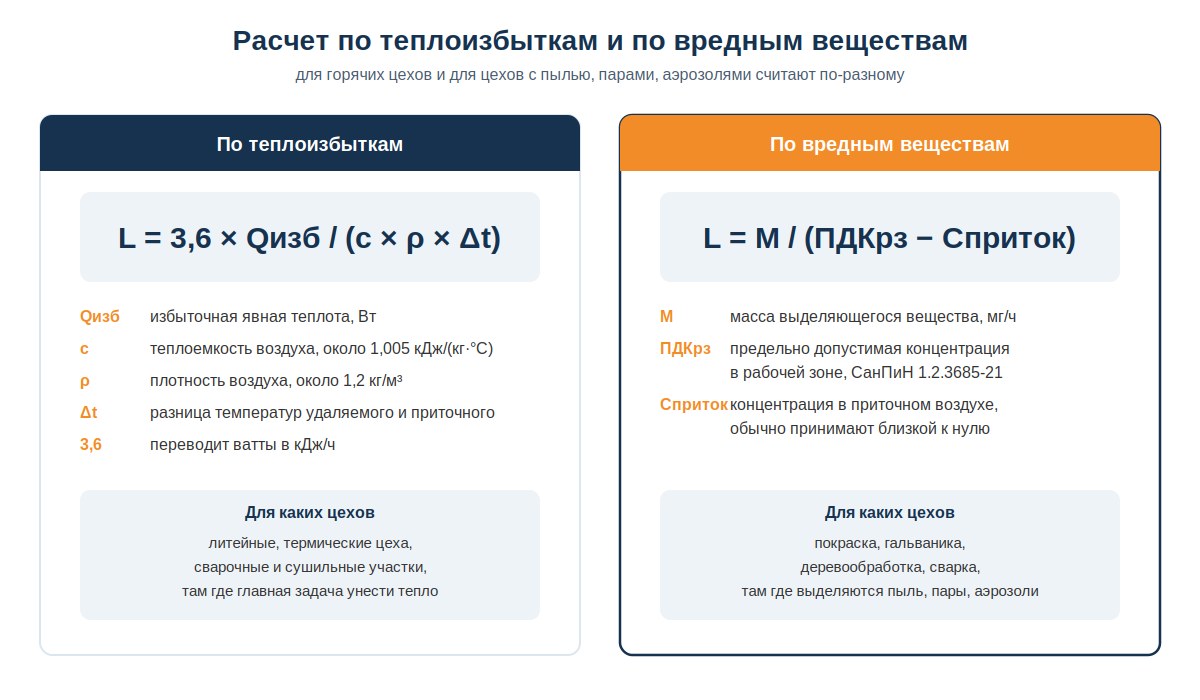

Формулы расчета вентиляции по теплоизбыткам и по вредным веществам с переменными — Считают по теплу для горячих цехов и по концентрации вредных веществ для пыльных и покрасочных.

Пример расчета: сварочный цех

Возьмем условный сварочный участок: площадь 200 м², высота потолков 6 метров, значит внутренний объем V = 1200 м³. На участке три поста ручной дуговой сварки, местных отсосов у постов нет: сварщики периодически меняют рабочее место, поэтому стационарный отсос под каждый пост на объекте не поставили.

Метод 1. По кратности. Для сварочных цехов без местной вытяжки инженерная практика дает ориентировочную кратность 8–12 крат/ч по вытяжке (при передвижных постах встречается рекомендация до 10 крат/ч). Возьмем n = 10: L = n × V = 10 × 1200 = 12 000 м³/ч.

Метод 2. По вредным веществам. Сварочный аэрозоль конденсации нормируют по марганцу жестче всего: ПДК по СанПиН 1.2.3685-21 составляет 0,05 мг/м³, и это класс опасности 1, самый строгий из всех веществ сварочного дыма. Для сравнения, оксид железа в том же аэрозоле нормируют на порядки мягче: 6 мг/м³ среднесменной ПДК, класс опасности 4. Поэтому именно марганец, а не железо, определяет требуемый расход воздуха. Точную массу выделяющегося марганца в реальном проекте берут из паспорта электродов или инструментальных замеров на объекте, а для иллюстрации метода возьмем оценочное значение G = 0,75 г/ч на три поста при частичной загрузке. Тогда L = 1000 × G / (ПДК − Cприток) = 1000 × 0,75 / (0,05 − 0) = 15 000 м³/ч.

Итоговый расход берут по максимуму из двух методов: 15 000 м³/ч, а не 12 000. Разница в четверть объема наглядно показывает, почему для веществ первого класса опасности расчет по кратности без проверки по вредным веществам занижает реальную потребность в воздухе. На практике при таком разрыве проектировщик обычно уходит от общеобменной вентиляции всего цеха к местным отсосам прямо у постов: это дешевле по эксплуатации, чем гонять 15 000 м³/ч через весь объем ради концентрации, которая на деле возникает локально, в паре метров от дуги.

Категорию пожароопасности для такого поста, как правило, принимают Г: искры и раскаленный металл подпадают под критерий этой категории по статье 27 федерального закона №123-ФЗ, но только если пожарная нагрузка от прочих горючих материалов в помещении (тары, отделки, кабельных трасс) не превышает 1 МДж/м². При складировании горючих материалов рядом с постами категория может подняться до В, и это уже отдельный расчет, а не автоматическое присвоение по типу цеха.

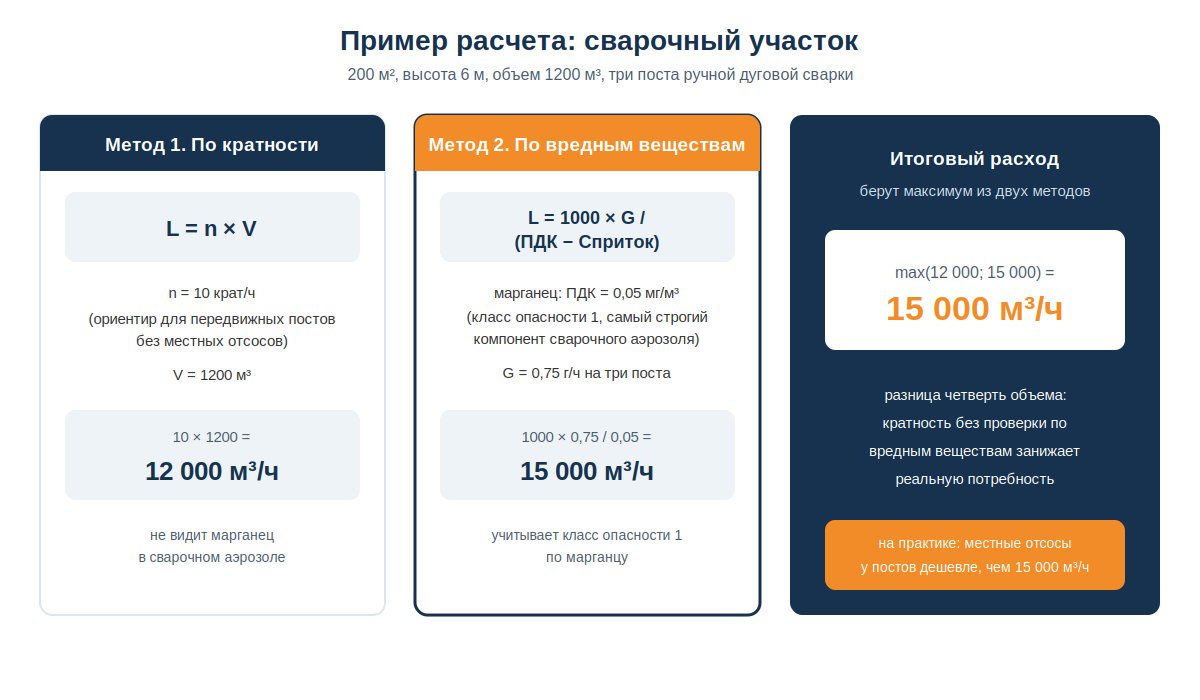

Пример расчета вентиляции сварочного цеха по двум методам с итоговым расходом воздуха — Метод по вредным веществам в этом примере требует больше воздуха, чем метод по кратности.

| Метод | Формула | Результат | |—|—|—| | По кратности | L = n × V | 12 000 м³/ч | | По вредным веществам (марганец) | L = 1000 × G / ПДК | 15 000 м³/ч | | Итоговый расход | максимум из двух | 15 000 м³/ч |

Нормы по видам производственных помещений

У разных цехов принципиально разная логика вентиляции, и разброс кратности между ними отражает не ошибку в расчетах, а реальную разницу в технологии. Единой таблицы для всех типов производств в СП 60.13330.2020 нет, приведенные ниже кратности собраны из инженерной практики и справочников по вентиляции, а не из прямой цитаты норматива, поэтому на конкретном объекте их стоит проверять расчетом, а не переносить один в один из этой таблицы в проект.

Сварочные цеха считают по вредным веществам с проверкой по кратности, ориентир: 6–12 крат/ч по вытяжке, категория пожароопасности обычно Г. Покрасочные цеха и участки антикоррозийной защиты (АКЗ) дают самый широкий разброс кратности среди всех типов производств. Для общего объема цеха АКЗ хватает 5–10 крат/ч, а вот для окрасочной камеры, где растворитель распыляют в замкнутом пространстве, нужно уже 50–100 крат/ч. Разница на порядок объясняется тем, что в камере концентрация паров растет намного быстрее, чем успевает разбавляться. Категория для помещений с растворителями чаще всего А, из-за низкой температуры вспышки типичных растворителей вроде толуола.

Гальванические цеха вентилируют по вредным веществам (пары кислот, щелочей, солей металлов), общеобменная система обеспечивает не менее 10 крат/ч. Категорию пожароопасности для гальваники однозначно назвать сложно: растворы кислот и щелочей обычно холодные и негорючие, что ближе к категории Д, но при подогреве технологических ванн она может подняться до Г, и точный ответ здесь дает только расчет по конкретному техпроцессу.

Из пяти типов цехов деревообрабатывающие нормированы точнее всего. Кратность 6–10 крат/ч в зависимости от процесса, вентиляцию организуют через аспирацию (местные отсосы прямо у станков) в сочетании с общеобменной вытяжкой. Категория пожароопасности для большинства помещений В, а для цехов с высокой пожарной нагрузкой, свыше 2200 МДж/м², уже подкатегория В1. Отдельно стоят покрасочные и сушильные камеры и газовые котельные при деревообработке: они переходят в категории А и Б, и на это часто не обращают внимания при проектировании единой системы на весь цех.

Механические цеха и склады из пяти типов дают самую спокойную картину по нормам. Для металлообработки при комнатной температуре без специфичных вредных выделений достаточно кратности 3–5 крат/ч по притоку и 4–6 по вытяжке, категория пожароопасности обычно Д.

Для складов подход другой: кратность зависит не от технологии, а от того, что хранится. Для большинства видов продукции отраслевые нормы технологического проектирования складов (НТП-АПК 1.10.17.001-03 и аналогичные отраслевые документы) дают кратность около 1 крат/ч, а для помещений с локальными выделениями (например, зона подзарядки аккумуляторных погрузчиков) кратность выше, но точную цифру справочники не приводят единым числом: ее выводят расчетом под конкретный источник выделений. Категорию по 123-ФЗ определяет хранимый груз, а не тип здания: склад ГСМ относят к категории А независимо от размера и конструкции самого помещения, а обычный товарный склад без горючих материалов обычно попадает в категорию Д или В в зависимости от упаковки продукции.

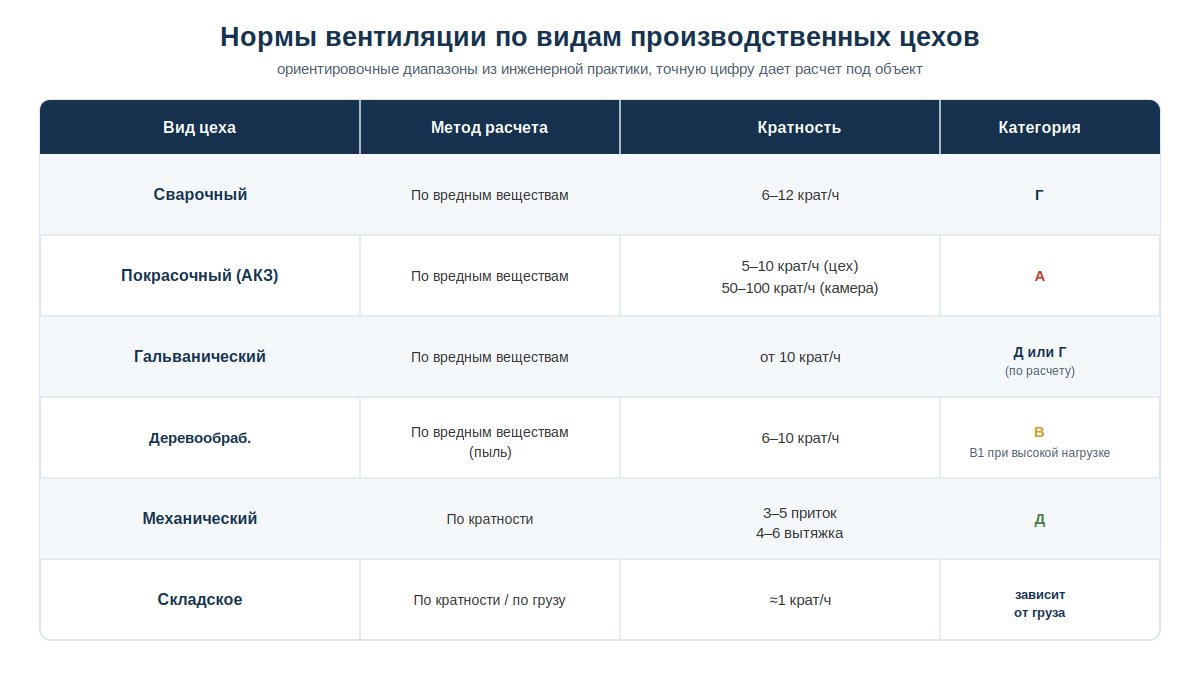

Сводная таблица норм вентиляции по видам производственных цехов — У покрасочных и гальванических цехов разброс кратности в разы больше, чем у остальных.

От расчета к подбору оборудования

Расчетный расход L — это еще не готовое решение, а только вход в подбор конкретного оборудования. Дальше нужно выбрать приточно-вытяжную установку или связку вентиляторов на нужную производительность: для цеха до нескольких тысяч м³/ч обычно достаточно канальных вентиляторов на приток и вытяжку, а для крупных объектов с расходом от 10 000 м³/ч и выше уже смотрят в сторону центробежных установок с более высоким напором. При холодном климате в цепочку добавляется калорифер для подогрева приточного воздуха до допустимой температуры на входе, а на разветвленной сети понадобятся клапаны и заслонки для регулирования расхода по участкам цеха.

Прежде чем обращаться за расчетом к подрядчику, полезно собрать на объекте несколько исходных данных: так техническое задание получится точнее, а инженеру не придется выяснять их постфактум и пересчитывать все заново.

Площадь и высота потолков помещения, а не только площадь по плану БТИ.
Тип технологии и перечень оборудования с установленной мощностью каждой единицы.
Количество постоянно занятых людей и категория тяжести их труда.
Наличие и тип вредных выделений: пыль, пары растворителей, сварочный аэрозоль, продукты горения.
Наличие местных отсосов у конкретных источников выделений или их отсутствие.
Расчетная температура наружного воздуха для холодного и теплого периода: она нужна и для расчета Δt по теплоизбыткам, и для подбора мощности калорифера на приток.

При подборе оборудования закладывают запас производительности на будущее расширение и на реальные потери давления в сети, которые редко совпадают с расчетными на бумаге. Для небольшого цеха без специфичных вредных выделений часто достаточно прикидки по нормам, но при категории пожароопасности В и выше или при специфичных вредных выделениях расчет и проект стоит доверить инженеру. Цена ошибки здесь не только в перерасходе на оборудование, но и в несоответствии требованиям пожарной безопасности при проверке контролирующим органом.

Если после расчета остаются вопросы по вашему объекту, наш инженер поможет подобрать конкретную модель под расчетную производительность и подскажет, где на объекте место для установки и трассы воздуховодов.

FAQ

Есть ли готовый онлайн-калькулятор для расчета вентиляции производственного помещения? Онлайн-калькуляторы дают только грубую прикидку по кратности и подходят для предварительной оценки бюджета. Точный расчет требует данных о технологии: вредных выделениях, тепловой нагрузке оборудования, категории помещения. Без этих данных калькулятор просто подставляет усредненное табличное значение, которое не учитывает специфику вашего производства.

Как быстро определить кратность воздухообмена для своего цеха? Ориентируйтесь на таблицу по видам цехов выше: она дает диапазон для пяти основных типов производств. Но это только стартовая точка, точную кратность для проекта выводят расчетом по вредным веществам или теплоизбыткам, а не берут напрямую из справочной таблицы.

Нужен ли проект вентиляции для небольшого цеха? Для помещения без специфичных вредных выделений и с категорией пожароопасности Д или Г часто достаточно расчета по нормам и подбора готового оборудования. Проект обязателен при категории В и выше, при токсичных или взрывоопасных выделениях, а также если требуется согласование с надзорными органами: в таких случаях расчет «на глаз» создает прямой юридический риск при проверке. Порядок и состав проектной документации разобраны в статье про проектирование вентиляции.

Почему для гальванического цеха нельзя сразу назвать категорию пожароопасности? Растворы кислот и щелочей в гальванической ванне обычно холодные и негорючие, что тянет категорию к Д, но при подогреве технологических ванн или наличии горючих компонентов в составе раствора она может подняться до Г, а в отдельных случаях выше. Однозначного ответа «для всех гальванических цехов подходит категория Х» не существует: категорию всегда считают по конкретному техпроцессу и составу растворов на объекте, а не присваивают по одному только названию производства.

Почему нельзя просто взять кратность из таблицы конкурента или соседнего сайта? Потому что готовые таблицы кратности почти всегда собраны из чужой инженерной практики без привязки к конкретному объекту, а иногда и без ссылки на действующий норматив вообще. Одна и та же формулировка «кратность для сварочного цеха» у разных источников дает разброс от 6 до 12 крат/ч, и без понимания, откуда взялась цифра, легко ошибиться в обе стороны: занизить расход для помещения с более интенсивной технологией или переплатить за оборудование там, где хватило бы меньшего. Таблица в этой статье и та отдает диапазоны, а не точное число: финальную цифру для проекта все равно выводят расчетом под конкретный объект.

Что в итоге

Расчет вентиляции цеха сводится к выбору метода под тип производства, а не к одной универсальной формуле. Кратность дает быструю прикидку для типовых помещений без специфичных выделений, а точный расчет для конкретной технологии ведут по теплоизбыткам или по вредным веществам, с учетом категории пожароопасности помещения. Для веществ высокого класса опасности, как в примере со сваркой, метод по вредным веществам почти всегда требует больше воздуха, чем прикидка по кратности, и именно он в итоге определяет производительность системы. Категорию пожароопасности при этом считают отдельно и по конкретному техпроцессу, а не переносят из справочника по названию цеха: одна и та же технология на разных объектах может дать разную категорию из-за отличий в хранимых материалах и загрузке оборудования.
