Проектирование отопления и вентиляции: порядок работ и документация раздела ОВ

Кабинет 20 м² в офисе зимой теряет через стены и окна 841 Вт, а на нагрев приточного воздуха для двух человек нужно 2559 Вт. Вентиляция съедает ровно в три раза больше тепла, чем ограждающие конструкции, и это обычное соотношение для здания с механическим притоком.

Отсюда простой вывод, что посчитать отопление, не зная вентиляцию, нельзя, потому что три четверти тепловой нагрузки приносит именно приточный воздух. Поэтому в проектной документации отопление и вентиляция лежат в одном подразделе, а в рабочей документации попадают в один комплект чертежей.

Ниже показано, как эти два раздела связаны в расчетах, в каком порядке идет работа и что должно оказаться в папке, которую вы получите от проектировщика. Проектирование вентиляции отдельно, со сроками, ценами и требованиями к СРО, описано в отдельной статье, а здесь речь про связку.

Что такое раздел ОВ и почему отопление с вентиляцией не разделяют

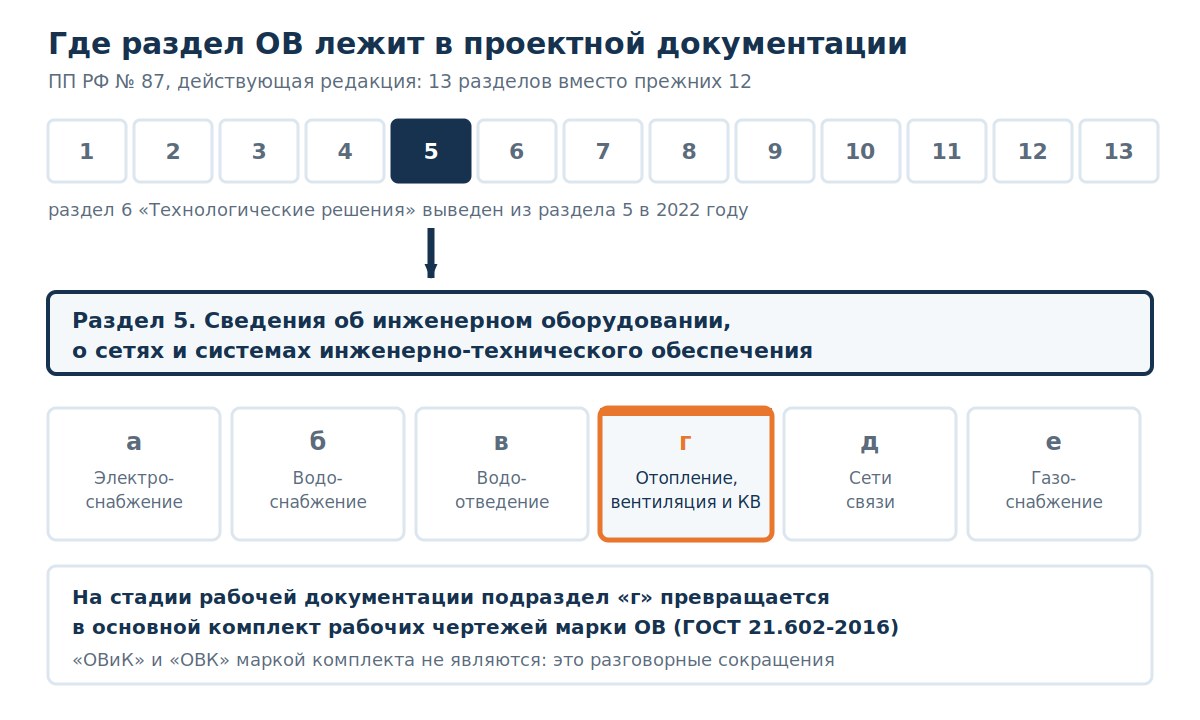

Раздел ОВ — это подраздел «Отопление, вентиляция и кондиционирование воздуха, тепловые сети» в составе проектной документации. Он сидит в разделе 5 «Сведения об инженерном оборудовании, о сетях и системах инженерно-технического обеспечения» под литерой «г».

Здесь сразу стоит поправить распространенную ошибку, ведь постановление Правительства РФ № 87 давно изменилось, и с 27 мая 2022 года в составе проектной документации 13 разделов вместо прежних 12. «Технологические решения» вывели из раздела 5 в самостоятельный раздел 6, и у раздела 5 осталось шесть подразделов, от «а» до «е». Если подрядчик присылает вам структуру проекта со старым составом, это первый сигнал, что шаблон не обновляли несколько лет.

Отопление и вентиляция оказались в одном подразделе по требованию норм. Пункт 19 Положения прямо требует, чтобы в текстовой части были «сведения о тепловых нагрузках на отопление, вентиляцию, горячее водоснабжение на производственные и другие нужды». Нагрузки перечислены раздельно, но в одном документе и за подписью одного проектировщика. Разделить их между двумя подрядчиками формально можно, а вот свести потом в один баланс уже некому.

В рабочей документации логика та же, и основной комплект рабочих чертежей носит марку ОВ, а выполняется он по ГОСТ 21.602-2016. Заодно разберемся с обозначениями, потому что путаницы здесь много.

Смысл таблицы простой, и когда в коммерческом предложении написано «проект ОВиК», это описание объема работ. Уточняйте, что именно войдет в комплект, потому что кондиционирование и холодоснабжение могут оказаться за рамками договора.

Порядковые номера в чертежах ОВ, кстати, присваиваются самим системам. По ГОСТ 21.602-2016 приточные установки обозначают буквой П, вытяжные В, системы кондиционирования К, а противодымные ДП и ДВ, с номером по порядку: П1, П2, В1. Если в спецификации видите «П3», это третья приточная система объекта. Элементы отопления маркируются иначе, а именно Ст для стояка и ГСт для главного стояка.

Тепловой баланс: где отопление и вентиляция сходятся в одну цифру

Тепловая нагрузка здания считается одной формулой на оба раздела, и в этом главное место всей статьи.

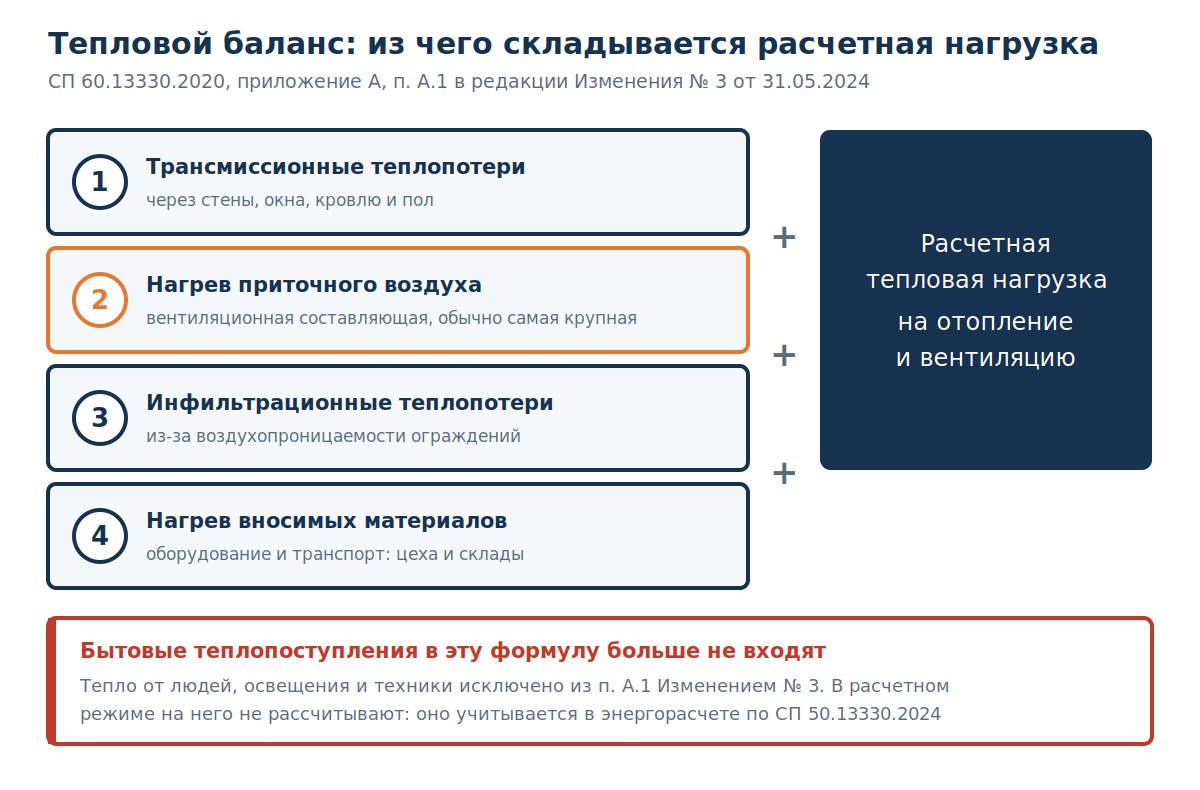

Приложение А СП 60.13330.2020 складывает расчетную тепловую нагрузку помещения из четырех составляющих:

1. Трансмиссионные теплопотери через ограждающие конструкции: стены, окна, кровлю, пол.
2. Расход теплоты на нагревание требуемого количества приточного воздуха. Та самая вентиляционная составляющая.
3. Инфильтрационные теплопотери из-за воздухопроницаемости ограждений.
4. Расход теплоты на нагревание материалов, оборудования и транспорта, вносимых в помещение. Для склада и цеха это реальная величина, для офиса обычно ноль.

Есть деталь, которую половина статей в интернете до сих пор передает неверно. В формулу расчетной нагрузки бытовые теплопоступления больше не входят. Пункт А.1 переписан Изменением № 3 к СП 60.13330.2020 (приказ Минстроя от 31.05.2024 № 365/пр), и тепло от людей, освещения и техники из формулы исключили вместе с примечанием о нем.

Логика тут инженерная, ведь расчетный режим — это наихудшие условия, а в наихудших условиях нельзя рассчитывать на то, что в помещении сидят люди и работает оргтехника. Учет бытового тепла остался, но в другом документе и для другой задачи: удельная характеристика внутренних теплопоступлений входит в энергетический расчет за отопительный период по приложению Б СП 50.13330.2024, причем с понижающим коэффициентом полезного использования.

Сама вентиляционная составляющая считается по формуле из пункта А.3:

Q = 0,28 · c · L · ρ · (t_в − t_н)

Здесь c (удельная массовая теплоемкость воздуха) равна 1 кДж/(кг·°C), 0,28 работает переводным коэффициентом, L задает объемный расход приточного воздуха в м³/ч, а ρ считается как 353/(273 + t) по температуре наружного воздуха. Расход воздуха L входит в формулу как исходная величина. Поэтому воздухообмен считают раньше, чем мощность отопления, ведь пока не известно, сколько кубометров надо подать, второе слагаемое баланса посчитать нечем.

Кстати, здесь же в нормах закреплен эффект рекуперации, и в удельной вентиляционной характеристике по СП 50.13330.2024 стоит множитель (1 − k_эф), где k_эф отражает эффективность рекуператора. То есть рекуператор уменьшает вентиляционную составляющую баланса. Как считается сам воздухообмен, написано в статье про расчет вентиляции по нормам.

Расчетные параметры наружного воздуха: почему калорифер считают по параметрам Б

Ходовое утверждение гласит, что отопление считают по параметрам Б, а вентиляцию по параметрам А. Для обычных зданий это неверно, и ошибка стоит дорого.

Пункт 5.13 СП 60.13330.2020 формулирует иначе и говорит, что параметры А применяют для систем вентиляции и воздушного душирования в теплый период года, а параметры Б назначают для систем отопления, вентиляции и воздушного душирования в холодный период года, а также для кондиционирования в оба периода.

Разделение идет по сезонам, поэтому зимой и радиаторы, и калорифер приточной установки считаются по одной расчетной температуре.

Последняя строка объясняет, откуда взялся миф: для зданий сельскохозяйственного назначения пункт 5.14 действительно дает обратное распределение, то есть вентиляция по параметрам А в оба периода, отопление по Б. Кто-то однажды распространил это правило на все объекты, и оно разошлось по статьям.

Практическое последствие ошибки в том, что калорифер, подобранный по параметрам А, рассчитан на более теплую наружную температуру, чем реальный расчетный мороз. В обычную зиму установка работает, а в морозную неделю не вытягивает температуру притока, и в помещение идет холодный воздух при формально исправном оборудовании.

Сами климатические цифры берутся из СП 131.13330.2025 (он действует с 9 сентября 2025 года взамен редакции 2020 года). Для Перми температура наиболее холодной пятидневки составляет минус 34 °C при обеспеченности 0,98 и минус 32 °C при обеспеченности 0,92. Внутренние температуры задает ГОСТ 30494-2011, по которому для жилой комнаты зимой оптимально 20–22 °C.

Кто кого догревает: три сценария распределения нагрузки

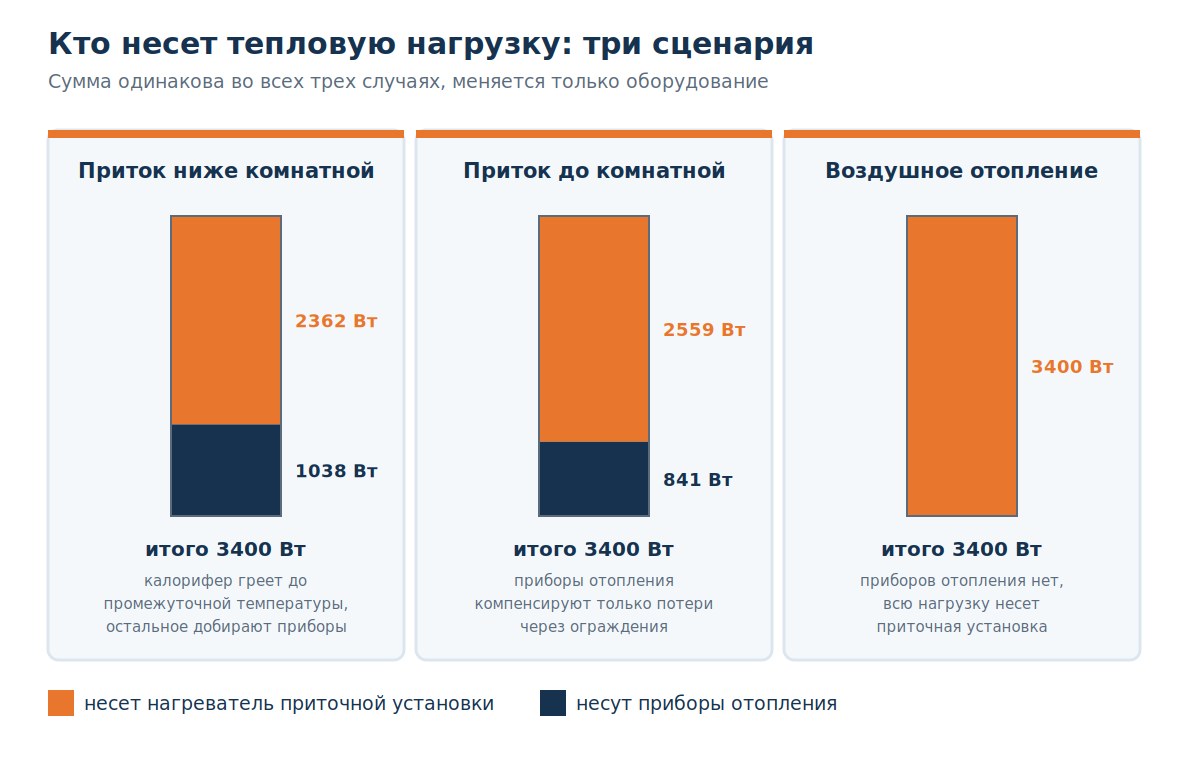

Когда тепловая нагрузка посчитана, проектировщик решает, каким оборудованием ее закрыть, и вариантов ровно три.

В первом сценарии приток подается холоднее комнаты, а разницу добирают приборы отопления. Калорифер греет наружный воздух, например, до 16 °C вместо 20 °C, а оставшийся догрев ложится на радиаторы. Схема экономит на мощности приточной установки, но требует продуманной раздачи воздуха, чтобы холодная струя не падала людям на голову.

Во втором сценарии калорифер греет приток до комнатной температуры. Приборы отопления тогда компенсируют только теплопотери через ограждения, и это самая распространенная схема для офисов и общественных зданий.

Третий сценарий означает воздушное отопление, когда приточный воздух берет на себя всю нагрузку. Приборов отопления нет вообще, а схема работает на складах, в цехах и торговых залах. Ограничение при этом прямое, и по пункту 7.1.20 СП 60.13330.2020 температура воздуха на выходе из воздухораспределителя не должна превышать 70 °C.

Выбор сценария меняет две вещи сразу: мощность источника тепла и подбор оборудования. При воздушном отоплении, кстати, СП 60 требует резервирования, ведь отказ единственной установки оставит объект без тепла. Про сам нагреватель написано в статье о калорифере для вентиляции, а подобрать водяной или электрический нагреватель и смесительный узел к нему можно в каталоге, а точную мощность калорифера для объекта можно найти в статье про расчет и подбор калорифера.

Порядок работ: что считают первым и почему

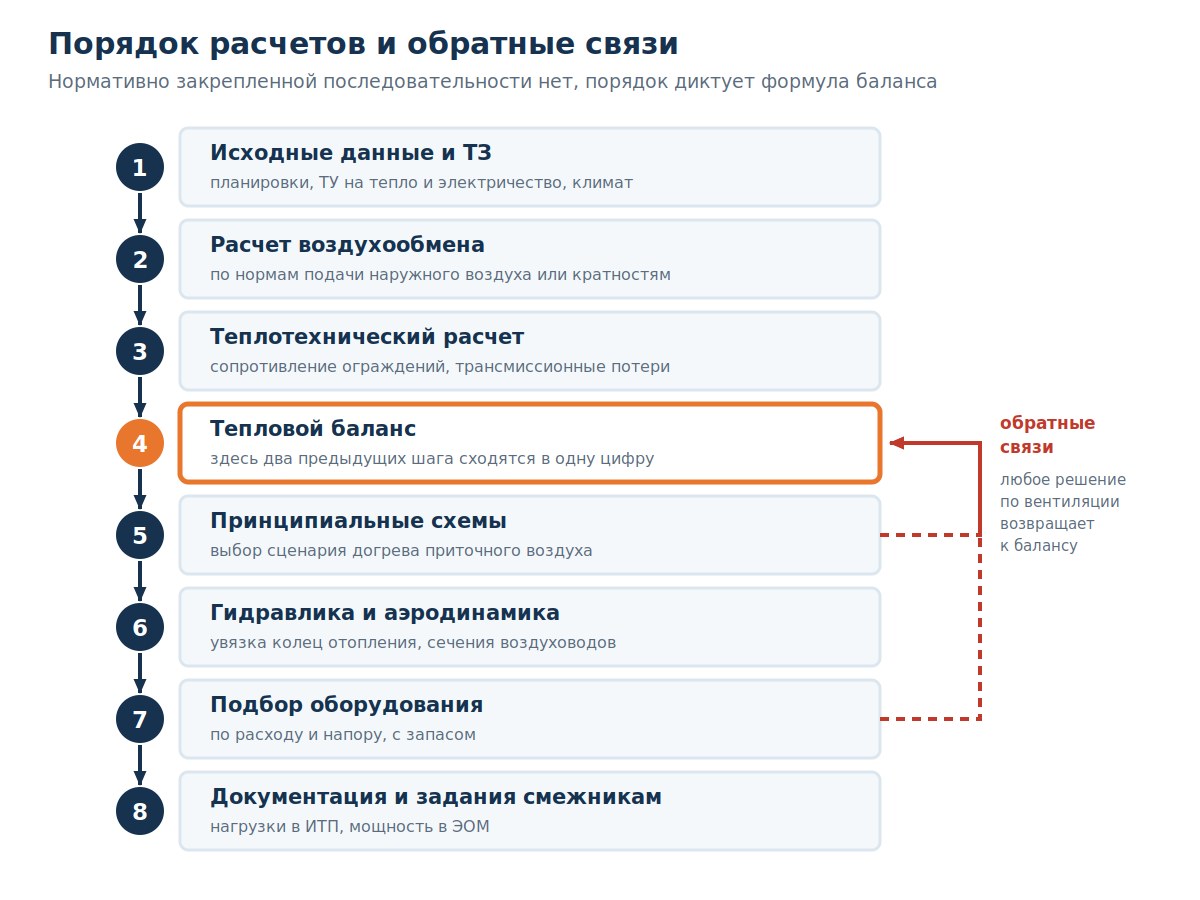

Единого норматива, который прописывал бы этапы проектирования, не существует, хотя СП 60.13330.2020 задает требования к решениям. Порядок ниже сложился на практике, и его логика диктуется формулой теплового баланса.

1. Сбор исходных данных и техническое задание. Планировки от архитекторов, технические условия на теплоснабжение и электроснабжение, климатический район, технологическое задание для производства.
2. Расчет воздухообмена. По нормам подачи наружного воздуха, по кратностям или по вредностям. Для общественных и административно-бытовых помещений СП 60 дает 40 м³/ч на человека при наличии естественного проветривания и 60 м³/ч при его отсутствии.
3. Теплотехнический расчет ограждений и трансмиссионные теплопотери. Сопротивление теплопередаче берется по СП 50.13330.2024. Отдельно отметим: действует именно редакция 2024 года, и таблицы в ней переехали, бывшее приложение Е редакции 2012 года стало приложением Г. Нормируемое сопротивление привязано к градусо-суткам отопительного периода: чем холоднее район и чем длиннее отопительный сезон, тем толще требуется утепление. Для Перми ГСОП примерно вдвое выше краснодарского, поэтому одинаковые по конструкции стены дают там совершенно разные теплопотери.
4. Сведение теплового баланса. Здесь результаты двух предыдущих шагов складываются в одну цифру.
5. Принципиальные схемы и выбор сценария догрева.
6. Гидравлический расчет отопления и аэродинамический расчет вентиляции.
7. Подбор оборудования по расходу и напору.
8. Оформление документации и выдача заданий смежникам.

Больше всего в этой цепочке значат обратные связи. Замена приточной установки на модель с рекуператором уменьшает вентиляционную составляющую, а значит меняет мощность приборов отопления и нагрузку на тепловой узел. Решение поставить электрический нагреватель вместо водяного убирает нагрузку с теплового пункта и добавляет ее на разделе электроснабжения. Аэродинамический расчет описан в отдельной статье, а здесь он идет одной строкой.

Мини-пример: тепловая нагрузка кабинета 20 м²

Считаем угловой офисный кабинет в Перми на два рабочих места.

Исходные данные включают площадь 20 м², две наружные стены общей площадью 27 м², в них два окна по 3 м². Расчетная температура внутри 20 °C, снаружи минус 32 °C, так что разница составляет 52 °C. Приведенное сопротивление теплопередаче из теплотехнического расчета составляет для стен 3,4 (м²·°C)/Вт, для окон 0,6 (м²·°C)/Вт. Помещение без естественного проветривания, поэтому норма 60 м³/ч на человека, на двоих 120 м³/ч.

Теплопотери через ограждения считаются по чистой площади стен за вычетом окон, которая равна 21 м², и стены дают 21 · 52 / 3,4 = 321 Вт, окна дают 6 · 52 / 0,6 = 520 Вт, а вместе получается 841 Вт.

Нагрев приточного воздуха считается через плотность наружного воздуха ρ = 353 / (273 − 32) = 1,465 кг/м³, и после подстановки получаем 0,28 · 1 · 120 · 1,465 · 52 = 2559 Вт.

Инфильтрация в примере принята нулевой, потому что при механическом притоке в помещении держится подпор и наружный воздух через неплотности не подсасывается, и внесенных материалов в офисе тоже нет.

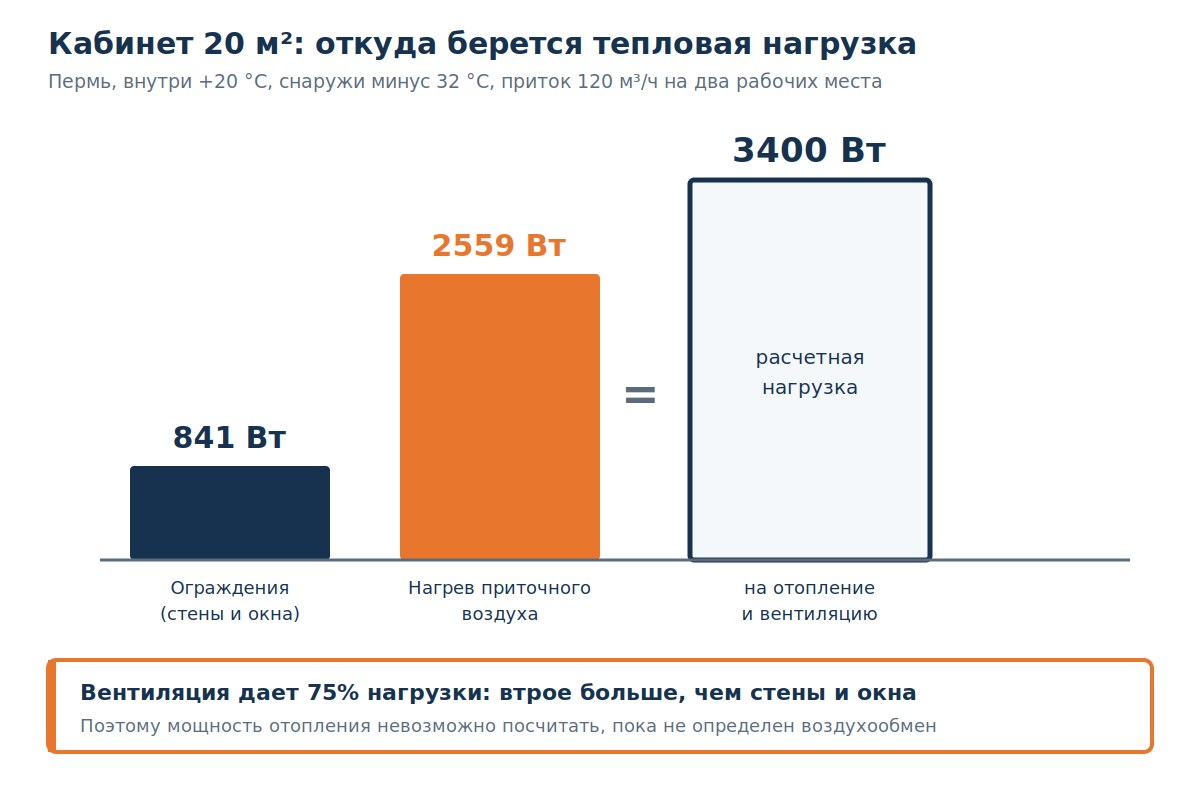

Итог составляет 841 + 2559 = 3400 Вт. Вентиляционная составляющая занимает 75% расчетной нагрузки, то есть ровно в три раза превышает потери через стены и окна.

В трех сценариях эта цифра делится по-разному. При подаче притока с температурой 16 °C калорифер берет 2362 Вт, а приборам отопления остается 841 Вт на ограждения плюс 197 Вт на догрев воздуха, всего 1038 Вт. При подаче до 20 °C калорифер берет 2559 Вт, а приборы 841 Вт, и при воздушном отоплении приточная установка несет все 3400 Вт.

Сумма во всех трех случаях составляет 3400 Вт , при этом меняется только распределение между оборудованием. Поэтому отопление и вентиляцию нельзя заказать двум подрядчикам порознь, ведь каждый из них честно посчитает свою часть, но договориться о делении общей нагрузки будет некому.

Состав документации: стадия П и рабочая документация

Заказчики часто путают два комплекта: стадия П нужна для экспертизы и получения разрешения, а стадия Р — это то, по чему монтажник кладет трубу.

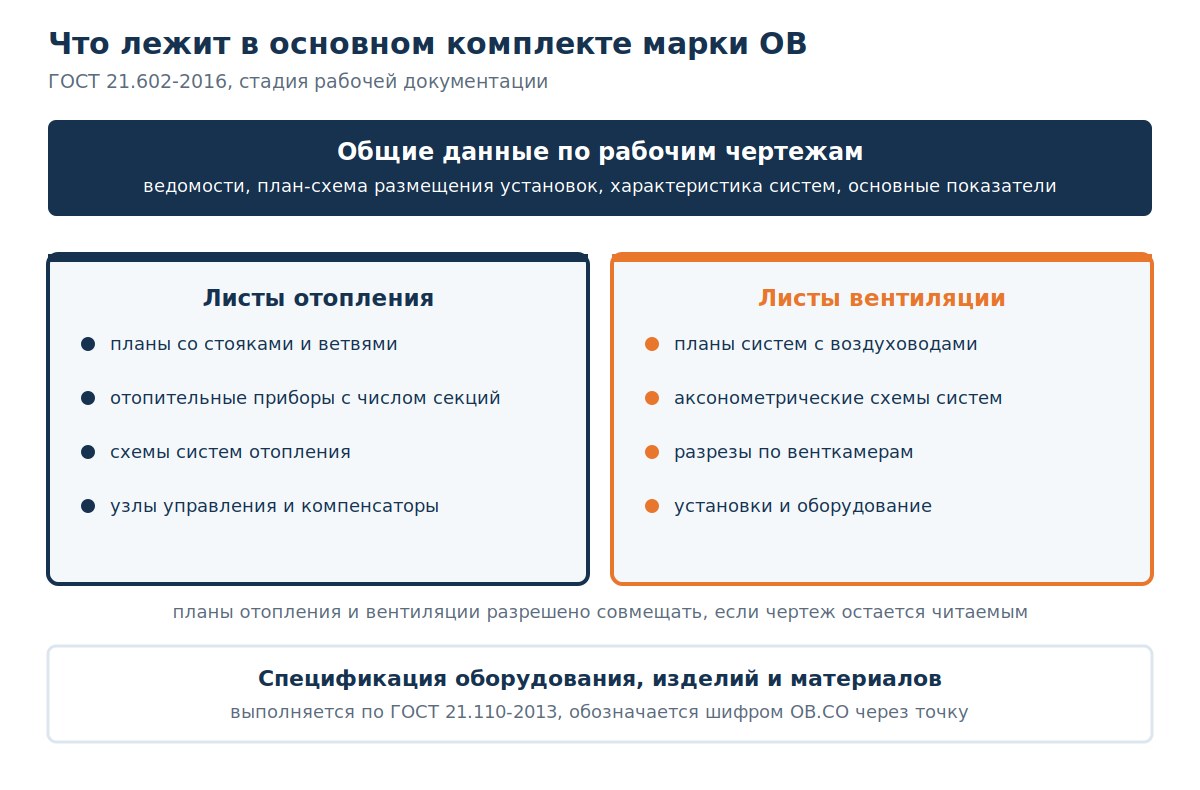

Внутри комплекта ОВ отопление и вентиляция разделены по листам. К отоплению относятся планы со стояками, ветвями, компенсаторами и отопительными приборами с указанием числа секций, схемы систем отопления и узлы управления. ГОСТ 21.602-2016 разрешает совмещать планы отопления с планами вентиляции, если чертеж остается читаемым.

Иногда комплект делят на несколько частей, и такое деление предусмотрено ГОСТ Р 21.101 (с 1 апреля 2026 года действует редакция 2026 года взамен редакции 2020 года), а номер добавляется к марке через точку. При этом нормами нигде не закреплено, что ОВ.1 означает отопление, а ОВ.2 вентиляцию, ведь это сложившаяся практика отдельного бюро, и ее стоит уточнить в задании. Сам ГОСТ 21.602-2016 на рабочие чертежи ОВ продолжает действовать и заменен не был. Стадии и нормативная база описаны в статье про проектирование вентиляции.

Стыки со смежными разделами: кому раздел ОВ выдает нагрузки

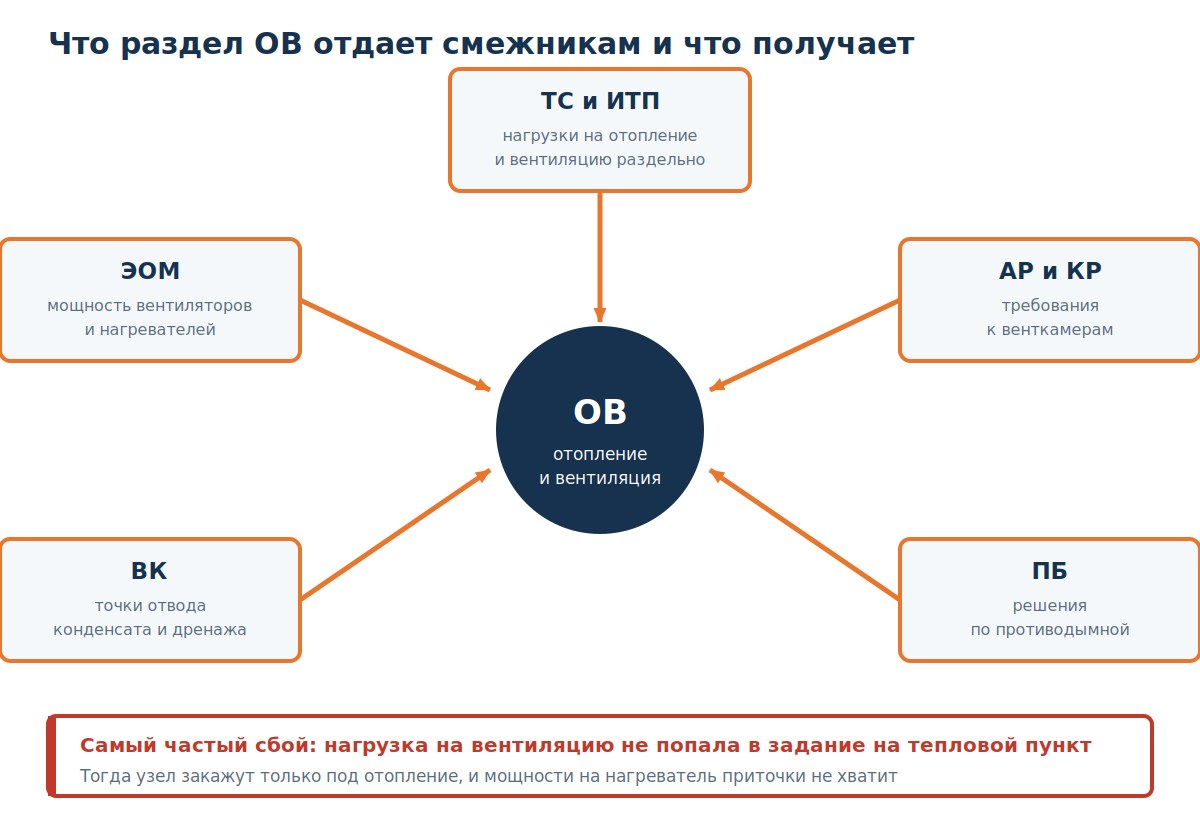

Раздел ОВ не живет отдельно, ведь он потребляет данные соседей и отдает им свои.

Самый частый сбой происходит на стыке с тепловым пунктом. Раздел ОВ обязан передать нагрузку на вентиляцию отдельной строкой, потому что этого прямо требует пункт 19 Положения. Если строка потерялась, тепловой узел закажут только под отопление, и мощности на калорифер не хватит. По противодымной вентиляции разделение другое, и решения описываются в разделе мероприятий по пожарной безопасности, а исполняются чертежами ОВ. Питание цепей защиты нагревателя от замораживания при этом относится к первой категории надежности, и это тоже уходит в задание электрикам вместе с подбором автоматики.

Что заказчик получает на руки и как проверить проект

Проект — это комплект документов с подписями, и форму передачи (бумага или электронный вид) разработчик согласует с заказчиком, подписи собираются на титульном листе тома, а каждый лист несет основную надпись.

При электронной сдаче структура пакета жестко задана, и на каждый подраздел проектной документации заводится отдельная папка, на каждый основной комплект рабочих чертежей тоже, а сопровождает пакет описной файл info.xml. Именно в таком виде документация уходит в экспертизу, поэтому «проект» в виде десятка присланных PDF без структуры и подписей экспертизу не пройдет.

Проверить проект без инженерного образования сложно, но несколько вещей увидит любой заказчик:

• Расчетные параметры наружного воздуха названы явно и совпадают с климатическим районом объекта.
• Тепловые нагрузки на отопление и на вентиляцию даны раздельно и той же цифрой уходят в задание на тепловой пункт.
• Есть тепловой баланс: одной итоговой мощности котла мало.
• Спецификация содержит марки и типоразмеры оборудования: строка «установка приточная, 1 шт» не годится.
• Есть аксонометрические схемы систем: по планам без схем монтажник работать не сможет.
• Указана редакция норм: ссылка на СП 50.13330.2012 вместо редакции 2024 года выдает старый шаблон.

Проект и «схема от монтажников» расходятся именно в расчетной части. Схема показывает, где пройдет труба, но не отвечает на вопрос, почему прибор именно такой мощности. Онлайн-калькуляторы полезны для прикидки, но заменой расчету не служат, и об этом написано в статье про расчет вентиляции. Полноценный расчет ведут в специализированном ПО, обзор программ собрали в отдельной статье.

Типичные ошибки связки отопления и вентиляции

Ошибки внутри каждого раздела по отдельности разбирались раньше, а здесь только те, что возникают на стыке.

Приборы отопления подобраны на инфильтрацию, а приток механический. Это классика при реконструкции, когда расчет отопления сделан по старой схеме с естественным притоком через неплотности окон, а потом в здание ставят приточную установку. Нагрузка вырастает, а приборы остаются прежними.

Двойной счет получается, когда отопление и вентиляция сложены как две полные нагрузки. Это обратная ошибка, и если калорифер греет приток до комнатной температуры, то приборы отопления компенсируют только ограждения. Сложив полную нагрузку отопления с полной нагрузкой вентиляции, получают завышение почти вдвое и переплату за источник тепла.

Калорифер посчитан по параметрам А вместо Б. Разобрали выше, и в морозы установка не выдает расчетную температуру притока.

Нагрузка на тепловой пункт не включила приточку. Это следствие потерянной строки в задании смежникам, и обнаруживается она зимой, когда отопление работает, а приточка идет холодной.

Нагреватель без защиты от замораживания противоречит СП 60.13330.2020, который требует предусматривать циркуляционный насос либо скорость движения воды не менее 0,12 м/с, и автоматическая защита от замерзания обязательна. Конкретные пороги срабатывания (обычно около 25 °C по обратной воде и +6 °C по воздуху) нормами не установлены, это типовые настройки контроллеров, и их задают под конкретное оборудование вместе с датчиками температуры.

Частые вопросы

Почему отопление и вентиляция — это один раздел? Так требует постановление № 87, ведь подраздел «г» раздела 5 называется «Отопление, вентиляция и кондиционирование воздуха, тепловые сети» и содержит нагрузки по обеим системам. Физическая причина глубже, потому что три четверти тепловой нагрузки здания с механическим притоком приносит вентиляционный воздух.

Можно ли заказать проект только отопления? Формально да, если вентиляция на объекте естественная и приток не подогревается. Как только появляется механический приток, отдельный проект отопления теряет смысл, потому что без известного воздухообмена второе слагаемое баланса посчитать нечем.

Кто выдает тепловую нагрузку на ИТП? Раздел ОВ, и нагрузки на отопление, вентиляцию и горячее водоснабжение фиксируются в текстовой части подраздела и передаются в задание на тепловой пункт.

Чем ОВ отличается от ТС и ВК? ОВ отвечает за системы внутри здания, ТС — это наружные тепловые сети от источника до стены, а ВК занимается водоснабжением и канализацией и принимает от ОВ только дренаж.

Действует ли СНиП 41-01-2003? Как самостоятельный документ нет, ведь он актуализирован в виде СП 60.13330.2020, который действует с 1 июля 2021 года и с тех пор получил шесть изменений.

Нужен ли проект отопления и вентиляции для частного дома? По части 3 статьи 48 Градостроительного кодекса для объектов индивидуального жилищного строительства и садовых домов подготовка проектной документации не требуется. По своей инициативе застройщик вправе ее заказать, и для дома с приточной установкой это обычно окупается, потому что тепловой баланс покажет реальную мощность котла.

Коротко

Отопление и вентиляция считаются одной формулой, потому что нагрев приточного воздуха входит в расчетную тепловую нагрузку наравне с потерями через стены. В примере офисного кабинета вентиляция дала 75% нагрузки, втрое больше ограждений.

Расчетная нагрузка по приложению А СП 60.13330.2020 состоит из четырех слагаемых, и бытовые теплопоступления с 2024 года в нее не входят. Зимой и отопление, и приточная вентиляция считаются по параметрам Б, а разделение «отопление Б, вентиляция А» верно только для сельскохозяйственных зданий.

Суммарная нагрузка не зависит от выбранного сценария догрева, меняется лишь то, какое оборудование ее несет. А проверять чужой проект стоит начиная с двух вещей: указаны ли расчетные параметры наружного воздуха и разнесены ли нагрузки на отопление и вентиляцию отдельными строками.
