Решетка щелевая регулируемая ЗОНДА-АДЛ

Общая информация о серии ЗОНДА-АДЛ

Щелевые линейные диффузоры серии ЗОНДА-АДЛ предназначены для подачи и распределения приточного воздуха в системах вентиляции и кондиционирования помещений. Конструкция диффузоров позволяет организовать линейное воздухораспределение и использовать изделия как отдельными секциями, так и в составе протяжённых непрерывных линий.

Серия выпускается в нескольких исполнениях, которые отличаются наличием регулирующего клапана и/или поворотных ламелей. При этом основные габаритные размеры, принцип монтажа и варианты подключения к воздуховодам являются общими для всей линейки.

Размеры

Стандартная номинальная длина одной секции L — от 300 до 2000 мм. При необходимости изготовления диффузора большей длины конструкция выполняется из нескольких соединяемых сегментов.

Преимущества щелевых диффузоров ЗОНДА АДЛ:

• от 1 до 6 щелей;
• длина одной секции от 300 до 2000 мм;
• возможность изготовления длинных непрерывных линий;
• порошковая окраска по каталогу RAL Classic;
• различные варианты направления и регулирования воздушного потока в зависимости от исполнения;
• возможность комплектации камерой статического давления;
• несколько типов адаптеров для различных условий монтажа;
• боковое, торцевое или прямое подключение воздуховода;
• круглые и прямоугольные врезки;
• возможность установки шумопоглощающей изоляции;
• возможность тандемного соединения секций.

Подключение к воздуховоду

По дополнительному запросу диффузор может комплектоваться адаптером — камерой статического давления, предназначенным для подключения к системе воздуховодов.

Адаптеры изготавливаются из оцинкованной листовой стали толщиной 0,7 или 1,0 мм, врезки — из стали толщиной 0,5 мм.

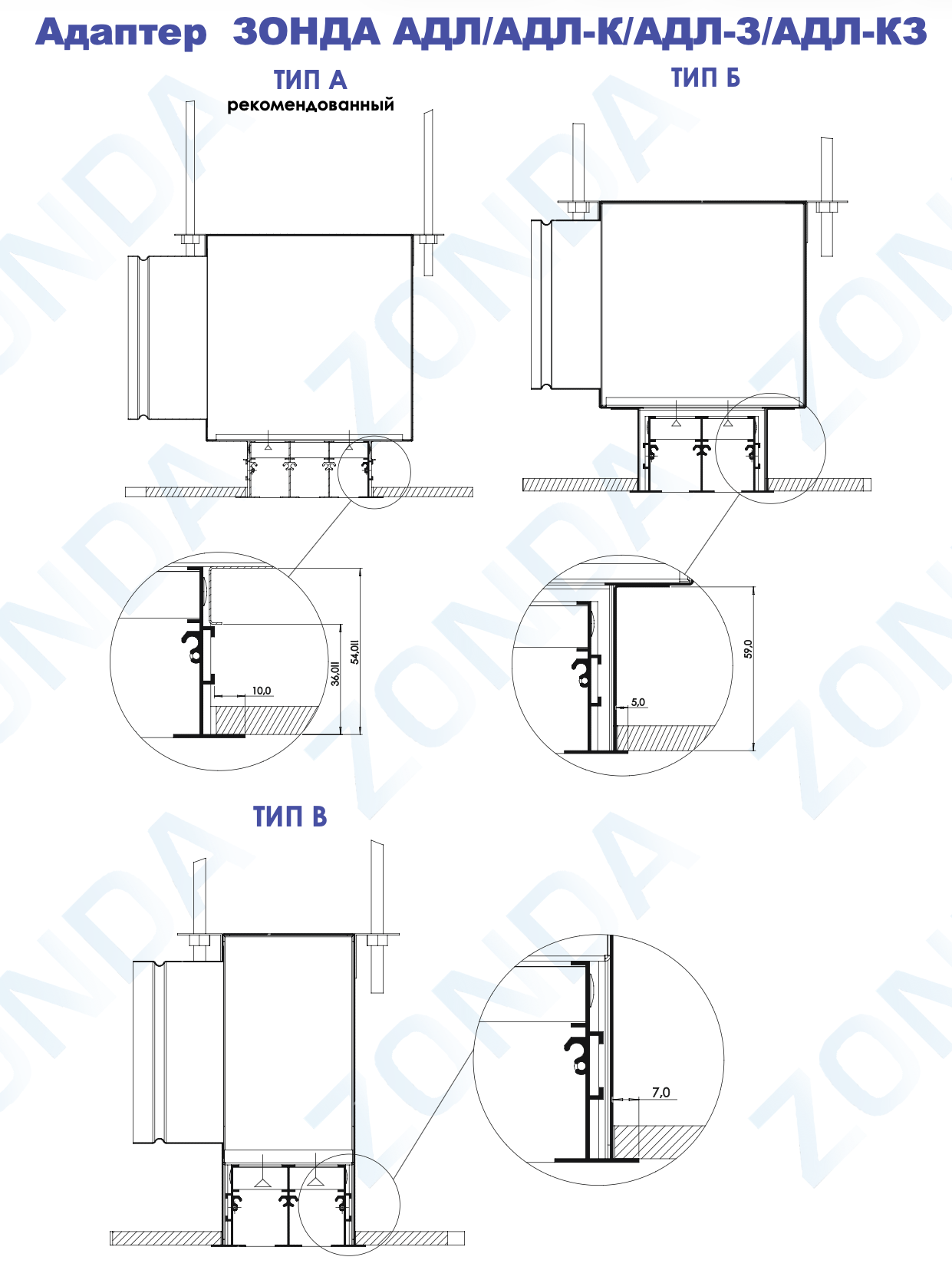

Для серии предусмотрено несколько вариантов адаптеров:

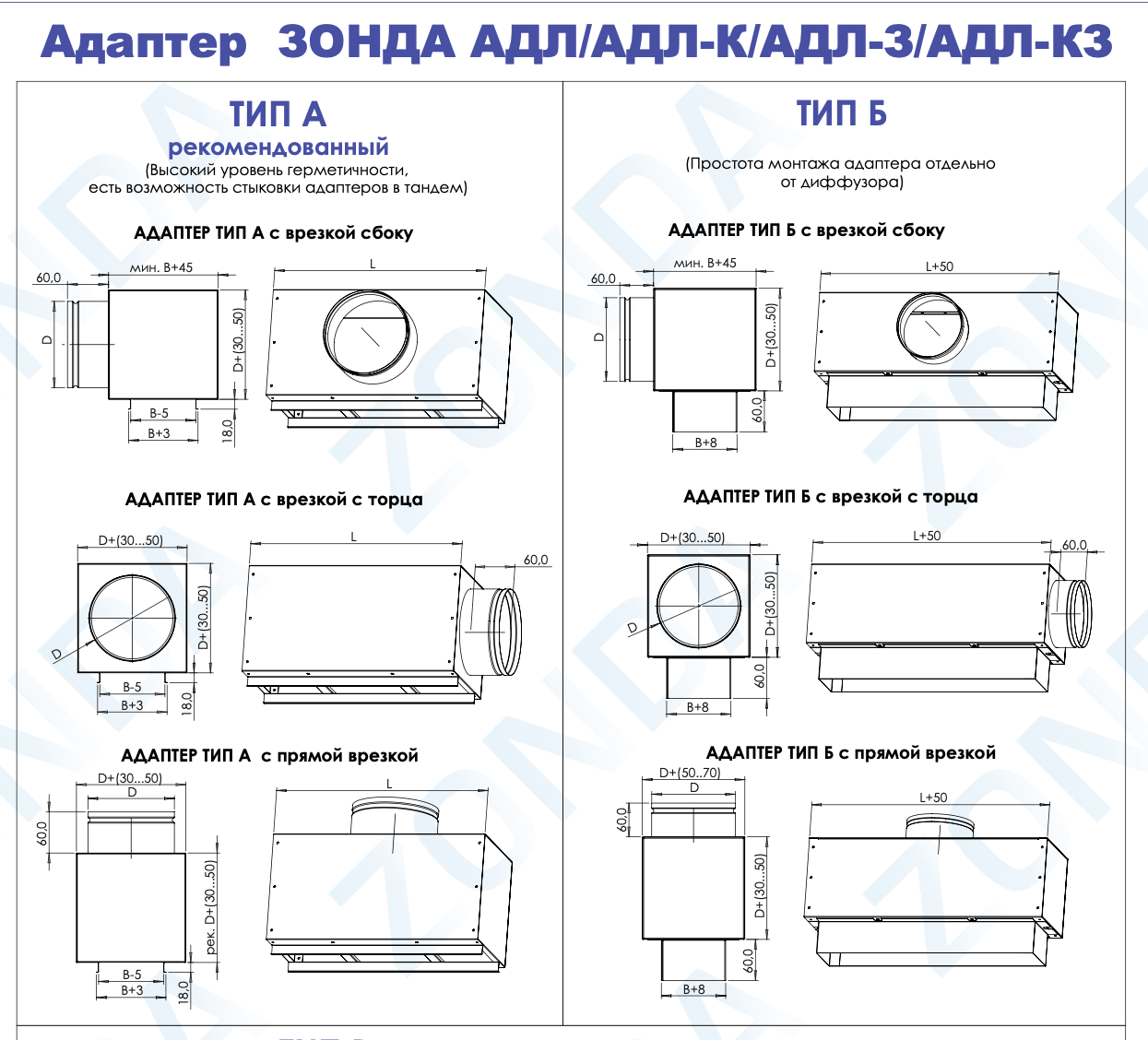

Тип А — рекомендованный вариант. Отличается высоким уровнем герметичности и возможностью стыковки адаптеров в тандем.

Тип Б — конструкция, ориентированная на простоту монтажа адаптера отдельно от диффузора.

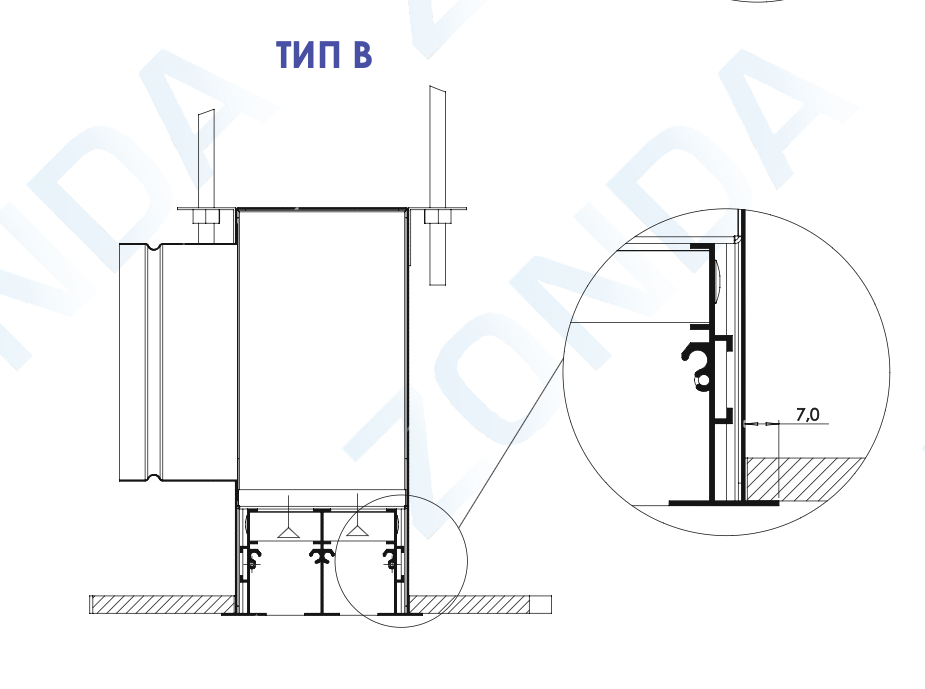

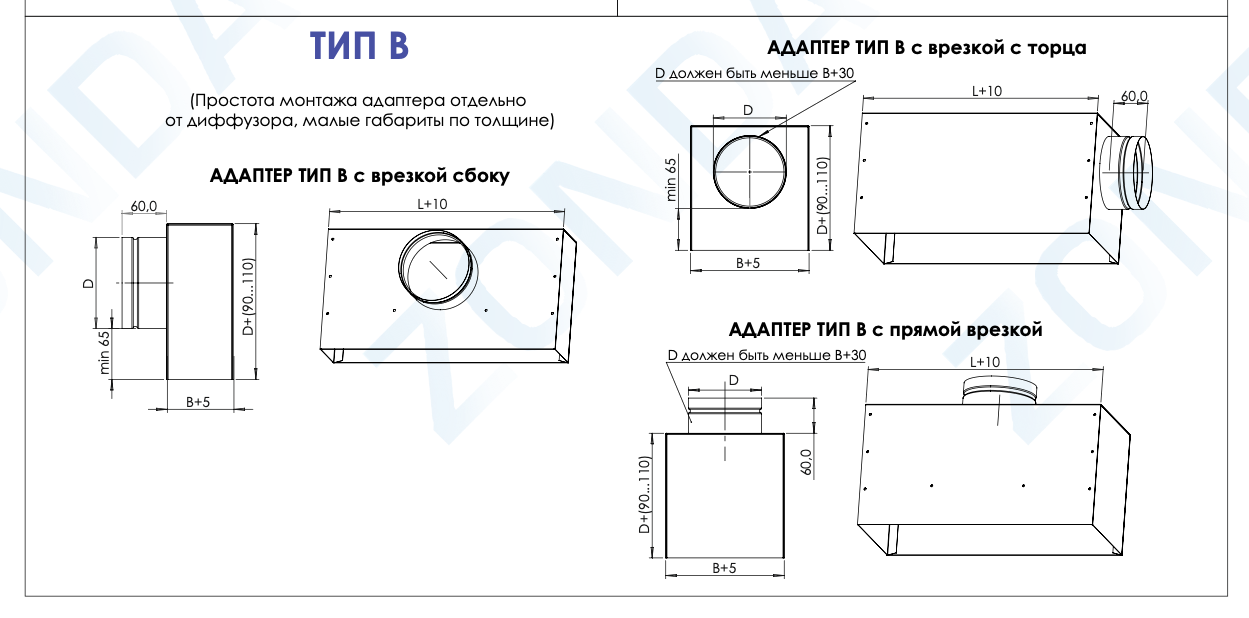

Тип В — вариант для раздельного монтажа адаптера и диффузора с уменьшенными габаритами по высоте.

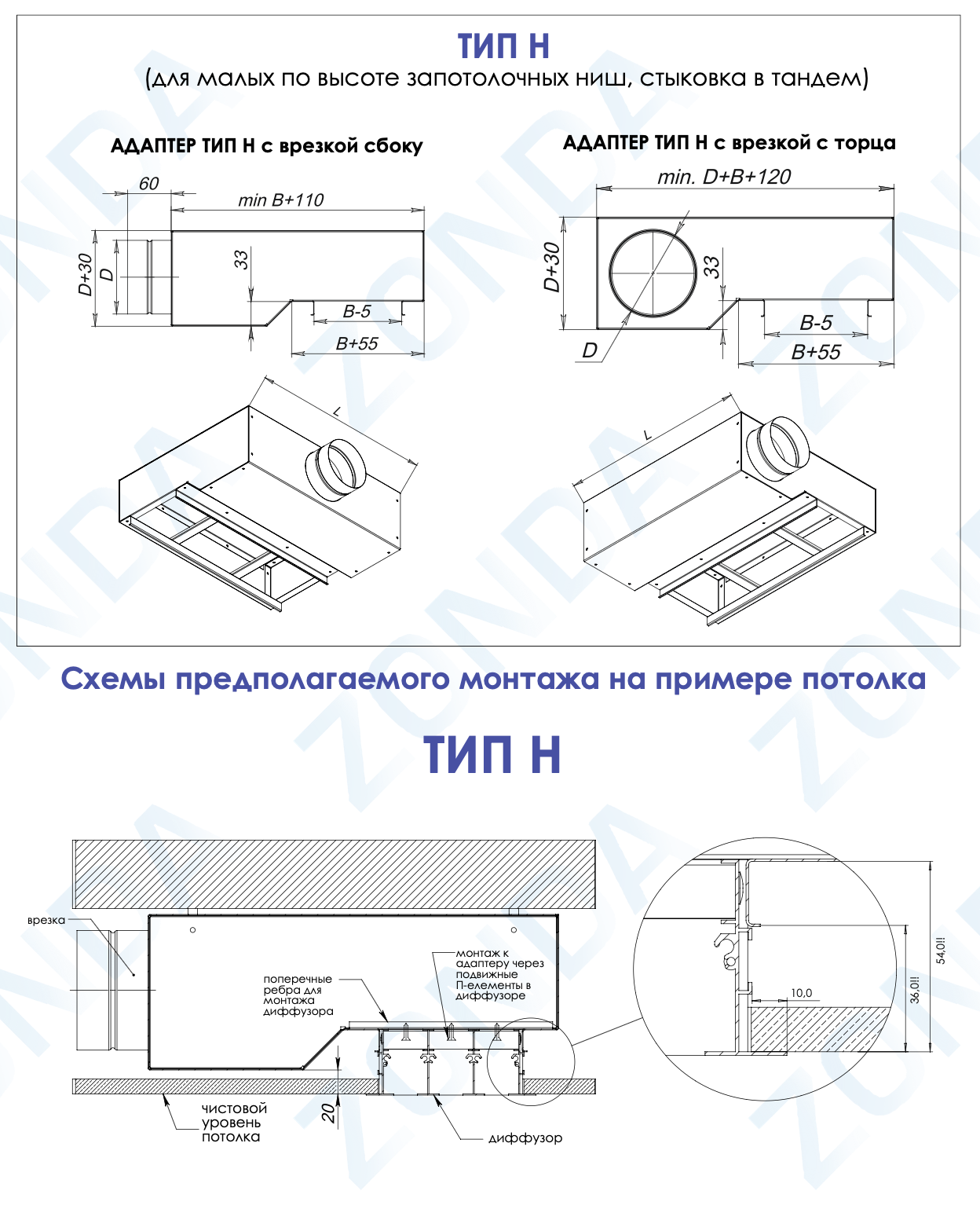

Тип Н — предназначен для малых по высоте запотолочных ниш и допускает соединение нескольких адаптеров в тандем.

Варианты подключения адаптера

В зависимости от типа адаптера возможно различное расположение врезки:

• сбоку;
• с торца;
• прямая врезка.

Врезка может быть круглой или прямоугольной. В технической документации круглая врезка указана как рекомендуемая. Также предусмотрено прямоугольное подключение с шинкой.

Дополнительные опции адаптера

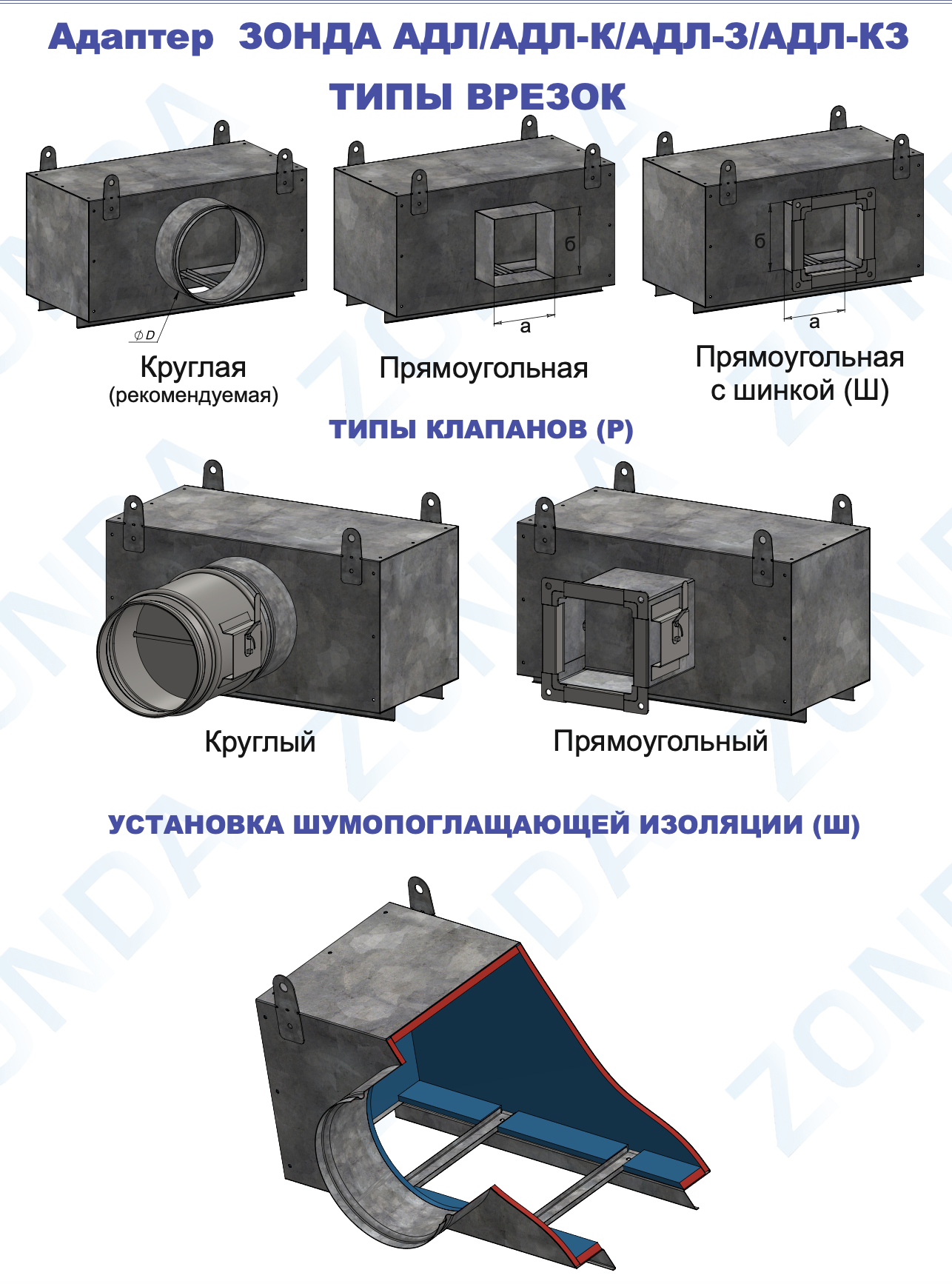

В зависимости от заказа адаптер может дополнительно комплектоваться:

• регулирующим клапаном;
• шумопоглощающей изоляцией;
• одной или несколькими врезками;
• круглой или прямоугольной врезкой;
• прямоугольной врезкой с шинкой.

Монтаж

Крепление диффузора к адаптеру выполняется через предусмотренные в конструкции подвижные элементы. Адаптер может крепиться к строительным конструкциям на шпильки или европодвесы.

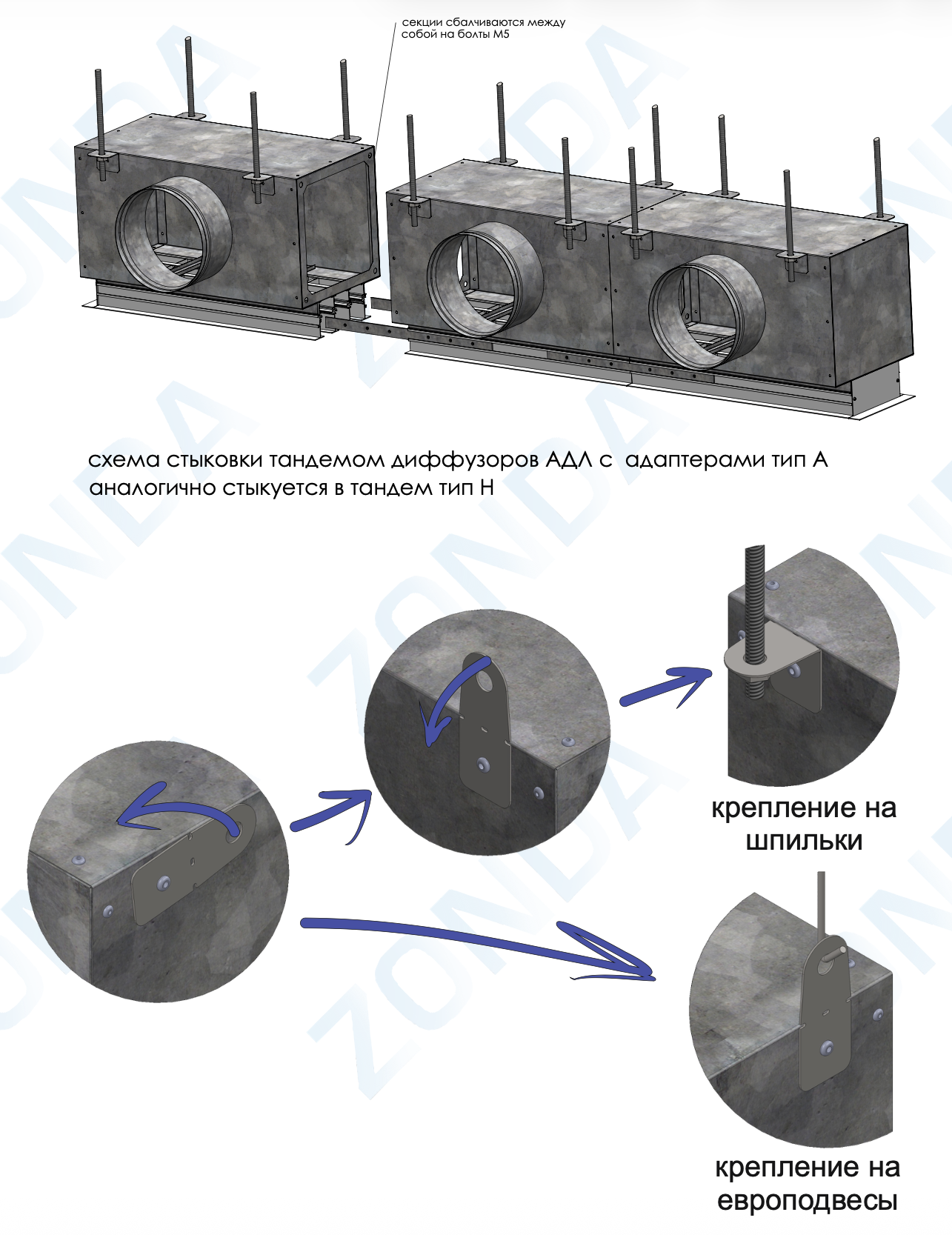

При создании протяжённых линий адаптеры типа А могут соединяться между собой болтами М5. Аналогичная возможность предусмотрена для адаптеров типа Н.
