Воздушные клапаны и дроссель-заслонки: устройство и монтаж
Дроссель-клапан в сети вентиляции стоит не для того, чтобы перекрыть воздух совсем: для полного перекрытия есть другие устройства. Его работа тоньше: подрезать расход ровно настолько, чтобы сеть после монтажа работала так, как посчитана в проекте. По нашему опыту с такими объектами, прикрытая на глаз заслонка на одном ответвлении почти всегда меняет расход и на соседних участках: сеть воздуховодов работает как единая система, и баланс на одном узле сразу сказывается на остальных.
Разбираемся, как устроен воздушный клапан регулировки (дроссель-заслонка), какие бывают виды и типоразмеры, когда ставить ручной привод, а когда электропривод, и как выполнить установку воздушного клапана так, чтобы потом не пришлось ее переделывать.
Что такое дроссель-клапан и как он устроен

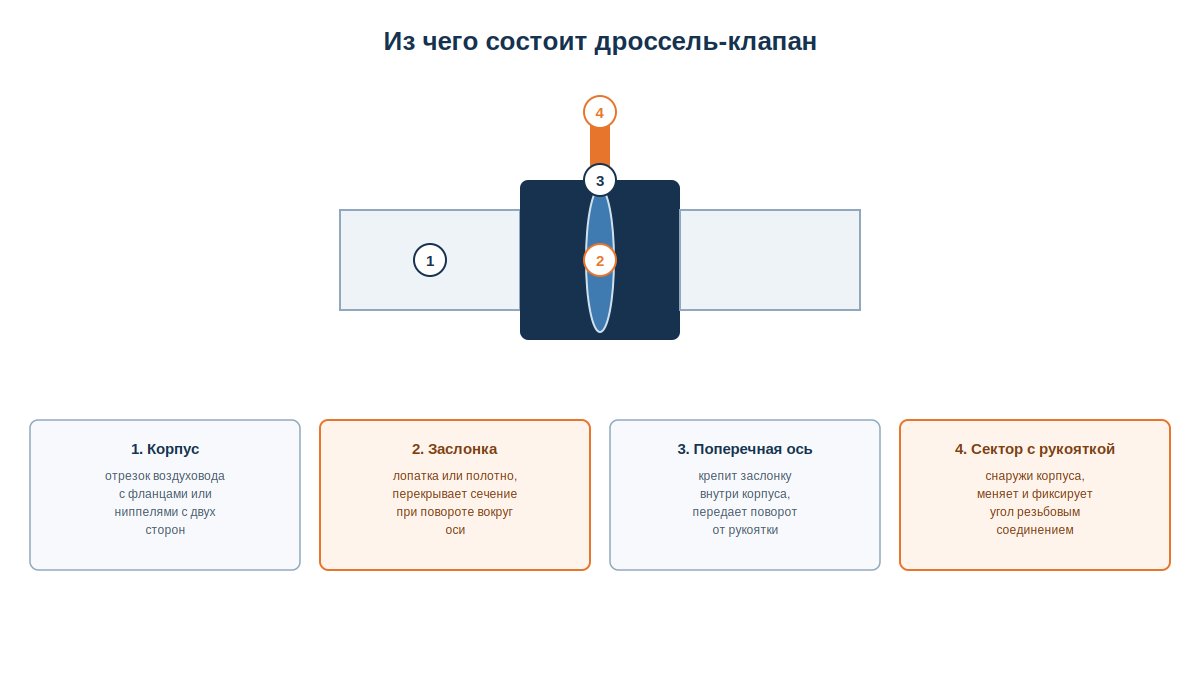

Дроссель-клапан — это отрезок воздуховода с фланцами или ниппелями с обеих сторон, внутри которого на поперечной оси закреплена поворотная заслонка: лопатка или полотно, перекрывающее сечение при повороте. Снаружи на корпусе стоит сектор управления с рукояткой: поворачивая ее, меняют угол заслонки и вместе с ним расход воздуха через этот участок сети. Выбранное положение фиксируют резьбовым соединением, обычно гайкой-барашком: такая фиксация позволяет менять угол при наладке сколько угодно раз, без сварочных работ.
У клапана нет двух состояний, открыт или закрыт, только диапазон между ними, и именно в этом диапазоне инженер настраивает сеть под расчетный расход. Материал корпуса и заслонки обычно повторяет материал самой сети: листовая оцинкованная сталь толщиной 0,5-3 мм, реже нержавеющая сталь или черный металл. Отдельно есть линейка пластиковых клапанов из полипропилена: их делают методом экструзии для пластиковых воздуховодов и агрессивных сред вроде гальванических и химических цехов, где сталь быстро корродирует.
На вентиляционных схемах дроссель-клапан обозначают по ГОСТ 21.205-2016 (сменил редакцию 1993 года с 1 апреля 2017 года): в таблице условных графических обозначений трубопроводной и вентиляционной арматуры под этот элемент отведена отдельная позиция, седьмая по счету. На объекте монтажник ориентируется по месту установки и надписи на шильдике клапана, а номер позиции в ГОСТ нужен на этапе согласования проекта. Знать сам факт наличия такой позиции полезно прежде всего проектировщику.
Дроссель-клапан, обратный клапан и КИВ: в чем разница
Три устройства путают чаще всего, потому что все они выглядят как вставка в круглый или прямоугольный короб. На деле у каждого своя задача, и подменить одно другим не получится.

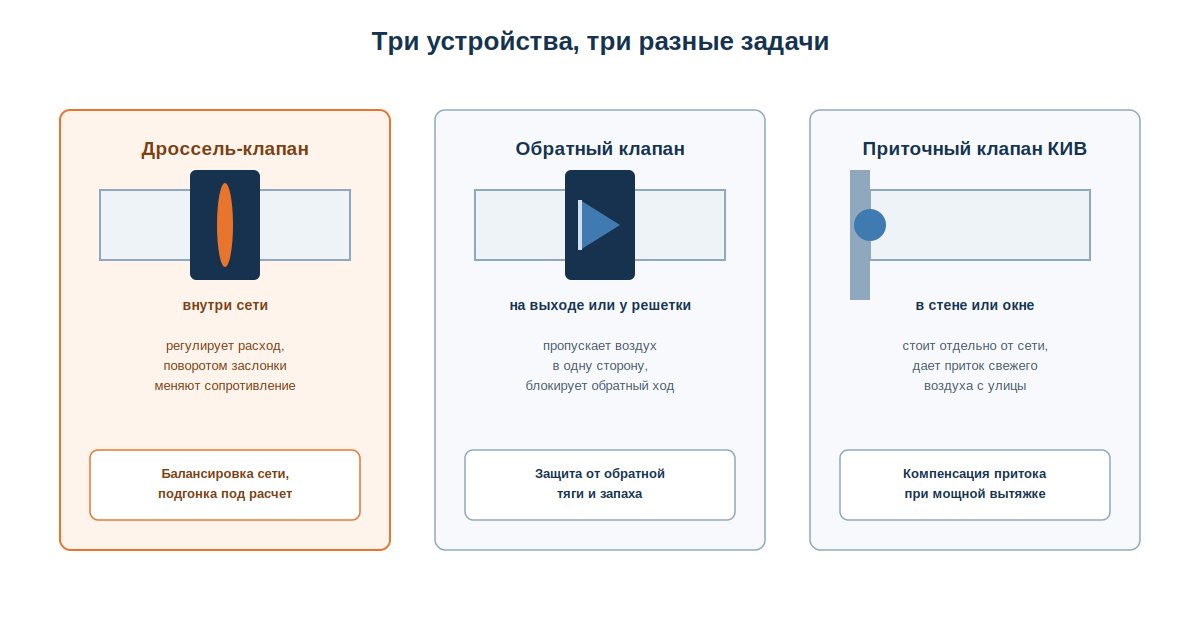

Дроссель-клапан регулирует расход внутри уже смонтированной сети, обратный клапан блокирует обратный ход воздуха, а приточный клапан КИВ стоит отдельно от сети и дает приток свежего воздуха снаружи через стену или окно. Спутать их проще всего на этапе заказа по названию: и то, и другое, и третье в разговоре называют просто «клапаном для вентиляции».
| Устройство | Что делает | Где стоит | Когда нужен |
|---|---|---|---|
| Дроссель-клапан | Регулирует расход воздуха, меняя угол заслонки | Внутри сети воздуховодов, в разрыве магистрали или ответвления | Балансировка сети, подгонка расхода под расчет |
| Обратный клапан | Пропускает воздух в одну сторону, блокирует обратный ход | На выходе вентилятора или перед решеткой | Защита от обратной тяги, запаха из общего канала |
| КИВ | Дает приток свежего воздуха с улицы | В стене или оконном проеме | Компенсация притока при мощной вытяжке |
Если на объекте уже стоит вытяжной вентилятор с обратным клапаном, а расход в дальней комнате все равно слабый, чаще всего дело в отсутствии дроссель-клапана на нужном ответвлении. Он просто не настроен под фактическое распределение воздуха по сети.
Виды дроссель-клапанов: круглые и прямоугольные

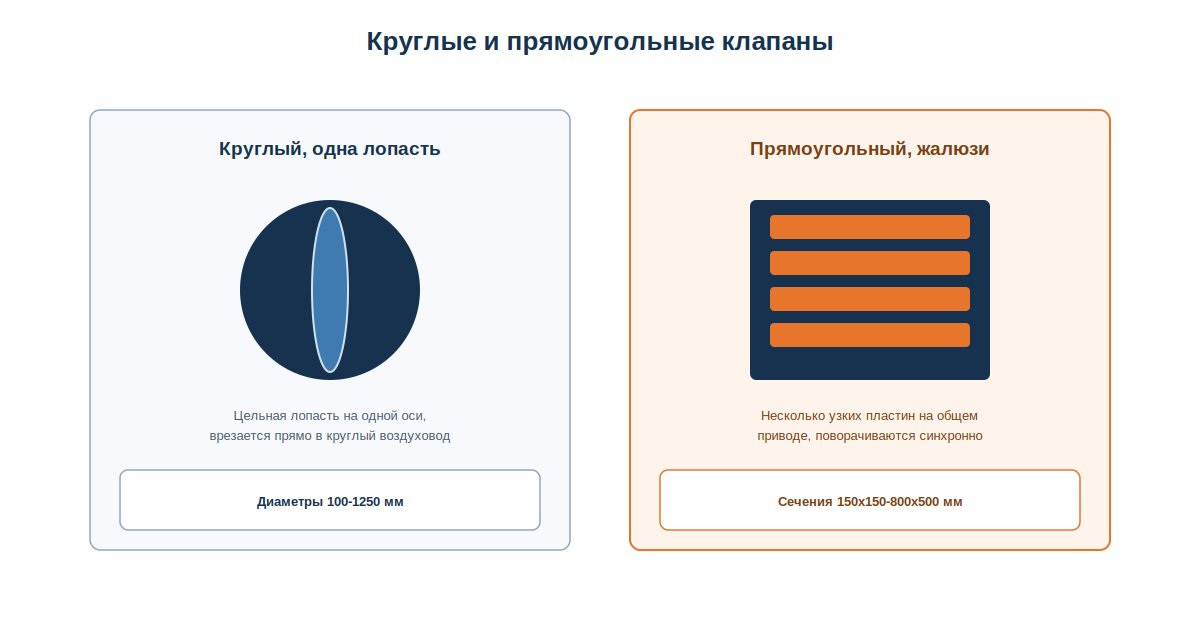

Круглые клапаны врезают в круглый воздуховод, прямоугольные ставят в прямоугольный короб. Разница проявляется и в форме корпуса, и в устройстве самой заслонки: с ростом сечения оно тоже меняется.
На круглых и небольших прямоугольных сечениях заслонка одна: цельная лопасть на одной оси. На крупных прямоугольных сечениях одну широкую лопасть заменяют жалюзи: несколько параллельных пластин на своих осях, соединенных общим приводом и поворачивающихся синхронно. Причина в инженерной логике: у широкой лопасти при повороте растет и площадь, и плечо силы, поэтому ее сложнее сделать достаточно жесткой и удобной в управлении, а набор узких пластин распределяет нагрузку между собой.
В каталоге три соответствующих раздела: дроссель-клапаны (общий раздел), прямоугольные АВК (жалюзийные прямоугольные) и круглые клапаны (вся линейка круглых диаметров).
Типоразмеры: какой диаметр или сечение выбрать
Диаметр или сечение дроссель-клапана подбирают строго под диаметр воздуховода на этом участке: подбор «примерно по глазу» создает местное сопротивление и турбулентность там, где ее не было в проекте.
Клапан ставят того же диаметра, что и воздуховод на участке, без переходников на этом стыке: любой переход сечения прямо на клапане усиливает шум и потери давления. У большинства производителей ряд диаметров круглых клапанов идет от 100 до 1250 мм с шагом по стандартному ряду: 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1250 мм. Этот ряд повторяет типовую разбивку диаметров круглых воздуховодов, которую мы уже разбирали в статье про размеры воздуховодов.
Прямоугольные сечения у разных производителей отличаются сильнее: от компактных 150×150 и 200×200 мм до крупных 600×400 и 800×500 мм, причем часть типоразмеров идет несимметричной, шире по одной стороне. Пример из каталога: дроссель-клапан круглый D160 подходит для типовой квартирной вытяжки, а прямоугольный 200×200 мм закрывает компактный прямоугольный короб.
На практике диаметр клапана всегда совпадает с диаметром сети на конкретном участке, поэтому диапазон получается таким же широким, как и сама сеть на объекте. Для локальной вытяжки из санузла это чаще 100-125 мм, для магистрали квартирной приточно-вытяжной системы обычно 160-200 мм, а на коммерческих и промышленных объектах сечения растут вместе с расходом воздуха.
| Тип | Типоразмеры (мм) | Область применения |
|---|---|---|
| Круглый | 100-1250, стандартный ряд с шагом по диаметру | От локальной вытяжки до магистрали крупного объекта |
| Прямоугольный | 150×150-800×500 и крупнее, симметричные и несимметричные | Прямоугольные короба, чаще коммерческие и промышленные объекты |
Ручной привод или электропривод

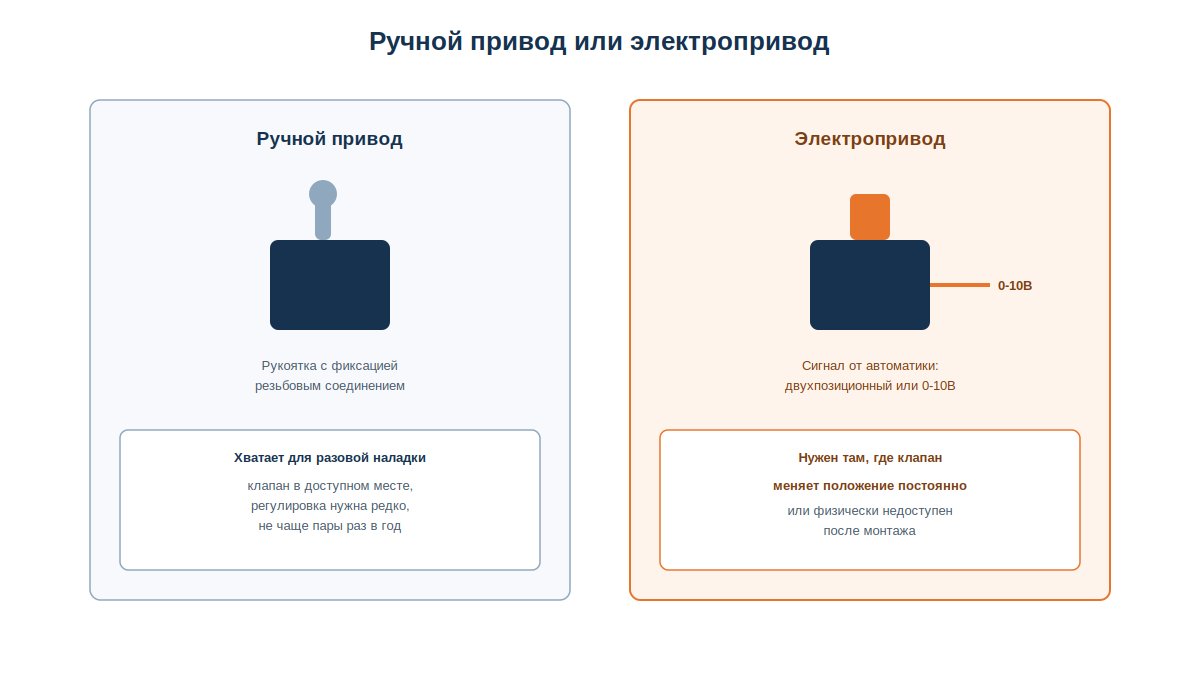

Ручной узел с рукояткой и электропривод решают одну и ту же задачу, менять угол заслонки, но рассчитаны на разную частоту вмешательства.
Ручной привод достаточен, когда положение заслонки настраивают один раз при пусконаладке и потом трогают редко: клапан в доступном месте, а изменения в сети происходят не чаще пары раз в год. Электропривод ставят, когда положение клапана должно меняться по сигналу автоматики: переменный расход в системе с датчиками CO2 или температуры, диспетчеризация всего объекта, либо просто клапан спрятан в коробе за подшивным потолком и рукой до него не дотянуться.
Сигнал у привода бывает трех видов: двухпозиционный (только открыто или закрыто), трехточечный и пропорциональный, аналоговый 0-10В, при котором угол заслонки пропорционален напряжению на входе. Как правило, двухпозиционные приводы ставят там, где нужно простое «включено-выключено», например на наружных заслонках, а плавная регулировка 0-10В требуется в системах с переменным расходом. Привод подбирают по крутящему моменту: у производителей вроде АЕКОН линейка идет от небольших моделей на 2,5-5 Н·м для компактных клапанов до старших на 15-20 Н·м для крупных сечений, момент растет вместе с площадью заслонки.
Сам электропривод заметно дороже готового ручного узла с рукояткой, и эту разницу стоит закладывать в смету заранее, на этапе подбора автоматики. На объекте с несколькими десятками клапанов экономия на лишней автоматизации ощутимо влияет на итоговый бюджет: разумнее ставить электропривод точечно, только там, где без него система физически не сможет работать в переменном режиме.
| Параметр | Ручной привод | Электропривод |
|---|---|---|
| Частота регулировки | Редко, при наладке | Постоянно, по сигналу автоматики |
| Доступность клапана | Нужен ручной доступ | Не требуется после подключения |
| Тип сигнала | нет | Двухпозиционный, трехточечный, 0-10В |
| Стоимость | Ниже | Заметно выше готового ручного узла |
Как угол поворота заслонки влияет на расход воздуха

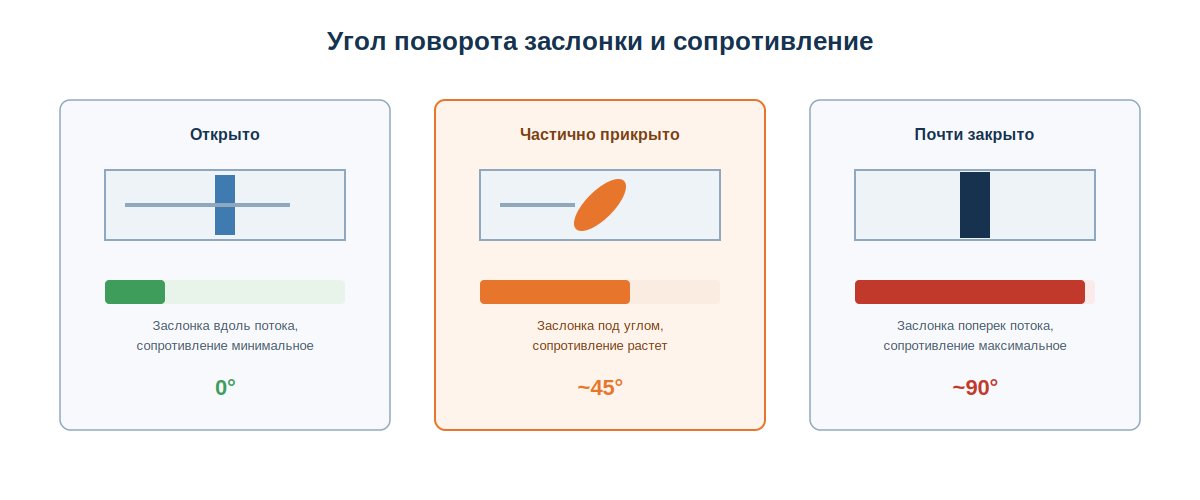

Чем ближе заслонка к положению поперек потока, тем выше сопротивление участка и меньше расход через него, а при развороте вдоль потока сопротивление падает почти до минимума. Точную числовую зависимость для конкретного клапана производители обычно не публикуют: она зависит от формы заслонки, скорости потока и сечения. Готовой таблицы для конкретной модели обычно нет, поэтому угол подбирают по факту, с измерением расхода анемометром.
Прикрывать заслонку «на глаз», без контрольного замера расхода, бессмысленно: одинаковый угол поворота на клапанах разного диаметра дает разное изменение расхода. Отсюда практическое правило: сначала выставляют все клапаны сети в положение, близкое к полному открытию, замеряют фактический расход по участкам, а затем подрезают заслонки на тех ответвлениях, где воздуха больше расчетного, добиваясь баланса по всей сети целиком. Подробнее логика такого расчета разобрана в статье про расчет вентиляции.
Установка воздушного клапана: пошагово

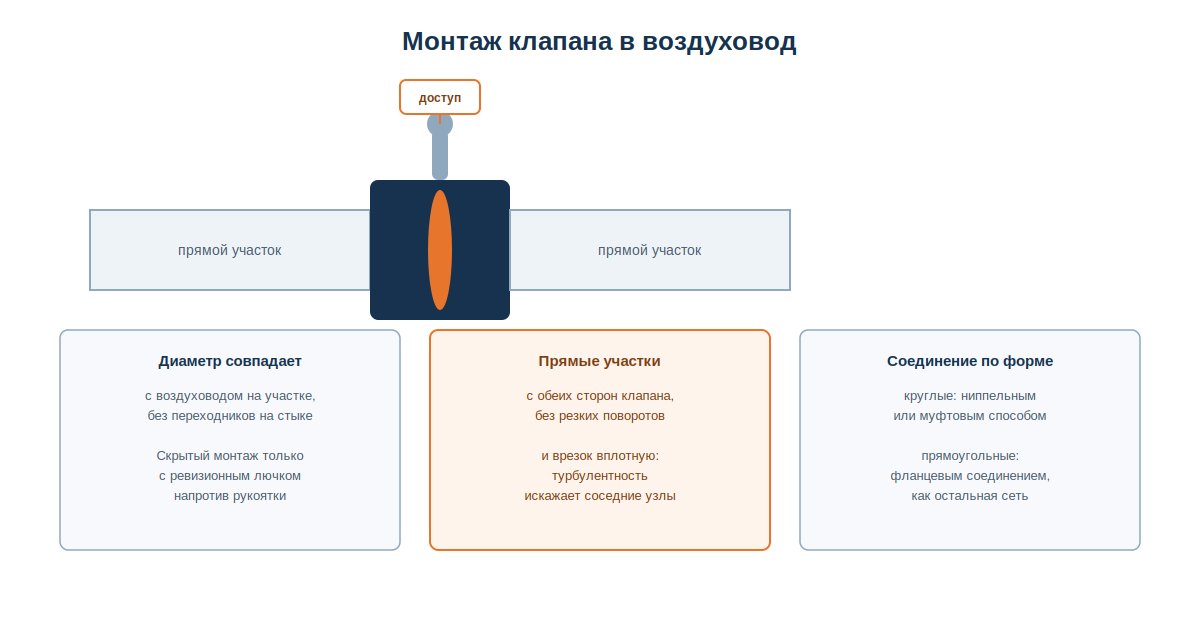

Порядок для круглого и прямоугольного клапана почти одинаковый, разница только в типе соединения. На объекте эти шаги обычно закрывает монтажник, но заказчику полезно понимать логику, чтобы проверить работу при приемке.
- Диаметр или сечение клапана совпадает с воздуховодом на этом участке, без переходников на стыке. Место монтажа выбирают доступным для последующего обслуживания: скрытый монтаж в коробе или за подшивным потолком допустим, но только с ревизионным лючком напротив рукоятки.
- С обеих сторон клапана оставляют прямые участки воздуховода без резких поворотов и врезок вплотную. Турбулентность на самом клапане иначе искажает работу соседних элементов сети, регуляторов и решеток.
- Круглые клапаны соединяют с воздуховодом ниппельным или муфтовым способом, прямоугольные крепят фланцевым соединением, как и остальные элементы такой сети. Подробный порядок сборки самого воздуховода, включая крепеж и герметизацию стыков, есть в статье про монтаж воздуховодов.
После монтажа рукоятку или электропривод проверяют на весь диапазон хода: заслонка должна поворачиваться свободно, без заеданий, от полного открытия до положения максимального прикрытия.
Часто спрашивают
Для чего вообще нужен дроссель-клапан, если вентилятор и так гонит воздух?
Вентилятор задает общий расход по всей сети, а дроссель-клапан балансирует его между ответвлениями: без клапанов воздух пойдет по пути наименьшего сопротивления, и дальние или узкие участки останутся недодутыми.
Можно ли поставить дроссель-клапан вместо обратного?
Нет, у них разные задачи. Дроссель-клапан не блокирует обратный ход воздуха, он только меняет сопротивление участка, поэтому для защиты от обратной тяги нужен именно обратный клапан.
Как обозначается дроссель-клапан на схеме вентиляции?
Условное графическое обозначение задано ГОСТ 21.205-2016, отдельной позицией в таблице обозначений арматуры.
Сколько места нужно оставить перед клапаном и после него при монтаже?
Точных нормативов именно для вентиляционных дроссель-клапанов нет, но общая инженерная практика, знакомая по регулирующей арматуре других сетей, одна: оставлять прямой участок воздуховода в несколько диаметров до и после клапана, без резких поворотов и врезок вплотную.
Что в итоге
Дроссель-клапан — это рабочий инструмент настройки уже смонтированной сети под расчетные параметры проекта. Ручной привод хватает для разовой наладки, электропривод нужен там, где положение клапана меняется по сигналу автоматики или клапан физически недоступен. И то, и другое подбирают строго под диаметр воздуховода на конкретном участке, без переходников на стыке.
