Решетки АМН: устройство, характеристики и модификации
На расчете это всплывает так: заказчик присылает эскиз с подписью «решетка АМН, 400×200», а по факту в проекте нужна регулировка сразу в двух плоскостях. Ставим АМН, монтажники разворачивают жалюзи как могут, а поток все равно бьет мимо задачи. Без расчета тут не угадаете: у буквы «М» в коде своя конструкция, и путать ее с двухрядными типами дорого обходится уже после монтажа.
Решетки АМН — это однорядные решетки с индивидуально регулируемыми жалюзи: каждая ламель поворачивается вручную и независимо от соседних, но регулировка идет только в одной плоскости. Ниже разбираем устройство по каталогу Zonda, три модификации, которые там реально есть, и как выбрать размер под задачу. Это третья статья серии про типы вентиляционных решеток. В прошлый раз разбирали АДН, двухрядный тип с регулировкой сразу в двух плоскостях.
Что такое решетки АМН
Обозначение АМН не бренд конкретного производителя, а буквенный код, который в отрасли используют разные компании для одного и того же типа решетки. По нашему опыту с такими объектами заказчики нередко путают код с торговой маркой и удивляются, встретив АМН у другого поставщика. Помимо Zonda, решетки под тем же кодом и с тем же конструктивом выпускают, например, компании Люфтер (Екатеринбург) и ВИВА-ВЕНТ: у обеих однорядная решетка с поворотными жалюзи в пластиковых втулках, тот же принцип, что и в каталоге Zonda. Сама номенклатура АМН, АМР, АДН, АДР восходит к линейке производителя Арктос, но за годы на рынке распространилась шире одного бренда.
По закономерности в этой номенклатуре буква «М» в коде означает однорядную конструкцию, а буква «Д» отвечает за двухрядную. АМН как раз однорядная: жалюзи стоят в одну линию, каждая ламель поворачивается отдельно, но плоскость регулировки только одна. У двухрядной АДН из прошлой статьи серии второй ряд ламелей стоит перпендикулярно первому и добавляет вторую плоскость регулировки.

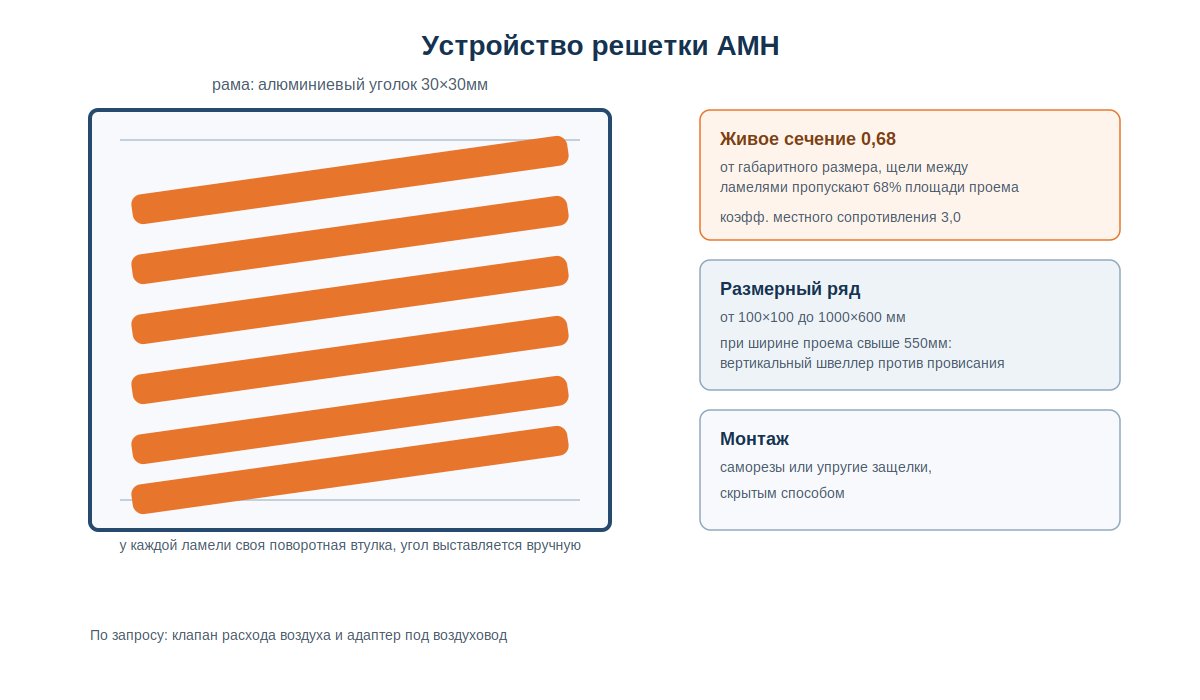

По каталогу Zonda рама решетки сделана из алюминиевого уголка 30×30 мм с ребрами жесткости, жалюзи каплевидного профиля закреплены в поворотных втулках. Регулировка ручная: угол каждой ламели выставляется индивидуально и держится за счет трения во втулке, без фиксирующего механизма.
Где применяют решетки АМН

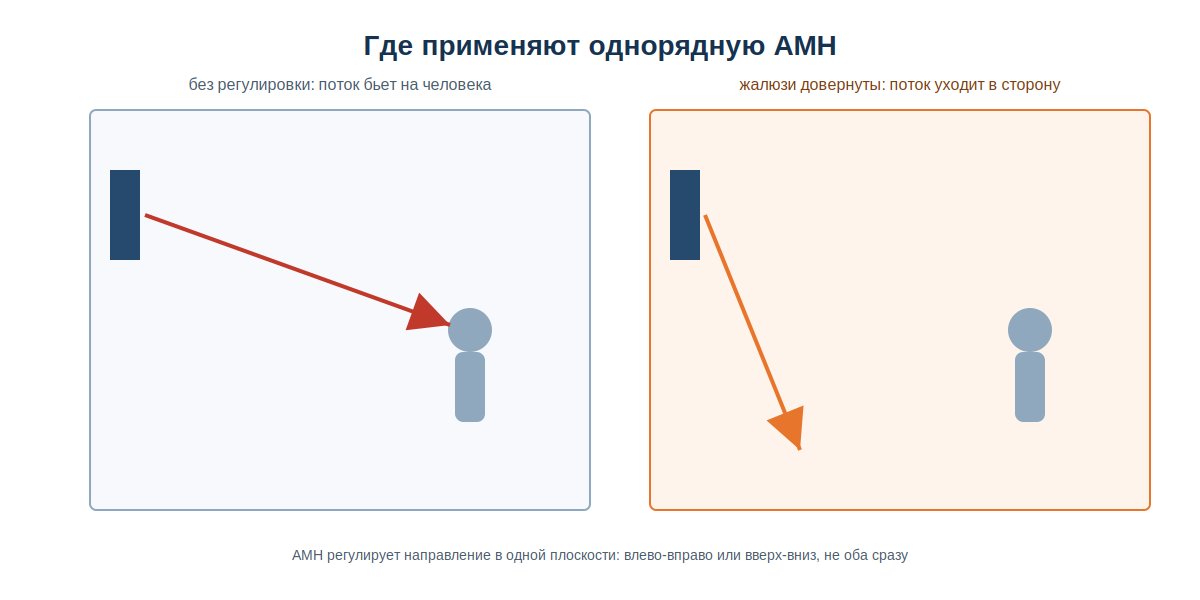

Однорядная регулировка нужна там, где поток нужно развернуть в одной плоскости, а не гонять по всему помещению в произвольную сторону. Типовая задача: приточная струя не должна дуть прямо на человека или на рабочее место. Часто для этого достаточно довернуть жалюзи в одну сторону, не меняя саму решетку.
Решетка ставится как на приток, так и на вытяжку, в жилых квартирах и частных домах, в офисах, магазинах, на производстве. Если по задаче нужна регулировка сразу в двух плоскостях, однорядной АМН уже не хватит: тут нужна двухрядная АДН из прошлой статьи серии. Разница на объекте ощущается быстро: с АМН доворачиваете поток влево-вправо или вверх-вниз, но не то и другое сразу.
Zonda не размещает АМН в разделе наружных фасадных решеток: там своя линейка под ветровую и снеговую нагрузку. АМН по каталогу стоит в разделах регулируемых, алюминиевых, настенных решеток и решеток из нержавеющей стали: везде это один и тот же конструктив под разными ракурсами каталога.
Ссылка по теме: для потолочного воздухораспределителя другой геометрии смотрите обзор диффузоров и анемостатов, там раздача воздуха устроена иначе.
Характеристики по каталогу
По карточкам Zonda у всех регулируемых модификаций АМН одинаковые технические параметры. Живое сечение равно 0,68 от габаритного размера рамки, то есть щели между ламелями пропускают 68% площади проема, остальное перекрыто самими жалюзи и рамой. Коэффициент местного сопротивления, отнесенный к скорости в живом сечении, составляет 3,0.
Размерный ряд у всех модификаций один: от 100×100 до 1000×600 мм. При ширине проема свыше 550 мм вертикально устанавливается швеллер: без него длинные жалюзи со временем провисают под собственным весом. Монтаж идет саморезами или упругими защелками, скрытым способом.
По дополнительному запросу решетку можно оснастить клапаном расхода воздуха, адаптером присоединения к воздуховоду или крепежными отверстиями на лицевой стороне рамки для открытого монтажа вместо скрытого. Это стоит уточнять на этапе заказа, а не искать доработку уже на объекте.
Живое сечение 0,68 укладывается в обычный для жалюзийных решеток диапазон 60–75%, ничего нестандартного здесь нет: это мы уже разбирали в статье про расчет вентиляции, там же и формула, по которой сечение переводится в расход воздуха.

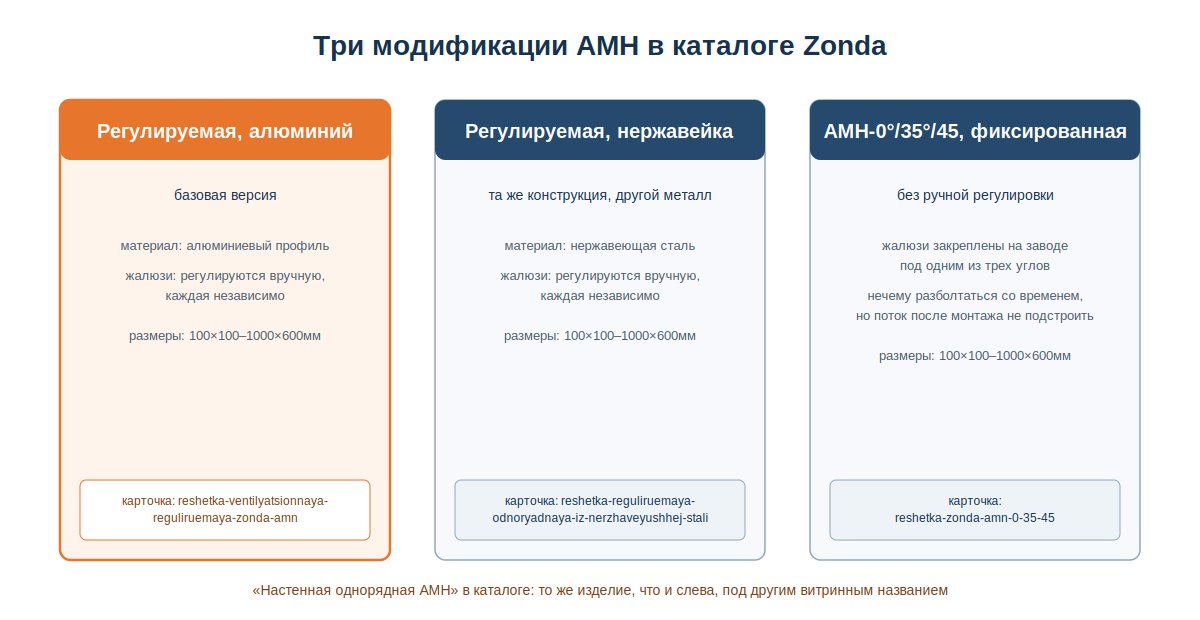

Модификация: регулируемая, алюминий
Базовая версия АМН в каталоге Zonda называется решетка вентиляционная регулируемая: алюминиевый корпус, устойчивый к коррозии, полный размерный ряд от 100×100 до 1000×600 мм. Это тот вариант, который обычно и имеют в виду, когда говорят просто «решетка АМН» без уточнений.
Для большинства объектов алюминий остается правильным выбором по умолчанию: он легче нержавеющей стали, дешевле и не требует особых условий эксплуатации. Менять материал на нержавейку имеет смысл только при конкретной причине, разобранной в следующем разделе.
Модификация: регулируемая, нержавеющая сталь
Вторая реальная модификация в каталоге называется решетка регулируемая однорядная из нержавеющей стали. Конструкция та же: один ряд поворотных жалюзи, тот же размерный ряд и то же живое сечение, отличается только материал рамы и ламелей.
Нержавеющую сталь берут там, где алюминий со временем теряет вид или начинает страдать от среды: пищевые производства, помещения с повышенной влажностью или химически агрессивной атмосферой, объекты с требованиями по эстетике на видном месте. Переплата за нержавейку оправдана конкретной причиной, а не желанием взять «понадежнее» по умолчанию. Для обычной квартиры или офиса алюминиевая версия справляется без нареканий.
Модификация: нерегулируемая, АМН-0°/35°/45
Третья модификация устроена иначе, чем первые две. Решетка ЗОНДА-АМН-0°/35°/45 — это нерегулируемая версия: жалюзи закреплены на заводе под одним из трех фиксированных углов к плоскости рамки и после монтажа не поворачиваются.
Здесь стоит честно развести ожидания. Обычная АМН продается как одна модель с ручной регулировкой каждой ламели, а исполнение 0°/35°/45 — это отдельная позиция каталога без подвижных частей вообще. Нечему разболтаться и заедать со временем, но и подстроить направление потока после установки уже нельзя. Угол нужно знать и выбирать на этапе заказа, а не на объекте. Такое исполнение стоит в разделе декоративных решеток каталога, а не среди регулируемых.
«Настенная однорядная АМН»: то же изделие
В каталоге отдельно встречается карточка «настенная вентиляционная решетка однорядная АМН». По конструкции, размерам и материалу это та же базовая алюминиевая регулируемая решетка, что и в разделе «Модификация: регулируемая, алюминий» выше, просто в разделе настенных решеток каталога, под другим витринным названием.
Честнее сказать так, как есть, чем делать вид, что это отдельный тип решетки. В спросе люди действительно ищут решетку АМН и под словом «настенная», и под словом «однорядная», и это одно и то же изделие, поэтому обе формулировки в статье и стоят рядом, а не как разные позиции.
Чем АМН отличается от АДЛ и АДН

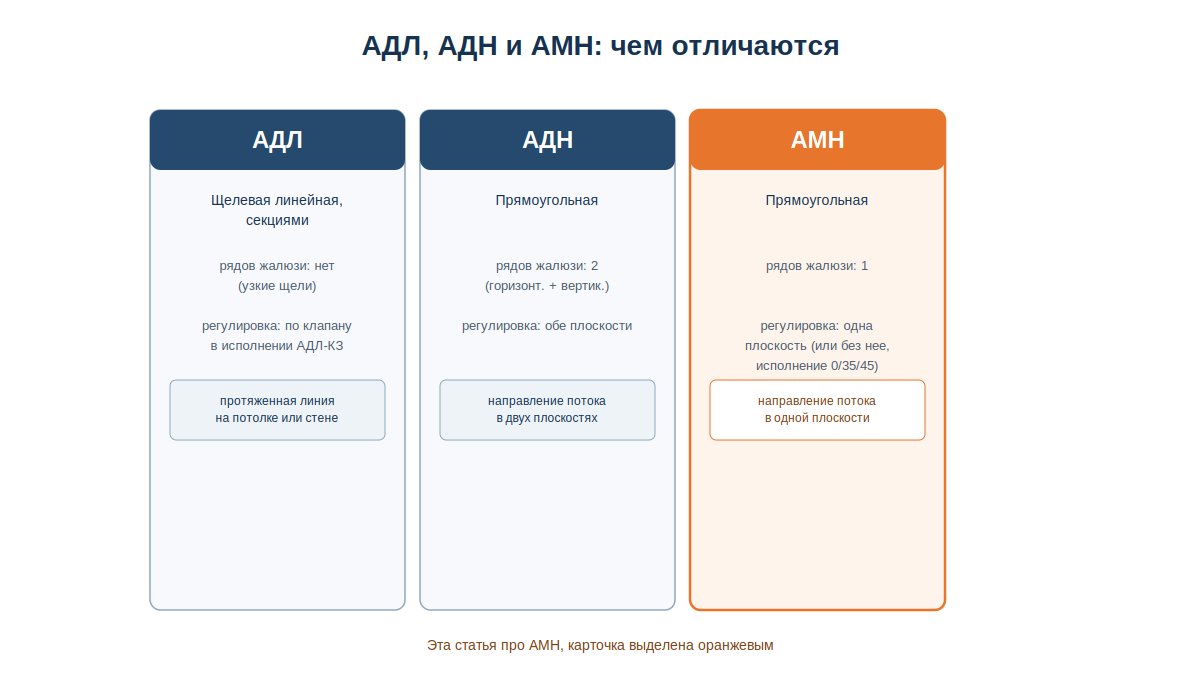

Проще всего перепутать соседние типы линейки, у каждой пары различие одно и конкретное, без «просто похожая модель».
АМН и АДН отличаются числом рядов жалюзи. АМН однорядная и регулирует направление в одной плоскости, АДН двухрядная и регулирует сразу в двух. АМН при этом обычно компактнее по глубине корпуса за счет одного ряда вместо двух.
АМН и АДЛ отличаются самой геометрией раздачи воздуха. АДЛ — это щелевой линейный диффузор, воздух выходит через узкие продольные щели секциями, из которых можно собрать протяженную линию на потолке или стене. АМН представляет собой прямоугольную решетку классической формы с одним рядом жалюзи, без деления на щелевые секции.
| Тип | Геометрия | Рядов жалюзи | Регулировка | Типовое применение |
|---|---|---|---|---|
| АДЛ | Щелевая линейная, секциями | нет (щели, не жалюзи) | по исполнению АДЛ-КЗ (клапан) | протяженная линия на потолке или стене |
| АДН | Прямоугольная | 2 (горизонтальный и вертикальный) | обе плоскости | направление потока в двух плоскостях |
| АМН | Прямоугольная | 1 | одна плоскость (или без нее, исполнение 0/35/45) | направление потока в одной плоскости |
Ссылка по теме: разбор щелевой линейки в статье «Решетки АДЛ», общий обзор всех типов и конструкций в статье «Вентиляционные решетки: виды, размеры, как выбрать».
Монтаж решеток АМН
На проекте важно сразу заложить, останется ли решетка доступной для регулировки после отделки. Однорядная регулировка бесполезна, если жалюзи потом не дотянуться рукой: чаще всего это всплывает уже на объекте с готовым натяжным потолком или высокой нишей, куда без стремянки не подобраться.
Крепление у АМН такое же, как у большинства решеток этой линейки: саморезами по контуру рамки или упругими защелками, скрытым способом. Если решетка встает в торец воздуховода, посадочный размер должен совпадать с сечением канала без больших зазоров, иначе часть потока пойдет мимо жалюзи по щели между рамкой и коробом.

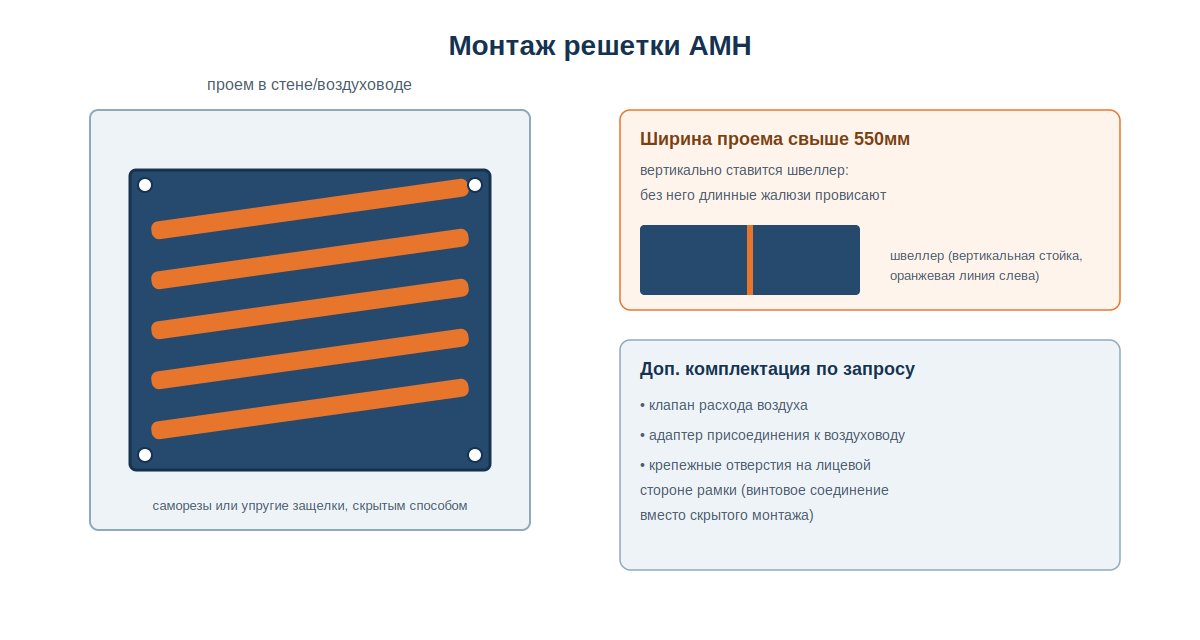

При ширине проема свыше 550 мм в проект нужно закладывать вертикальный швеллер заранее, а не решать вопрос на монтаже уже готовой решетки. Без усиления широкий алюминиевый профиль на такой длине со временем поведет, и жалюзи начнут провисать в средней части.
По дополнительному запросу решетку можно взять с крепежными отверстиями на лицевой стороне рамки: тогда монтаж идет винтовым соединением в открытую, а не скрытыми защелками. Это удобно там, где решетку периодически снимают для обслуживания канала за ней.
Подробный разбор способов крепления и подбора крепежа под разные основания смотрите в статье «Монтаж вентиляционных решеток».
Как выбрать размер и модификацию

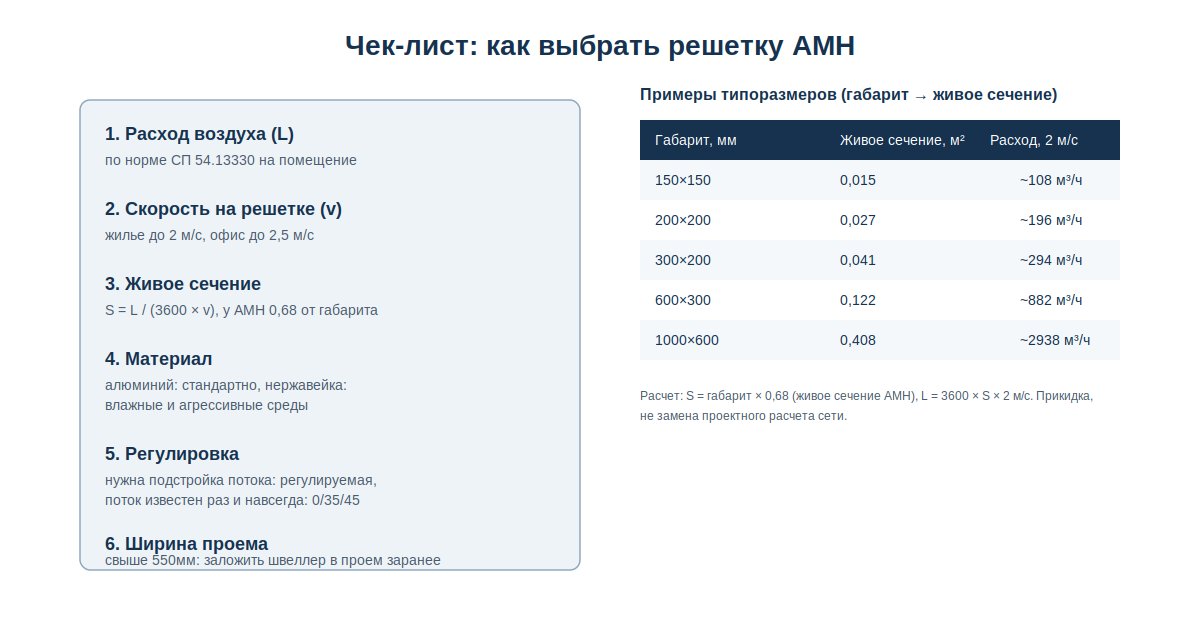

Порядок расчета один и тот же для любой решетки с жалюзи, разбирали его подробно в статье про расчет вентиляции. Применительно к АМН это выглядит так:
- Расход воздуха. Берется по нормативному воздухообмену для помещения (СП 54.13330.2022) или из проекта вентиляции.
- Скорость на решетке. В жилых помещениях не выше 2 м/с, в офисах не выше 2,5 м/с, иначе решетка начинает шуметь и создавать ощутимый сквозняк.
- Живое сечение. Считается по формуле S = L / (3600 × v), где L (расход в м³/ч), v (скорость в м/с). У АМН живое сечение составляет 0,68 от габаритного размера рамки, размер решетки под расчетное сечение берут с запасом.
- Материал. Алюминий остается стандартным выбором, нержавеющая сталь подходит под влажную или агрессивную среду.
- Регулировка или фиксированный угол. Если поток на объекте нужно будет подстраивать, берут регулируемую версию, если направление известно заранее и меняться не будет, подойдет и более простое исполнение 0°/35°/45.
Ниже пример для быстрой прикидки порядка цифр, не для проектного расчета сети:
| Габарит, мм | Живое сечение, м² | Расход при 2 м/с |
|---|---|---|
| 150×150 | 0,015 | ~108 м³/ч |
| 200×200 | 0,027 | ~196 м³/ч |
| 300×200 | 0,041 | ~294 м³/ч |
| 600×300 | 0,122 | ~882 м³/ч |
| 1000×600 | 0,408 | ~2938 м³/ч |
Часто задаваемые вопросы
Что означает буква «М» в коде АМН?
Прямой расшифровки буква за буквой ни один производитель не публикует. По закономерности в линейке «М» соответствует однорядной конструкции жалюзи, в отличие от двухрядных решеток с буквой «Д» в коде.
АМН — это бренд Zonda?
Нет, это отраслевое обозначение типа решетки. Под тем же кодом и с тем же конструктивом решетки выпускают и другие компании, например Люфтер и ВИВА-ВЕНТ, номенклатура восходит к линейке производителя Арктос.
Чем АМН отличается от АДН?
Числом рядов жалюзи и, соответственно, числом плоскостей регулировки. АМН однорядная и разворачивает поток в одной плоскости, АДН двухрядная и регулирует сразу в двух.
Можно ли поставить обычную регулируемую АМН вместо исполнения 0°/35°/45, и наоборот?
По размерам да, обе версии в одном размерном ряду. Разница в задаче: регулируемую берут, когда направление потока может понадобиться подстроить, а фиксированную выбирают, когда угол известен заранее и меняться не будет.
Какой материал выбрать: алюминий или нержавеющую сталь?
Алюминий подходит для большинства объектов и дешевле. Нержавейку берут под конкретную причину: повышенную влажность, агрессивную среду или требования по внешнему виду на видном месте.
Решетка АМН подходит для наружного монтажа на фасад?
В каталоге Zonda она числится среди регулируемых, алюминиевых, настенных решеток и решеток из нержавеющей стали, а не в разделе наружных фасадных. Для монтажа прямо на фасад под ветровую и снеговую нагрузку лучше брать модель из линейки наружных решеток.
Что в итоге
АМН — это однорядная решетка с индивидуально регулируемыми жалюзи, в одну плоскость направления, в отличие от двухрядной АДН. По каталогу Zonda в линейке реально три модификации: регулируемая алюминиевая, регулируемая из нержавеющей стали и нерегулируемая АМН-0°/35°/45 с фиксированным углом жалюзи. Карточка «настенная однорядная» повторяет то же изделие, что и базовая алюминиевая, под другим названием в каталоге.
У всех модификаций живое сечение 0,68, размерный ряд от 100×100 до 1000×600 мм, при ширине проема свыше 550 мм в проект закладывается вертикальный швеллер. Материал и исполнение выбираются под задачу объекта, а не по умолчанию «побольше запаса».
Если на вашем объекте стоит похожая задача, напишите нам в любом удобном мессенджере. Инженер подберет модификацию под ваши условия и пришлет спецификацию с ценами.
