Виды воздуховодов для вентиляции: гибкие, пластиковые, спиральные и фасонные изделия

На объекте это всплывает регулярно: монтажник тянет всю магистраль гибким воздуховодом, потому что так быстрее и дешевле, а через полгода хозяин жалуется на шум вентилятора и слабую тягу в дальней комнате. Разница между гибким, спиральным, пластиковым и оцинкованным воздуховодом не в цене за метр, а в том, где каждый тип нормально работает, а где создает проблему.

Переделка магистрали после монтажа обходится дороже, чем ошибка в проекте: приходится вскрывать подвесной потолок или короб, менять уже закупленные фасонные изделия и заново согласовывать узел с остальной системой. Разобраться в видах заранее дешевле, чем разбираться в последствиях постфактум.

Виды воздуховодов различаются по двум независимым признакам: материал и форма сечения, и путать эти признаки не стоит. Круглый воздуховод может быть и оцинкованным спирально-навивным, и гибким гофрированным, и пластиковым: форма не привязана к материалу жестко. Дальше разберем гибкие, пластиковые, спиральные (спирально-навивные металлические) воздуховоды и фасонные изделия к ним по отдельности, а в конце сведем все в одну таблицу для выбора под конкретную задачу.

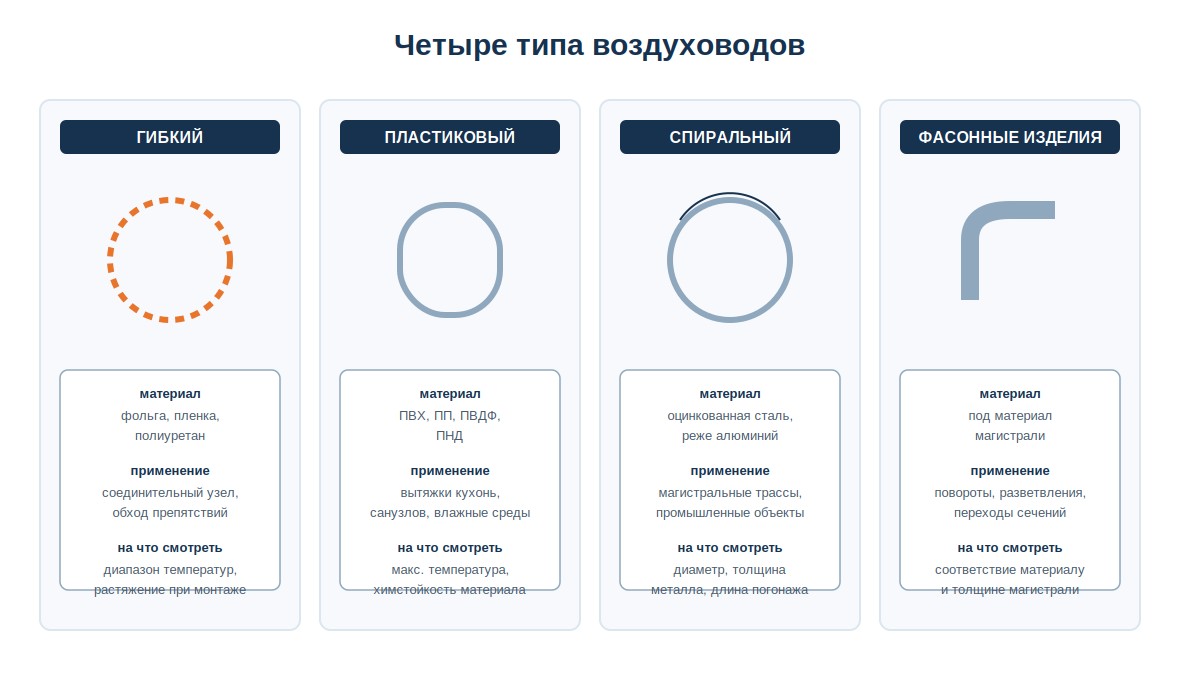

Какие бывают воздуховоды: обзорная классификация

Прежде чем сравнивать конкретные типы, стоит развести два разных вопроса: какой формы сечение у воздуховода и из какого он материала. Ошибка на этом этапе тянет за собой ошибки дальше по всему проекту.

По форме сечения воздуховоды делятся на круглые, прямоугольные и плоскоовальные. Круглое сечение аэродинамически самое выгодное: воздух в нем встречает наименьшее сопротивление и, соответственно, дает наименьшие потери давления среди всех трех форм, а сама труба обычно обходится дешевле прямоугольной или плоскоовальной той же пропускной способности. Прямоугольное сечение проигрывает круглому по аэродинамике, зато выигрывает в другом: его проще спрятать под подвесным потолком или вписать в угол, поэтому в жилом и офисном строительстве прямоугольные короба распространены даже шире круглых труб. Плоскоовальный воздуховод занимает промежуточное положение: он компактнее прямоугольного и при этом аэродинамически ближе к круглому, а из-за отсутствия внутренних углов на поворотах в нем меньше скапливается пыль и налет, чем в прямоугольном канале того же назначения.

Плоскоовальный воздуховод — это по сути гибрид круглого и прямоугольного сечения, и у него есть одно формальное ограничение: по СП 60.13330.2020 соотношение сторон прямоугольного и плоскоовального сечения не должно превышать 1 к 4. На практике это значит, что сильно вытянутый «плоский» короб под низким потолком сделать не получится: рано или поздно проектировщик упрется в этот норматив и придется либо увеличивать высоту канала, либо переходить на два параллельных воздуховода меньшего сечения.

По материалу и жесткости воздуховоды делятся на три группы: жесткие (оцинкованная сталь, нержавейка, реже алюминий, а также жесткий пластик), полужесткие и гибкие (гофрированные, на спиральном проволочном каркасе). Полужесткие занимают промежуточное положение: конструктивно они ближе к гибким, потому что тоже собраны на проволочном каркасе, но за счет более плотной сборки лучше держат форму сами и требуют меньше внимания к креплению, чем классический гофрированный рукав. На рынке их берут заметно реже, чем два основных полюса, поэтому дальше в статье разбираем именно жесткие (пластиковые, спиральные, оцинкованные) и полностью гибкие воздуховоды: они закрывают подавляющее большинство реальных задач.

Внутри жестких металлических отдельно стоит выделить спирально-навивные воздуховоды: технологию изготовления, которая дает более герметичный и жесткий шов, чем у обычных прямошовных труб. Все четыре большие группы, о которых пойдет речь дальше, ниже сведены в одну ориентировочную таблицу.

На реальном объекте почти всегда используют не один тип воздуховода, а сочетание нескольких, и это нормально, а не признак плохого проекта. Магистраль чаще всего идет жестким материалом, оцинкованной трубой или пластиковым коробом, а гибкая вставка соединяет ее с решеткой или вентилятором там, где нужна компенсация смещения. Переход между типами и формами сечения всегда закрывают фасонным изделием, о котором отдельный разговор дальше в статье. Пытаться свести всю систему к одному материалу ради унификации закупки обычно не стоит: получится либо переплата там, где хватило бы более дешевого решения, либо технически неудачный узел там, где конкретный материал объективно не подходит.

Дальше по каждому типу: из чего сделан, для какой задачи подходит и какие у него есть подвиды с конкретными цифрами.

Гибкие воздуховоды: виды, характеристики, применение

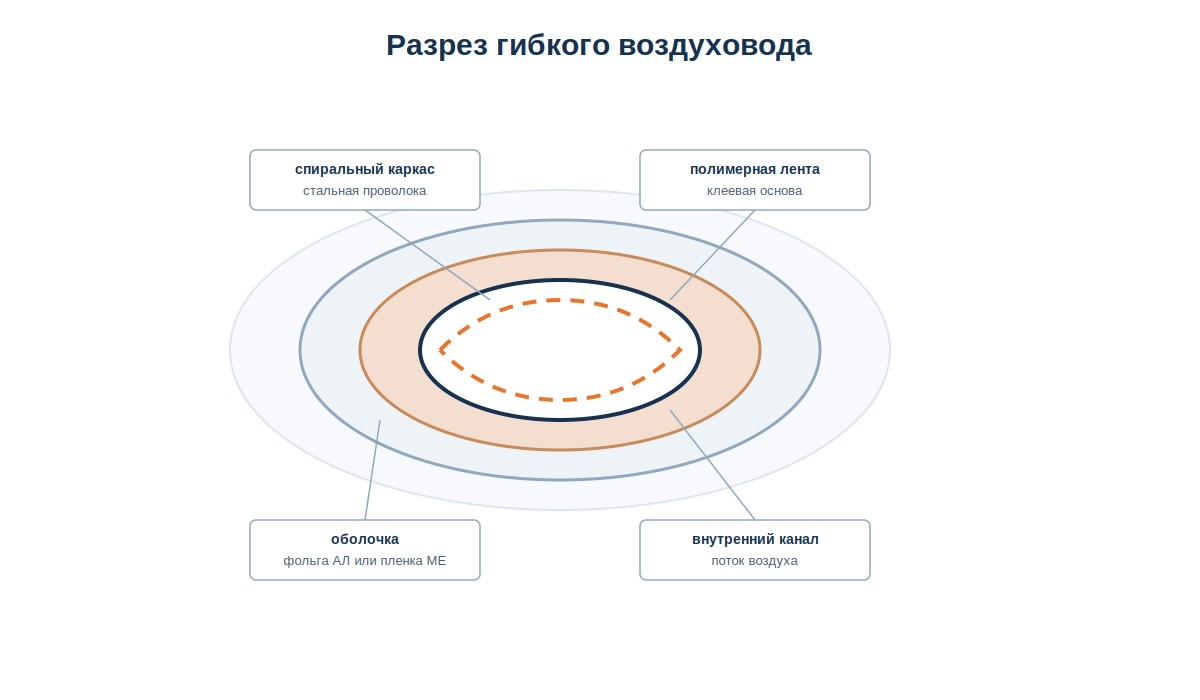

Если разбирать все типы гибких воздуховодов по порядку, начинать нужно с конструкции: она у всех подвидов принципиально одна и та же. Внутри держит форму спиральный каркас из стальной проволоки, который не дает трубе схлопнуться. Снаружи каркас закрыт оболочкой: у неизолированных моделей серии АЛ это четырехслойная алюминиевая фольга, у более легких моделей серии МЕ используют двухслойную металлизированную пленку. Между каркасом и оболочкой проложена ламинированная полимерная лента на клеевой основе, которая держит слои вместе и добавляет герметичность шву.

Стандартный неизолированный гибкий воздуховод рассчитан на диапазон от -30 до +130 градусов при скорости потока не более 30 м/с и давлении не выше 2500 Па. Типоразмеры по диаметру у большинства производителей одинаковые: 102, 127, 160, 203, 254, 315, 356, 406, 456, 508 мм, стандартная длина отрезка составляет 10 метров. Такие воздуховоды рассчитаны на системы с небольшим и средним давлением и годятся как для бытовых объектов, так и для несложных промышленных задач.

У гибких воздуховодов есть несколько подвидов под разные условия, и путать их не стоит: каждый решает свою узкую задачу.

• Теплоизолированные (ИзоАЛ, семь слоев, и ИзоМЕ, пять слоев) нужны там, где на поверхности воздуховода образуется конденсат из-за разницы температур: например, в системах кондиционирования, когда холодный воздух идет через теплое помещение. Утеплителем служит не стекловата, а нетканое полиэфирное волокно толщиной 25 мм и плотностью 30 кг на кубометр, снаружи все это закрыто металлизированной ламинированной пленкой. Рабочий диапазон у теплоизолированных моделей тот же, -30 до +130 градусов, диаметры те же 102-508 мм.
• Термостойкие делают из алюминиевой фольги увеличенной толщины, 60-70 микрон, и типовой диапазон у таких моделей уже шире, от -30 до +250 градусов, у отдельных производителей встречаются модификации с еще большим запасом. Отдельно на рынке есть специализированные модели для по-настоящему экстремальных температур: например, воздуховоды на основе плетеной сетки из нержавеющей стали с наружным слоем высокотемпературной ткани, с рабочим диапазоном вплоть до +1100 градусов, их применяют для транспортировки горячих газообразных сред от термотехнологических установок, печей и двигателей. Это не типовая характеристика термостойких гибких воздуховодов вообще, а отдельная нишевая категория.
• Абразивостойкие и химически стойкие обычно делают из полиуретана, армированного стальной спиралью: такая конструкция выдерживает транспортировку сыпучих и абразивных материалов, древесной стружки, опилок, зерна, песка, в том числе сыпучих пищевых продуктов. Армирование стальной спиралью попутно частично снимает статическое электричество, которое накапливается при перемещении твердых частиц. Отдельно есть химически стойкие модели для химической и пищевой промышленности, в том числе для производства напитков, где в воздухе присутствуют агрессивные пары.

У гибких воздуховодов есть главное практическое ограничение: повышенное аэродинамическое сопротивление, и его размер не всегда очевиден. Короткий отрезок гибкого воздуховода длиной 0,5-1,5 метра, каким обычно подключают воздухораспределитель, по сопротивлению может быть эквивалентен 10-15 метрам обычной оцинкованной трубы. По данным исследования журнала АВОК за 2004 год, коэффициент местного сопротивления для гибкого гофрированного воздуховода составил 0,1002 против 0,0386 у гладкотянутого жесткого и 0,0498 у спирально-навитого жесткого: то есть гибкий воздуховод создает заметно больше сопротивления, чем любой жесткий аналог. Отдельно важно, насколько воздуховод растянут при монтаже: собранный «гармошкой» нерастянутый участок создает заметно более высокое сопротивление, чем полностью распрямленный, поэтому растягивать гофру на всю длину при монтаже нужно обязательно, а не оставлять про запас.

Именно поэтому гибкость монтажа, а не аэродинамика, остается главным преимуществом этого типа: он легко компенсирует смещения осей оборудования, гасит вибрацию и позволяет обойти препятствие без лишних фасонных элементов. На практике гибкий воздуховод чаще всего идет последним отрезком перед решеткой, воздухораспределителем или шумоглушителем, особенно в подвесном потолке или технической камере, где точное совпадение осей у жесткого воздуховода и оборудования гарантировать сложно.

По отраслевой практике гибкий воздуховод используют как соединительный элемент, а не как магистраль: длинную прямую трассу через весь дом тянуть гибким воздуховодом не стоит именно из-за накопленного сопротивления на каждом метре. На практике короткий соединительный отрезок в 0,5-1,5 метра, о котором говорилось выше, и есть тот типовой масштаб, для которого гибкий воздуховод оправдан: дальше по трассе выгоднее переходить на жесткий воздуховод, а гибкую вставку оставлять только там, где без нее физически не обойтись. В каталоге Zonda есть гибкие воздуховоды всех перечисленных подвидов под разные диаметры.

Пластиковые воздуховоды: материалы и виды сечений

Пластиковые воздуховоды делают из четырех основных материалов, и у каждого свой температурный диапазон и своя ниша по химстойкости. Единого ГОСТ именно на пластиковые вентиляционные воздуховоды, аналогичного ГОСТ 14918 для оцинкованной стали, в открытых источниках не нашлось: требования на конкретное изделие устанавливает производитель в технических условиях, поэтому при заказе стоит смотреть паспорт конкретной модели, а не полагаться на общий норматив.

Жесткие короба и трубы из непластифицированного ПВХ работают в диапазоне примерно от -30 до +70 градусов: этого достаточно для неотапливаемых помещений и для большинства бытовых вытяжек, но не хватит для постоянного отвода горячего воздуха выше этого предела. Полипропилен держит диапазон шире, от -40 до +100 градусов (по некоторым моделям кратковременно до 100-110), и вдобавок стоек к кислотам, щелочам, растворам солей, жирам и маслам даже при высокой температуре. Разрушают полипропилен только сильные окислители вроде хлорсульфоновой кислоты, олеума, концентрированной азотной кислоты, а еще ультрафиолет: на солнце такой воздуховод со временем растрескивается.

ПВДФ — это самый термостойкий и при этом кислотостойкий из четырех пластиков, рабочий диапазон у него от -40 до +140 градусов. По химстойкости у него есть характерный нюанс: ПВДФ устойчив к щелочам и апротонным растворителям, но при концентрации щелочи выше 10 процентов эта устойчивость снижается, так что для сильнощелочных сред его все равно стоит проверять отдельно, а не считать универсально стойким ко всему подряд.

Замыкает список полиэтилен низкого давления (ПНД): по данным о самом материале как сырье, он сохраняет свойства в диапазоне от -60 до +80 градусов, отличается гибкостью и стойкостью к механическим повреждениям при плотности 0,94-0,97 г/см³, но конкретно для вентиляционных коробов эти цифры лучше уточнять у производителя, а не считать паспортной характеристикой готового изделия. У ПНД есть нюанс, который легко упустить: верхняя граница -60 до +80 градусов справедлива для кратковременных нагрузок, а при долгой непрерывной эксплуатации без нагрузки материал корректнее рассматривать с более скромным запасом, примерно до 50 градусов, так что для постоянного отвода теплого воздуха этот материал не первый кандидат.

По форме сечения у пластика та же логика, что и у металла: круглые пластиковые воздуховоды пропускают больше воздуха при меньшем сопротивлении, чем прямоугольные того же условного сечения, потому что в прямоугольном профиле углы потоком используются не полностью. И все равно в жилых помещениях прямоугольные пластиковые короба ставят чаще круглых: они проще скрываются в интерьере и требуют меньшей высоты подвесного или натяжного потолка, а аэродинамический проигрыш на коротких бытовых трассах обычно некритичен.

По области применения материалы распределяются предсказуемо. ПВХ чаще всего идет в бытовую вентиляцию: кухонные и санузловые вытяжки, неотапливаемые помещения. Полипропиленовые воздуховоды берут для вытяжек и там, где воздух умеренно агрессивен, в том числе на гальванических и химических производствах, в химических лабораториях, на медицинских предприятиях и производстве хлора, а ПВДФ выбирают для производственных условий с высокими температурами и химически агрессивными средами, где ПВХ и полипропилен уже не справляются.

Практический ориентир для выбора конкретного пластика простой: чем ближе задача к обычной бытовой вытяжке, тем меньше смысла переплачивать за более дорогой материал. Для кухни и санузла в квартире почти всегда достаточно ПВХ или ПП, и разница между ними обычно решается в пользу того, что проще найти у ближайшего поставщика под нужный диаметр. Полипропилен и тем более ПВДФ имеет смысл закладывать в проект заранее только там, где заведомо известно про высокую температуру потока или контакт с химически активными веществами, а не брать с запасом на будущее: разница в цене между материалами ощутимая, и переплата за неиспользуемый запас прочности редко окупается. Если задача в том, чтобы сделать вытяжку на кухне, у нас есть отдельный разбор пластиковых воздуховодов для вытяжки с конкретными сечениями под мощность плиты.

Спиральные (спирально-навивные) воздуховоды: устройство и преимущества

Спирально-навивной воздуховод делают на специальном станке: металлическая полоса (чаще оцинкованная сталь, реже алюминиевые сплавы) протягивается через него и скручивается в тугую спираль, а витки ленты соединяются автоматически фальцевым замком, без сварки. Такое соединение дает конструкции жесткость при минимальной толщине стенки: шов высокой плотности проходит через всю трубу по спирали, поэтому спиральный воздуховод жестче обычной прямошовной трубы того же диаметра и толщины металла.

Типовой диапазон диаметров у разных производителей отличается: у одних верхняя граница 1250 мм, у других модели доходят до 1600 мм, так что при заказе крупного диаметра стоит уточнять максимум у конкретного поставщика, а не считать одну цифру универсальным стандартом. Стандартная длина отрезка составляет 3 метра, но под заказ возможна нарезка на большую длину: трехметровые секции чаще берут для зданий с узкими лестничными пролетами, где длинную трубу физически не занести, а шести- и двенадцатиметровые применяют на промышленных объектах. Толщина металла растет ступенчато вместе с диаметром: до 500 мм диаметра: 0,5 мм; от 500 до 800 мм: 0,7 мм; от 900 до 1250 мм: 0,9-1,0 мм.

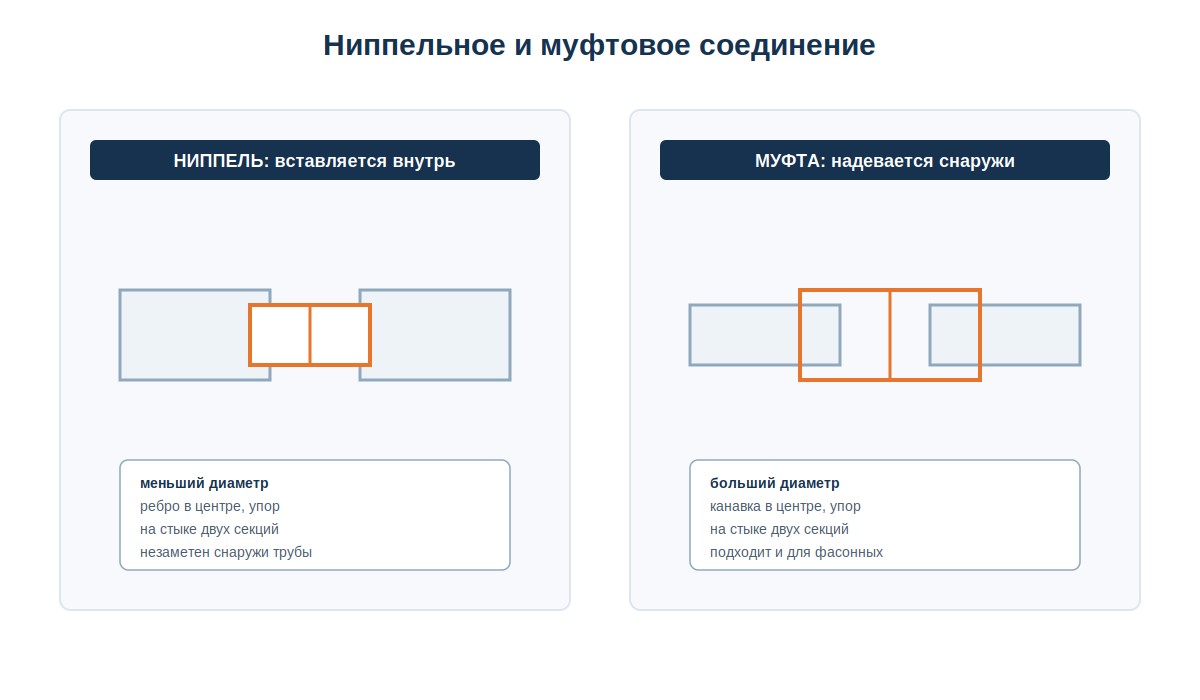

Соединяют прямые участки спирально-навивных труб между собой ниппелем или муфтой. Ниппель — это короткий отрезок трубы чуть меньшего диаметра, чем сам воздуховод, с ребром-упором в центре: его вставляют внутрь стыка. Муфта работает наоборот: это отрезок трубы чуть большего диаметра с канавкой-упором в центре, который надевают снаружи стыкуемых участков. Оба варианта одинаково годятся и для соединения прямых секций между собой, и для подключения фасонных элементов к сети круглого сечения, и обеспечивают надежное герметичное соединение узла.

Главное преимущество спирали не в аэродинамике, а в герметичности и длине секции, и эти вещи важно не путать. По данным того же исследования АВОК 2004 года, коэффициент местного сопротивления спирально-навитого жесткого воздуховода (0,0498) выше, чем у гладкотянутого прямошовного (0,0386): то есть по сопротивлению потоку спиральный шов на самом деле проигрывает гладкому, хотя и остается заметно выгоднее гибкого гофрированного воздуховода. Реальные преимущества спирали в другом: технология позволяет делать очень длинные секции, отрезаемые под нужный размер трассы, а значит на протяженной магистрали получается меньше стыковочных узлов и, соответственно, более герметичная система в целом. Меньше стыков означает и меньше источников турбулентности, а вместе с круглой формой сечения это дает спиральному воздуховоду репутацию одного из самых тихих вариантов для длинных промышленных и коммерческих трасс.

На практике это делает спиральный воздуховод рабочей лошадкой именно там, где трасса длинная и требует минимум обслуживания: торговые центры, склады, производственные цеха, магистрали в подвалах и технических этажах многоквартирных домов. В обычной квартире или небольшом офисе, где трасса короткая и большая часть системы все равно уходит за подвесной потолок вместе с прямоугольными коробами, спираль реже становится основным выбором именно из-за круглого сечения: под низким потолком она требует больше места по высоте, чем плоский прямоугольный короб. Соответствие профильным ГОСТ и СП производители спирально-навивных труб обычно заявляют в паспорте изделия, конкретные пункты нормативов лучше уточнять напрямую у поставщика под ваш проект. За круглыми и спирально-навивными воздуховодами под конкретный проект можно обратиться в каталог Zonda: там же есть подбор по диаметру.

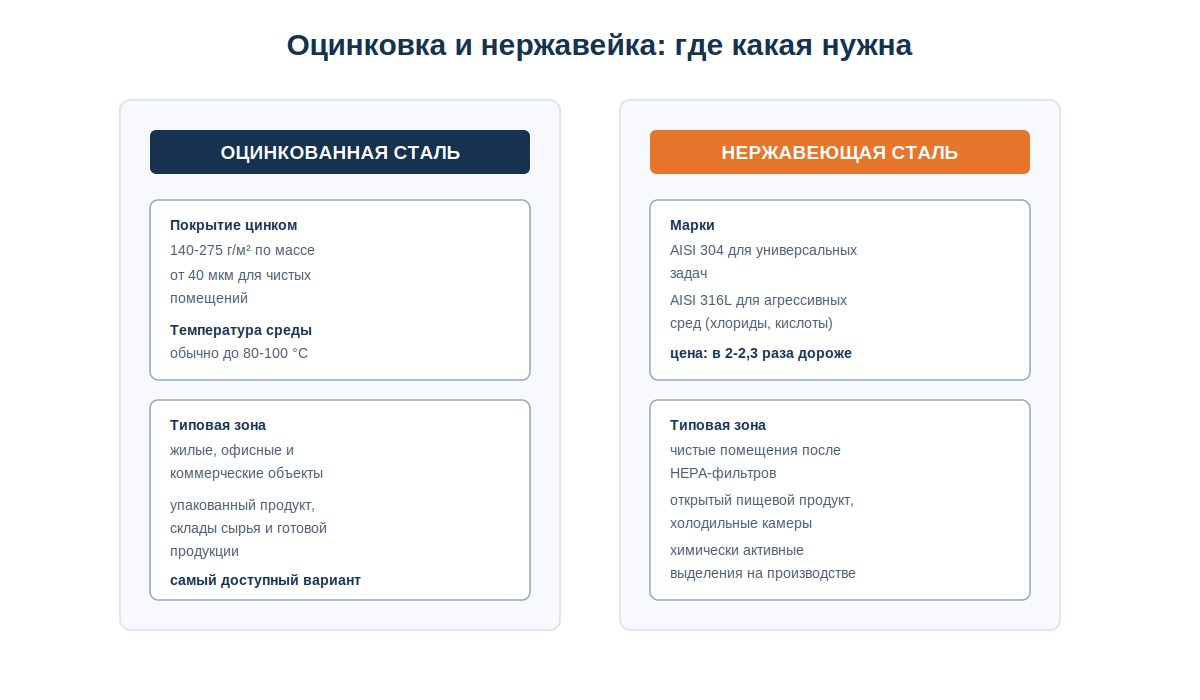

Оцинкованные и нержавеющие воздуховоды: где какой металл нужен

Оцинкованная сталь остается материалом по умолчанию для подавляющего большинства систем общеобменной вентиляции и кондиционирования в гражданских зданиях, и у этого есть простое объяснение: скорость коррозии цинка минимум в 10 раз ниже, чем у стали, поэтому даже тонкое цинковое покрытие защищает металл на долгие годы в обычных условиях. Толщина самого покрытия по массе обычно составляет 140-275 г/м², а для чистых помещений действует отдельный норматив, ГОСТ Р 56638-2015, который требует минимум 40 микрон покрытия.

Толщина листовой стали растет вместе с сечением: ориентировочно, по приложению К СП 60.13330.2020 в изложении отраслевых справочников, для круглых воздуховодов диаметром до 200 мм достаточно 0,5 мм, до 800 мм уже нужно 0,7 мм, а свыше 1250 мм толщина доходит до 1,2-1,4 мм. Производители обычно допускают эксплуатацию оцинкованных воздуховодов при температуре среды до 80-100 градусов. Сам материал в паспортах и каталогах чаще всего маркируют по ГОСТ 14918: у этого стандарта есть более старая редакция 1980 года и действующая редакция 2020 года, и при заказе партии стоит уточнять у поставщика именно актуальную версию, а не ссылаться на устаревший номер по привычке.

У популярности оцинковки есть и практическая сторона, помимо цены и стойкости к коррозии: под нее выпускают самый широкий на рынке набор готовых фасонных изделий стандартных размеров, поэтому под типовой проект почти всегда находится нужная деталь со склада, а не под заказ с ожиданием производства.

Нержавеющая сталь дороже оцинкованной при сравнимом сечении и толщине, и разница не маленькая: по прайсу одного из поставщиков прямоугольных воздуховодов нержавейка обходится примерно в 2-2,3 раза дороже оцинковки той же толщины, хотя у разных производителей и на разных диаметрах разброс может быть заметно больше. Экономить на этой разнице стоит не всегда: там, где среда агрессивна, отраслевая рекомендация такая: переходить на более стойкий материал, а не на более тонкую оцинковку. Есть задокументированный пример, когда экономия обернулась дополнительными расходами: подрядчик заменил прямоугольные воздуховоды сечением от 1000 мм на сталь толщиной 0,55 мм ради экономии, а такой лист попросту не выдержал расчетное давление 7300 Па, и конструкцию пришлось переделывать.

Переход на нержавейку марок AISI 304 или AISI 316L (более стойкая к хлоридам и кислотам, для действительно агрессивных сред) нужен не везде, а в конкретных зонах:

• приточная вентиляция чистых помещений после HEPA-фильтров;
• вытяжная вентиляция производственных объектов с выделением химически активных веществ;
• цеха пищевого производства с открытым, неупакованным продуктом, где отслоившееся оцинкованное покрытие может механически загрязнить пищу;
• холодильные камеры с постоянным конденсатом, высокой влажностью и агрессивными моющими средствами.

А вот в цехах с упакованным продуктом и на складах сырья и готовой продукции прямого контакта с открытой пищей нет, поэтому там вполне допустима обычная оцинковка, в том числе с полимерным покрытием: жесткого требования ставить нержавейку абсолютно везде на пищевом производстве нет, все зависит от конкретной зоны и характера контакта с продуктом. Марку AISI 316L при этом берут именно там, где среда особенно агрессивна: для универсальных задач без выраженной химической нагрузки обычно достаточно более доступной AISI 304, и переплачивать за более стойкую марку там, где хлориды и кислоты не в приоритете, смысла нет.

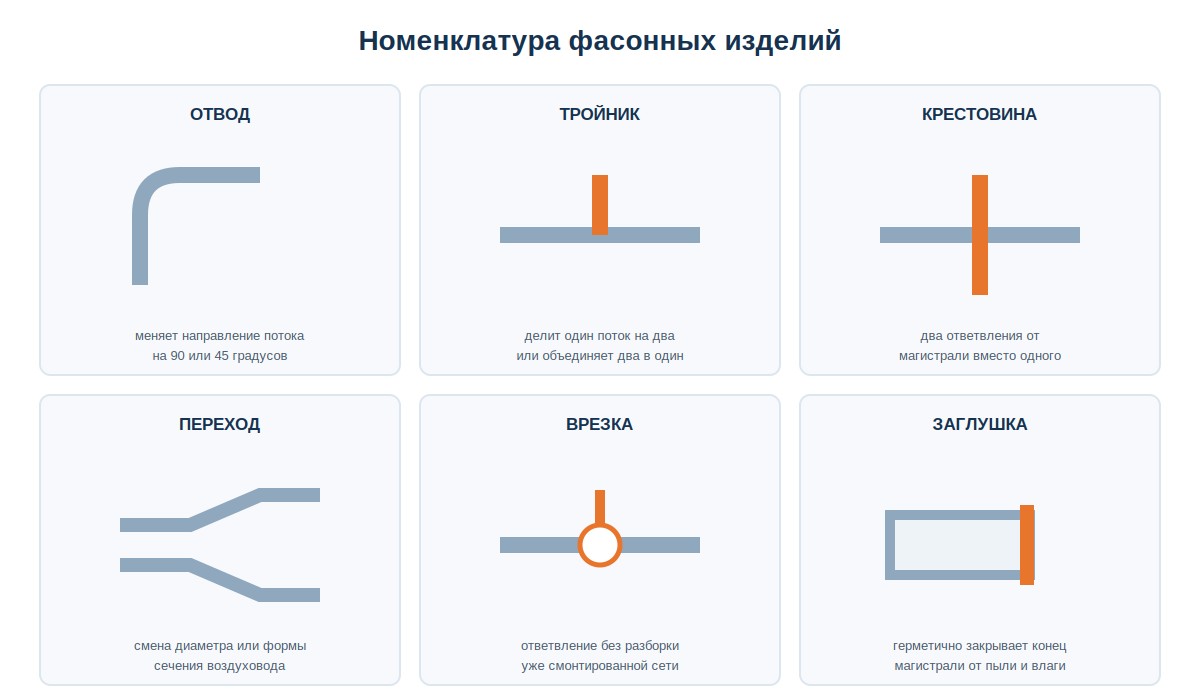

Фасонные изделия: отводы, тройники, переходы и другие элементы

Прямые участки закрывают только часть трассы: там, где нужно повернуть, разделить поток, поменять сечение или просто закрыть конец магистрали, в дело идут фасонные изделия. Типовой набор одинаков и для круглых, и для прямоугольных систем: отводы, тройники, крестовины, переходы, врезки, заглушки и ниппели с муфтами, только у каждой формы сечения своя геометрия этих деталей.

На чертеже проекта эти детали часто занимают меньше внимания, чем прямые участки магистрали, а по факту именно на них приходится основная доля точек, где система может потерять герметичность или создать лишнее сопротивление. Дальше разберем каждый тип по отдельности: что это, для какой задачи и из чего делают.

Отвод (колено) — это фасонная часть, которая меняет направление воздушного потока на заданный угол, чаще всего 90 или 45 градусов, хотя встречаются и отводы с произвольным углом поворота. Стандартный жесткий отвод изготавливают с радиусом поворота 150 мм: отводы на 90 градусов ставят там, где нужно плавно развернуть трассу по горизонтали или вертикали, а на 45 градусов ставят тогда, когда достаточно частичного, более плавного поворота. Для гибких воздуховодов отдельно делают гофрированные отводы: их изгибают на специальном станке методом холодной деформации, а угол изгиба задают расстоянием между гофрами и их числом.

Тройник — это фасонный элемент для разветвления потока: он либо делит один поток на два, либо, наоборот, объединяет два потока в один. Для круглых сечений различают прямой тройник с ответвлением под 90 градусов, угловой с ответвлением под 30, 45 или 60 градусов, тройник-компас (Y-образный, с небольшим отклонением от центральной оси) и переходной тройник для соединения воздуховодов разного диаметра. У прямоугольных тройников деление другое: равнопроходные, где сечение по стволу не меняется, и переходные, где меняется, а конструктивно они бывают с полками высотой от 50 мм или с радиусным скруглением от 120 мм. Крестовина работает по тому же принципу, что и тройник, но дает сразу два ответвления от магистрали вместо одного.

Принципиальная разница круглой и прямоугольной номенклатуры не в перечне типов, а в самой геометрии детали: у круглого фасонного элемента параметр всего один, диаметр, а у прямоугольного их два, стороны А и В, причем эти стороны могут быть асимметричны друг относительно друга. Из-за этого для прямоугольных тройников и переходов важно указывать не только размеры сторон, но и их соотношение, чего у круглых элементов в принципе не требуется.

Переход — это фасонная часть, которая соединяет воздуховоды разных диаметров или разной формы сечения, включая переход с прямоугольного сечения на круглое. Круглый центральный переход сужается или расширяется симметрично по оси, а односторонний переход меняет сечение только с одной стороны изделия: такой вариант ставят там, где по одному из бортов трассы есть ограничение по месту, например у стены или под потолком. Изготавливают переходы из оцинкованной стали толщиной 0,5-1,0 мм или из нержавейки марок AISI 304, 316, 321, 430 толщиной 0,5-0,8 мм.

Отдельно стоит сказать про врезку: узел, который часто путают с тройником, хотя решает другую задачу. Врезка — это способ подключить ответвление к магистрали, не разбирая уже смонтированную систему: тройник ставят заранее, на этапе сборки трассы, а врезку можно установить в готовый, работающий воздуховод, просто прорезав отверстие в нужном месте и закрепив деталь. Круглая врезка может выступать началом ответвления на прямоугольном канале, прямоугольная монтируется и на круглые, и на прямоугольные шахты, а врезка-седло идет только на круглые элементы.

Завершают набор заглушки и соединительные детали. Заглушка полностью повторяет сечение воздуховода и герметично закрывает конец магистрали, защищая систему от пыли и влаги с открытого торца: прямоугольную заглушку делают из оцинкованной стали толщиной 0,5-1,2 мм и крепят болтами или саморезами. Ниппель и муфта соединяют прямые участки друг с другом по той же логике, что и в спирально-навивных трубах: ниппель вставляется внутрь стыка, муфта надевается снаружи. Материал фасонных изделий всегда подбирают под материал магистрали: для металлических систем это оцинкованная сталь толщиной 0,4-1,2 мм или нержавейка тех же марок, что и у прямых участков, а для пластиковых воздуховодов производители выпускают отдельные пластиковые фитинги тех же типоразмеров. Соответствие профильным ГОСТ и СП производители обычно заявляют в паспорте изделия, а конкретные пункты нормативов лучше уточнять напрямую у поставщика под ваш проект.

На практике именно фасонные изделия, а не прямые участки, чаще всего становятся слабым местом системы, если их подбирают на глаз. Неверно подобранный переходник дает лишнее сопротивление на стыке, а тройник или отвод не того типа заставляет поток идти по невыгодной траектории, и оба эффекта заметны в итоговом шуме и производительности вентилятора куда сильнее, чем сама марка стали магистрали. Поэтому при заказе фасонных изделий стоит сразу указывать поставщику не только диаметр или размеры сторон, но и тип узла: равнопроходный или переходной, с полками или с радиусом, круглый центральный переход или односторонний.

Как выбрать воздуховод под задачу: сравнительная таблица

Систему по давлению делят на три класса: низкое давление: до 900 Па; среднее: от 900 до 2000 Па; высокое: более 2000 Па. Это отраслевая, а не строго нормативная классификация, но по ней ориентируются при выборе оборудования и толщины материала: чем выше давление в сети, тем жестче требования к прочности и герметичности швов воздуховода.

Класс давления и класс герметичности: это два разных параметра, и путать их не стоит. СП 60.13330.2020 (таблица М.1) отдельно нормирует классы герметичности A, B и C с привязкой к перепаду давления на стыке: класс A применяют при перепаде не более 150 Па, класс B при перепаде более 150 Па, а класс C при перепаде более 1500 Па.

Предельные статические давления по классам такие: класс A выдерживает 500 Па и на приток, и на разрежение, класс B держит 1000 Па при избыточном давлении и 750 Па при разрежении, а классы C и D переходят уже на 2000 и 750 Па соответственно. На практике для рядового жилого объекта хватает класса A, а классы B и C берут под системы с более высоким расчетным давлением или там, где к герметичности предъявляют повышенные требования, например в чистых помещениях.

Дальше идет практический алгоритм. Для жилых и офисных объектов, где давление в сети низкое, а на первый план выходят эстетика и компактность, типовой выбор: оцинкованные прямоугольные или круглые воздуховоды и пластиковые короба для бытовой вытяжки. Прямоугольную форму в таких проектах предпочитают именно из-за простоты скрытого монтажа под подвесным потолком, даже понимая аэродинамический проигрыш круглому сечению. Для промышленных объектов и агрессивных сред (высоких температур, влажности, химически активных примесей) отраслевая рекомендация обратная: переходить с оцинковки на более стойкие материалы, алюминий или нержавейку, а среди пластиков выбирать полипропилен или ПВДФ вместо ПВХ. Для случаев с ограниченным пространством, обходом препятствий или подключением подвижного и вибрирующего оборудования подходят гибкие воздуховоды, но именно как соединительный, а не магистральный элемент сети.

По деньгам позиции распределяются предсказуемо, и это тоже стоит учитывать при выборе, а не только характеристики материала. Оцинкованная сталь при сравнимом сечении остается самым доступным вариантом среди жестких материалов, пластик обычно сопоставим с оцинковкой или чуть отличается от нее в зависимости от диаметра и производителя, а нержавеющая сталь идет с заметной наценкой, порядка 2-2,3 раза дороже оцинковки той же толщины. Специализированные гибкие воздуховоды, термостойкие и химически стойкие модели, тоже стоят заметно больше обычных серий АЛ и МЕ: переплата здесь оправдана только тогда, когда особые свойства материала реально нужны по условиям объекта, а не берутся с запасом на всякий случай.

Если сечение уже посчитано и остается только определиться с материалом и формой, эта таблица закрывает основную часть решения. Когда сечение еще не определено, начинать стоит с общего расчета воздуховодов: там разобрано, как связать расход воздуха, скорость потока и диаметр или размер сторон канала в одну формулу.

Монтаж и типичные ошибки при выборе воздуховодов

Часть ошибок повторяется на объектах независимо от типа воздуховода, и почти все они сводятся к трем группам.

1. Заниженное сечение. Слишком узкий канал разгоняет поток и повышает аэродинамическое сопротивление, из-за чего вентилятор начинает работать с перегрузкой и теряет ресурс, а на стыках и в зауженных участках возникает лишняя турбулентность и шум. Ориентир по скорости для бытовых систем: 3-5 м/с в магистральных каналах, 1-3 м/с в ответвлениях к решеткам. Резкую смену сечения лучше не делать вообще, а наращивать его постепенно, с углом расширения не больше 15 градусов. Подробный разбор сечений и диаметров под конкретный расход есть в статье про размеры воздуховодов, а если нужно быстро прикинуть площадь сечения по готовым таблицам, для этого есть расчет площади воздуховодов.
2. Несовместимые соединения при стыковке разных типов. У пластика и металла разные коэффициенты теплового расширения, поэтому при жестком прямом соединении в месте стыка со временем могут появиться зазоры, особенно если стык расположен в зоне перепада температур: например, на переходе из теплого помещения на чердак или улицу. Решение простое: короткая гибкая вставка между пластиковым и металлическим участком. Общий принцип такой: собирать трассу из однородных материалов там, где это возможно, а смешение оставлять только в точках перехода с обязательной герметизацией шва.
3. Экономия на толщине металла в агрессивной среде. Тонкий металл держит форму хуже и быстрее теряет защитный ресурс там, где среда действительно агрессивна: правильный ход: переходить на более стойкий материал, а не снижать толщину стандартного оцинкованного листа.

Все три ошибки объединяет одно: их дешевле предотвратить на этапе проекта, чем исправлять после монтажа. Заниженное сечение почти всегда всплывает не сразу, а через несколько месяцев эксплуатации, когда владелец замечает лишний шум или слабую тягу и начинает искать причину не там, где она на самом деле находится.

Отдельно для гибких воздуховодов есть своя частая ошибка монтажа: перегибы и заломы. Заломы уменьшают сечение канала и создают локальную турбулентность, из-за чего система работает с повышенной нагрузкой, а нерастянутый, собранный «гармошкой» участок создает заметно более высокое сопротивление, чем полностью распрямленный. Крепить гибкий воздуховод хомутами стоит с шагом 1-1,5 метра, а провисания между точками крепления избегать: они создают дополнительное сопротивление и место, где скапливается конденсат. Стыки гибкого воздуховода с фасонными элементами и решетками нужно проклеивать армированной алюминиевой лентой: обычный скотч герметичность стыка не держит. Про монтаж жестких воздуховодов: крепление, соединение узлов, типовые ошибки, подробно рассказано в статье про монтаж воздуховодов.

Часто задаваемые вопросы

Чем гибкий воздуховод отличается от спирального? Материалом и жесткостью. Гибкий сделан из фольги или пленки на проволочном каркасе, гнется и компенсирует смещения оборудования, но создает заметно больше аэродинамического сопротивления. У спирального все наоборот: жесткая металлическая труба с фальцевым швом держит форму сама, дает меньшее сопротивление и подходит для длинных магистральных трасс, а не только для короткого соединительного участка.

Можно ли соединять разные типы воздуховодов между собой? Да, через переходники и фасонные изделия, но с оговорками. При соединении пластика и металла нужно учитывать разницу в тепловом расширении и ставить короткую гибкую вставку в зоне перепада температур, а в остальных случаях собирать трассу из однородных материалов и герметизировать именно точку перехода.

Какой воздуховод дешевле: пластиковый или оцинкованный? Однозначного ответа нет: цена зависит от диаметра, толщины материала и конкретного поставщика, а прямое сравнение пластика с оцинковкой лучше уточнять по актуальному прайсу под ваше сечение. Точно известно другое: нержавеющая сталь при сравнимой толщине обходится примерно в 2-2,3 раза дороже обычной оцинковки, поэтому переход на нержавейку имеет смысл именно там, где ее коррозионная стойкость реально нужна, а не по умолчанию.

Есть ли отдельный ГОСТ на пластиковые вентиляционные воздуховоды? Единого действующего стандарта, аналогичного ГОСТ 14918 для оцинкованной стали, для пластиковых воздуховодов не существует. Требования к конкретному изделию устанавливает производитель в технических условиях, поэтому перед заказом крупной партии стоит запросить паспорт или ТУ у конкретного поставщика, а не искать единый номер ГОСТ на этот вид продукции.

Нужна ли теплоизоляция гибкому воздуховоду? Зависит от того, есть ли разница температур между воздухом внутри канала и окружающим воздухом. Если гибкий воздуховод идет в отапливаемом помещении и температура внутри и снаружи канала близка, обычной неизолированной модели серии АЛ или МЕ достаточно. Если же речь про систему кондиционирования, где по каналу идет холодный воздух через теплое помещение, или про участок на чердаке и в другом неотапливаемом пространстве, на стенке воздуховода будет образовываться конденсат, и здесь уже нужна теплоизолированная модель с утеплителем из полиэфирного волокна.

Что в итоге

Универсального воздуховода не существует, и выбор всегда идет от задачи, а не от привычки монтажника. Гибкий берут ради компенсации смещений и обхода препятствий на коротком участке, пластиковый берут ради влаго- и химстойкости на вытяжках и умеренно агрессивных средах, спиральный берут ради герметичности и минимума стыков на длинной магистрали, а оцинкованный жесткий остается рабочей лошадкой для большинства жилых и офисных объектов. Материал среды, температура, доступное пространство под монтаж и бюджет: вот четыре параметра, которые и определяют итоговый набор типов на конкретном объекте, обычно не один, а сочетание нескольких.

На практике почти любая система собирается из двух-трех типов сразу, и это не компромисс, а нормальная инженерная логика: магистраль одним материалом, соединительные узлы другим, фасонные изделия под оба. Если на этапе выбора материала у вас уже есть готовый расчет расхода воздуха и сечения, дальше остается сверить его с этой статьей и таблицей выше и подобрать конкретные позиции под диаметры вашей системы.
