Смесительный узел калорифера вентиляции: устройство, схема и принцип работы

Калорифер без смесительного узла — это батарея без термостата: греет, как получится, и размораживается при первом же морозе с отключением циркуляции. По нашему опыту с такими объектами, разморозка калорифера случается почти всегда по одной и той же причине: узел обвязки либо не поставили вообще, либо собрали неправильно. Разбираемся, из чего состоит смесительный узел, как работают схемы с двух- и трехходовым клапаном и как подобрать узел под конкретный калорифер.

Что такое смесительный узел и зачем он нужен приточной установке

Смесительный узел, или СВУ, — это готовый гидравлический модуль обвязки водяного калорифера приточной установки. В его составе регулирующий клапан с электроприводом, циркуляционный насос, обратный клапан, балансировочный клапан и запорно-измерительная арматура: шаровые краны, фильтр, термоманометры.

Узел решает сразу три задачи, и терять из виду ни одну нельзя. Первая: регулирование, клапан подмешивает горячую воду к остывшей, чтобы держать нужную температуру приточного воздуха. Вторая: защита калорифера от размораживания зимой, через теплообменник постоянно идет теплоноситель, даже когда клапан почти закрыт. Третья: балансировка, узел настраивает и удерживает расчетный расход теплоносителя через калорифер.

Без узла остается только термостат с прямым включением насоса, и на морозе такая схема не спасает: расход через калорифер либо скачет, либо вовсе прерывается при остановке насоса на обслуживание. Именно смесительный узел превращает калорифер из куска трубы с ребрами в управляемый теплообменник. Дальше разберем, из чего он состоит и как выбрать схему под конкретный объект.

Смесительный узел для вентиляции и для теплого пола: в чем разница

По широкому запросу «насосно-смесительный узел» в выдаче в основном всплывают узлы для теплого пола, и это не тот же прибор, что нужен вентиляции. Узел теплого пола рассчитан на низкий температурный график: максимум обычно не выше 55 °C, рабочий диапазон 35–45 °C. Он понижает температуру первичного контура и держит ее стабильной во вторичном, а термочувствительный элемент привода в типовой комплектации стоит после насоса.

Узел калорифера вентиляции работает с более горячим теплоносителем прямо из теплосети или котельной, поэтому и клапан, и арматура у него рассчитаны на другой температурный режим. А главное отличие не в цифрах, а в задаче: калорифер обдувается холодным уличным воздухом напрямую и выхолаживается быстро, значит и защита от замерзания у его узла должна срабатывать быстрее, чем у инерционного контура стяжки теплого пола.

В отрасли один и тот же прибор для калорифера называют по-разному: смесительный узел, узел обвязки, узел регулирования, встречается и название гидроузел. А вот «узел подмеса» чаще обозначает не весь прибор целиком, а конкретную линию байпаса внутри схемы, поэтому в заказе точнее указывать полное название, чем полагаться на то, что все термины взаимозаменяемы.

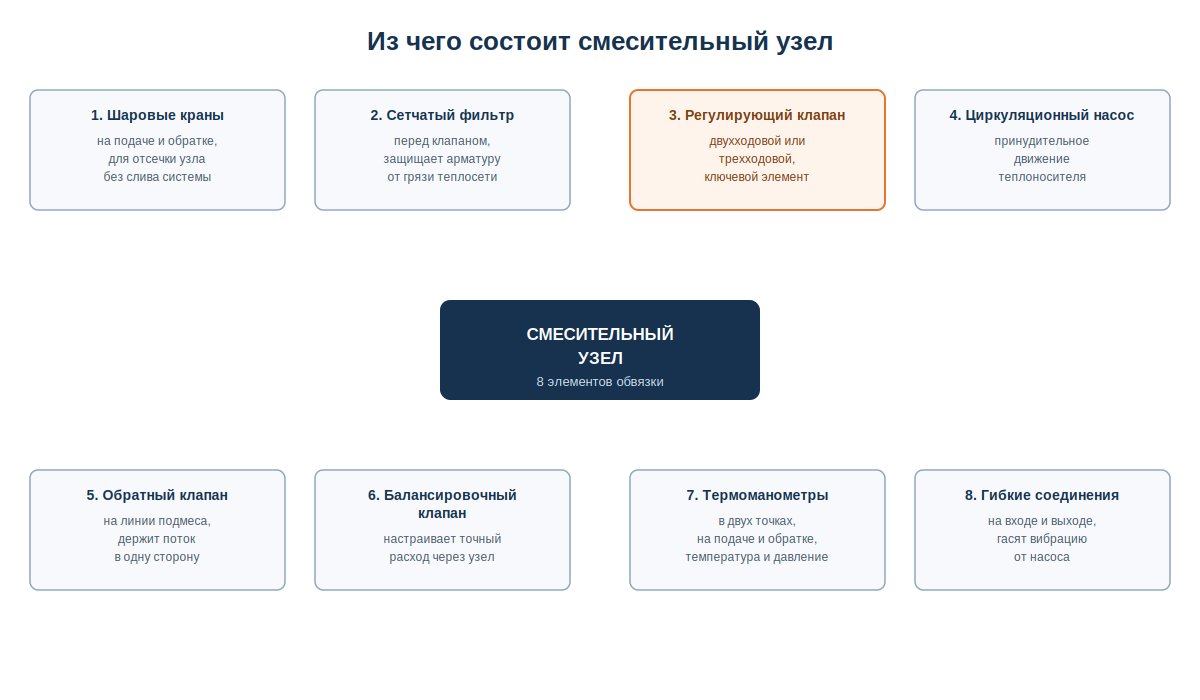

Из чего состоит смесительный узел

По ходу воды у типового узла восемь элементов. Запорные шаровые краны стоят на входе и выходе обвязки, чтобы можно было отсечь узел для обслуживания без слива всей системы. Дальше сетчатый фильтр перед регулирующим клапаном: без фильтра в клапан и калорифер летит вся грязь из теплосети, и первым от этого страдает именно клапан. Дальше идет сам регулирующий клапан, двухходовой или трехходовой: это ключевой элемент обвязки, разберем его отдельно ниже.

Циркуляционный насос обеспечивает принудительное движение теплоносителя, а без него узел работать не будет вообще ни в одной из схем. Обратный клапан стоит на линии подмеса и не дает теплоносителю пойти в обратную сторону при перепадах давления. Балансировочный клапан настраивает точный расход через узел, термоманометры стоят в двух точках, на подаче и обратке, и показывают, что происходит с температурой и давлением. Гибкие соединения на входе и выходе компенсируют вибрацию от насоса.

Отдельно стоит обратный клапан на линии подмеса: он мельче остальных элементов узла, но именно его отсутствие или неправильная установка чаще всего всплывает при разборе нестабильной работы обвязки.

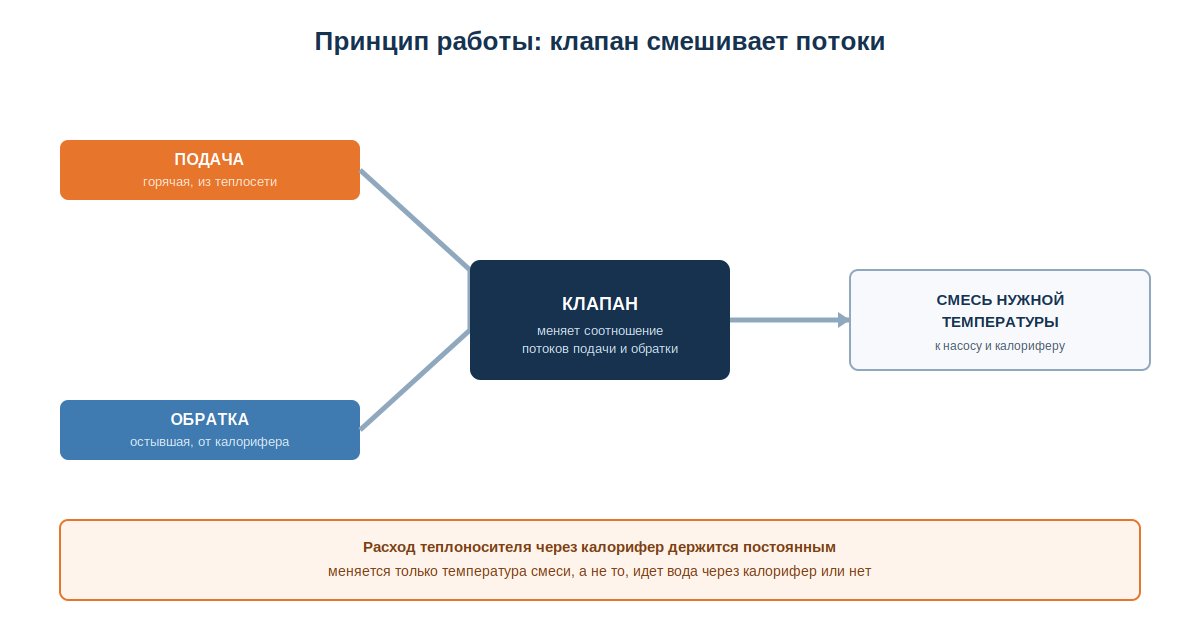

Принцип работы смесительного узла

В основе узла лежит одна и та же физика независимо от типа клапана: калорифер греется при постоянном расходе теплоносителя, а нужная температура готовится подмесом остывшей обратки к горячей подаче. При полностью открытом клапане через калорифер идет практически чистая подача, а при полностью закрытом клапан пропускает почти одну обратку, и между этими крайностями клапан плавно смешивает оба потока.

Регулируется именно температура смеси, а не то, идет вода через калорифер или нет. Это подтверждают и практикующие инженеры-наладчики: при любом положении регулирующего клапана через калорифер циркулирует постоянный расход, просто с разной температурой. Именно на этом принципе держится защита от размораживания: калорифер не остается без теплоносителя, даже когда автоматика почти полностью закрывает клапан по сигналу датчика температуры воздуха.

На практике эту физику реализуют двумя разными схемами клапана, и они не взаимозаменяемы: у двухходовой количество проходящей через магистраль воды переменное, а у трехходовой расход через сам калорифер постоянный всегда. Разберем обе по отдельности.

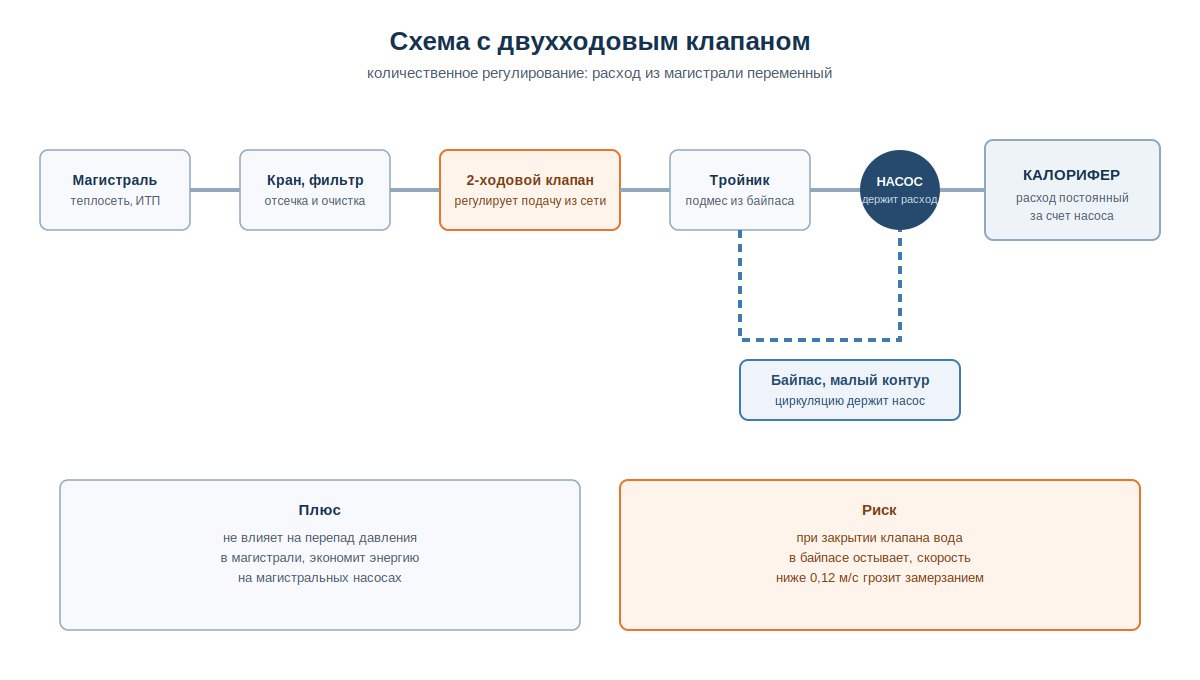

Схема с двухходовым клапаном

Двухходовой клапан стоит на подающей линии от теплосети или котельной и регулирует расход горячего теплоносителя из внешней магистрали: в открытом положении пропускает подачу, в закрытом перекрывает ее. Циркуляция через сам калорифер при этом держится не клапаном, а насосом по малому контуру, байпасу. Такой принцип называют количественным регулированием, потому что температура зависит от объема пропущенного теплоносителя.

Схема применяется в зависимых системах теплоснабжения от ИТП или котельной с постоянным перепадом давления на вводе, для калориферов мощностью примерно 5–200 кВт. Плюс схемы: она не влияет на перепад давления в общей магистрали, а расход первичного контура снижается пропорционально нагрузке, что экономит энергию на магистральных насосах. По опыту практикующих инженеров, двухходовые узлы массово стоят и на крупных объектах с большими установками, так что это не только решение для маленьких калориферов.

Минус в другом: при закрытии клапана вода в байпасе постепенно остывает, поскольку контур не подпитывается горячей водой, и это замедляет выход калорифера на мощность после простоя. Здесь же кроется и главный риск: если расход через сам калорифер падает ниже расчетного, скорость теплоносителя в трубках снижается, а безопасный диапазон для защиты от замерзания составляет 0,12–0,2 м/с. На практике инженеры дополнительно подстраховываются: оставляют клапан открытым на ночь, когда установка выключена и насос с вентилятором остановлены, чтобы снизить риск случайного размораживания.

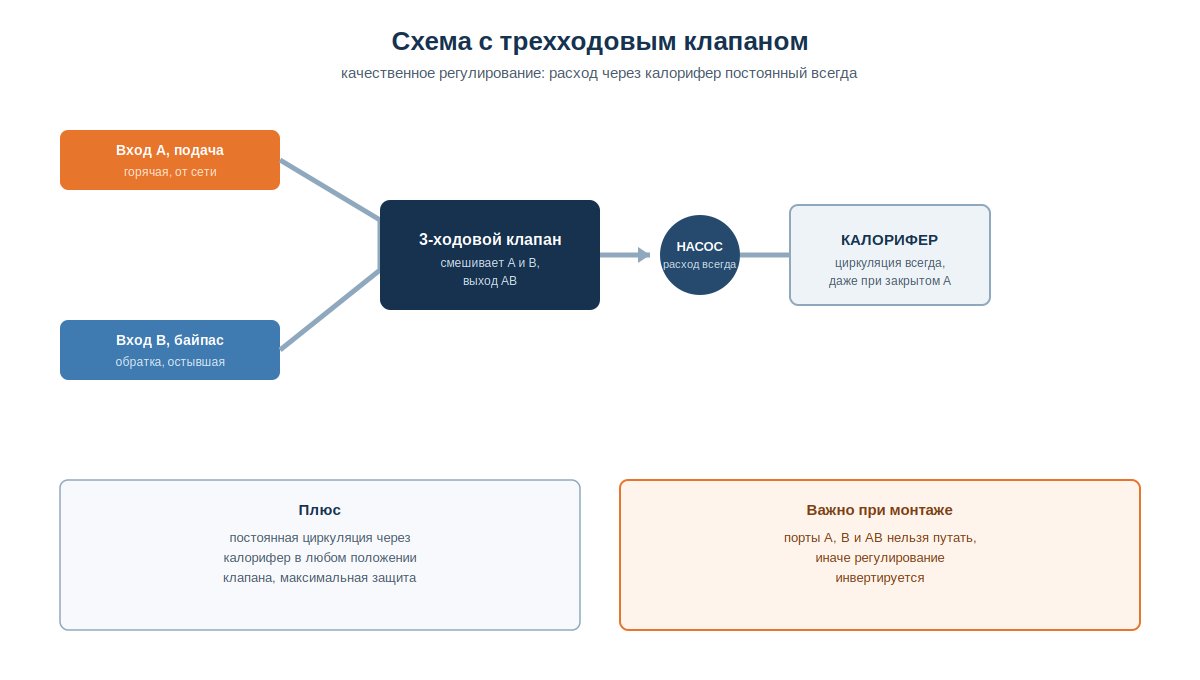

Схема с трехходовым клапаном

У трехходового клапана три патрубка: вход A для горячей подачи, вход B для байпаса или обратки и общий выход AB к насосу и калориферу. Клапан плавно меняет соотношение потоков A и B, а расход через калорифер держится постоянным при любом положении штока: меняется только температура смеси. Такой принцип называют качественным регулированием, в отличие от количественного у двухходовой схемы.

Трехходовая схема применяется в независимых системах теплоснабжения, для крупных калориферов от 100 кВт, где важна равномерность прогрева теплообменника, и в системах с переменным перепадом давления на вводе. Отдельно ее рекомендуют при повышенных требованиях к защите от разморозки: тепловые завесы, калориферы в зонах с наружной температурой ниже −25 °C. Один из производителей формулирует правило жестче: для калорифера вентиляции при отрицательных наружных температурах ставить только трехходовой, а двухходовой оставлять для систем без риска замерзания, вроде фанкойлов и радиаторного отопления. На практике грань не такая жесткая: та же компания в детальной инструкции по-прежнему допускает двухходовую схему с байпасным насосом и для вентиляции, просто с чуть меньшим запасом надежности.

Ключевое преимущество трехходовой схемы — это постоянная циркуляция через сам калорифер в любом положении клапана, а значит и максимальная защита от разморозки. Дополнительно такой узел проще по автоматике: клапан работает от одного привода без сложной логики переключения насоса. Есть и минус: постоянный расход в первичном контуре независимо от нагрузки, а значит дополнительная нагрузка на магистральные насосы, особенно если на одной теплосети сидит много потребителей.

Двухходовой или трехходовой узел: что выбрать

Обе схемы рабочие, и выбор чаще определяется не размером объекта, а типом теплоснабжения и требованиями к защите от замерзания.

Стоимость готового узла по двум схемам ощутимо не различается: разница уходит не в клапан, а в состав обвязки. У трехходовой схемы чуть сложнее сам клапан, у двухходовой добавляется байпас с балансировочным клапаном. Ориентироваться на цену клапана как на решающий фактор смысла нет, решает тип теплоснабжения объекта.

Как подобрать смесительный узел по параметрам калорифера

Подбор начинается с расчета расхода теплоносителя. Формула простая: G = Q / (1,163 × ΔT). Здесь Q означает тепловую мощность калорифера в кВт, ΔT означает разницу температур подачи и обратки в °C, а коэффициент 1,163 отражает объемную теплоемкость воды. Для калорифера 50 кВт при графике 80/60 °C получаем G = 50 / (1,163 × 20) ≈ 2,15 м³/ч. Точный расчет мощности и температурного графика самого калорифера подробно разобран в статье про расчет и подбор калорифера, здесь берем готовые цифры оттуда.

Дальше по расходу считают пропускную способность клапана: Kvs = G / √ΔP, где ΔP означает располагаемый перепад давления на клапане в барах. Для практического запаса берут расчетное значение Kvs, умноженное на 1,3–2,0, и округляют до ближайшего большего стандартного значения ряда: 1,0; 1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40 м³/ч и дальше. Диаметр подключения клапана определяется не диаметром трубопровода, а расчетным Kvs, и путать эту последовательность нельзя: сначала считают Kvs по расходу, потом по Kvs подбирают DN.

Для температурного графика 80/60 °C есть ориентировочная таблица соответствия мощности и параметров узла:

При другом температурном графике расход пересчитывается заново по формуле выше, таблица дана именно для 80/60 °C. Практикующие инженеры отдельно предупреждают: Kvs, указанный производителем для готового узла целиком, иногда посчитан с учетом сопротивления всей обвязки без самого клапана, а не по клапану отдельно, и в этом случае реальный запас на регулирование оказывается меньше заявленного. Если под расчет проще взять готовое решение, а не собирать узел из отдельных элементов, у Zonda в каталоге есть готовые смесительные узлы разных типоразмеров под разные калориферы.

Защита калорифера от замерзания

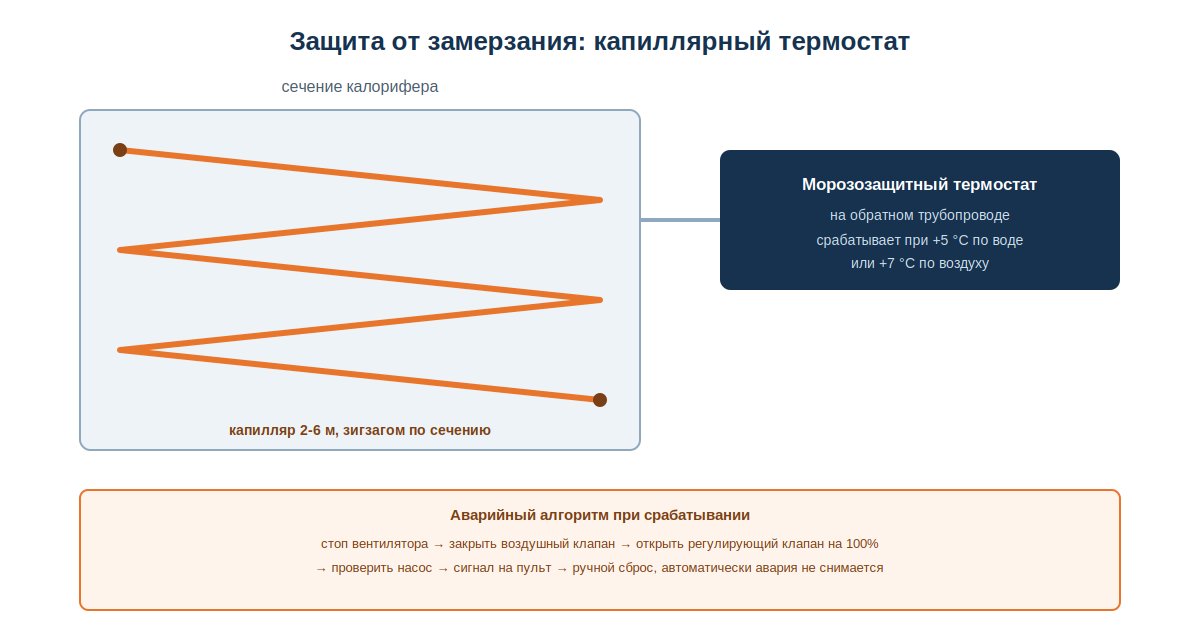

Основной элемент защиты — это капиллярный морозозащитный термостат. Он ставится на обратном трубопроводе из калорифера или на поверхности теплообменника, а капилляр длиной 2–6 м прокладывается зигзагом по сечению калорифера. Термостат срабатывает, если температура в любой точке капилляра падает ниже уставки: типичное значение +5 °C по обратной воде или +7 °C по воздуху.

При срабатывании термостата контроллер выполняет фиксированную последовательность, и отклоняться от нее нельзя. Останавливает вентилятор приточной установки, закрывает воздушный клапан, открывает регулирующий клапан обвязки на 100 % для максимального протока горячей воды, проверяет работу циркуляционного насоса и подает аварийный сигнал на диспетчерский пульт. Авария не снимается автоматически: нужен ручной сброс после осмотра. Есть и дополнительный уровень защиты: привод воздушного клапана с возвратной пружиной. При отключении питания пружина закрывает клапан за 30–90 секунд, перекрывая поступление холодного воздуха на калорифер.

Есть и отдельный способ защиты: теплоноситель с гликолем как самостоятельная мера от замерзания. При 30 % концентрации этиленгликоля температура замерзания раствора опускается примерно до −14…−15 °C, а при 40 % уже около −25 °C. Но универсального предела концентрации для всех узлов нет: у одного из проверенных серийных изделий производитель прямо ограничивает применение раствора концентрацией не более 30 %, а не привычные 40 %, так что предел всегда нужно смотреть в паспорте конкретного узла, не в общих таблицах из интернета. Отдельно снизить нагрузку на калорифер и сам смесительный узел помогает рекуператор: он подогревает приточный воздух теплом вытяжки еще до калорифера, и узлу остается догревать меньший перепад температур.

Монтаж смесительного узла

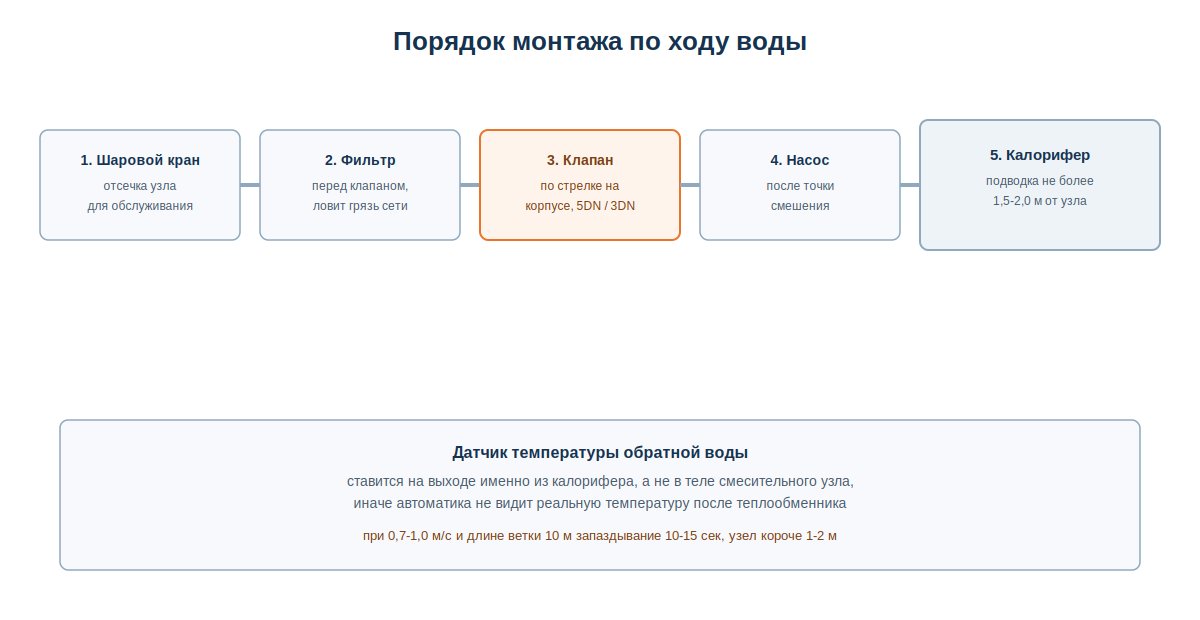

Порядок элементов по ходу воды фиксированный. Для двухходовой схемы: шаровой кран, фильтр, двухходовой клапан, обратный клапан, тройник с подмесом из байпаса, насос, калорифер. Для трехходовой: шаровой кран, фильтр, вход A клапана с байпасом на входе B, выход AB, насос, калорифер. Насос в обеих схемах ставится после точки смешения, на подаче к калориферу, а не до нее.

Направление потока через клапан должно строго соответствовать стрелке на корпусе, а до клапана и после него нужен прямой участок трубопровода не менее 5×DN и 3×DN соответственно, иначе поток на входе в клапан нестабилен. Порты у трехходового клапана подписаны буквами A, B и AB, и перепутать их при монтаже довольно легко: система при этом продолжает как будто работать, но регулирование инвертируется, и при сигнале на нагрев клапан фактически охлаждает.

Расстояние узла от самого калорифера тоже нормируется: не более 1,5–2,0 м. Чем длиннее подводка, тем больше запаздывание между командой клапана и приходом нужной температуры в калорифер, а при риске замерзания счет идет на секунды. Практикующие инженеры на форумах дают физическое обоснование: при скорости воды около 0,7–1,0 м/с и длине ветки в 10 м запаздывание составляет 10–15 секунд, так что типовая длина узла не должна превышать один-два метра. Датчик обратной воды при этом ставят на выходе именно из калорифера, а не в теле самого узла, иначе автоматика не видит реальную температуру после теплообменника. Подробнее о том, где смесительный узел размещают в общей схеме отопления объекта, читайте в статье про проектирование отопления и вентиляции.

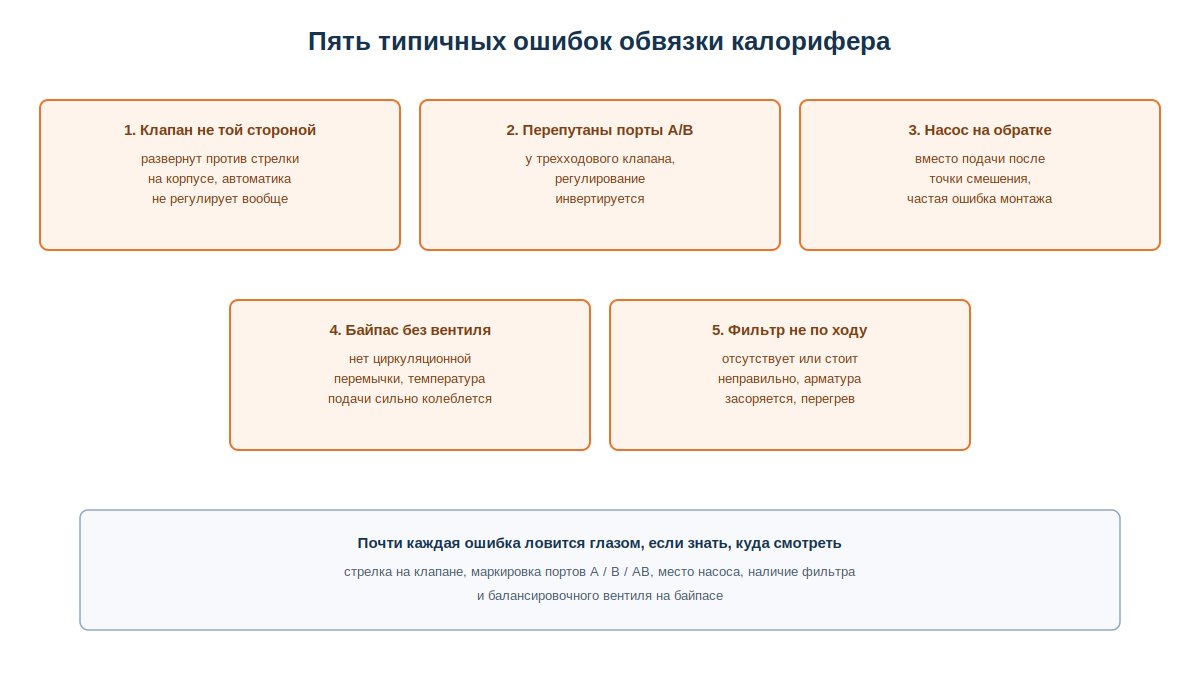

Типичные ошибки обвязки калорифера приточной установки

На объектах эти ошибки повторяются из года в год, и почти каждая ловится глазом, если знать, куда смотреть.

• Клапан развернут не той стороной по потоку. Встречается на объектах чаще, чем кажется: клапан внешне стоит на месте, но в автоматическом режиме узел либо не регулирует вообще, либо ведет себя странно. Проверяется по стрелке на корпусе клапана и совпадению с направлением потока по проекту.
• Перепутаны порты трехходового клапана. Если подачу и байпас подключили не в те патрубки A и B, регулирование инвертируется: клапан греет там, где должен охлаждать, и наоборот. Внешне узел работает, поэтому ошибку находят не сразу, а по жалобам на нестабильную температуру.
• Насос стоит не на своем месте, например на обратке вместо подачи после точки смешения. Такое размещение встречается на объектах достаточно часто, чтобы считаться типичной, а не редкой ошибкой монтажников.
• Байпас отсутствует или не отрегулирован дозирующим вентилем. Без него при постоянно закрытом трехходовом клапане температура подачи на входе в теплообменник может сильно колебаться, а не держаться на расчетном уровне.
• Фильтр отсутствует или стоит не по ходу воды. Экономия на фильтре-грязевике оборачивается засором регулирующей арматуры, после чего теплообменник переходит в режим постоянного нагрева вместо управляемого.

FAQ

Чем смесительный узел для вентиляции отличается от узла для теплого пола?

Температурным графиком и назначением: узел теплого пола работает с невысокой температурой 35–45 °C и держит ее стабильной в контуре стяжки, а узел калорифера вентиляции берет горячий теплоноситель прямо из теплосети и обязан быстро защищать калорифер от размораживания холодным уличным воздухом.

Какой клапан ставить, двухходовой или трехходовой?

Смотрите на тип теплоснабжения объекта и требования к защите от замерзания: для зависимой системы с постоянным перепадом давления обычно достаточно двухходовой схемы, для независимой системы, крупного калорифера или региона с сильными морозами надежнее трехходовая. Подробный разбор смотрите в таблице сравнения выше.

Нужен ли обратный клапан на линии подмеса?

Да, он входит в стандартный состав узла и не дает теплоносителю пойти в обратную сторону при перепадах давления между подачей и обраткой.

Как проверить, что защита от замерзания работает?

Проверяется срабатывание капиллярного термостата и весь аварийный алгоритм: остановка вентилятора, закрытие воздушного клапана, полное открытие регулирующего клапана и сигнал на диспетчерский пульт. Если хотя бы один шаг не выполняется, автоматику нужно донастраивать до отопительного сезона, а не после первого мороза.

Можно ли обойтись без узла на маленьких установках?

Нет: даже у калорифера мощностью 5 кВт есть свой расчетный расход теплоносителя и свой Kvs клапана, просто узел получается компактнее. Без обвязки регулирование и защита от замерзания вообще не работают, независимо от размера установки.

Что в итоге

Смесительный узел — это обязательный элемент обвязки любого водяного калорифера приточной установки, а не опция для крупных объектов. Двухходовая и трехходовая схемы решают одну задачу разными способами: количественным и качественным регулированием, и выбор между ними определяется типом теплоснабжения и требованиями к защите от замерзания, а не только мощностью калорифера. Подбор узла всегда идет от расчетного расхода и Kvs клапана, а не от диаметра трубы или цены комплекта. И отдельно стоит запомнить: большинство аварий с разморозкой калорифера — это не поломка оборудования, а ошибка монтажа или расчета на этапе обвязки.
