Решетки АДЛ: устройство щелевой решетки, размеры, монтаж и как выбрать исполнение

Заказчики часто присылают в переписке фото чужого сайта: «нужна вот такая решетка, АДЛ называется». И почти каждый раз выясняется, что у разных производителей под этой маркировкой скрывается своя комплектация: базовая модель одного бренда идет без регулировки, у другого уже с ней. Разберем, что за узел скрывается под индексом АДЛ у ЗОНДЫ конкретно, из чего он состоит и какое исполнение брать под вашу задачу.

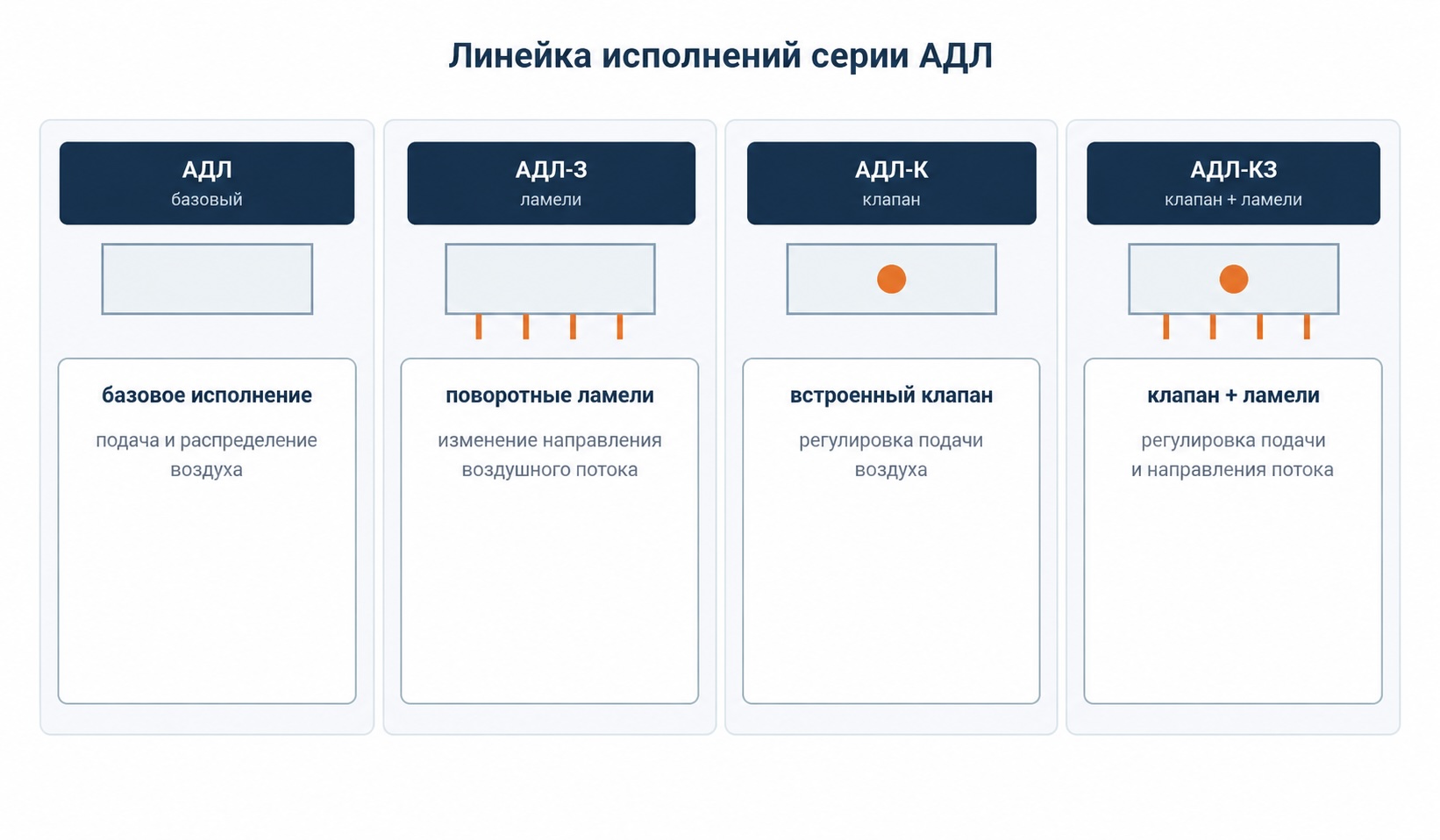

Решетки АДЛ — это щелевые линейные диффузоры: «щелевой» и «линейный» здесь синонимы, оба слова описывают один и тот же принцип раздачи воздуха узкими продольными щелями, а не одним широким проемом, как у обычной жалюзийной решетки. Секциями от 300 до 2000 мм их ставят как отдельным элементом, так и собирают в протяженную непрерывную линию вдоль потолка или стены. Серия ЗОНДА АДЛ выпускается в четырёх исполнениях: базовый АДЛ, АДЛ-К с клапаном регулировки подачи воздуха, АДЛ-З с поворотными ламелями и АДЛ-КЗ, совмещающий клапан и поворотные ламели. Разбираем каждую дальше в статье.

Что такое решетка АДЛ и где она стоит в линейке щелевых диффузоров

Щелевые диффузоры серии ЗОНДА АДЛ применяются для подачи и распределения воздуха в системах вентиляции и кондиционирования. Конкретное исполнение выбирается в зависимости от необходимости регулирования расхода и направления воздушного потока. Линейная раздача через узкие щели дает более равномерный и менее заметный на глаз поток, чем классическая решетка с крупными жалюзи, поэтому такие диффузоры часто ставят там, где важен внешний вид потолка или стены, а не только сам факт притока воздуха.

Регулировка потока у щелевых диффузоров устроена просто: в исполнениях с клапаном регулируется количество подаваемого воздуха, а в исполнениях с поворотными ламелями — направление воздушного потока. А у моделей без клапана щели фиксированы и рассчитаны на стабильный расход. По каталогу производителя четыре исполнений серии АДЛ отличаются друг от друга именно наличием регулирующего клапана и/или поворотных ламелей, а основные габариты, принцип монтажа и варианты подключения к воздуховоду у всей линейки общие. Дальше в статье разбираем каждое из четырех исполнений отдельно, с тем что известно по нему из карточки товара.

Прежде чем сравнивать решетки АДЛ разных сайтов, проверьте, что смотрите карточку именно того производителя, у которого собираетесь покупать: буквенный индекс «АДЛ» используют сразу несколько компаний на рынке, и расшифровка отличается. АДЛ является базовым исполнением. Регулировка подачи воздуха предусмотрена в АДЛ-К, а изменение направления потока — в АДЛ-З.  А у части других производителей базовая версия без клапана вообще, регулировку добавляет отдельный индекс. Дальше в статье используем только данные по каталогу ЗОНДЫ, без оглядки на чужую номенклатуру.

Подробнее о решетках вообще, всех типах и конструкциях, мы разбирали в общем обзоре вентиляционных решеток, а диффузоры и анемостаты как отдельный класс воздухораспределителей разобраны в отдельной статье. Здесь остановимся конкретно на серии АДЛ.

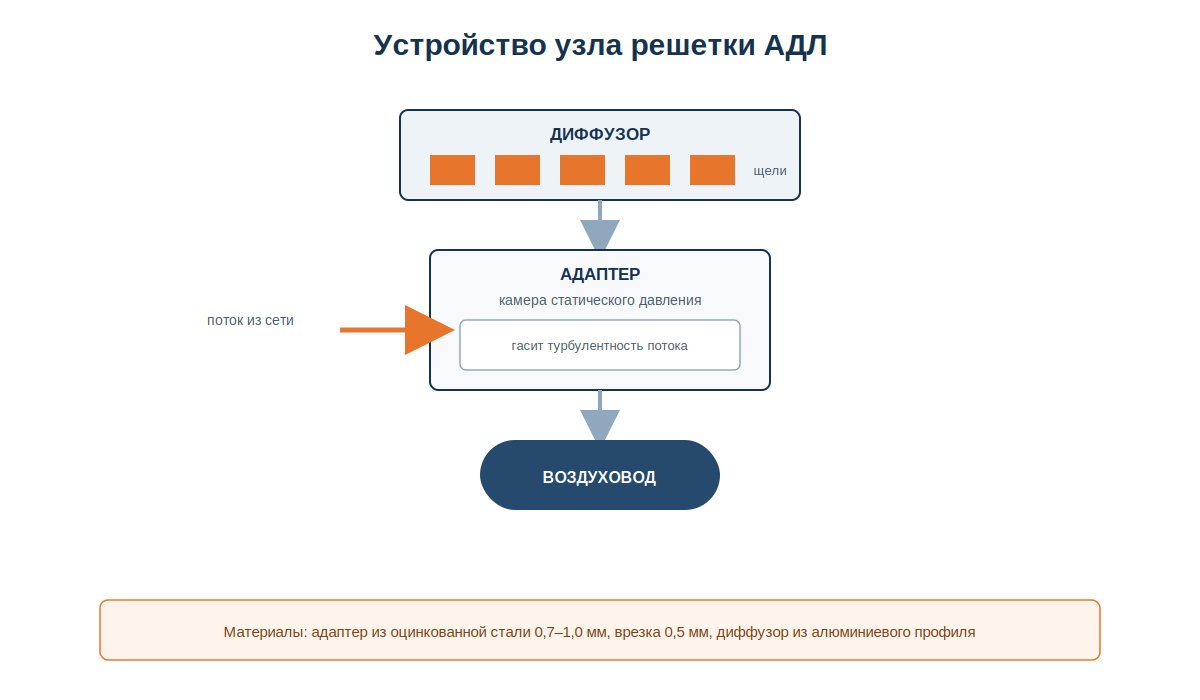

Устройство: диффузор и адаптер с камерой статического давления

Щелевой диффузор ЗОНДА АДЛ представляет собой самостоятельное воздухораспределительное устройство. В зависимости от исполнения он может комплектоваться клапаном регулировки подачи воздуха и/или поворотными ламелями. Для подключения к воздуховоду по запросу диффузор может комплектоваться адаптером — камерой статического давления. По каталогу серии в диффузоре может быть от 1 до 6 щелей, а стандартная номинальная длина одной секции составляет 300–2000 мм.

Адаптер используется для присоединения щелевого диффузора к системе воздуховодов. В зависимости от условий монтажа предусмотрены различные типы адаптеров и варианты расположения врезок.

Адаптеры серии АДЛ делают из оцинкованной листовой стали толщиной 0,7 или 1,0 мм, а сами врезки под подключение воздуховода изготавливают из стали 0,5 мм. По дополнительному запросу адаптер можно доукомплектовать регулирующим клапаном, шумопоглощающей изоляцией и одной или несколькими врезками, круглыми или прямоугольными.

Корпус диффузора изготавливается из алюминиевого профиля. В качестве защитно-декоративного покрытия применяется порошковая окраска. Стандартный цвет по технической документации 2026 года — RAL 9016 matt (матовый); по заказу возможно окрашивание в другие цвета каталога RAL Classic.

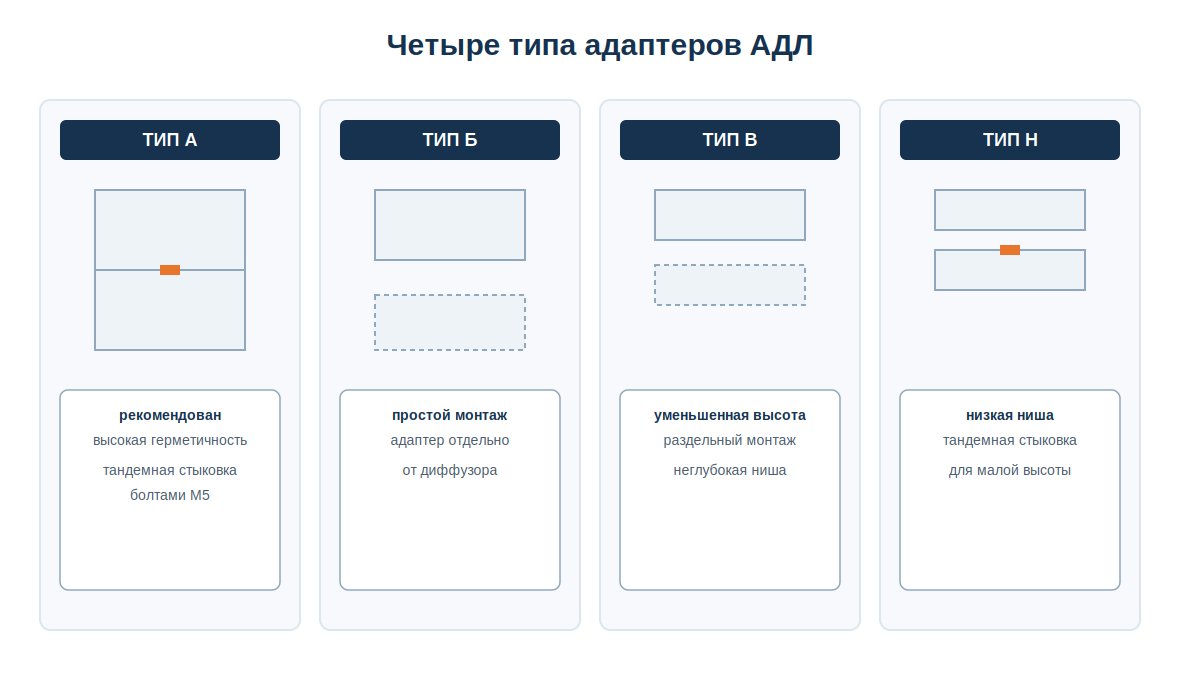

Четыре типа адаптеров: А, Б, В и Н

Под разные условия монтажа в серии предусмотрено четыре типа адаптера, и разница между ними не в размере диффузора, а именно в конструкции камеры и способе крепления.

Тип А — это рекомендованный производителем вариант. Он отличается высоким уровнем герметичности и позволяет стыковать соседние адаптеры в тандем, поэтому его чаще всего берут под протяженные линии из нескольких секций подряд. Тип Б спроектирован под простой монтаж: адаптер устанавливается отдельно от диффузора, что удобно, когда доступ к запотолочному пространству ограничен и удобнее сначала закрепить короб, а диффузор подвесить позже.

Тип В — для раздельного монтажа адаптера и диффузора; отличается малыми габаритами по толщине. Тип Н создан специально для малых по высоте запотолочных ниш и, как и тип А, допускает соединение нескольких адаптеров в тандем при сборке протяженной линии.

Между собой типы удобно запомнить по двум парам. Тип А и тип Н объединяет способность стыковаться в тандем, поэтому их выбирают под протяженные линии; тип Б и тип В объединяет раздельный монтаж адаптера и диффузора, и разница между ними только в требованиях к высоте ниши. Такое деление избавляет от необходимости держать в голове все четыре варианта разом: сначала решаете, нужна ли тандемная стыковка, потом смотрите на высоту пространства за отделкой.

Расположение врезки на адаптере тоже можно выбрать: сбоку, с торца или прямой врезкой в нижнюю часть короба. Врезка бывает круглой или прямоугольной, а в технической документации именно круглая указана как рекомендуемая: для нее проще подобрать стандартный переход на воздуховод. Врезка может быть круглой, прямоугольной либо прямоугольной с шинкой. Круглая врезка в технической документации обозначена как рекомендуемая. На практике прямоугольную врезку с шинкой чаще заказывают, когда магистральный воздуховод в проекте уже прямоугольный и переходить на круглый ради одной решетки не имеет смысла.

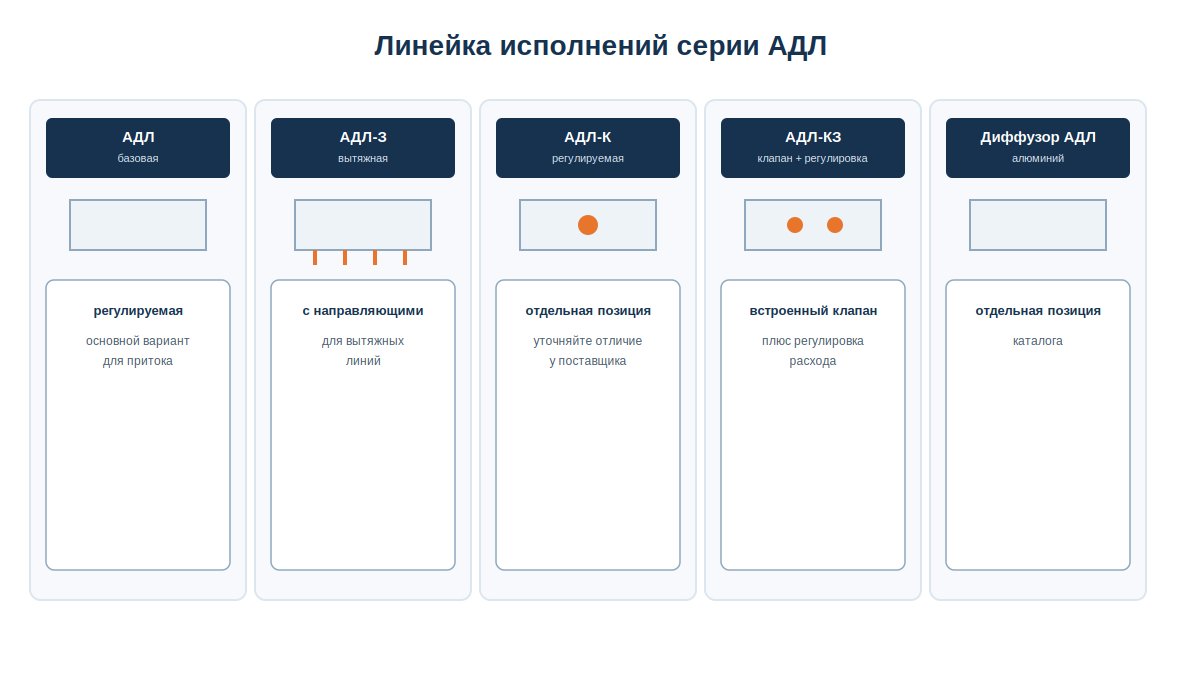

Линейка исполнений: четыре позиций серии АДЛ

В каталоге серии четыре товарных позиций, и у каждой свое назначение по карточке товара производителя. Коротко для навигации, а подробно с оговорками, где данных каталога не хватает, разбираем каждую позицию дальше в отдельном разделе.

Базовое исполнение АДЛ: регулируемая модель для притока

По карточке товара базовая позиция серии называется «Решетка щелевая регулируемая АДЛ», типоразмерный ряд от 500×48 (1 щель) до 2000×238 мм (6 щелей). Это единственная модель линейки, у которой в открытом каталоге есть развернутое инженерное описание конструкции: устройство камеры статического давления, все четыре типа адаптеров А/Б/В/Н, варианты подключения врезки. По остальным четырем позициям карточка короче, об этом честно скажем ниже.

Берите базовую АДЛ, если нужен приточный щелевой диффузор с регулировкой потока и нет причины смотреть на более специализированные исполнения линейки. При подборе смотрите на число щелей и длину секции под расчетный расход воздуха, а также на тип адаптера под глубину запотолочной ниши.

Карточка товара: ЗОНДА-АДЛ.

Исполнение АДЛ-З: вытяжной вариант с направляющими

По карточке товара это «Вытяжная решетка щелевая с направляющими АДЛ-З», габариты те же, что у базовой модели: от 500×48 до 2000×238 мм. Именно эта позиция линейки прямо заявлена производителем под вытяжку, за счет направляющих элементов внутри корпуса, которые задают направление вытяжного потока.

Берите АДЛ-З, когда линия работает на вытяжку, а не на приток: для симметричной по виду линии приток обычно оформляют базовой АДЛ или регулируемыми исполнениями, а вытяжку ведут именно этой позицией. Устройство направляющих на уровне чертежа открытая карточка не расписывает, так что при нестандартной конфигурации помещения уточняйте у поставщика.

Карточка товара: ЗОНДА-АДЛ-З.

Исполнение АДЛ-К: вторая регулируемая позиция линейки

Карточка называет ее так же, как базовую модель: «Решетка щелевая регулируемая АДЛ-К», с теми же габаритами 500×48–2000×238 мм. Честно предупредим: по открытым данным каталога конструктивную разницу между базовой АДЛ и АДЛ-К до конца не восстановить: обе заявлены регулируемыми, а чем именно они отличаются друг от друга (например, типом регулирующего элемента), карточка не поясняет.

При выборе между ними не полагайтесь на одно название: если разница критична для проекта, поднимайте техническую документацию у поставщика или уточняйте напрямую перед заказом, а не берите позицию наугад по цене.

Карточка товара: ЗОНДА-АДЛ-К.

Исполнение АДЛ-КЗ: с клапаном и регулировкой

Карточка товара называет ее «Решетка вентиляционная щелевая с клапаном и регулировкой АДЛ-КЗ»: это единственная позиция линейки, где встроенный клапан расхода заявлен в самом названии, в дополнение к регулировке. Габариты те же 500×48–2000×238 мм.

Берите АДЛ-КЗ, если по проекту нужен именно встроенный клапан, а не только поворотные ламели: например, там, где расход по сезону или загрузке помещения нужно менять заметно и не эпизодически. При заказе можно дополнительно указать шумопоглощающую изоляцию и число врезок: эти опции доступны для адаптера независимо от исполнения диффузора.

Карточка товара: ЗОНДА-АДЛ-КЗ.

Диффузор АДЛ: отдельная алюминиевая позиция каталога

Эта позиция стоит в каталоге отдельной строкой, просто «Диффузор АДЛ», без указания регулировки или клапана в названии, с тем же типоразмерным рядом 500×48–2000×238 мм. По карточке подчеркнут алюминиевый корпус и защита от осадков, то есть акцент сделан на материал и долговечность, а не на функцию регулировки.

Берите эту позицию, если по спецификации проекта нужен диффузор именно в алюминиевом исполнении отдельным пунктом, а комплектацию адаптера (клапан, изоляция, нужное число врезок) уточняете и заказываете отдельно, раз в названии позиции она не зафиксирована.

Карточка товара: Диффузор ЗОНДА-АДЛ.

Что общего у всех пяти

У всех пяти позиций серии, включая отдельно стоящий диффузор, общий типоразмерный ряд от 500×48 до 2000×238 мм, общий принцип монтажа адаптера и одинаковый набор дополнительных опций (клапан, изоляция, число и форма врезок). При переходе с одного исполнения на другое в проекте не приходится пересчитывать посадочные размеры под воздуховод заново. Подробное инженерное описание конструкции в открытом каталоге есть только у базовой модели АДЛ: у остальных четырех карточка дает название, категорию и типоразмерный ряд, но не расписывает разницу в устройстве клапана и ламелей на уровне чертежа. Если для проекта критично точное отличие, поднимайте документацию у поставщика заранее, а не полагайтесь на одно только название модели.

Размеры: от одной щели до протяженной линии

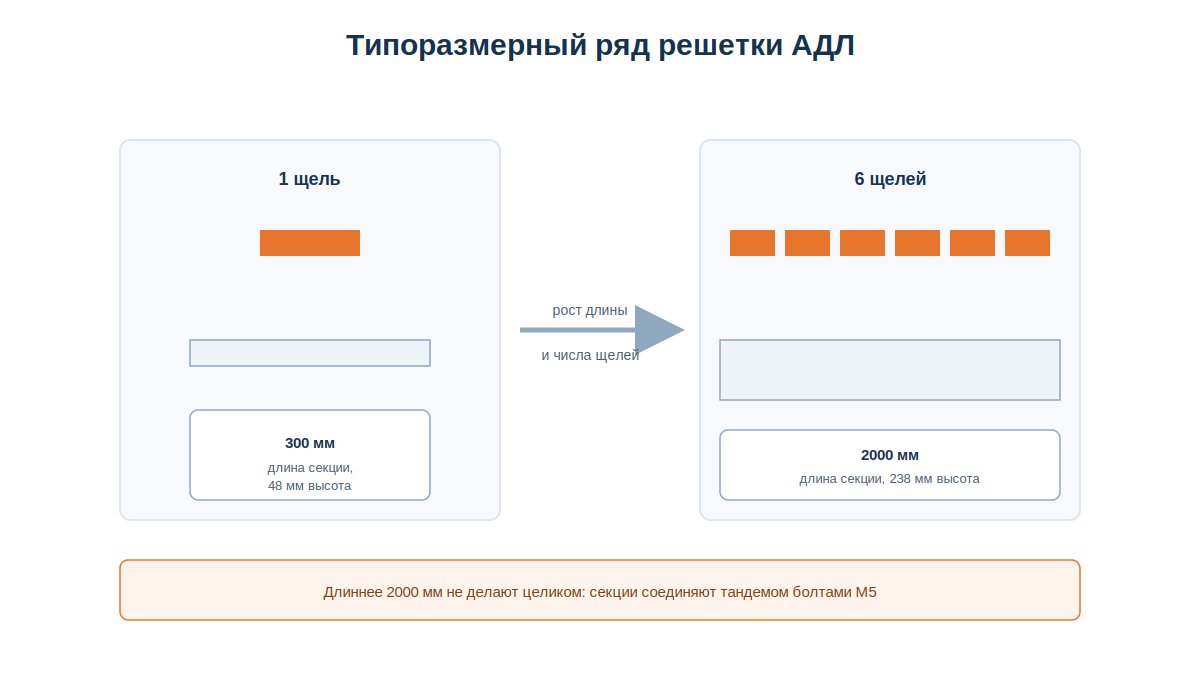

Стандартная секция диффузора имеет номинальную длину от 300 до 2000 мм и от 1 до 6 щелей. По типоразмерному ряду вариантов серии габариты идут от 500×48 мм (исполнение с одной щелью) до 2000×238 мм (исполнение с шестью щелями): чем больше щелей, тем выше сама решетка и тем больше воздуха она способна пропустить при том же перепаде давления.

Если по проекту нужна секция длиннее 2000 мм, ее не растягивают в одну деталь, а собирают из нескольких соединяемых сегментов. Такое тандемное соединение предусмотрено конструктивно у адаптеров типа А и типа Н, о которых мы говорили выше, и позволяет вести визуально непрерывную линию вдоль всего потолка или стены, а не отдельные короткие вставки со стыками.

Диффузоры красят порошковым методом по каталогу RAL Classic, так что цвет решетки можно подобрать под интерьер отдельно от функциональных параметров.

Где ставят решетки АДЛ и как выбрать нужное исполнение

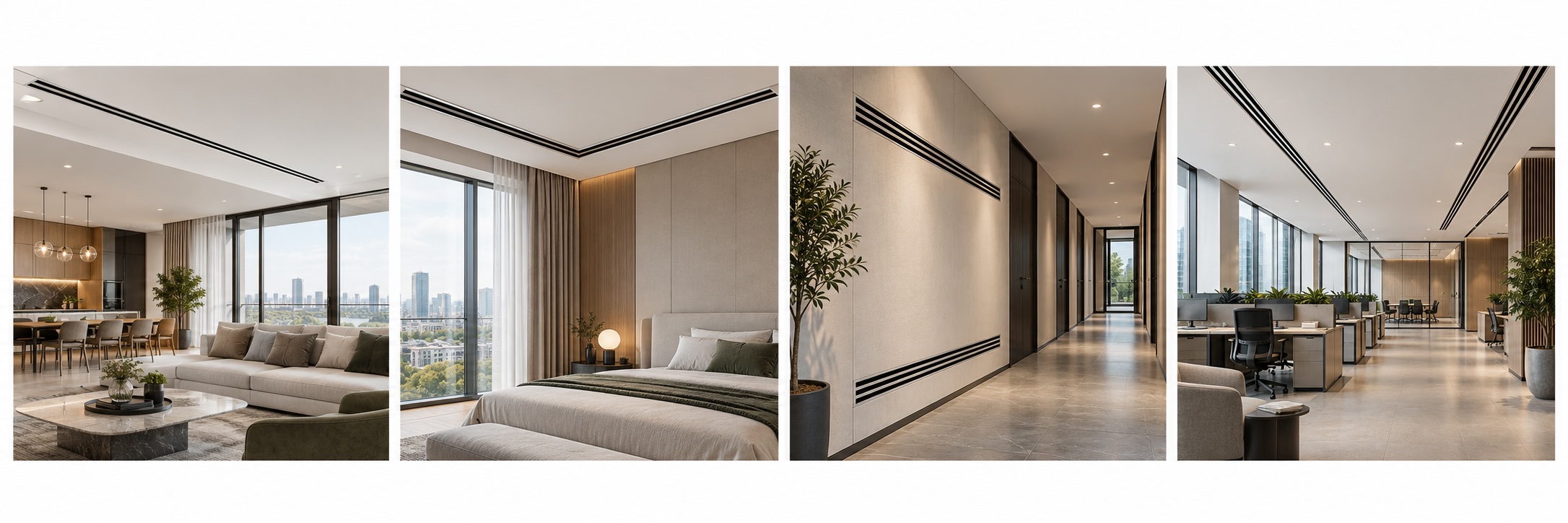

Линейные щелевые диффузоры вообще используют там, где важен вид потолка или стены не меньше, чем сама функция притока или вытяжки: в офисах, торговых помещениях, ресторанах, современных квартирах. Потолочные исполнения чаще идут в квартирах и офисах, настенные встречаются в коридорах, гостиницах и административных зданиях, а протяженными линиями на полу или у панорамного остекления оформляют большие общественные и коммерческие залы.

В частном доме линию из нескольких секций АДЛ обычно ведут вдоль кухни-гостиной, где потолок открытый и решетка на виду, а короткую одиночную секцию ставят в спальне или кабинете, где визуальный акцент не так важен. На объектах коммерческого назначения выбор чаще завязан на дизайн-проект: если по потолку уже проложен подвесной короб или гипсокартонная ниша под свет, линию АДЛ вписывают в тот же уровень, а не выносят отдельным элементом.

При выборе конкретного исполнения серии АДЛ полезно пройти по нескольким вопросам подряд, а не хвататься за первую попавшуюся карточку в каталоге:

1. Приток или вытяжка. Для притока чаще берут базовую АДЛ либо регулируемые АДЛ-К и АДЛ-КЗ, а для вытяжки, если проектом не заложено иначе, обычно ставят АДЛ-З с направляющими.
2. Нужна ли регулировка расхода. Если по помещению нужно точно подстраивать поток под сезон или загрузку, ставят исполнение с клапаном, а не базовую нерегулируемую линию.
3. Высота запотолочного пространства. Стандартной нише подходит тип адаптера А или тип Б для раздельного монтажа. Низкой нише подходит тип Н, а при минимальной высоте с раздельным монтажом берут тип В.
4. Длина линии. Одна короткая секция обходится без тандема, а для протяженной линии сразу планируйте адаптеры типа А или Н под стыковку.
5. Цвет под интерьер. Порошковая окраска по RAL Classic позволяет заказать решетку не только в стандартном белом.

Норматив на расход воздуха для помещения решетка сама не устанавливает: он задается расчетом по СП 54.13330.2022 (кухня 60 м³/ч, при газовой плите 100, санузел совмещенный 50, отдельный туалет 25). Диффузор АДЛ подбирают под уже рассчитанный расход, а не наоборот: сначала считают, сколько воздуха нужно помещению, потом под эту цифру берут нужное число щелей и длину секции.

Монтаж: как крепится диффузор с адаптером

Крепление диффузора к адаптеру идет через предусмотренные в конструкции подвижные, «плавающие» элементы, а не через жесткую фиксацию по всей длине. Сам адаптер крепится к потолочным или стеновым конструкциям на шпильки или европодвесы, в зависимости от того, что удобнее по месту.

Подключение к воздуховоду делают через одну из трех схем врезки: сбоку, с торца или прямо в нижнюю часть адаптера. Для протяженных линий соседние адаптеры типа А или типа Н соединяют между собой болтами М5, за счет чего готовая конструкция выглядит визуально сплошной, а не набором отдельных решеток впритык друг к другу.

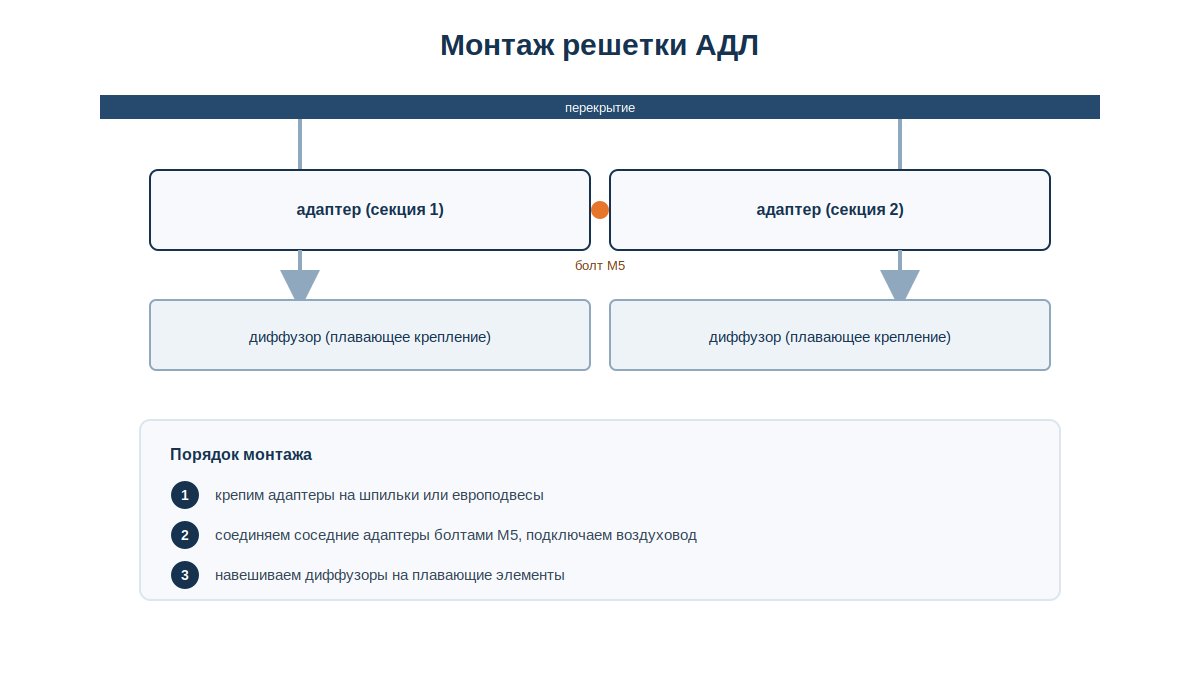

Порядок монтажа на объекте обычно такой: сначала закрепляют адаптеры по всей длине будущей линии, потом подключают воздуховод, и только в конце навешивают сами диффузоры. Такая последовательность удобна тем, что до финального навешивания диффузора можно спокойно проверить герметичность стыков и подключение к сети, не рискуя поцарапать или испачкать лицевую алюминиевую часть решетки во время отделочных работ. Если линия собирается из нескольких секций, стыки между соседними адаптерами имеет смысл дополнительно проверить на подсос воздуха уже после монтажа, до финальной отделки потолка.

Общие правила монтажа вентиляционных решеток, включая крепеж и герметизацию стыков, мы отдельно разбирали в статье про монтаж вентиляционных решеток: там разобраны решетки вообще, а здесь дана конкретика именно по узлу АДЛ.

Чем АДЛ отличается от решеток скрытого монтажа

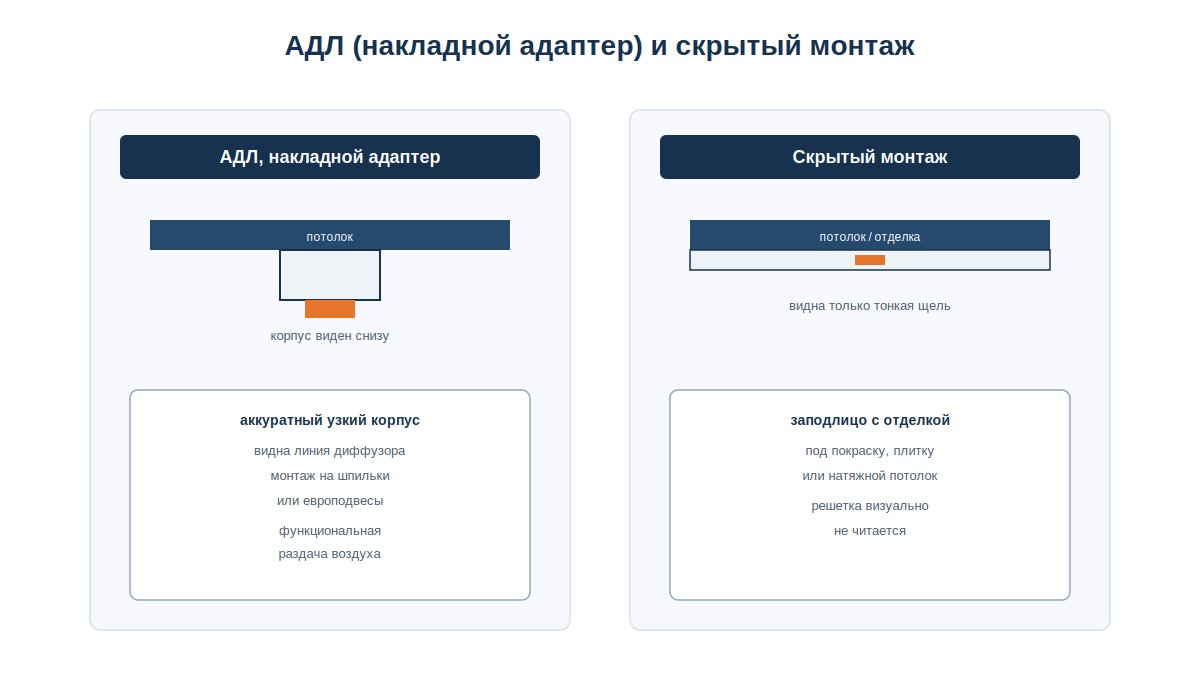

На сайте отдельно есть решетки скрытого монтажа, и их нередко путают с обычными щелевыми диффузорами вроде АДЛ. Разница принципиальная: у АДЛ адаптер накладной, и корпус диффузора остается видимым элементом на потолке или стене, пусть и узким. У решеток скрытого монтажа конструкция заподлицо с отделкой: под покраску, плитку или в паз натяжного потолка, так что снаружи видна только тонкая щель без обрамления.

Берите АДЛ, если нужна функциональная линейная раздача воздуха с понятным аккуратным корпусом. Если же задача спрятать вентиляцию полностью, чтобы решетка вообще не читалась на потолке визуально, нужен именно скрытый монтаж, а не накладной адаптер серии АДЛ.

Часто задаваемые вопросы

Чем АДЛ-К отличается от обычной АДЛ? По каталогу обе позиции заявлены как регулируемые, а точную конструктивную разницу между ними лучше уточнять у поставщика под конкретный проект: в открытых карточках товара она не расписана подробно.

Можно ли использовать АДЛ и на приток, и на вытяжку? Базовая АДЛ и регулируемые АДЛ-К и АДЛ-КЗ по назначению универсальны, а АДЛ-З в каталоге заявлена именно как вытяжная решетка с направляющими.

Какой адаптер выбрать, если запотолочная ниша низкая? Для минимальной высоты предусмотрен тип Н, а если вдобавок нужен раздельный монтаж адаптера и диффузора, берут тип В.

Нужна ли шумоизоляция для решетки АДЛ? Да, она предусмотрена как дополнительная опция комплектации адаптера, наравне с регулирующим клапаном.

Как соединить несколько секций в одну сплошную линию? Тандемным соединением болтами М5, оно конструктивно предусмотрено у адаптеров типа А и типа Н.

Ржавеет ли алюминиевый корпус решетки от конденсата в канале? Нет: на поверхности алюминия образуется собственная оксидная пленка, которая защищает металл от влаги и окисления, а порошковая окраска сверху добавляет только эстетику и дополнительный слой защиты.

Что в итоге

АДЛ у ЗОНДЫ — это база линейки щелевых линейных диффузоров: сам диффузор с 1–6 щелями плюс адаптер, который работает как камера статического давления. Выбор конкретного исполнения серии зависит не от красивой картинки в каталоге, а от трех вещей: приток или вытяжка, нужна ли регулировка расхода и какая высота запотолочного пространства на объекте. Размер и длина линии считаются под уже рассчитанный расход воздуха помещения, а не наоборот. Там, где технической документации в открытом доступе не хватает, короче и надежнее один раз свериться с инженером, чем гадать по названию модели.
