Монтаж воздуховодов: как соединить и закрепить вентиляцию своими руками

По нашему опыту с приемкой объектов, восемь из десяти жалоб на вентиляцию рождаются не за столом проектировщика, а на монтаже. Сеть посчитана верно, вентилятор подобран с запасом, а система гудит, не тянет и роняет расход. Причина почти всегда одна и та же: стыки собраны на сухую, крепления стоят как попало, гибкая гофра висит гармошкой. Смонтировать воздуховоды означает собрать герметичную и жесткую трассу, а не набор кое-как состыкованных труб.

В этой статье три главных вопроса монтажа: чем соединять секции, чем и с каким шагом крепить, в какой последовательности собирать. Пройдем оба уровня: и бытовой, когда своими руками ведут воздуховод от кухонной вытяжки, и монтаж канальной системы в доме или офисе. Сразу разведем задачи: как посчитать сечение под расход воздуха, это отдельная тема, для нее есть статья про расчет воздуховодов. Здесь работаем с сечением, которое вы уже выбрали, и превращаем набор деталей в рабочую сеть. Если проекта пока нет, полезно сначала заглянуть в материал про проектирование вентиляции: монтаж без схемы трассы почти всегда оборачивается переделками.

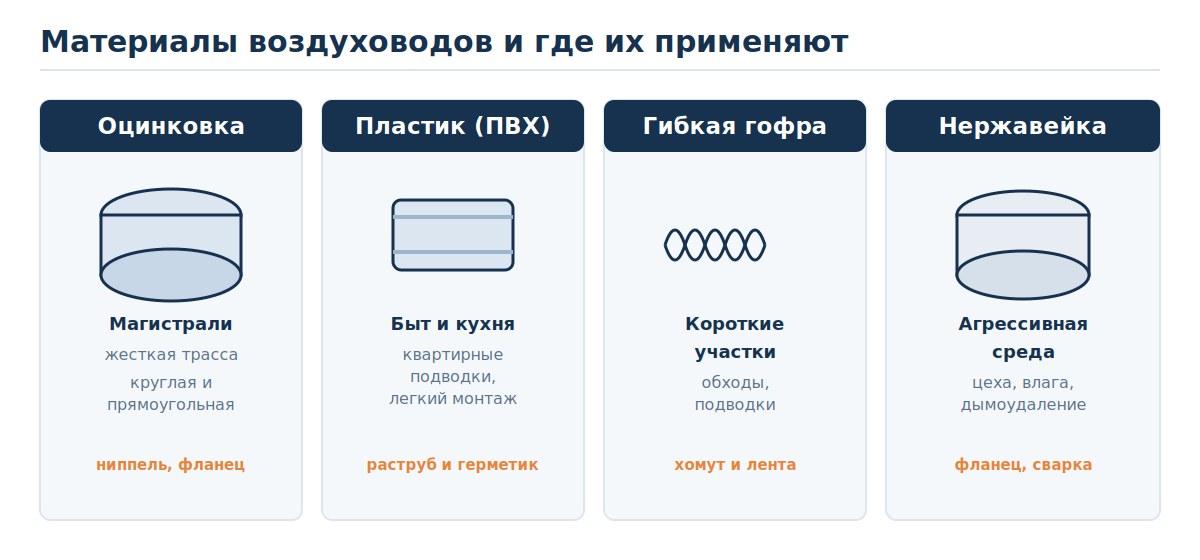

Из чего собирают трассу: материалы воздуховодов

Материал воздуховода задает и способ соединения, и тип крепежа, и цену ошибки. Разберем четыре ходовых варианта, с каждым из которых сталкивается монтажник.

Оцинкованная сталь — это рабочая лошадка вентиляции. Круглые и прямоугольные каналы из оцинковки держат форму, не боятся температуры, служат десятилетиями. Именно под них написаны нормы монтажа и сделан весь заводской крепеж. Круглые бывают двух видов: прямошовные, свернутые из листа с продольным фальцем, и спирально-навивные, скрученные из ленты по спирали. Навивные жестче и держат форму лучше, поэтому на длинных магистралях их берут охотнее. Минус оцинковки один: собирать тяжелее, стыки нужно герметизировать, кромки острые, работать без перчаток не стоит.

Пластик (ПВХ) — это выбор для быта и кухни. Плоские и круглые пластиковые каналы легкие, режутся ножовкой, соединяются раструбом без инструмента. За это их любят в квартирах: смонтировать подводку от вытяжки под силу одному человеку за час. Расплата: рабочая температура ограничена, а на длинных трассах пластик держат чаще, чтобы не провисал. Норма провиса тут жесткая, между точками подвеса пластик не должен провисать больше чем на 50 мм.

Гибкая гофра — это компромисс скорости и сопротивления. Алюминиевый или комбинированный рукав тянется, гнется, обходит препятствия за минуту. Там, где жесткий воздуховод потребовал бы трех отводов, гофра пройдет одним движением. Но шероховатая стенка добавляет аэродинамическое сопротивление, поэтому гофру берут на короткие участки и подводки, а не на всю магистраль. Отдельно продают теплоизолированную гофру: слой полиэфирного волокна нужен на холодных и неотапливаемых участках, чтобы на металле не выпадал конденсат.

Нержавеющая сталь — это материал для агрессивной среды. Влажные цеха, вытяжки над агрессивными процессами, участки дымоудаления, где температура и химия убивают оцинковку. В квартире и обычном доме нержавейка избыточна и дорога, ее ставят там, где обычная сталь не выживет.

С выбором самого сечения помогает отдельный справочник: какие типоразмеры воздуховодов вообще существуют и как из них выбирать. Здесь же держим в голове простое правило: чем крупнее и тяжелее канал, тем серьезнее крепеж и тем чаще его придется ставить. Тяжелая прямоугольная оцинковка и легкая пластиковая подводка требуют разного подхода к каждому стыку и каждому подвесу, поэтому дальше разбираем соединения и крепление отдельно.

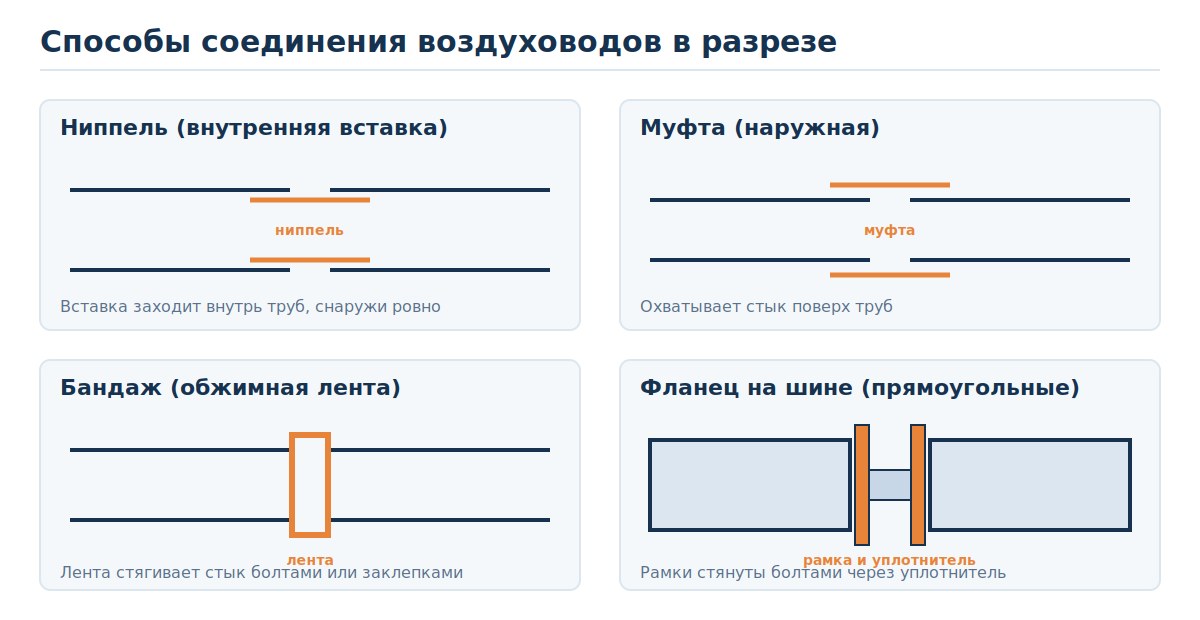

Способы соединения воздуховодов

Соединение решает две задачи сразу: держать секции механически и не выпускать воздух. Второе важнее, чем кажется: негерметичный стык подсасывает или теряет воздух по всей длине трассы, и вентилятор гонит его вхолостую. Поэтому ни один способ ниже не работает без герметизации.

Способ стыковки зависит от формы канала. У круглых воздуховодов чаще всего работают внутренними и наружными вставками, у прямоугольных господствует фланец. Логика простая: круглую трубу легко состыковать по кругу вставкой, а у прямоугольной жесткую и герметичную раму дает только фланец по всему периметру. Разберем оба семейства.

Круглые воздуховоды

Ниппель — это самый распространенный способ стыковки круглых каналов. Короткую вставку заводят внутрь одного участка трубы, следом надвигают второй. Соединение получается компактным, снаружи ничего не торчит. Норма монтажа тут конкретная: ниппель или муфту крепят к воздуховоду заклепками либо саморезами диаметром 4-5 мм через каждые 150-200 мм по окружности, и крепежных элементов должно быть не меньше трех (СП 73.13330.2016, пункт 6.5.6).

Муфта работает как наружный ниппель. Ее надевают на соединяемые патрубки снаружи, закрывая стык сверху. Логика та же, только вставка идет не внутрь, а поверх. Муфту берут там, где внутренний ниппель сузил бы сечение или мешал потоку.

Бандаж — это металлическая лента вокруг стыка. Ленту оборачивают по месту соединения и стягивают болтами или заклепками. Способ выручает на бесфланцевой сборке круглых каналов, когда нужно быстро и без лишних деталей соединить два отрезка.

Раструб — это расширение одного конца трубы. Край воздуховода развальцовывают, и в получившийся раструб входит следующий сегмент. Просто, но требует аккуратной герметизации по кромке, иначе по развальцовке пойдет подсос.

Прямоугольные воздуховоды

У прямоугольных каналов главный способ фланцевый. Монтажную шину, это оцинкованный профиль L-образной формы, нарезают на четыре части, собирают из них рамку-фланец с помощью уголков, вставляют в торец воздуховода и крепят саморезами. Шину применяют для каналов от 100 до 1000 мм, и в обиходе ее часто называют рейкой или еврошиной, хотя речь об одном и том же профиле. Есть и второй вариант, приварной уголковый фланец. Его ставят на воздуховод сваркой, между фланцами двух секций кладут уплотнитель и туго стягивают болтами по периметру. Уголковый фланец жестче и надежнее шины, но и работы с ним больше, поэтому на легких каналах чаще берут шину.

Заводской продольный шов на стальных каналах чаще всего фальцевый. Фальц соединяет кромки листа и заодно работает как ребро жесткости, поэтому стенка воздуховода держит форму и не играет от давления. На монтаже фальц вам паять не придется, он приходит с завода, но знать про него полезно: по ровности фальцевого шва видно качество самого канала.

Гибкие и пластиковые

Гибкую гофру сажают на патрубок с нахлестом не меньше 50 мм. Дальше стык обматывают армированной алюминиевой лентой в два оборота и затягивают хомутом. Три действия, и подводка готова. Пропустите ленту, и стык будет свистеть и подсасывать.

Пластиковые каналы соединяют проще всего: сегменты и фасонные детали входят друг в друга раструбом, а место стыковки промазывают силиконом или герметиком. Без герметика пластик разойдется по шву от вибрации за пару сезонов.

Чем герметизировать любой стык: силиконовый или акриловый герметик по кромке, алюминиевая лента поверх. На фланцах прокладывают уплотнительную ленту по периметру рамки. Правило простое: сухих стыков в вентиляции не бывает, даже плотная механическая посадка со временем даст щель от вибрации и перепадов давления.

За герметичностью стоит норма, а не только аккуратность монтажника. Класс герметичности воздуховодов задает СП 60.13330.2020 по таблице приложения М, и для транзитных участков и систем с высоким давлением требуется более плотный класс. На бытовой кухне это забота небольшая, а вот на офисной или производственной сети негерметичные стыки складываются в ощутимые потери: воздух уходит через щели по всей длине, и вентилятор гонит его вникуда. По нашему опыту, именно на герметизации экономят чаще всего, а потом удивляются, почему система с запасом по расходу не добивает до дальних решеток.

Готовые соединители, отводы, переходы и тройники под все ходовые сечения есть в разделе фасонных изделий, а хомуты и фланцы для стыков собраны отдельной категорией.

Крепление воздуховодов: чем и с каким шагом

Крепление держит вес трассы и не дает ей провисать, гудеть и расходиться по стыкам. Здесь монтажники ошибаются чаще всего, потому что шаг подвесов кажется мелочью. Он не мелочь: именно от него зависит, поедет ли сеть через год.

Чем крепят

Хомут с резиновым уплотнителем — это основной крепеж для круглых каналов. Резина гасит вибрацию и не дает металлу звенеть о металл, поэтому на жилых объектах хомут берут только с уплотнителем. Голый стальной хомут дешевле, но передает в стену каждый оборот крыльчатки, и вы услышите это ночью.

Резьбовая шпилька держит подвес к потолку. Стандарт DIN 975, резьба по всей длине, штанги 1000 и 2000 мм, режется по месту. Ходовой типоразмер: М8 под круглые каналы примерно до 500 мм и легкие прямоугольные, М10 под крупные прямоугольные и утепленные системы, где вес выше. Ошибиться в сторону тонкой шпильки на тяжелой трассе означает получить прогиб подвеса и провис канала.

Траверса — это опорный профиль под прямоугольный канал. L или Z-образный профиль ложится между двумя шпильками и держит воздуховод снизу. Без траверсы прямоугольную секцию нормально не подвесить, она просто ляжет на одну шпильку и перекосится.

Настенный кронштейн ведет трассу вдоль стены. Г или Z-образный кронштейн крепят к стене анкерами, и на нем воздуховод идет горизонтально в стороне от потолка. Удобно, когда над трассой уже что-то смонтировано или нужен доступ снизу.

Перфолента идет только на легкое и временно. Перфорированную монтажную ленту пускают на круглые каналы малого диаметра, примерно до 200 мм. Держать на ней магистраль нельзя: лента тянется и провисает под весом.

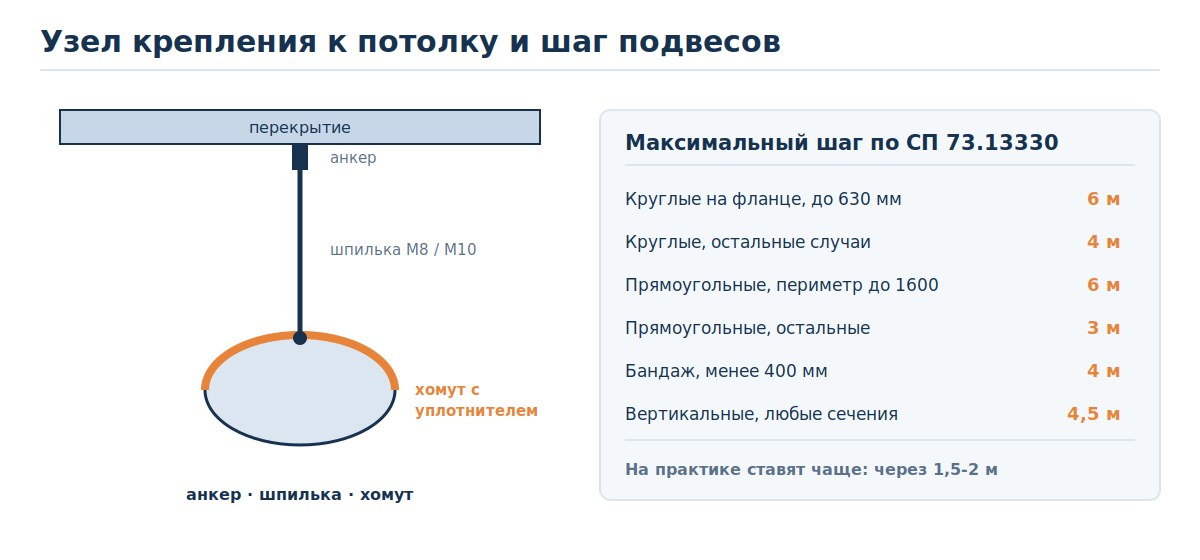

Типовой потолочный узел собирается по цепочке: анкер в перекрытие, в него резьбовая шпилька, снизу траверса или хомут, все зафиксировано гайками с шайбами. Для круглого канала траверсу обычно заменяет хомут прямо на шпильке. Важное ограничение из норм: крепить растяжки и подвески прямо к фланцам воздуховода нельзя (СП 73.13330.2016, пункт 6.5.8), фланец держит стык, а не вес трассы. Свободно подвешенные воздуховоды на длинных подвесках дополнительно расчаливают, чтобы трасса не раскачивалась: при длине подвески от 0,5 до 1,5 м двойные подвески ставят через каждые две одинарные.

Расход крепежа прикинуть несложно. При шаге подвесов 1,5 м на 10 метров круглой трассы уходит примерно семь комплектов «анкер, шпилька, хомут» и вдвое больше гаек с шайбами. Прямоугольная трасса на траверсах съедает крепежа вдвое больше, потому что на каждый подвес идут две шпильки. Это грубый ориентир под шаг 1,5 м, под свой фактический шаг пересчитайте пропорцией.

С каким шагом

Шаг креплений не выдумывают на глаз, он задан нормой. Ниже цифры из СП 73.13330.2016, пункт 6.5.5 и 6.5.7, для горизонтальных и вертикальных металлических неизолированных воздуховодов.

Это максимумы, а не рекомендация. На практике монтажники ставят подвесы чаще, обычно через 1,5-2 м: так трасса стоит жестче, меньше провисает и меньше гудит. У изолированных воздуховодов любых размеров и у неизолированных круглых свыше 2000 мм шаг норма готовым числом не задает, его берут из рабочей документации. Отдельно норма контролирует и качество монтажа: отклонение воздуховода от вертикали не должно превышать 2 мм на 1 м длины.

Вертикальные участки в многоэтажных зданиях с высотой этажа до 4,5 м норма разрешает крепить прямо в междуэтажных перекрытиях, то есть стояк держат на проходе через плиту. Это удобно: не нужно городить промежуточные подвесы, если этаж укладывается в норматив по высоте.

Про зазоры до строительных конструкций норма готовых цифр не дает, их обеспечивают проектом и удобством обслуживания. На практике монтажники держат от круглого канала до потолка около 10 см, до стены около 5 см, а до электропроводки не меньше 30 см. Смысл простой: к трассе должно быть где подлезть ключом, а к проводке воздуховод лучше не прижимать вплотную.

Хомут затягивают до плотного охвата, но без фанатизма: пережатый хомут деформирует стенку тонкого канала и раздавливает резиновый уплотнитель. Норма формулирует это просто: хомуты должны плотно охватывать воздуховод. Числового момента затяжки в ньютон-метрах для монтажных хомутов норма не задает, ориентир один, плотно и без вмятин.

И отдельная история про вентилятор. Воздуховоды присоединяют к нему через виброизолирующую гибкую вставку, а вес трассы не должен ложиться на корпус вентилятора (СП 73.13330.2016, пункт 6.5.9). Без такой развязки крыльчатка гонит вибрацию по всему металлу: гудит вся сеть, крепеж расшатывается, стыки ослабевают. На моей памяти пара объектов, где именно жесткая посадка вентилятора без вставки превращала тихую систему в источник постоянного гула по всей квартире.

Готовый крепеж под все это, шпильки, хомуты, траверсы, анкеры, собран в разделе крепежа магазина.

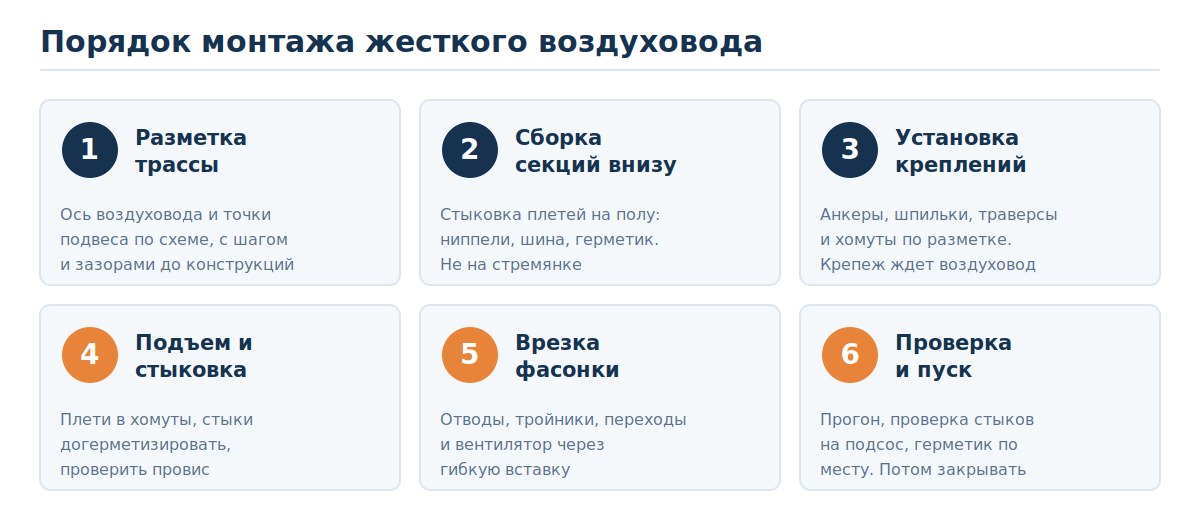

Пошаговый монтаж жестких воздуховодов своими руками

Соберем логику в последовательность. Порядок операций экономит больше времени, чем скорость рук: если сначала подвесить, а потом стыковать, придется переделывать.

1. Разметьте трассу и точки подвеса по схеме. Отбейте на потолке и стенах ось воздуховода, отметьте места анкеров с нужным шагом. Здесь же закладывайте зазоры до стен и перекрытий, чтобы потом хватило места на обслуживание.
2. Соберите секции на полу. Стыковать длинные плети удобнее внизу, а не на стремянке с поднятыми руками. Соедините два-три отрезка с фасонными деталями, поставьте ниппели или шину, загерметизируйте стыки.
3. Установите крепления. Забейте анкеры, накрутите шпильки, повесьте траверсы и хомуты по разметке. Крепеж должен ждать воздуховод, а не наоборот.
4. Поднимите и состыкуйте плети. Заведите собранные участки в хомуты, состыкуйте между собой, догерметизируйте узлы, которые оказались на весу. Проверьте, что нигде нет провиса между подвесами.
5. Врежьте фасонку и вентилятор. Поставьте отводы, тройники и переходы на поворотах и ответвлениях, врежьте вентилятор через гибкую вставку. О том, как подобрать сам вентилятор в трассу, есть отдельный разбор про канальные вентиляторы.
6. Проверьте герметичность и подключите. Прогоните систему, пройдите рукой по стыкам на подсос, добавьте герметика там, где тянет. Только после этого закрывайте трассу за подвесной потолок или короб.

Проверить стыки на подсос проще, чем кажется. Включите вентилятор и проведите вдоль соединений ладонью: там, где тянет струйкой, герметичности нет. Второй способ, поднести к стыку тонкую полоску бумаги или зажженную спичку, только аккуратно: у негерметичного шва пламя или бумагу заметно ведет в сторону. Найденную щель проходят герметиком и лентой прямо по месту, разбирать узел ради этого не нужно. Все это делают до того, как трассу закроют коробом или потолком, потому что потом до стыка уже не добраться.

Из инструмента под жесткий монтаж держите под рукой: шуруповерт и заклепочник, ножницы по металлу, перфоратор под анкеры, уровень, рулетку. Из расходников: саморезы 4-5 мм, заклепки, герметик, алюминиевую ленту, резиновый уплотнитель на хомуты. Список короткий, но без любого пункта монтаж встанет.

Пара слов из практики, почему порядок важнее скорости. Приезжали как-то на объект переделывать вентиляцию в кафе: монтажники спешили, повесили магистраль первой, а фасонку и вентилятор врезали уже по месту, на весу. В итоге половину стыков не удалось нормально загерметизировать, потому что до них было не подлезть, а вентилятор сел жестко, без вставки. Через месяц кафе жаловалось на гул в зале. Разбирать пришлось почти всю трассу. Если бы плети собрали внизу и развязали вентилятор сразу, переделки не было бы вовсе.

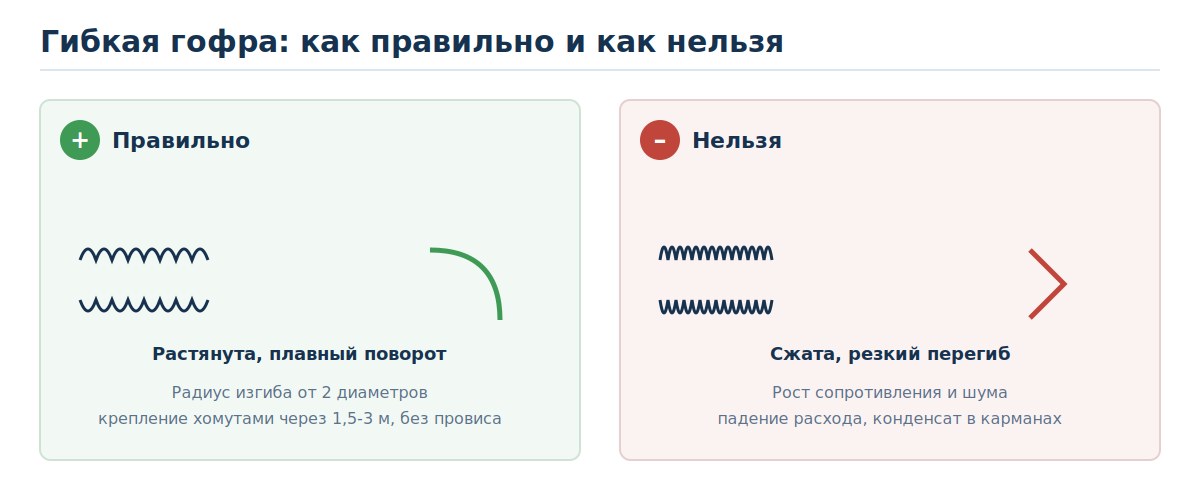

Монтаж гибкого воздуховода: правила и типичные промахи

Гибкая гофра прощает меньше ошибок, чем кажется. Ее легкость обманчива: именно на быстрой подводке чаще всего теряют расход.

Гофру монтируют полностью растянутой. Это первое и главное правило. В нерастянутом рукаве стенка стоит гармошкой, и такая поверхность резко поднимает аэродинамическое сопротивление: воздух буквально спотыкается о каждую складку. Руководства производителей формулируют прямо: в воздуховоде, который не растянут до конца, возникают большие потери давления. Перед монтажом рукав вытягивают на максимальную длину и только потом ведут по трассе.

Радиус изгиба держат не меньше двух диаметров. Для рукава 100 мм это радиус поворота около 200 мм. Резкий перегиб сминает гофру, уменьшает проходное сечение и добавляет сопротивление в том же месте, где вы старались его снизить. Чем плавнее поворот, тем легче системе дышать.

Крепят гофру хомутами через 1,5-3 метра. Такой шаг подвеса дают руководства производителей, и обязательно добавляют фиксацию в местах стыков и изгибов. На практике на бытовых подводках хомуты ставят чаще: так рукав не провисает карманами, в которых иначе скапливается конденсат. Провис между точками подвеса допускать нельзя, он и сопротивление растит, и собирает влагу.

Стык сажают на патрубок и герметизируют. Рукав надевают на патрубок или ниппель не меньше чем на 50 мм, стягивают хомутом и обматывают армированной алюминиевой лентой в два оборота. Скотч на тканевой основе для этого не годится, только армированная лента: обычный со временем отходит от вибрации и температуры. Если гофра теплоизолированная, ленту наматывают по внутреннему рукаву, а не поверх утеплителя, иначе стык останется негерметичным под мягкой оболочкой.

Пара цифр про пределы. Рабочая температура массовой алюминиево-ламинатной гофры примерно 120 градусов, выше нее берут чисто алюминиевый рукав. Паспортная предельная скорость воздуха у гибких каналов доходит до 30 м/с, но это именно предел: рабочие скорости в бытовой и общеобменной вентиляции обычно 3-5 м/с, и на них гофра живет спокойно. На холодных и неотапливаемых участках берут теплоизолированную гофру: слой полиэфирного волокна не дает выпадать конденсату и теряться теплу.

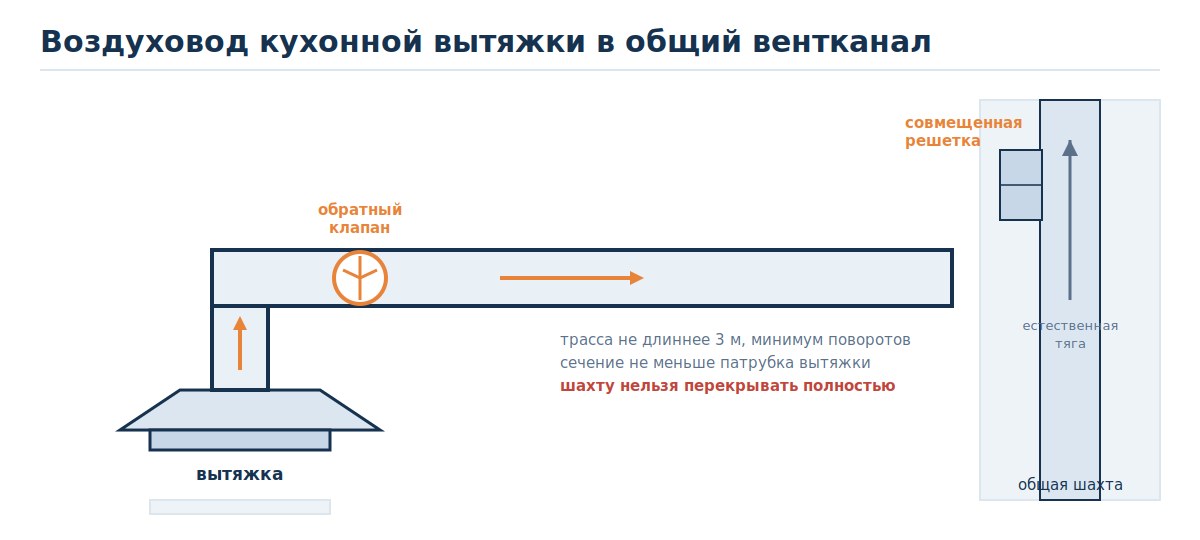

Монтаж воздуховода для кухонной вытяжки

Кухонная вытяжка — это тот случай, когда монтаж делают своими руками чаще всего, и ошибаются тоже чаще всего. Разберем правила, на которых держится тяга.

Сечение канала не делают меньше выходного патрубка вытяжки. Это правило номер один. Если у вытяжки выход 150 мм, а вы пустили канал 120, вентилятор упрется в собственную трассу: тяга упадет, шум вырастет. Круглые каналы для вытяжек ходовые в диапазоне 120-150 мм, и сужать их нельзя.

Трассу держат короткой, не длиннее трех метров. Чем длиннее путь до вентканала, тем ниже производительность вытяжки. Три метра это практический потолок, за которым падение расхода становится заметным на глаз, по тому, как медленно уходит пар над плитой.

Каждый поворот на 90 градусов стоит примерно 10 процентов производительности. Отсюда простое следствие: изгибов должно быть минимум. В идеале один переход с вертикали на горизонталь. Где можно, ставьте плавные колена вместо резких углов, они дешевле обходятся по тяге.

Обратный клапан ставят, чтобы запахи из шахты не шли назад. Когда вытяжка выключена, клапан закрывает канал и не пускает в кухню чужой воздух из общей шахты. Без него в квартиру тянет запахи соседей, особенно на верхних этажах.

И отдельно про общедомовую шахту, потому что здесь чаще всего нарушают. Патрубком вытяжки нельзя полностью перекрывать общий вентканал. Ставят совмещенную решетку: одно отверстие уходит под патрубок вытяжки, второе остается открытым для естественной вентиляции, которая работает и при выключенной вытяжке. Если наглухо закрыть шахту своим коробом, у соседей сверху появляется обратная тяга, к ним на кухню пойдет отработанный воздух. Закрывать вытяжные каналы и решетки прямо запрещено правилами, и это не формальность, а причина реальных конфликтов между этажами. По той же причине нельзя ставить на кухне вытяжку мощнее, чем рассчитан общий канал: она передавит естественную тягу соседей.

Плоский пластиковый канал или гофра — это вопрос компромисса. Гладкий прямоугольный пластик тише, аккуратнее в интерьере и легче чистится, его прячут в короб или пускают по верху шкафов. Гофра дешевле и монтируется за минуты, но шероховатая стенка добавляет шум и сопротивление. На короткой кухонной подводке разница невелика, так что выбирайте по тому, что важнее, тишина и вид или скорость монтажа. Если берете плоский канал, а выход у вытяжки круглый, переход с круглого на прямоугольное сечение делают отдельной фасонной деталью, а не заминают трубу руками: замятый переход сразу крадет тягу. Плоские каналы удобны еще и высотой: они почти не съедают пространство под потолком, и это часто решает, когда над трассой уже висят шкафы.

Нормы и требования к монтажу

Монтаж воздуховодов держится на трех документах, и держать их под рукой полезно даже на бытовом объекте.

Проектирование вентиляции регламентирует СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Это актуализированная редакция старого СНиП 41-01-2003, утверждена приказом Минстроя от 30.12.2020 номер 921/пр и действует с 1 июля 2021 года. Сам старый СНиП в новых ссылках использовать нельзя, он заменен этим сводом правил. Герметичность воздуховодов тоже нормирует именно этот документ: класс герметичности устанавливается по таблице приложения М, и для транзитных участков и систем с высоким давлением требуется более плотный класс.

Собственно монтаж и крепление задает СП 73.13330.2016 «Внутренние санитарно-технические системы зданий», раздел 6.5. Все цифры шага крепления, отклонения от вертикали, правила подвесов и гибких вставок, которые мы приводили выше, родом отсюда. Это главный документ монтажника, а не проектировщика.

Пожарные требования к транзитным воздуховодам живут в СП 7.13130.2013. Если коротко: транзитные воздуховоды в пределах своего пожарного отсека держат с пределом огнестойкости EI 30, а те, что уходят за пределы обслуживаемого отсека, после пересечения противопожарной преграды делают с пределом не менее EI 150. Места прохода транзитов через стены и перекрытия герметично уплотняют негорючими материалами. В квартире это редко ваша забота, а вот на офисном и производственном объекте без огнестойких транзитов проект не пройдет.

И про шум, потому что о нем вспоминают последним, а жалуются на него первым. Для жилых комнат квартир норма допускает эквивалентный уровень звука 40 дБА днем, с 7 до 23 часов, и 30 дБА ночью, с 23 до 7 (СанПиН 1.2.3685-21). Максимальные уровни 55 днем и 45 ночью. Цифры небольшие: 30 дБА это тише обычного разговора, и вылезти за них легко, если трасса гудит на вибрации. Именно ради этих значений ставят хомуты с резиновым уплотнителем и виброразвязку у вентилятора: аккуратный монтаж почти всегда дешевле шумоглушителя, который придется докупать потом.

Про заземление воздуховодов спрашивают часто, поэтому уточним. В сводах правил по вентиляции прямого требования заземлять металлические воздуховоды обычной общеобменной системы нет. Заземление и защита от статического электричества относятся к электротехническим нормам и касаются в первую очередь систем, которые гонят взрывоопасные или горючие смеси, то есть промышленных участков, а не квартирной вытяжки. Так что для дома и офиса это не ваша забота, а для производства решается вместе с электриками по своим правилам.

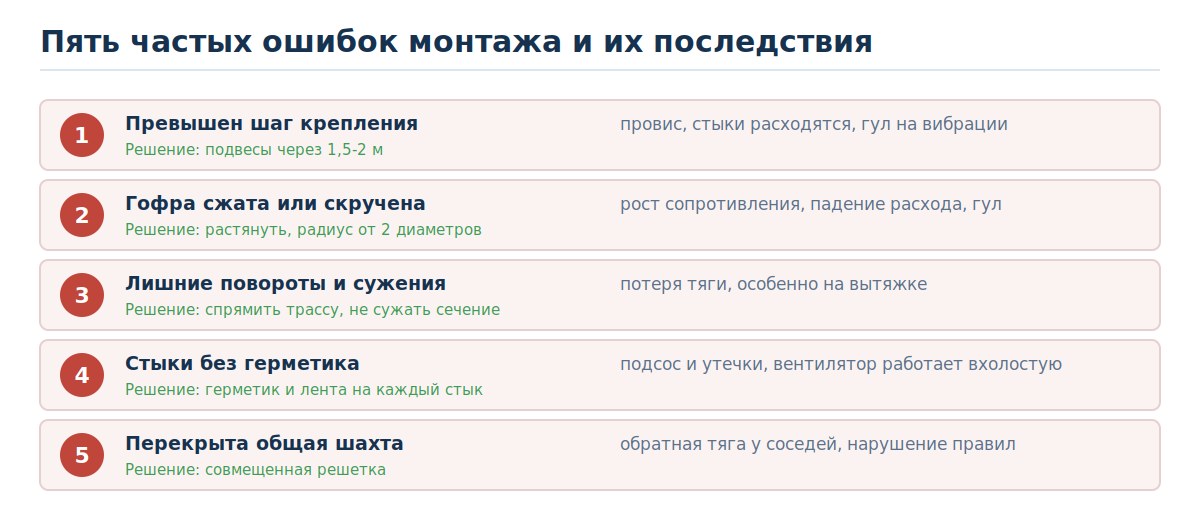

Частые ошибки монтажа и чем они грозят

Соберем в одном месте промахи, которые вылезают на объектах чаще всего. Каждая ошибка тянет за собой конкретное последствие.

Превышен шаг крепления. Трасса провисает между редкими подвесами, стыки расходятся под собственным весом, сеть начинает гудеть на вибрации. Лечится возвратом к нормальному шагу, а лучше сразу ставить подвесы через 1,5-2 м.

Гофра смонтирована сжатой или скрученной. Складки поднимают сопротивление, расход падает, появляется гул. Растяните рукав до конца и уберите резкие перегибы, радиус не меньше двух диаметров.

Лишние повороты и сужения. Каждый угол и каждое сужение сечения крадут тягу, особенно на вытяжках. Спрямляйте трассу и не пускайте канал уже патрубка вентилятора или вытяжки.

Стыки собраны без герметика. Негерметичное соединение подсасывает или теряет воздух по всей длине, класс герметичности летит, вентилятор работает вхолостую. Герметизируйте каждый стык, сухих соединений в вентиляции не бывает.

Перекрыта общая вытяжная шахта. Наглухо закрытый общедомовой канал дает обратную тягу у соседей и нарушает правила. Ставьте совмещенную решетку с отдельным отверстием для естественной вентиляции.

Вентилятор посажен жестко, без развязки. Вибрация крыльчатки уходит в металл и разносится по всей трассе, крепеж расшатывается. Присоединяйте вентилятор через гибкую вставку, как требует норма.

Частые вопросы

Какой шаг крепления воздуховодов по норме? Для горизонтальных круглых на фланце или ниппеле до 630 мм это не более 6 м, в остальных случаях 4 м. Для прямоугольных на фланцах при периметре до 1600 мм тоже 6 м, иначе 3 м. На бесфланцевом бандаже 4 м до 400 мм и 3 м от 400 мм. Вертикальные не более 4,5 м. На практике ставят чаще, через 1,5-2 м.

Как соединить пластиковые воздуховоды между собой? Раструбом: сегменты и фасонные детали входят друг в друга, место стыка промазывают силиконом или герметиком. Без герметика соединение разойдется от вибрации.

Чем соединить гибкие воздуховоды? Рукав надевают на патрубок или ниппель не меньше чем на 50 мм, стягивают хомутом и обматывают армированной алюминиевой лентой в два оборота. Обычный скотч не подходит.

Как правильно установить воздуховод для кухонной вытяжки? Короткая трасса не длиннее 3 м, минимум поворотов, сечение не меньше патрубка вытяжки, обратный клапан на входе и совмещенная решетка в общий вентканал без полного перекрытия шахты.

Нужен ли герметик на оцинковке? Да. Даже плотная механическая посадка ниппеля или фланца со временем даст щель от вибрации и перепадов, поэтому стыки проходят герметиком и лентой, чтобы держать класс герметичности.

Чем крепить воздуховод к потолку? Анкером в перекрытие, в него резьбовую шпильку М8 или М10, снизу хомут для круглого канала или траверсу под прямоугольный. Крепить подвес прямо к фланцу нельзя, фланец держит стык, а не вес трассы.

Нужно ли развязывать вентилятор от воздуховода? Да, вентилятор присоединяют через гибкую виброизолирующую вставку, и вес трассы на его корпус ложиться не должен. Без развязки вибрация крыльчатки уходит в металл и гудит по всей сети, а крепеж со временем расшатывается.

Что в итоге

• Монтаж воздуховодов держится на трех вещах: герметичные соединения, крепеж с правильным шагом и продуманная последовательность сборки.
• Способ стыковки задает материал: ниппель, муфта и бандаж на круглой стали, фланец на шине для прямоугольных, раструб у пластика, хомут с лентой у гофры. Сухих стыков не бывает.
• Шаг крепления берут из СП 73.13330.2016: до 4-6 м по норме, на практике через 1,5-2 м. Вентилятор развязывают гибкой вставкой.
• Гибкую гофру монтируют полностью растянутой, с радиусом изгиба от двух диаметров, кухонную вытяжку ведут короткой трассой с минимумом поворотов и обратным клапаном.
• Общую вытяжную шахту перекрывать нельзя, только совмещенная решетка.
