Наружные вентиляционные решетки: какой материал выбрать, как подобрать под регион и смонтировать фасадную решетку без сквозняков

Внутренней пластиковой решетки на улице хватает на одну зиму. Через сезон пластик трескается по углам от мороза, через два выгорает на солнце и отваливается. Бывает, приходишь на объект через год после чужого монтажа, а наружная решетка уже желтая, в трещинах и держится на одном саморезе.

Снаружи условия другие: мороз до минус 35, ультрафиолет, косой дождь, ветровое давление, иногда соль с дорожных реагентов. Поэтому наружная решетка — это отдельный класс изделий со своими материалами, конструкцией и правилами монтажа. Если модель нужно подобрать под проем сразу, переходите в каталог наружных решеток Zonda. Если хотите разобраться, какая решетка нужна именно вам, читайте дальше.

Где на фасаде ставят наружные решетки

Наружные решетки закрывают выходы вентиляции на улицу: на фасадах, в торцах кровли, в технических нишах, на цоколе и в продухах фундамента. Задач у них три. Защитить канал от дождя и снега, не пустить внутрь насекомых и птиц и при этом не задушить поток воздуха.

Самый частый сценарий по нашему опыту это приток и вытяжка через стену в частном доме и забор наружного воздуха для приточной установки. На коммерческих объектах добавляются протяженные фасады с десятками точек и воздухозаборные решетки большого сечения для венткамер.

Любая наружная решетка это компромисс между защитой от погоды и пропускной способностью: чем плотнее защита, тем меньше живое сечение, и это закладывают в расчет.

Материалы: на улицу только металл

Для улицы есть ровно два рабочих материала: алюминий и оцинкованная сталь, оба с антикоррозийным покрытием. Пластик исключен без вариантов, о причинах вы уже прочитали в первом абзаце.

В средней полосе России в 9 случаях из 10 ставят алюминий с порошковым полимерным покрытием. Он закрывает сразу и эстетику фасада, и стойкость к погоде, а по деньгам выходит разумнее нержавейки.

Алюминий с порошковой окраской это рабочий выбор для 90% фасадов: цвет по RAL под стену, срок службы 20–25 лет, коррозии нет.

Виды наружных решеток

Наружные решетки различают по форме канала и по задаче. Разберем четыре ходовых типа, которые встречаются на объектах чаще всего.

Жалюзийные фасадные (серии АРН, СНР)

Самый ходовой тип. Параллельные ламели наклонены вниз под углом 30–45°, поэтому дождь и снег отводятся наружу, а не попадают в канал. Серия АРН (алюминиевая решетка наружная) идет в типоразмерах от 150×150 до 1000×1000 мм. Внутри почти всегда ставится антимоскитная сетка.

Круглые наружные

Под выходы круглых воздуховодов на фасад. Типовые диаметры от Ø100 до Ø315 мм, ходовые в частных домах Ø100, Ø125, Ø150. Часто идут с обратным клапаном или антимоскитной сеткой в комплекте.

Воздухозаборные

Решетки большого сечения для забора наружного воздуха в приточные установки и венткамеры. Главное требование к ним низкое аэродинамическое сопротивление и защита от прямого попадания осадков: за решеткой стоит фильтр и теплообменник, которые нельзя мочить.

С обратным клапаном

Наружная решетка с обратным клапаном пропускает воздух только в одну сторону. На вытяжке это не дает зимой задувать холодный воздух обратно в квартиру, на притоке держит тягу. В многоквартирных домах с общим каналом обратный клапан заодно закрывает запахи от соседей.

Для частного дома в 9 случаях из 10 берут жалюзийную АРН с сеткой, для круглого воздуховода круглую модель, для приточки воздухозаборную решетку большого сечения.

Как выбрать под регион и ветер

Климат меняет требования к решетке сильнее, чем кажется. На севере и в средней полосе главный враг это снег и наледь: ламели с малым шагом забиваются снегом, поэтому берут модели с увеличенным просветом и углом наклона ближе к 45°. На юге и побережье на первый план выходит соль и влага, и тогда оправдана нержавейка или алюминий с усиленным покрытием.

Ветровая нагрузка важна для высоких фасадов и открытых участков. На наветренной стороне дома косой дождь задувает даже под козырек, поэтому к решетке добавляют капельник или относят воздухозабор от угла здания. Бывает, что на объекте у открытого поля приходится ставить решетку с двойным рядом ламелей именно из-за постоянного бокового ветра.

Север берет решетку под снег (больший просвет, угол 45°), юг и побережье под соль (нержавейка), открытый фасад под ветер (капельник или двойные ламели).

Как подобрать размер и не промахнуться с расходом

Порядок такой же, как и для любой решетки, только с поправкой на улицу. Сначала определяете размер проема и форму, потом считаете расход воздуха и живое сечение, и только затем берете материал и защиту.

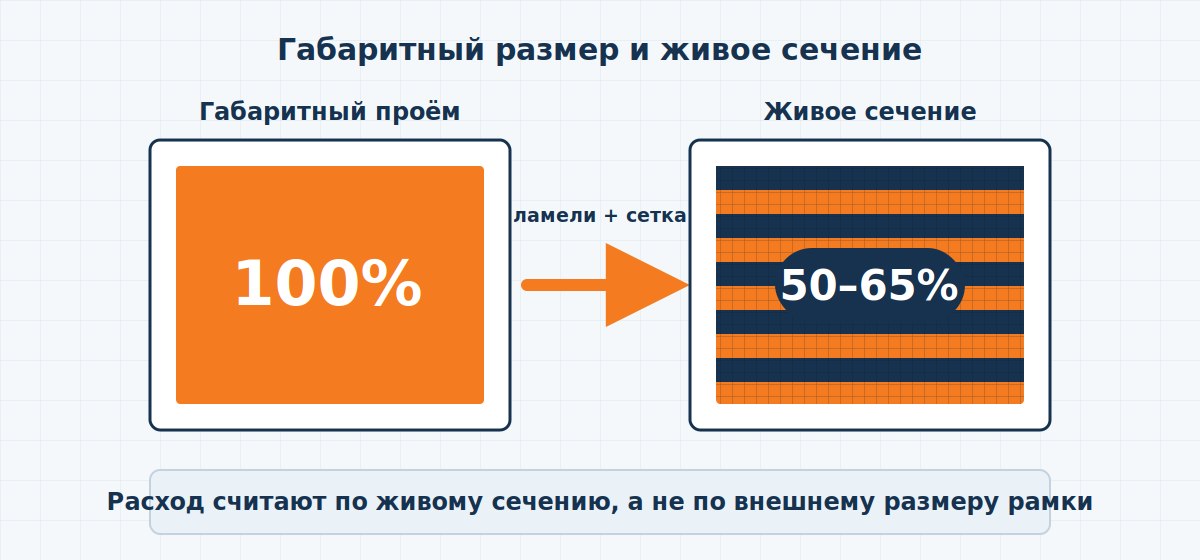

Живое сечение — это та доля проема, через которую воздух реально проходит. У наружных решеток с плотными ламелями и антимоскитной сеткой оно ниже, обычно 50–65% от посадочного размера. Если посчитать решетку по габариту и забыть про эту поправку, реальный расход окажется ниже нормы, а канальный вентилятор будет молотить впустую.

Как считать расход и живое сечение по шагам, подробно разобрано в статьях про виды и размеры решеток и про расчет вентиляции. Здесь достаточно запомнить саму поправку на живое сечение.

Живое сечение наружной решетки с сеткой это всего 50–65% от посадочного размера, и расход считают именно по нему, иначе получите недобор воздуха.

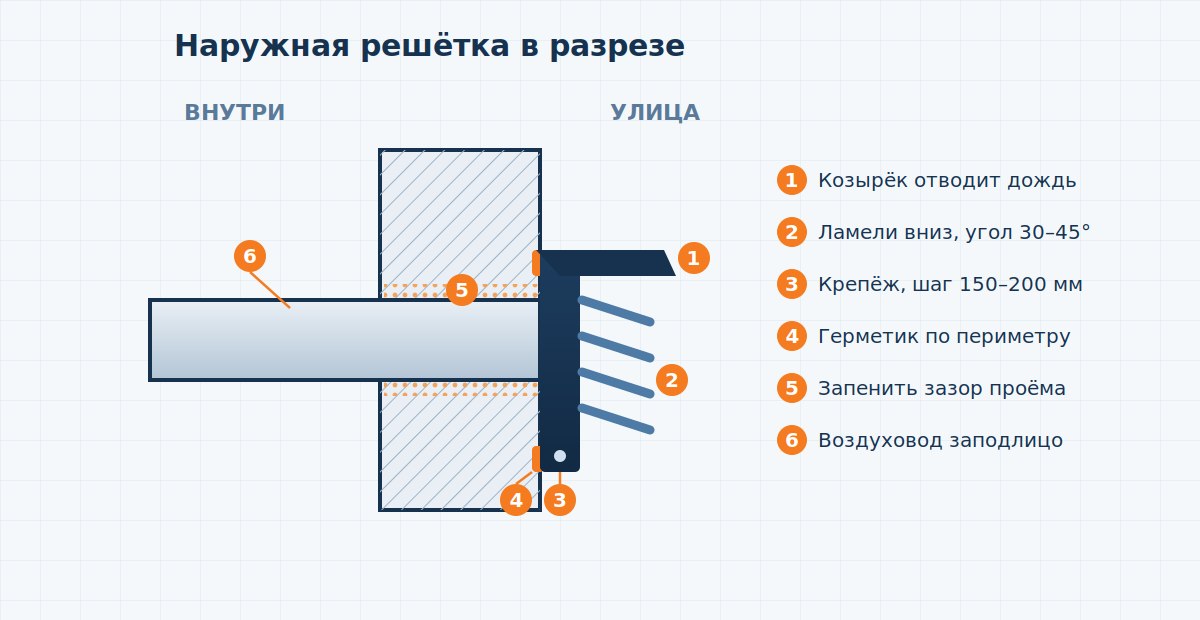

Монтаж наружной решетки по шагам

Сам монтаж несложный, но именно на нем чаще всего теряют герметичность и потом ловят сквозняки и промерзание откоса.

Сначала готовят проем: очищают от пыли, при необходимости выравнивают край, проверяют, что воздуховод выходит заподлицо или чуть утоплен. Затем решетку прикладывают насухо и проверяют, что ламели смотрят вниз, а козырек сверху. Это звучит очевидно, но решетку вверх ногами ставят чаще, чем кажется, и тогда дождь отводится внутрь канала.

Дальше решетку крепят на саморезы или дюбели по углам и по периметру, шаг крепежа 150–200 мм, чтобы не было волны и щелей. Стык решетки со стеной по периметру проходят атмосферостойким герметиком, а зазор между воздуховодом и проемом запенивают и закрывают, иначе через монтажный шов будет тянуть холодом. В конце снимают защитную пленку с порошкового покрытия, если она была, иначе под солнцем она прикипает.

Главное при монтаже: ламели вниз, крепеж с шагом 150–200 мм и герметик по периметру. Незакрытый монтажный шов это готовый сквозняк и промерзание откоса.

Обслуживание и частые ошибки

Наружная решетка не требует обслуживания в привычном смысле, но раз в год ее стоит осматривать, обычно весной, после схода снега. Бывает, приходишь на объект, а половина живого сечения забита тополиным пухом и листьями, и расход просел вдвое: вентилятор работает, а воздуха нет.

Что проверяют. Антимоскитную сетку очищают от пуха и пыли мягкой щеткой или промывают, не снимая. Ламели протирают от грязи и смотрят, нет ли наледи и гнезд насекомых. Заодно проверяют крепеж и герметик по периметру: если шов растрескался, его проходят заново атмосферостойким герметиком, иначе через него пойдет холод и влага в стену. Алюминий с порошковой окраской служит 20–25 лет и в подкраске не нуждается, оцинковка со временем тускнеет, но на работу это не влияет.

Прошлой весной обратился собственник дома на въезде в поселок, у самой дороги. Жаловался, что на приточной решетке постоянно грязь и насекомые внутри канала, а фильтр приточки забивается за месяц. В свое время поставили дешевую решетку без сетки и без козырька. Приехали, посмотрели, заменили на алюминиевую АРН с антимоскитной сеткой и козырьком, добавили на воздухозаборе фильтрующую секцию класса G4 перед установкой. Фильтр приточки теперь меняют раз в полгода вместо раза в месяц. Решетка с сеткой вышла на пару тысяч дороже простой, а экономия на фильтрах и чистке за год эту разницу многократно перекрыла.

Теперь про ошибки, из-за которых такие решетки чаще всего и меняют. Первая, уже названная: пластик на улицу. Повторяется чаще всех остальных вместе взятых. Вторая: решетка без сетки на фасаде у дороги или в поле, и через сезон канал и фильтр приточки забиты. Третья: решетку ставят впритык к углу здания или под свесом кровли, где скапливается снег и стекает вода, и зимой ее заметает наглухо. Четвертая: берут решетку строго по размеру отверстия, забыв, что у наружной модели с сеткой живое сечение всего 50–65%, и реальный расход выходит ниже нормы.

Все четыре ошибки видны еще на этапе подбора. Раз в год весной почистить сетку, проверить наледь и крепеж, обновить герметик, и решетка отработает свой срок без сюрпризов.

FAQ по наружным решеткам

Нужна ли антимоскитная сетка?
В большинстве случаев да. Без сетки через канал внутрь попадают насекомые, а иногда и мелкие птицы. Минус сетки в том, что она снижает живое сечение и забивается пухом, поэтому ее закладывают в расчет и раз в год чистят.

Какой цвет выбрать?
Алюминиевые решетки красят по каталогу RAL под цвет фасада. Самые ходовые белый, коричневый, серый антрацит и под цвет кирпича. Цвет на стойкость не влияет, это вопрос эстетики.

Можно ли ставить наружную решетку изнутри?
Наружные решетки рассчитаны на установку с внешней стороны стены, ламелями вниз. Если поставить наоборот, ламели будут направлять дождь внутрь канала. Внутри помещения ставят внутренние решетки.

Что в итоге

• На улицу только металл: алюминий или оцинковка с покрытием, пластик деградирует за два сезона.
• Ламели вниз, сетка и козырек защищают канал от дождя и насекомых.
• Регион решает: север под снег, юг под соль, открытый фасад под ветер.
• Живое сечение ниже, 50–65% от посадочного, это учитывают в расчете расхода.
• Монтаж с герметиком по периметру, иначе сквозняк и промерзание откоса.
