Шумоглушители для вентиляции: как они работают, какие бывают и как подобрать по затуханию

Десять метров круглого воздуховода диаметром 160 мм снижают уровень звуковой мощности вентилятора всего на 1–3 дБ, а ночью в спальне система вентиляции по СП 271 может шуметь не громче 25 дБА. Чтобы дойти до 25 дБА, нужно снижение, которое сам канал не дает, и дает его шумоглушитель для вентиляции. Подбирать его нужно по октавам, потому что одной цифры из каталога для этого мало. Дальше разобрано, откуда в системе берется шум, чем трубчатые модели отличаются от пластинчатых, как выглядит расчет с настоящими числами из паспортов и что проверить на монтаже и при пуске.

Про вентиляторы подробнее написано в статье про виды вентиляторов, а порядок сборки трассы описан в материале про монтаж воздуховодов. Здесь собрано только то, что относится к шуму.

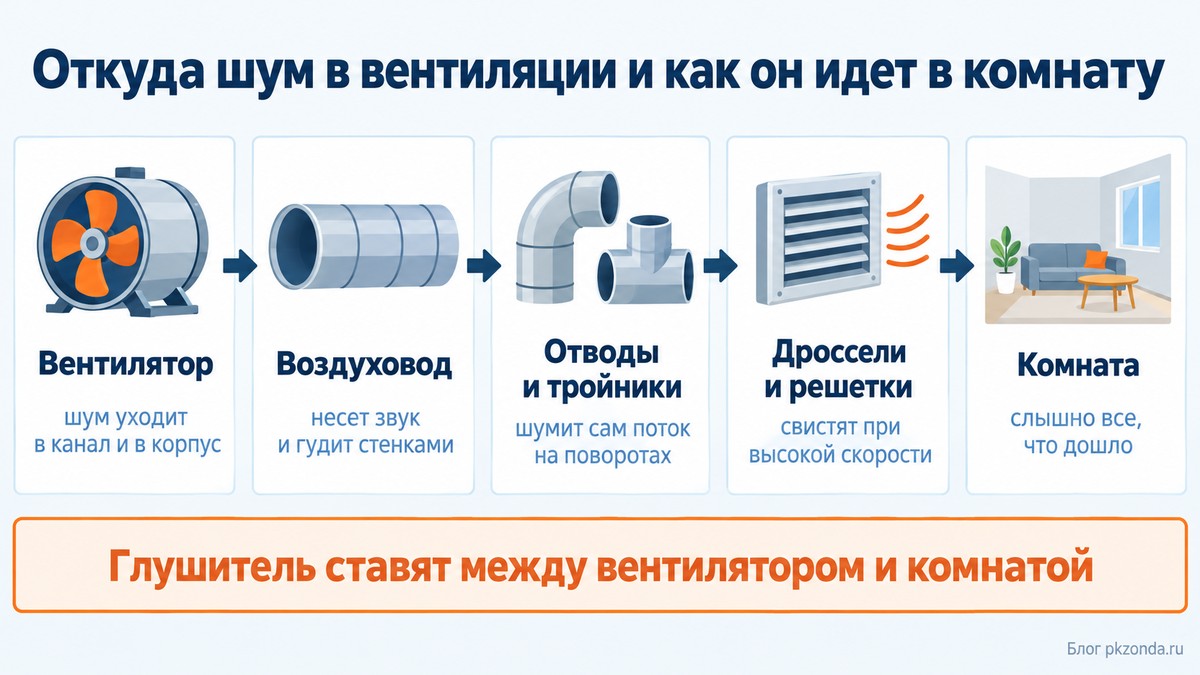

Откуда в вентиляции берется шум и зачем нужен шумоглушитель

По СП 51.13330 источниками шума в системах вентиляции и кондиционирования считаются вентиляторы и вентиляционные установки, регулирующие устройства (дроссель-клапаны, диафрагмы, шиберы), воздухораспределители (решетки, плафоны, анемостаты) и фасонные элементы, то есть отводы, тройники и крестовины. Вентилятор излучает звук сразу в трех направлениях, в патрубок всасывания, в патрубок нагнетания и корпусом, поэтому в паспорте на него дают три набора уровней. В каталоге канального вентилятора Blauberg Iso-Mix EC 125 общие уровни звуковой мощности составляют 58 дБА на входе, 61 дБА на выходе и 49 дБА в окружающую среду. Основная часть звука уходит в канал, корпус излучает заметно меньше. Шум приходит в комнату двумя основными путями, по воздуху внутри канала и сквозь стенки воздуховода.

Прямой участок канала звук почти не гасит. В таблице СП 271 для круглого воздуховода диаметром 75–200 мм потери составляют 0,1–0,3 дБ на каждый метр, поэтому десять метров дают те самые 1–3 дБ. Собственный шум прямого участка на фоне отводов и арматуры невелик, и в расчете его учитывают, только когда канал проходит через помещение с жесткими акустическими требованиями. Длина трассы дает копейки затухания, шум задают вентилятор и арматура, и снижает его только глушитель. Что же тогда его гасит?

На монтаже это вылезает так: вентилятор подобран по паспорту тихий, а в комнате все равно слышен гул или свист. Решетка на конце трассы свистит, когда скорость высока, дроссель стоит впритык к выходу, подвес передает вибрацию на перекрытие. СП 271 рекомендует ставить дроссель-клапан не ближе восьми гидравлических диаметров воздуховода до выходного отверстия и до разветвления, иначе шум арматуры растет. Сначала проверяют скорость, дроссели и решетки, и только потом считают глушитель.

Сам СП 51 в пункте 11.17 выстраивает порядок так. Центральный глушитель у вентилятора и концевой перед помещением предусматривают, если выбором параметров установки, ее компоновкой или малошумным вентилятором нельзя добиться допустимого уровня. Глушитель стоит в конце списка мер. Бывает, что до него дело не доходит, потому что хватает вентилятора с меньшими октавными уровнями и скорости пониже. А когда не хватает, закладывать глушитель проще на стадии проекта, чем резать готовый воздуховод после первых жалоб.

Как шумоглушитель гасит звук и что значат децибелы

Звук идет по каналу вдоль слоя пористого материала, и часть энергии остается в этом материале. Затухание — это снижение уровня звука, которое глушитель дает в каждой октавной полосе, и измеряется оно в децибелах. Октавы для расчета берут со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц: в этом диапазоне нормируются шумовые характеристики оборудования по СП 271.

Шкала децибелов логарифмическая. Два одинаковых источника дают уровень на 3 дБ выше, чем один, а прибавка в 10 дБ воспринимается на слух примерно как удвоение громкости. Поэтому уровни не складывают в столбик и не усредняют по всему спектру. Таблица СП 271 показывает, сколько надо добавить к большему из двух уровней.

Из нее следует важное для практики. Источник на 10 дБ тише основного добавляет к сумме лишь 0,4 дБ, а источник на 20 дБ тише не добавляет ничего. Поэтому давят самый громкий источник в данной октаве, и мелочи рядом с ним роли не играют. Требуемое снижение считают по каждой октаве отдельно, а затухание глушителя в каждой октаве должно быть не меньше требуемого. Так формулирует и Пособие Минстроя 2020 года по акустическим расчетам: октавные значения эффективности глушителя не должны быть ниже соответствующих значений требуемого снижения.

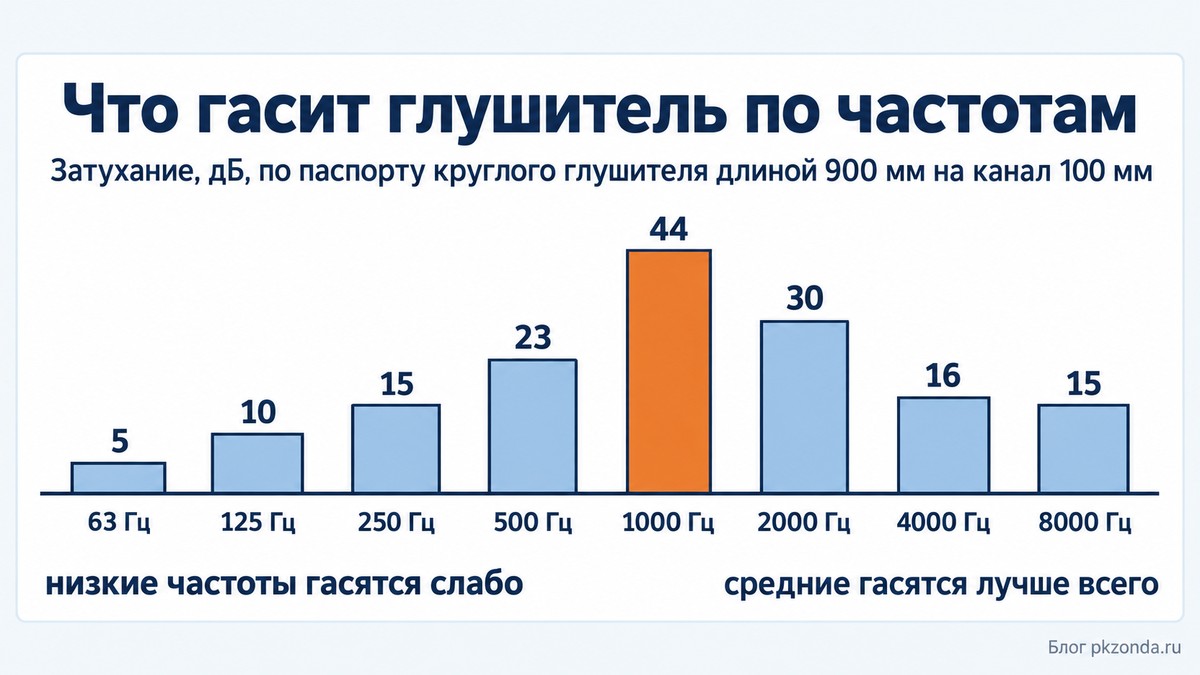

Где глушитель сильнее, а где слабее, видно по спектру. По СП 51 эффективность абсорбционных глушителей невысока на низких частотах до 200 Гц и максимальна в диапазоне 500–2500 Гц. Глушитель длиной 1 м в низкочастотной области снижает уровень не больше чем на 10–15 дБ, в высокочастотной на 33–38 дБ. Паспорт на круглый глушитель Blauberg SD 100/900 показывает ту же картину: 5 дБ на 63 Гц и 44 дБ на 1000 Гц.

Что из этого спектра следует для выбора? Практическое правило. На низких частотах толщина слоя звукопоглотителя важнее длины. В Пособии Минстроя приведен пример: вместо глушителя длиной 1 м со слоем 50 мм достаточно поставить глушитель длиной 0,5 м со слоем 100 мм. Поэтому при гуле на низких частотах часто хватает модели с более толстым слоем, а длину корпуса можно оставить прежней.

Есть и обратная сторона. Поток воздуха в самом глушителе тоже создает шум, и СП 271 оценивает его при скоростях выше 10 м/с. При меньших скоростях влиянием потока на эффективность можно пренебречь. Глушитель, перегруженный по скорости, сам становится источником свиста.

Какие бывают шумоглушители: трубчатые, пластинчатые, канальные и камерные

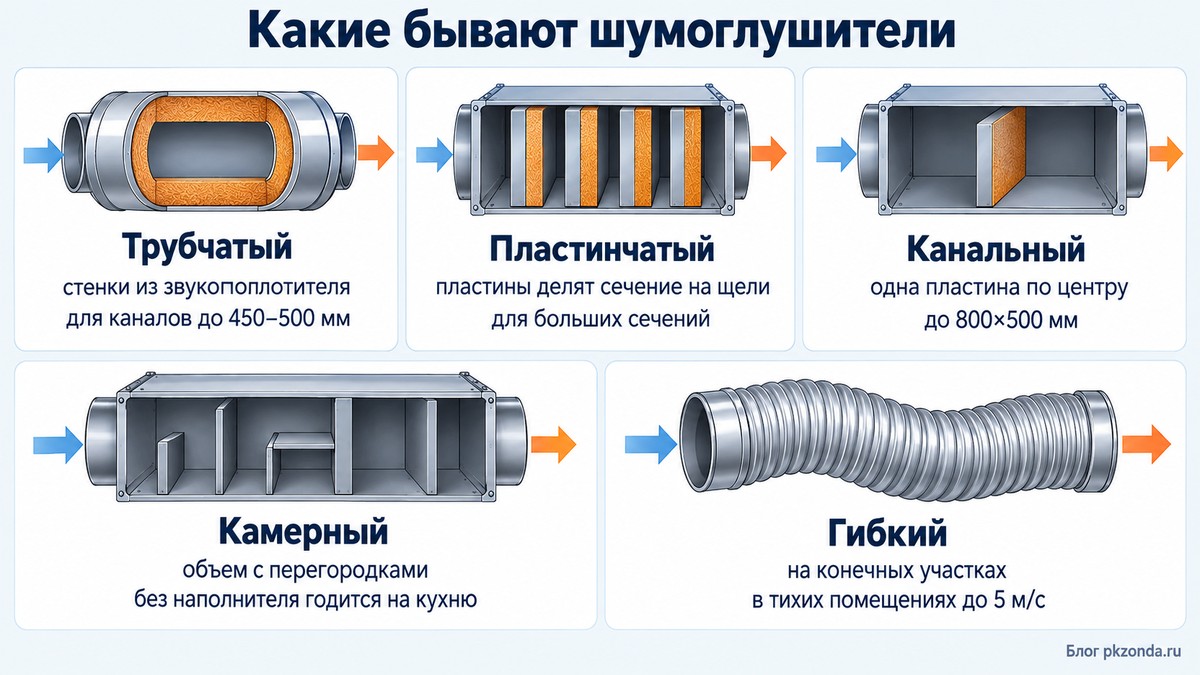

СП 51 в пункте 11.19 называет абсорбционные глушители (трубчатые, цилиндрические, пластинчатые, канальные), а при необходимости камерные и воздуховоды с облицовкой изнутри. Все они гасят звук одним способом, но различаются тем, как размещен поглотитель относительно потока. От этого зависят допустимое сечение канала и потери давления.

Трубчатый глушитель — это участок воздуховода со звукопоглощающими стенками, где свободное сечение равно сечению канала. СП 51 и СП 271 считают такие глушители эффективными в воздуховодах с поперечными размерами до 450–500 мм. Затухание зависит от длины активной части, толщины слоя и материала, и чем шире канал, тем оно слабее. Это хорошо видно по таблице В.1 СП 271 для круглых глушителей со слоем 100 мм (заполнение базальтовым волокном объемной массой 20–25 кг/м³).

Затухание в дБ. Удвоение длины в этой таблице заметно увеличивает затухание на средних частотах (с 30 до 50 дБ на 500 Гц), а переход с диаметра 200 мм на 400 мм на тех же 500 Гц отнимает 10 дБ. Поэтому длинный трубчатый глушитель на широком канале дает меньше, чем кажется по длине.

Круглые глушители Blauberg SD показывают тот же характер спектра по паспорту производителя. Строки таблицы ниже взяты из каталога 2022 года.

Число после косой черты обозначает длину глушителя в миллиметрах, число перед ней диаметр канала. Затухание в дБ. Видно, что с диаметром до 315 мм пик остается на 1000 Гц, а у модели диаметром 355 мм спектр выровнялся: 10 дБ на 63 Гц и 22 дБ на 1000 Гц. Широкий глушитель гасит ровнее, но на средних частотах слабее узкого, и сравнивать модели по одной октаве бессмысленно.

Пластинчатый глушитель нужен там, где канал шире 450–500 мм. Поглотитель в нем распределен по сечению пластинами, между которыми проходит воздух. По СП 271 количество и высоту пластин выбирают так, чтобы свободное сечение глушителя было не меньше сечения воздуховода, тогда сопротивление и собственный шум минимальны. У пластинчатого есть местное сопротивление, а у трубчатого его нет. Для пластин оно зависит от доли свободной площади: при 0,25 коэффициент равен 0,72 с обтекателями и 0,95 без них, при 0,5 соответственно 0,38 и 0,50, при 0,6 уже 0,27 и 0,35. Пластины с обтекателями на входе потому и ставят. С ростом толщины пластин и расстояния между ними область максимального затухания смещается в сторону низких частот.

Канальный глушитель — это пластинчатый с одной пластиной, толщина которой равна половине меньшего размера сечения. Применяют его в прямоугольных каналах до 800×500 мм. С ростом сечения одна пластина теряет эффективность, и паспорта это показывают. У канального глушителя Shuft SRr на сечении 500×250 мм затухание на 500 и 1000 Гц составляет 23 и 26 дБ, а на сечении 1000×500 мм на тех же частотах уже по 11 дБ. Вес растет вместе с сечением: у SRSr 500×250 он 16 кг, у 1000×500 уже 52 кг.

Затухание в дБ по паспортам Shuft (декабрь 2025 года). Многопластинчатая модель держит 21–29 дБ на средних и высоких частотах даже на большом сечении, а одна пластина на сечении 1000×500 мм этого уже не дает.

Остальные виды встречаются реже, но знать их стоит.

Камерный глушитель без облицовки менее эффективен, зато СП 51 советует отдавать ему предпочтение в вытяжках помещений для приготовления пищи. Там наполнитель загрязнился бы жиром и потерял акустические свойства. Камерные с облицовкой гасят больше, но и сопротивление у них выше. Гибкие воздуховоды со звукопоглощающей облицовкой Пособие Минстроя рекомендует на конечных участках сети. По испытаниям на каналах диаметром 200 мм длиной 1–3 м они снижают звуковую мощность на 3–18 дБ на частотах 63 и 125 Гц и на 25–38 дБ до 2000 Гц, а три метра такого воздуховода сопоставимы с трубчатым глушителем длиной 1,5 м и слоем 100 мм. Ограничение у них прямое. Сопротивление из-за шероховатости высокое, поэтому в тихих помещениях скорость не должна превышать 5 м/с.

Сотовые глушители старый СНиП II-12-77 запрещал применять в вентиляции. СНиП давно утратил силу, а в действующих СП 51 и СП 271 сотовых нет среди рекомендуемых типов, так что на объекте их лучше не искать.

Из чего сделан шумоглушитель и где его нельзя ставить

В паспортах Shuft и Blauberg корпус сделан из оцинкованной стали, наполнитель заявлен негорючим, а поверх него идет защитное покрытие, которое не дает волокнам выдуваться в воздушный поток. У Shuft SRSr внутри стоят пластины с материалом повышенной плотности и обтекателями на входе, стандартная длина 1000 мм. У SRr пластина двухслойная: сверху негорючая базальтовая вата толщиной 50 мм и плотностью 14 кг/м³. Круглый Shuft SCr собран из двух труб, наружной спирально-навивной и внутренней перфорированной, а между ними лежит негорючий нетканый материал. Диаметр внутренней трубы равен диаметру воздуховода. Blauberg SD соединяется с воздуховодами через фланцы с резиновыми уплотнителями.

Условия применения у каждого производителя свои, и их читают до заказа. Паспорта Shuft разрешают температуру воздуха от минус 40 до плюс 60 °C и скорость не выше 10 м/с. Запрещены влажные помещения, помещения категорий А и Б по взрывопожарной опасности, местные отсосы взрывопожароопасных смесей, запыленность выше 100 мг/м³, липкие и волокнистые материалы в потоке. Паспорт глушителя другого производителя ограничивает влажность 80 % и температуру от минус 30 до плюс 50 °C и требует системы с классом герметичности С. Поврежденный корпус паспорта Shuft ставить не разрешают.

Теперь о приемке. Проект проектом, а на объекте глушитель приходит в коробке, и первым делом сверяют маркировку с проектом и осматривают корпус. Вмятина на кулисе или порванное покрытие над наполнителем дают волокну дорогу в поток, поэтому такой корпус паспорт ставить запрещает. Заодно сверяют условия паспорта с объектом. Если вытяжка влажная или жирная, глушитель с наполнителем обычного исполнения не подходит, и вопрос о типе решают до заказа, пока ничего не смонтировано.

Нормы шума: до скольких децибел надо снизить

Допустимый шум задан уровнем звукового давления в помещении по октавам и общим уровнем в дБА. Для вентиляции действует поправка: допустимые значения принимают на 5 дБ ниже, чем для шума извне. В СП 271 в таблице 5.1 эта поправка уже учтена, поэтому ее числа можно брать в расчет напрямую.

Уровни звукового давления в дБ, значения таблицы 5.1 СП 271 с учетом поправки минус 5 дБ.

В СП 51.13330.2011 для тех же помещений числа выше на 5 дБ: жилая комната днем 40 дБА, ночью 30 дБА, офис 50 дБА. Это значения до поправки. Если вычесть из них 5 дБ, получатся строки таблицы выше. Только ночью нормы расходятся. СП 51 исключает жилые помещения из поправки для ночного времени, а СП 271 и СанПиН 1.2.3685-21 (пункт 104) вычитают 5 дБА и ночью. Для спальни безопаснее считать на 25 дБА, потому что строгий вариант проходит по всем трем документам.

СанПиН действует до 1 марта 2027 года. Что придет ему на смену, пока в открытых источниках не видно, поэтому перед работой над проектом стоит сверить актуальную редакцию. Октавные числа для жилой комнаты в СанПиН и в СП 51 совпадают.

При пуске результат сверяют с этой же таблицей. Шумомер покажет общий уровень в дБА, а сравнивать с нормой имеет смысл и по октавам, если прибор это умеет, ведь гул на 125 Гц может прятаться под нормальным общим числом. Основание простое. Норма задана набором из восьми чисел, и превышение хотя бы в одной октаве считается нарушением.

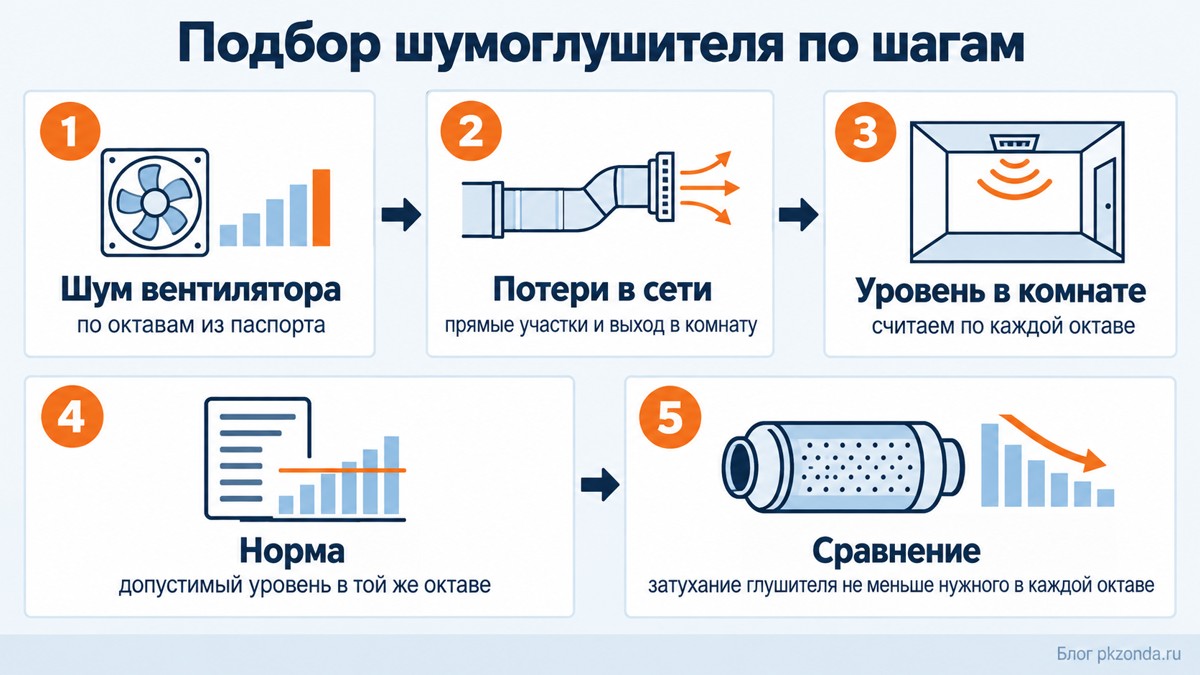

Как подобрать шумоглушитель по шагам на примере

Полный акустический расчет делает проектировщик по СП 271. Для предварительного выбора и проверки готового проекта хватает пяти шагов.

1. Взять из паспорта вентилятора октавные уровни звуковой мощности в сторону помещения: нагнетание для притока, всасывание для вытяжки.
2. Вычесть потери в сети на прямых участках, отводах и на выходе в помещение.
3. Пересчитать уровень мощности в уровень звукового давления в комнате.
4. Вычесть допустимые значения из таблицы выше и получить требуемое снижение по каждой октаве.
5. Подобрать глушитель, у которого паспортное затухание не меньше требуемого в каждой октаве.

А как перейти от мощности вентилятора к шуму в комнате? Для небольших помещений объемом до 120 м³ СП 271 допускает упрощенную формулу уровня в комнате. Уровень в комнате равен октавному уровню звуковой мощности вентилятора за вычетом потерь в сети и десяти десятичных логарифмов постоянной помещения, к которым прибавляют шесть. Потери в сети обозначают ΔL, постоянную помещения B. Расчетная точка при этом стоит не ближе 2 м от решетки и не ближе 3 м от других источников шума. Постоянная помещения — это его способность поглощать звук. Для жилых комнат с мягкой мебелью она на частоте 1000 Гц равна объему, деленному на 6, а на других частотах умножается на коэффициент, который зависит от частоты и объема.

Возьмем условный пример. Жилая комната 15 м² высотой 3 м, объем 45 м³. Приточный воздуховод диаметром 125 мм длиной 5 м заканчивается решеткой заподлицо с потолком. Вентилятор канальный шумоизолированный Blauberg Iso-Mix EC 125, и из его каталога взяты уровни звуковой мощности в нагнетание. Режим, к которому они относятся, каталог не называет, поэтому пример показывает порядок расчета на каталожных данных, и на реальном объекте цифры будут свои.

В каталоге уровни даны с коррекцией A, а формулы СП 271 работают с уровнями без нее. Поэтому к каждой октаве возвращена поправка. Для комнаты 45 м³ постоянная помещения на 1000 Гц составляет 7,5 м², на остальных частотах она получается умножением на коэффициент.

Потери в сети сложены из двух частей. Прямой участок диаметром 125 мм дает по таблице 7.1 СП 271 от 0,1 до 0,3 дБ на метр, что на пяти метрах равно 0,5–1,5 дБ. Отражение от конца воздуховода при выходе заподлицо со стеной или потолком для диаметра 125 мм по таблице 7.5 составляет 18, 13, 8, 4, 1, 0, 0 и 0 дБ. Отводы, решетку и распределение потока в пример не включали, и это работает в запас: реальный уровень в комнате ниже расчетного. Для других сечений числа берут из тех же таблиц СП 271.

Теплоизоляция на металлическом воздуховоде удваивает табличные потери на метр, так сказано в примечании СП 271. А если в комнату выходят несколько одинаковых источников, например две системы, к требуемому снижению добавляют десять десятичных логарифмов от их числа, и для двух источников это 3 дБ.

Остается сравнить требуемое снижение с паспортом глушителя. Для круглого Blauberg SD диаметром 125 мм в каталоге три длины, и результат сравнения ниже.

Затухание в дБ по паспорту Blauberg SD (каталог 2022 года).

Самая длинная модель SD 125/1200 перекрывает требование во всех октавах, кроме 250 Гц: там она дает 16 дБ при необходимых 17,6, и не хватает 1,6 дБ. Решает октава 250 Гц, хотя глаз цепляется за рекордные 48 дБ на 1000 Гц. Ночью для спальни с нормой 25 дБА на 250 Гц нужно уже 27,6 дБ, и нехватка составляет 11,6 дБ. Одним глушителем из этого ряда вопрос не закрыть.

Что делать с таким итогом? Есть три пути, и первый из них: поставить вторую секцию. СП 51 прямо разрешает делить длинный глушитель на 2–3 секции с промежутком в одну-две длины секции, и паспорт Blauberg советует для лучшего эффекта ставить глушители последовательно. Паспортные цифры при этом не складываются арифметически, и СП 271 это оговаривает: эффективность одного глушителя длиной 3 м не равна сумме трех по 1 м. Второй путь: взять вентилятор с меньшими уровнями в октавах 125–500 Гц. Третий путь: снизить расход, но это уже решение проектировщика. Скорость в канале тоже влияет, и о ней речь в следующем разделе.

Сечение, скорость воздуха и потери давления при подборе под канальный вентилятор

Диаметр или сечение глушителя берут по воздуховоду, в который он встает. Для круглой трассы это диаметр канала, для прямоугольной размеры сечения. Дальше проверяют скорость воздуха в глушителе: перегруженный по скорости глушитель начинает свистеть сам, и паспортное затухание уже не выручает.

Для концевого глушителя перед помещением СП 271 и Пособие Минстроя дают ориентировочные скорости в зависимости от допустимого уровня звука в помещении.

Для жилой комнаты днем с нормой 35 дБА ориентир лежит между 3 и 5 м/с, а ночью с нормой 25 дБА он опускается до 2,5 м/с. Паспортные максимумы выше и к рабочей скорости отношения не имеют: Shuft разрешает до 10 м/с, у Innovent для пластинчатой модели в каталоге указано до 20 м/с между кулисами. Это предел для самого изделия, и в жилом помещении до него дело доводить не стоит.

Подбор под канальный вентилятор удобно начинать с таблицы расхода. В ней видно, какой расход проходит через круглое сечение при четырех ориентирах скорости.

Расход рассчитан как произведение скорости на площадь круглого сечения номинального диаметра с переводом секунд в часы.

Если вернуться к примеру, вентилятор с паспортным максимумом 370 м³/ч на диаметре 125 мм дает 8,4 м/с, на диаметре 160 мм 5,1 м/с, на диаметре 200 мм 3,3 м/с. Значит, для жилой комнаты канал диаметром 125 мм на таком расходе слишком тесен, и придется смотреть и на диаметр, и на глушитель заново. Но у более широкого глушителя затухание на 250 Гц не выше: по паспорту у SD 125/900 оно 12 дБ, у SD 200/900 11 дБ. Рост диаметра снижает скорость, но затухание у более широкого глушителя ниже, поэтому подбор приходится считать заново. Здесь же вспоминают канальные вентиляторы, о них есть статьи как выбрать канальный вентилятор и канальный прямоугольный вентилятор, а в каталоге есть раздел канальных вентиляторов.

А что с давлением? Потери давления на глушителе складываются с сопротивлением всей сети. Рабочая точка вентилятора сдвигается по его характеристике, расход падает, и вентилятор нужно проверять заново, уже вместе с глушителем. Сопротивление растет с квадратом скорости, поэтому у глушителя с запасом по сечению потери невелики, а у тесного заметно растут. В паспорте Blauberg потери давления даны графиками по расходу для каждой модели и длины. Значения для расчета снимают с кривой именно своей модели. Для самих расчетов сети есть статьи про расчет воздуховодов и размеры воздуховодов.

Где ставить шумоглушитель: у вентилятора или перед комнатой

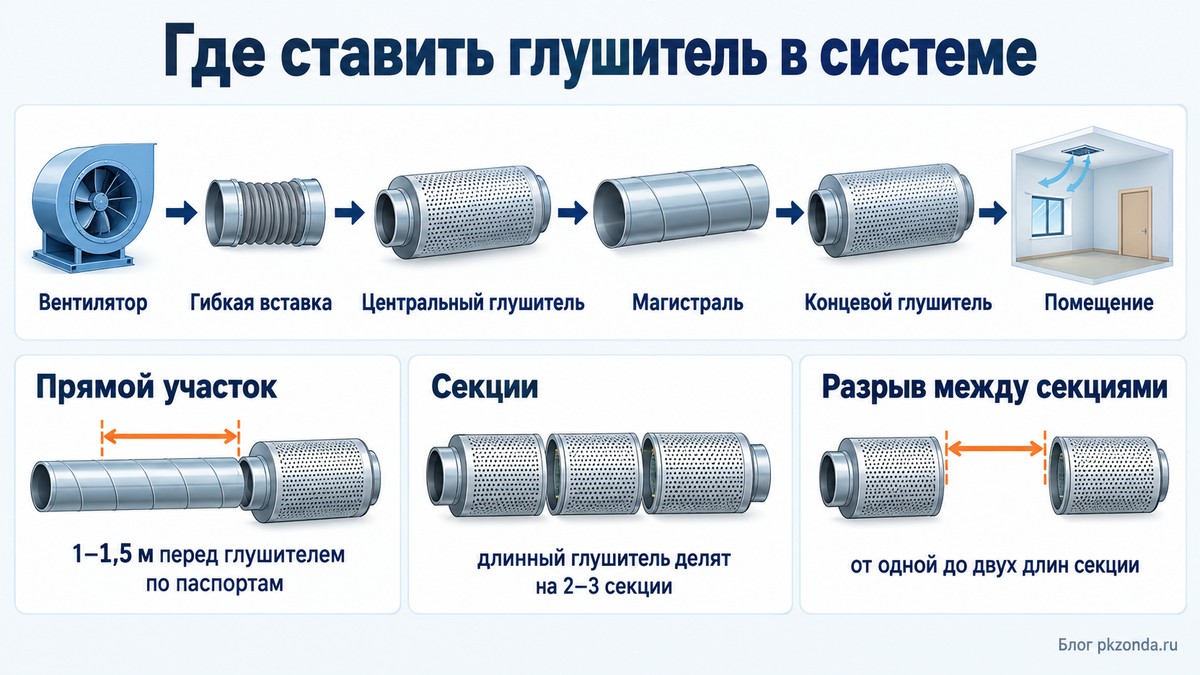

СП 51 выделяет два места. Центральный глушитель — это глушитель непосредственно у вентилятора, концевой стоит в воздуховоде перед вводом в помещение. Центральный гасит то, что вентилятор отдал в трассу, чтобы шум не разошелся по магистрали и не попал в соседние помещения. Концевой дорабатывает остаток и убирает шум, который успели добавить отводы и арматура. В простой системе на одну комнату хватает одного глушителя, и его ставят там, где проще обеспечить прямой участок и доступ.

Про сторону вентилятора нормы напрямую не говорят. Паспорт Shuft допускает установку как на стороне нагнетания, так и на стороне всасывания, количество глушителей определяет проект. Для приточной системы шум идет с нагнетания в помещения, для вытяжной со всасывания, поэтому глушитель встает на ту сторону, откуда звук идет к людям. Прямой участок перед глушителем нужен для ровного потока: Shuft рекомендует 1–1,5 м, Innovent не меньше 1 м. Отвод впритык перед глушителем сбивает поток, и эффективность падает.

Если нужен глушитель длиннее 3 м, СП 51 советует разбить его на 2–3 секции с промежутком между ними не менее одной-двух длин секции. Производители кухонных вытяжек дают более скромную рекомендацию: 800–1000 мм воздуховода между глушителями, а на этом участке гибкую вставку длиной 100–160 мм, чтобы звук не шел дальше по металлу. Эти значения относятся к вытяжным системам кухонных вентиляторов и нормой не подкреплены. В проекте берут то, что требует норма, а рекомендации производителя служат дополнением.

Еще две оговорки по месту. По СП 51 вентиляторы не следует ставить рядом со спальнями, кабинетами и офисами, а транзитные магистрали обходят помещения с высокими требованиями к шуму. На одном воздуховоде не рекомендуется ставить подряд больше четырех-пяти воздухораспределителей: давление перед первым растет, приходится вводить дроссельную шайбу, а она шумит. О видах и подборе решеток подробно рассказано в материале про вентиляционные решетки.

На монтаже: как установить шумоглушитель в воздуховод

Положение глушителя по паспортам Shuft и Blauberg может быть любым, но к корпусу должен быть сервисный доступ. Круглые модели Blauberg крепят к воздуховодам хомутами, соединение с воздуховодом идет через фланцы с резиновыми уплотнителями. У прямоугольных Shuft фланцы стягивают болтами М8 с гайками и шайбами «гровер», а при стороне фланца больше 400 мм добавляют скобочные зажимы с шагом 200–300 мм. Два глушителя подряд соединяют той стороной, где пластины идут заподлицо с краем фланца.

Вес решает, как подвешивать. У Blauberg SD 200/900 корпус весит 5,3 кг, у Shuft SRSr сечением 500×250 мм 16 кг, а у сечения 1000×500 мм уже 52 кг. Глушитель подвешивают на собственных опорах и не нагружают им стыки воздуховода, иначе фланцы поведет, уплотнитель перестанет работать, и воздух с шумом пойдет через щели. На пуске такая мелочь превращается в свист, а через сезон в расшатанный стык.

Вибрация идет по подвесам не хуже, чем звук по каналу. По СП 271 между вентилятором и воздуховодом ставят гибкие вставки, а сам агрегат монтируют на виброизоляторах. Пособие Минстроя добавляет требование для самих воздуховодов: их виброизолируют при подвеске к потолку и в местах прохода через ограждения, особенно если гибких вставок у вентилятора нет. Прокладки на проходе рекомендуется выпускать из ограждения на 3–5 мм, иначе торцы закрывают нетвердеющей мастикой. Цементно-песчаная штукатурка для этого не годится, Пособие исключает ее прямо.

Про общую сборку трассы и крепеж подробнее в статье про монтаж воздуховодов. Из материала про виды воздуховодов полезно взять сравнение круглых и прямоугольных сечений: для шума оно существенно, ниже будет видно почему.

Как убедиться, что глушитель работает? При пусконаладке по паспорту Shuft проверяют три вещи: осмотр, отсутствие дополнительных вибраций и шумов, замер уровня до и после глушителя. Замер до и после показывает реальное затухание, и разницу с расчетом сразу видно.

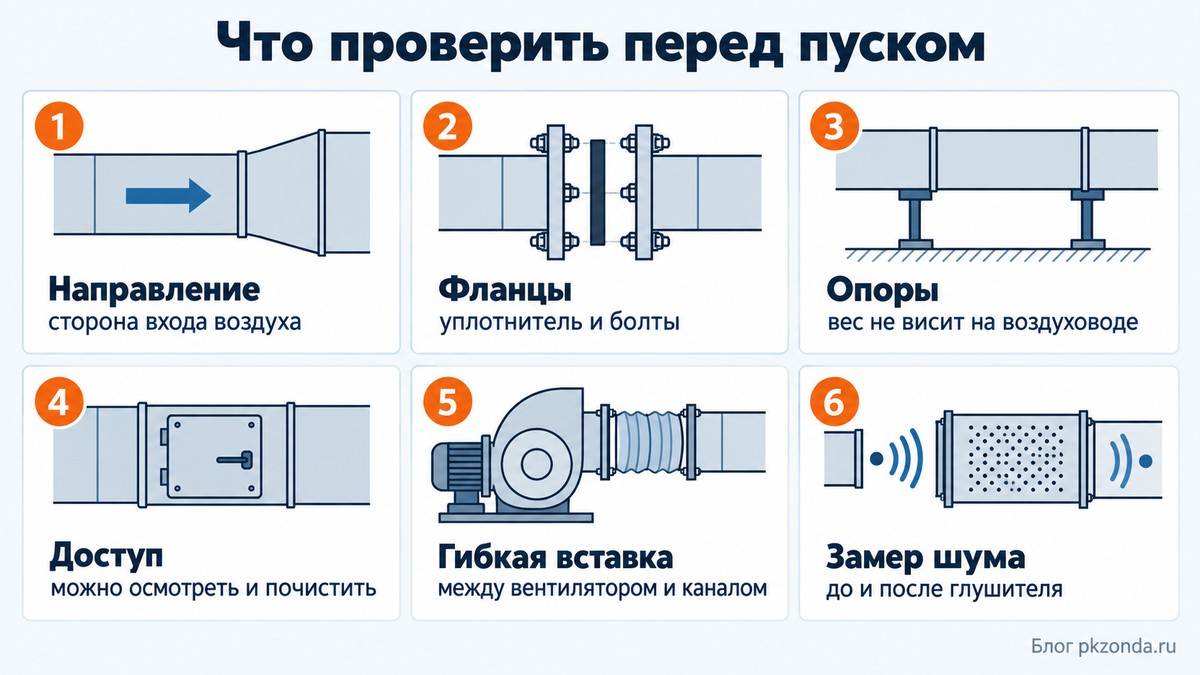

Что проверить перед запуском:

• Направление потока. У глушителей с обтекателями или скосом на пластине сторона входа воздуха имеет значение, и ее сверяют по маркировке.
• Фланцы и уплотнитель. Уплотнитель лежит по всему периметру, болты затянуты, зажимы на больших фланцах стоят.
• Опоры. Вес глушителя не лежит на воздуховоде, подвесы не передают вибрацию на перекрытие.
• Доступ. Корпус можно осмотреть и продуть сжатым воздухом, не разбирая потолок.
• Гибкая вставка. Она стоит между вентилятором и воздуховодом и не натянута в рабочем положении.
• Замер. Уровень шума измерен до и после глушителя, а разница сверена с таблицей затухания по октавам.

Почему шумит даже с глушителем и что будет через сезон

Если после монтажа шум остался, откуда он идет? Сначала это выясняют. Глушитель работает только на пути звука по воздуху внутри канала, а обходных путей у шума несколько. Ниже типичные ситуации, для которых в нормах и паспортах есть опора.

Через сезон это всплывает по другим причинам. Паспорта рекомендуют обслуживание. Shuft рекомендует обслуживание раз в год и допускает только мягкую сухую чистку, то есть продувку сжатым воздухом или пылесос. Высоконапорная промывка, выбивание пыли ударом и средства, разрушающие материал, запрещены.

Отдельный случай составляет вытяжка с жиром. СП 51 прямо указывает, что в системах помещений для приготовления пищи наполнитель может загрязниться и потерять акустические свойства. Поэтому на кухонных вытяжках предпочтительнее камерный глушитель без облицовки, а на глушитель с наполнителем в жирном воздухе рассчитывать не стоит. Глушитель надо ставить в воздух, который соответствует его паспорту, иначе затухание со временем падает.

Чем еще можно снизить шум вентиляции

Глушитель закрывает путь шума по воздуху, но у шума есть и другие пути и причины. Нормы СП 51 и СП 271 собирают меры вместе: от выбора вентилятора до облицовки венткамеры. Часть мер дешевле глушителя, и до его заказа их стоит проверить.

Из таблицы следует простой порядок работ. Сначала проверяют вентилятор и режим, потом скорости и арматуру, затем вибрацию и пути обхода, и только после этого считают глушитель. Глушитель идет в этом списке последним, и остальные меры он не отменяет. Рабочая схема системы и ее общие параметры разобраны в статьях про вентиляцию в частном доме и расчет вентиляции, а для центральных установок с приточной и вытяжной частями есть материал про приточно-вытяжные установки.

Что смотреть в паспорте шумоглушителя перед заказом

Названия типа и размера для подбора мало. Паспорт, из которого берут числа, проверяют по нескольким признакам, потому что у разных производителей он написан по-разному.

Первое, что нужно найти, это затухание по октавам. Паспорта Shuft и Blauberg дают таблицу по полосам от 63 до 8000 Гц для каждой длины и сечения. Если в паспорте только одно число в дБ или общий уровень в дБА, подобрать модель по схеме из этой статьи нельзя.

Второе касается метода измерения. Лабораторные испытания глушителей в воздуховодах описывает ГОСТ 28100-2007, созданный на основе международного стандарта ИСО 7235 и заменивший ГОСТ 28100-89. Он измеряет вносимые потери, потоковый шум и падение полного давления. В паспорте Blauberg SD метод и скорость потока при измерении не названы. Числа глушителей разных производителей получены по разным методикам, поэтому внутри линейки одного производителя сравнивать длины и диаметры можно, а между производителями только по порядку величины. Заметная разница между цифрами Blauberg SD и Shuft SCr не доказывает, что один глушитель лучше другого.

Третье относится к сопротивлению и собственному шуму. По СП 271 глушитель описывают снижением шума (или эффектом установки в канале без потока), а также уровнем звуковой мощности собственного шума на заданных скоростях. Сопротивление должно быть дано для нужного расхода. У Blauberg это графики, у других производителей встречаются таблицы.

Четвертое составляют условия применения. Температура воздуха, влажность, допустимая запыленность, категории помещений по взрывопожарной опасности, класс герметичности системы: все это записано в паспортах Shuft и в паспорте другого производителя, о котором шла речь выше. Если условия объекта выходят за паспорт, глушитель на нем ставить нельзя, даже если затухание подходит.

И наконец масса, способ крепления, гарантия и срок службы. Эти пункты определяют, как глушитель будет висеть и что с ним делать через несколько лет. Гарантия по паспортам Shuft составляет три года, срок службы десять лет. У паспорта другого производителя гарантийный срок один месяц. Цифры в разных паспортах отличаются на порядок.

Глушители ГТК, ГТП и ГП в каталоге и как выбрать нужный тип

В каталоге Zonda в разделе шумоглушителей для вентиляции три типа. Это круглые трубчатые глушители ГТК, прямоугольные трубчатые ГТП и прямоугольные пластинчатые ГП. Соответствие определяют категории каталога: круглые трубчатые, прямоугольные трубчатые и прямоугольные пластинчатые.

Выбор по типу канала выглядит так. На круглую трассу ставят ГТК, для которой подходит и круглый воздуховод, и гибкий. В прямоугольный канал малого сечения встает ГТП, а при сечении выше 450–500 мм по сторонам нормы СП 51 и СП 271 рекомендуют переходить на пластинчатый тип, то есть на ГП.

Карточки этих изделий на сайте приводят только тип и назначение, без таблицы затухания по октавам и без типоразмерного ряда. Для подбора по схеме из этой статьи понадобится паспорт выбранной модели с затуханием в каждой октаве и потерями давления. Его запрашивают до заказа, потому что без него расчет по октавам повторить нельзя, а подбор по одному названию типа остается догадкой.

Частые вопросы

На сколько децибел шумоглушитель снижает шум?

Единой цифры нет, она зависит от модели, длины и октавы. У круглого Blauberg SD 100/900 по паспорту затухание растет от 5 дБ на 63 Гц до 44 дБ на 1000 Гц, у SD 100/1200 от 6 до 50 дБ. Общее снижение в дБА зависит от того, в каких октавах сосредоточен шум вентилятора, поэтому сначала берут его спектр.

Уменьшает ли шумоглушитель производительность вентиляции?

Да, глушитель добавляет сопротивление, и рабочая точка вентилятора сдвигается по его характеристике. Чем теснее сечение и выше скорость, тем заметнее потери. Значения берут с кривой потерь давления из паспорта на нужной длине и проверяют вентилятор вместе с глушителем.

Нужно ли обслуживать и чистить шумоглушитель?

По паспорту Shuft обслуживание рекомендуют не реже раза в год. Чистят глушитель мягкой сухой чисткой, продувкой сжатым воздухом или пылесосом. Высоконапорная промывка и выбивание пыли ударом запрещены, так как разрушают материал.

Чем шумоглушитель отличается от гибкой вставки и виброизолятора?

Гибкая вставка и виброизоляторы разрывают путь вибрации, которая идет от вентилятора по металлу. Глушитель гасит звук в воздухе внутри канала. Нормы СП 51 и СП 271 предусматривают оба решения одновременно, потому что они закрывают разные пути шума.

Можно ли вместо глушителя обмотать воздуховод изоляцией?

Звукоизоляция воздуховода снижает шум, который излучают стенки канала. Звук, идущий внутри канала к решетке, она не гасит, поэтому на один и тот же шум обмотка и глушитель действуют по-разному. Если слышно сквозь стенки, обмотка поможет, а если слышно из решетки, нужен глушитель.

Куда ставить шумоглушитель: до вентилятора или после?

Нормы напрямую не разделяют, и паспорт Shuft допускает обе стороны. Центральный глушитель стоит у вентилятора на стороне, откуда звук идет к людям, а концевой ставят в воздуховоде перед помещением. Перед глушителем нужен прямой участок 1–1,5 м.

Можно ли сделать шумоглушитель самому?

Самодельный глушитель подобрать по октавам нельзя: у него нет стендовых данных затухания, а числа паспортов получены на испытаниях готовых изделий. Кроме того, паспорта заводских моделей заявляют защитное покрытие над наполнителем, которое не дает волокну выдуваться в поток.

Сколько глушителей нужно на систему?

Количество определяет проект. Центральный глушитель у вентилятора работает на всю трассу, а концевые ставят перед помещениями с жесткими нормами. Если требуемое снижение больше, чем дает одна секция, СП 51 советует делить глушитель на 2–3 секции с промежутком в одну-две их длины.

Почему шумит даже с установленным глушителем?

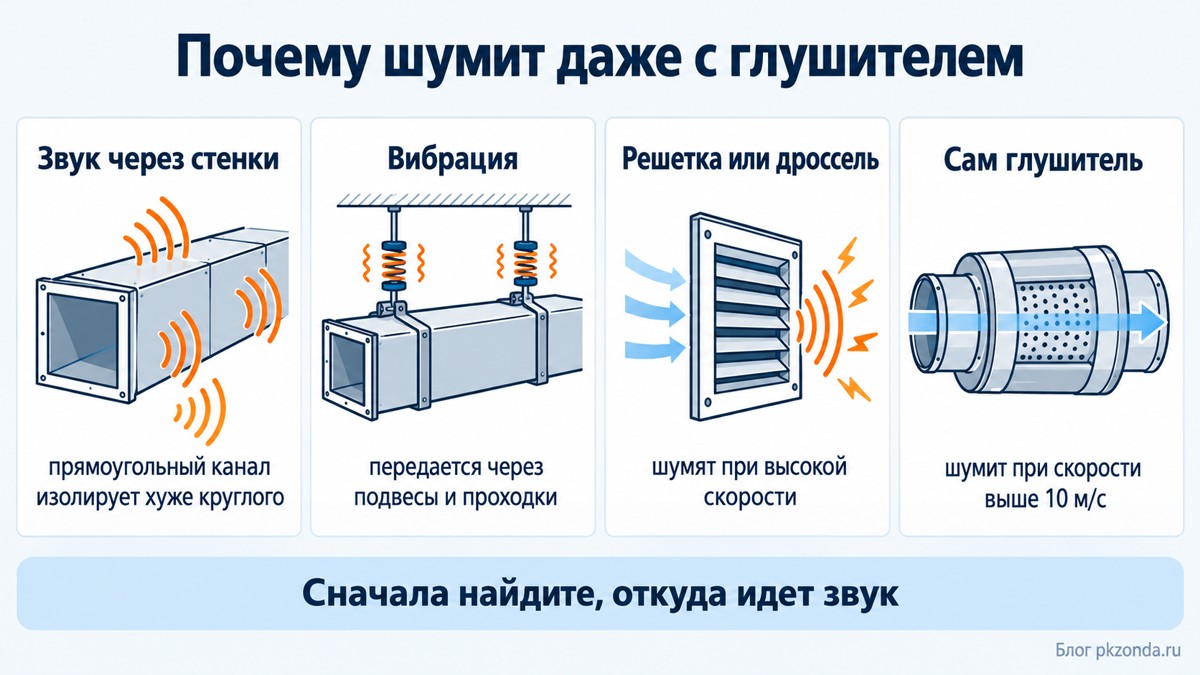

Чаще всего шум идет по обходным путям: через стенки прямоугольного канала, по подвесам, от решетки с высокой скоростью, или глушитель слабо работает на низких частотах. Типичные причины и действия собраны в таблице раздела про причины шума.

Коротко для монтажа

• Сначала считают, потом покупают. Шумоглушитель подбирают по октавам: затухание модели в каждой из восьми полос должно быть не ниже требуемого. Одна цифра в дБ из каталога для этого мала.
• Решает самая слабая октава. В примере с комнатой 15 м² запас в 48 дБ на 1000 Гц не помог, потому что на 250 Гц не хватило 1,6 дБ.
• Скорость в глушителе проверяют до заказа. Для жилых комнат ориентир 3–5 м/с, паспортный предел 10 м/с у Shuft и 20 м/с у Innovent считается пределом изделия.
• Прямой участок 1–1,5 м перед глушителем, подвес отдельно, гибкая вставка у вентилятора. Это три вещи, которые на пуске отделяют работающую схему от свистящей.
• Замер до и после остается самым честным результатом. Расчет показывает, чего ждать, а шумомер на объекте показывает, что получилось.
