Приточно-вытяжная установка: как устроена, сколько тепла возвращает рекуператор и какая производительность нужна

Проветривание зимой работает как форточный насос: теплый воздух, за нагрев которого вы заплатили, улетает на улицу, а взамен приходит холодный, и его надо греть заново. Приточно-вытяжная установка решает обе задачи сразу: подает свежий воздух, забирает отработанный и по дороге возвращает в дом до 90% тепла. Разберем, как она устроена, что происходит внутри корпуса, чем пластинчатый рекуператор отличается от роторного и как прикинуть нужную производительность без проекта.

Что такое приточно-вытяжная установка

Приточно-вытяжная установка (ПВУ) — это один агрегат, который ведет оба воздушных потока: нагнетает свежий воздух с улицы и одновременно удаляет отработанный из помещений. Внутри корпуса стоят два вентилятора, фильтры на обоих трактах, нагреватель и, в большинстве современных моделей, рекуператор, где вытяжной воздух отдает тепло приточному.

Этим ПВУ отличается и от «пассивной» вентиляции через клапаны с общедомовой шахтой, и от раздельной схемы, где приточная машина и вытяжные вентиляторы живут каждый своей жизнью, не зная друг о друге. Когда оба потока идут через один корпус, их можно сбалансировать и заставить работать друг на друга: тепло вытяжки не выбрасывается, а греет приток.

В каталогах это оборудование называют по-разному: вентиляционная установка, приточно-вытяжная установка, установка с рекуперацией, компактная вентмашина. Речь об одном классе техники, у нас он собран в разделе вентиляционных установок.

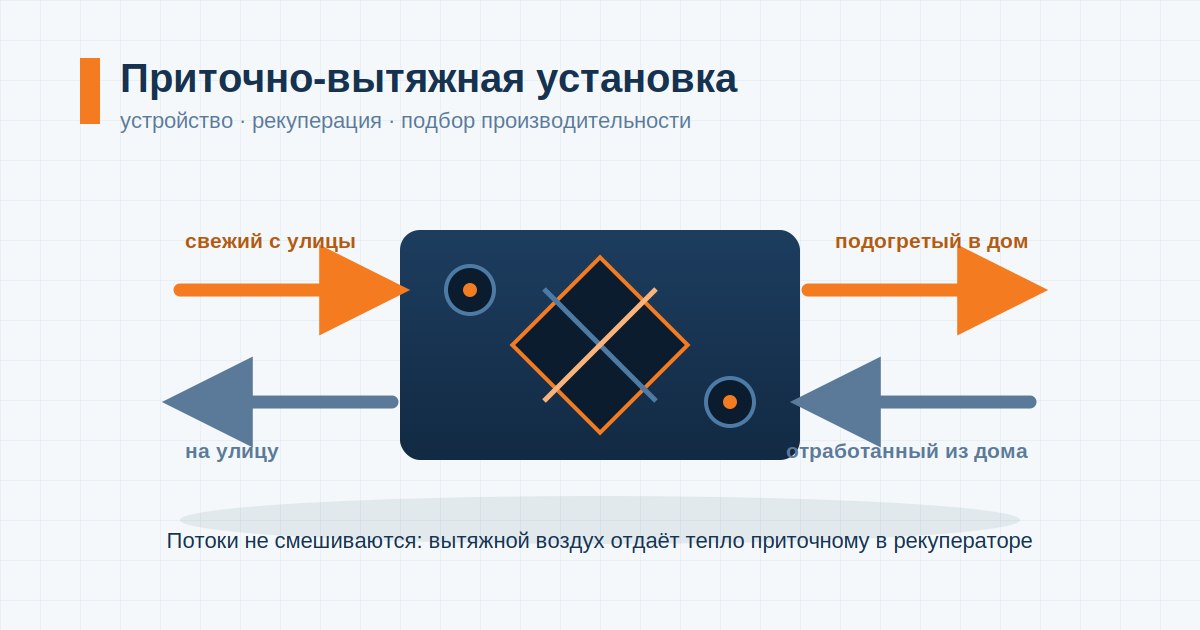

Как работает: два потока через один корпус

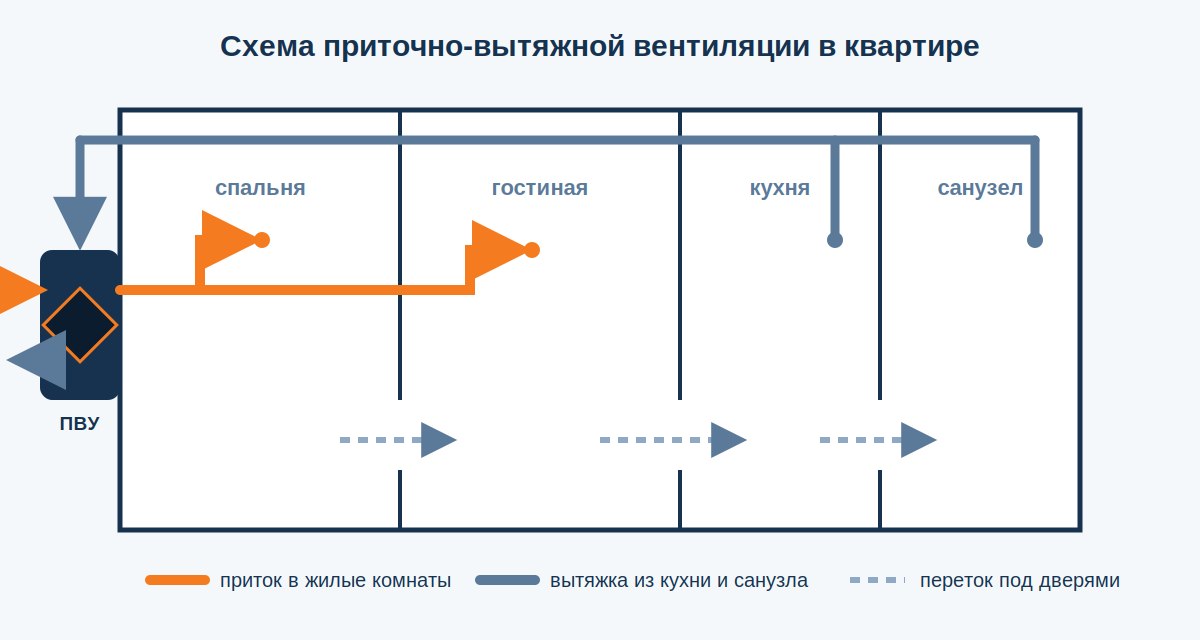

Логика движения воздуха в жилье задана нормами СП 54.13330.2022: свежий воздух подают в жилые комнаты, а удаляют из «грязных» зон, то есть кухни, ванной и санузла. Между ними воздух перетекает через щели под дверями или переточные решетки. Благодаря этому запахи и влага не расползаются по квартире: их постоянно сносит потоком в сторону вытяжки.

Внутри установки тракты идут рядом, но не пересекаются. В пластинчатом рекуператоре потоки разделены тонкими пластинами: тепло сквозь них передается, а воздух, запахи и влага из вытяжки в приток не попадают. У роторных теплообменников конструкция допускает небольшой подмес, обычно 2–3% потока, для жилья это несущественно, но для помещений с резкими запахами уже аргумент в пользу пластинчатого.

Баланс притока и вытяжки — это обязательное условие работы: производители ограничивают допустимый перекос потоков 20%. Если вытяжка сильно перевешивает, квартира работает «на разрежение» и подтягивает воздух из подъезда, стояков и вентшахт соседей. Если перевешивает приток, влажный теплый воздух выдавливается в конструкции. Раздельные системы балансировать почти невозможно, ПВУ делает это штатно: у большинства моделей расходы обоих вентиляторов настраиваются с пульта независимо.

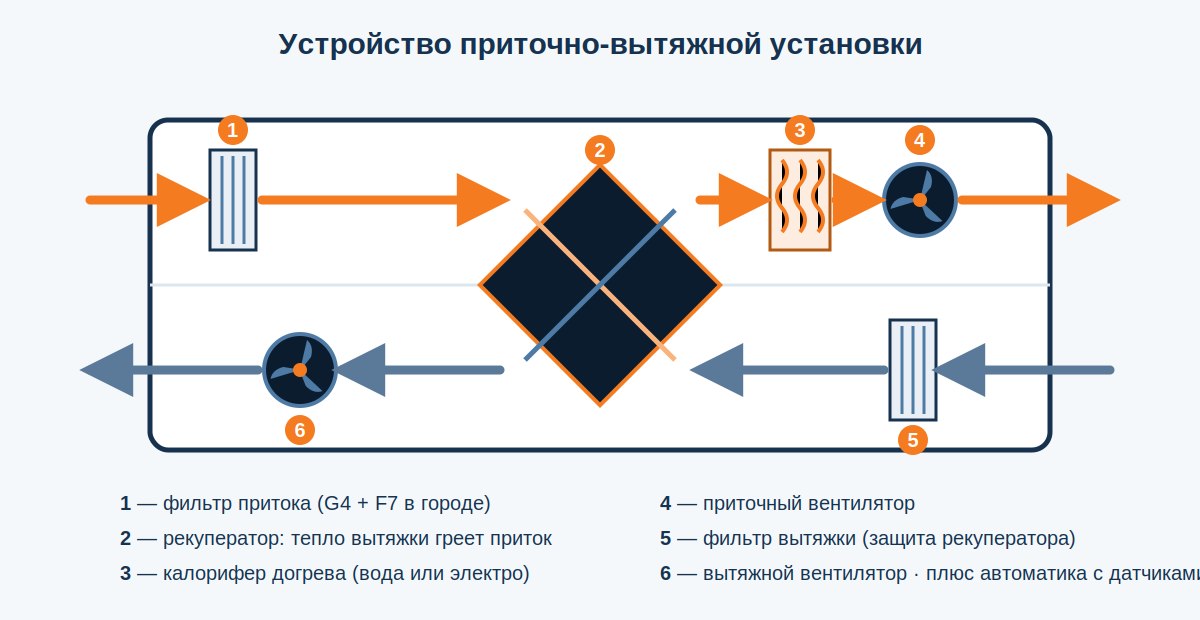

Устройство: что внутри корпуса

Состав у большинства моноблочных установок одинаковый, разница в исполнении и качестве узлов.

Вентиляторы. Их два, приточный и вытяжной. В современных установках это чаще EC-моторы: они экономят до 30% электроэнергии по сравнению с обычными AC, плавно регулируются от 20 до 100% и позволяют точно выставить баланс потоков. Про разницу моторов мы подробно писали в статье про канальные вентиляторы. Обзор остальных конструкций, от осевых до крышных, собран в статье про виды вентиляторов.

Фильтры. Стоят на обоих трактах. На притоке для города правильная связка — это грубый G4 плюс тонкий F7. G4 задерживает крупные частицы: пух, песок, насекомых, крупную пыль. F7 добирает мелкодисперсную пыль, пыльцу и заметную долю частиц PM2.5: по действующей классификации ISO 16890 такой фильтр соответствует уровню примерно ePM1 55–65%. Вытяжной фильтр скромнее, обычно G3-G4. Его задача проще: защитить рекуператор от кухонной взвеси и комнатной пыли, а не чистить воздух для улицы.

Калорифер. Догревает приток после рекуператора до комфортной температуры. Электрический проще в монтаже и типичен для компактных моделей. Водяной подключается к системе отопления через смесительный узел: циркуляционный насос, трехходовой клапан с приводом, байпас. При водяном нагреве сама установка потребляет из розетки около 0,3 кВт, все тепло идет от котла или теплосети. Обратная сторона: водяному калориферу нужна трехуровневая защита от замерзания (датчики по воздуху и теплоносителю плюс привод с возвратной пружиной), и эксплуатировать его без теплоносителя запрещено.

Как заложить тепловую нагрузку на такой калорифер еще на этапе проекта, разбираем в статье о проектировании отопления и вентиляции. А как посчитать саму мощность калорифера по расходу воздуха и разнице температур, разбираем в статье про расчет калорифера для приточной вентиляции.

Рекуператор. Сердце экономики установки, о нем отдельный раздел ниже.

Автоматика. Связывает узлы с датчиками и пультом: держит заданную температуру притока, следит за перепадом давления на фильтрах и напоминает о замене, управляет оттайкой рекуператора, у многих моделей есть Wi-Fi и недельные расписания. Датчики для доукомплектации есть в разделе автоматики.

Шумоглушитель и клапаны. Шумоглушитель гасит аэродинамический шум вентиляторов до решеток; в компактных моделях он встроен, в наборных системах ставится отдельной секцией. Воздушные клапаны с электроприводом перекрывают тракты при остановке установки, чтобы зимой холод не затекал в дом самотеком.

Рекуператор: сколько тепла он реально возвращает

Рекуператор — это теплообменник, в котором вытяжной воздух греет приточный. Эффективность зависит от конструкции, и разброс существенный. Все пять типов, их паспортный и реальный КПД, а также сроки окупаемости разобраны в статье про рекуператоры для вентиляции.

Цифры паспортные, из данных производителей (Breezart, Systemair, Shuft, Turkov); методику измерения эффективности задает ГОСТ Р ЕН 308. Например, противоточные пластинчатые Breezart заявлены с КПД выше 75%, роторные Systemair дают больше 85%.

На практике это выглядит так: при −35 °C на улице и +24 °C в доме рекуператор подогревает приток примерно до +11 °C. Больше 75% тепла, которое прямоточная система выбросила бы на улицу, возвращается в дом, а калориферу остается только догрев с +11 до комфортных значений.

Пара нюансов по типам. Пластинчатый зимой собирает конденсат из теплой влажной вытяжки, поэтому ему нужны дренаж и режим оттайки: автоматика периодически перекрывает приток или включает преднагреватель, чтобы пластины не обмерзали. Роторный, особенно с сорбционным покрытием, возвращает еще и влагу (полезно зимой, когда воздух в квартире пересушен) и работает без преднагрева до −30 °C и ниже. Энтальпийные пластинчатые теплообменники занимают промежуточное положение: влагу переносят, потоки не смешивают.

Отсюда главный экономический аргумент в пользу рекуперации. Прямоточная установка на 1000 м³/ч несет электрокалорифер на 7,2–14,4 кВт, и мощные версии требуют трехфазного питания 380В. Та же производительность с рекуператором обходится нагревателем на 3–4,5 кВт. Для сравнения: по действующему СП 256.1325800 на квартиру с электроплитой закладывается 14 кВт, с газовой 8,5 кВт, а фактический ввод в старом фонде обычно заметно скромнее. Прямоточный калорифер съедает большую часть этого лимита, а то и весь, установке с рекуперацией хватает 3–4,5 кВт.

Виды установок: от моноблока до наборной системы

Моноблочные. Готовый звукоизолированный корпус заводской сборки: все смонтировано, настроено и испытано на производстве. Подключается к воздуховодам, питанию и дренажу. По исполнению бывают подвесные (за подшивным потолком, на кронштейнах), напольные и вертикальные, под нишу или кладовую. Для квартир и домов моноблок — это основной вариант: минимум монтажа и предсказуемый шум.

Наборные. Система собирается на объекте из отдельных узлов: канальный вентилятор, калорифер, фильтр-бокс, шумоглушитель, клапаны, щит автоматики. При больших расходах наборная схема дешевле готовой машины и гибче по компоновке, но требует проектирования: каждый узел считается по расходу и потерям давления. Про подбор ее сердца, канального вентилятора, у нас есть отдельный разбор.

По производительности сегменты у производителей размыты, но ориентиры такие: квартирные моноблоки закрывают диапазон до ~500 м³/ч (типовые линейки 300–550), частному дому обычно хватает 500–1000 м³/ч, офисы и коммерция начинаются от тысячи и уходят к 7000+ м³/ч у канальных машин. По нагреву: компактные модели с рекуперацией несут электрокалориферы на 1,5–4,5 кВт, крупные машины экономически осмысленно переводить на водяные калориферы.

Отдельная развилка выбора: установки с рекуперацией и без нее (прямоточные). Прямоточные дешевле на старте и компактнее, но всю зиму греют улицу вашим электричеством. В климате большей части России рекуперация отбивает разницу в цене за два-три отопительных сезона, дальше работает в плюс.

Какая производительность нужна

Прикидка опирается на две нормы: 60 м³/ч на человека или 3 м³/ч на квадратный метр жилой площади, берется большее значение. Точные значения производительности берут уже из проекта, где воздухообмен считают по каждому помещению: методику и состав работ разбирает статья про проектирование вентиляции: этапы и нормы.

Пример первый, квартира 70 м², семья из трех человек: по людям 180 м³/ч, по площади 210 м³/ч. Смотрим класс 300–350 м³/ч. Пример второй, дом 150 м², четверо жильцов: по людям 240, по площади 450 м³/ч. Целимся в машины на 500–600 м³/ч.

Зачем такой запас: установка, выбранная с запасом, работает тише и живет дольше, потому что вентилятор крутится на 50–70% оборотов, а не на пределе. Разницу слышно ночью: та же машина на максимуме гудит, на средней скорости ее нет в комнате. Полную методику расчета воздухообмена по помещениям с онлайн-калькулятором мы разобрали в статье про расчет вентиляции, здесь не повторяем.

Классика обращений в подбор: дом 150 м², хозяин заложил прямоточную приточку «чтобы попроще», а зимой калорифер на 9 кВт накрутил столько, что рекуператор окупился бы за пару сезонов. Экономику стоит считать до покупки, а не по первым счетам за электричество.

Монтаж, размещение и обслуживание

Установку размещают там, где к ней останется доступ: балкон или лоджия, кладовая, санузел за подшивным потолком, в доме котельная или утепленный чердак. Производители задают правило: перед сервисными люками должно оставаться свободное пространство не меньше габарита самой установки, иначе фильтры не заменить без демонтажа. Красиво зашитая в потолок машина без ревизионного люка превращает каждую замену фильтра в маленький ремонт.

Три требования, о которых забывают чаще всего. Первое: конденсат. Рекуператор зимой отжимает влагу из вытяжного воздуха, каждому дренажному патрубку нужен сифон с гидрозатвором и уклон в канализацию. Второе: температура помещения. Установку с водяным калорифером ставят там, где не бывает холоднее +15 °C, иначе автоматика уходит в защиту от замерзания; если машина стоит в неотапливаемом месте, она должна работать непрерывно либо отсекаться утепленными клапанами. Третье: шум. Ориентир для жилых комнат: 25–30 дБ, поэтому корпус ставят на виброопоры, воздуховоды присоединяют через гибкие вставки, а между установкой и решетками добавляют шумоглушители, если рядом спальня. Свой вклад в шум дают и концевые устройства: типоразмер диффузоров и анемостатов на потолочной раздаче берут по паспортному расходу при 25 дБА, иначе тихая установка все равно будет слышна в спальне.

Обслуживание сводится к фильтрам и ежегодному осмотру. Приточные фильтры меняют раз в 3–6 месяцев: у многих моделей о замене напоминает автоматика по перепаду давления, у остальных срок задается на пульте; в запыленном городе интервал короче. Вытяжной фильтр чистят по мере загрязнения, примерно раз в 4 месяца. Раз в год добавляется проверка дренажа, заборной решетки и общий осмотр теплообменника. Это час работы, который возвращается паспортным расходом воздуха и чистым теплообменом.

Когда ПВУ не нужна

Честный блок. Если у вас квартира с готовым ремонтом и душно в одной-двух комнатах, тянуть сеть воздуховодов под ПВУ дорого и разрушительно. Компактный бризер подаст до 100 м³/ч с подогревом и фильтрацией в одну комнату, а пассивный приточный клапан КИВ даст 35–60 м³/ч за пару-тройку тысяч рублей. Оба варианта работают в паре со штатной домовой вытяжкой и не требуют ремонта.

ПВУ выигрывает в трех ситуациях: когда нужен воздухообмен от ~300 м³/ч на все жилье сразу; когда штатные вытяжные шахты слабые или их нет вовсе, как в частном доме; и когда счета за отопление делают возврат тепла аргументом. Дом от 100 м² почти всегда территория ПВУ с рекуперацией, там она собирает все три пункта одновременно.

FAQ: частые вопросы

Шумит ли установка ночью?
Правильно подобранная не шумит. Держите ее на средней скорости (для этого и нужен запас производительности), ставьте на виброопоры и не размещайте вплотную к спальне без шумоглушителя. Ориентир для жилья: 25–30 дБ.

Как часто менять фильтры?
Приточные раз в 3–6 месяцев, вытяжные чистят по загрязнению. У многих установок автоматика следит за перепадом давления на фильтре и напоминает о замене, у остальных срок задается на пульте.

Работает ли рекуператор в мороз −25…−30 °C?
Роторные и сорбционные работают без преднагрева до −30 °C и ниже. Пластинчатым нужна автоматика оттайки или преднагреватель: без них пластины обмерзают конденсатом, и расход падает.

Чем ПВУ отличается от бризера?
У бризера только приток: подогрел, отфильтровал, подал в комнату, а вытяжку делает штатная шахта дома. У ПВУ оба потока свои плюс рекуператор, поэтому она не зависит от состояния общедомовой вентиляции и возвращает тепло.

Можно ли ставить установку на неотапливаемом балконе?
Можно, с оговорками: машина должна работать непрерывно, а на остановки ее отсекают утепленные клапаны с приводом, иначе внутри выпадет конденсат. Для водяного калорифера холодный балкон не подходит без дополнительных мер: ниже +15 °C автоматика уходит в защиту.

Нужен ли проект?
Для квартиры с моноблоком до 350–500 м³/ч достаточно грамотного подбора и схемы разводки. Наборные системы и объекты от тысячи кубов без проекта собирать не стоит: там считаются потери давления по сети, шум по помещениям и тепловая мощность калорифера.

Что в итоге

Приточно-вытяжная установка ведет оба потока воздуха через один корпус: приток в комнаты, вытяжку из кухни и санузлов, держит баланс между ними и возвращает 60–90% тепла через рекуператор. Внутри два вентилятора, фильтры G4+F7 на притоке, калорифер догрева и автоматика, которая следит за фильтрами и оттайкой. Производительность прикидывается по 60 м³/ч на человека или 3 м³/ч на метр, берите класс с запасом в полтора раза. С рекуперацией электронагрев помещается в лимит квартирного ввода, прямоточный почти никогда. И оставьте доступ к сервисным люкам: фильтры предстоит менять каждые 3–6 месяцев.
