Пластиковые воздуховоды для кухонной вытяжки: как подобрать размер и смонтировать трассу без потери тяги

У кухонной вытяжки стандартный патрубок 120 или 150 мм, а самый ходовой плоский пластиковый канал 55×110 мм дает всего 6050 мм² сечения против 7854 мм² у круглого Ø100, то есть 77% площади. Разницу почти никто не оценивает заранее, и трасса потом гудит на полной скорости, притом что и вытяжка исправна, и канал вроде бы «подходящего» размера.

Что такое пластиковый воздуховод и когда он лучше оцинковки или гофры

Пластиковый воздуховод — это канал из ПВХ или полипропилена для локальной вытяжки, то есть для кухни, санузла, вывода от одного прибора до ближайшей шахты или наружной стены. Он легче металла, не требует сварки или клепки, режется обычной ножовкой и соединяется без специнструмента.

Для короткой локальной трассы от вытяжки до вентканала пластик почти всегда выигрывает у оцинковки по цене и удобству монтажа, а у гофры проигрывает по шуму и аэродинамике. Производитель кухонных вытяжек ELIKOR прямо рекомендует гладкий плоский или круглый канал из ПВХ вместо гибкого гофрированного, потому что гофра усиливает шум при работе.

Есть и обратная сторона, ведь у пластика есть температурный потолок и требования по горючести, которые касаются участка, куда трасса выходит транзитом. Об этом отдельный раздел ближе к концу.

Материалы: ПВХ и полипропилен, температурные пределы

В бытовых воздуховодах встречаются два пластика, и они не взаимозаменяемы. ПВХ, непластифицированный поливинилхлорид, плотнее и жестче, ведь по техническим данным материала плотность 1,36 г/см³ и модуль упругости 3000 МПа против 0,91 г/см³ и 1200 МПа у полипропилена. Верхний предел рабочей температуры у ПВХ ниже (60 °C), у полипропилена выше (100 °C).

У жестких круглых и плоских каналов ERA, самой ходовой на рынке линейки, в карточках и каталоге прямо указано, что рабочая температура от −40 до +60 °C. Это паспортная цифра конкретного производителя, в интернете гуляет и «+70», но подтвержденного первоисточника у этой цифры нет, официальные страницы производителей ее не дают. Для расчетов и разговора с монтажником отталкивайтесь от паспорта на конкретное изделие.

Сам пластик по горючести не запрещен. Норматив прямо разрешает воздуховоды из горючих материалов группы не ниже Г1 в пределах обслуживаемого помещения. Но конкретную группу горючести на бытовые пластиковые каналы производители в открытых карточках не публикуют, поэтому называть пластиковый воздуховод «Г1» без сертификата преждевременно, ведь это скорее предположение, чем факт с сертификатом в руках. Смотрите сертификат конкретного изделия, если группа горючести принципиальна для проекта (общественное здание, транзит через чужие помещения).

Типоразмеры круглых и плоских каналов: официальный эквивалент не совпадает с площадью

Стандартный ряд круглых пластиковых каналов включает Ø100, 125, 150 и 160 мм отрезками по 0,5–2 метра. Диаметра 200 мм в бытовой линейке нет, значит если увидели такую цифру в чужой статье, это либо ошибка, либо промышленная система. Плоские (прямоугольные) каналы идут в четырех типоразмерах: 55×110, 60×120, 60×204 и 90×220 мм.

Производитель дает собственную таблицу соответствия плоских сечений круглым, по заявлению «по пропускной способности и площади сечения»:

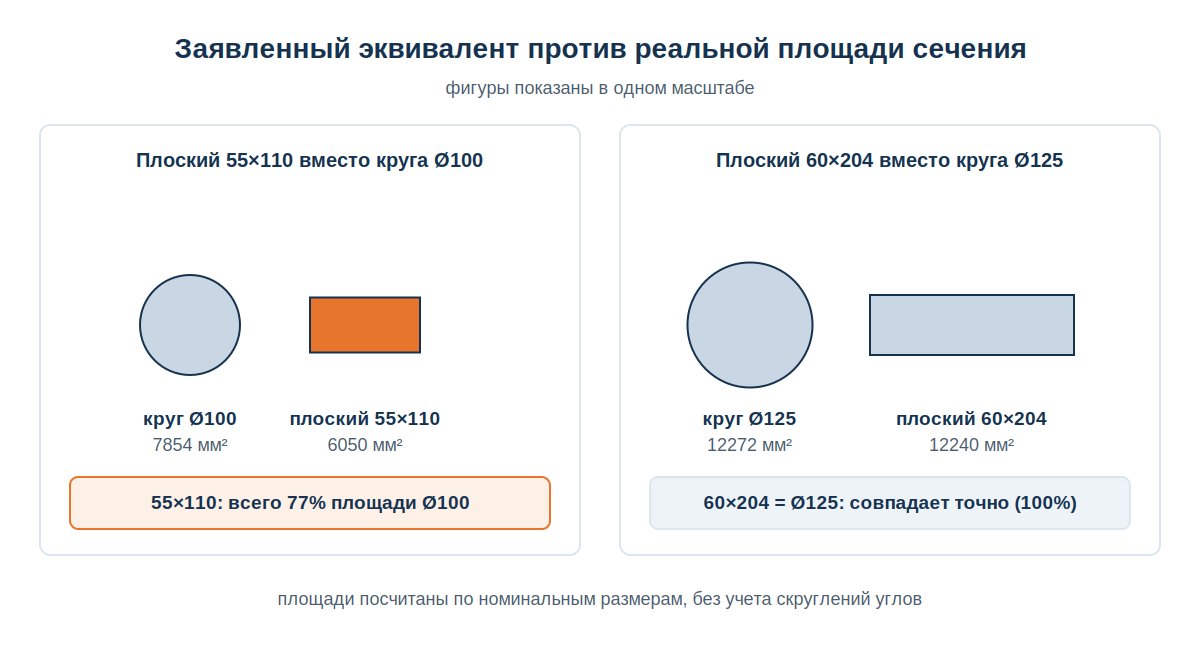

Из четырех заявленных пар сходятся только две. Канал 60×204 действительно равен Ø125 по площади, а вот 90×220 ближе к Ø160, чем к заявленному Ø150. Хуже всего у самой ходовой пары, ведь плоский 55×110 дает только 77% площади Ø100, на четверть меньше, чем обещает маркировка.

Есть и вторая тонкость, связанная с эквивалентным диаметром. Эквивалентный диаметр — это диаметр воображаемого круглого воздуховода, у которого потеря давления на трение равна потере в прямоугольном канале той же длины. Считают его по периметру, по формуле Dэкв = 2·A·B/(A+B), которая уравнивает потери на трение. Из-за этого квадратный канал с площадью на 27% больше вписанного в него круга дает тот же эквивалентный диаметр, то есть то же сопротивление. Равная площадь еще не значит равное сопротивление потоку, и обе неточности складываются в одну сторону, и реальный плоский канал почти всегда «уже», чем говорит его название.

Полный свод типоразмеров с методикой расчета и таблицей для проектирования смотрите в отдельном материале о размерах воздуховодов, здесь дан только рабочий минимум для подбора под конкретную вытяжку.

Как подобрать сечение под конкретную вытяжку

Отталкиваться нужно от диаметра выходного патрубка прибора. У бытовых вытяжек он обычно 120 или 150 мм, причем это привязано к модели, ведь и в инструкции популярной модели KRAFT, и в рекомендациях ELIKOR диаметр называется «по техническим характеристикам вашей модели», без жесткой привязки к габаритам.

Сечение канала должно совпадать с площадью патрубка или быть чуть больше. Если поставить патрубок Ø125 (12 272 мм²) на плоский 55×110 (6 050 мм²), сечение падает вдвое, скорость в канале вырастает примерно в два раза, а потери на трение растут пропорционально квадрату скорости, то есть в 4 с лишним раза. Отсюда и типичная жалоба «после установки трубы вытяжка стала громче», потому что сузили сечение резким переходником, а звук вырос быстрее, чем скорость.

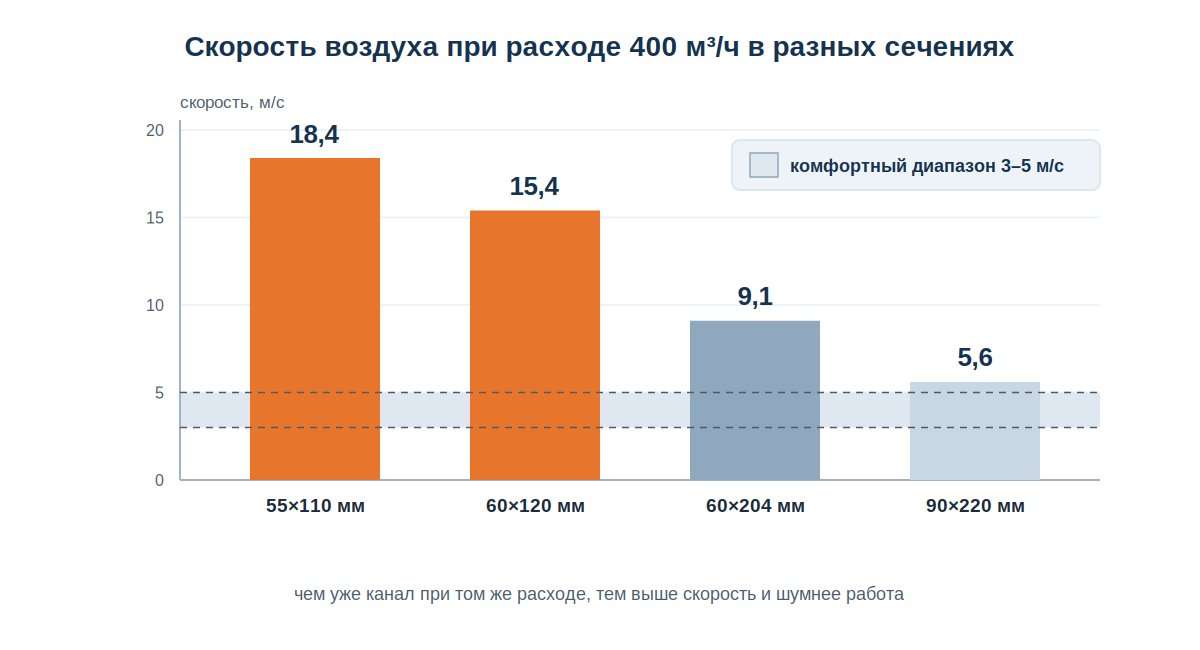

Комфортный диапазон скорости для такой трассы составляет 3–5 м/с, но большинство бытовых пластиковых каналов на реальных расходах вытяжки в него не попадает. Даже крупный плоский 90×220 при 600 м³/ч дает около 8,4 м/с, а узкий 55×110 при обычных для вытяжки 400 м³/ч разгоняется до 18 м/с. Поэтому вытяжки на максимальной скорости шумят, ведь трасса работает вдвое-втрое выше комфортного диапазона, и вентилятор «плохой» тут ни при чем. Компенсировать это можно только сечением, потому что узкий канал прогонит воздух шумно при любом моторе. Расчет сечения под расход описан в статье про расчет воздуховодов, а если тяги штатной вытяжки не хватает и нужен догон канальным вентилятором, смотрите как выбрать канальный вентилятор.

Фасонные элементы: колена, переходники, обратный клапан

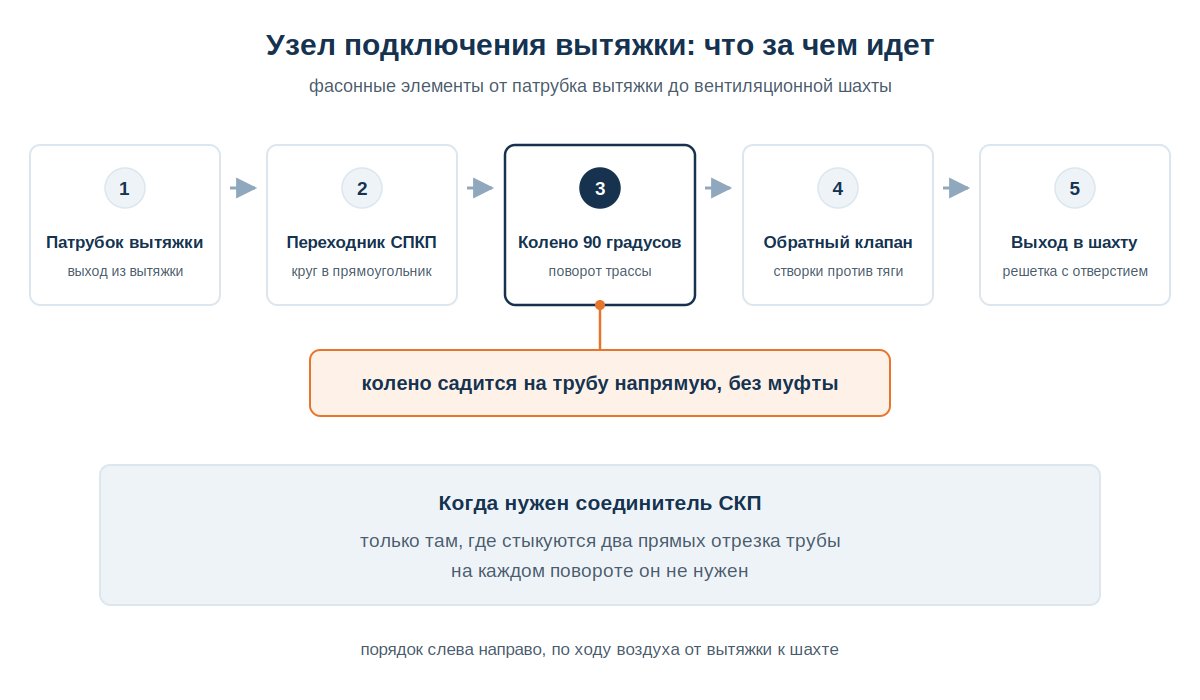

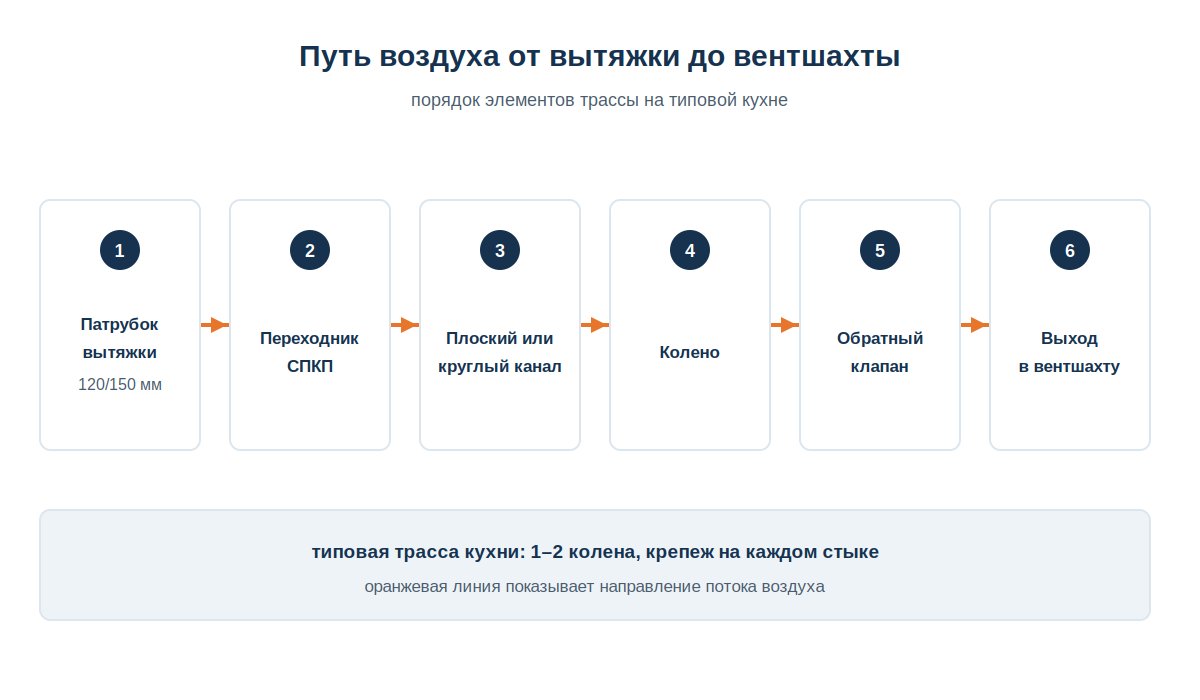

Типовая трасса от кухонной вытяжки до шахты набирается из нескольких элементов, и не все из них обязательны в каждом случае. Переход с круглого патрубка на плоский канал делают специальным переходником, у ERA он называется СПКП, под свой размер. Колено 90° или 45° садится на воздуховод напрямую, без отдельного соединителя, поэтому подбор идет по форме и размеру сечения самого канала. Отдельный соединитель нужен только там, где стыкуются два прямых отрезка трубы, например после подрезки под нужную длину.

Труба и фасонина у одного производителя часто сделаны из разных пластиков, например труба из ПВХ, а фитинги из АБС-пластика. Для такой системы это обычная практика, хотя из-за нее колено от одного производителя плохо садится на трубу другого, потому что жесткость и посадочные размеры у разных пластиков не совпадают.

Обратный клапан защищает от возврата запаха, пыли и насекомых из общего вентканала при выключенном вентиляторе. Конструктивно бывает мембранный (гибкая пленка на каркасе) или створчатый, на пружине. У некоторых моделей створки снабжены резиновыми демпферами именно потому, что без них хлопок при закрытии слышен в стене. Клапан может быть встроен в вентилятор, а может стоять отдельной вставкой в канале, и здесь важна деталь, ведь многие вытяжки уже поставляются со своими заслонками на выходе воздуха, которые надо проверить на подвижность до подключения трубы. Перетянутый хомут при подсоединении способен заклинить эти заслонки, и вытяжка перестанет продувать, хотя внешне все смонтировано правильно.

Ставить второй отдельный клапан туда, где заслонки в вытяжке уже есть, обычно избыточно, потому что два сопротивления подряд на короткой трассе съедают и без того небольшой запас давления. Отдельный клапан оправдан там, где вытяжка без встроенной заслонки, либо на точке, оставшейся на естественной тяге. Сами воздуховоды, переходники и фасонные изделия под нужное сечение проще подобрать сразу в каталоге, где есть воздуховоды для вентиляции и фасонные изделия.

Потери на поворотах у резкого пластикового колена выражаются коэффициентом местного сопротивления около 1,3, а у плавного скругленного отвода он в пять раз меньше, около 0,25. В бытовой линейке скругленных отводов, как правило, нет, только резкие, поэтому каждый лишний поворот на пережатой трассе обходится ощутимо дороже, чем на просторной. Правило «не больше трех колен», которое встречается в интернете, не норма и не заводское требование, ведь числа расходятся от 5% до 20% потери на изгиб в разных источниках без указания скорости и диаметра, от которых потеря физически и зависит. Производители формулируют честнее и советуют минимизировать число изгибов и избегать острых загибов, без конкретной цифры-лимита.

Как соединять пластиковые воздуховоды и герметизировать стыки

На объекте это часто представляют неправильно, ведь раструбного соединения в привычном смысле у бытовой пластиковой системы нет. Труба ровная по всей длине, а фасонный элемент насаживается на нее снаружи, и колено садится прямо на канал, а два прямых отрезка стыкуются отдельным соединителем. Вопрос «в какую сторону ставить раструб» в этой системе попросту не возникает, потому что раструба как такового нет.

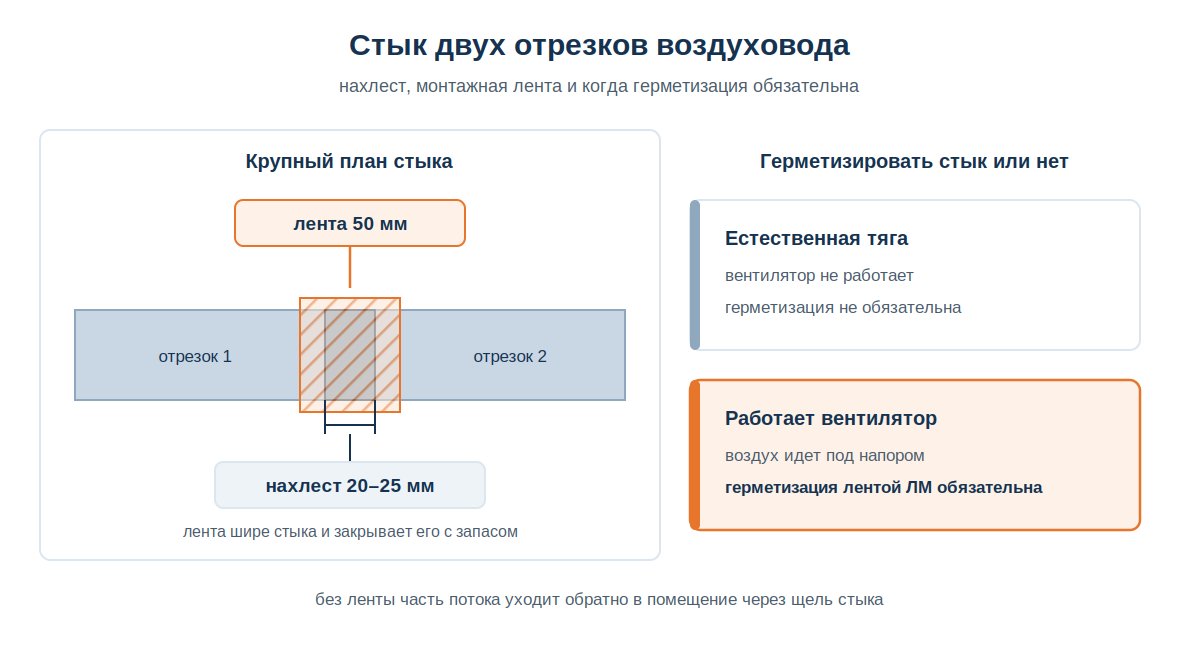

Герметизация стыков устроена не так, как многие ожидают. При естественной тяге, без вентилятора, герметизировать стыки необязательно, потому что фасонные элементы сидят на трубе достаточно плотно. А вот там, где стоит вентилятор (то есть практически на любой кухонной вытяжке), герметизация обязательна, и производитель рекомендует для этого специальную ПВХ-ленту. Причина в ремонтопригодности, ведь заклеенный герметиком стык потом не разобрать при чистке или замене участка, зато лента снимается.

Технология простая и сводится к тому, что поверхность перед проклейкой должна быть сухой и обезжиренной, лента шириной 50 мм клеится с нахлестом 20–25 мм, а обратные клапаны и ревизионные лючки заклеивать нельзя, иначе теряется доступ к обслуживанию. После сборки трассы стоит проверить каждый стык на просвет, ведь инструкции к вытяжкам отдельно требуют убедиться в отсутствии щелей после подключения, и это не формальность. Негерметичный стык под работающим вентилятором — это уже функциональный брак монтажа.

Монтаж и крепление: шаг подвесов, воздуховод под натяжным потолком

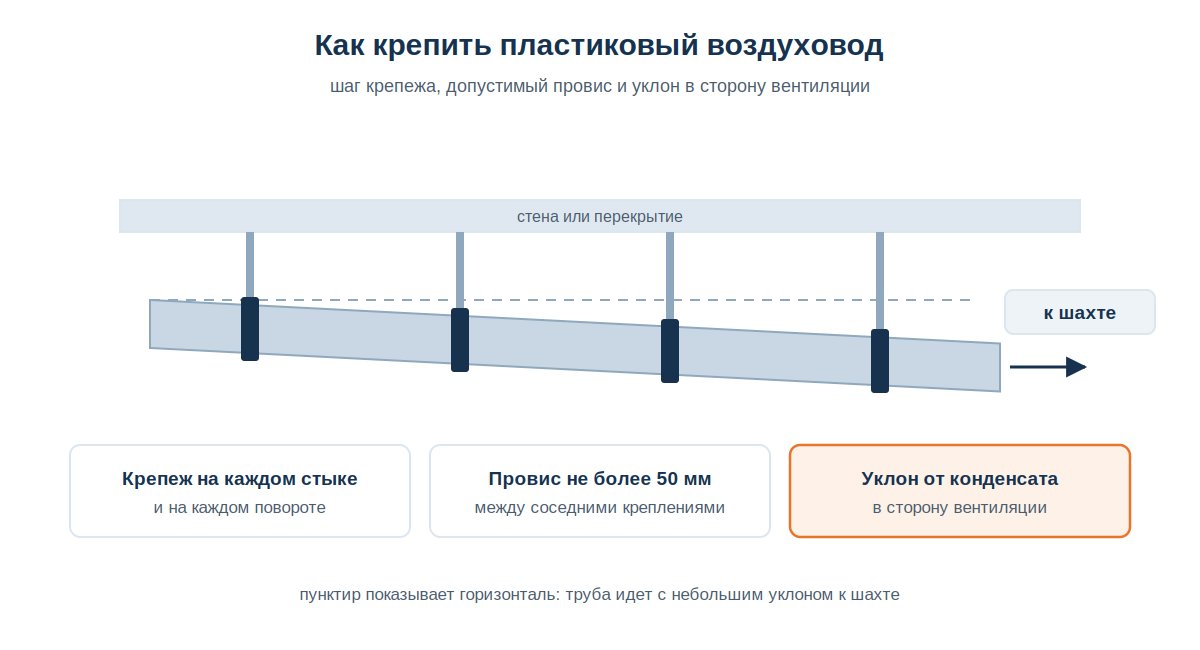

Нормативного шага крепления именно для пластиковых воздуховодов нет, ведь свод правил задает расстояния только для металлических каналов, а для полимерных ни цифры, ни отдельного пункта не дает. В сети гуляет таблица «80 мм, шаг 1,6 м; 160 мм, шаг 1,2 м» со ссылкой на «рекомендации производителей», но такой таблицы ни у одного производителя найти не удалось, и это типичная фиктивная привязка к авторитету. Ориентируйтесь на принцип: крепеж на каждом стыке фасонных элементов и обязательно в местах поворотов, провис между точками крепления не более 50 мм.

Плоский канал производитель прямо позиционирует как решение для скрытого монтажа, в том числе за натяжным потолком, а круглый рекомендует там, где важна пропускная способность и минимальный шум. Для доступа к скрытой трассе используют ревизионный (часто магнитный) люк, тот же прием, что и для другой скрытой инженерки под полотном. Собирать и проверять трассу нужно до натяжки потолка, потому что после установки полотна доступ к стыкам останется только через люк, а перебирать соединение вслепую неудобно и рискованно для полотна. Общие принципы сборки трассы, включая соединение с фасонными элементами на прямых участках, описаны в статье про монтаж воздуховодов.

На холодных участках (чердак, лоджия, наружная стена) трассу стоит утеплить, потому что свод правил прямо называет исключение конденсации влаги одним из оснований для теплоизоляции воздуховодов, а там, где конденсат все же возможен, требует уклон не менее 5 мм на метр в сторону движения воздуха и дренирование. Это, кстати, объясняет физику провиса, ведь в месте провиса уклон меняет знак, и вода вместо того чтобы стекать, скапливается лужей внутри канала. Готовая изоляция для воздуховодов продается в диапазоне толщин примерно 3–32 мм в зависимости от материала (вспененный каучук или полиэтилен) и температурного диапазона участка. Толщину для чердака стоит смотреть по расчету.

Частые ошибки монтажа пластиковых воздуховодов

Провис трассы меняет уклон на обратный даже при небольшом провисе между креплениями, и конденсат вместо стока скапливается в нижней точке канала, так что со временем внутри трубы стоит лужа.

Стык без герметизации под вентилятором при естественной тяге допустим, но под работающим вентилятором это уже проблема, потому что щель на стыке под давлением означает потерю воздуха мимо расчетного маршрута и подсос из-за стенки, если трасса идет по холодному контуру.

Лишние повороты «для красоты» вредны, ведь каждое резкое колено на короткой трассе — это заметное локальное сопротивление. Производители вытяжек прямо советуют минимизировать число изгибов и избегать острых загибов, поэтому украшать трассу дополнительными поворотами в обход мебели не стоит.

Пережатое сечение резким переходником возникает, когда патрубок вытяжки ставят на узкий плоский канал без запаса по площади, и это ведет к шумной работе на полной скорости. Подробнее это разобрано выше, в разделе про подбор сечения.

Канализационная труба вместо вентиляционного канала не подходит, потому что изделие сертифицировано по ГОСТ на трубы для внутренней канализации. У него нет подтвержденной группы горючести под требования к воздуховодам и не нормируется класс герметичности по воздуху. Раструб канализационной трубы рассчитан на самотечный сток жидкости, тогда как вентилятор гонит воздух под давлением. Это не запрещено отдельной строчкой в своде правил, но изделие просто не для этой задачи, тот случай, когда «вроде похоже» не значит «можно».

Гофра вместо жесткого канала там, где важна тишина плоха тем, что гибкая гофра создает заметно больше аэродинамического шума, чем гладкий жесткий канал того же сечения, и экономия на монтаже здесь оборачивается постоянным гудением при каждом включении вытяжки.

Пластик, гофра или оцинковка: что выбрать для вытяжки

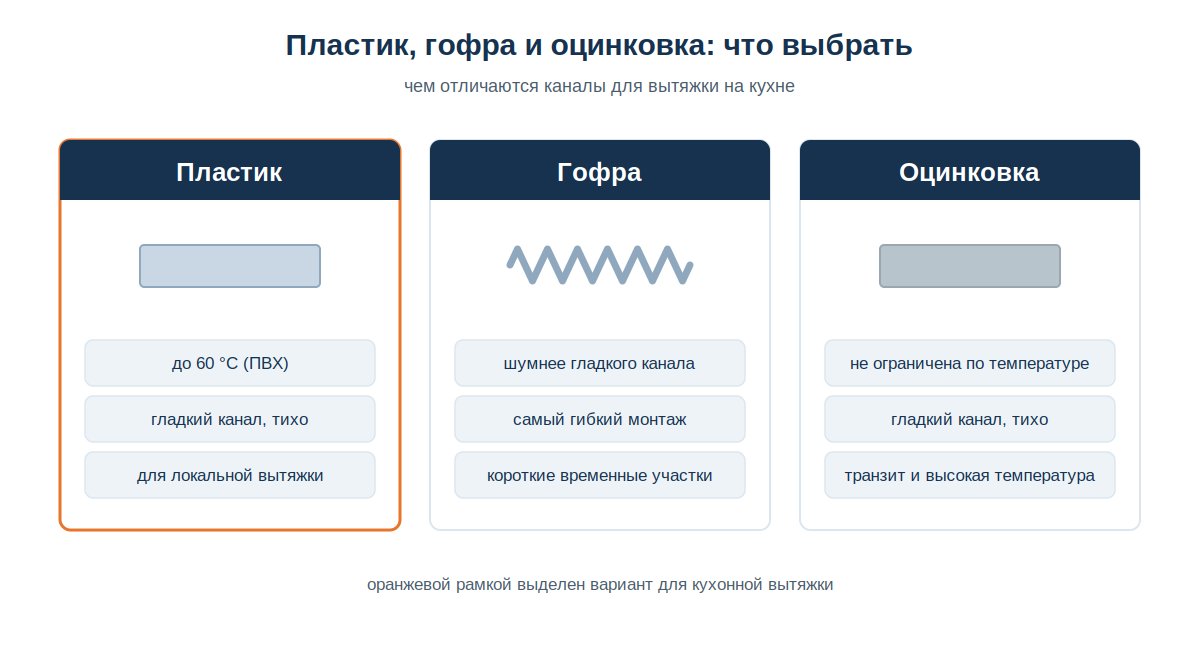

Однозначного победителя нет, у каждого материала своя ниша:

Для короткой трассы кухонной вытяжки в пределах своей квартиры пластик — это обычно оптимум, ведь он дешевле оцинковки, тише и аэродинамически лучше гофры. Оцинковка становится нужна там, где норматив требует негорючий материал или где температура перемещаемого воздуха стабильно высокая. Гибкий гофрированный воздуховод оправдан как компромисс на сложном по геометрии, коротком и временном участке, ведь заявленная гибкость оборачивается шумом на каждом включении.

Где пластиковый воздуховод ставить нельзя

Норматив требует негорючие воздуховоды в нескольких конкретных случаях, и все они выходят за пределы «своей квартиры»: для систем, перемещающих воздух температурой 80 °C и выше, для транзитных участков и коллекторов, которые обслуживают несколько помещений сразу (в том числе несколько квартир), и для участков в помещениях самого вентоборудования, на технических этажах, чердаках, в подвалах и подпольях. Из этого перечня следует, что пластик работает в пределах своего помещения, а как только трасса выходит за его границы транзитом, нужен негорючий материал.

Отдельно норматив прямо запрещает подключать индивидуальную кухонную вытяжку со встроенным вентилятором к воздуховоду, который обслуживает еще и другие квартиры, даже если технически труба туда влезает по диаметру. Запрет относится к схеме подключения, ведь чужая тяга и чужой воздух не должны зависеть от вашего вентилятора, и наоборот.

Прямого норматива «в гараже или котельной пластик запрещен» нет, но туда чаще всего подпадают те же общие пункты про высокую температуру и помещения вентоборудования. Формулировать стоит через норму, то есть пластик нельзя там, где по правилам нужен негорючий воздуховод; довод «в гараже как-то не принято» нормой не считается.

Что проверить перед запуском

При пусконаладке первым делом смотрю на то, что не видно на бумаге, то есть на подвижность заслонок на выходе вытяжки (перетянутый хомут их блокирует), герметичность каждого стыка на просвет, отсутствие провисов и соответствие сечения канала диаметру патрубка без оценки на глаз. Короткий чек перед первым включением на полную мощность:

• заслонки или встроенный клапан на выходе вытяжки двигаются свободно;
• на всех стыках нет щелей, под вентилятором стыки проклеены лентой;
• канал не провисает между креплениями, крепеж стоит на каждом повороте;
• сечение канала не уже патрубка вытяжки по всей длине трассы;
• вывод в шахту не перекрывает общий вентканал наглухо и не подключен к общедомовой системе напрямую.

FAQ

Можно ли использовать канализационные трубы вместо воздуховода? Нет, потому что изделие сертифицировано по ГОСТ для систем канализации. Группа горючести под требования к воздуховодам не подтверждена, класс герметичности по воздуху не нормируется. Раструб рассчитан на самотечный сток жидкости и не рассчитан на герметичный поток воздуха под давлением.

Сколько колен можно ставить на трассе пластикового воздуховода? Жесткого лимита в нормах нет, но каждое резкое колено добавляет заметное сопротивление, особенно на узком сечении. Логика простая, ведь чем короче трасса и меньше поворотов, тем ближе фактический расход к расчетному.

Чем заклеить стык пластикового воздуховода? Специальной ПВХ-лентой шириной 50 мм с нахлестом 20–25 мм. Силиконовый герметик не подходит, и причина в том, что лента снимается при обслуживании, тогда как герметик снять не получится. При естественной тяге без вентилятора герметизация вообще необязательна.

Нужен ли обратный клапан на вытяжной трассе? Часто он уже есть в самой вытяжке в виде заслонок на выходе, поэтому проверьте их подвижность до подключения трубы. Отдельный врезной клапан оправдан, если у прибора своей заслонки нет или трасса ведет от точки на естественной тяге.

Как спрятать пластиковый воздуховод под натяжным потолком? Плоским каналом и ревизионным люком для доступа к стыкам. Всю трассу нужно собрать и проверить на герметичность до натяжки полотна, потому что после монтажа доступ останется только через люк.

Коротко для монтажа

Пластик — это рабочий материал для бытовой вытяжной трассы, если не путать заявленный эквивалент сечения с реальной площадью и не переносить на него нормы, которые в документах написаны для металла. Подбирайте сечение по патрубку прибора. Герметизируйте стыки лентой там, где стоит вентилятор, и не заклеивайте клапаны и лючки. Держите трассу без провисов и лишних поворотов, а за пределы своей кухни в общий канал, чердак или подвал выводите только там, где норматив это прямо разрешает.
