Вентиляция производственных помещений: виды, устройство и что проверить перед пуском

На объекте это звучит одинаково почти всегда: заказчик просит вентиляцию, как положено по нормам, а сам не подозревает, что видов вентиляции производственных помещений несколько и они не взаимозаменяемы. Сварочный пост, покрасочная камера и холодный склад отличаются не только вредностью в воздухе, но и самим набором систем: где хватит одной вытяжки, а где без резервного вентилятора и датчика загазованности объект просто не примут технадзор.

Разбираемся, какие виды вентиляции применяют на производстве, из чего физически состоит система и что смотреть при пусконаладке, чтобы не переделывать потом. Отдельно про расчет воздухообмена под конкретный цех у нас есть подробная статья: здесь про виды и устройство, там про цифры и формулы. С базовой классификацией вентиляции вообще (не только для производства) можно свериться в статье про виды вентиляции.

Что такое вентиляция производственных помещений

Бытовая вентиляция считает объем воздуха от площади квартиры и числа комнат. На производстве расчет идет от другого: сколько вредности выделяет технология в час, и какой объем воздуха нужен, чтобы эта вредность не накопилась выше предельно допустимой концентрации. Кратность воздухообмена в цехе может составлять от 3 до 40 раз в час, тогда как в жилом помещении речь идет о долях объема, и точное число каждый раз определяется расчетом по конкретному источнику тепла, влаги или вредных веществ, а не берется из общей таблицы для типа здания.

Требования к производственной вентиляции задают сразу несколько документов. Основной проектный норматив — это СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», который регулярно актуализируют: за последние годы к нему выходили изменения №1–3, а летом 2026 утверждено изменение №6 (правда, оно касается автостоянок и электронагрева, а не производственных цехов). Отдельно санитарные требования к рабочей зоне устанавливает СанПиН 1.2.3685-21, где есть таблица предельно допустимых концентраций (ПДК) вредных веществ, а базовое требование к чистоте воздуха на рабочих местах формулирует ГОСТ 12.4.021-75 «Системы вентиляционные. Общие требования».

ПДК — это входной норматив, а не то, что считает проектировщик. Сначала известно, сколько вредного вещества выделяет технология, и известна предельная концентрация этого вещества по СанПиН, а дальше кратность и расход воздуха подбираются такими, чтобы фактическая концентрация в рабочей зоне не превысила эту границу. На монтаже эта логика видна сразу: если вентилятор поставили «на глаз», по площади цеха, а не под фактическую вредность технологии, замеры концентрации после пуска почти всегда показывают превышение.

Кроме проектных норм, есть отдельный слой требований по охране труда: санитарные правила СП 2.2.3670-20 действуют с 2021 года и задают гигиенические требования к условиям труда на производстве в целом, включая вентиляцию рабочих мест. На практике это означает, что систему нельзя спроектировать только под СП 60.13330 и забыть про требования охраны труда: технадзор и инспектор смотрят на объект с разных сторон, и на приемке важно, чтобы обе стороны сходились.

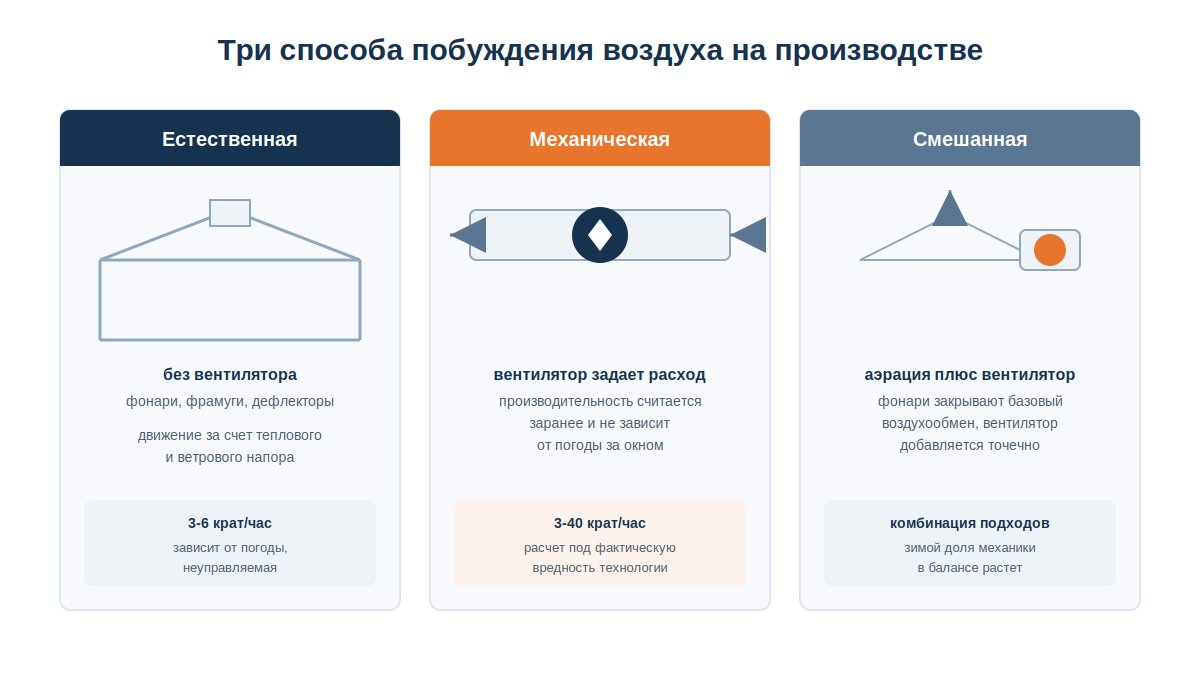

Виды вентиляции производственных помещений по способу побуждения воздуха

По тому, что двигает воздух, промышленную вентиляцию делят на естественную, механическую и смешанную. Разница не только в цене оборудования, но и в том, насколько система управляема.

Естественная вентиляция (аэрация) работает без вентилятора: воздух движется через фрамуги, световые фонари в верхней части здания и вентиляционные шахты за счет теплового и ветрового напора. С подветренной стороны здания создается пониженное давление, которое подсасывает загрязненный воздух наружу, а с наветренной под напором ветра в помещение заходит свежий. Для усиления тяги на оголовках вытяжных каналов ставят дефлекторы: аэродинамические насадки, которые создают разрежение при обтекании ветром. Управляют такой системой вручную: задвижками на вытяжных и приточных каналах с дефлекторами и большим или меньшим открытием фрамуг в незадуваемых фонарях, а не автоматикой, как в механической вентиляции.

У аэрации есть очевидный плюс и такой же очевидный минус: она дешевая, но неуправляемая. Плюс: не нужен вентилятор и электричество. Минус: расход воздуха зависит от погоды и держится в районе 3–6 крат в час, чего часто недостаточно при значительных вредных выделениях. Механическая вентиляция решает эту проблему вентилятором с заданной производительностью: расход можно посчитать заранее и он не зависит от того, дует ветер на улице или нет. Смешанная система комбинирует оба подхода: аэрация закрывает базовый воздухообмен, а механическая часть добавляется точечно, там, где естественной тяги не хватает по расчету.

На практике на объектах чисто естественная вентиляция без единого вентилятора в промышленных цехах встречается редко: даже там, где основной объем идет через фонари и створки, локальные отсосы у конкретного оборудования почти всегда механические. Аэрация остается рабочим решением для складов и цехов с низкой вредностью, где важнее не тратить деньги на вентилятор, чем добиться точной кратности.

На практике смешанная схема чаще всего выглядит так: аэрационные фонари в кровле закрывают базовый отвод тепла и лишней влаги круглый год, а механические вытяжки довключаются точечно там, где вредность выделяется постоянно, независимо от погоды за окном. Зимой, когда фонари и створки держат почти закрытыми ради тепла, доля механической вентиляции в общем балансе объекта заметно растет, и это стоит закладывать в проект заранее, а не досчитывать вентилятор задним числом, когда цех уже мерзнет с закрытыми фонарями.

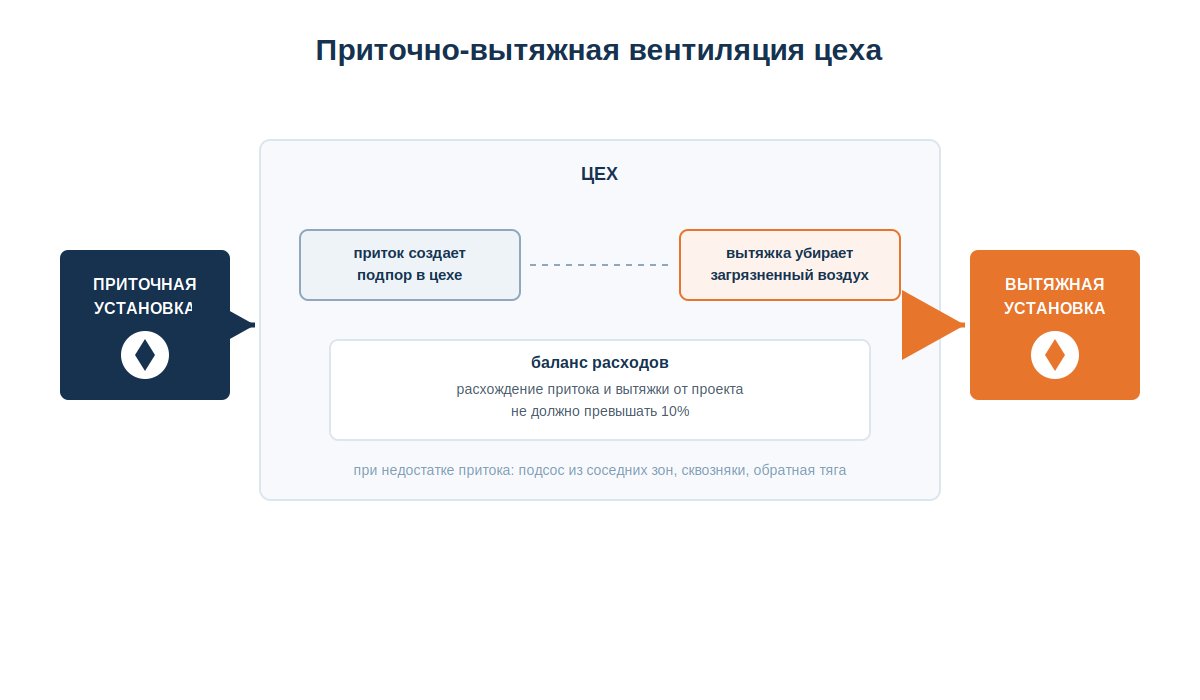

Приточная, вытяжная и приточно-вытяжная системы

По направлению движения воздуха системы делят на приточные, вытяжные и приточно-вытяжные: эта классификация не заменяет деление по способу побуждения, а работает поверх него.

Приточная система подает наружный воздух в помещение, и когда объем притока превышает объем вытяжки, в цехе создается избыточное давление (подпор), которое естественным образом вытесняет отработанный воздух через неплотности и вытяжные каналы. Вытяжная система, наоборот, обеспечивает регулируемое удаление воздуха из всего объема помещения. По отдельности каждая из них закрывает только половину задачи, поэтому в производственных цехах почти всегда ставят приточно-вытяжную схему: вытяжка убирает вредность у источника или по всему объему, а расчетный объем притока компенсирует то, что унесла вытяжка.

Приточно-вытяжная система обязательна там, где вытяжка убирает вредные вещества, а не просто лишнее тепло: литейные и термические цеха с высокими температурами и ИК-излучением, металлообработка и сварка с масляным туманом и озоном, химическое и лакокрасочное производство со взрывоопасными парами, пищевые и фармацевтические цеха, где важно еще и избыточное давление в чистых зонах.

Правило эксплуатации простое и проверяемое: расхождение фактического объема притока и вытяжки от проектного не должно превышать 10 процентов. Это норма из правил технической эксплуатации, а не абстрактная рекомендация, и на монтаже она бьет по кошельку заказчика быстрее всего. При недостатке притока относительно вытяжки воздух начинает подсасываться из соседних зон, включая складские, санитарные и подсобные, и вредные пары вместо локализации расползаются по зданию. При открывании ворот на такой разбалансированной системе зимой в цехе будет ощутимый сквозняк и резкое переохлаждение рабочей зоны у проема. Если в цехе стоит газовое оборудование с открытым горением, недостаток притока становится основной причиной опрокидывания тяги, когда продукты горения идут в помещение вместо улицы, а не в дымоход.

При пусконаладке баланс проверяют анемометром на каждой решетке: суммарный расход по приточным точкам сверяют с суммарным расходом по вытяжным, а не полагаются на паспортные цифры вентиляторов. Если по факту расхождение больше 10%, сначала регулируют дроссель-клапанами на ответвлениях сети, а не меняют сам вентилятор: чаще всего дело в перекосе распределения по сети, а не в нехватке мощности агрегата.

Готовое оборудование для такой схемы: приточно-вытяжная установка с автоматикой, которая держит баланс расходов сама, без ручной подстройки заслонок на вытяжке и притоке.

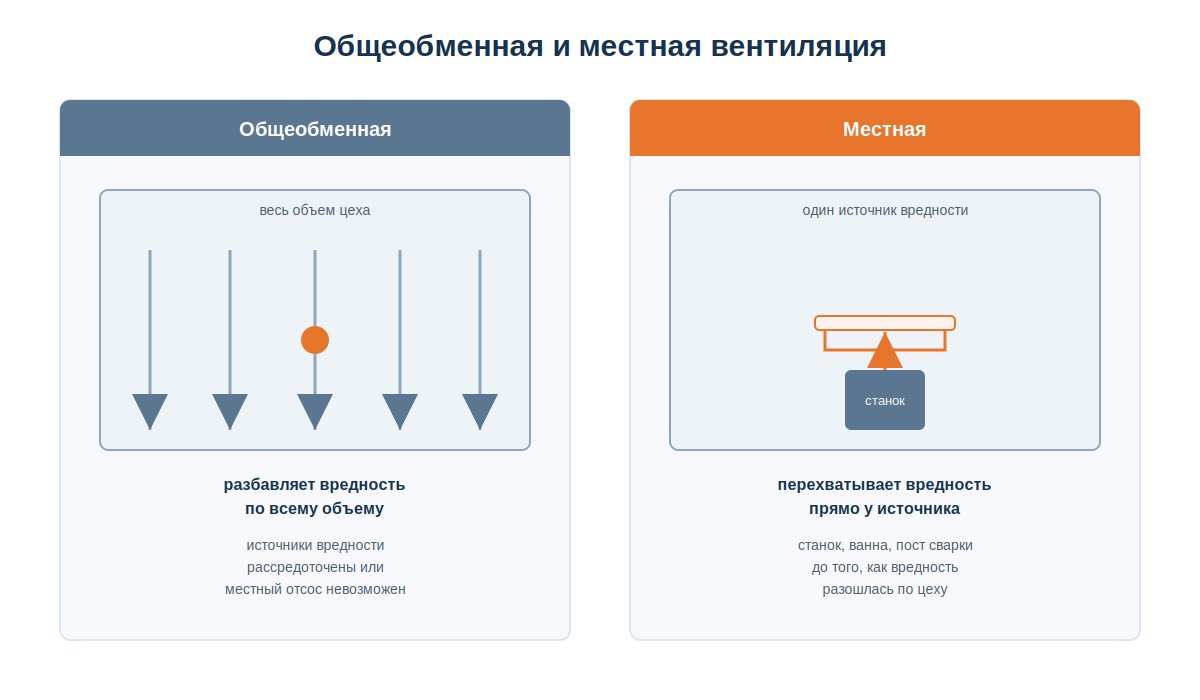

Общеобменная и местная вентиляция: в чем разница на объекте

Здесь чаще всего путают термины, хотя нормы разводят их прямо: местный отсос — это устройство для улавливания вредных и взрывоопасных газов, пыли, аэрозолей и паров непосредственно у места их образования (зонт, бортовой отсос, вытяжной шкаф), а система вентиляции в целом обеспечивает обмен воздуха по всему объему помещения. Это два разных по контуру и назначению решения, а не два варианта одного и того же.

Местная вентиляция эффективнее, когда источник вредности локализован и стабилен: конкретный станок, ванна гальваники, пост сварки. Она перехватывает вредность прямо у выхода, не давая ей разойтись по цеху, поэтому сокращает требуемый объем воздуха во много раз по сравнению с общеобменной вентиляцией: той же концентрации в рабочей зоне общеобменная система добивается, разбавляя весь объем цеха, а не только точку выброса. Общеобменная вентиляция нужна там, где источники вредности рассредоточены или нестационарны, либо местный отсос физически не поставить по характеру процесса.

Нормы прямо требуют не смешивать эти два контура: местные отсосы проектируют отдельно от систем общеобменной вентиляции, объединение допускается только в узком перечне случаев. Для отсосов, удаляющих вещества 1-го и 2-го классов опасности, норма требует резервный вентилятор, если остановка не сопровождается автоматической остановкой технологического оборудования. А для взрывопожароопасных помещений категорий А и Б отдельно нормируется механическая общеобменная вытяжка: она должна держать концентрацию горючих газов, паров или пыли по всему объему не выше 10% нижнего предела распространения пламени, тоже с резервным вентилятором.

Определить на объекте, что именно нужно, обычно несложно. Если вредность выделяется в одной точке и не меняет положение (станок, ванна, сварочный пост), почти всегда выгоднее поставить локальный зонт или бортовой отсос, а не наращивать производительность общей приточно-вытяжной системы. Если источники разбросаны по цеху или сама вредность рассеивается быстро, местный отсос физически не успевает ее перехватить, и тогда вся нагрузка ложится на общеобменную вентиляцию, а ее производительность приходится считать по всему объему.

Проект проектом, а на объекте нередко ставят одну общеобменную вентиляцию там, где источник вредности точечный: и вроде замеры на входе в эксплуатацию проходят, а через полгода в цехе жалуются на запах или пыль в конкретном углу у станка. Дело не в производительности системы, а в том, что общеобменная вентиляция разбавляет вредность по всему объему, а местный отсос убрал бы ее до того, как она разошлась.

Аварийная вентиляция: когда включается и что проверить перед пуском

Аварийную вентиляцию предусматривают для помещений, где возможно внезапное поступление большого количества вредных или горючих газов, паров или аэрозолей, и расход воздуха для нее определяет не общая табличная норма, а конкретный аварийный сценарий из технологической части проекта.

Для категорий А и Б (взрывопожароопасные) аварийная вентиляция обязана быть с механическим побуждением: естественная тяга здесь не годится. Для категорий В1-В4, Г и Д тоже нужно механическое побуждение, но естественное допускается, если оно обеспечивает нужный расход воздуха при расчетных летних параметрах. Включаться такая система должна автоматически по сигналу газоанализатора: при достижении концентрации 10% нижнего концентрационного предела распространения пламени (НКПРП), то есть с большим запасом до реально опасной концентрации.

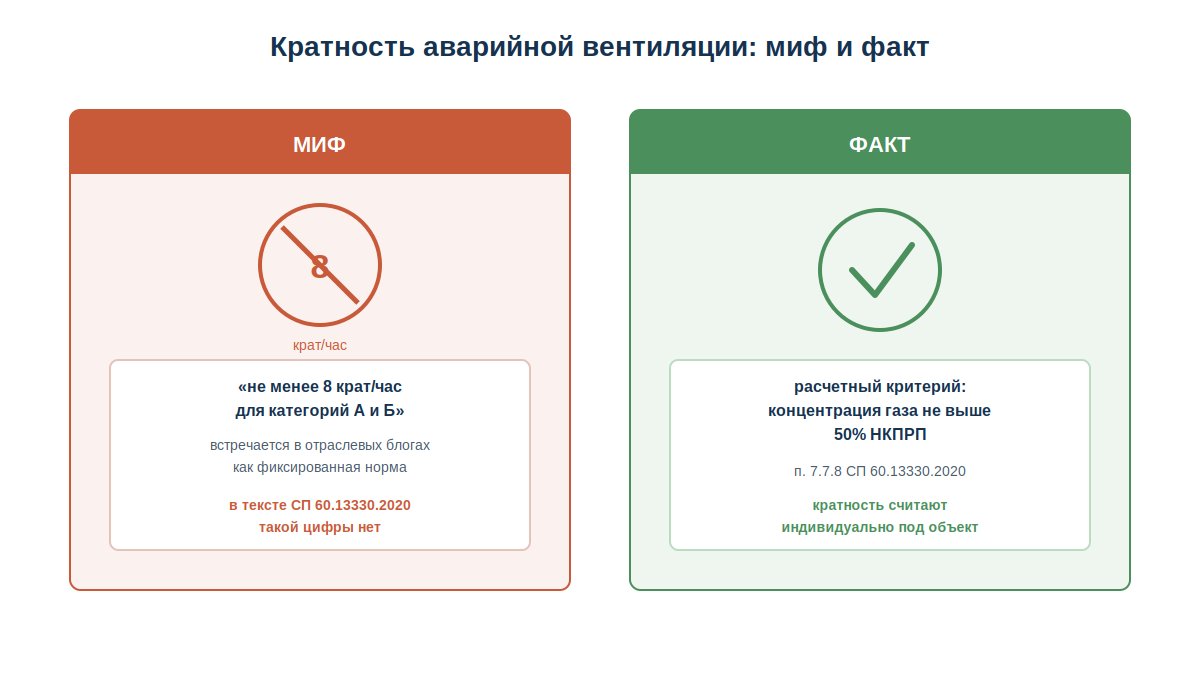

Кратность аварийной вентиляции нормы задают не фиксированным числом, а расчетным условием: концентрация взрывоопасного газа в помещении не должна превышать 50% НКПРП. Систему для этого не обязательно строить с нуля отдельным контуром: допускается использовать основные системы общеобменной вентиляции и местных отсосов с резервными вентиляторами нужной производительности, либо те же системы плюс отдельный аварийный контур на недостающий расход, либо только отдельные аварийные системы, если использовать основные нельзя или нецелесообразно.

Это удобно на этапе сметы: не всегда нужно тянуть отдельный дорогой контур с нуля, если основная система и так способна обеспечить нужный аварийный расход с резервным вентилятором. Но такая экономия работает только при точном расчете: если резервный вентилятор подобран впритык под обычный режим, а не под аварийный расход, при реальном срабатывании системе просто не хватит производительности.

При пусконаладке первым делом смотрю на то, что часто теряется между проектом и монтажом: резервирование и питание. Аварийная вентиляция должна иметь резервный вентилятор с автоматическим вводом резерва и электропитание по первой категории надежности, а при срабатывании обязательна аварийная сигнализация со световым и звуковым сигналом. Эти требования применяются на обязательной основе по федеральному закону о безопасности зданий и сооружений, а не как рекомендация, которую можно пропустить ради экономии на этапе строительства.

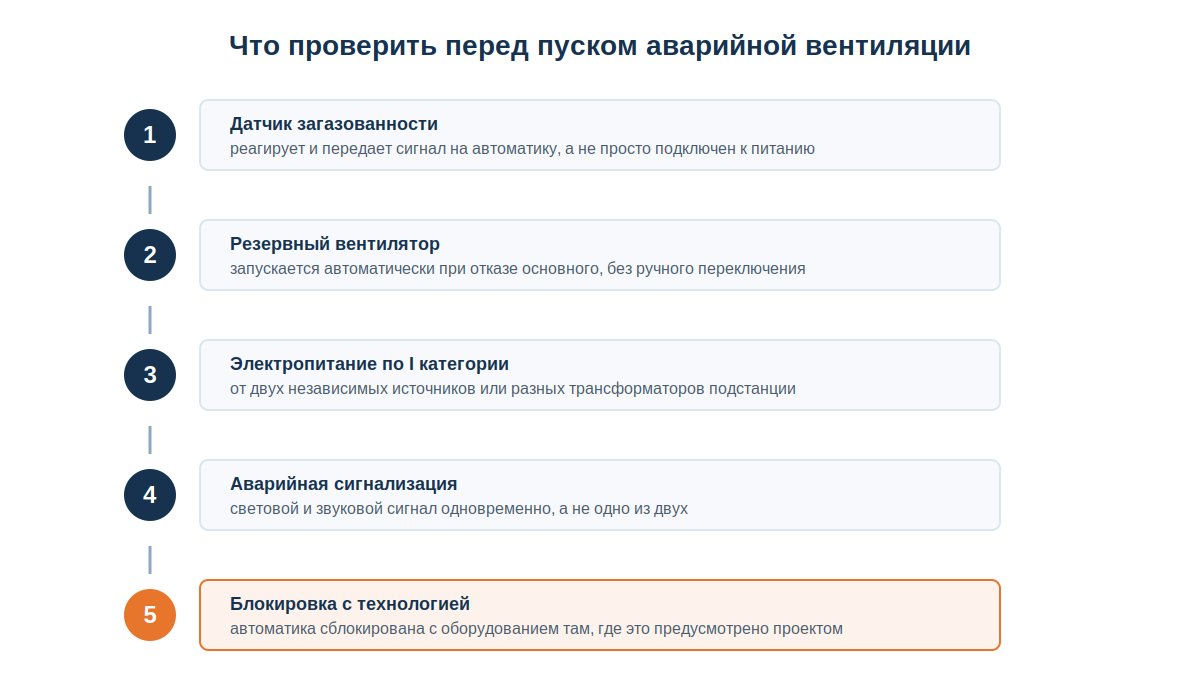

Что проверить перед запуском аварийной вентиляции на объекте:

• Датчик загазованности реагирует и передает сигнал на автоматику, а не просто установлен и подключен к питанию.
• Резервный вентилятор запускается автоматически при отказе основного, а не требует ручного переключения.
• Электропитание системы разведено по первой категории надежности: от двух независимых источников или разных трансформаторов подстанции.
• Аварийная сигнализация подает и световой, и звуковой сигнал одновременно, а не одно из двух.
• Автоматика аварийной вентиляции сблокирована с технологическим оборудованием там, где это предусмотрено проектом, а не работает изолированно от процесса.

Канальные системы и автономные фильтровентиляционные установки

Для больших цехов канальная система остается основным решением: воздух распределяется по сети воздуховодов от одного или нескольких центральных агрегатов, вынесенных в отдельное помещение или на кровлю. Обслуживание сосредоточено в одной точке, в центральном агрегате и фильтрах, но добраться до скрытой трассы воздуховодов при необходимости сложнее.

Автономная (мобильная) фильтровентиляционная установка — это другое решение: компактный агрегат на колесных опорах, который очищает воздух прямо в рабочей зоне и легко переставляется на новое место. Такие установки используют для локальных, часто временных постов: сварочных и зачистных участков, где создавать капитальную сеть воздуховодов невыгодно из-за постоянного переноса оборудования. У автономной установки обслуживание физически проще: фильтр меняют на месте руками, без доступа к скрытым коммуникациям, но таких агрегатов на объекте обычно несколько, и суммарно точек обслуживания получается больше, чем у одной канальной системы.

Выбор между канальной сетью и автономными установками — это вопрос не только вредности, а вопрос того, насколько часто меняется планировка цеха. Если рабочие места стационарны и не переносятся годами, капитальная канальная система окупает себя лучше. Если участки регулярно переставляют под новые заказы, мобильная ФВУ экономит на переделке воздуховодов при каждом изменении.

На практике оба варианта нередко работают вместе: канальная система закрывает базовый воздухообмен всего цеха, а мобильные фильтровентиляционные установки добавляют локальную очистку там, где рабочее место переставляют чаще, чем раз в год. Смешивать их в одном контуре не нужно: мобильная установка работает автономно, не подключаясь к общей сети воздуховодов, и именно в этом ее смысл.

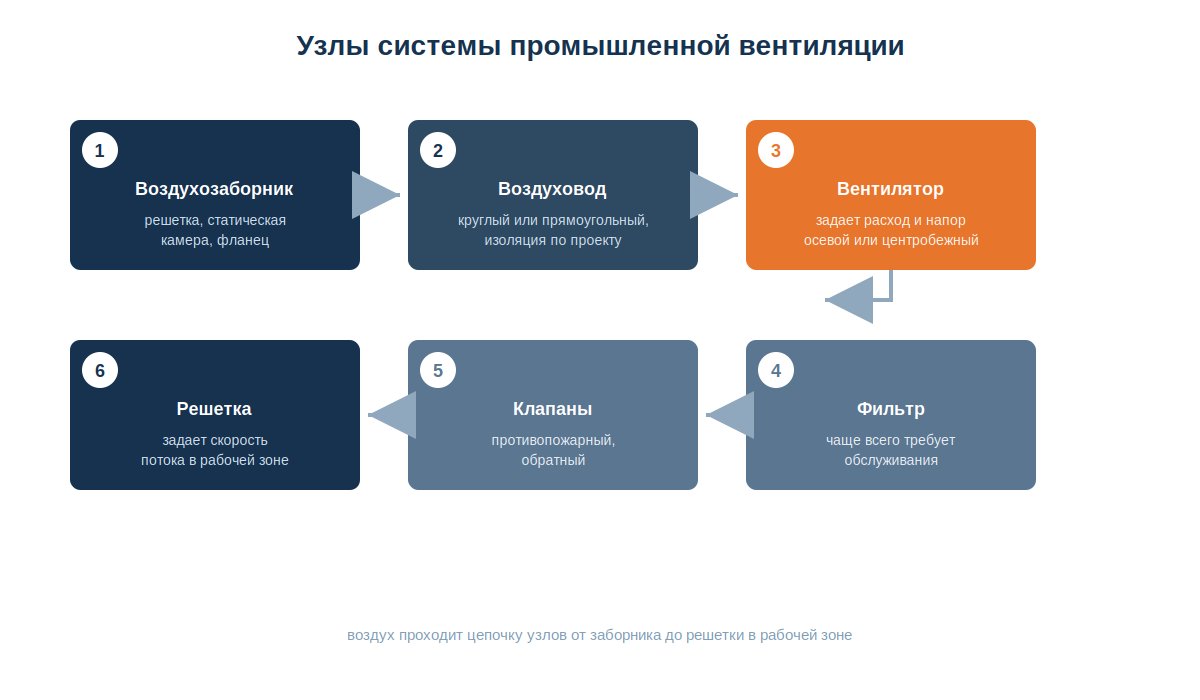

Из чего состоит система: воздуховоды, вентиляторы, фильтры, клапаны, решетки

Любая промышленная система собирается из одного и того же набора узлов, даже если конкретная конфигурация каждый раз своя.

Воздухозаборник открывает приточную ветку: наружная решетка, статическая камера и фланец, через которые в систему заходит наружный воздух. Дальше он идет по воздуховодам, круглым или прямоугольным, с тепловой и шумовой изоляцией там, где это нужно по проекту. В помещениях с агрессивной средой на объекте воздуховоды и корпус вентилятора переводят на нержавеющую сталь или пластик: стандартная оцинковка в таких условиях корродирует быстрее, чем окупается ее более низкая цена.

Вентилятор задает расход и напор всей системы: для промышленных сетей с разветвленными воздуховодами и заметным сопротивлением фильтров основным типом остаются центробежные вентиляторы, тогда как осевые применяют там, где сопротивление сети низкое: проветривание, шахты, вентиляция открытых пространств. Разбор всех типов, включая взрывозащищенные исполнения для категорий А и Б, есть в отдельной статье про виды вентиляторов.

По создаваемому давлению вентиляторы условно делят на три класса: низкого давления, до 1000 Па, для сетей без большого сопротивления; среднего давления, 1000–3000 Па; и высокого давления, 3000–12000 Па, для сетей с заметным сопротивлением вроде промышленного пылеулавливания. Осевые модели чаще применяют в первом классе, центробежные, начиная со среднего давления и выше: там, где сеть длинная, с фильтрами и большим числом поворотов, поэтому именно центробежные остаются основным типом в промышленных системах.

Паспортная производительность вентилятора реализуется только при нулевом сопротивлении сети, то есть вне системы. В реальной сети с воздуховодами, фильтрами и решетками рабочая точка сдвигается по аэродинамической характеристике вниз, и фактический расход оказывается заметно ниже цифры из паспорта. На пусконаладке это регулярно всплывает: заказчик недоумевает, почему расход меньше расчетного, а причина в том, что сопротивление реальной сети никто не сверил с характеристикой вентилятора на этапе подбора.

Из остальных узлов чаще всего требуют обслуживания фильтры: засоряются быстрее других элементов и напрямую снижают производительность всей системы. Точный график замены зависит от загрязненности воздуха на конкретном объекте, но по опыту наладки для панельных и кассетных фильтров грубой очистки в городских условиях это примерно раз в месяц летом и раз в квартал зимой, и заказчику эту периодичность стоит сразу закладывать в бюджет эксплуатации, а не считать разовым расходом на пусконаладке.

Противопожарный клапан монтируется внутри воздуховода и автоматически перекрывает канал заслонкой при пожаре, не давая пламени и ядовитым газам разойтись по системе в другие помещения: предел его огнестойкости нормируется отдельным сводом правил по пожарной безопасности вентиляции. Обратный клапан пропускает воздух только в одном направлении и закрывается при обратной тяге, защищая цех от сквозняков и подсоса холодного воздуха с улицы. Через сезон это всплывет: если клапан или фильтр не обслуживать, к зиме система начинает работать не так, как на пусконаладке, и первым делом жалуются именно на эти узлы, а не на вентилятор.

Замыкает цепочку узел, который меньше всего замечают: решетка или воздухораспределитель на выходе, который задает финальную скорость и направление потока в рабочую зону. Забитая пылью решетка на выходе меняет структуру потока в цехе так же ощутимо, как забитый фильтр в начале сети, только эффект чаще списывают на что угодно, кроме нее.

Готовые канальные вентиляционные установки собирают часть этих узлов в один корпус, так проще заказать и смонтировать систему под конкретный расход, не подбирая каждый элемент отдельно.

Вентиляция по типам цехов: от сварки до пищевого производства

Общая классификация — это половина дела, вторая половина — это то, какой конкретно набор систем нужен в цехе с конкретной технологией. Здесь разница между проектом и объектом видна сильнее всего.

Сварочный цех. Стационарные посты сварки должны быть оборудованы местными отсосами: для стандартного сварочного стола нормируется объем удаляемого воздуха не менее 1500 кубометров в час на пост при скорости всасывания в точке сварки не менее 0,2 м/с, а при сварке в замкнутых пространствах используют переносные воздухоприемники не менее 150 кубометров в час. По опыту наладки, местные отсосы улавливают у источника большую часть сварочного аэрозоля, но точный процент сильно зависит от того, насколько плотно воронка отсоса подведена к зоне сварки: чем ближе, тем меньше вредности уходит в цех. Отдельно нормируется и состав самого аэрозоля: предельно допустимая концентрация марганца в нем зависит от его доли в составе и относится ко второму классу опасности, поэтому для постов с интенсивной сваркой местный отсос не опция, а обязательное условие допуска к работе.

Покрасочный цех и окрасочная камера. Здесь работает связка требований: в местах применения окрасочных составов с взрывоопасными парами электропроводка и оборудование должны быть обесточены либо иметь взрывозащищенное исполнение, а работа с открытым огнем не допускается вовсе. Окрасочно-сушильные камеры оборудуют автономными местными отсосами, сблокированными с подачей сжатого воздуха или лакокрасочного материала к краскораспылителям: при отказе вентиляции подача материала блокируется автоматически. При электростатическом окрашивании такая же блокировка не дает включить распылитель, если местные отсосы не работают или конвейер стоит. Точную кратность обмена для конкретной камеры каждый раз считают по факту испарения растворителя: единого табличного числа для всех камер в нормах нет, но по практике проектирования она обычно ощутимо выше, чем в обычном цехе без взрывоопасных паров.

Деревообрабатывающий цех. Если горючая пыль, в том числе древесная, способна образовать взрывоопасную пылевоздушную смесь с расчетным избыточным давлением взрыва выше 5 кПа, помещение относят к категории Б, со всеми требованиями к аварийной вентиляции, которые разобраны выше. Если порог по количеству пыли не достигнут, цех классифицируют мягче, по категориям В1-В4. Убирать скопления древесной пыли положено промышленным пылесосом во взрывобезопасном исполнении или системой пневмоуборки: сжатый воздух для этого не используют, потому что сдувание поднимает пыль в воздух и создает ту самую взрывоопасную концентрацию, от которой вентиляция и должна защищать.

Пищевое производство и общепит с производственной зоной. Система приточно-вытяжной вентиляции производственных помещений предприятия питания должна быть оборудована отдельно от систем вентиляции помещений, не связанных с организацией питания, включая санитарно-бытовые. Зоны и оборудование, которые выделяют газы, пыль, влагу или тепло, оборудуют локальными вытяжными системами: на практике это вытяжной зонт с жироулавливающим фильтром над плитой, хотя в самом тексте норматива этих слов нет, а есть только общее требование к локальной вытяжке. Вентиляционные камеры, фильтры и воздуховоды кухонной вытяжки нужно очищать от жировых отложений не реже раза в год с актом, а выжигать скопившийся жир в воздуховодах запрещено категорически.

Холодные склады. Здесь основная задача другая: не убрать вредность, а не переохладить и не намочить рабочую зону конденсатом. Приточную вентиляцию в зимний период на таких объектах оснащают калорифером: водяным, электрическим или газовым воздухонагревателем, чтобы холодный наружный воздух не заходил в помещение без подогрева и не обмерзало оборудование. Кратность воздухообмена для склада тоже считают под конкретный товар и число людей, которые постоянно работают в зоне: готового табличного числа «для любого склада» в нормах не больше, чем для производственных цехов.

Общего рецепта для всех пяти типов нет, и это не случайность: технология в каждом цехе диктует не только вид вентиляции, но и то, с какими другими системами (пожаротушением, взрывозащитой, автоматикой технологического оборудования) она должна работать в связке. Отдельная опасность в том, что заказчик часто ориентируется на соседний похожий цех, а не на свою реальную технологию: у одного и того же типа производства объем и состав вредности могут отличаться в разы в зависимости от оборудования и объемов выпуска.

Нормы: категории помещений и кратность воздухообмена

СП 60.13330.2020 остается основным проектным документом для вентиляции производственных зданий, и его регулярно правят: за последние несколько лет вышли изменения №1–3, последнее из них (2024 год) уточнило требования к резервированию аварийной вентиляции. Категории помещений по взрывопожарной и пожарной опасности задает отдельный документ, СП 12.13130.2009: категория А для повышенной взрывопожароопасности (горючие газы, легковоспламеняющиеся жидкости), категория Б для взрывопожароопасности (горючие пыли и волокна), категории В1-В4 для пожароопасности, Г для умеренной пожароопасности (горячие процессы) и Д для пониженной пожароопасности. Определяют категорию последовательной проверкой от самой опасной (А) к наименее опасной (Д), а не выбором того, что описательно подходит лучше.

По отраслевой практике к категории А относят склады легковоспламеняющихся жидкостей и участки с горючими газами, к категории Б, например, мукомольные и деревообрабатывающие цеха с пылью в воздухе, к категории Г, литейные и термические участки с раскаленным металлом. Это не цитата норматива, а иллюстрация: точную категорию для конкретного цеха все равно определяют расчетом по фактическому количеству и свойствам веществ, а не по аналогии с похожим производством.

ГОСТ 12.4.021-75 «Системы вентиляционные. Общие требования» формулирует базовое условие приемки: система вентиляции вместе с технологическим оборудованием должна обеспечивать на рабочих местах метеоусловия и чистоту воздуха по ГОСТ 12.1.005. Формально это старый документ, но именно на него до сих пор ссылаются при проверке готовой системы: если воздух в рабочей зоне не соответствует нормативам, вентиляция считается не выполнившей свою задачу, даже если формально смонтирована по проекту.

Здесь стоит сказать прямо то, что многие поставщики оборудования подают иначе: единой готовой таблицы «категория помещения: столько-то крат в час» в действующих нормах не существует. Кратность для производственного помещения считают расчетным путем, по фактическим избыткам тепла, влаги и вредных веществ конкретной технологии, а не берут из готовой таблицы значений. Расхожая цифра «не менее 8 крат в час для категорий А и Б», которая встречается в отраслевых блогах, при прямой проверке текста СП 60.13330.2020 не подтверждается: там дан только расчетный критерий для аварийной вентиляции (концентрация взрывоопасного газа не выше 50% НКПРП), а не фиксированное число крат для всех помещений категории.

Отдельная точка отсчета в расчете: предельно допустимая концентрация вредного вещества в рабочей зоне, которую устанавливает Роспотребнадзор через СанПиН 1.2.3685-21, действующий с марта 2021 года. Именно от этой цифры и идет весь расчет: сколько вещества выделяет технология в час, какая у него ПДК по санитарным нормам, и какой воздухообмен нужен, чтобы концентрация в рабочей зоне не превысила эту границу.

Типичные ошибки при выборе вида вентиляции

Большинство переделок на объектах связаны не с плохим монтажом, а с тем, что вид системы выбрали не под ту задачу еще на этапе проекта.

Первая ошибка: ставят общеобменную вентиляцию там, где источник вредности точечный и нужен местный отсос. Итог: вентилятор мощный, счета за электричество растут, а в конкретной точке у станка концентрация вредности все равно выше нормы, потому что общеобменная система разбавляет весь объем цеха вместо того, чтобы перехватить вредность у выхода.

Вторая ошибка: экономят на аварийной вентиляции там, где она обязательна по категории помещения. Для категорий А и Б это не рекомендация, а требование с конкретным набором условий: механическое побуждение, включение по газоанализатору при 10% НКПРП, резервный вентилятор, электропитание по первой категории надежности. Убрать что-то из этого списка ради экономии на этапе строительства означает, что объект не пройдет проверку, а переделывать аварийный контур на готовом цехе дороже, чем заложить его сразу.

Третья ошибка: не учитывают агрессивность среды при выборе материала воздуховодов и вентилятора. Там, где по воздуху идут пары кислот или щелочей, стандартная сталь и обычный вентилятор корродируют быстро, и через сезон-два систему приходится частично менять. Практики на объектах переходят на полипропилен (держит до 90°C), ПВДФ (до 110°C) или нержавеющую сталь AISI304, но именно цена такого решения чаще всего становится причиной, почему на этапе проекта материал экономят, а потом жалеют.

Четвертая ошибка: подбирают вентилятор по паспортной производительности, не сверяя ее с реальным сопротивлением сети. Максимальный расход из каталога достижим только вне системы, при нулевом сопротивлении. Как только вентилятор подключают к реальной сети с воздуховодами, фильтрами и решетками, рабочая точка сдвигается, и фактический расход оказывается ниже расчетного. На монтаже это вылезает так: систему собрали строго по паспорту вентилятора, а замеры после пуска показывают недобор по расходу, потому что паспортную цифру никто не сверил с аэродинамической характеристикой сети.

Общий знаменатель у всех четырех ошибок один: вид вентиляции выбирают по шаблону или по цене, а не по факту того, что происходит в конкретном цехе. Расчет и определение категории опасности стоят дороже на этапе проекта, зато обходятся дешевле, чем повторный монтаж после того, как объект не прошел проверку или на реальную вредность пожаловались рабочие.

Частые вопросы

Что такое вентиляция производственных помещений

Это система, которая удаляет из цеха избытки тепла, влаги и вредных веществ и подает взамен наружный воздух, причем расход и кратность считают не по площади помещения, как в жилье, а по фактической вредности конкретной технологии.

Какими видами вентиляции оснащают производственные цехи

Чаще всего сочетанием: механической приточно-вытяжной системой как основой, местными отсосами у конкретных источников вредности и, если категория помещения этого требует, отдельным контуром аварийной вентиляции с резервированием.

Обязательна ли аварийная вентиляция на любом производстве

Нет. Обязательна она там, где помещению присвоена категория А или Б по взрывопожарной опасности либо где технологическая часть проекта предусматривает риск внезапного выброса большого количества вредных или горючих веществ; для категорий Г и Д такого требования по умолчанию нет.

Чем местная вентиляция отличается от общеобменной

Местная убирает вредность прямо у источника (станка, ванны, поста сварки), не давая ей разойтись по цеху, а общеобменная разбавляет весь объем помещения. Нормы требуют проектировать их отдельными контурами, а не смешивать в одну систему.

Какой документ регулирует вентиляцию производственных помещений

Основной документ: СП 60.13330.2020, который регулярно дополняют изменениями. Санитарные требования к воздуху рабочей зоны задает СанПиН 1.2.3685-21, а категории помещений по взрывопожарной опасности определяет СП 12.13130.2009. Единого «ГОСТа на вентиляцию цеха» не существует, действует именно связка из этих документов.

Коротко для монтажа

Выбор вида вентиляции под конкретный цех строится по одному алгоритму: сначала определить вредность технологии, дальше решить, локальная она или распределена по всему объему, затем проверить, требует ли категория помещения аварийного контура, и только после этого подбирать оборудование под расчетные цифры, а не наоборот.

С видами и устройством разобрались, дальше идет расчет конкретных цифр под ваш цех: воздухообмен, диаметры воздуховодов, подбор вентилятора по сети. Мы разбирали это отдельно в статье про расчет производственной вентиляции, а с чего вообще начинается проект системы, читайте в статье про проектирование вентиляции.
