Решетки АРН: чем отличаются от других наружных, где ставят и как выбрать размер

На монтаже это вылезает так: заказали решетку под воздухозабор на фасад, привезли АМН вместо АРН, потому что в заявке просто написали «наружная решетка». АМН отлично работает внутри помещения, но у нее поворотные жалюзи в пластиковых втулках, и Zonda даже не ставит ее в раздел наружных решеток на своем сайте. На улице, под дождем и ветром, ей не место. Разбираемся, чем АРН отличается от похожих кодов, где ее ставят и как не ошибиться с размером.

Что за решетка АРН

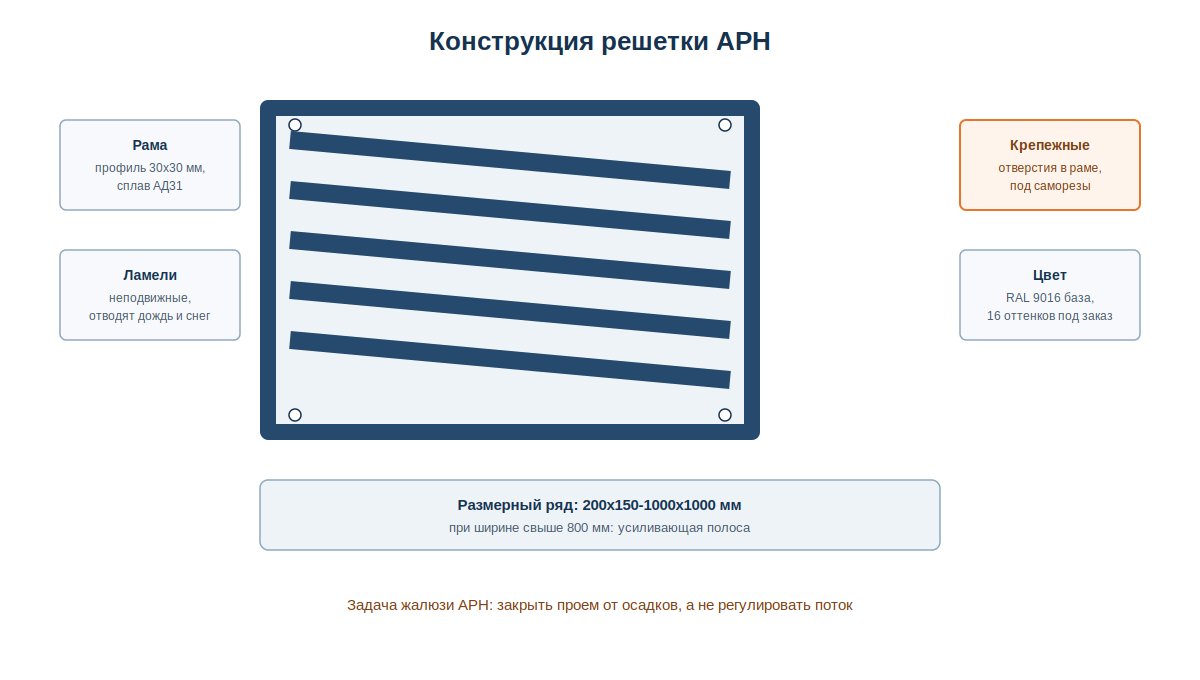

В каталоге Zonda решетка АРН значится как «жалюзийная неподвижная»: в отличие от АМН и АДН, ламели здесь не поворачиваются и не регулируются вручную. Задача у АРН другая: не направлять поток воздуха, а закрыть проем на фасаде от дождя, снега и мусора, не мешая проходу воздуха. Рама и ламели сделаны из алюминиевого профиля 30х30 мм, сплав АД31, и это не совпадение: тот же профиль использует Zonda и в других решетках линейки, только конструктив жалюзи другой.

Отсюда и разница в сроке службы с открытой сталью. Оцинкованный лист со временем истирается на сгибах и стыках, и под ним начинает ржаветь металл. У алюминия механизм другой: сплав покрывается плотной оксидной пленкой, которая сама себя восстанавливает при царапинах. На практике это означает, что фасадная решетка из алюминия реже требует замены из-за коррозии, чем дешевая решетка из тонкой оцинковки, но точных цифр по годам службы для конкретно такого сравнения ни один независимый источник не дает: это скорее общее инженерное правило, чем табличное значение.

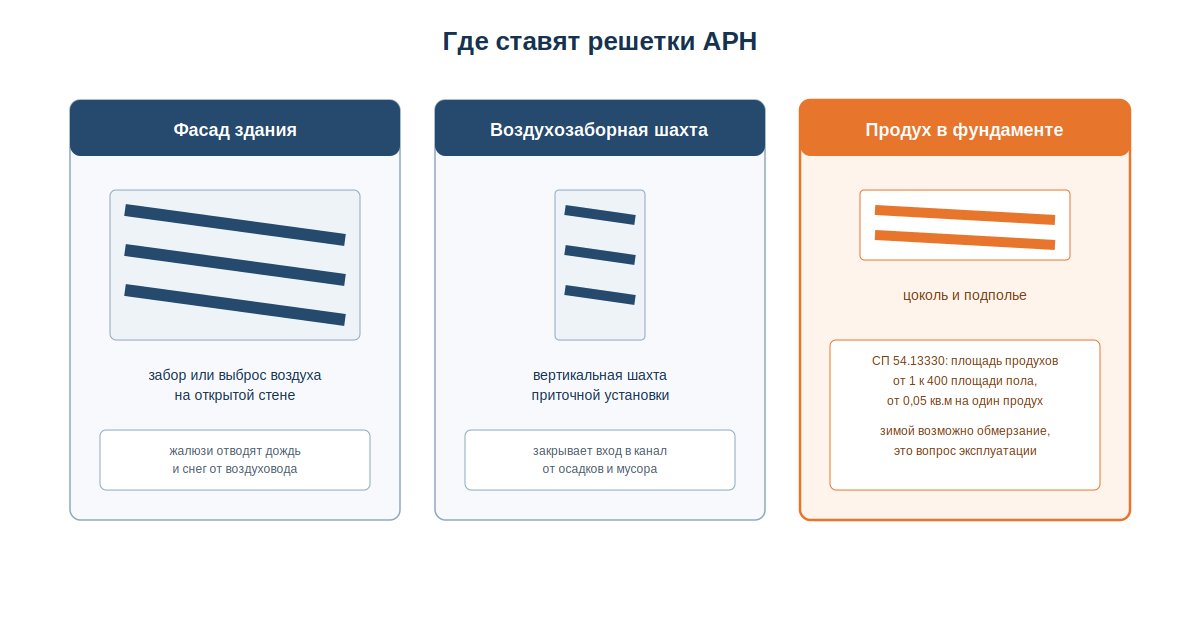

Где ставят решетки АРН

Решетку АРН ставят там, где вентиляционный канал выходит наружу: на фасаде здания в местах забора свежего воздуха или выброса отработанного, на воздухозаборных шахтах и в продухах фундамента. Это частный случай темы, которую мы разбирали в общей статье про наружные вентиляционные решетки. Общий признак всех этих мест один: с одной стороны решетки улица с осадками и ветром, а с другой стороны канал, который должен продолжать работать в любую погоду.

С продухами в фундаменте есть отдельный нюанс, который на монтаже всплывает не сразу. По СП 54.13330 суммарная площадь продухов в наружных стенах подполья должна быть не менее 1/400 площади пола подполья, а площадь одного продуха должна составлять не менее 0,05 м². Через сезон это всплывет так: зимой в морозы решетка на продухе может обмерзать по краям из-за перепада температур между улицей и подпольем, и часть монтажников закрывает такие продухи заглушками на зиму. Отдельного норматива именно от промерзания нет, это вопрос практики эксплуатации, а не готовая цифра из СП.

«Наружная, фасадная, настенная АРН»: одно изделие

В каталоге Zonda на решетку АРН заведено сразу семь карточек: наружная, фасадная, настенная, воздухозаборная, для продухов в фундаменте и жалюзийная неподвижная. Это не линейка разных товаров, а одно и то же изделие, разложенное по сценариям применения. У всех семи карточек одинаковый материал, одинаковый размерный ряд и одинаковые преимущества в описании.

Путаницы тут больше, чем кажется. У решеток АДЛ из первой статьи серии действительно есть отдельные модификации с суффиксами -З, -К, -КЗ — это разные товары с разной комплектацией. У АРН такого нет: если менеджер прислал ссылку на карточку «фасадная решетка АРН» вместо «наружная решетка АРН», это одна и та же решетка, просто из другого раздела сайта. Заказывать нужно по размеру и опциям, а не по названию карточки.

Характеристики по каталогу

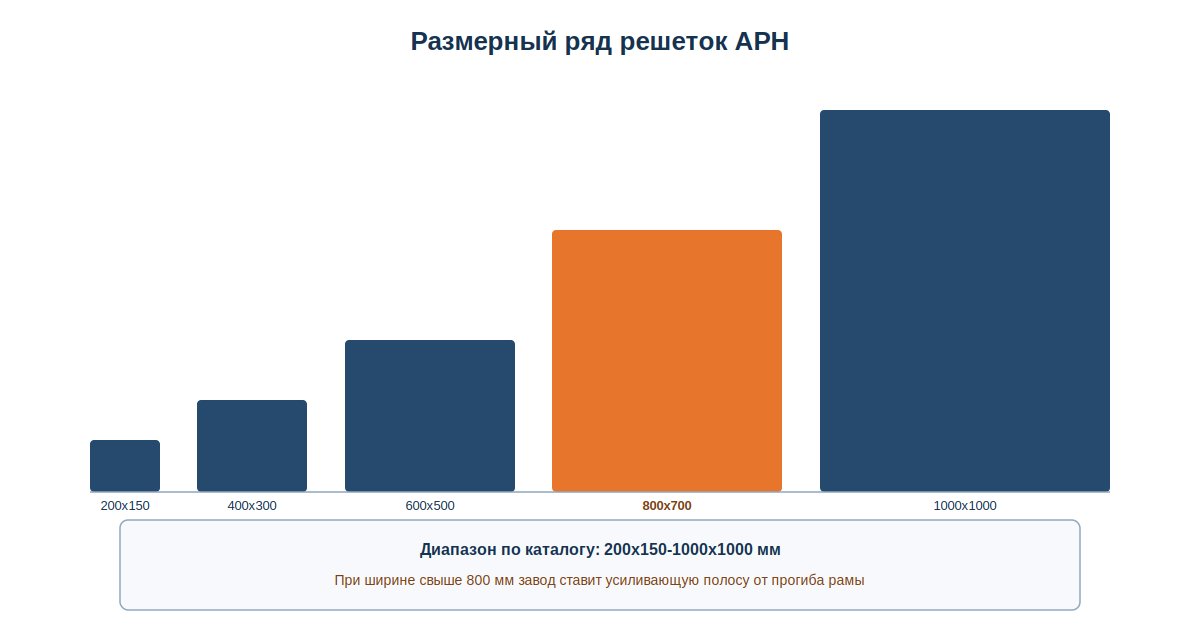

По каталогу Zonda решетка АРН выпускается размерами от 200х150 до 1000х1000 мм. Крепится саморезами через отверстия в раме: с лицевой стороны или с боковой, в зависимости от толщины стены и способа отделки фасада. Базовый цвет белый, RAL 9016, а под заказ доступны 16 стандартных оттенков порошковой окраски, от сигнального белого RAL 9003 до графитового RAL 7024, покрытие устойчиво к УФ-лучам.

Усиливающая полоса на решетках шире 800 мм — это собственный технологический порог Zonda, а не единый отраслевой стандарт. У другого производителя того же сегмента рынка похожее усиление начинается только с проема шире 2000 мм. Если в проекте заложена решетка от стороннего поставщика, порог усиления стоит уточнять у каждого производителя отдельно, а не переносить цифру одного каталога на другой.

АРН база, с сеткой, с москитной сеткой: что выбрать

Базовая комплектация АРН — это рама с жалюзи, без дополнительной защиты. К ней можно добавить две опции. Первая опция, защитная сетка с ячейкой 10х10 мм, не пропускает в канал листья, птиц и крупный мусор, и на фасадах рядом с деревьями это почти обязательная опция. Вторая опция, москитное полотно, задерживает насекомых: для помещений с требованиями к чистоте воздуха, кухонь и пищевых производств, оно почти не снижает воздухопроницаемость решетки.

При пуске нового объекта разница между этими двумя сетками путает даже опытных прорабов: защитная сетка 10х10 мм держит крупный мусор, но свободно пропускает мошку и мелких насекомых, а москитное полотно ставится именно против них. Если объект рядом с лесопосадкой или полем, обе опции стоит заказывать вместе, а не выбирать одну вместо другой.

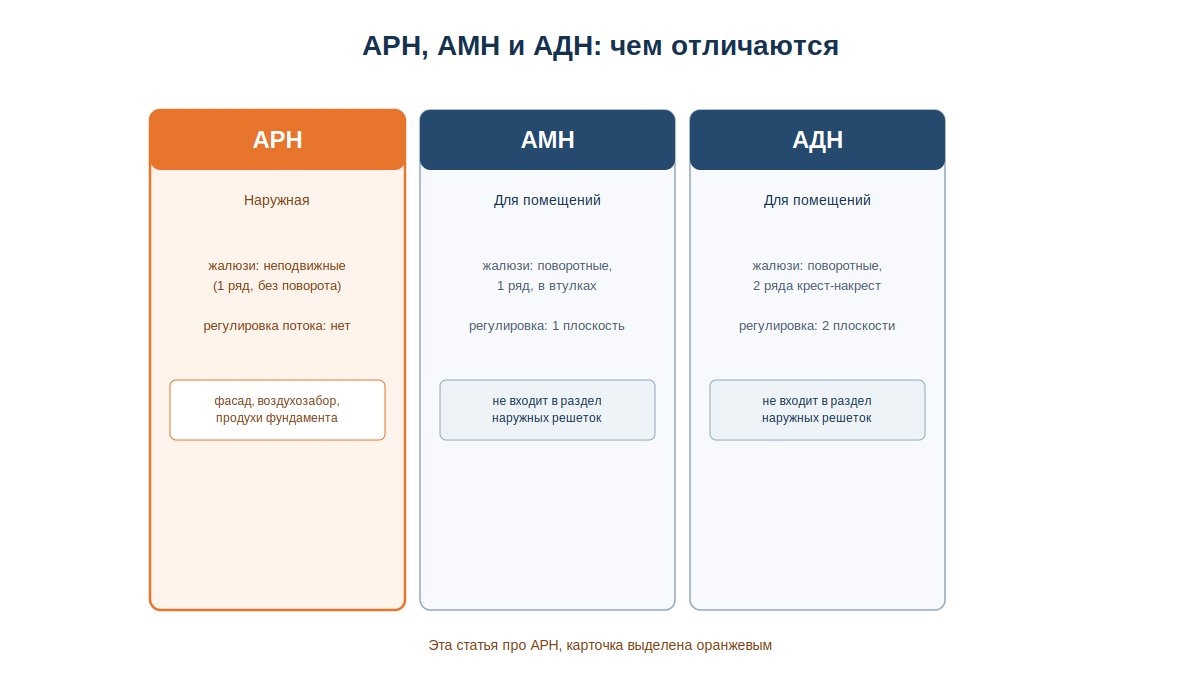

Чем АРН отличаются от АМН и АДН

Все три кода, АРН, АМН и АДН, используют похожий алюминиевый профиль, но решают разные задачи. АРН — это неподвижная решетка для улицы, а АМН и АДН устроены иначе: у них жалюзи поворотные, с ручной регулировкой потока внутри помещения.

У АМН один ряд жалюзи, и каждая ламель поворачивается в своей втулке независимо от соседних: решетка направляет поток в одной плоскости, например отворачивает струю от рабочего места. У АДН те же поворотные ламели стоят в два ряда крест-накрест, первый ряд горизонтально, второй вертикально, и это дает регулировку сразу в двух плоскостях. Ни АМН, ни АДН Zonda не размещает в разделе наружных фасадных решеток на сайте: там своя линейка под ветровую и снеговую нагрузку, и АРН как раз в нее входит.

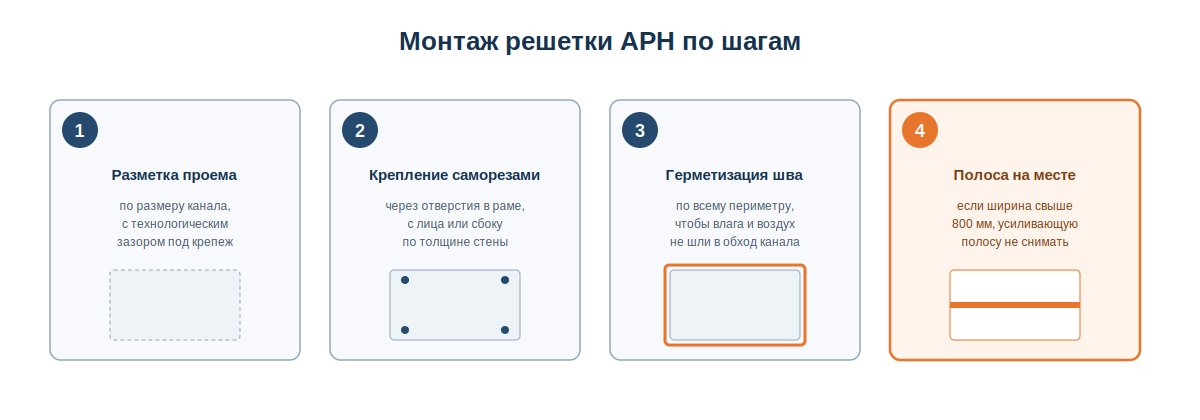

На монтаже

Общие принципы крепления решеток мы разбирали в статье про монтаж вентиляционных решеток, а для АРН есть свои нюансы. Разметка проема, первый шаг, и здесь ошибка стоит дороже всего: решетку сажают строго по размеру канала с небольшим технологическим зазором под крепеж, а не впритык. Дальше решетку крепят саморезами через отверстия в раме, которые завод делает еще на этапе производства, до окраски. Сторону крепления, с лицевой стороны рамы или с боковой, выбирают исходя из толщины стены и отделки фасада: на толстой стене с утеплителем боковой крепеж часто удобнее лицевого.

После крепления шов по периметру решетки обязательно герметизируют, иначе в обход канала пойдет влага и воздух. Это устоявшаяся практика монтажа наружных вентиляционных элементов, отдельного норматива на нее нет, но пропускать этот шаг на объекте не стоит. Если решетка шириной свыше 800 мм и с усиливающей полосой, при монтаже важно не повредить и не снять эту полосу вместе с упаковкой: без нее рама заметно быстрее провисает под собственным весом и ветровой нагрузкой на пролете.

Что проверить перед заказом: как выбрать размер и модификацию

Общий разбор видов и размеров решеток есть в статье вентиляционные решетки: виды, размеры и расчет, а здесь конкретика по АРН. Размер решетки берут по факту проема или сечения воздуховода, а не наоборот: сначала известен канал, потом под него подбирается решетка из размерного ряда 200х150–1000х1000 мм. Если готового размера в ряду нет, у Zonda можно уточнить нестандартный вариант отдельно.

Что стоит учесть до заказа:

• Климат и открытость фасада. На открытом ветру и в прибрежной зоне стоит закладывать решетку с запасом по жесткости, на широких проемах это означает решетку с усиливающей полосой, а не без нее.
• Соседство с деревьями и открытыми площадками. Если рядом листва, стройплощадка или голуби, защитная сетка 10х10 мм экономит время на прочистке канала в дальнейшем.
• Требования к чистоте воздуха. Для кухонь и пищевых производств добавляют москитное полотно, для обычного жилого фасада эта опция чаще избыточна.
• Цвет фасада. Базовый RAL 9016 подходит не под каждый дом: если фасад темный или цветной, решетку стоит заказывать под один из 16 доступных оттенков, а не красить после монтажа.

Приезжаешь на сервис через год после установки и видишь одно и то же: решетки без сетки на объектах рядом с деревьями забиты листвой в канале, а решетки не в тон фасада бросаются в глаза сильнее самой вентиляции. Обе проблемы решаются на этапе заказа, а не после.

Часто задаваемые вопросы

Что учесть при монтаже решетки АРН размером 1000х500 мм?

На таком размере решетка уже попадает в диапазон усиления (свыше 800 мм по ширине), поэтому важно не снять усиливающую полосу при распаковке и герметизировать шов по всему периметру, а не только по углам.

Чем АРН отличается от АРН4?

Это разные позиции каталога Zonda с разным конструктивом, и подробный разбор АРН4 выходит за рамки этой статьи. Если на объекте уже указан код АРН4, уточняйте характеристики этой конкретной модели у менеджера, а не переносите на нее данные из этой статьи.

Нужна ли решетке АРН дополнительная защита от дождя при сильном ветре?

Жалюзийные ламели сами отводят дождь и снег от воздуховода при обычных условиях. Для объектов с постоянными сильными ветрами и косым дождем решение по дополнительной защите стоит согласовывать отдельно, готового стандартного узла под такой случай в каталоге нет.

Можно ли заказать АРН в нестандартном цвете?

Да, помимо базового RAL 9016 доступны 16 стандартных оттенков порошковой окраски под заказ.

Какой вес у решетки АРН для расчета нагрузки на крепеж?

По каталогу этот параметр отдельно не указан, вес зависит от конкретного размера. Для расчета нагрузки на крепеж эту цифру стоит запрашивать под конкретный типоразмер у менеджера, а не считать по аналогии с другими решетками.

Подходит ли АРН для продухов в фундаменте зимой?

Конструктивно да, решетка рассчитана на улицу. Но при сильных морозах решетка на продухе может обмерзать по краям из-за перепада температур с подпольем: это вопрос сезонной эксплуатации, а не брака решетки.

Коротко для монтажа

АРН — это наружная решетка с неподвижными жалюзи для фасада, воздухозабора и продухов в фундаменте, а не решетка для регулировки потока внутри помещения: для этого в линейке Zonda есть АМН и АДН с поворотными ламелями. Семь карточек АРН в каталоге — это одно изделие под разными названиями, различать их стоит по размеру и опциям, а не по названию карточки. Из опций чаще всего берут защитную сетку 10х10 мм против мусора и птиц, а москитное полотно берут для кухонь и пищевых производств. На широких решетках свыше 800 мм не снимайте усиливающую полосу при монтаже и герметизируйте шов по периметру: это дешевле, чем переделка после первого сезона дождей.
