Решетки АПН: устройство, модификации 1–4АПН, монтаж
На объекте это вылезает так: мебель и оборудование расставили уже после монтажа коробов, а диффузор под потолком поставили не тот. Заказывали 4АПН для центра зала, а по факту рядом с точкой оказалась балка перекрытия, и веерная струя со всех четырех сторон бьет прямо в нее. Разворачивать диффузор бесполезно: у него направляющие пластины стоят по кругу неподвижно, направление задано конструкцией. Приходится менять модификацию целиком.
Решетки и диффузоры АПН — это потолочные воздухораспределители с блоком направляющих пластин на пружинах, а цифра в коде обозначает число направлений раздачи воздуха: от одного у 1АПН до четырех у 4АПН. Ниже разбираем устройство, чем АПН конструктивно отличается от решеток АДЛ, АДН, АМН и АРН из прошлых статей серии, какие модификации реально есть в каталоге Zonda и как выбрать нужную под расположение точки в помещении. Прошлый раз в серии разбирали решетки АРН, наружный тип совсем другой конструкции.
Что такое диффузоры АПН и чем они отличаются от остальной серии

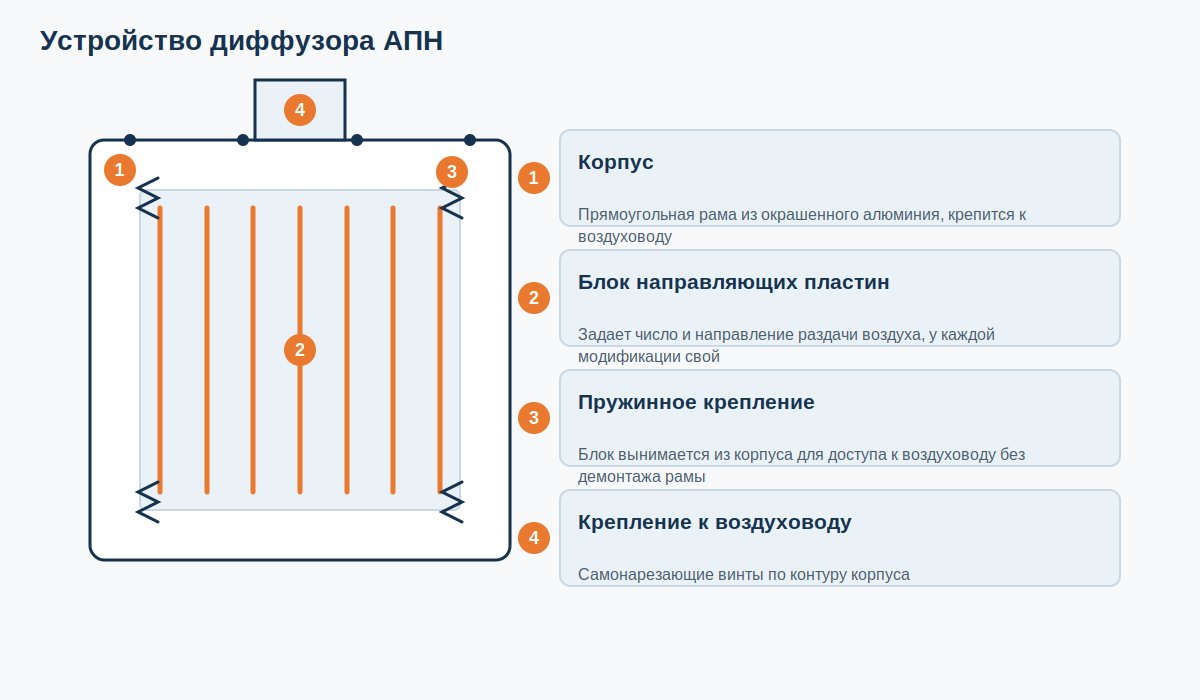

По техническому паспорту производителя диффузор АПН состоит из прямоугольного корпуса, в который на пружинах установлен блок направляющих пластин. Пружинное крепление снимается: блок вынимается из корпуса для доступа к воздуховоду или камере за ним, монтажнику не нужно демонтировать всю раму. Корпус закреплен на воздуховоде самонарезающими винтами, материал: алюминий с порошковой окраской, по умолчанию белый RAL 9016, под заказ можно перекрасить в любой цвет по каталогу RAL или сделать текстурную отделку.

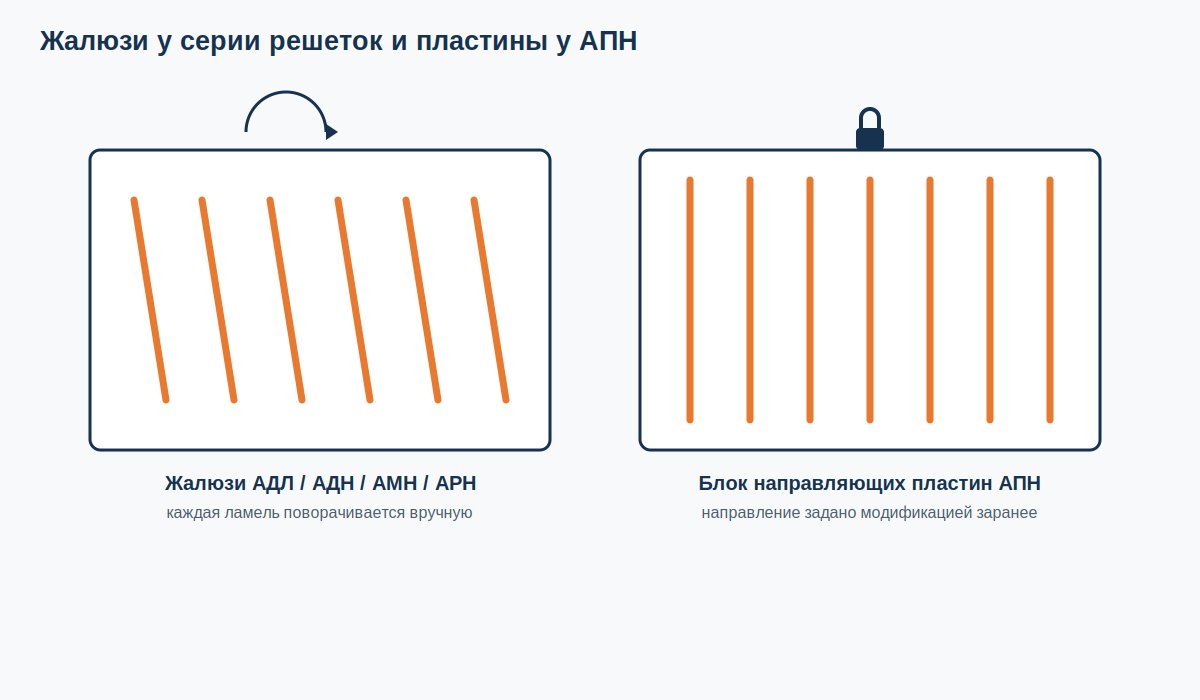

Это другая конструкция, чем у решеток АДЛ, АДН, АМН и АРН из прошлых статей серии. Там воздух регулируется поворотными жалюзи: один или два ряда ламелей, каждая крутится в своей втулке. У АПН вместо жалюзи неподвижный блок направляющих пластин, а изменить можно только само число направлений, выбрав другую модификацию при заказе, не подстроить углы руками после монтажа, как у той же АМН.
В каталоге Zonda есть разночтение в названиях: карточки 1АПН и 2АПН называются «решетка», а 3АПН и 4АПН названы «диффузор». Это один и тот же конструктив под разными витринными названиями каталога. В отрасли все семейство чаще называют «диффузор АПН», и в поиске это заметно: частотность запроса «диффузор апн» выше, чем «решетка апн». В статье используем оба слова там, где это уместно по контексту, без подмены смысла.

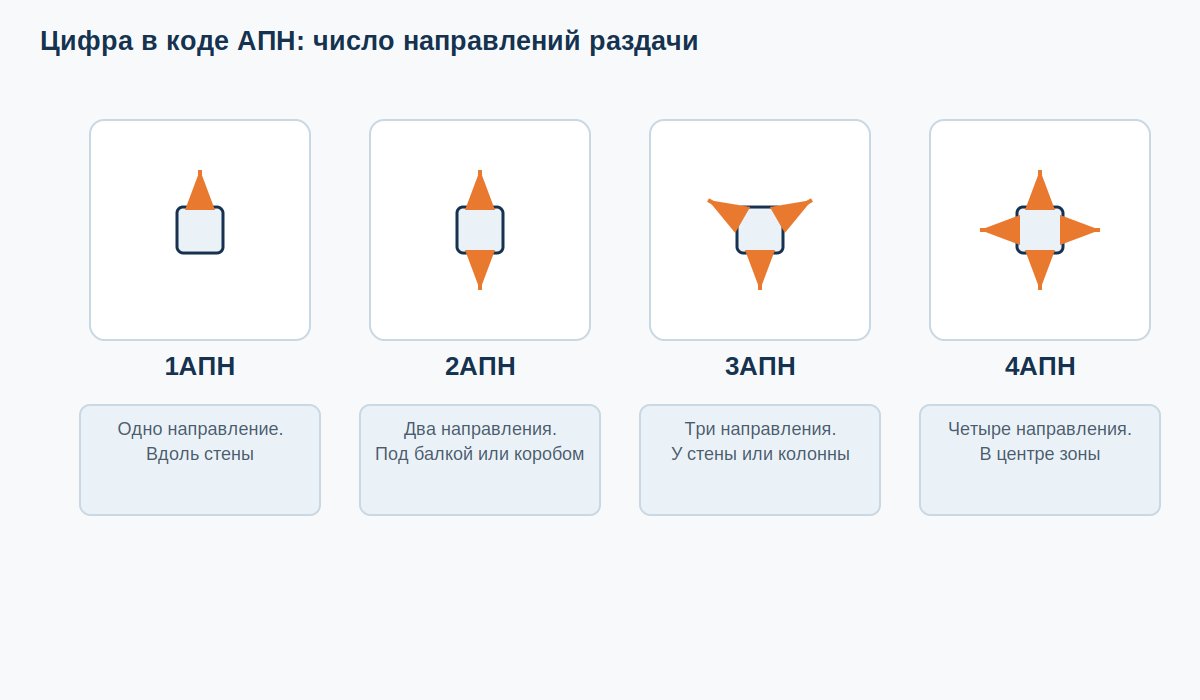

Модификация 1АПН: одно направление
1АПН раздает поток в одну сторону. По паспорту производителя такую модификацию ставят вдоль стены или там, где всю точку нужно направить строго в одну зону помещения, без веерного разброса. У Zonda в каталоге модификация называется потолочная решетка ЗОНДА-1АПН, артикул ЗОНДА-1АПН. Размер в карточке не указан, точные габариты под проект нужно уточнять у менеджера.
Модификация 2АПН: два направления
2АПН раздает поток в две стороны. Эту модификацию ставят там, где на потолке рядом с точкой есть выступающие балки, короба или элементы оборудования, из-за которых четырехстороннюю струю просто некуда деть в двух направлениях сразу. У производителя есть и угловой вариант 2АПН-у для установки в углу помещения. В каталоге Zonda модификация называется вентиляционная потолочная решетка ЗОНДА-2АПН, корпус алюминиевый, размер в карточке так же не указан.
Модификация 3АПН: три направления
3АПН раздает поток в три стороны. Модификацию ставят у стены или у колонны: одна сторона диффузора при таком расположении все равно упирается в конструкцию, и веерная струя по оставшимся трем направлениям использует пространство помещения полнее, чем однонаправленная. В каталоге Zonda это диффузор потолочный ЗОНДА-3АПН, алюминиевый корпус, размер также уточняется у менеджера.
Модификация 4АПН: четыре направления
4АПН раздает поток симметрично на все четыре стороны и по паспорту производителя ставится в центре модуля помещения, который обслуживает один воздухораспределитель: там, где вокруг точки нет ни стен, ни выступающих конструкций, и струе есть куда расходиться со всех сторон поровну. Из всей линейки только 4АПН реально продается у Zonda с выбором размера без отдельного запроса: 300×300, 450×450 и 600×600 мм, по остальным размерам, вплоть до 1050×1050 мм по паспорту производителя с шагом 75 мм, нужно уточнять у менеджера.
В каталоге модификация встречается под двумя витринными названиями на одну и ту же карточку: диффузор потолочный ЗОНДА-4АПН и алюминиевый диффузор потолочный ЗОНДА-4АПН, артикул 084. Это один и тот же товар, представленный сразу в двух карточках каталога.

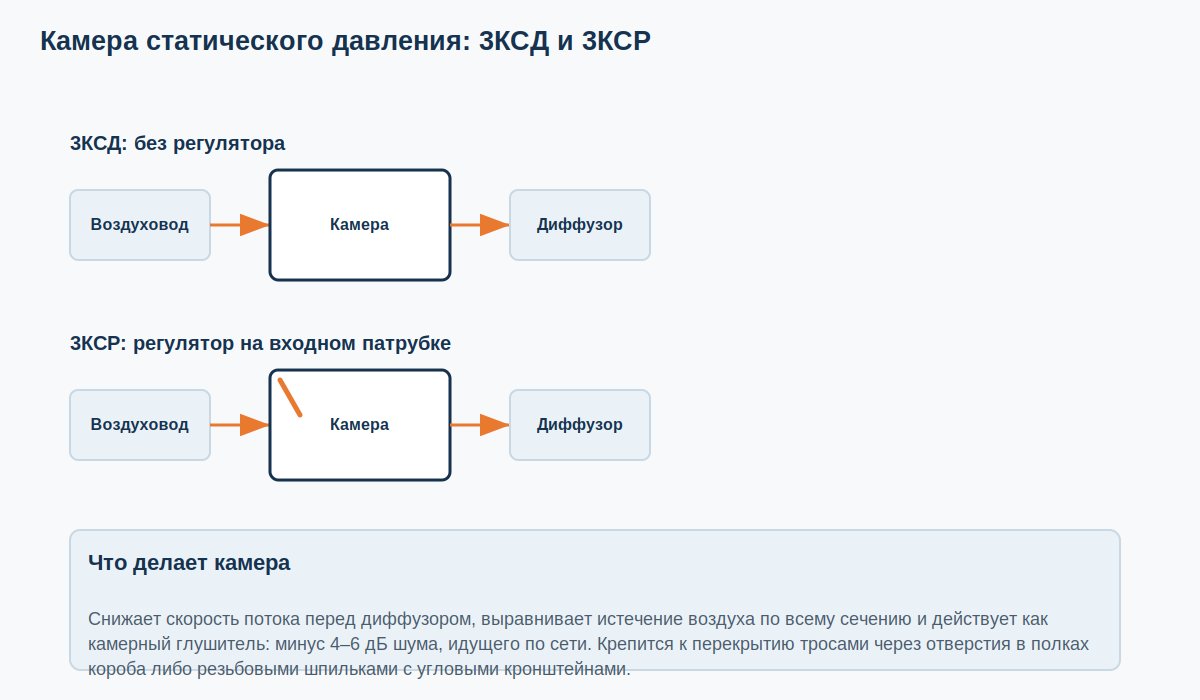

Камеры статического давления КСД и КСР
Между воздуховодом и диффузором в проекте часто ставят камеру статического давления: короб, который гасит скорость потока перед раздачей. Камера действует как простейший камерный глушитель и снижает шум, идущий по сети к диффузору, на 4–6 дБ, а заодно выравнивает истечение воздуха по всему сечению диффузора вместо того, чтобы бить одной струей из патрубка.
У производителя есть два варианта: 3КСД, базовая камера без регулятора, и 3КСР, та же камера, но с регулятором расхода воздуха на входном патрубке. Регулятор в 3КСР меняет и расход, и шум: при полном открытии (угол лопасти 0°) коэффициент сопротивления составляет 1,2, а добавка к шуму нулевая, при открытии 50% (30°) коэффициент растет до 3,2 и добавляет 5 дБ(А), при открытии 30% (60°) коэффициент доходит до 4 и добавляет 7 дБ(А). Крепят камеры к перекрытию тросами через отверстия в отогнутых полках короба либо резьбовыми шпильками с угловыми кронштейнами.
В каталоге Zonda камер статического давления нет: ни КСД, ни КСР отдельным товаром не продаются. Единственное совпадение по буквам в поиске каталога: адаптер для щелевых решеток ЗОНДА-КСД, переходник для присоединения диффузора к воздуховоду, другое изделие и другая задача. Камеру под конкретный размер ниши обычно заказывают отдельно у монтажной бригады или подрядчика по коробам.
Расход воздуха и шум по паспорту производителя

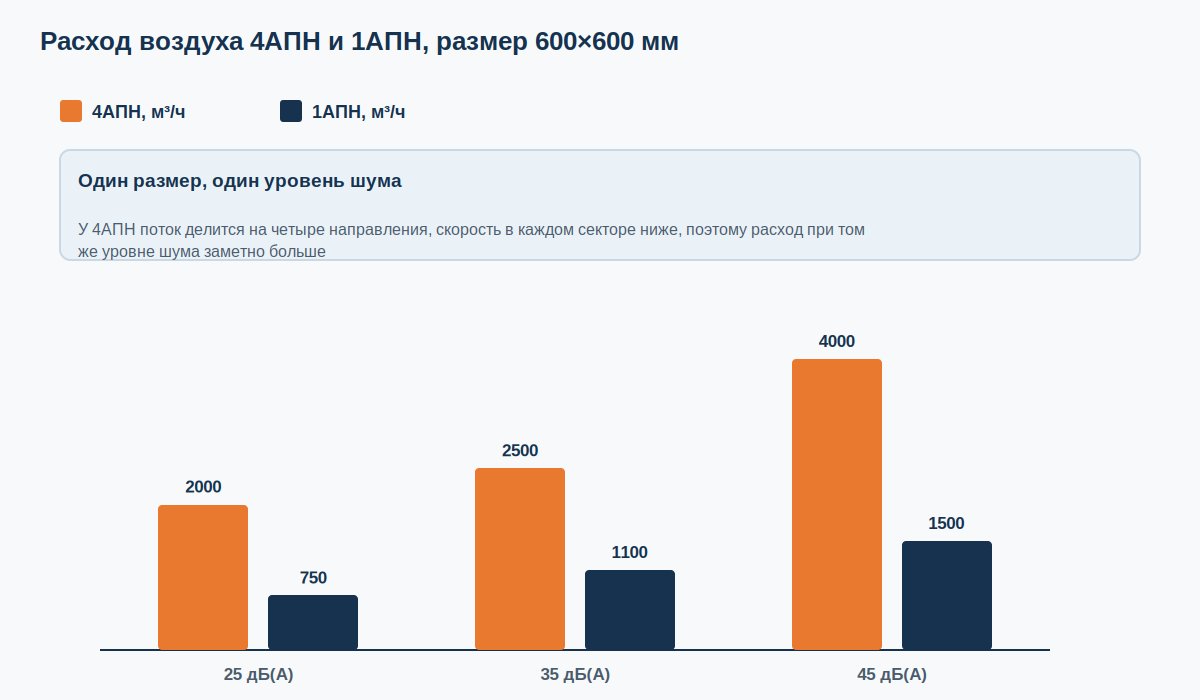

Производитель приводит расход воздуха для каждого размера и уровня шума отдельно по всем четырем модификациям. При одном и том же размере и одинаковом уровне шума 4АПН пропускает заметно больше воздуха, чем 1АПН: поток делится на большее число направлений, и скорость в каждом секторе ниже, поэтому шум растет медленнее с увеличением расхода.
| Размер, мм | 4АПН, м³/ч при 35 дБ(А) | 3АПН, м³/ч при 35 дБ(А) | 2АПН, м³/ч при 35 дБ(А) | 1АПН, м³/ч при 35 дБ(А) |
|---|---|---|---|---|
| 300×300 | 380 | 270 | 220 | 150 |
| 450×450 | 1300 | 950 | 750 | 500 |
| 600×600 | 2500 | 2000 | 1500 | 1100 |
Живое сечение диффузора при одном и том же габарите тоже немного уменьшается от 4АПН к 1АПН: у размера 600×600 мм оно составляет 0,086 м² у 4АПН и 0,069 м² у 1АПН. Разница небольшая, основную разницу в пропускной способности дает именно число направлений. Порядок расчета живого сечения под конкретный расход воздуха тот же, что и для решеток с жалюзи, разбирали его в статье про расчет вентиляции.
Чем АПН отличается от решеток АДЛ, АДН, АМН и АРН
Проще всего перепутать код с остальной серией, но у АПН своя логика маркировки и своя конструкция, отдельная от буквенного ряда М/Д/Р.
У решеток АДЛ, АДН, АМН и АРН буква в коде говорит о числе рядов жалюзи или о наличии клапана, а сама регулировка ручная. Например у АДН два ряда поворотных ламелей, каждая крутится отдельно, и монтажник может довернуть направление уже после установки. У АПН цифра в коде обозначает число направлений раздачи диффузора с неподвижным блоком направляющих пластин: изменить направление после установки нельзя, только заранее выбрать нужную модификацию при заказе.
| Тип | Конструкция | Регулировка после монтажа | Типовое расположение |
|---|---|---|---|
| АДЛ | Щелевая линейная, секциями | нет (щели, не жалюзи) | протяженная линия на потолке или стене |
| АДН | Два ряда поворотных жалюзи | есть, вручную | направление потока в двух плоскостях |
| АМН | Один ряд поворотных жалюзи | есть, вручную | направление потока в одной плоскости |
| АРН | Наружная, под ветровую нагрузку | нет | фасад, воздухозабор снаружи |
| АПН | Блок направляющих пластин на пружинах | нет, число направлений задается модификацией | потолок, от 1 до 4 направлений |
Ссылка по теме: общий обзор всех типов в статье «Вентиляционные решетки: виды, размеры, как выбрать», разница между диффузорами и решетками разобрана в статье «Диффузоры и анемостаты для вентиляции».
На монтаже

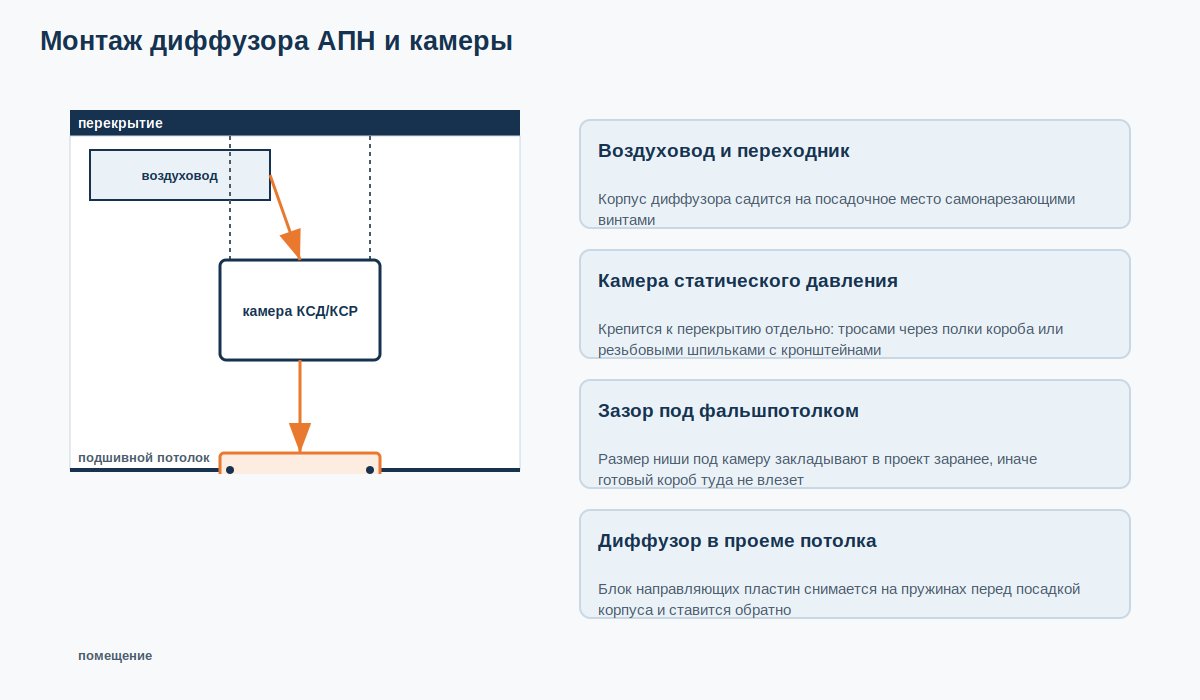

На монтаже это вылезает так: диффузор ставят в самом конце, когда короба уже зашиты в фальшпотолок, а до этого никто не свел, останется ли зазор под камеру статического давления, если она есть в проекте. Камера по паспорту крепится тросами или шпильками отдельно от диффузора, и если размер ниши под подшивным потолком не заложен заранее, готовая камера туда физически не влезает.
Корпус диффузора садится на воздуховод или переходник самонарезающими винтами. Блок направляющих пластин на пружинах снимается перед этим для доступа к посадочному месту, а после установки корпуса ставится обратно. Пружинное крепление держит блок плотно, но без усилия: перекос при установке выравнивается сам, если не форсировать монтаж и не затягивать корпус с перекосом относительно проема.
Через сезон это всплывает почти всегда одинаково: на кухнях и в цехах пружины блока забиваются пылью и жиром, и блок начинает держаться туже, чем при установке. При обслуживании стоит вынуть блок направляющих пластин рукой и проверить, что пружины еще свободно пружинят.
Что проверить перед пуском
- Число направлений совпадает с расположением точки. 4АПН рядом с балкой или коробом бьет мимо задачи, для такого места нужен 2АПН или 3АПН.
- Блок направляющих пластин снимается и встает на место без перекоса. Заедание на этом этапе означает перекос корпуса при монтаже.
- Камера статического давления закреплена отдельно от диффузора, на тросах или шпильках к перекрытию. Вес короба на пружинном креплении блока не рассчитан.
- Посадочный размер корпуса совпадает с сечением воздуховода без больших зазоров. Иначе часть потока идет мимо направляющих пластин по щели между рамкой и коробом.
Подробный разбор способов крепления решеток и подбора крепежа под разные основания смотрите в статье «Монтаж вентиляционных решеток».

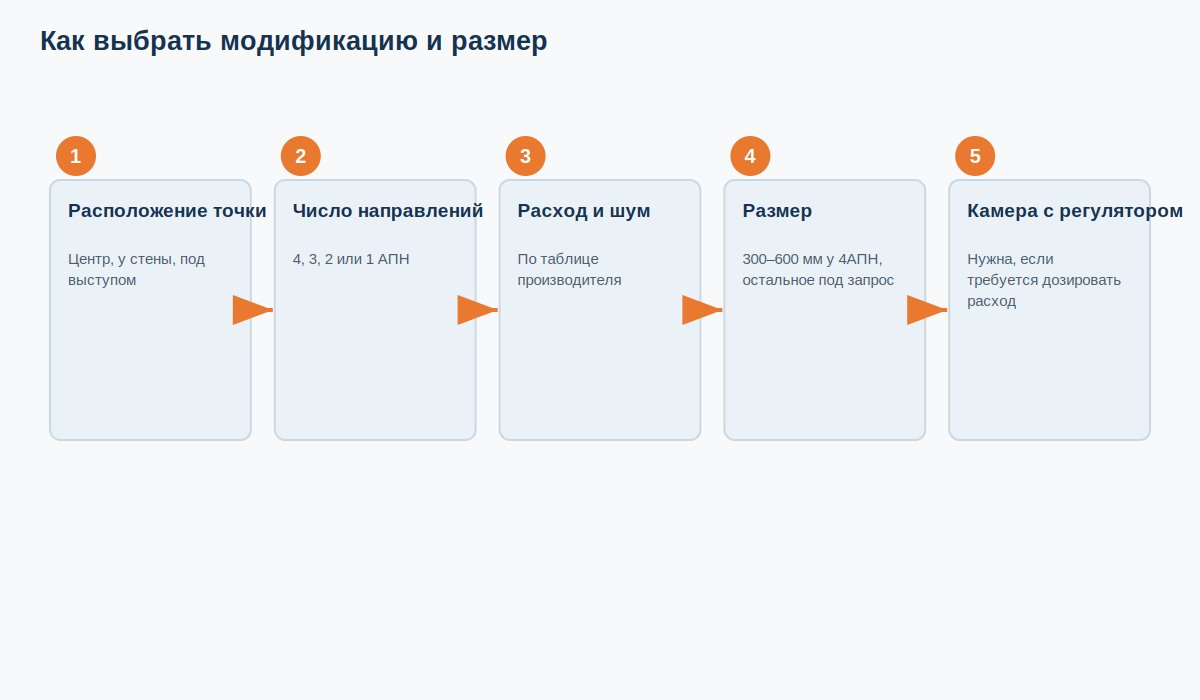

Как выбрать модификацию и размер
Порядок подбора для АПН отличается от решеток с жалюзи одним дополнительным шагом в начале: числом направлений, до расчета размера.
- Расположение точки. Центр зоны без препятствий вокруг: 4АПН. У стены или колонны: 3АПН. Под выступающей конструкцией или оборудованием: 2АПН. Вдоль стены с направлением в одну сторону: 1АПН.
- Расход воздуха. Берется из проекта вентиляции или по нормативному воздухообмену для помещения (СП 54.13330.2022).
- Уровень шума. В жилых и офисных помещениях обычно закладывают диапазон 25–35 дБ(А), по таблице выше это определяет допустимый расход на выбранный размер.
- Размер. У 4АПН без запроса доступны 300×300, 450×450 и 600×600 мм, остальные размеры линейки и все размеры для 1–3АПН: под запрос у менеджера.
- Нужна ли камера с регулятором. Если помимо равномерной раздачи и снижения шума нужно еще и дозировать расход в конкретной точке сети, в проект закладывается камера 3КСР, а без такой задачи ставят 3КСД или обходятся без камеры вовсе.
Часто задаваемые вопросы
Решетка АПН и диффузор АПН — это одно и то же?
Да, один конструктив. В каталоге Zonda 1АПН и 2АПН названы «решетка», 3АПН и 4АПН названы «диффузор», но устройство у всех четырех одинаковое: корпус и блок направляющих пластин на пружинах, отличие только в числе направлений раздачи.
Чем АПН отличается от АПР?
АПР по паспорту производителя — это тот же диффузор, но со встроенным регулятором расхода воздуха в самом корпусе. В каталоге Zonda модификации АПР нет, продаются только АПН без встроенного регулятора.
Можно ли поставить АПН на вытяжку?
Да, конструктивно диффузор работает и на приток, и на вытяжку, производитель приводит отдельные таблицы расхода для обоих режимов.
Нужна ли камера статического давления обязательно?
Нет, это отдельный элемент проекта для равномерной раздачи и снижения шума. В каталоге Zonda камеры не продаются, под нужный размер ее заказывают отдельно.
Какой размер выбрать под воздуховод 400×400 мм?
Ближе всего стандартный размер 450×450 мм, точный подбор зависит еще и от расчетного расхода воздуха и допустимого шума. Присылайте параметры сети, посчитаем вместе с инженером.
Чем АПН отличается от решетки АМН из той же серии статей?
Конструкцией целиком. АМН — это решетка с поворотными жалюзи, направление меняется вручную после монтажа. У АПН неподвижный блок направляющих пластин: число направлений задается выбором модификации еще на этапе заказа.
Коротко для монтажа
АПН — это потолочный диффузор с блоком направляющих пластин на пружинах, число в коде означает число направлений раздачи: от одного у 1АПН до четырех у 4АПН. Модификация выбирается по расположению точки в помещении: 4АПН в центр зоны без препятствий, 3АПН к стене или колонне, 2АПН под выступающую конструкцию, 1АПН вдоль стены. У Zonda без отдельного запроса в размере есть только 4АПН, остальные модификации и размеры: под запрос у менеджера. Камеру статического давления, если она нужна по проекту, в каталоге Zonda не найти, ее берут отдельно.
На объекте главное: свести число направлений с реальным расположением препятствий вокруг точки еще на этапе заказа, до того как короба зашиты в потолок. Развернуть готовый диффузор, в отличие от решетки с жалюзи, уже не получится.
