Решетки АДН: устройство, характеристики и как подобрать под объект

На монтаже это вылезает так: поставили обычную нерегулируемую решетку туда, где приток бьет прямо в стол или в стену напротив, и через неделю звонок с объекта. Дует, холодно, просят пересадить людей. Переставлять решетку в готовой стене уже дорого, дешевле сразу поставить решетку с регулировкой направления. Один из таких вариантов на рынке вентиляции носит код АДН.

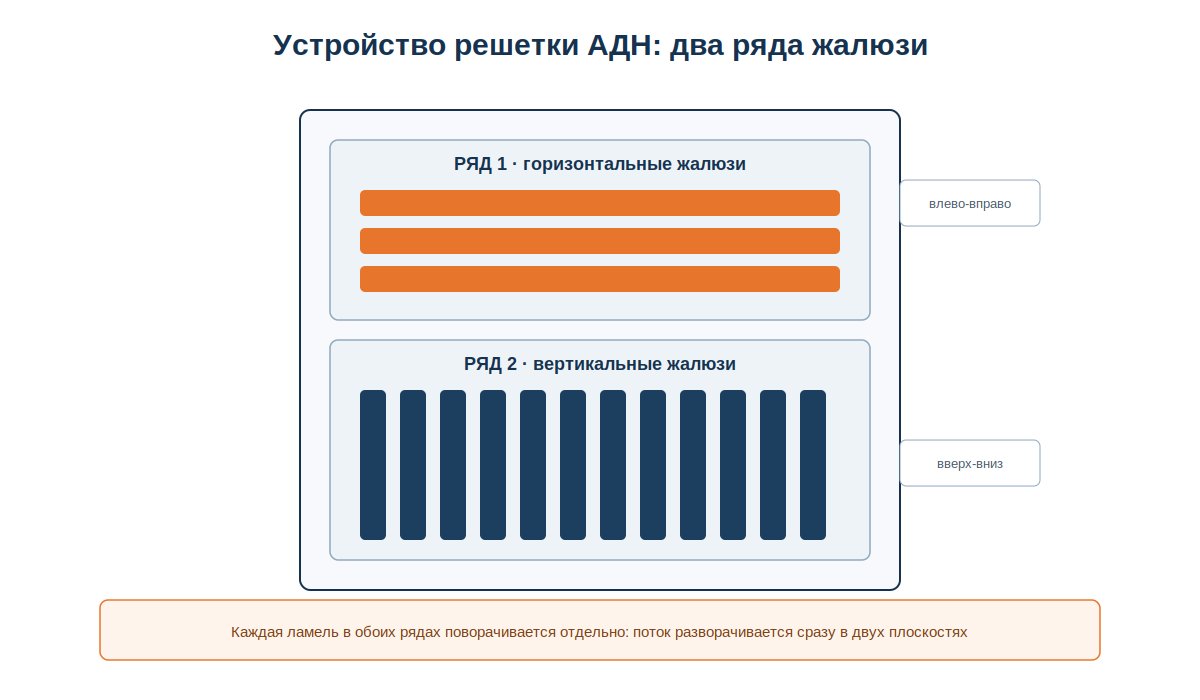

Решетки АДН — это двухрядные решетки с индивидуально регулируемыми жалюзи: первый ряд ламелей стоит горизонтально, второй вертикально, и каждая ламель поворачивается отдельно. Ниже разбираем, как это устроено у ЗОНДЫ конкретно, чем АДН отличается от соседних типов АДР, АМН и АДЛ и как выбрать размер под задачу. Это вторая статья серии про типы вентиляционных решеток. В первой мы разбирали решетки АДЛ, щелевой линейный тип с принципиально другим устройством раздачи воздуха.

Что означает код АДН и как устроена решетка

Единой официальной расшифровки букв АДН на сайтах производителей нет. Ни один из проверенных каталогов, включая ЗОНДУ, не пишет прямым текстом, что означает каждая буква. Как и с АДЛ в прошлой статье серии, честнее сказать так, как есть, а не придумывать расшифровку задним числом.

Зато закономерность в маркировке видна по всей линейке. У решеток с буквой «М» в коде один ряд жалюзи, у решеток с буквой «Д» в коде их два. АДН как раз двухрядная: первый ряд ламелей горизонтальный, второй вертикальный, и каждая ламель в обоих рядах поворачивается отдельно от соседних. За счет этого поток можно развернуть сразу в двух плоскостях, не только влево-вправо, но и вверх-вниз. Однорядная решетка того же семейства регулирует направление только в одной плоскости, ее разбираем в следующей статье серии под кодом АМН.

По каталогу ЗОНДЫ корпус решетки алюминиевый, а сама конструкция заявлена как «с регулировкой»: жалюзи не зафиксированы намертво, монтажник или эксплуатант может довернуть их после установки под нужный угол. Отдельно в описании отмечена защита от осадков. На практике это означает, что решетку можно ставить не только в сухом помещении, но и там, где на нее периодически может попасть влага, например при обслуживании канала или на объекте с высокой влажностью воздуха.

Где применяют решетки АДН

Двухрядная регулировка нужна там, где заранее неизвестно, куда точно должен идти поток, или где это меняется по сезону или по расстановке мебели и оборудования в помещении. Типовые места установки: стены, воздуховоды и потолочные проемы. Решетку можно поставить как накладной элемент на стену, врезать в короб воздуховода или смонтировать в подшивном потолке, конструкция крепления в каждом случае немного отличается.

Решетка без клапана расхода воздуха, каким и является АДН, регулирует только направление струи, а не ее объем. Это стоит держать в голове при выборе места установки. Если помимо направления важно еще и дозировать, сколько именно воздуха проходит через решетку, скажем, чтобы притормозить поток в одном помещении и добавить в другом, это уже задача для решетки с клапаном, о которой ниже.

На практике двухрядные регулируемые решетки этого типа чаще ставят на приток, чем на вытяжку. Вытяжному воздуху обычно все равно, в какую сторону уходить из помещения, а вот приточную струю в жилом или рабочем помещении часто нужно развернуть так, чтобы она не дула прямо на человека или на рабочее место. Отдельно решетки этого типа встречаются в приемных камерах, где воздух нужно равномерно распределить по нескольким направлениям сразу, не только в одну точку.

По объектам решетка встречается в квартирах и частных домах, в офисах и магазинах, в производственных и складских помещениях: везде, где систему собирают не по типовому проекту жилого дома, а под конкретную планировку, где заранее посчитано, куда должен идти воздух. В каталоге ЗОНДЫ решетка АДН стоит в разделах регулируемых и настенных решеток, а не в отдельном разделе наружных фасадных решеток: для прямого монтажа на фасад под ветровую и снеговую нагрузку у ЗОНДЫ есть своя линейка, разобранная в статье про наружные решетки. Заявленная в карточке АДН защита от осадков ближе к устойчивости при случайном попадании влаги внутри помещения или канала, чем к полноценной уличной эксплуатации.

Ссылка по теме: если задача не про решетку в стене или воздуховоде, а про потолочный воздухораспределитель другой геометрии, посмотрите обзор диффузоров и анемостатов, там принцип раздачи воздуха уже другой.

Характеристики и размеры по каталогу

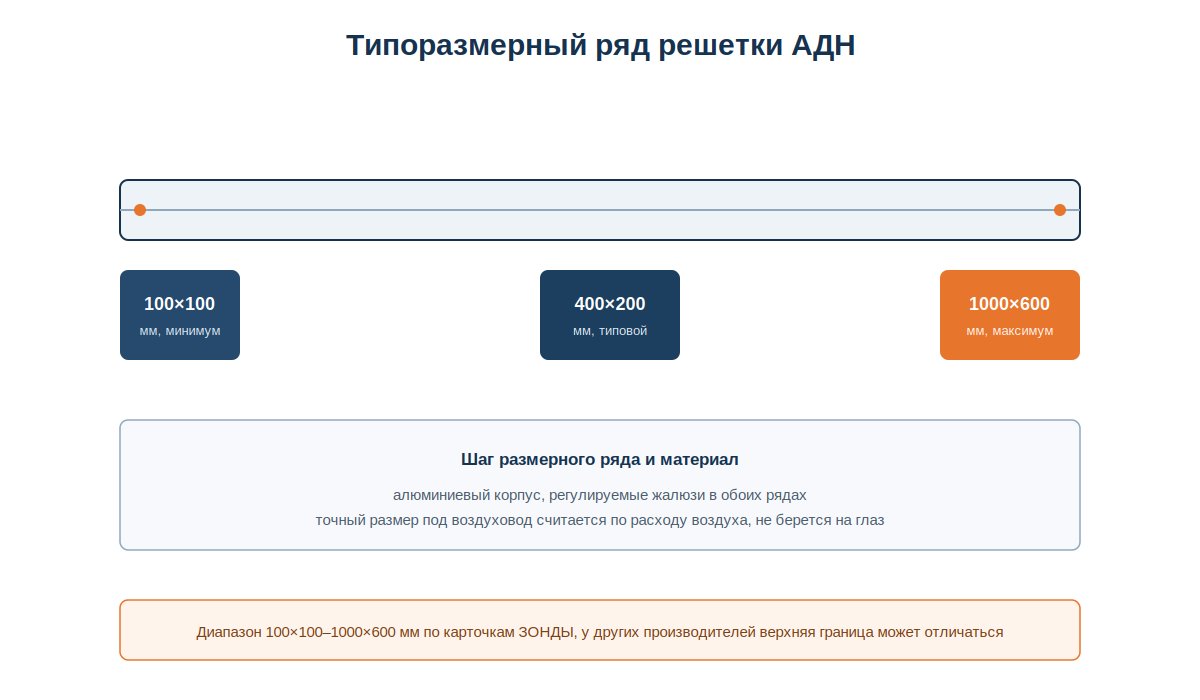

По карточкам ЗОНДЫ у решетки АДН один типоразмерный ряд: от 100×100 до 1000×600 мм. Корпус алюминиевый, конструкция регулируемая, заявлена защита от осадков и долговечность. В каталоге заказчика эта модель представлена двумя карточками: «с регулируемыми жалюзи, двухрядная» в разделе регулируемых решеток и «настенная вентиляционная, двухрядная» в разделе настенных решеток. По размерам и конструкции это один и тот же продукт, просто под двумя ракурсами каталога, разными категориями на сайте.

В отличие от АДЛ из прошлой статьи, у которой в каталоге ЗОНДЫ было пять отдельных исполнений с суффиксами -З, -К и -КЗ, у АДН таких вариантов нет. Только одна базовая модель, без модификаций по клапану, направляющим или комплектации. Если в поиске каталога встречается что-то похожее на «АДН-З» или «АДН-К», это либо продукция другого производителя со своей системой суффиксов, либо опечатка: у ЗОНДЫ такой номенклатуры нет, и придумывать несуществующие исполнения не будем.

Отраслевая практика у других производителей близка, но цифры не совпадают один в один. Минимальный размер у большинства встреченных каталогов 100×100 мм с шагом 50 мм, а вот верхняя граница у разных брендов разная: где-то до 1000×300 мм, где-то до 1200 мм по одной стороне. Это не характеристики решетки ЗОНДЫ, а общий ориентир по рынку. При заказе у нас ориентируйтесь на диапазон 100×100–1000×600 мм из карточки товара, а не на цифры конкурентов.

У крупноразмерных решеток этого типоряда по данным нескольких производителей ставится усиливающая перемычка, когда сторона решетки превышает 500 мм: без нее широкий алюминиевый профиль на такой длине может повести на изгиб. В карточке ЗОНДЫ это отдельно не расписано, но конструктивно это стандартная инженерная практика для решеток такого размера, а не особенность одного бренда, поэтому на крупных размерах закладывайте усиление в проект заранее.

Ниже примеры характерных запросов по размеру, с которыми чаще всего приходят в поиске, и типовая ситуация, под которую такой размер обычно подбирают. Это не готовые позиции каталога, а ориентир, чтобы прикинуть порядок цифр перед точным расчетом.

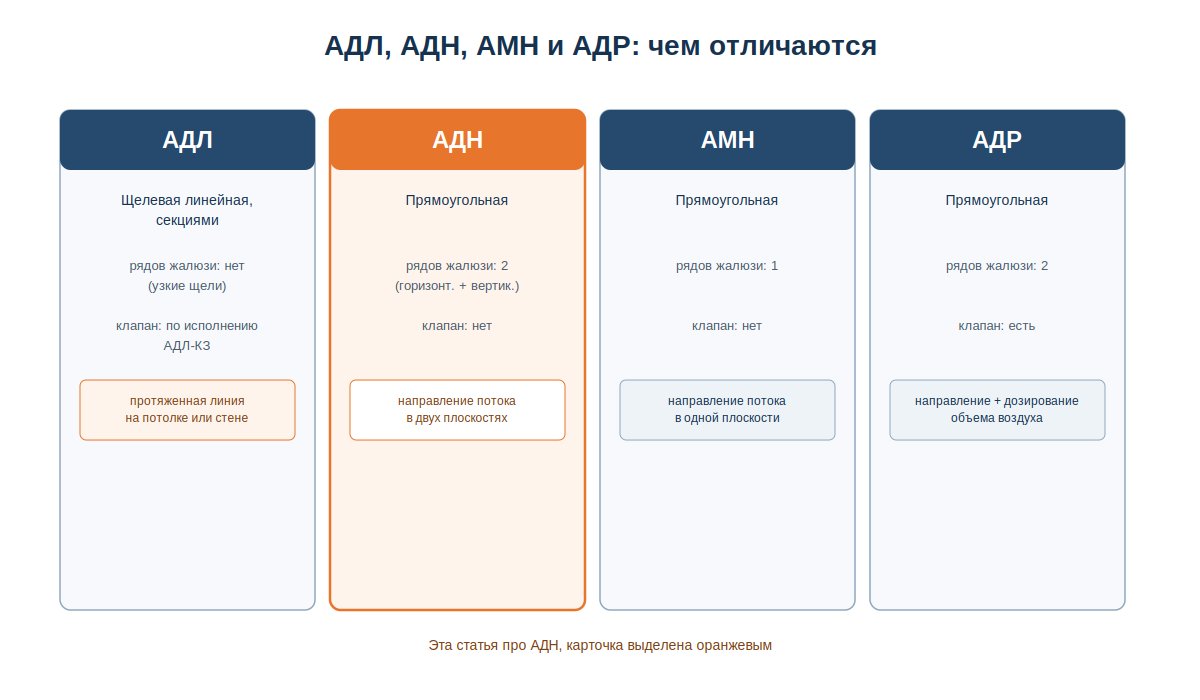

Чем АДН отличается от АДР, АМН и АДЛ

Проще всего перепутать АДН с тремя соседними типами, и у каждой пары есть одно четкое отличие, а не расплывчатое «похожая модель, просто другая буква».

АДН и АДР отличаются наличием клапана расхода воздуха. АДН — это двухрядная решетка без клапана, она регулирует только направление потока. АДР — это та же двухрядная конструкция, но с дополнительным механизмом, который позволяет еще и дозировать объем проходящего воздуха. Если по задаче нужно не просто развернуть поток, а еще и придушить расход в конкретной точке сети, это уже АДР, а не АДН, и путать их при заказе не стоит.

АДН и АМН отличаются числом рядов жалюзи. АМН однорядная, регулирует направление только в одной плоскости, АДН двухрядная и регулирует в двух. АМН обычно проще по конструкции и компактнее по глубине корпуса, ее разбираем отдельно в следующей статье серии.

АДН и АДЛ отличаются самой геометрией раздачи воздуха. АДЛ — это щелевой линейный диффузор, воздух выходит через узкие продольные щели, секциями от 300 до 2000 мм, такую линию можно собирать по потолку или стене в единую полосу. АДН — это прямоугольная решетка классической формы с двумя рядами жалюзи, без деления на щелевые секции. Щелевая раздача у АДЛ дает более равномерный и незаметный на глаз поток, а решетка АДН дает управляемое направление сразу в двух плоскостях в одном компактном корпусе.

Ссылка по теме: подробный разбор щелевой линейки в статье «Решетки АДЛ», общий обзор всех типов решеток и их конструкций в статье «Вентиляционные решетки: виды, размеры, как выбрать».

Монтаж решеток АДН

При пусконаладке первым делом смотрю на доступность жалюзи после установки. Регулируемая решетка бесполезна, если до нее потом нельзя дотянуться рукой. Если решетка встает высоко под потолком или в глубокой нише, регулировку жалюзи разумнее закончить до финальной фиксации крепежа, а не рассчитывать поправить это позже стремянкой на объекте с уже готовой отделкой.

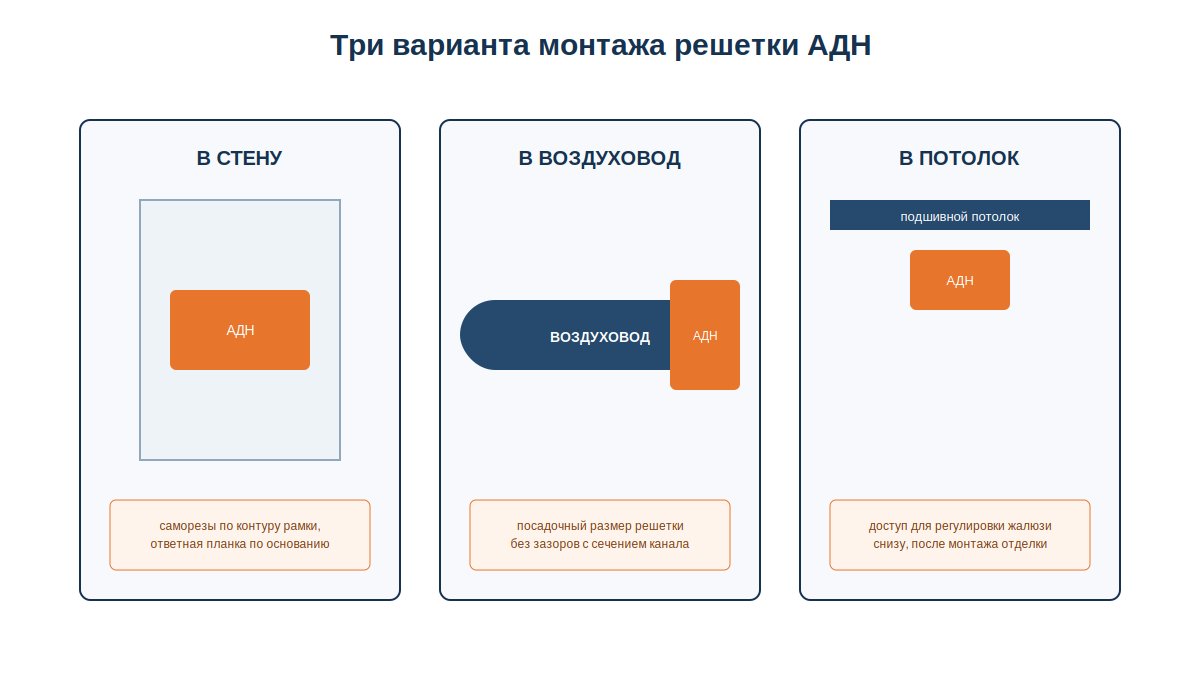

Крепление у АДН такое же, как у большинства настенных и потолочных решеток: саморезами по контуру рамки в стену, короб или подшивной потолок, с ответной планкой или без нее в зависимости от основания. Если решетка встает прямо в торец воздуховода, а не в проем стены, важно, чтобы посадочный размер решетки совпадал с сечением канала без больших зазоров. Иначе часть потока пойдет мимо жалюзи по щели между рамкой и коробом, и вся регулировка направления теряет смысл.

Через сезон это всплывет одинаково у всех объектов: жалюзи с накопленной пылью и жиром на кухне или в цеху крутятся туже, а иногда заедают в одном положении. При обслуживании системы стоит рукой проверить, что оба ряда ламелей еще поворачиваются свободно, а не только визуально осмотреть решетку снаружи со стороны помещения.

Что проверить перед пуском: решетка стоит без перекоса относительно проема, оба ряда жалюзи разворачиваются на весь заявленный угол без заеданий, зазоры по периметру рамки заделаны, чтобы воздух не подсасывался мимо решетки из соседнего помещения или с улицы. Отдельно на объектах с высокой влажностью стоит проверить, что крепеж не начал ржаветь раньше самой решетки, особенно если использовался обычный черный саморез вместо оцинкованного.

Отдельно про шов по периметру рамки: если решетка встает в проем с зазором больше пары миллиметров, щель стоит проходить герметиком или уплотнительной лентой, а не просто затягивать саморезами потуже. Затянутый до предела крепеж на тонком алюминиевом профиле может продавить рамку и не выбрать зазор, а решетка все равно будет пропускать воздух мимо жалюзи по неплотному контуру.

Подробный разбор способов крепления и подбора крепежа под разные основания в статье «Монтаж вентиляционных решеток».

Как подобрать размер и модель под задачу

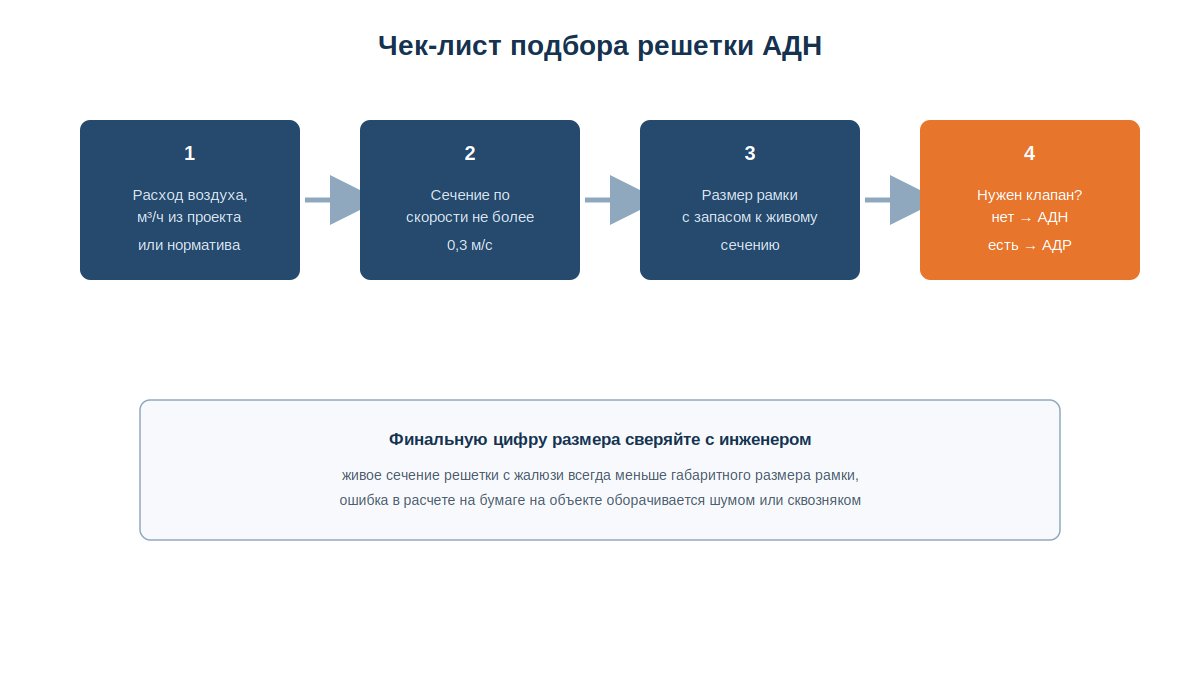

Проект проектом, а на объекте решетку в итоге подбирают по одной и той же логике, независимо от того, есть готовый расчет на руках или нет. Порядок такой:

1. Расход воздуха. Сколько кубов в час должно пройти через эту точку, берется из проекта вентиляции или по нормативному воздухообмену для конкретного помещения.
2. Сечение и скорость. Из расхода и допустимой скорости на решетке (в жилых помещениях не более 0,3 м/с, чтобы не создавать ощутимый сквозняк на человеке) считается нужное живое сечение.
3. Размер решетки. Живое сечение у решеток с жалюзи всегда меньше габаритного размера рамки, поэтому размер решетки берут с запасом, а не впритык по расчетному сечению.
4. Нужен ли клапан. Если кроме направления потока важно еще и регулировать его объем, берут АДР, а если только направление, достаточно АДН.

Список выше закрывает базовый порядок подбора, но финальную цифру размера под конкретный расход воздуха и сеть все равно лучше свериться с инженером. Тонкие ошибки в расчете сечения на бумаге не видны, а на объекте оборачиваются лишним шумом на решетке или сквозняком в комнате.

Часто задаваемые вопросы

Что означает код АДН в названии решетки?

Прямой расшифровки буквы за буквой ни один производитель не публикует. По закономерности в линейке буква «Д» соответствует двухрядной конструкции жалюзи, в отличие от однорядных решеток с буквой «М» в коде.

Чем АДН отличается от АДР?

Наличием клапана расхода воздуха. АДН регулирует только направление потока, АДР дополнительно регулирует и объем.

Можно ли поставить решетку АДН на вытяжку?

Конструктивно да, но регулировка направления там обычно не так востребована: вытяжному потоку чаще все равно, куда уходить из помещения. Двухрядная регулировка больше нужна на притоке, где важно развернуть струю мимо людей или рабочих мест.

Какой размер решетки АДН выбрать под воздуховод 200×200 мм?

Точный размер зависит от расчетного расхода и допустимой скорости на решетке, а не только от сечения воздуховода: живое сечение решетки с жалюзи меньше габаритного размера рамки, поэтому решетку обычно берут с запасом по размеру рамки. Присылайте параметры сети, посчитаем вместе с инженером.

Красится ли решетка АДН под интерьер?

По каталогу базовое исполнение алюминиевое с заводской отделкой. Под нестандартный цвет уточняйте у инженера при заказе, потому что не каждая партия допускает перекраску без потери гарантии.

Решетка АДН подходит для улицы или фасада?

В каталоге ЗОНДЫ она числится среди регулируемых и настенных решеток, а не в разделе наружных фасадных. Для монтажа прямо на фасад под ветровую и снеговую нагрузку лучше брать модель из линейки наружных решеток, а не АДН.

Коротко для монтажа

АДН — это двухрядная регулируемая решетка. Два ряда жалюзи, горизонтальный и вертикальный, разворачивают поток в двух плоскостях, но без клапана расхода воздуха. От АДР ее отличает отсутствие клапана, от АМН второй ряд жалюзи, а от АДЛ прямоугольная геометрия вместо щелевой линии. По каталогу ЗОНДЫ размерный ряд от 100×100 до 1000×600 мм, корпус алюминиевый, конструкция заявлена как регулируемая с защитой от осадков.

На объекте главное: оставить жалюзи доступными для регулировки после монтажа и не забывать проверять их подвижность при обслуживании. Решетка, до которой нельзя дотянуться, теряет смысл своей регулировки уже в первую неделю после сдачи объекта.
