Расчет площади воздуховодов и фасонных изделий: формулы, таблицы и калькулятор для сметы металла

Один квадратный метр оцинковки 0,7 мм весит около 5,5 кг. Ошибка в расчете площади воздуховодов на 20% на средней трассе в 120 м² превращается примерно в 130 кг металла, которых либо не хватит на объекте, либо они останутся лежать в отходах. Поэтому расчет площади воздуховодов делают до закупки, пока лист еще не раскроен.

Сразу разграничим, чтобы дальше не путаться. Здесь мы считаем площадь поверхности канала в квадратных метрах: сколько нужно листовой стали, изоляции, краски и работы монтажников. Это отдельная задача от подбора сечения по расходу воздуха, где считают живое сечение и скорость потока. Если вам нужен именно подбор диаметра под расход, смотрите разбор про подбор сечения воздуховода. Ниже собраны формулы, готовые таблицы по погонному метру, методика по фасонным изделиям и калькулятор, который соберет метраж по всей трассе.

Калькулятор считает чистую площадь по введенным участкам и фасонным изделиям, добавляет запас на раскрой и сразу переводит квадратные метры в ориентировочную массу оцинковки. Ниже разберем, откуда берется каждая цифра, чтобы результат можно было проверить руками.

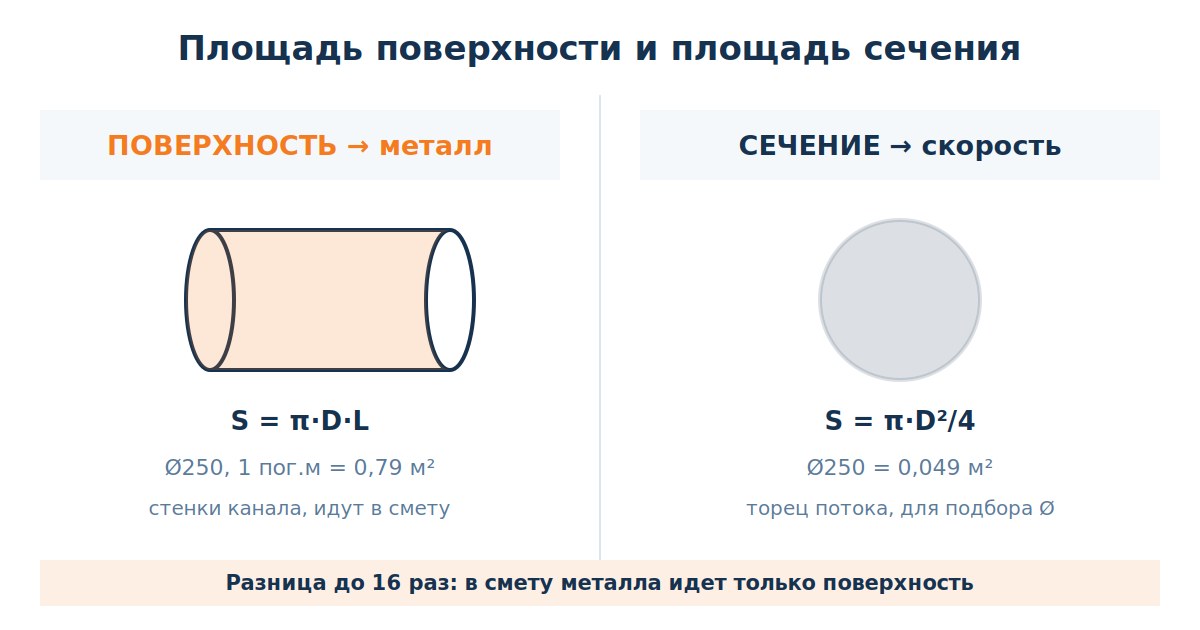

Площадь поверхности и площадь сечения: не путать

Это первая и самая частая ошибка, на которой спотыкаются даже статьи в топе выдачи. Там дают формулу площади круга π·D²/4 и подписывают ее «площадь воздуховода». Так считать материал нельзя, и вот почему.

Площадь сечения и площадь поверхности — это две разные величины для двух разных задач. Площадь сечения, или живое сечение, это площадь торца канала, круга или прямоугольника. Она нужна, чтобы связать расход воздуха со скоростью потока, по ней подбирают диаметр. Площадь поверхности считает стенки канала, ту самую жесть, которую раскраивают на листе. В смету металла идет только она.

Разница между ними доходит до порядка. У круглого воздуховода Ø250 мм живое сечение равно 0,049 м², а поверхность одного погонного метра уже 0,79 м². У прямоугольного 500×300 сечение 0,15 м², а поверхность метра 1,6 м². Стоит перепутать величины в спецификации, и заказ металла разойдется с реальностью в десятки раз. На объекте это выглядит так: приходят три поддона оцинковки вместо расчетных тридцати, монтаж встает, снабженец ищет виноватого.

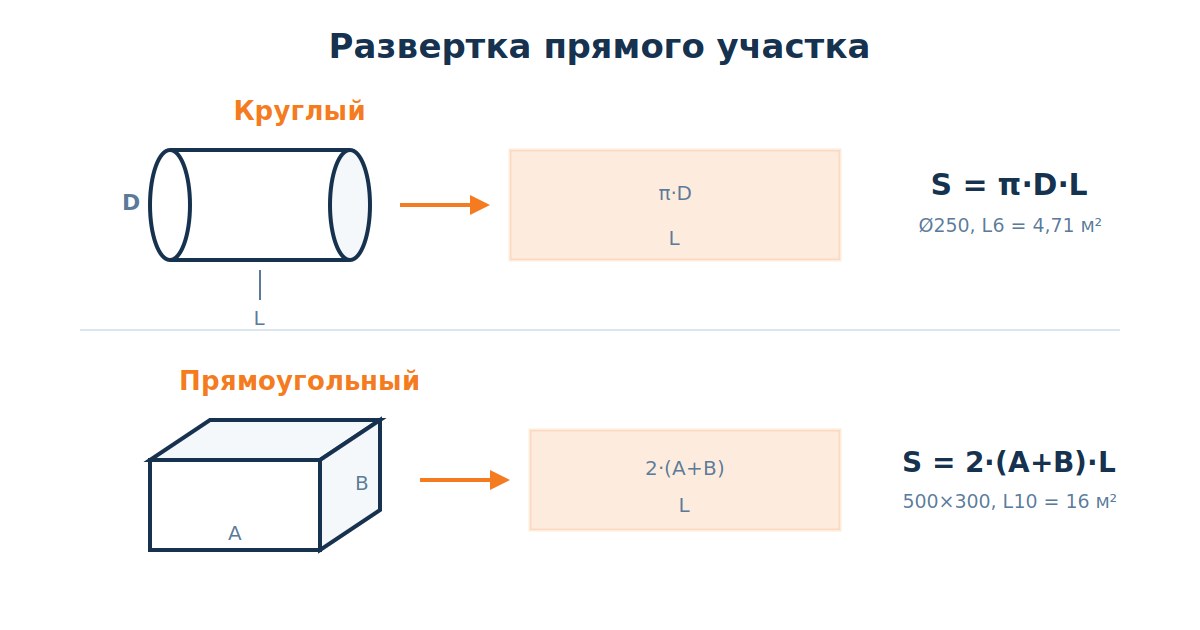

Формула площади прямых участков

Любой прямой участок сводится к развертке боковой поверхности. Разверните цилиндр на плоскость, и получится прямоугольник со сторонами «длина окружности» и «длина участка». Отсюда растут обе рабочие формулы.

Круглые воздуховоды

Площадь поверхности круглого воздуховода считают так:

S = π · D · L. Здесь D диаметр в метрах, L длина участка в метрах.

Пример: участок Ø250 мм длиной 6 м дает S = 3,14 · 0,25 · 6 = 4,71 м². Диаметр обязательно берите наружный и переводите в метры, иначе результат уедет в тысячу раз. Для быстрой прикидки удобнее держать в голове площадь одного погонного метра, о ней ниже отдельная таблица.

Прямоугольные воздуховоды

У прямоугольного канала боковая поверхность равна периметру сечения, умноженному на длину:

S = 2 · (A + B) · L. Здесь A и B стороны сечения в метрах, L длина в метрах.

Пример: короб 500×300 мм длиной 10 м дает S = 2 · (0,5 + 0,3) · 10 = 16 м². Периметр 2·(A+B) и есть та длина развертки, которую вы кроите из листа.

На реальной трассе участков много, и площади просто складывают. Удобно вести подсчет таблицей: тип, сечение, длина, площадь. Соберем небольшой пример, чтобы показать, как считается система целиком: магистраль Ø250 длиной 12 м, три отвода 90°, один переход на Ø400 и две врезки Ø125.

Фасонные части здесь дали пятую часть площади, и это на короткой трассе. На разветвленной системе их вклад еще больше. Как считается каждая из них, разберем в отдельном разделе.

Таблица площади на 1 погонный метр

Чтобы не гонять формулу на каждый участок, держите под рукой площадь одного погонного метра. Дальше умножаете на длину, и готово. Значения посчитаны по формулам выше.

Для круглого канала площадь метра равна π·D, для прямоугольного 2·(A+B). Типоразмеры и что под них есть на рынке смотрите в разборе про типоразмеры воздуховодов, здесь таблица нужна как рабочий инструмент сметчика, а не как справочник размеров.

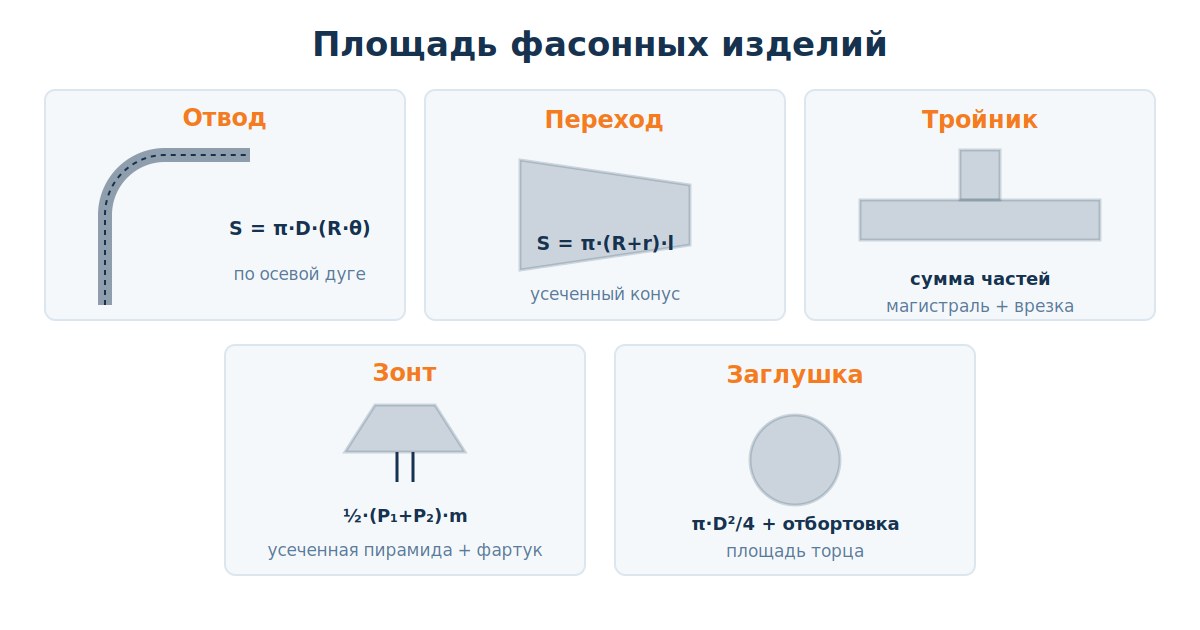

Площадь фасонных изделий: отводы, переходы, тройники, зонты

Вот где выдача обычно заканчивается. У большинства калькуляторов фасонные изделия остаются черным ящиком, а статьи честно пишут «без специального ПО не посчитать». Готовой единой формулы под каждый тип действительно нет, но есть рабочий принцип: любую фасонину сводят к развертке боковой поверхности. Площадь равна периметру сечения, умноженному на длину развертки. Дальше по типам.

Отвод (колено)

Отвод удобнее всего считать как кусок прямого воздуховода того же сечения, длина которого равна длине осевой линии колена. Осевая линия, то есть дуга по центру поворота, имеет длину R · θ, где R средний радиус поворота, а θ угол в радианах (90° это 1,57 рад, 45° это 0,785 рад).

Пример для круглого отвода Ø250 на 90° с радиусом поворота R = 1,5·D = 0,375 м: длина осевой дуги 0,375 · 1,57 = 0,59 м, площадь поверхности π · 0,25 · 0,59 = 0,46 м². Проще говоря, один отвод 90° по металлу примерно равен 0,6 погонного метра прямой трубы того же диаметра. Эта прикидка выручает, когда нужно быстро прикинуть смету без чертежа.

Переход (конфузор и диффузор)

Круглый переход — это усеченный конус, и у него площадь боковой поверхности считается точной формулой:

S = π · (R + r) · l. Здесь R и r радиусы большего и меньшего оснований, l длина образующей. Образующую находят по теореме Пифагора: l = √(h² + (R − r)²), где h длина перехода.

Для перехода Ø400 на Ø250 длиной 300 мм: R = 0,2, r = 0,125, l = √(0,3² + 0,075²) = 0,309 м, площадь π · (0,2 + 0,125) · 0,309 = 0,32 м². Прямоугольный переход и вытяжной зонт считают как усеченную пирамиду по аналогичной формуле S = ½ · (P₁ + P₂) · m, где P₁ и P₂ периметры оснований, m наклонная высота грани. Переход с круга на прямоугольник точной формулы не имеет, его считают по среднему периметру и помечают как приближение.

Тройник, врезка, крестовина, зонт

Тройники, врезки и крестовины отдельной формулы не имеют, их площадь складывают из площадей составляющих частей. Магистраль и ответвление считают каждое как прямой участок, а отверстие врезки на практике обычно не вычитают: оно уходит в запас и частично компенсирует площадь воротника. Врезка с воротником равна площади патрубка π·D·L плюс площадь седла по обечайке магистрали. Утку, то есть двойной отступ, считают как два отвода плюс прямая вставка между ними.

Зонт и дефлектор — это сборные детали, их разбивают на простые элементы и суммируют: у зонта это боковая поверхность усеченной пирамиды плюс фартук, у дефлектора конус диффузора, цилиндр и кольцо колпака. Заглушку считают по площади торца, круглую как π·D²/4, прямоугольную как A·B, плюс небольшая отбортовка на замок.

По нашему опыту на объектах фасонные части считают поштучно по спецификации, а не пытаются вывести один коэффициент на всю систему. Готовые фасонные изделия под стандартные диаметры проще взять в каталоге фасонных изделий, чем гнуть на месте, и площадь тогда берется прямо из паспорта детали.

Припуски на замки и запас на отходы

Здесь спотыкаются регулярно: считают чистую геометрию и по ней заказывают металл. Все онлайн-калькуляторы, включая наш, выдают именно чистую площадь поверхности, без припусков на соединения и без учета отходов раскроя. При закупке к этой цифре добавляют запас.

К чистой площади при заказе оцинковки добавляют 10–20% на раскрой и соединения. Разберем, из чего складывается этот запас.

Припуск на замки и фальцы. Каждый продольный шов и фланцевое соединение требует загиба металла, порядка 10–15 мм на шов. На круглом воздуховоде это один продольный замок, на прямоугольном четыре угла, поэтому у прямоугольных каналов припуск в процентах выше.

Отход раскроя. Лист режут прямоугольными картами, а фасонные части имеют сложную развертку, поэтому обрезки неизбежны. На прямых участках отход невелик, на большом количестве отводов и переходов доходит до 20–25%.

Технологический запас. Всегда закладывают немного на брак, ошибку реза и подгонку по месту. Это не норматив, а практика, но без нее на объекте почти всегда не хватает пары листов.

Разумный ориентир такой: 10% запаса для трассы из простых прямых участков и 15–20%, если в системе много фасонных изделий. Чистую площадь при этом фиксируйте отдельно, она пригодится для расчета изоляции и объема монтажных работ, где запас на металл уже не нужен.

От площади к металлу: толщина и масса

Площадь в квадратных метрах превращается в массу через толщину стенки и плотность стали. Толщину берут не произвольно, а по назначению и размеру канала.

Толщина листовой стали воздуховода с нормируемым пределом огнестойкости должна быть не менее 0,8 мм, это прямое требование СП 60.13330.2020 (п. 7.11.1). Для обычных систем общеобменной вентиляции толщину назначают по диаметру или большей стороне, крупные сечения считают отдельно. Типовые значения, которые применяют на практике:

Дальше масса считается в одну строку:

Масса = площадь (с запасом) × толщина × плотность стали (7850 кг/м³).

Толщину переводим в метры. Например, 10 м² оцинковки 0,7 мм дают 10 · 0,0007 · 7850 = 55 кг. Вернемся к трассе из примера выше: ее 13,07 м² с запасом при толщине 0,6 мм весят примерно 13,07 · 0,0006 · 7850 = 62 кг оцинковки. Именно эту цифру снабженец закладывает в заявку на металл, а не абстрактные погонные метры. Реальная масса выходит чуть больше за счет фальцев, ребер жесткости и цинкового покрытия, поэтому массу тоже берут с небольшим технологическим припуском. Сама оцинковка нормируется ГОСТ 14918 как материал, к площади и разверткам этот стандарт отношения не имеет, он про сталь и толщину покрытия.

Нержавеющие воздуховоды ставят там, где обычная сталь не держит среду: пищевые, химические, фармацевтические цеха, зоны с паром и хлором. Плотность нержавейки около 7900–8000 кг/м³, то есть масса и цена вырастают. Марки AISI 304 и 316L различаются стойкостью, 316L держит коррозию лучше за счет молибдена (около 2–3%), его берут в самые агрессивные среды.

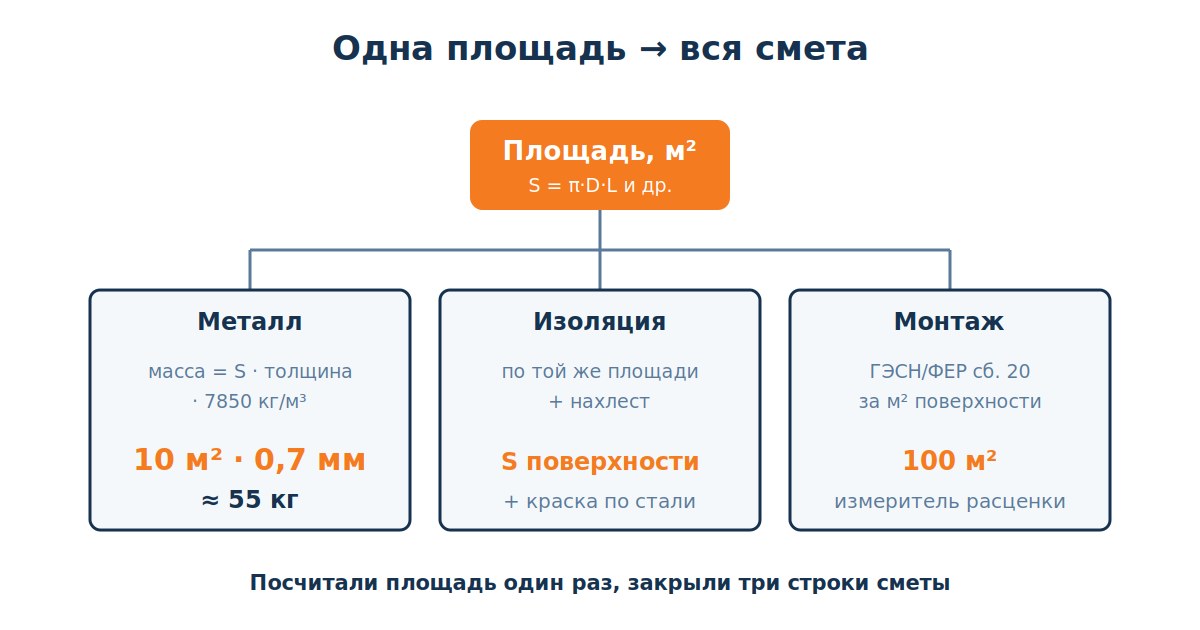

От металла к смете: изоляция, краска и деньги

Хорошая новость: посчитав площадь поверхности один раз, вы закрыли сразу несколько строк сметы. Она же идет и в изоляцию, и в окраску, и в работу монтажников.

Тепло- и шумоизоляцию считают по той же площади поверхности воздуховода, добавляя небольшой припуск на нахлест матов или рулонов. Отдельно геометрию под изоляцию считать не нужно, берете уже посчитанные квадратные метры канала. Если сверху идет защитный оцинкованный кожух, его площадь чуть больше площади утепленного воздуховода за счет толщины утеплителя.

Окраска нужна черной стали: оцинкованные воздуховоды обычно не красят, покрытие само защищает металл. Когда красить все же надо, расход грунтовки по стали ориентировочно 60–150 г/м² на слой, слоев обычно один или два. Точную цифру берите из паспорта конкретного материала, разброс большой.

Монтаж в сметах тоже привязан к площади. В нормативных базах ГЭСН и ФЕР работы по прокладке воздуховодов и фасонных частей измеряются в квадратных метрах поверхности, а расценки собраны в сборнике № 20 «Вентиляция и кондиционирование» с измерителем «100 м² поверхности». Выбор конкретной расценки зависит от формы канала, сечения и класса герметичности. Классов два: Н (нормальный) для обычной общеобменной вентиляции и П (плотный) для систем под давлением и для удаления вредных или пожаро-взрывоопасных сред (СП 60.13330.2020, приложение М).

Итого смета вентканалов складывается из металла (масса на цену), фасонных изделий, крепежа и подвесов, изоляции по площади и монтажных работ за квадратный метр. Конкретные цены и индексы пересчета меняются каждый квартал, поэтому финальные суммы уточняйте на момент закупки, а не берите из прошлогодней сметы. Крепеж, фланцы и подвесы удобно добрать в разделе комплектующих для воздуховодов.

Частые ошибки расчета

Считают площадь сечения вместо площади поверхности. Берут π·D²/4, получают доли квадратного метра и заказывают в разы меньше металла, чем нужно. Это ошибка номер один, разобрали ее в начале.

Забывают про фасонные изделия. На разветвленной системе отводы, переходы и тройники дают до трети всей площади. Посчитали только прямые участки, значит недобрали и металл, и работу.

Не закладывают запас на раскрой. Чистая геометрия без 10–20% запаса на объекте всегда оборачивается нехваткой пары листов и срывом срока.

Берут диаметр в миллиметрах, а не в метрах. Ø250 в формуле должно стоять как 0,25, иначе результат уходит в тысячу раз. Простая, но регулярная ошибка при работе в спешке.

Путают погонные и квадратные метры. Заказчик просит «100 метров воздуховода», а поставщик считает квадраты. Всегда уточняйте, о каких метрах речь, и переводите через площадь погонного метра из таблицы выше.

Вопросы и ответы

Как перевести погонные метры воздуховода в квадратные? Умножьте длину на площадь одного погонного метра. Для круглого это π·D, для прямоугольного 2·(A+B), где размеры в метрах. Например, 30 м трубы Ø160 это 30 · 0,50 = 15 м².

Как посчитать площадь отвода 90 градусов? Как прямой участок того же сечения длиной, равной осевой дуге. Для круглого Ø250 с радиусом 1,5·D это примерно 0,46 м², то есть около 0,6 погонного метра прямой трубы.

Сколько процентов запаса закладывать на отходы? От 10% для простых прямых трасс до 20% для систем с большим количеством фасонных изделий. Чистую площадь при этом сохраняйте отдельно для расчета изоляции и монтажа.

Входят ли фланцы и крепеж в площадь металла? Нет, площадь считается по стенкам канала. Фланцы, хомуты и подвесы считают отдельно по спецификации крепежа, они идут в смету самостоятельными позициями.

Чем площадь поверхности отличается от площади сечения? Поверхность считает стенки канала и идет в расчет материала. Сечение считает торец, площадь потока, оно нужно для скорости и подбора диаметра. У Ø250 сечение 0,049 м², а поверхность метра 0,79 м².

Что в итоге

Коротко о главном по расчету площади воздуховодов.

Считаем площадь поверхности, а не сечения: круглый по формуле S = π·D·L, прямоугольный по S = 2·(A+B)·L, все размеры в метрах. Фасонные изделия сводим к развертке: отвод по осевой дуге, переход по формуле усеченного конуса S = π·(R+r)·l, тройники и врезки суммируем поштучно. К чистой площади добавляем 10–20% запаса на раскрой и соединения. Массу металла получаем как площадь на толщину и на 7850 кг/м³, а та же площадь идет в изоляцию и в монтаж по квадратным метрам.

Если нужно быстро собрать метраж и стоимость по вашей трассе, пришлите спецификацию или схему разводки в любом удобном мессенджере. Инженер посчитает площадь, массу металла и подберет фасонные изделия под ваши диаметры, а в ответ пришлет спецификацию с ценами.
