Оцинкованные воздуховоды по ГОСТ 14918-2020: какая нужна толщина стали, класс цинка и герметичность
В заказе на воздуховоды часто пишут коротко: «оцинкованные, по ГОСТ 14918-2020». Звучит солидно, но к самому воздуховоду этот ГОСТ не относится. Он описывает оцинкованный лист, из которого воздуховод потом сворачивают. Толщину стали, герметичность и огнестойкость нормируют другие документы, и без них запись в спецификации ничего не гарантирует.
Оцинкованный воздуховод по ГОСТ — это воздуховод из листа по ГОСТ 14918-2020, а его толщину и герметичность определяют СП 60.13330.2020 и ГОСТ Р 70349-2022. Ниже разобрано, какой документ за что отвечает, какая толщина стали нужна по действующей редакции свода правил, как читать класс цинка и что писать в заказе, чтобы на объект приехало именно то, что заложено в проекте.

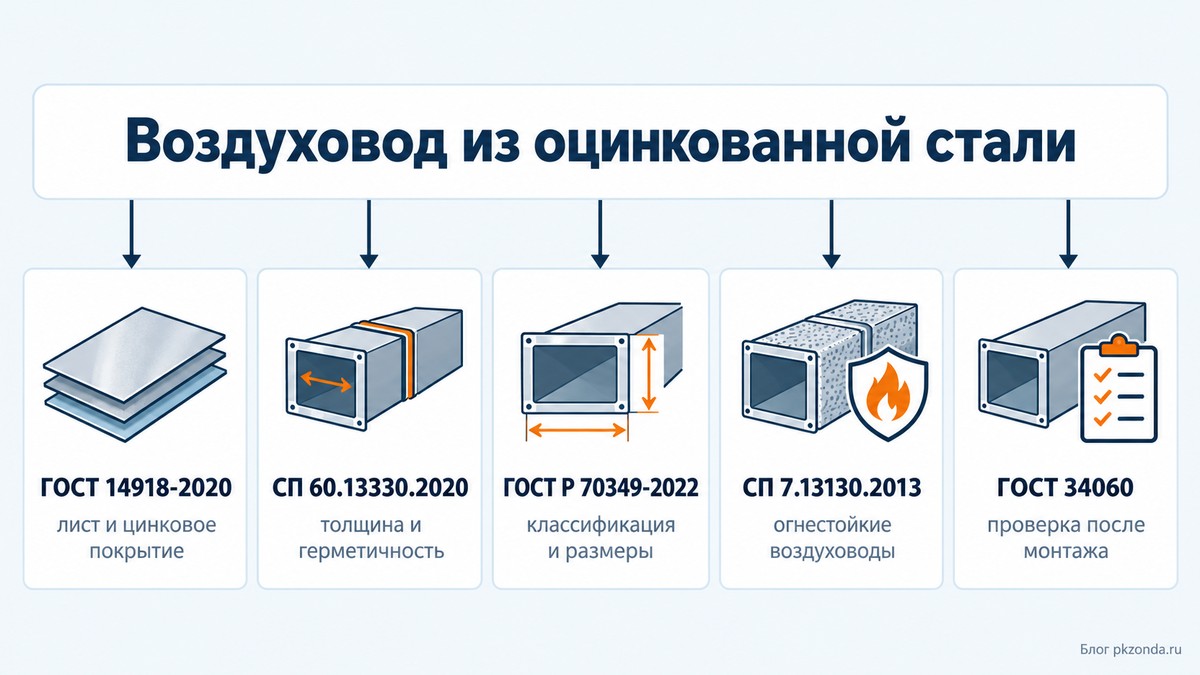

Какие документы нормируют оцинкованный воздуховод
ГОСТ 14918-2020 «Прокат листовой горячеоцинкованный» распространяется на листовой прокат из низкоуглеродистой стали с покрытием, нанесенным методом непрерывного погружения в расплав. Стандарт применяется с 1 декабря 2020 года, заменил ГОСТ 14918-80 и ГОСТ Р 52246-2016, а с 1 августа 2025 года действует с Изменением № 1. Если в договоре или паспорте до сих пор стоит ГОСТ 14918-80, ссылка устарела: документ заменен.
| Документ | Что нормирует | Что из него брать |
|---|---|---|
| ГОСТ 14918-2020 | Оцинкованный лист | Толщина листа 0,22–4,50 мм, допуски, классы цинка, консервация |
| СП 60.13330.2020 с Изменением 3 | Воздуховод в системе вентиляции | Минимальная толщина стали, классы герметичности A, B, C и D |
| ГОСТ Р 70349-2022 | Классификация воздуховодов | Способы изготовления и соединения, стандартные длины, площади поверхности |
| СП 7.13130.2013 | Противопожарные требования | Огнестойкие воздуховоды: негорючий материал и сталь не тоньше 0,8 мм |
| ГОСТ 34060 | Проверка систем | Испытание на герметичность после монтажа |
Воздуховод собирается из нескольких документов сразу. Лист поставляют по ГОСТ 14918-2020, толщину выбирают по СП 60.13330.2020, вид воздуховода и способ соединения описывает ГОСТ Р 70349-2022, а для огнестойких систем добавляется СП 7.13130.2013. Сами типы воздуховодов и их отличия разобраны в статье про виды воздуховодов для вентиляции.
ГОСТ Р 70349-2022 действует с 1 января 2023 года и допускает для металлических воздуховодов черную, оцинкованную и коррозионно-стойкую сталь и алюминий. Материал стандарт требует указывать в рабочей документации с учетом температуры, влажности, примесей в воздухе и среды, в которой воздуховод работает. Оцинковку выбирает проектировщик под условия объекта.
В тексте СП 60.13330.2020 со всеми изменениями нет ссылки на ГОСТ 14918 и нет требований к массе цинка на воздуховодах. Слово «оцинкованной» встречается там один раз, и речь о внутреннем покрытии каналов в строительном исполнении толщиной не менее 0,35 мм. Класс цинка в нормах на воздуховоды не задан, его приходится прописывать самому. К этому вернемся в разделе про покрытие.

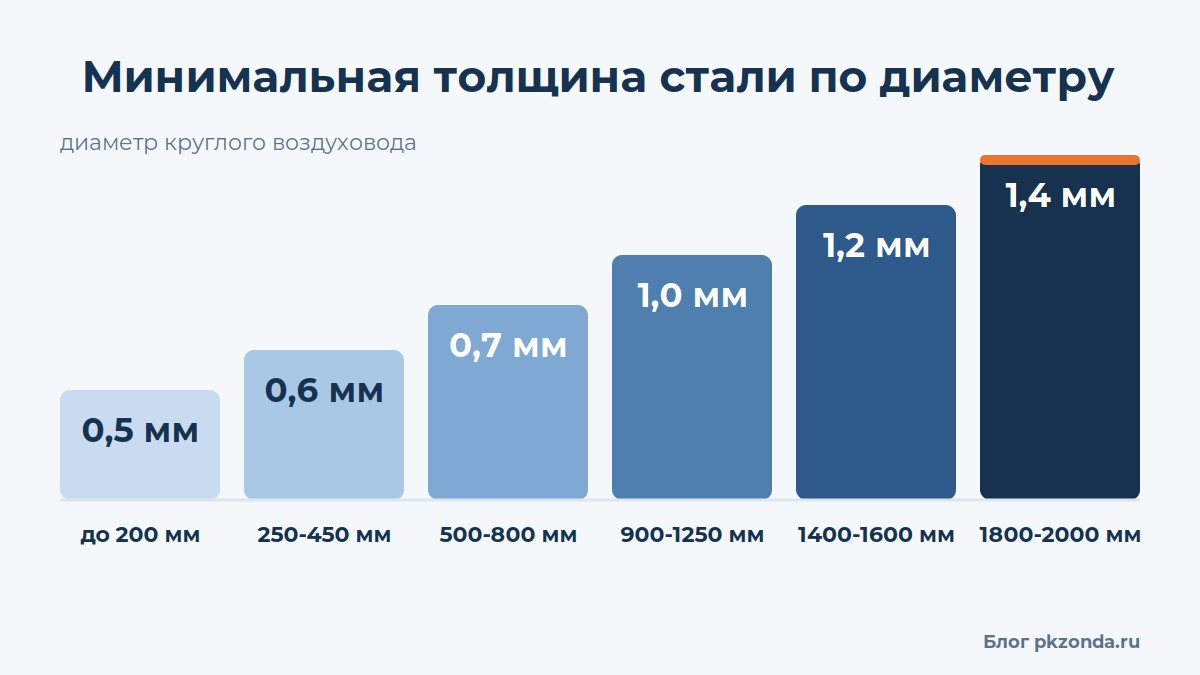

Толщина стали воздуховодов по СП 60.13330.2020: таблица после Изменения 3
Главная таблица лежит в приложении К свода правил. С 1 июля 2024 года оно действует в редакции Изменения № 3, утвержденного приказом Минстроя России от 31 мая 2024 года № 365/пр. Толщина стали задана как минимум: листовую сталь следует принимать «не менее» указанной. Это нижняя граница, ниже которой сталь брать нельзя. Справочники со старой редакцией свода правил еще встречаются, поэтому смотрите на дату документа.
| Форма сечения | Размер, мм | Толщина стали, мм |
|---|---|---|
| Круглые, диаметр | до 200 | 0,5 |
| Круглые, диаметр | 250–450 | 0,6 |
| Круглые, диаметр | 500–800 | 0,7 |
| Круглые, диаметр | 900–1250 | 1,0 |
| Круглые, диаметр | 1400–1600 | 1,2 |
| Круглые, диаметр | 1800–2000 | 1,4 |
| Прямоугольные, большая сторона | до 250 | 0,5 |
| Прямоугольные, большая сторона | 300–1000 | 0,7 |
| Прямоугольные, большая сторона | 1250–2000 | 0,9 |
| Плоскоовальные, большая сторона | до 555 | 0,6 |
| Плоскоовальные, большая сторона | 630–1015 | 0,7 |
| Плоскоовальные, большая сторона | 1045–1500 | 0,9 |
Значения относятся к воздуху температурой не выше 80 °C и к фальцевым воздуховодам. Для технологических систем (аспирация, пневмотранспорт) таблица не применяется. Сварные воздуховоды получают толщину по условиям сварочных работ. Соотношение сторон прямоугольного и плоскоовального воздуховода не должно превышать 1:4.
У прямоугольных воздуховодов толщину определяет большая сторона. Сечение 250 × 250 мм по таблице идет в 0,5 мм, а сечение 300 × 150 мм, хотя его площадь меньше, уже попадает в диапазон 300–1000 мм и требует 0,7 мм. В таблице свода правил нет значений для стороны от 1000 до 1250 мм, а ГОСТ Р 70349-2022 задает 0,9 мм уже с 1000 мм, поэтому в этом диапазоне надежнее принимать большее значение.
ГОСТ Р 70349-2022 повторяет те же значения толщины для круглых и прямоугольных воздуховодов и требует делать прямоугольные воздуховоды со стороной больше 2000 мм каркасно-панельными. Плоскоовальные воздуховоды в таблице появились только с Изменением 3. Размеры типовых сечений для подбора собраны в статье про размеры воздуховодов.
Какую толщину оцинкованного воздуховода брать и сколько он весит
Для всех круглых воздуховодов диаметром до 200 мм минимум по таблице один: 0,5 мм. Прямоугольный воздуховод с большей стороной до 250 мм тоже укладывается в 0,5 мм. Следующая ступень 0,6 мм начинается с диаметра 250 мм, а 0,7 мм с диаметра 500 мм. Толщину определяют по диаметру каждого участка: на трассе с магистралью 315 мм и ответвлением 160 мм магистраль идет из стали 0,6 мм, а ответвление из 0,5 мм.
Брать толще минимума разрешено, брать тоньше нельзя. Но разница заметна по массе: лист 0,7 мм тяжелее листа 0,5 мм на 40%. Запас по толщине оправдан там, где его требуют условия работы системы. Ниже масса погонного метра круглого воздуховода при минимальной толщине по таблице. Десять метров трассы диаметром 200 мм весят около 25 кг, а такая же трасса диаметром 400 мм при толщине 0,6 мм уже около 59 кг.
| Диаметр, мм | Площадь поверхности, м² на 1 пог. м | Толщина, мм | Масса 1 пог. м, кг (примерно) |
|---|---|---|---|
| 100 | 0,31 | 0,5 | 1,22 |
| 125 | 0,39 | 0,5 | 1,53 |
| 160 | 0,50 | 0,5 | 1,96 |
| 200 | 0,63 | 0,5 | 2,47 |
| 250 | 0,79 | 0,6 | 3,72 |
| 315 | 0,99 | 0,6 | 4,66 |
| 400 | 1,26 | 0,6 | 5,93 |
| 500 | 1,57 | 0,7 | 8,63 |
| 630 | 1,98 | 0,7 | 10,88 |
| 800 | 2,52 | 0,7 | 13,85 |
| 1000 | 3,14 | 1,0 | 24,65 |
Масса погонного метра равна площади поверхности, умноженной на толщину и на плотность стали 7850 кг/м³. Площади взяты из приложения А ГОСТ Р 70349-2022. Цинк отдельно не прибавляют: толщина листа по ГОСТ 14918-2020 уже включает покрытие. Скачок между 800 и 1000 мм заметнее всего: масса метра растет почти вдвое, хотя диаметр вырос на четверть. Для сметы на металл площадь воздуховодов и фасонных деталей считают по методике расчета площади, а диаметр под расход воздуха подбирают по расчету воздуховодов.

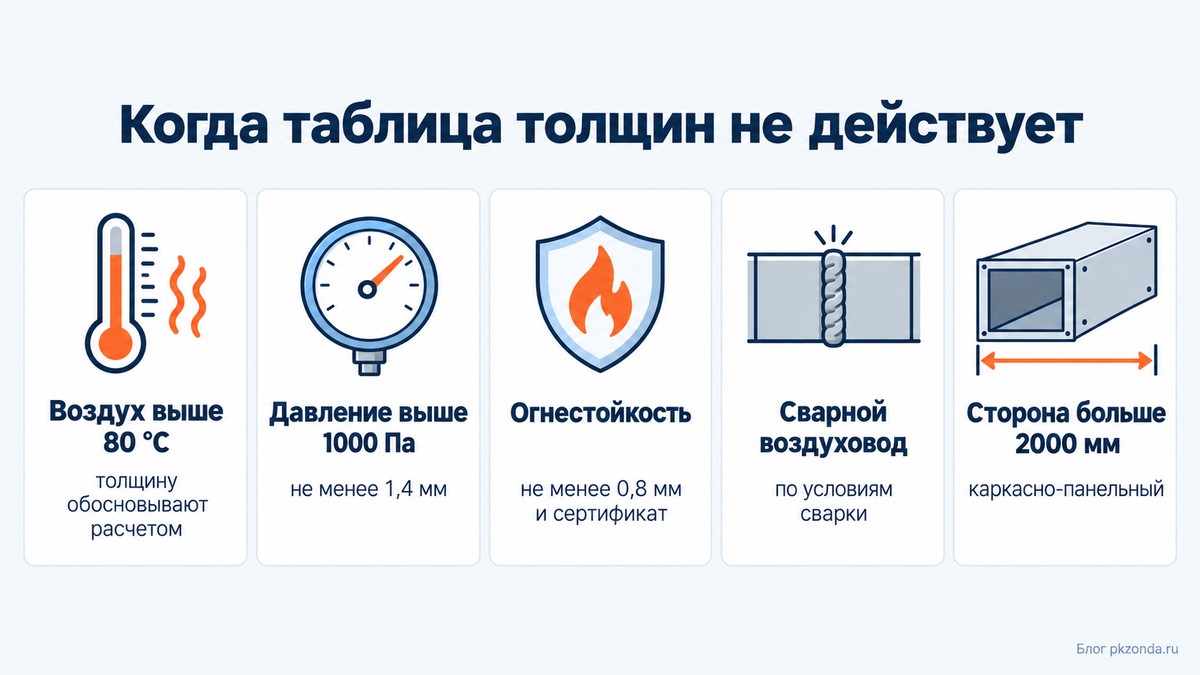

Когда толщины по таблице мало
Таблица приложения К описывает обычный случай: воздух не горячее 80 °C, давление невысокое, сеть фальцевая. Проектировщику стоит задать системе три вопроса: какая температура у перемещаемого воздуха, какое давление или разрежение в сети и выполняет ли система пожарную функцию. Если хотя бы один ответ выходит за рамки таблицы, толщину определяют другие пункты.
- Горячий воздух, пыль и абразив. При температуре выше 80 °C, при механических примесях и абразивной пыли толщину стали и материал выбирают с учетом устойчивости к воздействию и долговечности, а ГОСТ Р 70349-2022 требует обосновывать толщину расчетом.
- Давление выше 1000 Па. Для систем с избыточным давлением или разрежением более 1000 Па воздуховоды выполняют из стали толщиной не менее 1,4 мм. Этот пункт появился в Изменении 3.
- Огнестойкие воздуховоды. Они должны быть из негорючих материалов, толщина листа принимается расчетная, но не менее 0,8 мм по СП 7.13130.2013, а само изделие подтверждается обязательной сертификацией.
- Сварные воздуховоды. Толщину определяют по условиям производства сварных работ, для черной стали она составляет от 1,5 до 2,0 мм.
- Крупные сечения. Прямоугольный воздуховод со стороной больше 2000 мм делают каркасно-панельным, таблицей для листа он не описывается.
Для огнестойких воздуховодов 0,8 мм не самоцель. Это нижняя граница, а предел огнестойкости набирается конструкцией целиком: соединениями, уплотнителями, огнезащитой. Поэтому для транзитных воздуховодов, пересекающих чужие зоны, берут изделие с обязательной сертификацией и подтвержденным пределом огнестойкости. Транзитные воздуховоды, которые идут за пределами обслуживаемого пожарного отсека после пересечения его противопожарной преграды, СП 7.13130.2013 требует проектировать с пределом огнестойкости не менее EI 150. Ненормируемый предел допускается, только если каждый такой воздуховод проложен в отдельной шахте с ограждающими конструкциями не менее EI 150.
Форма, размеры и жесткость: что добавляет ГОСТ Р 70349-2022
Листовой ГОСТ про форму воздуховода молчит, эту часть закрывает ГОСТ Р 70349-2022. Преимущественно следует выбирать круглую форму: она менее материалозатратна и аэродинамически эффективнее. Прямоугольное сечение допустимо при соотношении сторон не более 1:4. Отдельные детали с большим соотношением разрешены для монтажа в узких местах, но такие переходы учитывают в аэродинамическом расчете как местное сопротивление.
Диаметры круглых воздуховодов берут из стандартного ряда: 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 и 2000 мм. Для технологических систем, аспирации и пневмотранспорта добавлены 110, 140, 180, 225 и 280 мм. Минимальный прямоугольный воздуховод имеет сечение 100 × 100 мм, максимальный прямошовный 2000 × 2000 мм, а промежуточные размеры принимают в этом диапазоне плюс 50 мм на любую из сторон при соблюдении соотношения сторон 1:4.
Для сечений больше 400 мм стандарт требует жесткости. При стороне сечения больше 400 мм жесткость обеспечивают перегибами (зигами) с шагом не более 500 мм по периметру или диагональными перегибами. При стороне больше 1500 мм и длине участка больше 1250 мм дополнительно ставят наружные рамки жесткости или внутренние распорные шпильки с шагом не более 1250 мм. Поэтому в проекте и заказе жесткости указывают вместе с толщиной листа.
| Вид воздуховода | Как устроен по ГОСТ Р 70349-2022 |
|---|---|
| Прямошовный | Из листовой стали с фальцевым или сварным швом вдоль оси воздуховода |
| Сварной | Листы металла соединены сваркой |
| Спирально-навивной | Стальная лента навита по спирали, кромки соединены в замок по всей длине |
| Каркасно-панельный | Прямоугольный, стороны 2000, 2400, 3200 и 4000 мм, из унифицированных стальных панелей рамной конструкции |
Способ соединения зависит от формы. Круглые воздуховоды соединяют ниппелем или муфтой (короткий патрубок меньшего или большего диаметра), бандажом или фланцами, прямоугольные соединяют шиной (большой или малой) и фланцами. Соединение в раструб стандарт разрешает только для систем с естественной тягой. К фасонным деталям относятся отводы 90°, 45°, 30° и 15°, переходы, тройники, крестовины, пленумы и детали, изготовленные по эскизу.
Цинковое покрытие по ГОСТ 14918-2020: классы и что заказывать

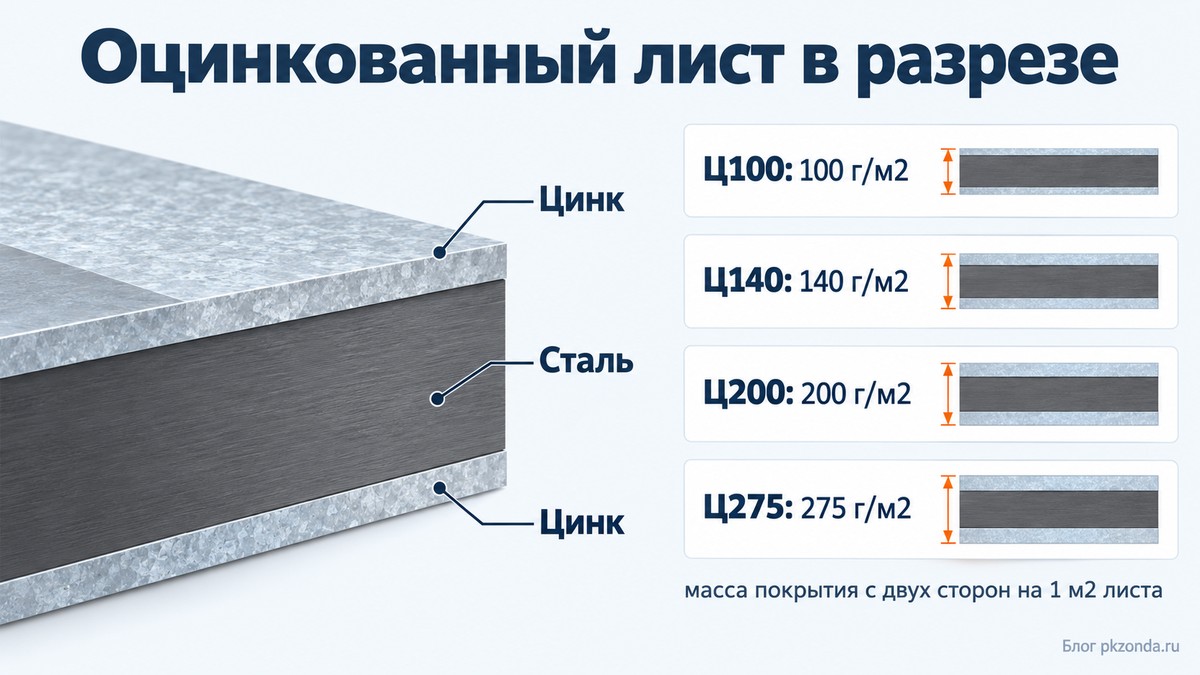

Цинк на листе задается классом: это масса покрытия в граммах на квадратный метр, нанесенного с двух сторон. Для цинкового покрытия стандарт допускает классы 60, 80, 100, 120, 140, 150, 180, 200, 225, 275, 350, 450, 500, 600, 700 и 800 (классы 700 и 800 добавил Изменение № 1). Чем больше масса, тем толще слой: защита от коррозии пропорциональна массе или толщине покрытия. Какой класс нужен, зависит от агрессивности среды, и выбирает его проектировщик.
Слово «оцинкованный» в стандарте охватывает пять типов покрытия: цинковое (Ц), железоцинковое (ЖЦ), цинкалюминиевое (ЦА), цинкалюмомагниевое (ЦАМ) и алюмоцинковое (АЦ). Поэтому в заказе тип покрытия указывают буквами, а в таблице ниже речь идет о цинковом покрытии Ц.
| Класс покрытия | Масса с двух сторон, г/м², не менее (среднее по трем образцам) | Не менее по одному образцу, г/м² | Толщина слоя с одной стороны, мкм (справочно) |
|---|---|---|---|
| Ц100 | 100 | 85 | 7,0 |
| Ц140 | 140 | 120 | 9,8 |
| Ц200 | 200 | 170 | 14,0 |
| Ц275 | 275 | 235 | 19,3 |
| Ц350 | 350 | 300 | 24,5 |
Толщина в таблице справочная: стандарт рассчитал ее исходя из плотности цинкового покрытия 7,1 г/см³. Контролируют же массу покрытия. Масса на одной стороне листа при испытании каждого из трех образцов должна быть не меньше 40% от нормы для одного образца, то есть слой не должен быть однобоким.
Для воздуховодов важны еще три оговорки стандарта.
Первая: у листа есть марка, и она связана со способом обработки. Марка 01 предназначена для плоских изделий и изделий методом изгиба, марка 02 для изделий методом изгиба и соединением в замок. Воздуховод гнут и соединяют фальцем, поэтому марку листа полезно уточнять у поставщика и записывать в заказ.
Вторая: у толстого цинка есть цена. Покрытия класса 450 и выше могут ограничивать способность проката к деформации и сварке, о чем стандарт прямо предупреждает при заказе. Воздуховод делают фальцем и сваркой, поэтому толщину покрытия выше класса 450 стоит согласовывать с технологией изготовителя.
Третья: сцепление цинка с основой проверяют изгибом. Стандарт требует, чтобы при изгибе образца на 180° покрытие с наружной стороны не отслаивалось. Фальцевый шов воздуховода тоже образован изгибом кромок, поэтому сцепление цинка с основой для него важно.
Какой класс выбрать, норма не говорит. В стандарте есть только отсылка: применение оцинкованного проката в зависимости от агрессивности газообразных сред определяют нормативы по защите от коррозии, для России это СП 28.13330.2017. Поэтому класс цинка пишут в проекте и в заказе отдельной строкой: без нее неизвестно, какое покрытие приедет на объект.

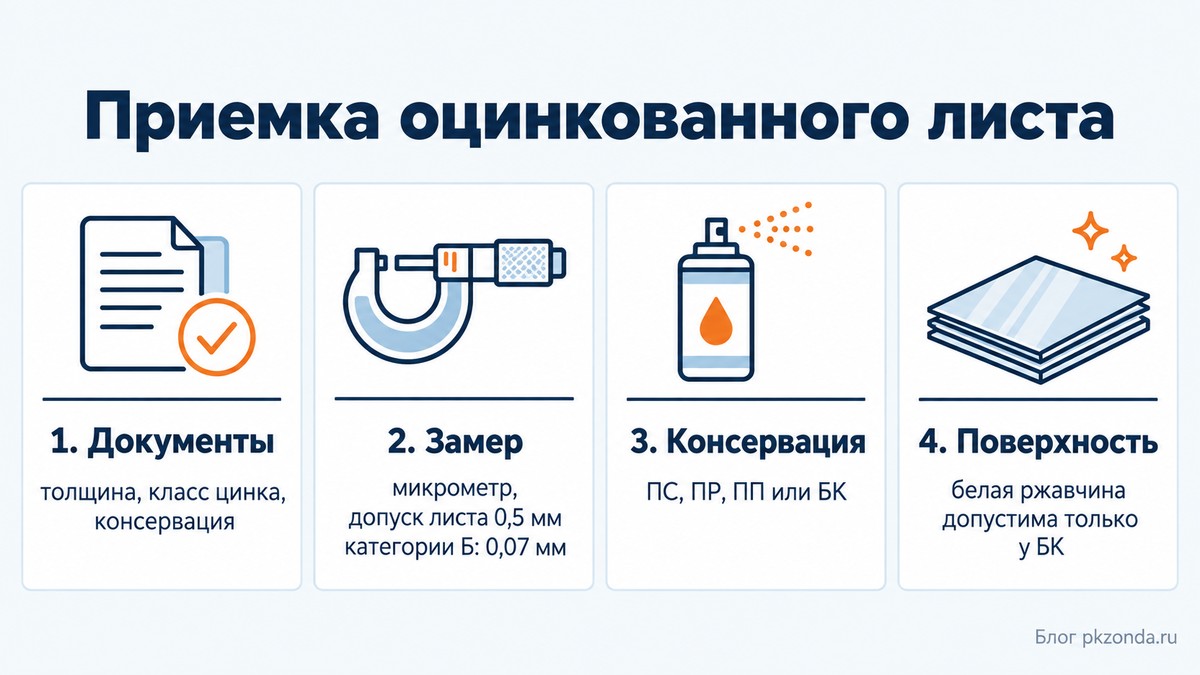

Допуски по толщине и как проверить оцинкованную сталь при приемке
Оцинкованный прокат изготавливают толщиной от 0,22 до 4,50 мм, в рулонах шириной от 600 до 1800 мм и в листах шириной от 700 до 1800 мм. Толщина проката включает толщину покрытия, то есть цинк входит в измеряемый размер. Микрометр покажет сталь вместе со слоем.
По точности толщины стандарт делит прокат на три категории: нормальная Б, повышенная А и высокая В. Допуск зависит еще и от ширины листа. Для листов 2500 × 1250 мм, которые ГОСТ Р 70349-2022 называет базовыми при раскрое воздуховодов, ширина 1250 мм попадает в колонку «свыше 1200 до 1500 мм». Ниже допуски для марок 01–07.
| Номинальная толщина, мм | Б, лист до 1200 мм | Б, лист 1200–1500 мм | А, до 1200 мм | А, 1200–1500 мм | В, до 1200 мм | В, 1200–1500 мм |
|---|---|---|---|---|---|---|
| Свыше 0,40 до 0,60 (лист 0,5) | 0,07 | 0,08 | 0,06 | 0,07 | 0,04 | 0,05 |
| Свыше 0,60 до 0,80 (лист 0,7) | 0,09 | 0,10 | 0,07 | 0,08 | 0,05 | 0,06 |
| Свыше 0,80 до 1,00 | 0,10 | 0,11 | 0,08 | 0,09 | 0,06 | 0,07 |
Допуск дан в обе стороны, в миллиметрах. Обратите внимание на первую строку. Лист 0,5 мм категории Б шириной 1250 мм вправе оказаться тоньше на 0,08 мм, то есть 0,42 мм, и формально остаться в допуске ГОСТ. А в своде правил для воздуховода до 200 мм стоит минимум 0,5 мм. Чтобы не спорить при приемке, в спецификации полезно писать толщину «не менее» и оговаривать категорию точности А или требовать замер.
ГОСТ Р 70349-2022 добавляет два требования к материалам. Листы и другие материалы, из которых изготавливают воздуховоды, должны иметь сертификаты соответствия, а листы, бывшие в употреблении, использовать запрещено. Это прямое основание потребовать у изготовителя документы на партию металла.
Консервацию тоже нужно проверять. Стандарт знает четыре варианта: пассивирование (ПС), промасливание (ПР), пассивирование с промасливанием (ПП) и поставку без консервации (БК). У листа без консервации допускаются продукты коррозии покрытия, так называемая белая ржавчина. Любая защита поверхности дает лишь временную стойкость к коррозии при перевозке и хранении, поэтому лист хранят под крышей и не оставляют на стройплощадке под дождем.

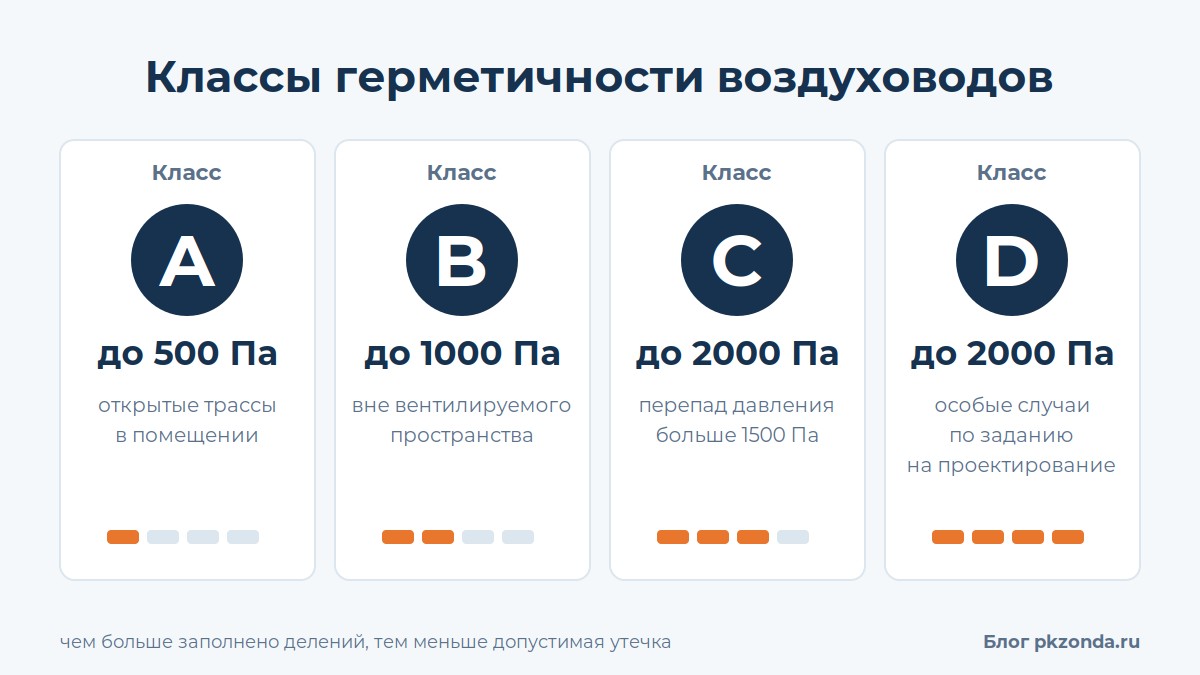

Классы герметичности воздуховодов: A, B, C и D
Герметичность воздуховодов нормируется приложением М СП 60.13330.2020. Класс задается предельным статическим давлением и допустимой утечкой воздуха на квадратный метр поверхности. Классов четыре: A, B, C и D, и чем дальше по алфавиту, тем плотнее воздуховод.
| Класс | Предельное давление, Па, положительное | Предельное давление, Па, отрицательное | Где применяют |
|---|---|---|---|
| A | 500 | 500 | Открытые воздуховоды в обслуживаемых помещениях, перепад давления не больше 150 Па |
| B | 1000 | 750 | Воздуховоды вне вентилируемого пространства или при перепаде больше 150 Па |
| C | 2000 | 750 | Перепад больше 1500 Па или утечка влияет на качество воздуха и работу системы |
| D | 2000 | 750 | Особые случаи по заданию на проектирование |
Все воздуховоды с избыточным давлением относительно воздуха помещения, кроме вентиляционных камер, должны иметь класс не ниже B. Открытый воздуховод внутри обслуживаемого помещения при перепаде давления до 150 Па укладывается в класс A, а трассы вне вентилируемого пространства требуют класса B.
Предельная утечка считается по формуле вида «коэффициент на давление в степени 0,65». Коэффициенты в м³/ч на м² поверхности: A 0,097, B 0,032, C 0,0108, D 0,0036, давление подставляют в паскалях. При испытательном давлении 400 Па это дает такие пределы на квадратный метр.
| Испытательное давление | Класс A | Класс B | Класс C | Класс D |
|---|---|---|---|---|
| 400 Па, утечка в м³/ч на м² | 4,8 | 1,6 | 0,53 | 0,18 |
| 1000 Па, утечка в м³/ч на м² | не применяется, предел 500 Па | 2,9 | 0,96 | 0,32 |
Разница между классами ощутимая в абсолютных числах. Десять метров воздуховода диаметром 200 мм имеют около 6,3 м² поверхности. При 400 Па класс A допускает утечку до 30 м³/ч, а класс C только около 3,3 м³/ч, то есть в девять раз меньше. Если по такой трассе проходит, например, 100 м³/ч, допустимая утечка класса A составит почти треть потока.
Для систем вытяжной и приточной противодымной вентиляции СП 7.13130.2013 требует воздуховоды и каналы из негорючих материалов класса герметичности B по СП 60.13330. Транзитные воздуховоды и шахты вытяжной системы, а также воздухозаборные шахты и приточные каналы приточной системы за пределами обслуживаемого пожарного отсека должны иметь предел огнестойкости не менее EI 150. Для них нужен именно класс B. Обычные системы общеобменной вентиляции выбирают класс по условиям из таблицы выше.
Класс герметичности должен быть проверен после монтажа, в больших системах достаточно проверить части системы. ГОСТ Р 70349-2022 уточняет, что проверка возможна только после окончания монтажа и проводится по ГОСТ 34060. Проверяют смонтированную систему целиком, со всеми стыками, соединениями и сетевым оборудованием. Способы соединения и типовые ошибки монтажа описаны в статье про монтаж воздуховодов.
Как записать оцинкованные воздуховоды в спецификацию
ГОСТ 14918-2020 в приложении Б дает образец условного обозначения листа. Запись выглядит так: Прокат 01-1,00 х 1000 х 2000-Б-НО-Ц275-Н-ПР-ГОСТ 14918-2020. Расшифровка по элементам приведена ниже.
| Элемент записи | Что означает |
|---|---|
| 01 | Марка проката |
| 1,00 х 1000 х 2000 | Толщина, ширина и длина листа в миллиметрах |
| Б | Нормальная точность изготовления |
| НО | Необрезная кромка (О означало бы обрезную) |
| Ц275 | Цинковое покрытие класса 275 |
| Н | Нормальный узор кристаллизации цинкового покрытия (М означало бы минимальный) |
| ПР | Консервация промасливанием |
Если группа отделки поверхности не указана, покрытие считается обычного качества, улучшенное обозначают У, высокое В. Такая запись описывает лист, а для воздуховода нужны свои поля. В заказ воздуховода полезно включить такие строки.
- Форма и размер сечения. Диаметр или стороны в миллиметрах.
- Толщина стали. С формулировкой «не менее» и категорией точности листа по ГОСТ 14918-2020.
- Материал. Оцинкованная сталь по ГОСТ 14918-2020, марка листа и класс покрытия, например Ц200 или Ц275.
- Способ изготовления. Фальцевый, сварной, панельный или спирально-навивной.
- Соединение. Для круглых воздуховодов ниппельное, муфтовое, бандажное или фланцевое. Соединение в раструб допускается только для систем с естественной тягой.
- Класс герметичности. A, B, C или D по приложению М.
- Огнестойкость. Предел EI и подтверждающий сертификат, если воздуховод транзитный.
- Длина участков. Стандартными считаются детали, изготовленные без отходов с учетом раскроя листа. Для листов 2500 × 1250 мм стандартные длины прямых участков 1250 и 2500 мм, для листов 2000 × 1000 мм 1000 и 2000 мм, для спирально-навивных 3000 и 4000 мм, по заказу до 12 000 мм.
Воздуховоды, в которых возможно выпадение конденсата, ГОСТ Р 70349-2022 рекомендует делать прямошовными со швом в верхней части при монтаже. Готовые комплекты прямоугольных и круглых воздуховодов есть в каталоге воздуховодов Zonda: это прямоугольный воздуховод и спирально-навивной воздуховод. Толщину стали и класс цинка конкретной партии уточняйте у менеджера до заказа, на карточках товаров они не указаны.
Частые ошибки при заказе
- Заказ «по ГОСТ 14918» без остальных параметров. Запись подтверждает только лист. Толщина, класс цинка, герметичность и способ соединения остаются неопределенными.
- Толщина по устаревшему своду правил. СП 60.13330.2016 давал ограничение «не более». В действующей редакции с Изменением 3 стоит «не менее». Справочники с прежним текстом еще ходят по сети, поэтому сверяйте таблицу с Изменением 3 и помните, что 0,5 мм для малых сечений это минимум.
- Не указан класс цинка. Без него нельзя сравнить два коммерческих предложения: у одного слой 100 г/м², у другого 275.
- Толщина без допуска. Лист номиналом 0,5 мм категории Б шириной 1250 мм может быть 0,42 мм. Заказывайте «не менее» и замеряйте микрометром.
- Герметичность не заложена. Класс пишут в проекте, а проверяют после монтажа. Если класс не указан, проверять нечего.
- Высокое давление в тонком металле. Для систем с давлением или разрежением выше 1000 Па нужен металл не тоньше 1,4 мм.
- Лист хранили без защиты. Консервация временная, под дождем на лист без нее может лечь белая ржавчина.
Вопросы и ответы
Какая толщина воздуховода нужна для кухонной вытяжки?
Для круглых воздуховодов диаметром до 200 мм по приложению К минимум 0,5 мм. Для прямоугольных с большей стороной до 250 мм тоже 0,5 мм. Подобрать диаметр под расход можно по расчету воздуховодов.
ГОСТ 14918-80 еще действует?
Нет. ГОСТ 14918-2020 применяется с 1 декабря 2020 года и заменил ГОСТ 14918-80 и ГОСТ Р 52246-2016. Ссылку на старую версию в договоре стоит обновить.
Подойдет ли оцинкованная сталь 0,4 мм?
Для воздуховодов по таблице приложения К самое малое значение 0,5 мм, поэтому 0,4 мм ниже нормы. Допуск листа 0,5 мм категории Б по ГОСТ 14918-2020 тоже нужно учитывать при заказе.
Что значит воздуховод класса A?
Это класс герметичности по приложению М. Он допускает наибольшую утечку из четырех и применяется для открытых воздуховодов в обслуживаемых помещениях при перепаде давления не больше 150 Па. Для трасс вне вентилируемого пространства и при избыточном давлении нужен класс не ниже B.
Сколько весит оцинкованный воздуховод диаметром 200 мм?
При минимальной толщине 0,5 мм около 2,5 кг на погонный метр. Расчет простой: площадь поверхности 0,63 м² умножается на толщину 0,5 мм и на плотность стали 7850 кг/м³. Десять метров трассы весят около 25 кг.
Нужен ли сертификат на оцинкованные воздуховоды?
Материалы, из которых изготавливают воздуховоды, по ГОСТ Р 70349-2022 должны иметь сертификаты соответствия. Для огнестойких воздуховодов подтверждение соответствия в форме обязательной сертификации требуется отдельно.
Что такое зиг на круглом воздуховоде?
Зиг — это кольцеобразная выпуклость, которую прокатывает зигмашина на круглом воздуховоде. Она придает ему жесткость и служит для соединения с другими элементами.
Круглый воздуховод лучше прямоугольного?
ГОСТ Р 70349-2022 рекомендует преимущественно выбирать круглую форму: она менее материалозатратна и аэродинамически эффективнее. Прямоугольное сечение допустимо при соотношении сторон не больше 1:4.
Можно ли делать воздуховод из бывшего в употреблении листа?
Нет. ГОСТ Р 70349-2022 прямо запрещает использовать для изготовления воздуховодов бывшие в употреблении профили, полосы, металлические листы и другие материалы. Материалы, из которых делают воздуховоды, должны иметь сертификаты соответствия.
Чем ГОСТ Р 70349-2022 отличается от СП 60.13330.2020?
СП 60.13330.2020 задает нормы: толщину стали и классы герметичности. ГОСТ Р 70349-2022 классифицирует воздуховоды по способу изготовления и соединения, дает стандартные длины, площади поверхности и повторяет таблицу толщин, а для герметичности отсылает к своду правил.
Что в итоге
Оцинкованный воздуховод описывают несколько документов, и одной строки про ГОСТ для заказа мало. Перед заказом проверьте пять позиций:
- толщина стали указана «не менее» по приложению К в редакции Изменения 3 (0,5 мм до диаметра 200 мм и до стороны 250 мм);
- класс цинка по ГОСТ 14918-2020 прописан отдельно, например Ц200 или Ц275;
- класс герметичности A, B, C или D соответствует условиям прокладки и давлению;
- для давления выше 1000 Па заложено не менее 1,4 мм, для огнестойких воздуховодов не менее 0,8 мм и сертификат;
- лист хранился и поставлен с консервацией, толщина замерена при приемке.
Если на вашем объекте стоит похожая задача, напишите нам в любом удобном мессенджере. Инженер подберет оборудование под ваши условия и пришлет спецификацию с ценами.
