Диффузоры и анемостаты для вентиляции: что это такое, чем отличаются от решетки и как их правильно установить

Диффузор в потолке стоит полторы-две тысячи рублей и выглядит как декоративная крышка. Поэтому на нем экономят чаще всего, хотя приточка стоит двести тысяч, воздуховоды сделаны по проекту, а на конце трассы висит первая попавшаяся тарелка на сто миллиметров. Через месяц хозяин звонит и жалуется, что в спальне дует в голову, а на кухне свистит.

Ниже о том, что вообще делает диффузор, как он соотносится с анемостатом и обычной решеткой, какие бывают виды, как подобрать типоразмер под нужный расход воздуха и как смонтировать в подвесной и натяжной потолок. По дороге разбираем два мифа, которые кочуют по статьям в интернете. Первый говорит, что анемостат и диффузор считаются разными изделиями, а второй касается допустимой скорости воздуха «полтора-три метра в секунду».

Что такое диффузор в вентиляции простыми словами

Диффузор в вентиляции — это устройство на конце воздуховода, которое раздает воздух по объему помещения. Формально в нормативах такого слова нет вообще, там используется другой термин. ГОСТ 22270-2018, пункт 2.24, определяет его словами «Воздухораспределитель: Устройство, предназначенное для формирования и подачи приточной струи воздуха с целью обеспечения требуемых параметров воздушной среды в обслуживаемом помещении или в рабочей зоне».

Смысл определения держится на слове «формирования», потому что диффузор задает струе нужную форму. Из открытого воздуховода воздух выходит компактной струей со скоростью 3-5 м/с. Это скорость сквозняка в чистом виде, и она сохраняется на несколько метров вперед. А в жилой комнате по ГОСТ 30494-2011 скорость движения воздуха в холодный период не должна превышать 0,2 м/с, оптимально 0,15 м/с. Скорость на выходе из трубы и допустимая в комнате различаются в двадцать раз. Гасит эту разницу как раз воздухораспределитель, и делает это за счет двух эффектов.

Первый из них называется эжекцией, и при ней приточная струя подсасывает в себя окружающий комнатный воздух, за счет этого разбавляется и теряет скорость. Второй называется эффектом Коанда, и из-за него струя от потолочного диффузора прилипает к потолку и растекается по нему тонким слоем. В теории вентиляции Systemair это описано прямо, дословно «Эффект Коанды можно использовать для подачи холодного воздуха в помещение вдоль потолка, откуда приточный воздух затем опускается в рабочую зону».

Эффект Коанда работает не всегда, и об этом почти нигде не пишут. У того же Systemair условие конкретное: «Эксперименты показывают, что струя будет настилаться лишь в том случае, если расстояние от приточного отверстия до потолка меньше 0,3 м». Если диффузор утопили в глубокую нишу или подвесили ниже потолка на кронштейне, настилания не будет, и холодный воздух пойдет вниз сразу от решетки.

Есть и обратная сторона, ведь на холодную струю действуют две силы, и эффект Коанда прижимает ее к потолку, а разница температур тянет вниз. На каком-то расстоянии вторая пересиливает, и струя отрывается от потолка. Если отрыв происходит раньше, чем струя погасила скорость, человек внизу получает поток холодного воздуха. Отсюда и типовая жалоба «дует из потолка», которую чаще всего лечат правильным подбором и разворотом диффузора.

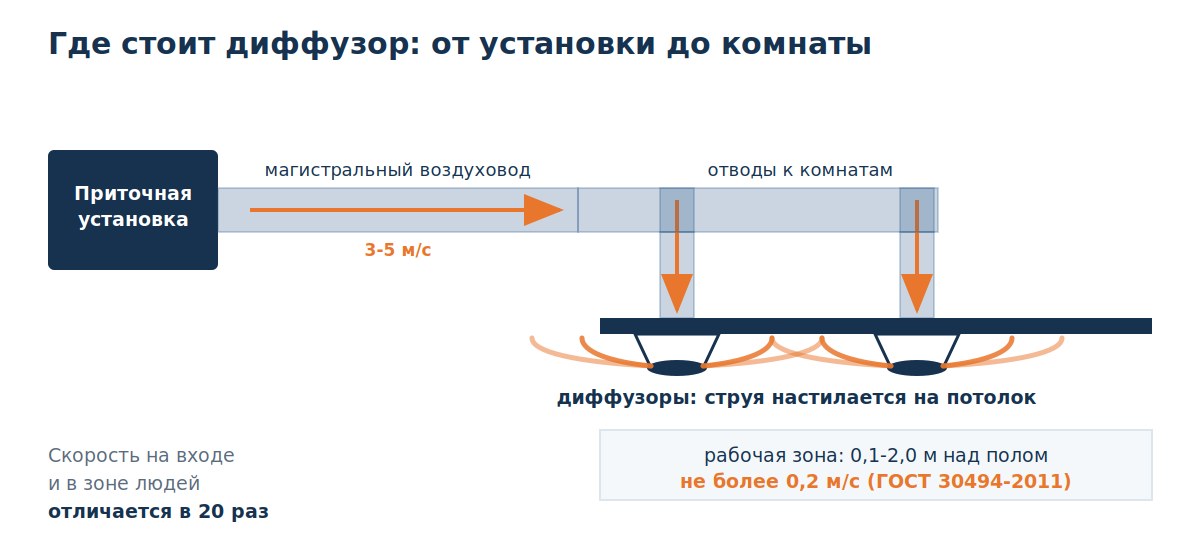

Место диффузора в системе всегда одинаковое, потому что приточная установка гонит воздух в магистраль, магистраль ветвится на отводы, а на конце каждого отвода стоит воздухораспределитель. Устройство системы и ее типы описаны в материале про виды вентиляции, а типовая схема с приточно-вытяжной установкой дана в статье про приточно-вытяжные установки.

Что такое анемостат и почему это тоже диффузор

Откройте любую статью в топе поиска, и вам объяснят, что диффузор и анемостат совершенно разные изделия, потому что у анемостата тарелка крутится, а у диффузора нет, и это звучит убедительно, хотя неправда.

Ни один действующий норматив не знает слова «анемостат». Проверяется это быстро, ведь в ГОСТ 22270-2018 «Системы отопления, вентиляции и кондиционирования. Термины и определения» нет ни «анемостата», ни «диффузора», там только родовой «воздухораспределитель». В профильном ГОСТ 32548-2023 «Вентиляция зданий. Воздухораспределительные устройства», который действует с 2024 года и заменил редакцию 2013 года, слово «диффузор» встречается шесть раз как типовой пример устройства (например, «Пример конструктивной схемы ВР (диффузора с поворотными лопатками)»), а слово «анемостат» не встречается ни разу.

Классифицирует действующий ГОСТ воздухораспределители совсем по другим основаниям. По типу организации воздухообмена они делятся на предназначенные для перемешивающей вентиляции, для вытесняющей и для персональной. По виду формируемой струи бывают компактные, плоские, веерные, конические смыкающиеся и несмыкающиеся, комбинированные. Ни в одном из этих делений противопоставления «диффузор против анемостата» нет.

Не находит его и промышленность, ведь в каталоге завода «Арктос», крупнейшего российского производителя воздухораспределителей, раздела «анемостаты» просто нет: есть «Диффузоры АПН, АПР», «Диффузоры конические ДКУ, ДКК», «Диффузоры закручивающие 1ДПЗ, 1ДКЗ», «Диффузоры пластиковые ДПУ-М, ДПУ-К, ДПУ-В, ДПУ-С», «Диффузоры вихревые ДКВ». Тарельчатые изделия с подвижным диском лежат внутри раздела диффузоров.

Само слово при этом пришло из торговли. Anemostat в оригинале название американского производителя вентиляционного оборудования, у которого в каталоге есть большой раздел диффузоров и нет никакого раздела анемостатов. Марка стала нарицательной примерно так же, как ксерокс или памперс.

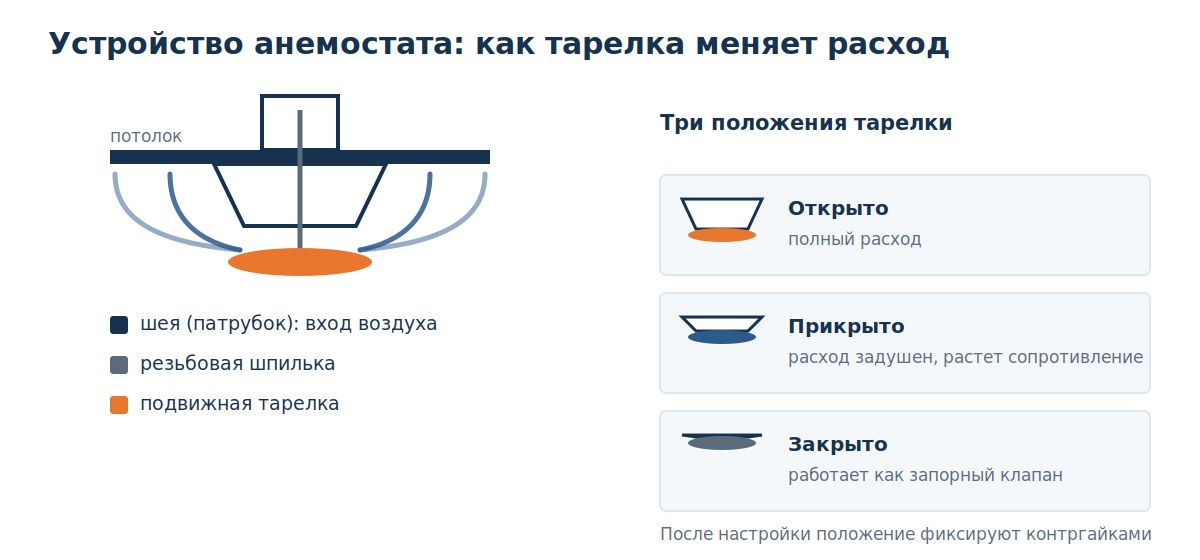

Что же тогда такое анемостат? Анемостат — это торговое название потолочного тарельчатого диффузора с подвижным центральным диском. Диск сидит на резьбовой шпильке, вращением его двигают вдоль оси корпуса. Производитель описывает работу узла так: «Подвижный обтекатель при вращении перемещается вдоль геометрической оси диффузора, тем самым изменяя «живое сечение» для прохода воздуха, аэродинамическое сопротивление изделия». Крайнее положение позволяет «полностью перекрыть «живое сечение» и использовать диффузор в качестве запорного клапана». После настройки положение фиксируют контргайками, чтобы диск не сбился при мойке.

И еще один аргумент против расхожего объяснения. Отмененная редакция ГОСТ 32548 прямо перечисляла среди конструктивных групп «диффузоры нерегулируемые и регулируемые». То есть регулировка никогда не выводила изделие из класса диффузоров, поэтому отличать по ней анемостат бессмысленно.

На российском рынке слова закрепились по типоразмерам. Анемостатом называют круглое тарельчатое изделие Ø100-200 мм для квартир, а диффузором все остальное, от квадратных потолочных до вихревых и щелевых. Это удобная торговая конвенция, и спорить с продавцом бессмысленно. Но если статья разводит эти два слова как разные классы техники, значит автор пересказывает соседний сайт.

По исполнению производители действительно делят изделия на приточные и вытяжные, и у «Арктос» это серии VS и VE, плюс универсальные ДПУ-М. Универсальность здесь настоящая, ведь диффузоры ДПУ-С по паспорту «предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования». Один корпус штатно работает в обоих режимах, меняется только положение подвижной части. Готовые тарельчатые изделия под квартирные диаметры собраны в категории анемостатов.

Диффузор, анемостат или решетка: что где ставить

Раз нормативной границы между диффузором и анемостатом нет, полезнее сравнивать по реальному признаку, то есть по тому, какую струю изделие формирует и куда его вешают. Тут решетка и диффузор действительно разные вещи.

Решетка дает плоскую направленную струю, а диффузор объемную коническую или веерную. Отсюда все остальные различия, ведь решетку ставят на стену или в вентканал, и она бьет струей в одну сторону, а жалюзи задают направление. Диффузор ставят в потолок, он растекается по нему во все стороны сразу и накрывает зону вокруг себя.

Правило выбора укладывается в три строки, и для стены или общедомового вентканала берите решетку. Она дешевле, имеет меньшее сопротивление и не мешает слабой естественной тяге. Виды, размеры и подбор решеток описаны в отдельном материале про вентиляционные решетки.

Для потолка в квартире или доме с механической приточкой берите анемостат. Тарелка позволяет донастроить расход по месту, а это единственный способ сбалансировать систему без дроссель-клапанов на каждом отводе.

При большом расходе, высоком потолке или требованиях по дизайну берите потолочный, вихревой или щелевой диффузор. Там, где тарельчатое изделие на 200 мм уже свистит, вихревой на 595×595 отработает те же кубометры тихо. Общий каталог, где лежат и решетки, и диффузоры, собран в разделе решеток и диффузоров.

Виды диффузоров: классификация по конструкции и материалу

Классифицировать диффузоры можно по четырем основаниям, и в каталогах обычно смешаны все четыре сразу.

По назначению

Приточные подают воздух в помещение, вытяжные удаляют, универсальные работают в обе стороны. Они различаются формой подвижной части и тем, как считается аэродинамика. На притоке важна дальнобойность струи, на вытяжке ее нет вообще, потому что воздух засасывается почти симметрично со всех сторон. Поэтому на вытяжке один корпус пропускает больше воздуха при том же шуме.

По месту монтажа

Потолочные закрывают львиную долю рынка, настенные ставят там, где потолок недоступен, напольные применяют в вытесняющей вентиляции и в помещениях с фальшполом. В отдельную группу выделяют подоконные и напольные конвективные решения для витражного остекления.

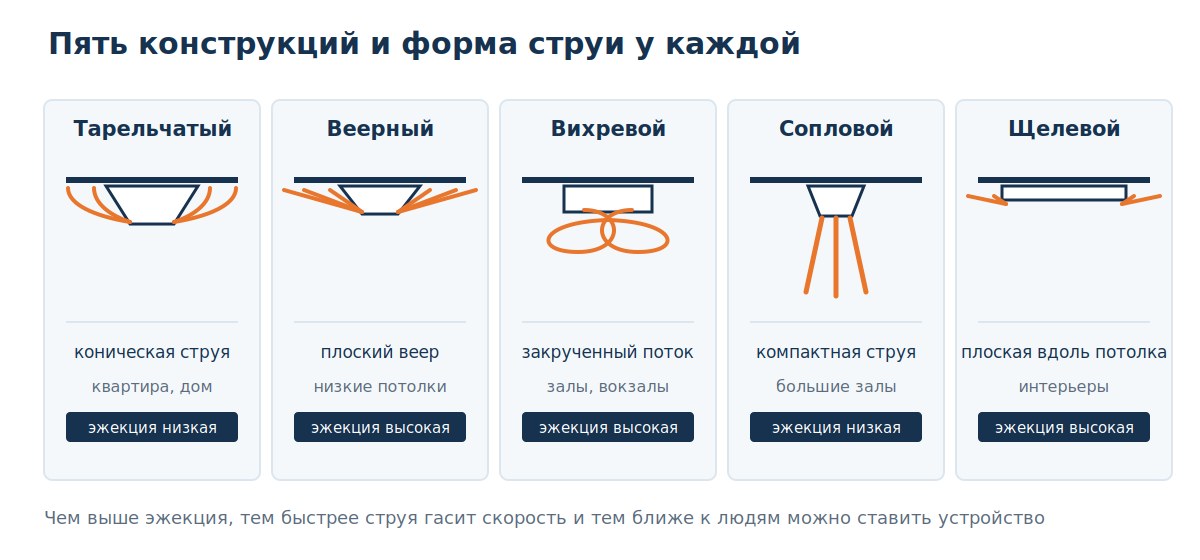

По конструкции

Здесь основное разнообразие, и от конструкции напрямую зависит форма струи.

Тарельчатые (анемостаты) дают коническую струю и держат квартирный диапазон расходов. Это простое надежное изделие, оно регулируется вручную и выпускается в типоразмерах 100-250 мм, а для жилья это основной рабочий вариант.

Веерные растекаются по потолку широким плоским веером. У «Арктос» это серия ДПУ-К: «конструкция состоит из прочного корпуса, подвижной веерной вставки и присоединительного патрубка», типоразмеры те же 100, 125, 160, 200, 250 мм. Веерная струя лучше настилается, поэтому такие берут при низких потолках.

Вихревые закручивают поток и за счет этого гасят скорость быстрее всех. Производитель формулирует так: «Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции». Область применения указана точно, это места, где «требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха ∆t0 ≥ 5 °C». То есть это производственные помещения, концертные залы, вокзалы и аэропорты. Стандартные размеры составляют 300×300, 450×450 и 595×595 мм, а ассортимент собран в категории вихревых диффузоров.

Сопловые бьют компактной струей на десятки метров. Паспортное назначение: «подача приточного воздуха на значительные расстояния». Ставят в спортивные и торговые залы, вокзалы, аэропорты, цеха, где воздух надо добросить от стены до центра зала. Для квартиры это заведомо избыточное решение, но если работаете с большим объемом, смотрите сопловые диффузоры.

Щелевые и линейные формируют плоскую струю вдоль потолка. Про них отдельный разговор ниже, потому что именно их чаще всего спрашивают под натяжные потолки.

Перфорированные и панельные раздают воздух через мелкие отверстия по всей площади панели. Струя получается самой мягкой из всех, поэтому их применяют в чистых помещениях и там, где люди сидят прямо под воздухораспределителем.

По материалу

Материалов три, пластик, сталь с полимерным покрытием и нержавейка. У пластика есть паспортное ограничение, которое стоит знать. Пластиковые диффузоры «Арктос» сделаны из полипропилена, который «выдерживает температуру до +70 °С, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется». Металлические изготавливают из стали с порошковым покрытием, стандартный цвет белый RAL 9016, под заказ красят в любой RAL.

Отсюда вытекает практическое ограничение, хотя никакая норма не запрещает ставить пластик на кухне, и утверждения в интернете про «запрет пластика над плитой» проверку не проходят. Но заявленные производителем +70 °C работают как реальная граница, и в тракте, куда может пойти горячий воздух от плиты без разбавления, пластиковая тарелка со временем поведет. На общеобменной вытяжке кухни пластик работает нормально, над самой плитой лучше поставить металл, а полный ассортимент лежит в категории диффузоров.

Потолочные диффузоры: круглые, квадратные и 600х600

Потолочные закрывают большую часть задач, поэтому смотрим на них подробнее.

Круглый тарельчатый остается базовым рабочим вариантом для квартиры и дома. Типоразмеры по диаметру присоединительного патрубка, который монтажники называют шеей: 100, 125, 160, 200, 250 мм. Диаметр шеи должен совпадать с диаметром подводящего воздуховода, поэтому подбирают их всегда вместе. Какие вообще бывают типоразмеры каналов и как из них выбрать, собрано в справочнике по размерам воздуховодов. Готовые круглые изделия под потолок лежат в категории круглых потолочных диффузоров.

Размер квадратного диффузора 600х600 задан модулем подвесного потолка. Ячейка каркаса типа «Армстронг» имеет размер 600×600 мм, а плиты и встраиваемое оборудование делают на 5 мм меньше, то есть 595×595 мм: зазор нужен под Т-профиль каркаса. Поэтому в каталогах вы увидите «595×595», а в разговоре с прорабом услышите «шестьсот на шестьсот». Изделие здесь одно, и ставится оно вместо одной плиты потолка, а значит никаких вырезов делать не нужно, и в этом его главное удобство при монтаже в офисах.

Пластик или сталь для потолка выбирают по трем соображениям. Пластик легче, дешевле и не ржавеет во влажных помещениях, поэтому в санузлах он вне конкуренции. Сталь жестче, не желтеет со временем и красится в цвет потолка, поэтому в жилых комнатах и на дизайнерских объектах берут металл. И наконец, у стали выше температурный предел, что важно только на кухонных и технических вытяжках.

Щелевые и теневые диффузоры для натяжного потолка

Это отдельный класс, вокруг которого больше всего вопросов. Щелевой (линейный) диффузор — это длинная узкая щель, один или несколько параллельных рядов, из которой воздух выходит плоской струей вдоль потолка. Внутри щели стоят поворотные лопатки, которыми задают направление струи. Пример такой линии в каталоге дают решетки АДЛ, у которых помимо самой решетки есть отдельное исполнение в виде диффузора.

Главное достоинство щелевого диффузора в том, что его почти не видно. Полоса шириной 15-20 мм читается как архитектурный шов. Отсюда и спрос на них в интерьерах с натяжными и гипсокартонными потолками, где заказчик не хочет видеть на потолке ни одной круглой тарелки.

Теневой профиль устроен по тому же принципу, но щель уходит в глубину и подсвечивается тенью, за счет чего линия выглядит еще тоньше. Скрытый монтаж означает, что корпус целиком спрятан в запотолочном пространстве, а наружу выходит только рабочая щель. Тот же принцип применяют и для вентиляционных решеток, где рамку прячут заподлицо с отделкой под покраску, плитку или ГКЛ.

Щелевой диффузор дороже тарельчатого в несколько раз, требует точной установки по уровню (перекос в два миллиметра на метровой полосе виден невооруженным глазом), и чистить его сложнее, потому что пыль оседает на лопатках внутри щели, а достать их можно не на каждой модели. Взамен получаете равномерную раздачу по всей длине помещения и чистый потолок.

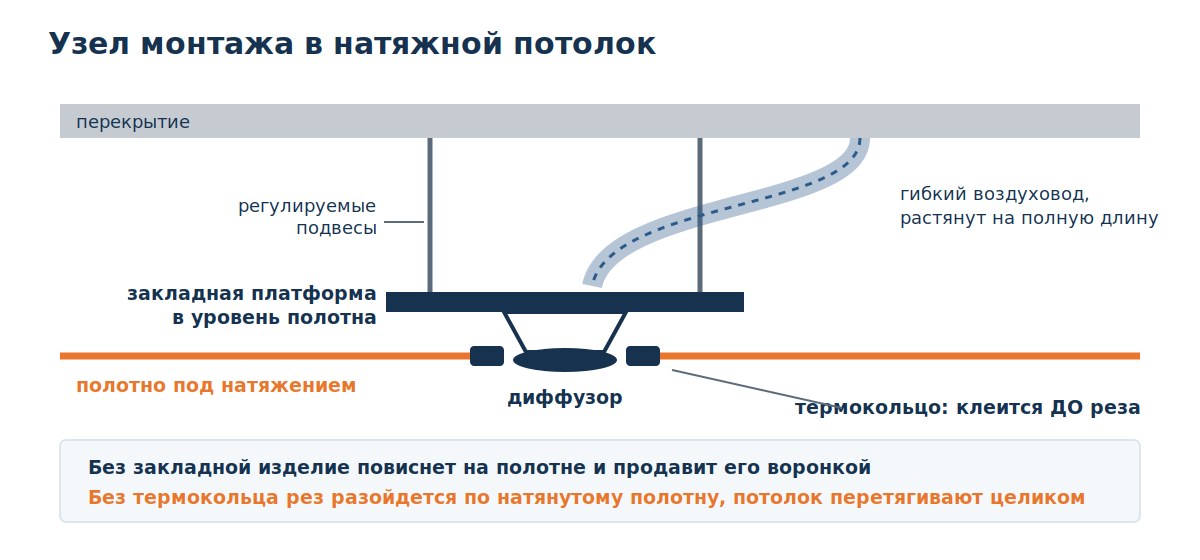

С натяжным потолком есть важная особенность монтажа, из-за которой половина проблем и возникает. Полотно натяжного потолка нельзя просто прорезать под диффузор. Оно находится под натяжением, и любой рез без подготовки пойдет дальше сам по себе. Нужны две вещи: жесткая закладная и термокольцо.

Закладная платформа — это жесткое основание на подвесах, выставленное точно в уровень будущего полотна, и к ней крепится корпус диффузора. Инструкция производителя формулирует это так: «Саморезами устанавливаем корпус на подвесах по уровню будущего потолка». Если закладной нет, вес изделия и подводящей гофры повиснет на полотне, и оно провиснет вокруг диффузора воронкой.

Термокольцо — это протекторное кольцо из термостойкого пластика, которое приклеивают к натянутому полотну и уже внутри него режут отверстие. Работает оно просто: «ограничивая и укрепляя участок, который требуется вырезать», и предотвращает «расползание материала под действием натяжения». Без кольца рез поползет по полотну, и потолок придется перетягивать целиком. Порядок операций у монтажников натяжных потолков стандартный, и состоит он в том, что сначала клеят кольцо, а потом режут внутри него.

Как подобрать диффузор под расход воздуха

Это самый частый вопрос и самое слабое место всех статей на эту тему. Обычно советуют «брать по диаметру воздуховода» или «считать по скорости 1,5-3 м/с». Первое неверно, а второе требует отдельного разговора, который будет ниже.

Правильный порядок состоит из трех шагов, и каждый следующий опирается на предыдущий.

Сначала считаем воздухообмен помещения , и для жилой комнаты норма составляет 3 м³/ч на квадратный метр площади, для кухни с электроплитой 60 м³/ч, с газовой 100 м³/ч, для ванной 25 м³/ч, для совмещенного санузла 50 м³/ч (СП 54.13330). Подробная методика с формулами и калькулятором есть в статье про расчет вентиляции.

Затем делим расход на число точек подачи , ведь одна комната может обслуживаться одним диффузором, а вытянутая гостиная потребует двух или трех.

Наконец, по расходу на одну точку выбираем типоразмер. И вот тут выясняется, что у диффузора нет одного «расхода».

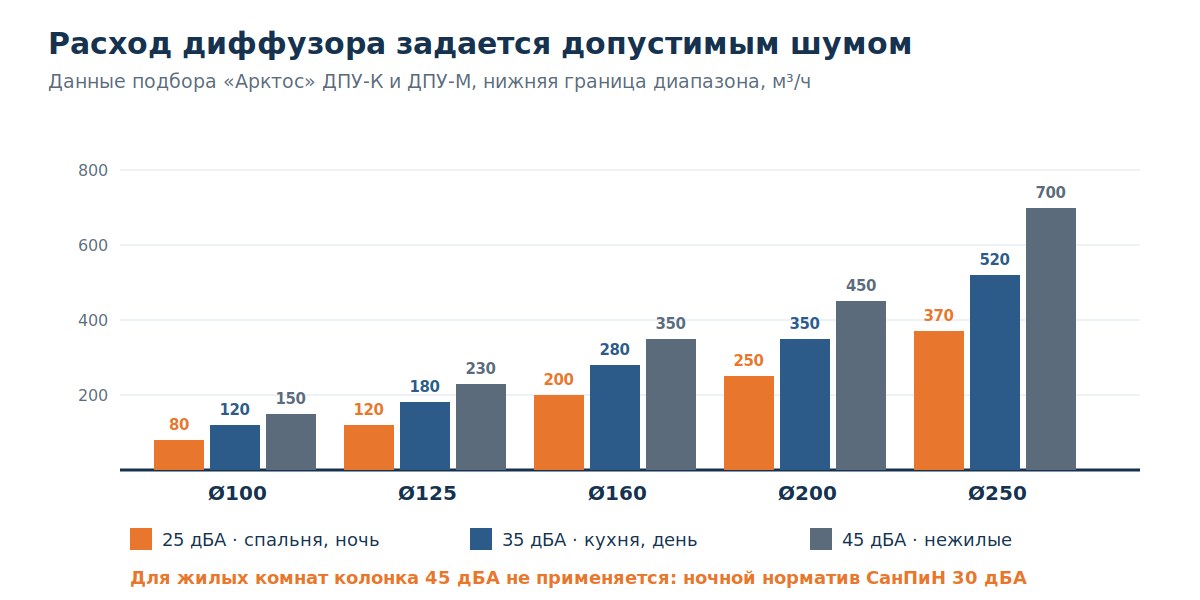

Расход диффузора задается допустимым шумом

Один типоразмер пропускает разное количество воздуха в зависимости от того, какой шум вы готовы терпеть. Возьмем заводскую таблицу подбора диффузоров ДПУ-К «Арктос» для типоразмера Ø100 мм: 80 м³/ч при уровне шума менее 20 дБА, 100 м³/ч при 25 дБА, 150 м³/ч при 35 дБА и 210 м³/ч при 45 дБА. Один корпус, разброс пропускной способности в два с половиной раза.

Отсюда вытекает, какую колонку таблицы брать, ведь СанПиН 1.2.3685-21, таблица 5.35, пункт 5, для жилых комнат квартир устанавливает эквивалентный уровень звука 40 дБА с 7 до 23 часов и 30 дБА с 23 до 7 часов. Ночной норматив 30 дБА означает, что для спальни надо брать колонку 25 дБА, оставив запас, ведь диффузор в комнате не единственный источник шума. Колонка 45 дБА для жилых помещений не годится вообще, это уровень для технических и производственных помещений.

Ниже сводная таблица подбора по данным «Арктос» для серий ДПУ-К и ДПУ-М. Диапазон в ячейках отражает разброс между сериями и положениями подвижной вставки.

Таблица построена по данным одного производителя, поэтому цифры в ней ориентировочные. Даже внутри одного завода разброс заметный, ведь при 25 дБА типоразмер 250 мм серии ДПУ-К дает 500 м³/ч, а серии ДПУ-М в другом положении вставки только 370 м³/ч, то есть на 35% меньше. Так что таблица выше годится для прикидки и выбора типоразмера, а точные цифры всегда берите из паспорта конкретной модели.

Миф про «1,5-3 м/с в живом сечении»

Вторую цифру переписывают друг у друга все статьи о воздухораспределителях. Норматива, устанавливающего скорость 1,5-3 м/с в живом сечении диффузора, не существует. Отраслевые источники называют подбор по фиксированной скорости «общепринятой практикой», причем «само значение скорости выбирается, как правило, интуитивно, на основании опыта проектировщика».

Заводские данные этой практике противоречат, и это легко проверить расчетом. Если расход 100 м³/ч поделить на 3600 секунд и на живое сечение 0,007 м², получится 3,97 м/с при уровне шума 25 дБА. При 35 дБА выходит уже около 6 м/с, и это нормальные рабочие режимы.

Причина в том, что шум задается скоростью вместе с геометрией изделия. Заводская таблица на удаление воздуха показывает это прямо, ведь у диффузора Ø100 уровню 25 дБА соответствует скорость 4,1 м/с, а у Ø250 те же 25 дБА достигаются уже при 2,4 м/с. Чем меньше диффузор, тем более высокую скорость он допускает при том же шуме. Единого числа «1,5-3 м/с» быть не может.

Поэтому скорость считать не нужно, достаточно смотреть паспортный расход при нужном уровне шума. А если в паспорте изделия нет акустических характеристик, это плохой признак. Кстати, для воздуховодов ситуация обратная, там скорость как раз и служит критерием подбора, и таблицы допустимых скоростей приведены в статье про расчет воздуховодов.

Сколько диффузоров нужно на помещение

Геометрия тоже накладывает ограничение, хотя в квартирах оно срабатывает редко. Правило Systemair: «Максимальные размеры каждой зоны составляют 1,5 х длину помещения (А), если только это значение не превышает 3хН», где H обозначает высоту помещения. При потолке 2,7 м максимальный шаг между диффузорами получается 8,1 м, при потолке 3 м уже 9 м.

Второе правило оттуда же: у потолочных диффузоров «проникающая способность составляет половину глубины помещения», тогда как у настенных она равна полной глубине. То есть потолочный добивает вдвое ближе, и в вытянутой комнате одного будет мало независимо от расхода.

Есть и связка с нормативом, ведь дальнобойность в каталогах считают до скорости 0,2 м/с, а скорость обратного потока составляет примерно 70% от скорости струи: «диффузор, подающий струю с конечной скоростью 0,2 м/сек, вызовет скорость воздуха в обратном потоке 0,14 м/сек». Это ровно укладывается в оптимальные 0,15 м/с по ГОСТ 30494-2011. Оговорка в том, что у Systemair эта выкладка дана для настенной подачи, а для потолочной картина сложнее, но логика подбора та же.

Пример расчета

Возьмем кухню-гостиную 24 м² с потолком 2,7 м и механическим притоком от установки в коридоре.

Норма 3 м³/ч на квадратный метр дает 72 м³/ч, округляем до 75. Комната вытянутая, 6 метров в длину, поэтому ставим две точки подачи, одну над зоной кухни и вторую над диваном, и на каждую приходится примерно 38 м³/ч.

Смотрим в таблицу и видим, что даже минимальный типоразмер 100 мм при 25 дБА дает 80 м³/ч, то есть вдвое больше нужного. Значит, берем Ø100 и прикрываем тарелку при балансировке, получая запас по шуму, ведь на неполном расходе изделие будет работать тише паспортных 25 дБА. Шаг между точками около 3 метров, что заметно меньше предельных 8,1 м по правилу 3H, так что геометрия нас не ограничивает.

Ø160 «с запасом» мы брать не стали, потому что слишком большой диффузор на малом расходе не дает нужной начальной скорости и струя не разгоняется, не настилается на потолок и просто вываливается вниз холодным пятном. Запас по расходу в вентиляции устроен иначе, чем запас по мощности в электрике.

Монтаж диффузора и анемостата

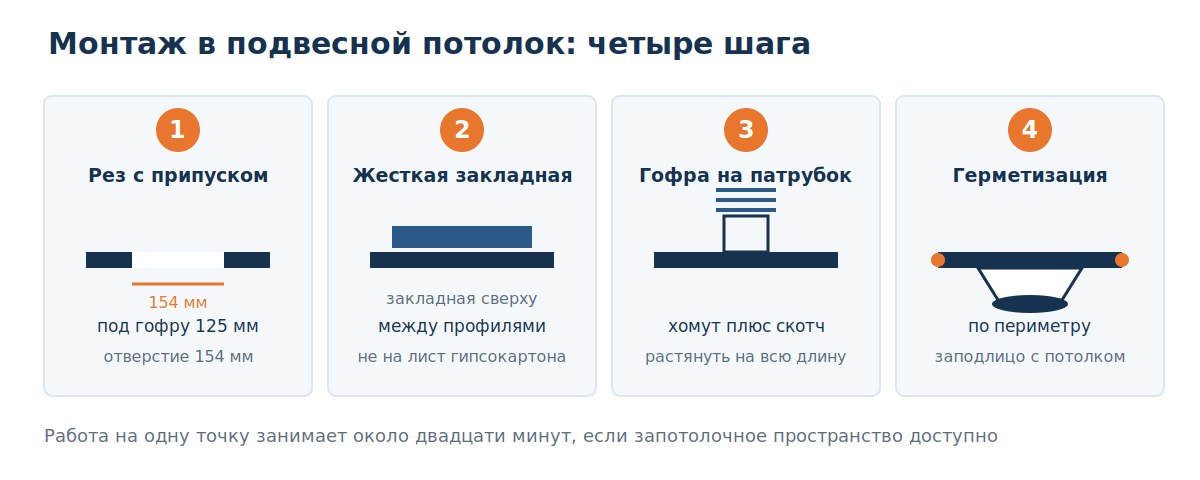

Типовых узла три: подвесной потолок из гипсокартона, кассетный потолок «Армстронг» и натяжной. Кассетный самый простой, потому что диффузор 595×595 там просто ложится вместо плиты, а натяжной разобран выше. Остается гипсокартон, и на нем покажем порядок. Если на выходе канала стоит решетка, узел собирают иначе, и порядок для него описан в статье про монтаж вентиляционных решеток.

Сначала размечаем и режем отверстие с припуском , причем делают его заметно больше диаметра шеи. Инструкция производителя для гофры D125 предписывает: «Прорезаем отверстие диаметром 154 мм». Логика простая, ведь в отверстие проходит патрубок вместе с хомутом и натянутой на него гофрой, плюс нужен допуск на неточность разметки. Под анемостат 100 мм берут коронку 125-132 мм, под 125 мм коронку 160 мм.

Затем ставим жесткую закладную. Диффузор нельзя вешать на лист гипсокартона, потому что со временем крепеж разбивает гипс, и изделие провисает. Нужен либо жесткий вентиляционный короб, либо закладная из бруска или профиля между несущими профилями каркаса. Крепят к ней саморезами или заклепками, а лицевая часть при этом должна совпадать с плоскостью потолка, не утапливаясь и не выступая.

Потом подводим гибкий воздуховод. Гофру надевают на патрубок корпуса и фиксируют: «одеть гофру (диаметр 125 мм) на корпус и зафиксировать алюминиевым скотчем». Надежнее ставить металлический хомут, а поверх проклеивать алюминиевым скотчем. Готовые гибкие воздуховоды под все ходовые диаметры лежат в категории гибких воздуховодов, а общие правила прокладки трассы разобраны в материале про монтаж воздуховодов.

После этого герметизируем периметр. По контуру посадочного места наносят герметик, иначе через запотолочное пространство пойдет подсос, и на притоке вы будете подавать в комнату пыльный воздух из-под потолка, а на вытяжке тянуть его же вместо воздуха из помещения.

В конце соблюдаем расстояния при размещении. Производитель дает два ориентира: устройства «монтируются на расстоянии от 20 см от углов помещения» и нужно «соблюдать промежуток не менее одного метра до зоны местонахождения людей». Первое связано с тем, что в углу настилающаяся струя рвется и срывается вниз. Второе про сквозняк, ведь метр по горизонтали дает струе разогнаться вдоль потолка.

Из инструмента понадобится немного: перфоратор с коронкой нужного диаметра, шуруповерт, нож, уровень, хомуты, алюминиевый скотч и герметик. Работа на одну точку занимает у монтажника минут двадцать, если запотолочное пространство доступно.

Регулировка и балансировка системы

Смонтированная система редко выдает проектные расходы сразу. Ближние к вентилятору точки забирают больше воздуха, дальние недополучают, и лечится это балансировкой.

Физика регулировки простая, ведь при вращении тарелки анемостата вы двигаете ее вдоль оси и меняете зазор между диском и корпусом. Меняется живое сечение, растет или падает аэродинамическое сопротивление изделия, вслед за ним перераспределяется расход по всей сети. Крайнее положение перекрывает поток полностью, и диффузор работает как запорный клапан, а после настройки положение обязательно фиксируют контргайками.

Настраивать точки по одной и по кругу бессмысленно, потому что каждая правка меняет расходы на всех остальных. ГОСТ 34060-2017 задает метод последовательного приближения: сначала добиваются «предварительного (приближенного) соответствия заданному отношению расходов по ответвлениям воздуховодов, а затем приближенного регулирования по отдельным отверстиям каждого ответвления». То есть сначала грубо разводят воздух по веткам, потом внутри каждой ветки по точкам, потом проверяют и корректируют, причем обычно нужно два-три круга.

Наладчики при этом начинают с самых удаленных от вентилятора ответвлений, потому что там запас по давлению минимальный, и если дальнюю точку не вывести на расход первой, потом это будет уже невозможно.

Расход измеряют анемометром, и тот же ГОСТ 34060-2017 прямо говорит, что «Скорость воздуха в воздуховодах, каналах, проемах или воздушных потоках следует измерять механическими анемометрами (ГОСТ 6376)», в работе чаще применяют электронные термоанемометры. Приемочный допуск по этому же стандарту: «допускается отклонение показателей по расходу воздуха ±10% от расходов, предусмотренных ПД».

Типовая жалоба «в дальней комнате не тянет» чаще всего лечится балансировкой. Прикрыли тарелки на ближних точках, дальняя получила свое. Если после балансировки расхода все равно не хватает, тогда уже смотрят на сеть, то есть на сечение воздуховодов, длину трассы и состояние гофры. Расстановку воздухораспределителей и увязку веток считают заранее, на стадии проекта, и этому посвящена статья про проектирование вентиляции.

Обслуживание: чистка и борьба с шумом

Обслуживание сводится к мойке, и тут есть одна ловушка. Перед снятием тарелки поставьте метку, иначе после мойки собьете настройку. Диск накручен на шпильку, и достаточно провернуть его на пару оборотов при обратной установке, чтобы расход ушел. Простой карандашной риски на шпильке или подсчета оборотов достаточно.

Периодичность зависит от помещения, ведь в жилых комнатах пыль на лопатках заметно оседает за полгода, на кухне жировой налет копится в несколько раз быстрее, поэтому там стоит мыть раз в два месяца. Моют теплой водой с обычным моющим средством, без абразивов, потому что они царапают порошковое покрытие, и на шероховатой поверхности грязь потом липнет еще охотнее.

Нормативной периодичности чистки самих воздухораспределителей в квартирах не существует, и статьи, которые ссылаются на некие «нормы чистки», обычно ничего конкретного не приводят. Что действительно закреплено, так это проверка вентканалов. Постановление Правительства РФ от 03.04.2013 № 290, пункт 15(1), требует проверять состояние и наличие тяги вентиляционных каналов «не реже 3 раз в год», и очистку выполнять при выявленном отсутствии тяги, и это зона ответственности управляющей компании.

Со свистом и гулом разбираются по трем причинам, в порядке частоты. Первая причина в слишком сильно прикрытой тарелке, и воздух проходит через узкую щель на высокой скорости. Приоткрываете и добираете расход в другом месте. Вторая причина в том, что типоразмер мал для нужного расхода, и тогда, судя по таблице выше, вы работаете в колонке 45 дБА вместо 25, и лечится это только заменой на больший диаметр. Третья причина в смятой гофре перед диффузором, о ней подробнее в следующем разделе.

Пять ошибок при выборе и монтаже

Подбор по диаметру отверстия встречается чаще остальных ошибок. В потолке уже есть отверстие 125 мм, значит покупаем анемостат 125 мм. При этом реальный расход может требовать 100 мм или 160 мм, и в первом случае вы получите вялую струю без настилания, во втором свист.

Пластиковая тарелка в горячем тракте ненадежна, ведь паспортный предел полипропилена +70 °C не выдумка маркетологов. На общеобменной вытяжке кухни пластик живет нормально, а вот там, где идет неразбавленный горячий воздух, со временем поведет.

Приточный диффузор вплотную к стене или в углу портит настил, ведь настилающаяся струя рвется о стену и срывается вниз, и вместо мягкого растекания по потолку вы получаете холодный поток в углу комнаты. Производитель прямо рекомендует отступать от углов не менее 20 см.

Смятую гофру перед диффузором недооценивают сильнее всех, и по ней есть точные данные. Исследование Lawrence Berkeley National Laboratory для ASHRAE показало, что умеренное сжатие гибкого воздуховода, типичное для реального монтажа, увеличивает потерю давления в четыре раза, а более сильное сжатие почти в десять раз. Под умеренным там понимают сжатие около 15% от полной длины, под сильным около 30%. Причина физическая, ведь сминается внутренний рукав, падает эффективное сечение и растет шероховатость стенки. Отдельный вывод того же исследования отрезвляет, ведь сжатый воздуховод может иметь большее сопротивление на метр, чем полностью растянутый воздуховод меньшего диаметра. То есть гофру Ø125, уложенную гармошкой, лучше заменить на аккуратно растянутую Ø100.

Монтаж в натяжной потолок без закладной и термокольца обходится дорого, ведь стоимость этих двух элементов измеряется сотнями рублей, а стоимость перетяжки полотна десятками тысяч.

Частые вопросы

Чем анемостат отличается от диффузора? Практически ничем, ведь под анемостатом понимают потолочный тарельчатый диффузор с подвижным диском. В действующих нормативах (ГОСТ 22270-2018, ГОСТ 32548-2023) слова «анемостат» нет вообще, есть только «воздухораспределитель», а «диффузор» встречается как типовой пример устройства. На рынке анемостатом обычно называют круглое изделие Ø100-200 мм для квартир, а диффузором все остальное.

Что такое приточный диффузор и чем он отличается от вытяжного? Приточный подает воздух в помещение и рассчитан на формирование струи с нужной дальнобойностью, вытяжной удаляет воздух, и струи у него нет вообще. Производители выпускают отдельные приточные и вытяжные серии, но многие модели универсальны, например диффузоры ДПУ-С по паспорту «предназначены для подачи и удаления воздуха». На вытяжке один корпус пропускает больше воздуха при том же уровне шума.

Что такое теневой диффузор? Это щелевой диффузор, у которого рабочая щель уходит вглубь и затеняется, за счет чего на потолке видна только тонкая темная линия. Применяют в интерьерах, где вентиляционные изделия не должны бросаться в глаза.

Можно ли поставить диффузор вместо решетки на общедомовой вентканал в квартире? Технически можно, потому что изделия совместимы по диаметру, но смысла в этом мало, ведь в домах со старой вытяжкой на естественной тяге напор создается только разницей давления, а диффузор с регулируемой тарелкой имеет более высокое сопротивление, чем простая решетка, и прикрытая тарелка это сопротивление еще увеличивает. Если тяга и так слабая, ухудшить ее легко, поэтому для вентканала берите решетку, а тягу в самом канале усиливает дефлектор на выходе канала.

Какой диффузор нужен для натяжного потолка? Подойдет любой, важен узел монтажа, и в нем обязательны жесткая закладная на подвесах, выставленная в уровень полотна, и термокольцо, приклеенное до реза отверстия. Из эстетических соображений под натяжные потолки чаще берут щелевые и теневые модели, но обычный тарельчатый анемостат ставится туда же и стоит в несколько раз дешевле.

Сколько стоит установка потолочного диффузора? Сама работа несложная: разметка, отверстие, закладная, подключение гофры, герметизация, около двадцати минут на точку при доступном запотолочном пространстве. Основная стоимость обычно приходится на подводку воздуховода до него. Монтаж в натяжной потолок дороже за счет закладной и работы с полотном.

Можно ли красить диффузор? Стальные красят, ведь они и с завода идут с порошковым покрытием стандартного белого RAL 9016, а под заказ производитель окрашивает в любой цвет по RAL, и заводская окраска долговечнее самодельной. Пластиковые перекрашивать смысла мало, краска на полипропилене держится плохо.

Что в итоге

Диффузор решает ровно одну задачу: превратить струю со скоростью несколько метров в секунду в движение воздуха, которого человек не замечает. Конструкция, материал и форма производны от нее.

Три вещи, которые стоит забрать из статьи. Подбирайте по расходу и допустимому шуму: для спальни это колонка 25 дБА, для кухни 35 дБА. Не верьте цифре «1,5-3 м/с в живом сечении», потому что норматива за ней нет и заводские данные ей противоречат. И не экономьте на узле монтажа, ведь жесткая закладная, растянутая гофра и герметичный периметр стоят копейки, а без них не поможет никакой диффузор.
