Решетки скрытого монтажа: как выбрать и смонтировать под покраску, плитку, ГКЛ или натяжной потолок

Решетку скрытого монтажа нельзя поставить в последний день ремонта. Ее рама уходит под штукатурку, плитку или гипсокартон, и если про вентиляцию вспомнили после того, как маляры закончили работу, остается только накладная модель. С накладной все просто: не понравилось, открутил и заменил. Со скрытой решеткой ошибка на этапе черновых работ означает переделку отделки.

Разбираемся, чем скрытый монтаж отличается от обычного, какая конструкция подойдет под покраску, плитку, гипсокартон и натяжной потолок, и какие размеры узла закладывать заранее.

Что такое решетка скрытого монтажа и чем она отличается от накладной

Щелевая решетка скрытого монтажа встраивается в потолок или стену: после финишной отделки видна только тонкая линейная щель, а основная часть конструкции остается внутри. У накладной решетки логика обратная: она ставится поверх готовой отделки (обоев, плитки, покраски) и слегка выступает над плоскостью стены. Общий обзор всех типов решеток, включая накладные, мы разбирали в статье «Виды вентиляционных решеток», здесь фокусируемся только на скрытом монтаже.

Разница между ними в первую очередь в моменте монтажа. Накладную решетку можно поставить в самом конце ремонта, когда стены и потолок уже готовы. Скрытую монтируют до малярных работ: раму жестко фиксируют в слой шпатлевки или в лист гипсокартона еще на черновом этапе. После этого рама уходит под отделку и внешне уже не читается как отдельная деталь: остается только щель.

У скрытых решеток есть два подтипа, и их стоит различать. Одни безрамочные: рамки не видно вообще, наружу выходит только щель. Другие сделаны с рамкой, которая после отделки остается на виду тонкой полоской по периметру, обычно шириной около 15 мм. Оба варианта решают одну задачу: скрыть вентиляционное устройство в интерьере, но выглядят на готовой стене по-разному, и это стоит уточнять у продавца при выборе модели.

Решетку выгодно подбирать одновременно с проектированием потолка или стены, тогда размеры, глубина ниши и способ монтажа согласуются заранее, а не подгоняются постфактум под уже готовый проем.

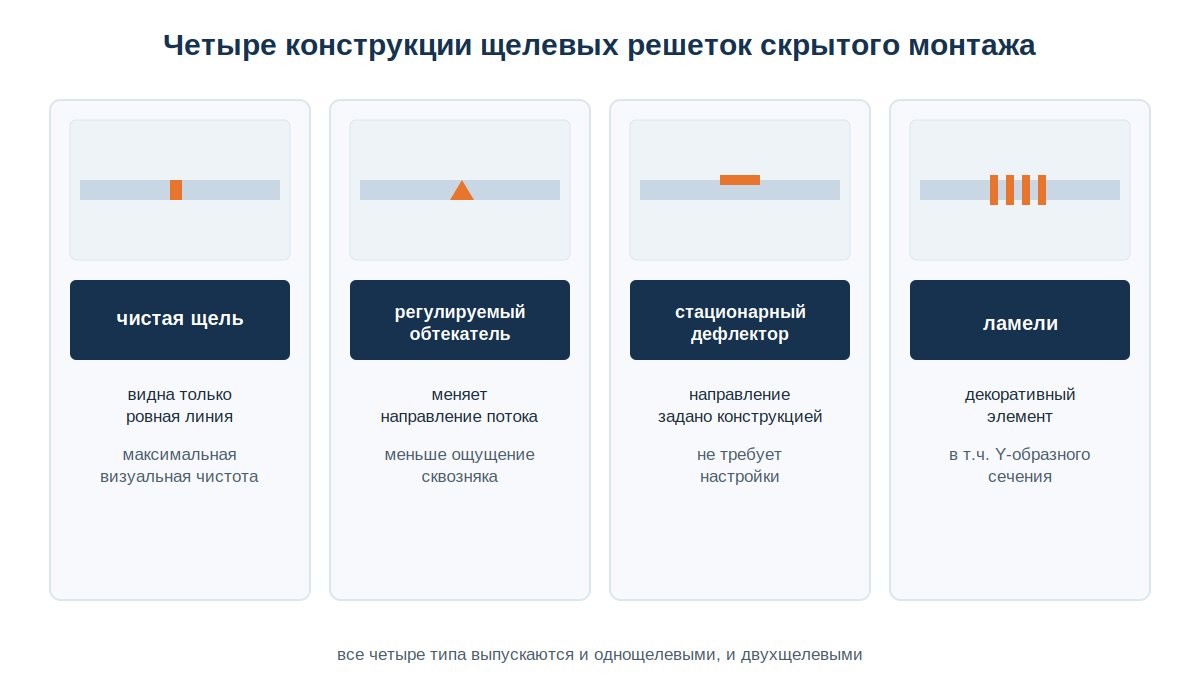

Виды щелевых решеток скрытого монтажа по конструкции

По конструкции щели производители делят щелевые решетки скрытого монтажа на четыре типа: с чистой щелью, с регулируемым обтекателем, со стационарным дефлектором и с декоративными ламелями.

Классическая чистая щель — это самый минималистичный вариант: в ней не видно ничего, кроме ровной вентиляционной линии, и такие модели берут там, где важна визуальная чистота поверхности. У решеток с регулируемым обтекателем можно настраивать направление воздушного потока, чтобы уменьшить ощущение сквозняка или увеличить дальнобойность струи. Дефлектор задает направление потока конструктивно и настройки не требует: практичное решение для типовых помещений.

Отдельную категорию составляют модели с продольными ламелями внутри щели, включая ламели Y-образного сечения, которые дают более рассеянный поток. Решетки также делятся на однощелевые и двухщелевые, и двухщелевая модель пропускает больше воздуха при том же минималистичном виде, что удобно для помещений с повышенным нормативным воздухообменом. По типу монтажа их делят на модели под натяжной потолок и модели под шпатлевку, то есть под гипсокартон или штукатурку: эта классификация задает, какой раздел статьи ниже относится к вашему случаю.

Часть безрамочных решеток дополнительно комплектуется фильтром: это полезно там, где вместе с вентиляцией нужна защита от пыли. Наши щелевые решетки и дизайнерские модели покрывают большинство этих конструкций.

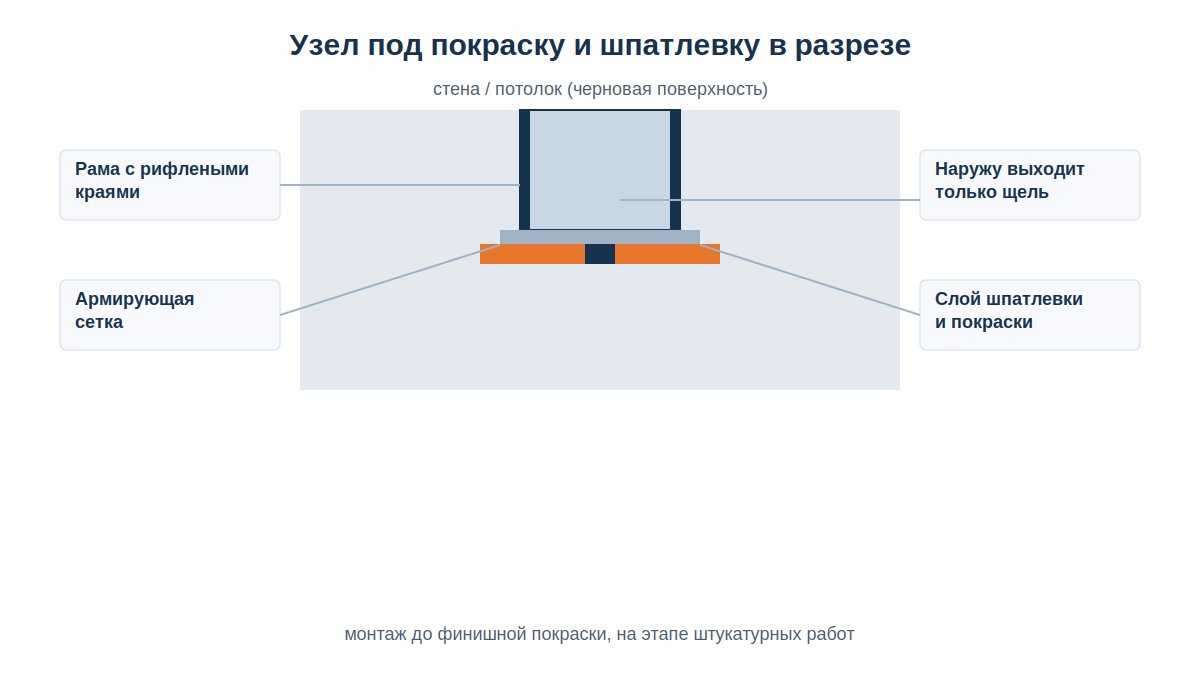

Монтаж под покраску и шпатлевку

Для монтажа под покраску и шпатлевку решетку делают с рамой особой формы: в характеристиках такой тип монтажа прямо обозначают как «встраиваемый в стену, под штукатурку». Рама получает рифленые края и увеличенную полку, у отдельных моделей до 2,6 мм: это нужно, чтобы штукатурный слой держался на рифлении, а не отслаивался со временем.

Рама здесь и есть часть будущей отделки, а не деталь под ней. Монтажники укладывают по рифленому краю армирующую сетку, а затем закрывают ее финишным слоем шпатлевки заподлицо с рамой. После высыхания и покраски на поверхности не остается ни выступа, ни видимого шва, только узкая линия щели. Типоразмерный ряд у некоторых моделей идет по длине от 300 до 2000 мм, по высоте от 75 до 300 мм, так что решетку можно подобрать почти под любой простенок.

Практичный бонус проявляется не сразу, а при следующем ремонте: у безрамных моделей нет видимых элементов конструкции, поэтому обновить отделку можно просто перекраской поверхности, не демонтируя решетку. Наша «Невидимая линейная решетка скрытого монтажа» HID-1 сделана именно под этот сценарий: под финишную покраску или шпатлевку.

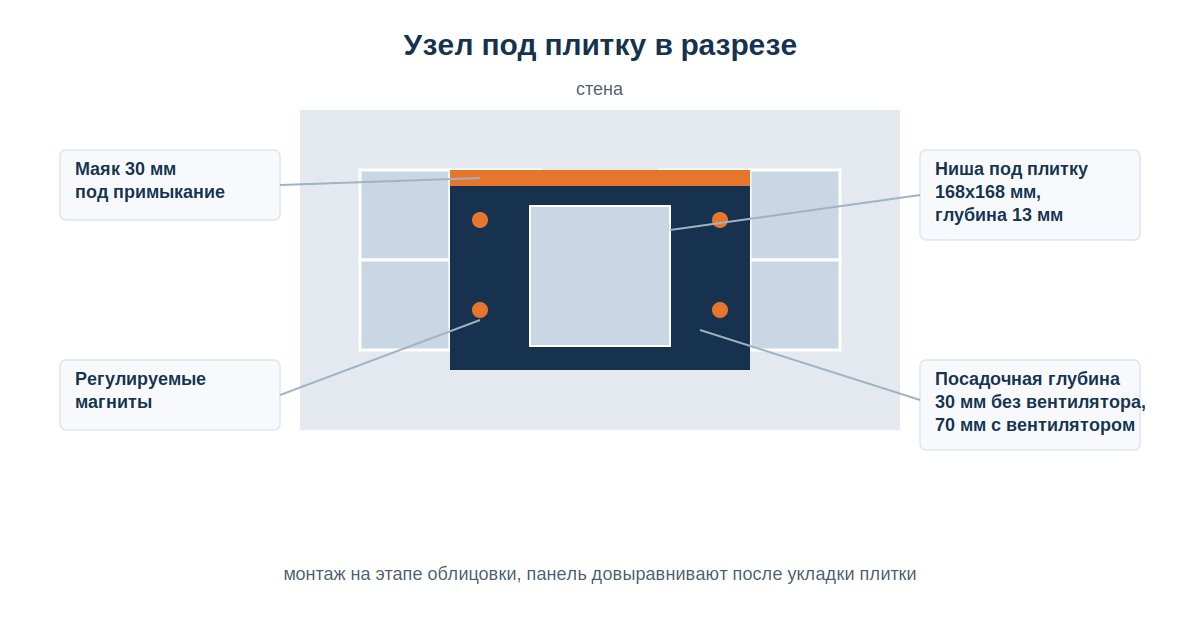

Монтаж под плитку и керамогранит

Монтаж под плитку особенно требователен по геометрии среди всех четырех сценариев: решетка должна встать вровень с рядом облицовочных плиток и не выпирать ни на миллиметр. Здесь работает связка из трех элементов: маяк, магниты и точная глубина ниши.

Маяк высотой около 30 мм задает уровень примыкания отделки к решетке, а регулируемые по высоте магниты выводят лицевую панель точно в один уровень со стеной уже после того, как плитка положена. Посадочная глубина зависит от исполнения: около 30 мм у решетки без вентилятора и около 70 мм у решетки со встроенным вентилятором, разница как раз в толщине корпуса вентилятора и обратного клапана. Отдельно нормируется зона под саму плитку: ниша под нее около 168×168 мм при глубине около 13 мм, и это значение задает предельную толщину плитки со слоем клея, которую еще можно уложить без подрезки.

Решетка изначально проектируется под несколько типов твердой облицовки. В спецификациях перечислены керамогранит, камень, дерево и зеркальные материалы, хотя в названии моделей чаще фигурирует слово «плитка». Вентиляционный зазор по периметру панели у разных моделей отличается, поэтому конкретное значение лучше уточнять по паспорту выбранной модели, а не ориентироваться на усредненную цифру.

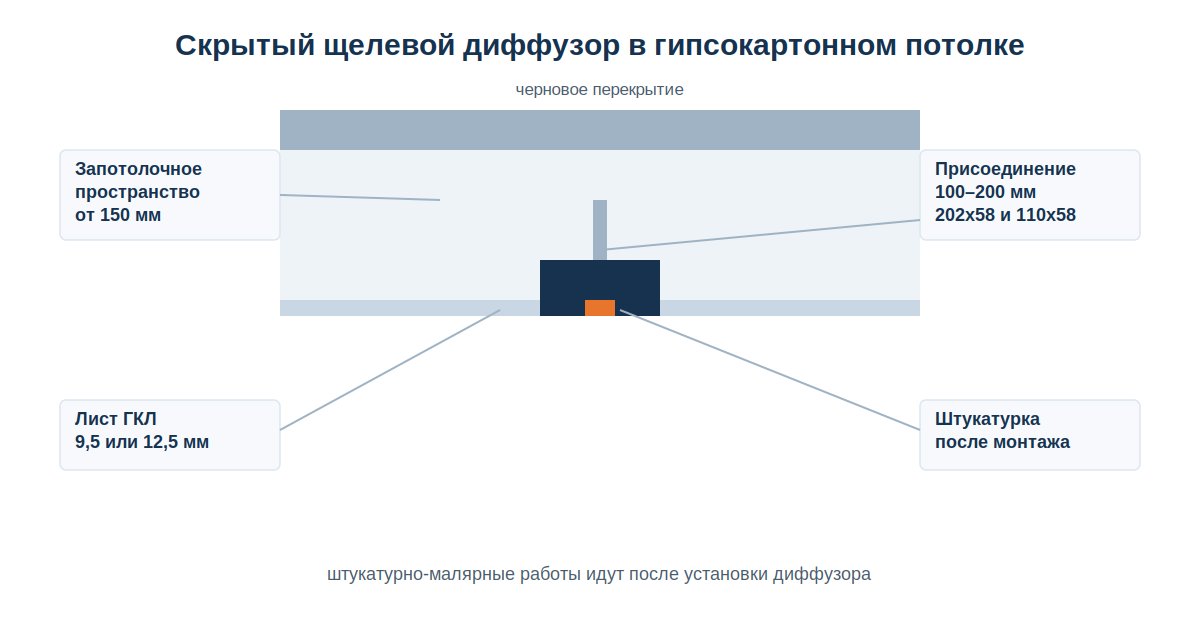

Монтаж в гипсокартон

Наш собственный скрытый щелевой диффузор HID-2 спроектирован конкретно под гипсокартонные конструкции. Выпуск под чистовую отделку рассчитан на стандартные листы ГКЛ толщиной 9,5 и 12,5 мм, а также на двойной слой: это популярное решение в санузлах и на кухнях, где нужна дополнительная огнестойкость подвесного потолка.

Минимальный запас запотолочного пространства для этой модели составляет 150 мм: именно столько нужно между черновым перекрытием и уровнем финишного потолка, чтобы корпус диффузора встал целиком. Присоединение к воздуховоду выполняется диаметрами 100, 125, 160 или 200 мм, а также к прямоугольным каналам сечением 202×58 и 110×58 мм и к системе BLAUFAST, то есть один диффузор подходит и к круглой, и к плоской разводке.

Монтаж в ГКЛ устроен так, что штукатурно-малярные работы идут после установки диффузора, а не до нее. Диффузор встраивается в подготовленный проем в подвесном потолке или в стеновой нише, и только затем по контуру рамки проходят штукатуркой и покраской. Корпус изготовлен из алюминиевого профиля с внутренней пластиной из перфорированной стали, а щель у модели одна, шириной от 10 до 90 мм, при длине изделия от 100 до 3000 мм.

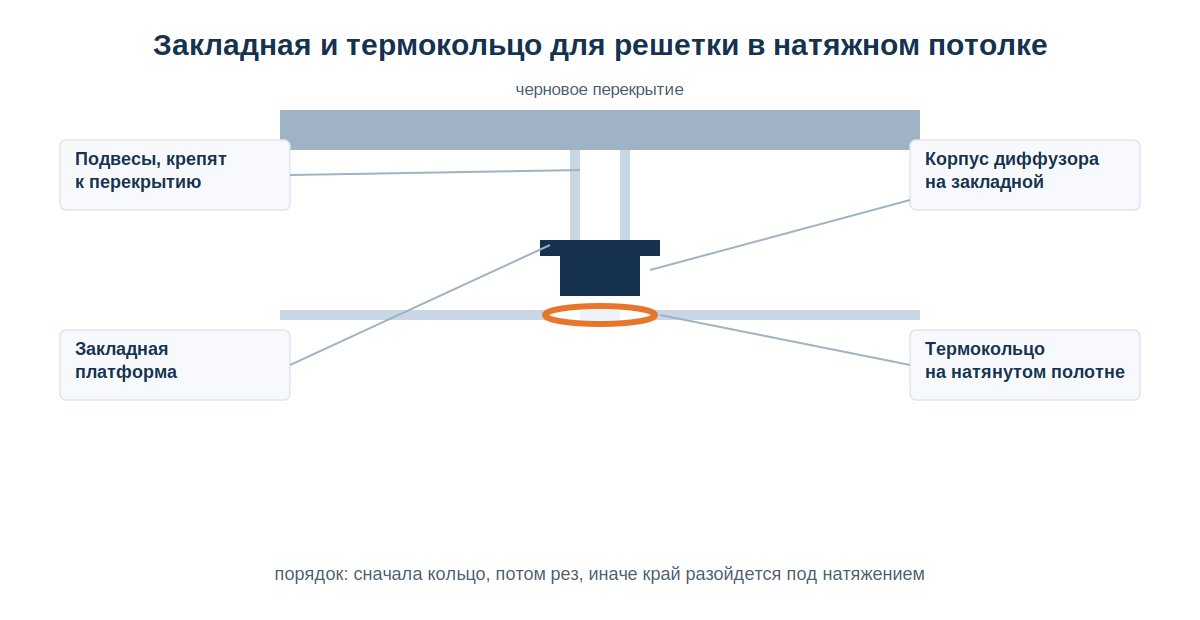

Монтаж в натяжной потолок

Натяжной потолок — это единственный сценарий, где решетку физически нельзя закрепить напрямую в отделочный материал: полотно находится под натяжением, и обычный рез без подготовки продолжится сам по себе. Здесь работают два элемента: закладная платформа и термокольцо, и их монтируют в разное время.

Закладную ставят раньше: жесткое основание на регулируемых подвесах крепится к перекрытию и выставляется точно в уровень будущего полотна еще до того, как бригада натяжных потолков приступит к работе. К закладной, а не к самому полотну, крепится корпус диффузора. Если закладной нет, вес изделия и подводящей гофры повисает на полотне, и оно провисает вокруг решетки воронкой. Термокольцо, протекторное кольцо из термостойкого пластика, приклеивают уже на натянутое полотно, и только внутри кольца режут отверстие. Порядок именно такой: сначала кольцо, потом рез, иначе край прорехи расползется под натяжением.

В результате корпус решетки целиком уходит в запотолочное пространство, а на виду остается только рабочая щель. Подробный разбор узла с закладной и термокольцом мы приводили в статье про диффузоры и анемостаты.

Таблица совместимости: отделка, глубина посадки, момент монтажа

У всех четырех сценариев разный узел и разная глубина, но общая логика одна и та же. Ниже собрана сводка по всем четырем в одной таблице, чтобы не листать разделы туда-обратно при подборе решетки под конкретный объект.

Общее правило по всем четырем сценариям одно: решетку скрытого монтажа планируют вместе с чистовой отделкой, а не после нее. Если конструкция потолка или стены уже готова, остается только накладная модель, о которой рассказываем ниже.

Решетки с вентилятором и без: что выбрать для ванной

Отдельного товара «решетка скрытого монтажа с вентилятором» на рынке не бывает: это всегда связка из решетки и вентилятора, встроенных в один блок. Блок из пластика или оцинкованной стали монтируется в стену на черновом этапе отделки, внутри находятся вентилятор, двигатель и обратный клапан, к блоку заранее подводится электропитание. Решение об установке привязано к отделке, поэтому его нужно принимать до начала облицовочных работ, а не когда плитка уже уложена.

По каталогам розничных продавцов диапазон характеристик у таких блоков широкий: производительность от 50 до 260 м³/ч, потребляемая мощность от 7 до 29 Вт, уровень шума от 25 до 45 дБ, диаметр 100, 125 или 150 мм, классы защиты от IP24 до IP45. Конкретная паспортная модель под плитку дает около 105 м³/ч при шуме около 29 дБ и мощности 13 Вт: это ориентир порядка величин, а не универсальная цифра для любой модели.

Норму воздухообмена для ванной задает не маркетинг, а свод правил. По таблице 7.1 СП 54.13330.2022 для ванной комнаты, душевой и совмещенного санузла требуется 50 м³/ч, для отдельной уборной или постирочной 25 м³/ч. Рекламные ориентиры вроде «90–100 кубов для маленькой ванной» независимо не подтверждаются и заметно превышают норму. При выборе модели отталкивайтесь от расчета по СП, а запас закладывайте осознанно.

Часть моделей оснащается гигростатом, датчиком влажности, который включает вентилятор при повышении влажности и выключает при высыхании воздуха. Обратный клапан в таких блоках работает как барьер от чужих запахов из общедомовой шахты, хотя эта защита не абсолютна и зависит от исправности самой шахты. Подобрать вентилятор под расход можно и отдельно от решетки: у нас есть статья про виды вентиляторов.

Размеры и как подобрать сечение щели под расход воздуха

Типоразмерный ряд щелевых решеток обычно идет с шагом 50 мм: например, модели одного из производителей выпускаются от 150×150 до 1100×1100 мм с шириной зазора 10, 15 или 20 мм на выбор. Ширина зазора — это не декоративная опция, а параметр, который напрямую определяет паспортный расход воздуха: по техническому каталогу скорость в сечении решетки в тихом режиме держится в пределах 0,9–1,6 м/с, а в более шумном режиме доходит до 2,5 м/с.

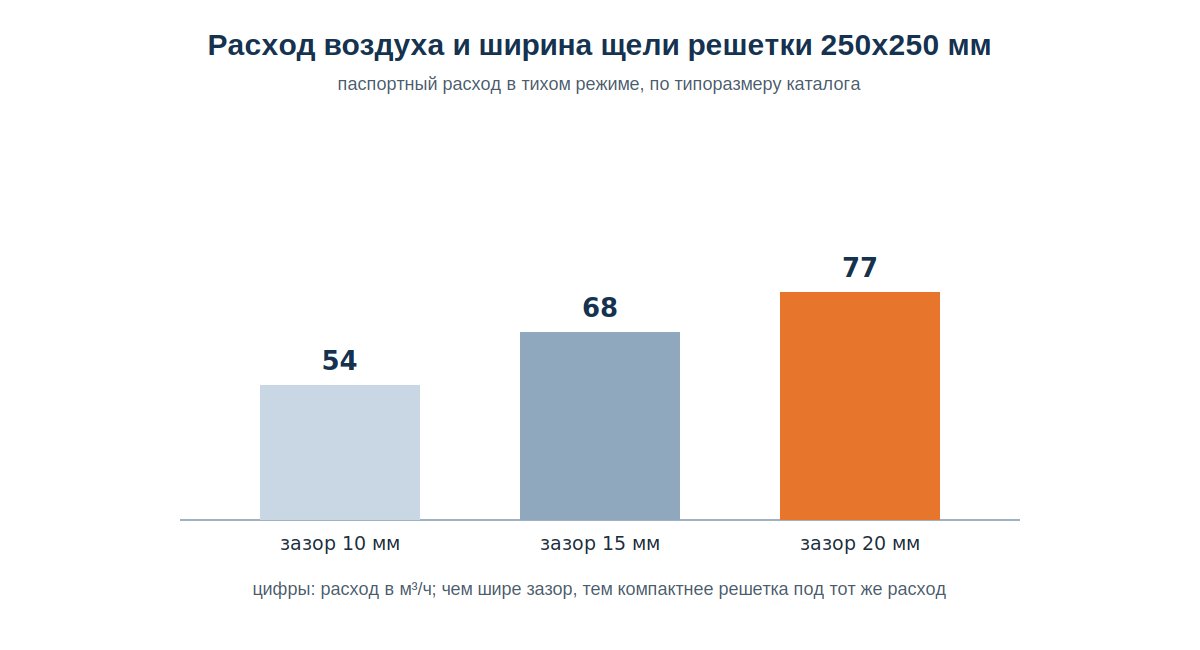

Чем шире зазор, тем компактнее можно взять решетку под тот же расход. Например, паспортный расход у решетки 250×250 мм с зазором 10 мм в тихом режиме составляет около 54 м³/ч, этого достаточно для отдельной уборной по норме СП (25 м³/ч) с запасом, а для ванной или совмещенного санузла (50 м³/ч) она уже подходит впритык. Если увеличить зазор до 20 мм, для той же нормы хватит решетки заметно меньшего габарита: выигрыш ощутимый там, где под щель заложено немного места.

Живое сечение решетки должно быть не меньше площади вентиляционного канала, иначе возникает эффект бутылочного горлышка: падает объем удаляемого воздуха и растет сопротивление системы. Решетку для скрытого монтажа стоит подбирать не на глаз, а от расчетного расхода помещения. Если расход уже известен, сечение проще посчитать через наш калькулятор в статье про расчет вентиляции, там же собраны нормы СП по остальным типам помещений.

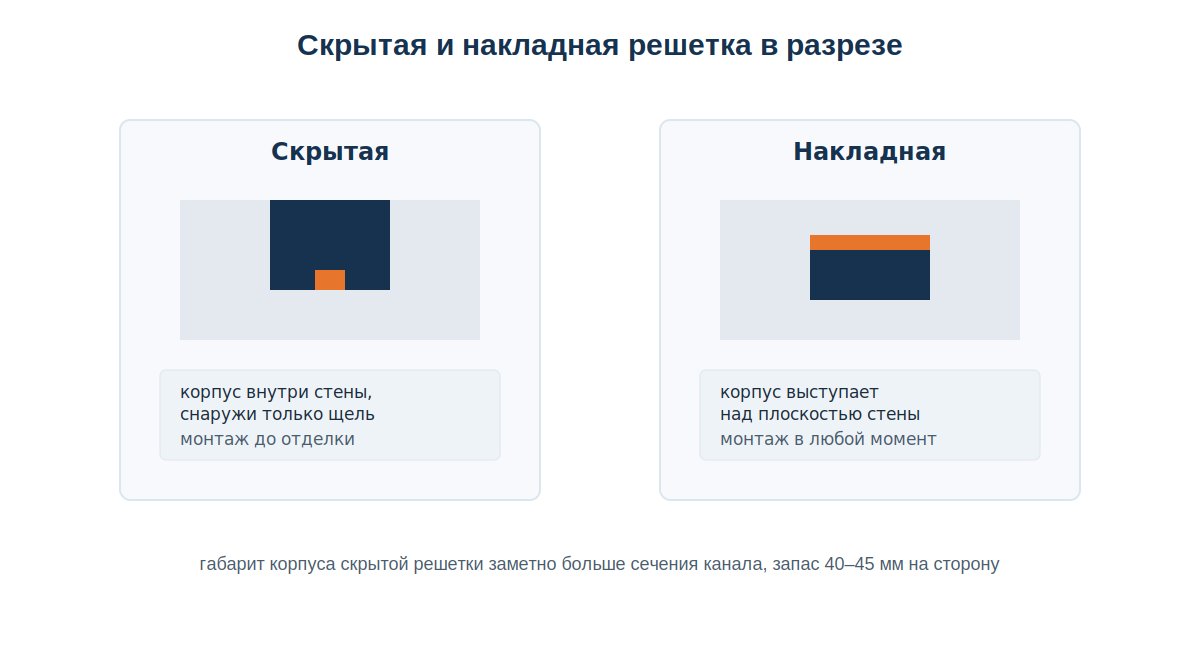

Скрытая решетка или накладная щелевая: что выбрать

Прямого измерения живого сечения скрытой и накладной решетки одного габарита в открытых источниках нет, поэтому сравнивать их лучше по практическим параметрам монтажа и обслуживания, а не по абстрактной аэродинамике.

Габарит корпуса скрытой решетки заметно больше присоединительного сечения канала. Например, у решетки под установочное сечение 300×200 мм габаритный размер корпуса составляет около 390×290×30 мм, то есть с каждой стороны корпус выходит за пределы канала на 40–45 мм. Это нормально для скрытого монтажа: запас нужен под раму, крепление и слой отделки поверх, но означает, что решетку нельзя воткнуть в готовое отверстие точно по размеру канала. Место под нее закладывают заранее, с запасом.

Демонтировать корпус скрытой решетки без разрушения отделки затруднительно, хотя прямо это нигде не прописано: вывод следует из самой логики монтажа. Раму фиксируют в слой шпатлевки, плитки или гипсокартона до финишной отделки, поэтому переставить решетку означает вскрыть уже готовую поверхность. При этом лицевая панель у многих моделей скрытого монтажа тоже съемная, держится на магнитах или защелках, поэтому доступ для мойки такой же, как у накладной: разница именно в переносе корпуса, а не в обслуживании.

Накладная решетка устроена проще: ее ставят в конце ремонта, поверх готовой отделки, и она слегка выступает над плоскостью стены. Заменить или перенести ее можно в любой момент без вскрытия отделки: наша щелевая регулируемая решетка ЗОНДА-АДЛ как раз для такого сценария. Выбор между двумя типами — это выбор между эстетикой без права на ошибку и простотой, которая допускает изменения после ремонта.

Типичные ошибки и риски скрытого монтажа

Ошибки скрытого монтажа обходятся дороже, чем с накладной решеткой: часть из них видна только после того, как отделка уже закрыла доступ к узлу.

• Заужение проема относительно живого сечения решетки. Если сечение меньше площади канала, возникает эффект бутылочного горлышка: падает объем удаляемого воздуха, растет сопротивление системы. Монтажники советуют закладывать решетку на 15–20 % больше физического размера шахты, чтобы компенсировать перекрытие потока ламелями и сеткой.
• Высокая скорость потока на узкой щели. Свист возникает из-за высокой скорости воздуха, который сталкивается с неправильно направленными ламелями или слоем пыли на сетке: узкая щель при большом расходе разгоняет поток сильнее, чем широкая.
• Запенивание зазора между рамкой и стеной. Расширяясь, монтажная пена деформирует раму, выгибая ее дугой, и запечатывает конструкцию так, что чистка и демонтаж становятся невозможны.
• Неразборный монтаж без съемной панели. Решетка на силиконе без возможности снятия со временем забивается пылью и превращается в глухую заглушку, поэтому возможность снять панель для чистки стоит закладывать в проект заранее.
• Крепление на натяжной потолок без термокольца. Саморезы прямо в полотно недопустимы: только термокольцо, вклеенное на этапе натяжки, и облегченная панель на защелках или клею к закладной, минуя само полотно.

На неровной стене добавляется еще один риск: неконтролируемый подсос воздуха сбоку через зазоры под рамкой. Для проблемных поверхностей применяют эластичный полимерный клей или акриловый герметик, а при сильных перепадах высоты посадочное место предварительно выравнивают шпатлевкой.

Подключение к воздуховоду

Отдельный узел — это переход от круглого или прямоугольного воздуховода к длинной узкой щели решетки. Для него используют адаптер, иногда называемый камерой статического давления: он присоединяет диффузор по всей длине и сглаживает турбулентность потока перед выходом в помещение, что особенно заметно в системах с мощной принудительной вытяжкой.

Наш адаптер ЗОНДА-КСД отличается от типового переходника именно этим: крепежными элементами, которые позволяют присоединить щелевой диффузор по всей длине, а не в одной точке. Конструктивно это короб из оцинкованной стали толщиной 0,7 мм с врезкой стандартных вентиляционных диаметров. К воздуховоду адаптер крепится хомутами и алюминиевым скотчем, к решетке саморезами, а все крепления остаются скрытыми внутри узла.

Часто задаваемые вопросы

Можно ли поставить решетку скрытого монтажа после ремонта? Практически нет. Монтаж привязан к черновому этапу отделки: раму фиксируют в слой шпатлевки, плитки или гипсокартона до финишного покрытия. Если ремонт уже закончен, остается только накладная решетка поверх готовой поверхности.

Какой глубины ниша нужна под решетку скрытого монтажа? Зависит от сценария: около 13 мм под плитку, от 150 мм запотолочного пространства под гипсокартон, посадочная глубина 30–70 мм у решеток под плитку с вентилятором и без. Полная сводка приведена в таблице совместимости выше.

Решетка 150×150 скрытого монтажа: какой расход воздуха она дает? Зависит от ширины щели. У моделей с зазором 10 мм паспортный расход в тихом режиме составляет около 34 м³/ч, этого достаточно для уборной по норме СП 54.13330.2022 (25 м³/ч), но мало для совмещенного санузла (50 м³/ч), там нужен типоразмер крупнее или зазор шире.

Что в итоге

Решетка скрытого монтажа — это выбор эстетики ценой готовности планировать заранее: сценарий отделки, глубина ниши и момент монтажа определяются еще на черновом этапе, и переиграть их после укладки плитки или натяжки полотна уже не получится. Под покраску и шпатлевку решетка держится на рифленой раме и армирующей сетке, под плитку: на маяке и магнитах, в ГКЛ: в подготовленном проеме с запотолочным пространством от 150 мм, в натяжном потолке: на закладной и термокольце. Размер решетки и ширину щели считайте от нормы СП 54.13330.2022 для конкретного помещения, а не по внешнему виду проема.

Если на вашем объекте нужно подобрать решетку под конкретный тип отделки и расход, напишем спецификацию под размеры проема.
