Установка крышного вентилятора: монтаж на стакан, кровельный узел, электрика и типичные ошибки

Крышный вентилятор в паспортах весит от 7 до 115 килограммов, а СП 17.13330 не допускает передавать динамические нагрузки от оборудования на кровлю (п. 4.10). Значит, установка крышного вентилятора начинается со стакана и основания под ним, а сам вентилятор садится на фланец последним. Ниже разобран весь путь: из чего собирается узел, какой высоты брать стакан, в каком порядке монтировать, как закрыть кровельный проем, что требуют нормы к выбросу и электрике и что проверить до первого пуска.

Общую классификацию вентиляторов и расшифровку маркировки ВКР, ВКРМ и ВКРФ мы вынесли в статью про виды вентиляторов, а здесь речь только о монтаже.

Из чего состоит узел на кровле

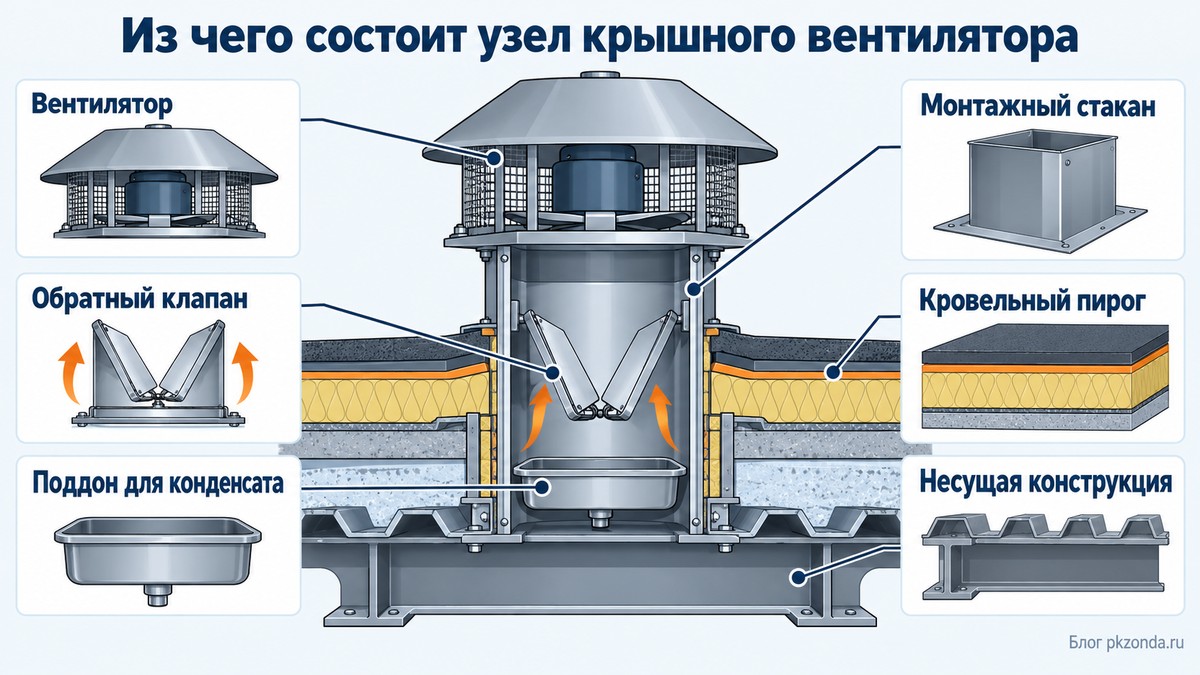

Крышный вентилятор не ставят на кровлю напрямую. Под ним стоит монтажный стакан, то есть металлическая шахта, которая проходит через кровельный пирог и несет агрегат. Внутрь стакана или под него при необходимости ставят обратный клапан, а для сбора конденсата добавляют поддон. По каталогу одного из производителей в комплект монтажного стакана входят переходная плита «вентилятор-стакан», сам стакан, клапан, переходная плита или переход высотой 200 мм «стакан-клапан» при наружном расположении клапана и поддон для конденсата как опция.

Каждый элемент узла закрывает свою задачу: стакан несет вес, клапан перекрывает обратный ход воздуха при остановке, поддон забирает конденсат, а герметичный кровельный узел держит воду снаружи.

Крышное исполнение бывает и с осевым, и с центробежным колесом, подробнее о них в статьях про осевые вентиляторы и центробежные. Производительность и давление подбирают до покупки по расчету сети, как это делается, описано в статье про расчет вентиляции. Крышные вентиляторы и стаканы мы поставляем под заказ, подбор идет через менеджера.

Высота, исполнение и вес монтажного стакана

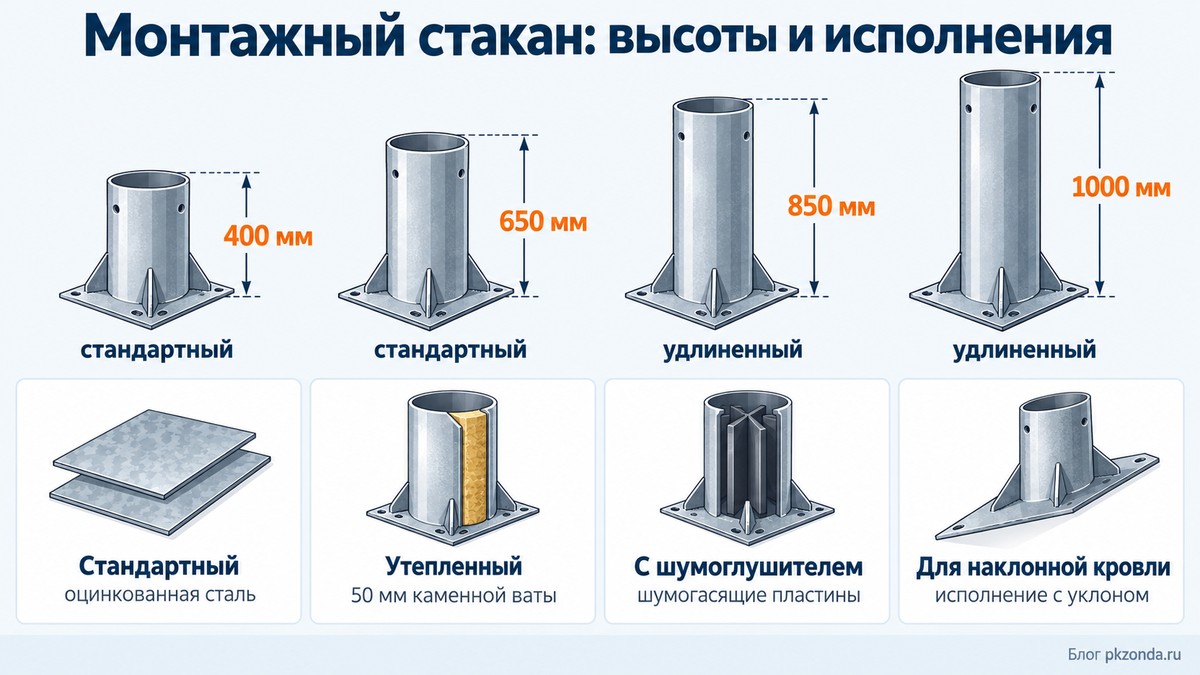

Высота стакана определяет две вещи: насколько вентилятор поднят над кровлей и нужен ли кирпичный колодец под него. В каталоге одного из производителей стандартные стаканы идут высотой 400 и 650 мм, удлиненные 850 и 1000 мм. Удлиненные ставят прямо на плиту перекрытия и обкладывают кровельным пирогом. Колодец из кирпича на монолитном перекрытии отпадает, и вентилятор поднимается выше уровня кровли, где осадки на него попадают реже.

У других производителей числа свои, так что единой правильной высоты в нормах нет.

Как ни крути, высоту стакана решает проект. Ее выбирают по толщине кровельного пирога и местному снеговому покрову. Привязка к снегу в каталоге одного производителя выглядит так: стакан 600 мм рассчитан на снег до 500 мм с учетом кровельного пирога.

Стандартный стакан в каталоге делают из оцинкованной стали на болтах и заклепках. Утепленный получает 50 мм каменной ваты, которая защищает стенки от конденсата из-за разницы температур наружного воздуха и выбрасываемого. В стакане с шумоглушением стоят шумогасящие пластины против механического и аэродинамического шума, и еще есть исполнение для наклонной кровли.

Отдельно о весе, потому что от него зависит основание, а цифры из каталогов собраны в таблице.

Самый тяжелый утепленный стакан из таблицы весит 227 кг еще до установки вентилятора, а самый крупный радиальный вентилятор добавляет до 114,5 кг, поэтому основание считают с учетом обоих весов.

На монтаже: основание под стакан

Куда уходит вес стакана с вентилятором? Производители требуют ставить стакан опорной поверхностью на несущую часть кровли или другую несущую опору, выполненную по проекту вентиляционной установки. Проект проектом, а на объекте стакан должен опираться только на несущую конструкцию, например на плиту перекрытия или на подготовленный колодец.

Еще СП 17.13330 требует оставить между основанием под ковер и низом оборудования не менее 600 мм, чтобы кровельщик мог работать (п. 4.10). Если ковер лежит по минераловатной теплоизоляции, к оборудованию на кровле предусматривают дорожки шириной не менее 600 мм и площадки вокруг него (п. 5.2.3 в редакции Изменения № 5).

Плоскость под вентилятор на стакане должна быть ровной, иначе перекос дает вибрацию и со временем может привести к поломке. Руководство на радиальные вентиляторы ограничивает виброскорость самого вентилятора значением 6,3 мм/с и вибрацию от внешних источников в месте установки значением 2 мм/с. Руководство на другую серию допускает отклонение плоскости вентилятора на стакане не более 1–2 градусов. Там же проем в кровле делают на 100–120 мм больше размера стакана и ставят стакан горизонтально и симметрично, так остается доступ к монтажным бонкам нижнего фланца.

Размеры проема у производителей расходятся: один делает проем на 100–120 мм больше размера стакана, а у другого проем должен быть не больше внутреннего отверстия короба. Поэтому цифру берут только из документации на конкретное изделие.

Порядок монтажа от стакана до вентилятора

Порядок работ здесь взят из руководства одного из производителей. Стакан встает на основание, обратный клапан крепят к стакану до или после его подъема на кровлю, поддон навешивают после установки стакана и до вентилятора, и только потом на фланец садится вентилятор.

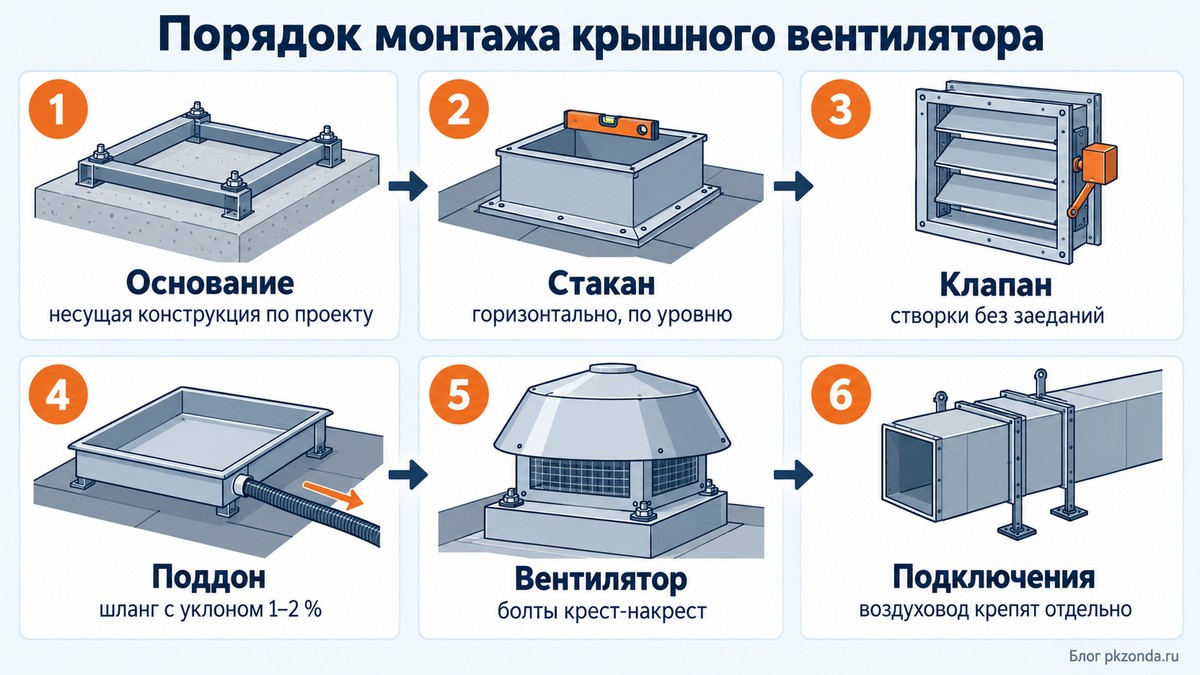

Рабочий порядок получается такой.

1. Основание. Проверить плоскость, отметки и несущую способность по проекту, выставить стакан горизонтально по уровню.
2. Стакан. Закрепить его на основании, оставив зазор до края проема, и герметизировать швы и фланец.
3. Клапан. Осмотреть, убедиться, что створки открываются без заеданий, и закрепить на бонках стакана; фланцы клапана и стакана герметизируют.
4. Поддон. Подвесить горизонтально, углы стыка бортиков дополнительно герметизировать силиконом, на сливной патрубок надеть шланг с уклоном не менее 1–2 %.
5. Вентилятор. Поставить на фланец стакана через прокладку, затянуть болты крест-накрест в несколько приемов. Руководство одного производителя рекомендует для типоразмеров 35–56 болты М6х16, для 63–100 М8х20, для 112 и 125 М10х20 с плоской шайбой и гровером; крепеж в комплект не входит.
6. Подключения. Воздуховод крепят к строительным конструкциям отдельно от вентилятора, гибкие вставки не натягивают, они должны работать на деформацию.

Крепление воздуховода стоит запомнить отдельно, потому что воздуховод, подвешенный на вентилятор, добавляет нагрузку на корпус и стакан, и поэтому его крепят к строительным конструкциям, а крепление к элементам вентилятора в руководстве прямо запрещено. Как вести сеть к шахте под стаканом, разобрано в статье про монтаж воздуховодов.

На монтаже вылезает еще одна мелочь: вентилятор перед установкой снимают с транспортного поддона и освобождают от упаковочной пленки, а поднимать его за клеммную коробку нельзя.

Кровельный узел и защита от течи

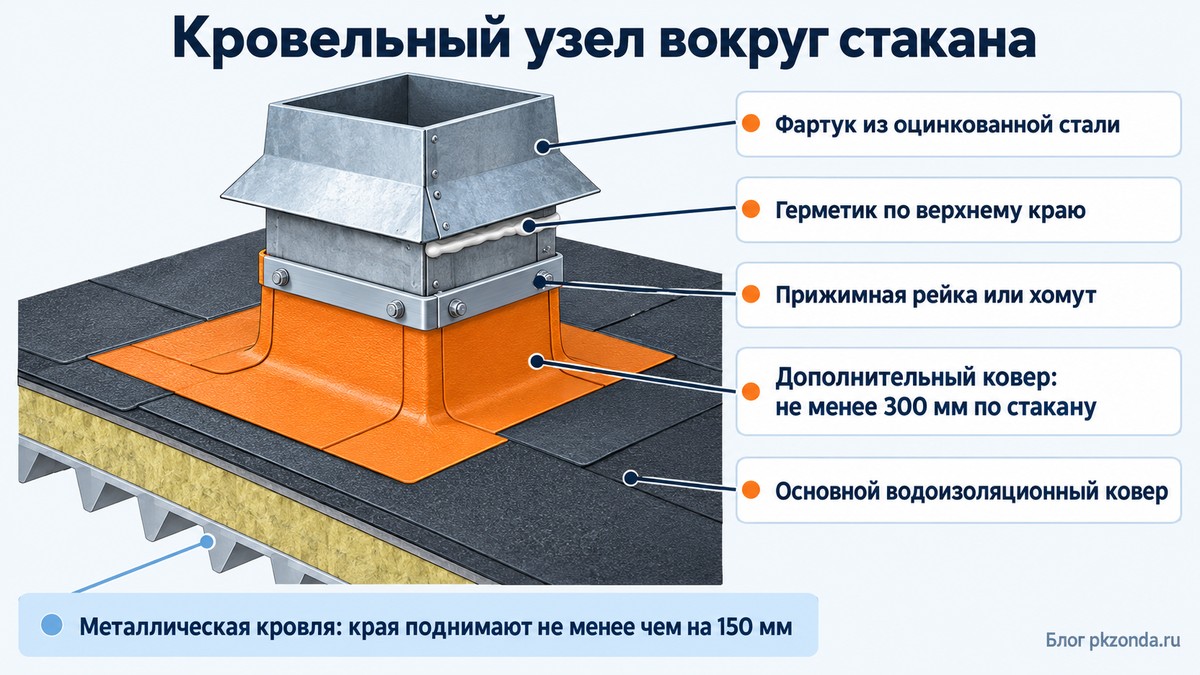

Проход стакана через кровлю требует отдельной проработки. СП 17.13330.2017 для рулонных и мастичных кровель называет три варианта прохода труб: стальные патрубки с фланцами, железобетонные стаканы или готовые фасонные элементы из ЭПДМ с герметизацией кровли в этом месте (п. 5.1.19).

Дальше работает правило усиления: в местах пропуска труб и у вентиляционных шахт предусматривают дополнительный водоизоляционный ковер (п. 5.1.18), который заводят на вертикальную поверхность не менее чем на 300 мм от поверхности кровли (п. 5.1.20). Верх такого ковра закрепляют прижимной рейкой или хомутом и защищают герметиком (п. 5.1.21).

Для кровель из металлических листов норма другая: края на примыканиях к выступающим конструкциям поднимают не менее чем на 150 мм и закрывают металлической планкой с герметизацией (п. 7.2). Эти две цифры, 300 и 150 мм, относятся к разным типам кровель, и перепутать их легко.

А кто делает кровельную часть? Часть работ производители вентиляторов оставляют заказчику. По руководству одного из них заделку проема, стяжку основания стакана, слои тепло- и гидроизоляции, фартуки и юбки из оцинкованной кровельной стали с обжимными хомутами выполняют по строительным нормам и альбомам узлов с учетом высоты стакана. Другой производитель требует уплотнить зазор между коробом и кровельным покрытием гидроизоляционным материалом, а у скатной кровли гидроизолировать соединение. Кровельщик и монтажник вентиляции договариваются заранее, кто ведет какой слой, потому что на стыке подрядчиков ответственность легко теряется.

Теплоизоляцию тоже закладывают в проект, ведь утепленный стакан делают против конденсата, который появляется из-за разницы температур наружного воздуха и выбрасываемого. Если стакан без изоляции, производитель предписывает защитить его от конденсата снаружи, а конденсат, который все же появился, собирает поддон.

Выброс, расстояния и шум крышного вентилятора

Выброс из крышного вентилятора попадает в окна, воздухозаборы и соседние отсеки, поэтому СП 60.13330.2020 в редакции от 17.01.2025 задает для него несколько цифр.

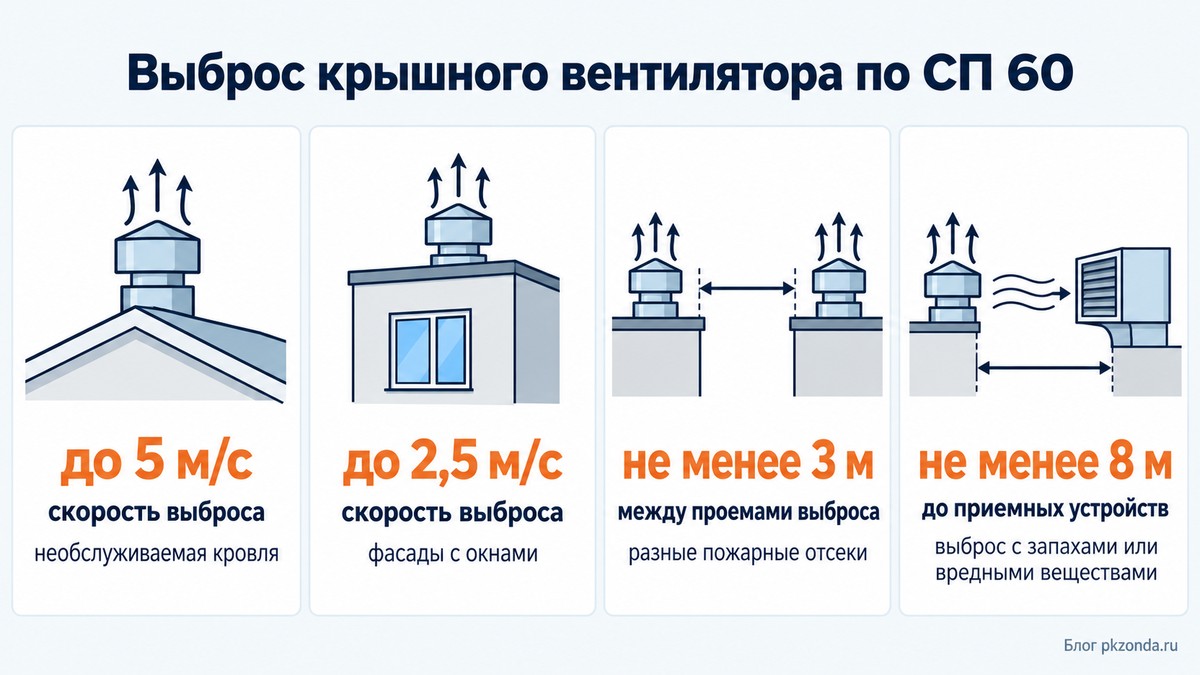

Скорость воздуха в выбросном устройстве по живому сечению не должна превышать 5 м/с при выбросе на необслуживаемую кровлю (с акустическими расчетами при необходимости) и 2,5 м/с при выбросе на фасады с окнами (п. 7.6.14). Если в вытяжном воздухе есть неприятно пахнущие вещества, высоту выброса и скорость определяют расчетом рассеивания (п. 7.6.14). Высоту выброса над кровлей свод правил задает только для частных случаев: для помещений с газоиспользующим оборудованием не менее 0,5 м над прилегающей кровлей, для подземных стоянок на 1,5 м выше конька самой высокой части здания. Для обычной общеобменной вытяжки числа в нем нет.

Между проемами выброса общеобменных систем, которые стоят в разных пожарных отсеках, должно быть не менее 3 м по горизонтали или по вертикали (п. 7.6.8). Приемные устройства наружного воздуха нельзя размещать ближе 8 м по горизонтали от мест выброса вытяжного воздуха с вредными веществами или запахами и ближе 5 м от открытых мест, крыш или стен (п. 7.5.1).

Шум крышного вентилятора оценивают по общей таблице СанПиН 1.2.3685-21, где в жилых комнатах допустимо 40 дБА днем и 30 дБА ночью, а для шума вентиляции уровни принимают на 5 дБ ниже. Если вентилятор стоит над жилыми помещениями или напротив окон соседнего дома, стакан с шумоглушителем стоит обсудить до заказа, пока жалоб еще нет.

Электрика и заземление

Корпус вентилятора и двигатель заземляют, хотя отдельной фразы про вентиляторы в ПУЭ нет, зато общие правила защиты от косвенного прикосновения (пп. 1.7.49 и 1.7.76) распространяются на корпуса электрических машин и аппаратов. ГОСТ 24814-81 на радиальные крышные вентиляторы тоже требует заземлять вентиляторы и двигатели и предусматривать меры, исключающие дистанционный пуск при ремонте. По руководству одного производителя корпус заземляют через один из болтов крепления к стакану, а сопротивление между заземляющим выводом и любой доступной для прикосновения металлической нетоковедущей частью не должно превышать 0,1 Ом.

Кабель идет в гофре и крепится к несущим конструкциям. Для трехфазных вентиляторов на 380 В тот же производитель указывает медный кабель сечением 4×1,5 мм² для 1,1–5,5 кВт и 4×2,5 для 7,5–11 кВт. Это справочная цифра, окончательное сечение определяет проект. Перед пуском проверяют крепление кабеля в клеммной коробке.

Стоит поставить местный разъединитель у стакана, потому что меры против дистанционного пуска при ремонте, о которых говорит ГОСТ 24814-81, так выполняются без хождения на щит.

Если скорость регулируют частотным преобразователем, оставляют минимальные обороты, при которых открывается обратный клапан: так требует руководство одного из производителей. При слишком низкой частоте клапан открывается не полностью, и расход падает.

Установка крышного вентилятора дымоудаления

К описанному выше для крышных вентиляторов дымоудаления добавляются требования СП 7.13130.2013 в редакции от 27.03.2025. Вентиляторы удаления продуктов горения допускается, в соответствии с техническими данными изготовителей, размещать на кровле и снаружи зданий с ограждением для защиты от посторонних лиц, а на неэксплуатируемых кровлях ограждение можно не делать (п. 7.12).

Выброс продуктов горения организуют на расстоянии не менее 5 м от воздухозаборных устройств приточной противодымной вентиляции и на высоте не менее 2 м от кровли из горючих материалов (п. 7.11, подпункт «г»). Для вентиляторов крышного типа с вертикальным выбросом 2 м и защита кровли не требуются, но 5 м до воздухозаборов остаются в силе. Пункт 7.11 «а» дает шесть вариантов огнестойкости самого вентилятора, от 0,5 часа при 200 °C до 2 часов при 400 °C, а для 600 °C это 1 или 1,5 часа, и выбирают их по расчетной температуре газов.

Для электрики добавляются два запрета: в цепях электроснабжения исполнительных элементов противодымной вентиляции нельзя применять аппараты защиты с тепловыми расцепителями, а сами вентиляторы вытяжной противодымной вентиляции должны быть без встроенных термоконтактов (п. 7.22). Про клапаны на сети дымоудаления подробнее написано в статье про противопожарные клапаны.

Требований к огнестойкости кабеля именно в тексте СП 7.13130 для вентилятора не нашлось, поэтому марку кабеля берут из проекта и из паспорта вентилятора.

Проверка при пуске

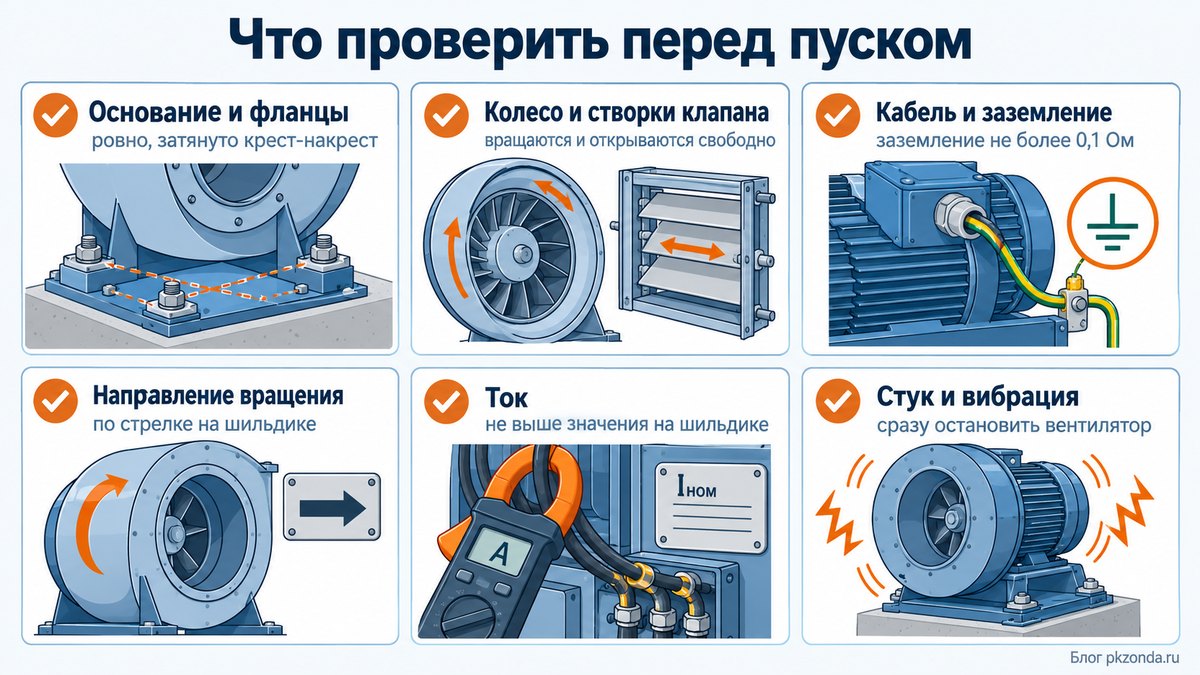

Пуск лучше проводить по списку, поэтому перед первым включением осмотрите вентилятор и убедитесь, что нет повреждений при перевозке, колесо вращается свободно, зазоры между колесом и корпусом равномерны, в корпусе нет посторонних предметов, а болты затянуты, особенно крепление колеса и двигателя.

Что проверить перед запуском?

• Основание и крепеж. Стакан стоит горизонтально, фланцы затянуты крест-накрест, воздуховод не опирается на вентилятор.
• Клапан и поддон. Створки открываются свободно, шланг поддона идет с уклоном и не перегнут.
• Электрика. Кабель закреплен в клеммной коробке, заземление на месте, сопротивление изоляции двигателя проверено мегаомметром.
• Вращение. Направление совпадает со стрелкой на шильдике, а при необходимости его меняют переключением двух фаз в клеммной колодке.

Дальше короткий пробный пуск с наблюдением за колесом. После выхода на режим измеряют ток и сверяют с шильдиком, а по руководству одного из производителей при превышении тока сопротивление сети увеличивают. При стуке, посторонних шумах или повышенной вибрации вентилятор останавливают немедленно, повторный пуск допустим только после устранения причины. Вентилятор считается готовым, когда после выключения нет стуков, шума и вибрации.

Типичные ошибки монтажа

Эти ошибки закладываются на монтаже, а часть из них описана в руководствах производителей, а кровельный узел взят из СП 17.13330.

• Неровная плоскость под вентилятором. Неровная поверхность может вызвать повышенную вибрацию, которая со временем приведет к поломке, об этом сказано в руководстве на радиальные вентиляторы.
• Воздуховод на вентиляторе. Воздуховод, подвешенный на корпус, добавляет нагрузку на вентилятор и стакан, а руководство запрещает крепить его к вентилятору.
• Клапан не проверен. Створки заедают или открываются не полностью из-за слишком низких оборотов, и производительность падает.
• Поддон без уклона. Шланг идет без уклона, и вода остается в поддоне, хотя руководство требует уклон не менее 1–2 %.
• Неутепленный стакан в холодном климате. Из-за разницы температур наружного воздуха и выбрасываемого на стенках выпадает конденсат.
• Кровельный узел без рейки и герметика. Ковер заведен на стакан меньше чем на 300 мм или верхний край не прижат рейкой.
• Грязь на колесе. Посторонние предметы и загрязнение нарушают балансировку, вибрация растет.
• Неверное направление вращения. Колесо вращается в обратную сторону, и производительность падает: руководство называет обратное вращение одной из причин недостаточной производительности.

Частые вопросы

Обязателен ли монтажный стакан для крышного вентилятора

Стакан несет вентилятор и проводит шахту через кровельный пирог. В руководствах производителей крышные вентиляторы устанавливают на стакан, и вариантов монтажа без него эти документы не описывают. Подробнее о назначении стакана написано в статье про виды вентиляторов.

Можно ли ставить крышный вентилятор на скатную кровлю

Можно, потому что у производителей есть исполнение стакана для наклонной кровли. В каталоге одного из них стаканы с регулируемыми при монтаже боковыми опорами рассчитаны на максимальный уклон 1:2, что составляет около 26,6 градуса. Максимальный угол берут из документации на конкретный стакан.

Куда уходит конденсат из поддона

Через сливной патрубок на дне поддона и шланг, который прокладывают с уклоном не менее 1–2 %. Для вентилятора без воздуховодов поддон рекомендуют в руководстве, а куда выводить конденсат, решает проект.

Нужен ли обратный клапан в стакане

В комплект стакана у производителей клапан входит при необходимости. Если вентилятор работает в сети с воздуховодами, клапан не дает воздуху идти обратно при остановке. У нас в каталоге есть обратные клапаны для круглых воздуховодов, а подробности по их выбору собраны в статье про обратный клапан.

Кто делает заделку проема и фартуки

По руководству одного из производителей заделку проема, слои тепло- и гидроизоляции, фартуки и юбки выполняет заказчик по строительным нормам и альбомам узлов. Границу работ между кровельщиком и монтажником вентиляции лучше зафиксировать на стадии проекта, а состав проекта разобран в статье про проектирование вентиляции. Если речь о цехе или складе, общую логику системы дает статья про промышленную вентиляцию.

Коротко для монтажа

Если свести всю статью к чек-листу монтажника, остается следующее:

• стакан ставят на несущую конструкцию по проекту, плоскость под вентилятор ровная, по руководству одного из производителей отклонение до 1–2 градусов, высоту стакана берут из проекта и документации;
• порядок по руководству производителя: основание, стакан, клапан, поддон, вентилятор, подключения, фланцы затягивают крест-накрест;
• в кровельном узле дополнительный ковер заводят на стакан не менее чем на 300 мм, на металлических кровлях края поднимают не менее чем на 150 мм;
• выброс не быстрее 5 м/с на необслуживаемой кровле, 3 м между проемами в разных пожарных отсеках, приемные устройства не ближе 8 м от выброса с запахами и не ближе 5 м от открытых мест, крыш и стен по СП 60;
• заземление корпуса не более 0,1 Ом, воздуховод к вентилятору не крепят, пуск только по списку и с замером тока.
